Type de produit	Perceuse-visseuse sans fil
Marque	Panasonic
Modèle	EY6405
Alimentation	Batterie rechargeable 12 V DC (Ni-Cd modèle EY9106)
Vitesse à vide (basse)	400 tr/min
Vitesse à vide (haute)	1 300 tr/min
Capacité du mandrin	0,5 mm à 10 mm (sans clé)
Couple maximal (basse vitesse)	22,5 Nm
Couple maximal (haute vitesse)	6,3 Nm
Nombre de réglages de couple	18 positions + perçage
Poids (avec batterie)	1,7 kg
Longueur hors tout	202 mm
Type de batterie	Ni-Cd 12 V, 2,0 Ah (EY9106)
Chargeur	Modèle EY0110, durée de charge 30 min (batterie 2,0 Ah)
Capacité de perçage (bois)	Jusqu'à Ø 27 mm
Capacité de perçage (métal)	Jusqu'à Ø 10 mm
Capacité de vissage (vis machine)	M5
Entretien et nettoyage	Nettoyer avec un chiffon sec et propre. Ne pas utiliser d'eau, solvant ou produit volatil.
Sécurité	Utiliser des protecteurs d'oreilles. Verrouiller l'interrupteur en position centrale lors du rangement. Ne pas toucher les parties métalliques pendant le perçage.
Pièces détachées et réparabilité	Contacter un revendeur agréé pour assistance technique.

FOIRE AUX QUESTIONS - EY6405 PANASONIC

Comment changer la mèche sur la Panasonic EY6405 ?

Pour fixer une mèche, introduisez-la dans le mandrin et faites tourner la bague de serrage dans le sens des aiguilles d'une montre (vu de l'avant). Pour la retirer, tournez la bague dans le sens inverse. Assurez-vous que le levier d'inversion est en position centrale (verrouillée) avant toute manipulation.

Comment inverser le sens de rotation ?

Utilisez le levier d'inversion marche avant - marche arrière situé au-dessus de la gâchette. Ne l'actionnez que lorsque le mandrin est complètement arrêté pour éviter d'endommager l'outil. La position centrale verrouille l'interrupteur.

Quelle est la durée de charge de la batterie ?

Avec le chargeur modèle EY0110, une batterie Ni-Cd de 2,0 Ah (EY9106) se charge en environ 30 minutes. Le témoin vert clignote rapidement lorsque la charge est terminée.

Comment savoir si la batterie est complètement chargée ?

Pendant la charge, le témoin du chargeur est allumé. Une fois la charge terminée, le témoin clignote rapidement en vert. Si la batterie est chaude, le témoin orange reste allumé jusqu'à ce qu'elle refroidisse.

Que faire si la mèche se bloque pendant le perçage ?

Relâchez immédiatement la gâchette pour éviter une surcharge. Utilisez ensuite le levier d'inversion en position marche arrière pour dégager la mèche en douceur.

Puis-je utiliser la perceuse en continu avec plusieurs batteries ?

Non, pour éviter une surchauffe, ne pas utiliser plus de deux batteries en continu sans laisser refroidir l'outil. Laissez un temps de repos à froid avant de changer de batterie.

Comment régler le couple de serrage ?

Tournez la bague de réglage de couple située derrière le mandrin. Vous disposez de 18 positions numérotées et d'une position de perçage (marquée d'un foret). Testez le réglage avant utilisation.

Quel type de batterie puis-je utiliser avec l'EY6405 ?

L'outil accepte les batteries Ni-Cd (modèle EY9106) et Ni-MH (modèles EY9200, EY9201, EY9230, EY9231). Assurez-vous que la tension est de 12 V.

Comment nettoyer la perceuse ?

Utilisez un chiffon sec et propre. N'utilisez jamais d'eau, de solvant ou de produit de nettoyage volatil. Nettoyez régulièrement les trous d'aération du chargeur et de la batterie.

Que faire si le chargeur ne s'allume pas ?

Vérifiez que la batterie est correctement insérée et que la prise secteur fonctionne. Si la batterie est très froide ou très chaude, le témoin orange peut rester allumé. Si le problème persiste, consultez un revendeur agréé.

MODE D'EMPLOI EY6405 PANASONIC

Perceuse et tournevis sur batterile

Lire entierement les instructions suivantes avant de faire fonctionner l'appareil et conserver ce mode d'emploi à des fins de consultation ulterieure.

Réglez l'échelle sur ce repère

Vers une prise secteur

Alla presa di rete

Naar stopkontakt

Chargeur de batterie

Caricabatteria

Acculader

Cargador de bateria

Batteriplader

Batteriladdare

Batterilader

Latauslaite

3apAnoe yctpoNCTBO

3apAHHn npncTpi

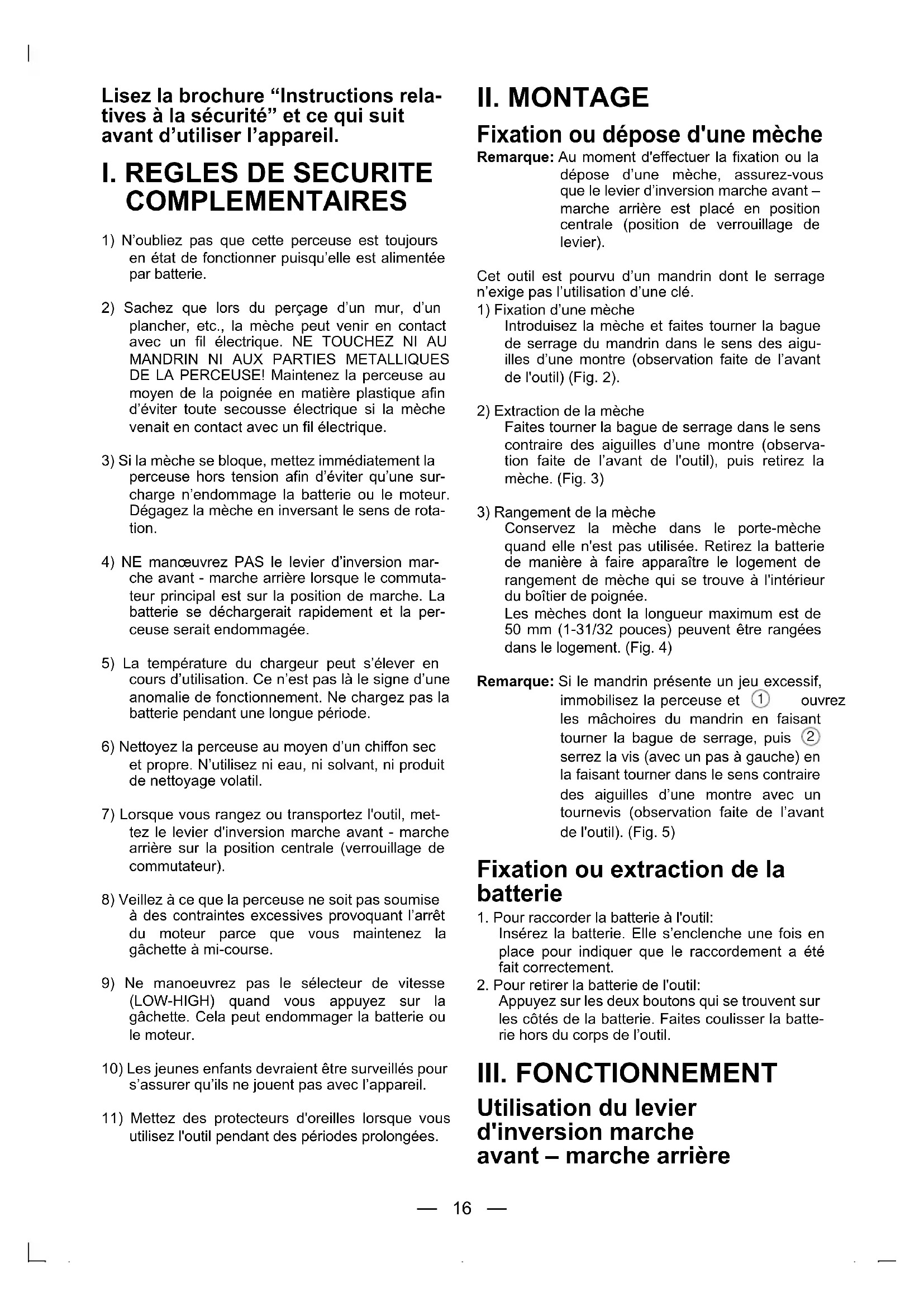

Lisez la brochure "Instructions relatives à la sécurité" et ce qui suit avant d'utiliser l'ordinateil.

I. REGLES DE SECURITE COMPLEMENTAires

1) N'oubliez pas que cette perceuse est toujours en état de fonctionner puisqu'elle est alimentée par batterie.
2) Sachez que lors du perçage d'un mur, d'un plancher, etc., la mèche peut venir en contact avec un fil électrique. NE TOUCHEZ NI AU MANDRIN NI AUX PARTIES METALLIQUES DE LA PERCEUSE! Maintenez la perceuse au moyen de la poignée en matière plastique afin d'éviter toute secousse électrique si la mèche venait en contact avec un fil électrique.
3) Si la meche se bloque, mettez immediatement la perceuse hors tension afin d'éviter qu'une sur-charge n'endommage la batterie ou le moteur. Dégagez la meche en inversant le sens de rotation.
4) NE manoeuvrez PAS le levier d'inversion marche avant - marche arrirée lorsque le commutateur principal est sur la position de marche. La batterie se déchargerait rapidement et la perceuse serait endommagée.
5) La température du chargeur peut s'élever en cours d'utilisation. Ce n'est pas la le signe d'une anomalie de fonctionnement. Ne chargez pas la batterie pendant une longue période.
6) Nettoyez la perceuse au moyen d'un chiffon sec et propre. N'utilisez ni eau, ni solvant, ni produit de nettoyage volatil.
7) Lorsque vous rangez ou transportez l'outil, mettez le levier d'inversion marche avant - marche arrriere sur la position centrale (verrouillage de commutateur).
8) Veillez à ce que la perceuse ne soit pas soumise à des contraintes excessives provoquant l'arrêt du moteur parce que vous maintenez la gachette à mi-course.
9) Ne manoeuvrez pas le sélecteur de vitesse (LOW-HIGH) quand vous appuyez sur la gachette. Cela peut endommager la batterie ou le moteur.
10) Les jeunes enfants devraient être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
11) Mettez des protecteurs d'oreilles lorsque vous utilisez l'outil pendant des périodes prolongées.

II. MONTAGE

Fixation ou dépose d'une mèche

Remarque: Au moment d'effectuer la fixation ou la dépose d'une mèche, assurez-vous que le levier d'inversion marche avant - marche arrêté est placé en position centrale (position de verrouillage de levier).

Cet outil est pourvu d'un mandrin dont le serrage n'exige pas l'utilisation d'une clé.

1) Fixation d'une mèche

Introduisez la meche et faites tourner la bague de serrage du mandrin dans le sens des aiguilles d'une montre (observation faite de l'avant de l'outil) (Fig. 2).

2) Extraction de la mèche

Faites tourner la bague de serrage dans le sens contraire des aiguilles d'une montre (observation faite de l'avant de l'outil), puis retirez la mèche. (Fig. 3)

3) Rangement de la mèche

Conservez la mèche dans le porte-mèche quand elle n'est pas utilisé. Retirez la batterie de manière à faire apparaitre le logement de rangement de mèche qui se trouve à l'intérieur du boîtier de poignée.

Les mèches dont la longueur maximum est de 50 mm (1-31/32 pouces) peuvent être rangées dans le logement. (Fig. 4)

Remarque: Si le mandrin presente un jeu excessif, immobilisez la perceuse et ① ouvrez les mâchoires du mandrin en faisant tourner la bague de serrage, puis ② serrez la vis (avec un pas à gauche) en la faisant tourner dans le sens contraire des aiguilles d'une montre avec un tournevis (observation faite de l'avant de l'outil). (Fig. 5)

Fixation ou extraction de la batterie

1. Pour raccorder la batterie à l'outil:

Insérez la batterie. Elle s'enclenché une fois en place pour indiquer que le raccordement a été fait correctement.

1. Pour-retirer la batterie de l'outil:

Appuyez sur les deux boutons qui se trouvent sur les côtes de la batterie. Faites coulisser la batterie hors du corps de l'outil.

III. FONCTIONNEMENT

Utilisation du levier d'inversion marche avant - marche arrêté

(Rotation en sens normal (O), verrouillage de l'interrupteur, rotation en sens inverse (O))

ATTENTION: N'actionnez pas le levier d'inversion marche avant - marche arrêtant que le mandrin de la perceuse ne se soit pas complètement arrêté de toumer. Une commande d'inversion pendant la rotation du mandrin pourrait endommager l'outil.

Commande de l'interrupteur pour une rotation en sens normal

1. Pour obtenir une rotation en sens normal, placez l'interrupteur en position de rotation en sens normal.
2. Appuyez légèrement sur la gachette pour que l'outil commence à tourner lentement.
3. La vitesse augmente en proportion de la force de pression exercée sur la gachette et ceci permet d'effectuer un serrage efficace des vis et de percer des trous. Le frein entre en action et le mandrin s'arrête de tourner immidiatement des que la gachette est relachée.
4. Ramenez le levier en position centrale lorsque vous n'utilisez plus la perceuse (verrouillage de l'interrupteur).

Commande de l'interrupteur pour une rotation en sens inverse

1. Pour obtenir une rotation en sens inverse, placez l'interrupteur en position de rotation en sens inverse. Avant d'utiliser la perceuse, vérifie les sens de rotation.
2. Appuyez légarement sur la gachette pour que l'outil commence à tourner lentement.
3. Ramenez le levier en position centrale lorsque vous n'utilisez plus la perceuse (verrouillage de l'interrupteur).

Sélection de vitesse

Choisissez une vitesse réduite ou une vitesse élevé en fonction du travail à exécuter.

ATTENTION: Vérifiez le sélection de vitesse avant d'utiliser l'outil.

Ajustement du couple d'embrayage

Ajustez le couple sur l'un des 18 réglages possibles ou sur la position " " requise pour effectuer la tâche.

ATTENTION: Testez le réglage avant de faire fonctionner l'outil. Réglez l'échelle graduée sur cette marque (Fig. 7)

Remarque: Vous risquez d'entendre un bruit de freinage lorsque le frein entre en fonction. Le bruit qui est entendu indique que le frein est appliqué.

ATTENTION: Pour éviter une évolution trop facile de la température à la surface de l'outil, ne pas se servir de l'outil en utilisant plus de deux bat-

teries en continu. L'outil a besoin d'un temps de repos à froid avant le changement de la batterie.

• Ne pas recouvrir les entrées d'air sur l'appareil pendant son utilisation. Sinon le fonctionnement de l'outil peut être affecté et créé une panne.
• Ne faites pas peiner l'outil (le moteur). Ceci peut endommager l'outil.
  Utiliser l'appareil en evitant que le souffle d'air venant de l'outil ne soit pas en contact direct avec votre peu. Sinon vous pourriez etre brule.
• Quand le travail est exécuté avec une batterie Ni-MH, assurez-vous que le lieu de travail est suffisament aéré.

Pour un usage approprié de la batterie

Batterie Ni-MH (EY9200/EY9201/EY9230/ EY9231)

• Rechargez la batterie Ni-MH complètement avant de la ranger, afin de lui assurer une durée de vie plus longue.
  Le niveau de température ambiante moyenne se situe entre 0^ (32^) et 40^(104^) . Si la batterie est utilisée alors que sa température est inférieure à 0^ (32^) , l'outil pourrait ne pas fonc-tionner correctement. Dans ce cas, rechargez complètement la batterie pour rétablier son fonc-tionnement normal.
• Lorsque vous n'utilisez pas la batterie, éloignez-la d'autres objets métalliques tels que: trombones, pièces de monnaie, clés, clous, vis et autres petits objets métalliques susceptibles de connecter les bornes entre elles. Si vous court-circuitez les bornes de la batterie, vous risquez de causeurs des étincelles, de vous brûler ou de provoquer un incendie.
• Lorsque vous utilisez l'outil avec une batterie NiMH, assurez-vous que la piece soit bien ventilée.

Batterie Ni-Cd

(ey9106/ey9136)

• La batterie nickel-cadmium nécessite une "PERI-ODE DE RODAGE" pour qu'elle puisse parvenir à sa capacité maximum de fonctionnement. La "PERIODE DE RODAGE" est complie avec une utilisation normale au cours des 6 à 8 premiers cycles de charge et de décharge de la batterie. Une fois la "PERIODE DE RODAGE" terminée, la batterie mainiendra sa capacité maximum de fonctionnement pendant toute la durée utile de service de la batterie.

Longévité des batteries

Les batteries rechargeables ont une longévite limitée. Si le temps de fonctionnement devient très court après la recharge, remplacez la batterie par une neue.

Remarque: L'emploi en environnement très froid ou très chaud peut réduire la capacité de fonctionnement par charge.

Recyclage de la batterie

Par souci de respect de l'environnement et de recyclage des matériaux, veillez àmettre au rebut dans un site officiellement recommandé, s'il en existe dans votre pays.

ATTENTION:

Bloc de batterie Ni-Cd EY9106/EY9136

Cet apparéil contient du cadmium-nickel. La batterie doit être recyclée ou mise correctement au rebut.

Pour la Suisse

Apres usage a rapporter au vente.

Recharge

Remarque: Chargez une nouvelle batterie, ou une batterie qui n'a pas ete utilisee pendant une periode prolongee, pendant 24 heures pour lui redonner sa pleine capacite.

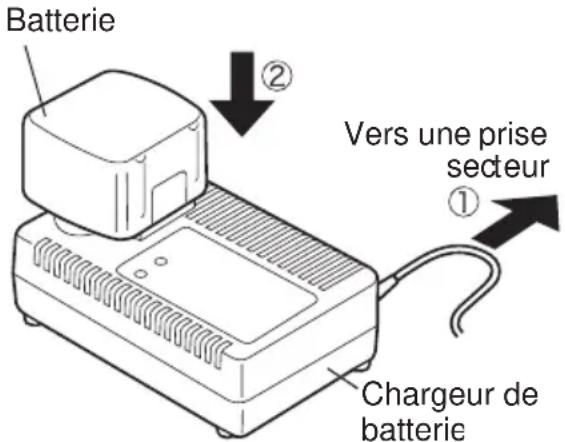

Chargeur de batterie (EY0110)

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.

Remarque: Des étincelles peuvent être produites lorsque la fiche est introduite dans la prise d'alimentation secteur; toute fois, ceci ne pose aucun problème de sécurité.

1. Introduisez soigneusement la batterie dans le chargeur.

3. Pendant la charge, le témoin s'allume.
Lorsque la charge est terminée, un interrupteur électronique s'actionne pour protégé la batterie.

• La charge ne peut pas etre réalisée si la batte-rie est chaude (par exemple, a la suite d'un long travail de perçage).

Dans ce cas, le témoin d'attente, de couleur orange, resté allumé tant que la batterie n'est pas revenue à une température normale. La charge commence alors automatiquement.

1. Une fois la charge terminée, le témoin de charge clignote rapidement en vert.

2. Lorsque la batterie a subi pourquelque raison que ce soit une température trop basse, ou si la batterie n'a pas ete utilisee pendant longtemps, le témoin de charge s'allume.Dans ce cas, il faudra un temps plus long que le temps de charge standard pour charger complètement la batterie

3. Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s'allume. Àpres quelques minutes, levoyant de charge risque de clignoter rapidement pour indiquer que la charge est terminée.

4. Si levoyant de charge ne s'allume pas immedi- atement après le branchement du chargeur ou, si après la durée de charge standard, le voyant ne s'eteint pas, consultez un revendeur agreé pour de l'assistance technique.

Remarque: Lorsqu'une batterie froide (en-dessous de 5^ (41^) ) doit être rechargee dans une piece chaude, laissez la batterie dans la piece pendant une heures au moins et rechargez-la quand elle a atteint la tempereature ambiente. Sinon, il est possible que la batterie ne soit pas complètement chargee.

• Refroidissez le chargeur quand vous rechargez plus de deux ensembles à la suite.
• Ne mettez pas vos doigts dans les trous des connecteurs lorsque vous prenez les chargeurs ou à n'importe celle occasion.

ATTENTION: • N'utilisez pas de source d'alimentation provenant d'un générateur de moteur.

• Ne bouchez pas les trou s d'era-tion du chargeur et de la batterie.
• Débrancher le chargeur lorsqu'il ne doit pas être utilisé.

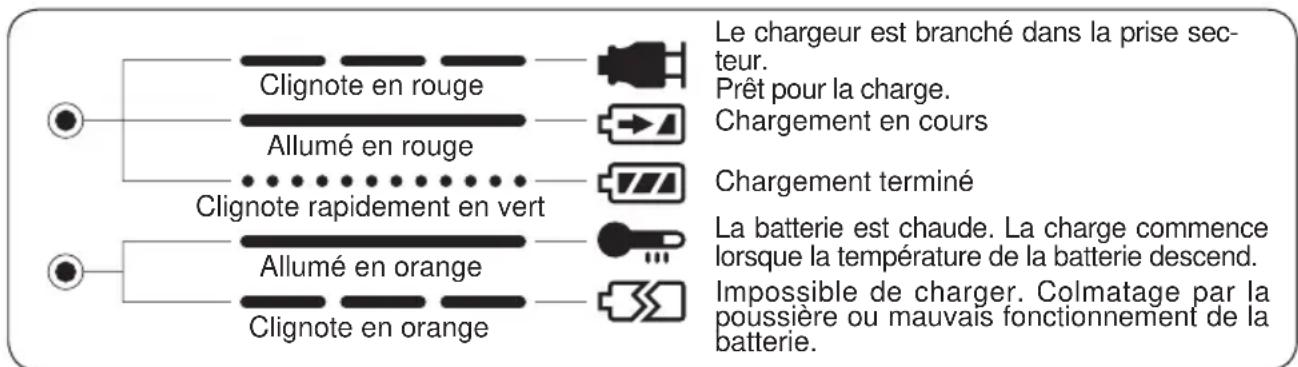

IV. INDICATIONS DU TEMOIN

V. ACCESSORIES

Utilisez uniquement des mèches allant sur le mandrin de la perceuse.

VI. ANNEXE

CAPACITÉS MAXIMUM RECOMMANDÉES

Modèle EY6405 EY6409 EY6432
Serrage des vis	Vis de machine M5 M5 M6
	Vis à bois Ø 6,8 mm (17/64") Ø 6,8 mm (17/64") Ø 8 mm (5/16")
	Vis à auto-perçage Ø 6 mm (15/64") Ø 6 mm (15/64") Ø 6 mm (15/64")
Perçage	Pour le bois Ø 27 mm (1-1/16") Ø 27 mm (1-1/16") Ø 36 mm (1-25/64")
	Pour le métal Ø 10 mm (3/8")		Ø 13 mm (1/2")	Ø 13 mm (1/2")

VII. CARACTERISTIQUES TECHNIQUES

UNITE PRINCIPALE

Modèle		EY6405	EY6409		EY6432
Moteur		Moteur CC 12 V			Moteur CC 15,6 V
Vitesse sans charge	Petite vitesse	400 / min (rpm)			450 / min (rpm)
	Grande vitesse	1 300 / min (rpm)			1 450 / min (rpm)
Capacité du mandrin		0,5 mm ~ 10 mm(1/32" ~ 3/8")	1,0 mm ~ 13 mm(1/16" ~ 1/2")
Couple maximum	Petite vitesse	22,5 Nm (230 kgf-cm ou 199 po-lb)			31,9 Nm, (325 kgf-cm ou 282 po-lb)
	Grande vitesse	6,3 Nm (65 kgf-cm ou 56 po-lb)			8,8 Nm, (90 kgf-cm ou 78 po-lb)
Couple d'accoupling		Environ 1,0 Nm (10 kgf-cm ou 8,7 po-lb) ~5,4 Nm (55 kgf-cm ou 47,7 po-lb)			Environ 1,0 Nm (10 kgf-cm ou 8,7 po-lb) ~6,9 Nm (70 kgf-cm ou 61 po-lb)
Longueur hors tout(avec la batterie)		202 mm(7-61/64")	208 mm(8-3/16")
Poids (avec la batterie)		1,7 kg (3,75 lbs.)avec EY9106	1,8 kg (3,97 lbs.)avec EY9200	1,9 kg (4,19 lbs.)avec EY9201	2,0 kg (4,41 lbs.)avec EY9230	2,2 kg (4,85 lbs.)avec EY9231	2,0 kg (4,41 lbs.)avec EY9136

BATTERIE

Modèle	EY9106	EY9200	EY9201	EY9230	EY9231	EY9136
Batterie d'accumulateur	BatterieNi-Cd	BatterieNi-MH				BatterieNi-Cd
Tension de la batterie	12 V de courant continu(1,2V × 10 éléments)			15,6 V de courant continu(1,2V × 13 éléments)

CHARGEUR DE BATTERIE

Modèle		EY0110
Tension électrique		Voir la plaque signalétique se trouvant sur le côte inférieur du chargeur.
Poids		0,78 kg, (1,72 lbs.)
Durée dechargement		7,2 V 9,6 V 12 V 15,6 V 18 V 24 V
	1,2Ah	EY9065, EY9066	EY9080, EY9086	EY9001, EY9006
		20 min.
	1,7Ah		EY9180, EY9182	EY9101
			25 min.
	2,0Ah	EY916830 min.		EY9106	EY9136		EY911760 min.
				30 min.
	3,0Ah			EY9200	EY9230		EY921090 min.
				45 min.
	3,5Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

Remarque: Ce tableau peut inclure des modèles non disponibles dans votre région. Consultez le catalogue.
