BRUGSANVISNING EY6405 PANASONIC

ennemlæs denne betjeningsvejledning

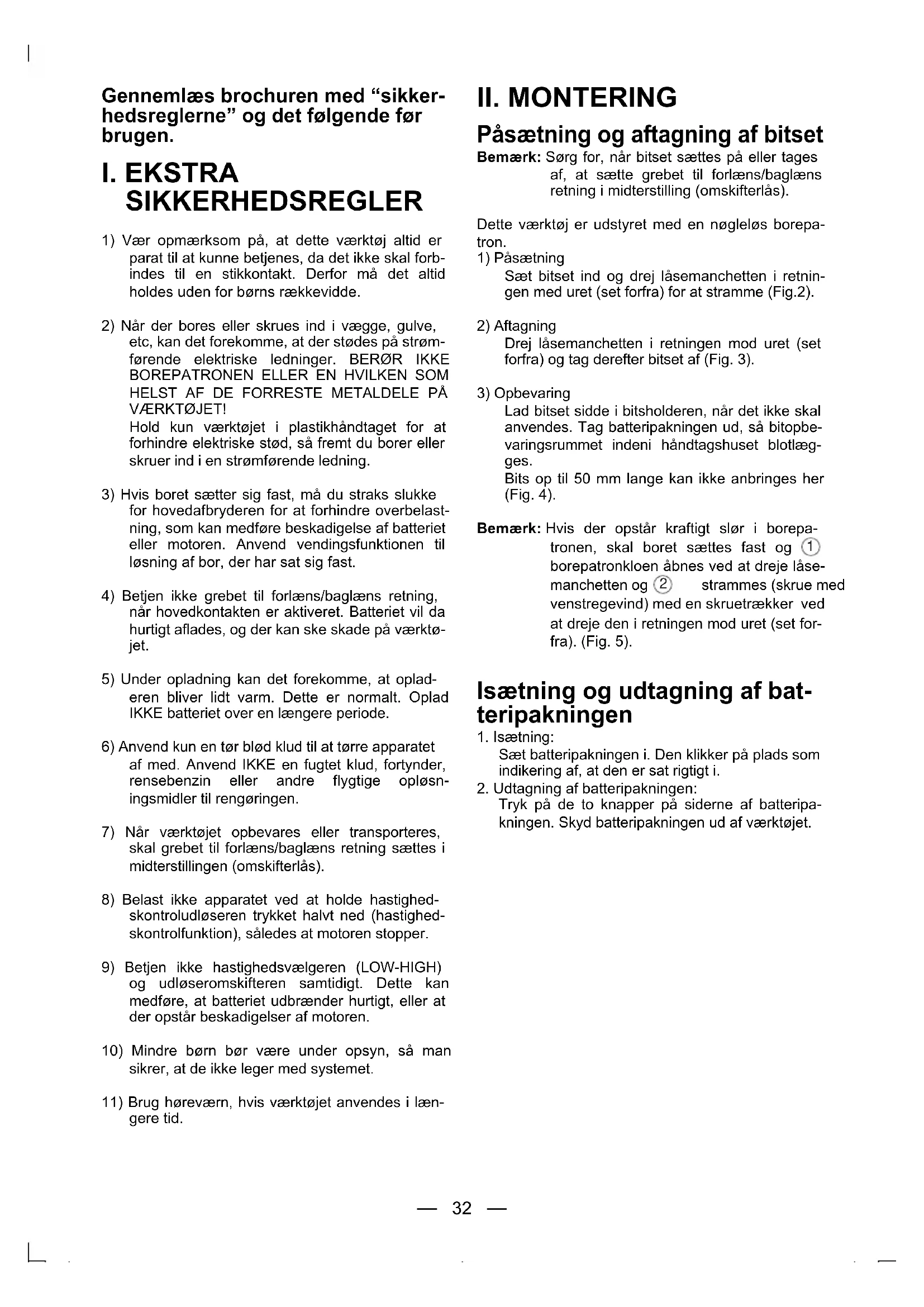

SIKKERHEDSREGLER 1) Vær opmærksom på, at dette værktøj altid erparat til at kunne betjenes, da det ikke skal forb-indes til en stikkontakt. Derfor må det altidholdes uden for børns rækkevidde.2) Når der bores eller skrues ind i vægge, gulve,etc, kan det forekomme, at der stødes på strøm-førende elektriske ledninger. BERØR IKKEBOREPATRONEN ELLER EN HVILKEN SOMHELST AF DE FORRESTE METALDELE PÅVÆRKTØJET! Hold kun værktøjet i plastikhåndtaget for atforhindre elektriske stød, så fremt du borer ellerskruer ind i en strømførende ledning.3) Hvis boret sætter sig fast, må du straks slukkefor hovedafbryderen for at forhindre overbelast-ning, som kan medføre beskadigelse af batterieteller motoren. Anvend vendingsfunktionen tilløsning af bor, der har sat sig fast.4) Betjen ikke grebet til forlæns/baglæns retning,når hovedkontakten er aktiveret. Batteriet vil dahurtigt aflades, og der kan ske skade på værktø- jet. 5) Under opladning kan det forekomme, at oplad-eren bliver lidt varm. Dette er normalt. OpladIKKE batteriet over en længere periode.6) Anvend kun en tør blød klud til at tørre apparatetaf med. Anvend IKKE en fugtet klud, fortynder,rensebenzin eller andre flygtige opløsn-ingsmidler til rengøringen.7) Når værktøjet opbevares eller transporteres,skal grebet til forlæns/baglæns retning sættes imidterstillingen (omskifterlås).8) Belast ikke apparatet ved at holde hastighed-skontroludløseren trykket halvt ned (hastighed-skontrolfunktion), således at motoren stopper.9) Betjen ikke hastighedsvælgeren (LOW-HIGH)og udløseromskifteren samtidigt. Dette kanmedføre, at batteriet udbrænder hurtigt, eller atder opstår beskadigelser af motoren.10) Mindre børn bør være under opsyn, så mansikrer, at de ikke leger med systemet. 11) Brug høreværn, hvis værktøjet anvendes i læn-gere tid.

Påsætning og aftagning af bitset Bemærk: Sørg for, når bitset sættes på eller tagesaf, at sætte grebet til forlæns/baglænsretning i midterstilling (omskifterlås).Dette værktøj er udstyret med en nøgleløs borepa-tron.1) PåsætningSæt bitset ind og drej låsemanchetten i retnin-gen med uret (set forfra) for at stramme (Fig.2).2) AftagningDrej låsemanchetten i retningen mod uret (setforfra) og tag derefter bitset af (Fig. 3).3) OpbevaringLad bitset sidde i bitsholderen, når det ikke skalanvendes. Tag batteripakningen ud, så bitopbe-varingsrummet indeni håndtagshuset blotlæg- ges. Bits op til 50 mm lange kan ikke anbringes her(Fig. 4).Bemærk: Hvis der opstår kraftigt slør i borepa-tronen, skal boret sættes fast og borepatronkloen åbnes ved at dreje låse-manchetten og strammes (skrue medvenstregevind) med en skruetrækker vedat dreje den i retningen mod uret (set for-fra). (Fig. 5). Isætning og udtagning af bat- teripakningen 1. Isætning:Sæt batteripakningen i. Den klikker på plads somindikering af, at den er sat rigtigt i.2. Udtagning af batteripakningen:Tryk på de to knapper på siderne af batteripa-kningen. Skyd batteripakningen ud af værktøjet.

Anvendelse af kontakten og grebet til forlæns/baglæns retning (Fremad (), Omskifterlås, baglæns ()) ADVARSEL: Anvend ikke grebet til forlæns/baglænsretning, før borepatronen er stoppethelt. Hvis der skiftes, mens borepa-tronen roterer, kan værktøjet lideskade. Betjening af omskifter ved rotation i fremadretning 1. Sæt grebet til fremad-stilling, hvis du ønsker rota-tion i fremadretning.2. Tryk trykkeren en smule ind for at starte værktø-jet langsomt.3. Hastigheden øges i takt med indtrykningen aftrykkeren, således at iskruning af skruer og bor-ing kan ske på effektiv vis. Bremsen fungerer ogborepatronen stopper straks, når trykkerenslippes.4. Efter brugen skal grebet sættes i dets midterstill-ing (omskifterlås). Betjening af omskifter ved rotation i baglæns retning 1. Rotation i baglæns retning opnås ved at grebetsættes i baglæns-stilling. Kontroller rotationsret-ningen inden brugen.2. Tryk trykkeren en smule ind for at starte værktø-jet langsomt.3. Efter brugen skal grebet sættes i dets midterstill-ing (omskifterlås). Hastighedsvalg Vælg en lav eller høj hastighed, som passer til job- bet. ADVARSEL: Kontroller hastighdsvælgeren stillinginden brug. Koblings drejningsmomentindstilling Juster drejningsmomentet til en af de 18 mulige ind-stillinger eller indstilling “ ” der passer til arbejdet.ADVARSEL: Kontroller indstillingen før den faktiskebetjening. Sæt skalaen til dette mærke(). (Fig. 7)Bemærk: Når bremsen anvendes, kan en bremse-lyd høres.Denne lyd indikerer, at bitlåsen eraktiveret.ADVARSEL: • For at fjerne meget høje tempera-turstigninger på værktøjets over-flade, bør værktøjet ikke betjenesuafbrudt ved at bruge to eller flerebatteripakker. Værktøjet har brug forat køle af før man skifter til en andenpakke.• Tildæk ikke ventilationshullerne påsiden af værktøjet når det benyttes.Ellers kan værktøjets funktionødelægges.• Lad være med at presse værktøjet(motoren).Dette kan bevirke, at værktøjet liderskade.• Anvend værktøjet på en sådanmåde at luft fra ventilationshullerneikke blæser direkte ud på huden.Ellers er der fare for at blive brændt.• Forvis dig om, at arbejdsstedet ervelventileret, når der anvendes etNi-MH-batteri. Korrekt anvendelse af batteri- pakken Ni-MH Batteripakke (EY9200/EY9201/ EY9230/EY9231)

• Lad Ni-MH batteriet helt op før opbevaring for atgive det en længere levetid.• Det omgivende temperaturommråde er mellem0°C (32°F) og 40°C (104°F). Hvis batteripakken anvendes, når batteritempera-turen er under 0°C (32°F), kan der opstå proble-mer i værktøjets funktion. I sådanne tilfældeoplades batteriet indtil opladningen er klar til bat-teriets kor-rekte funktion.• Når batteriet ikke anvendes, skal det holdes pågod afstand af andre metalgenstande som foreksempel papirclips, mønter, nøgler, søm, skruerog andre mindre metalgenstande, som kan forår-sage en tilslutning fra en terminal til en anden.Kortslutning af batteriterminalerne kan frembringegnister, forbrændinger eller ildebrand• Når der arbejdes med Ni-MH batteripakken, såsørg for at der er godt ventileret. Ni-Cd batteripakning (EY9106/EY9136)

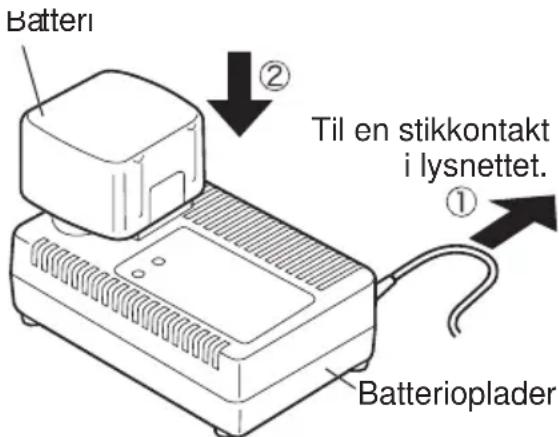

• Nikkel-cadmium batteripakningen kræver en “IND-KØRINGSPERIODE” for at den kan nå op på denmaksimale brugskapacitet. “INDKØRINGSPERI-ODEN” opnås under normal anvendelse under deførste 6 – 8 oplade/afladecykler af batteripaknin- gen. Når “INDKØRINGSPERIODEN” er fuldført, vil bat-teripakningen opretholde den maksimale brugska-pacitet i hele batteriepakningens levetid. Batteriets levetid De udskiftsbare batterier har en begrænset levetid.Hvis betjeningstiden bliver meget kort efter opladnin-gen, skal batteriet udskiftes med et nyt.Bemærk: Anvendelse under meget varme ellerkolde forhold vil reducere betjeningska-paciteten pr. opladning. EY6405(EU).book Page 33 Wednesday, June 15, 2005 7:14 PM— 34 — Genanvendelse af batterier Af hensyn til miljøet og genanvendelse af materialerskal du sørge for at kassere batterierne på et dertilberegnet sted.Bemærk:Ni-Cd batteri EY9106/EY9136Dette apparat indeholder nikkel-cadmium.Batteriet skal genbruges eller bortskaffes påforskriftsmæssig vis. Opladning Bemærk: Oplad et nyt batteri, eller et batteri derikke har været anvendt i længere tid, i ca.24 timer, så batteriet oplades helt.Batterioplader (EY0110)1. Stik opladerens stik ind i en stikkontakt fra lys-nettet.Bemærk: Der kan opstå gnister, når stikket sættes istikkontakten, men dette er ikke nogetsikkerhedsproblem.2. Sæt batteriet helt ind i opladeren. 3. Under opladningen vil opladelampen lyse. Nåropladningen er afsluttet, vil en indre elektroniskomskifter automatisk udløses til forhindring afoveropladning. • Opladningen starter ikke, hvis batteriet ervarmt (for eksempel, umiddelbart efter ekstrasvær betjening.)Den orange standby-lampe vil lyse indtil bat-teriet køler ned. Opladningen begynder straksderefter.4. Når opladningen er afsluttet, vil opladelampenbegynde at blinke hurtigt i grønt.5. Opladelampen begynder at lyse, hvis batteripa-kningen er for kold eller batteripakningen ikke harvære anvendt i længere tid. I dette tilfælde vil detvare længere at udføre en fuld opladning end enstandardopladning• Hvis et fuldt opladet batteri sættes ind i oplad-eren igen, vil opladelampen begynde at lyse.Efter nogle minutter vil ladelampen blinke hur-tigt for at indikere at opladningen er afsluttet.6. Hvis ladelampen ikke tænder straks efter at opla-deren er tilsluttet en stikkontakt, eller hvis lampenikke slukker efter en standardopladning, så rethenvendelse til en autoriseret forhandler.Bemærk: • Når man vil oplade et koldt batteri(under 5°C (41°F)) i et varmt rum, såanbring batteriet i rummet mindst entime, så dets temperatur kan kommepå niveau med rummets, inden detoplades. I modsat fald er det ikke sik-kert, at batteripakningen vil blive heltopladet.• Lad opladeren køle ned ved genoplad-ning af flere end to batterier efterhinanden.• Sæt ikke fingrene ind i kontaktåbnin-gen, når ladeaggreatet holdes ihænderne eller flyttes.ADVARSEL: • Anvend ikke strøm fra en generatorpå en mottor.• Tildæk ikke ventalitationshullerne påladeaggregatet og på batteripakken.• Tag opladerens stik ud afstrømkilden, når den ikke er i brug.

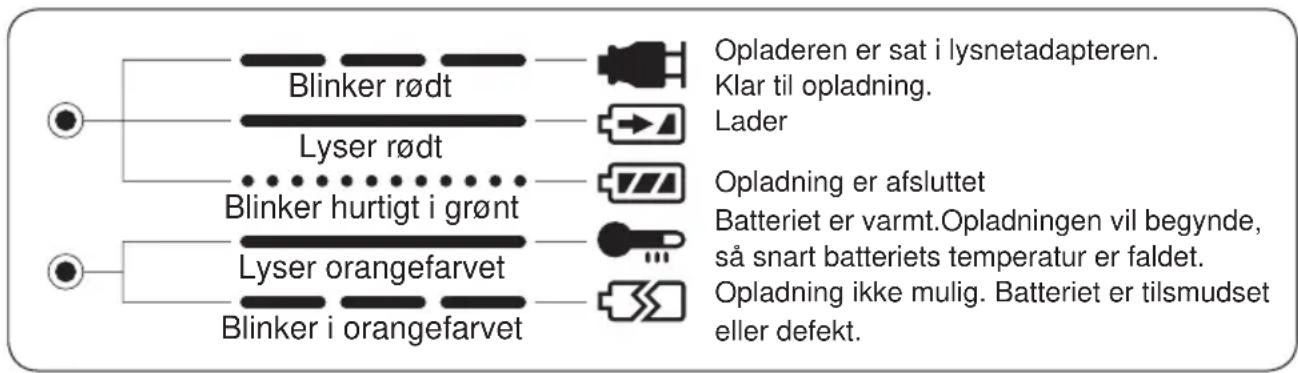

IV. BETYDNINGEN AF LAMPERNE

Blinker rødt Lyser rødt Blinker hurtigt i grønt Lyser orangefarvet Blinker i orangefarvet Opladeren er sat i lysnetadapteren.Klar til opladning.LaderOpladning er afsluttetBatteriet er varmt.Opladningen vil begynde, så snart batteriets temperatur er faldet.Opladning ikke mulig. Batteriet er tilsmudset eller defekt. EY6405(EU).book Page 34 Wednesday, June 15, 2005 7:14 PM— 35 —

Anvend kun bits, der passer til størrelsen af borepatronen.
