EY 7950 LS2S - Boremaskine PANASONIC - Gratis brugsanvisning og manual

Produkttype	Trådløs bor-/skruemaskine
Mærke	Panasonic
Model	EY 7950 LS2S
Batterispænding	14,4 V
Batteritype	Lithium-ion
Batterikapacitet	2,0 Ah
Spændepatron	Uden nøgle, kapacitet 1,5-13 mm
Tomgangshastighed (lav hastighed)	0-550 omdr./min
Tomgangshastighed (høj hastighed)	0-1600 omdr./min
Maksimalt moment	45 Nm
Antal hastigheder	2
Max. boring i træ	38 mm
Max. boring i stål	13 mm
Max. boring i murværk	16 mm
Vægt (med batteri)	1,6 kg
Mål (L x H x D)	250 x 200 x 80 mm
Strømforsyning	Genopladeligt batteri
Hovedfunktioner	Boring, skruning, hammerboring
Sikkerhed	Motorbrems, spindellås
Vedligeholdelse og rengøring	Rengør med en tør klud, undgå opløsningsmidler
Reservedele	Batteri, oplader, spændepatron

Ofte stillede spørgsmål - EY 7950 LS2S PANASONIC

Hvordan skifter jeg spændepatronen?

For at skifte spændepatronen skal du sikre dig, at værktøjet er frakoblet batteriet. Brug en unbrakonøgle til at løsne fastgørelsesskruen inde i spændepatronen, og drej derefter spændepatronen mod urets retning for at fjerne den. Installer den nye spændepatron ved at skrue med uret og stram skruen.

Hvordan bruger jeg hammerboringstilstanden?

Hammerboringstilstanden aktiveres ved at dreje på vælgerringen bag spændepatronen. Sæt den på hammer-symbolet. Denne tilstand er ideel til boring i murværk og beton.

Hvilket batteri skal jeg bruge til denne model?

Brug kun originale kompatible Panasonic-batterier af typen 14,4 V Lithium-ion. Batterier fra andre mærker kan beskadige værktøjet eller reducere ydeevnen.

Hvordan indstiller jeg tilspændingsmomentet?

Drej på momentindstillingsringen bag spændepatronen. Tallene angiver momentniveauet fra 1 (lavt) til 20 (højt). Til boring skal du bruge bore-symbolet (boring), som deaktiverer momentbegrænsningen.

Hvordan vender jeg rotationsretningen?

Brug omskifteren til rotationsretning, som sidder over aftrækkeren. Skub den til venstre for fremadrotation (skruning) og til højre for bagudrotation (afskruning). Skift ikke retning, mens motoren kører.

Hvad gør jeg, hvis boremaskinen ikke starter?

Kontrollér først, at batteriet er korrekt isat og opladet. Hvis det er opladet, så prøv et andet batteri. Sørg for, at blokeringsomskifteren ikke er aktiveret. Hvis problemet fortsætter, kontakt et Panasonic-servicecenter.

Hvordan rengør jeg boremaskinen?

Brug en tør og blød klud til at tørre ydersiden af. Brug aldrig opløsningsmidler eller slibende produkter. Rengør regelmæssigt ventilationsåbningerne med trykluft for at undgå støvophobning.

Hvordan skifter jeg batteriet?

Tryk på de to låseknapper på siderne af batteriet, og træk det ud for at fjerne det. Sæt det nye batteri i ved at skubbe det ind, indtil det klikker. Sørg for, at det er ordentligt låst.

Hvad er garantiperioden for dette værktøj?

Panasonic giver en 2 års garanti på fabrikationsfejl. Garantien dækker ikke normal slitage, batterier eller skader som følge af forkert brug. Gem dit købsbevis.

Hvor finder jeg reservedele?

Du kan bestille reservedele hos en autoriseret Panasonic-forhandler eller på den officielle hjemmeside. Søg efter den nøjagtige reference for delen (f.eks. batteri: EY-9L14B).

BRUGSANVISNING EY 7950 LS2S PANASONIC

• Når batteripakningen ikke anvendes, skal batteriet opbevares således, at uvedkommende substanser, som for eksempel støv og vand etc., ikke kan komme til at forurene terminalerne. Sørg for at sætte batteripakningsdækslet på for at beskytte batteriterminalerne.
• Når du oplader batteripakningen, skal du bekræfte at terminalerne på batteriopladeren er fri for uvedkommende substanser, som for eksempel støv og vand etc. Rengør terminalerne inden du oplader batteripakningen, hvis uvedkommende substanser observeres på terminalerne. Levetiden for batteripakningens terminaler kan påvirkes af uvedkommende substanser, som for eksempel støv og vand etc., under brugen.

⚠️ FORSIGTIG: For at beskytte motoren og batteriet, skal man være opmærksom på følgende, når denne operation udføres.

- Hvis motoren eller batteriet bliver varme, vil beskyttelseskredsløbet blive aktiveret og motoren eller batteriet vil holde op med at fungere. Advarselslampen til overophedning på kontrolpanelet lyser eller blinker, när denne egenskab er aktiveret.

For sikker brug

• Batteripakken er beregnet til at blive installeret ved at følge en fremgangsmåde med to trin for sikkerheden skyld. Kontroller, at batteripakningen er korrekt installeret i hoveddelen før brug.
• Når batteripakningen ikke er isat korrekt, vil advarselslampe til overophedning og advarselslampen batterieffekt lav blinke, og maskinen vil ikke dreje boret som sædvanligt, for at lade os vide at maskinen ikke arbejder sikkert, selv om der trykkes på kontakter. Indsæt batteripakken i selve værktøjet, indtil den røde etikette forsvinder.

Oprindelige instruktioner: Engelsk

Oversættelse af de oprindelige instruktioner: Andre sprog

Læs hæftet med "Sikkerhedsinstruktio- ner" samt det følgende før brug.

I. BEREGNET BRUG

Læs hæftet med "Sikkerhedsinstruktio- ner" samt det følgende før brug.

II. EKSTRA SIKKER-HEDSREGLER

1) Anvend høreværn.

Udsættelse for støj kan føre til høre- svækkelse.

2) Anvend støttehåndtaget, som følger med dette værktøj.

Hvis herredømemt mistes, kan man komme til skade.

3) Hold værktøjer under strøm ved deres isolerede gribeflader, når der udføres arbejde, hvor skæreværktøjer kan komme i kontakt med skjulte ledninger; kontakt med en strømførende ledning sætter udsatte metaldele i værktøjet under strøm og giver operatøren elektrisk stød.

4) Brug støvmaske, hvis arbejdet frembringer støv.

5) Vær opmærksom på, at dette værktøj altid er klar til at kunne betjenes, da det ikke skal sættes i en stikkontakt.

6) Når der skrues eller bores ind i vægge, gulve el.lign., kan man støde på strømførende ledninger. BER∅R IKKE DEN HEXAGONALE BOREPATRON ELLER NOGEN AF DE FORRESTE METALDELE PÅ VÆRKT∅JET! Hold kun værktøjet i plastichåndtaget for at for-hindre elektrisk stød, hvis du skulle skrue eller bore ind i en strømførende ledning.

7) Hvis bitset sætter sig fast, skal det straks afbrydes med triggeren for at forhindre overbelastning, som kan øve skade på batteripakningen eller moto-ren.

Anvend baglæns rotation til at løsne bor, der har sat sig fast.

8) Anvend IKKE grebet til forlæns/baglæns retning, når hovedafbryderen er aktiveret. Batteriet vil hurtig blive afladet og der kan opstå skade på værktøjet.

9) Under opladning kan det ske, at opla-deren bliver en smule varm. Dette er normalt. Oplad IKKE batteriet over en længere periode.

10) Når værktøjet opbevares eller transporteres, skal grebet til forlæns/baglæns retning sættes i midterstillingen (omskifterlås).
11) Belast ikke værktøjet ved at holde hastighedskontroltriggeren halvt ned (hastighedskontrolfunktion), således at motoren stopper.
12) Anvend ikke hastighedsvælgeren (LAV-H∅J), mens hastighedskontrol-triggeren trykkes ind. Dette kan bevirke, at det genopladelige batteri hurtigt bliver udtjent eller at der øves skade på motorens interne mekanisme.

Symbol	Betydning
V Volt
---	Jævnstrøm
n_0	Ubelastet hastighed
... min ^-1	Omdrejninger eller slag pr. minut
Ah	Batteripakningens elektri-ske kapacitet
∪	Forlæns rotation
∪	Modsat rotation
↑	Rotation med hamring
	Kun rotation
	For at reducere risikoen for tilskadekomst, skal brugeren læse og forstå brugsvejledningen.
	Kun til indendørs brug

ADVARSEL!

• Brug kun Panasonic batteripakninger, som er konstrueret til brug med dette genopladelige værktøj.
• Panasonic kan ikke holdes ikke ansvarlig for skader eller uheld, som er forårsaget af anvendelse af en genbrugt batteripakning eller en ikke-original batteripakning.
• Bortskaf ikke batteripakningen ved at brænde den, og udsæt den ikke for overdreven varme.
• Slå ikke søm eller lignende ind i batteripakningen, udsæt den ikke for stød, og prøv ikke på at demontere eller ændre den.
• Lad ikke metalgenstande komme i berøring med batteripakningens terminaler.
• Transporter ikke batteripakningen og opbevar den ikke i samme beholder som søm eller lignende metalgens- tande.
• Oplad ikke batteripakningen på et sted med høje temperaturer, som for eksempel i nærheden af åben ild eller i direkte sollys. Ellers kan batteriet overophedes, bryde i brand eller eksplo-dere.
• Brug altid kun den dertil hørende oplader til at oplade batteripakningen. Ellers kan batteriet lække, overophedes, eller eksplodere.
• Når batteripakningen er taget af værktøjet eller opladeren, skal man altid huske at sætte pakningsdækslet på. Hvis dette ikke gøres, er der risiko for, at batterikontakterne kortsluttes, hvilket kan være årsag til brandfare.
• Når batteripakningen er udtjent, skal den skiftes ud med en ny. Fortsat anvendelse af en beskadiget batteripakning kan resultere i varmedannelse, antænding og revner i batteriet.
• Brug kun Panasonic batteripakninger, som er konstrueret til brug med dette genopladelige værktøj.
• Panasonic kan ikke holdes ikke ansvarlig for skader eller uheld, som er forårsaget af anvendelse af en genbrugt batteripakning eller en ikke-original batteripakning.
• Bortskaf ikke batteripakningen ved at brænde den, og udsæt den ikke for overdreven varme.
• Slå ikke søm eller lignende ind i batteripakningen, udsæt den ikke for stød, og prøv ikke på at demontere eller ændre den.
• Lad ikke metalgenstande komme i berøring med batteripakningens terminaler.
• Transporter ikke batteripakningen og opbevar den ikke i samme beholder som søm eller lignende metalgens- tande.
• Oplad ikke batteripakningen på et sted med høje temperaturer, som for eksempel i nærheden af åben ild eller i direkte sollys. Ellers kan batteriet overophedes, bryde i brand eller eksplo-dere.
• Brug altid kun den dertil hørende oplader til at oplade batteripakningen. Ellers kan batteriet lække, overophedes, eller eksplodere.
• Når batteripakningen er taget af værktøjet eller opladeren, skal man altid huske at sætte pakningsdækslet på. Hvis dette ikke gøres, er der risiko for, at batterikontakterne kortsluttes, hvilket kan være årsag til brandfare.

ADVARSEL!

III. MONTERING

Montering eller afmontering af bit

BEMAERK:

Når et bit monteres eller afmonteres, skal batteripakningen tages af værktøjet, eller triggeren skal stilles i midterstilling (omskifterlås).

Dette værktøj er udstyret med en nøgleløs borepatron.

1. Montering

Sæt bitset ind og drej låsemanchetten med uret (set forfra) for at stramme godt til, indtil den holder op med at klikke.

2. Afmontering

Drej läsemanchetten mod uret (set forfra), og tag derefter bitset ud.

Hvis der forekommer ekstremt slør i borepatronen, skal du fastgøre boret på plads og ① åbne borkæberne ved at dreje låsemanchetten og ② stramme skruen (skrue med venstregevind) med en skruetrækker ved at dreje den mod uret (set forfra).

Isætning og udtagning af bat- teripakningen

1. Tilslutning af batteripakningen:

Sæt flugtemærkerne på linje og sæt batteripakningen på.

- Skyd batteripakningen i stilling, indtil den klikker på plads.

2. Udtagning af batteripakningen:

Træk i knappen foran for at frigøre batteripakningen.

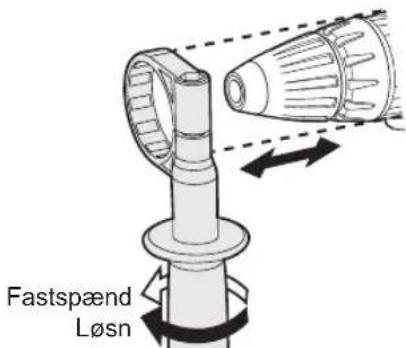

Hjælpehåndtag

Anbring hjælpehåndtaget i den ønskede position og spænd håndtaget godt til.

Benyt altid støttehåndtaget til at sikre driftssikkerheden.

IV. BETJENING

[Hoveddel]

Omskifterbetjening

1. Hastigheden øges i takt med, hvor meget man trykker på triggeren. Når du påbegynder arbejdet, skal du trykke triggeren en smule ned for at starte rotationen langsomt.
2. En elektronisk kontrolenhed med feedback anvendes til at opnå et kraftigt moment, selv ved lave hastighed.
3. Bremsen fungerer, när triggeren slippes, og motoren stopper med det samme.

BEMÆRK:

• Når bremsen fungerer, vil en bremselyd muligvis kunne høres. Dette er normalt.
• Gnister fra motorbørsten kan være synlige gennem husets ventilationsåbninger på bagsiden af maskinen under skift og bremsen på grund af den belastning, motoren udsættes for. Dette betyder ikke, at der er et problem med maskinen.

FORSIGTIG:

Der vil være en momentan forsinkelse, før rotationen påbegyndes ved betjening af værktøjet når der trækkes i triggeren. Dette signalerer ikke en fejl.

* Denne forsinkelse opstår som værktø-jets kredsløb starter op, når triggeren er trukket for første gang efter installation af en ny batteripakke eller når værktøjet ikke er blevet anvendt i mindst 1 minut (eller i det mindste 5 minutter, hvis LED'en er tændt). Rotation vil starte uden nogen forsinkelse under anden og efterfølgende operationer.

Anvendelse af grebet til for- læns/baglæns retning

FORSIGTIG:

For at forhindre skade må grebet til forlæns/baglæns retning ikke anvendes, før bitset er helt stoppet.

Forlæns rotation – betjening af omskifter

1. Tryk på grebet, hvis du ønsker forlæns rotation.
2. Tryk let på triggeren for at starte værktø-jet langsomt.
3. Hastigheden øges i takt med, at triggeren trykkes ind, således at iskruning af skruer og boring kan ske effektivt. Bremsen virker, og bitset stopper straks, og borholderen stopper straks, når triggeren slippes.
4. Efter brugen skal grebet sættes i midterstillingen (omskifterlås).

Baglæns rotation – betjening af omskifter

1. Tryk på grebet, hvis du ønsker baglæns rotation. Kontroller rotationsretningen inden brugen.
2. Tryk let på triggeren for at starte værktø-jet langsomt.
3. Efter brugen skal grebet sættes i midterstillingen (omskifterlås).

Indstilling af koblingsmoment

Indstil momentet til en af de 18 koblingsindstillinger eller "♂" stillingen (EY7442, EY7450).

Indstil momentet til en af de 18 koblingsindstillinger eller “½”, “↑” stillingen (EY7950).

FORSIGTIG:

Hold op med at anvende værktøjet og fjern det fra arbejdsemnet, når der skiftes fra hammerindstilling til boreindstilling eller når der skiftes til boreindstilling fra hammerindstilling ved at koblingshåndtaget drejes.

FORSIGTIG:

Sæt koblingsindstillingen til dette mærke (◀) inden maskinen betjenes.

Hvis koblingshåndtaget ikke kan indstilles på "boring"- eller "hamring"-indstilling efter boring med koblingsfunktionen, skal du indstille koblingshåndtaget på stilling 1 og betjene koblingen et sekund.

Valg af hastighed

Vælg en lav eller høj hastighed, alt efter arbejdets karakter.

Jo mere den variable hastighedskontroltrigger trykkes ind, desto højere bliver hastigheden.

ADVARSEL:

- Gnister fra motorbørsten kan være synlige gennem husets ventilationsåbninger på bagsiden af maskinen under skift og bremsen på grund af den belastning, motoren udsættes for. Dette betyder ikke, at der er et problem med maskinen.

FORSIGTIG:

• Kontroller hastighedsvælgeren før brugen.
• Anvend ved lav hastighed, når et højt moment er påkrævet under arbejdet. (Anvendelse med høj hastighed, når et højt moment er påkrævet, kan bevirke, at motoren bryder sammen).
• Anvend ikke værktøjet på en sådan måde, at det får motoren til låse sig fast. Det kan beskadige værktøjet og batteripakningen og medføre udvikling af røg og ild.
• Drej ikke hastighedsvælgeren (LAV-H∅J), mens du trykker hastighedskontroltriggeren ind. Dette kan bevirke, at det genopladelige batteri hurtigere udtjenes eller at motorens interne mekanisme lider skade.
  * Se spedifikationerne for "MAKS. TIL-LADTE KAPACITETER".

FORSIGTIG:

- For at forhindre, at værktøjets overflade bliver for varm, må man ikke anvende værktøjet uafbrudt med brug af to eller flere batteripakninger. Værktøjet har behov for afkølingstid, inden det skifter til en anden batteripakning.

• Lad være med at blokere ventilationsåbningerne på siderne af værktøjet under anvendelsen. Dette kan bevirke, at maskinens funktion påvirkes negativt, så maskinen ikke fungerer som den skal.
• Belast IKKE værktøjet (motoren). Dette kan bevirke, at værktøjet lider skade.
• Anvend værktøjet på en sådan måde, at luft fra ventilationsåbningerne forhindres i at blæse direkte på din hud. Dette kan giver forbrændinger.

Bitlåsefunktion

1. Når triggeren ikke er aktiveret og et skruetrækkerbit er låst på plads, kan værktøjet anvendes som en almindelig, manuel skruetrækker (op til 40 N·m, 408 kgf-cm, 353 in-lbs).

Der vil være en smule slør i boreholderen, men dette er normalt.

1. Denne egenskab er praktisk til stramning af skruer, som kræver et større moment end det maksimale moment for en skruetrækker (stilling på koblingen), til bekræftelse af en skrues stramning eller til at løsne en ekstremt stram skrue.

Inden anvendelse af LED-lyset, skal der altid trækkes en gang i afbryderen. Tryk på 📄 LED-lysknappen. Lyset lyser med en meget lav strøm, og det påvirker ikke maskinens ydelse negativt under brug eller dens batterikapacitet.

FORSIGTIG:

• Det indbyggede LED-lys er beregnet til at oplyse et lille arbejdsområde midlertidigt.
• Anvend det ikke som erstatning for en almindelig lommelygte, da det ikke har tilstrækkelig lysstyrke.
  • LED-lyset slukker, hvis værktøjet ikke har været anvendt i 5 minutter.

Forsigtig: UNDLAD AT STIRRE IND I STRÅLEN

Anvendelse af kontroller eller justeringer eller udførelser af andre procedurer end de heri specificerede, kan medføre farlig udsættelse for stråling.

(2) Advarselslampe for overophedning

Fra (normal an- vendelse)

Blinker: Overophedning (batteri)

Betyder, at anvendelsen er blevet stoppet på grund af overophedning af motoren eller batteriet.

For at beskytte motoren og batteriet, skal man være opmærksom på følgen-de, når denne operation udføres.

• Hvis motoren eller batteriet bliver varme, vil beskyttelseskredsløbet blive aktiveret og motoren eller batteriet vil holde op med at fungere. Advarselslampen til overophedning på kontrolpanelet lyser eller blinker, når denne egenskab er aktiveret.
• Hvis overophedningsbeskyttelsesfunktionen aktiveres, skal du give værktøjet tid til at køle helt af (mindst 30 minutter). Værktøjet er klar til brug igen, når adverselslampen til overophedning slukker.
• Undgå at anvende værktøjet på en sådan måde, at overophedningsbeskyttelsesfunktionen aktiveres gentagne gange.

• Hvis værktøjet anvendes kontinuerligt ved høj belastning eller den anvendes under forhold med høje temperaturer (som f.eks. om sommeren), kan overophedningsbeskyttelsesfunktionen blive aktiveret hyppigt.

• Hvis værktøjet anvendes under forhold med lave temperaturer (som f.eks. om vinteren) eller hvis den stoppes hyppigt under brug, vil overophedningsbeskyttelsesfunktionen måske ikke blive aktiveret.

• Ydelsen af EY9L42 forringes betydeligt ved 10°C og under pga. arbejdsforhold og andre faktorer.
• Det omgivende temperaturområde er mellem 0°C (32°F) og 40°C (104°F). Hvis batteripakken anvendes, när batteritemperaturen er under 0°C (32°F), kan der opstå problemer i værktøjets funktion.
• Når man vil oplade en kold batteripakning (under 0°C (32°F)) i et varmt rum, så anbring batteripakningen i rummet mindst en time, så dens temperatur kan komme på niveau med rummets, inden den oplades.

Blinker (ingen opladning) Batteribeskyttelses- funktionen er aktiveret

Ekstrem (fuld) afledning af Li-ion batterier vil afkorte deres levetid betragteligt. Skruetrækkeren er udstyret med en batteribeskyttelsesfunktion til forhindring af ekstrem afladning af batteripakningen.

• Batteribeskyttelsesfunktionen aktiveres umiddelbart inden batteriet mister sin effekt, hvilket bevirker, at advarselslampen for lav batterieffekt begynder at blinke.
• Hvis du bemærker, at advarselslampen for lav batterieffekt blinker, skal du straks oplade batteripakningen.
• Hvis der fra starten af var for lidt strøm tilbage, kan værktøjet stoppe driften uden at advarselslampen for lavt batteri først blinker. Dette indikerer, at der er for lidt strøm tilbage til at bruge værktøjet, og batteriet skal oplades før yderligere brug.

- Hvis værktøjet udsættes for en pludselig belastning under brug, som får motoren til at lukke ned, kan overbelastningssensoren udløses, og lampen for lavt batteri kan blinke. Lampen vil stoppe med at blinke, når du behandler årsagen til motorens nedlukning og sætte triggeren i gang.

[Batteripakning]

Korrekt brug af batteripakningen

Li-ion batteripakning

• Opbevar Li-ion batteripakningen efter brugen uden at oplade den, således at optimal batterilevetid opnås.
• Når du oplader batteripakningen, skal du bekræfte at terminalerne på batteriopladeren er fri for uvedkommende substanser, som for eksempel støv og vand etc. Rengør terminalerne inden du oplader batteripakningen, hvis uvedkommende substanser observeres på terminalerne.
  Levetiden for batteripakningens terminaler kan påvirkes af uvedkommende substanser, som for eksempel støv og vand etc., under brugen.
• Når batteriet ikke anvendes, skal det holdes på god afstand af andre metalgenstande som for eksempel papirclips, mønter, nøgler, søm, skruer og andre mindre metalgenstande, som kan forårsage en tilslutning fra en terminal til en anden.
  Kortslutning af batteriterminalerne kan frembringe gnister, forbrændinger eller ildebrand.
• Når du anvender batteripakningen, skal du sørge for, at arbejdsstedet er velventileret.
• Når batteripakningen er taget af værktøjet, skal batteripakningens dæksel straks sættes på for at forhindre, at støv og snavs forurener batteriterminalerne og forårsager kortslutning.

Batteripakningens levetid

De udskiftbare batterier har en begrænset levetid. Hvis betjeningstiden bliver meget kort efter opladningen, skal batteripakningen udskiftes med en ny.

Genbrug af batterier

OBS:

For at beskytte miljøet og genbruge materialer, skal du altid huske at bortskaffe udtjente batterier på forskriftsmæssig vis, dvs. indlevere dem til et sted, der er godkendt af myndighederne, hvis et sådant forefindes i dit land.

[Batterioplader]

Opladning

FORSIGTIG

• Hvis batteripakningens temperatur falder til under cirka -10°C, vil opladning automatisk stoppe for at forhindre forringelse af batteriet.
• cLad opladeren køle ned ved genopladning af flere end to batteripakninger efter hinanden.
• Sæt ikke fingrene ind i kontaktåbningen, när ladeaggreatet holdes i hænderne eller flyttes.

Forebyggelse af risiko for brand eller skade på batteriopladeren.

• Anvend ikke strøm fra en generator på en motor.
• Tildæk ikke ventilitationshullerne på ladeaggregatet og på batteripakken.
• Tag opladeren ud af forbindelse, när den ikke skal anvendes.

Li-ion batteripakning

BEMÆRK:

Batteripakningen er ikke fuldt opladet på købstidspunktet. Sørg for at oplade batteriet før brugen.

Batterioplader

1. Stik opladerens stik ind i en stikkontakt fra lysnettet.

2. Sæt batteripakningen helt ind i opla- deren.

3. Sæt flugtemærkerne på linje og anbring batteriet på dokken på opladeren.

4. Tryk fremad i pilens retning.

1. Under opladningen vil opladelampen lyse.

Når opladningen er afsluttet, vil en indre elektronisk omskifter automatisk udløses til forhindring af overopladning.

- Opladningen starter ikke, hvis batteripakningen er varm (for eksempel, umiddelbart efter ekstra svær betjening.)

Den orangefarvede lampe blinker, indtil batteriet er kølet af.

Opladningen begynder straks derefter.

1. Opladelampen (grøn) blinker langsomt, när batteriet er omkring 80% opladet.
2. Når opladningen er færdig, vil den grønne opladelampe slukke.
3. Hvis temperaturen af batteripakningen er 0°C eller mindre, vil det tage længere at oplade batteripakningen helt, sammenlignet med standardopladetiden.

Selv hvis batteriet er fuldt opladet, vil det have omkring 50% af effekten i et fuldt opladet batteri ved normal brugstemperatur.

1. Rådfør dig med en autoriseret forhandler, hvis opladelampen (grøn) ikke slukker.
2. Hvis en fuldt opladet batteripakning sættes ind i opladeren igen, vil opladelampen begynde at lyse. Efter nogle minutter vil den grønne opladelampe slukke.
3. Fjern batteripakningen, mens batteripakningens udløserknap holdes oppe.

Udløserknap på batteripakningen

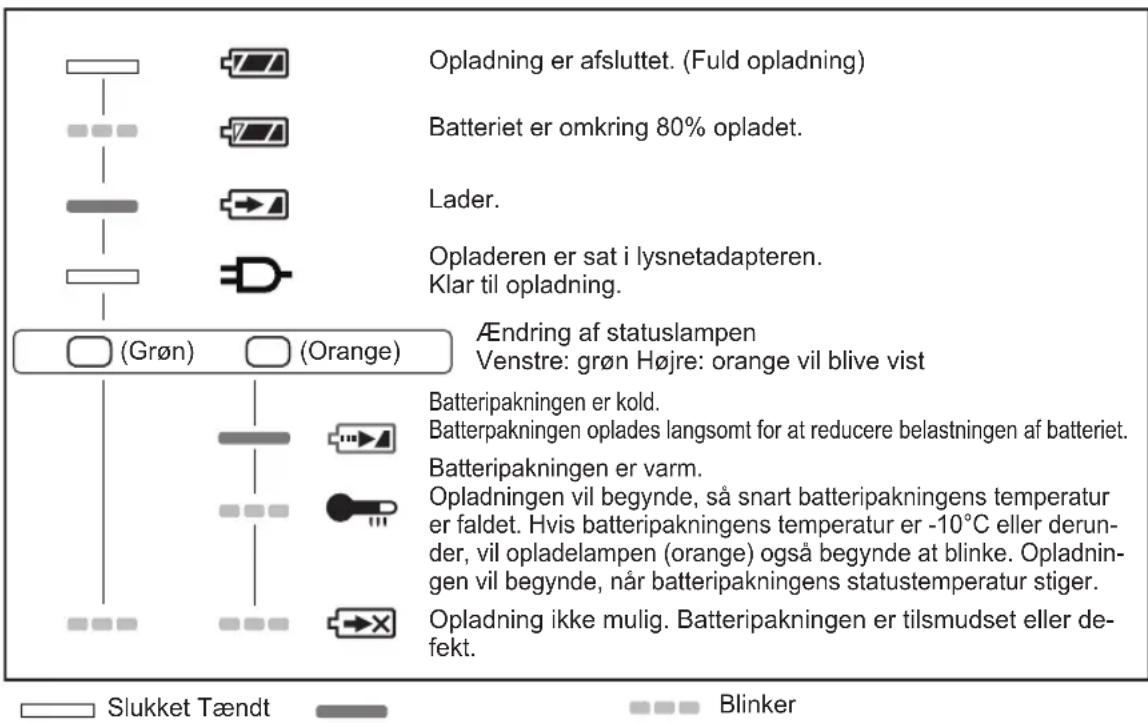

LAMPEINDIKERINGER

Brugerinformation om indsamling og bortskaffelsse af elektronikskrot og brugte batterier

Disse symboler på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald. Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding resp. recycling i henhold til gældende nationale bestemmelser samt direktiverne 2002/96/EF og 2006/66/EF.

Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig affaldsbehandling.

∅nsker du mere udførlig information om indsamling og recycling af gamle produkter og batterier, kan du henvende dig til din kommune, deponeringsselskabet eller stedet, hvor du har købt produkterne.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

[Information om bortskaffelse i lande uden for Den Europæiske Union]

Disse symboler gælder kun inden for Den Europæiske Union. ∅nsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.

Information om batterisymbol (to eksempler nedenfor):

Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.

V. VEDLIGEHOLDELSE

• Brug kun er tør, blød klud til at tørre apparatet af med. Brug ikke en fugtig klud, fortynder, benzin eller andre flygtige opløsningsmidler til rengøringen.
• I tilfælde af, at indersiden af værktøjet eller batteripakningen er blevet udsat for vand, skal de tømmes for vand og lægges til tørre så hurtigt som muligt. Fjern omhyggeligt alt støv og alle jernspåner, som måtte have samlet sig inden i værktøjet. Ret henvendelse til et reparationsværksted, hvis der er nogen problemer med anvendelse af værktøjet.

VI. TILBEH∅R

Anvend kun bits, som passer til størrelsen af borpatronen.

VII. APPENDIKS

MAKS. TILLADTE KAPACITETER

Model EY7442 EY7450 EY7950
Skrue-idrivning	Maskinskrue M8
	Træskrue ø 10 mm eller ø 6,8 mm
Boring	Selvborende skrue	ø 6 mm
	Til træ ø 36 mm
	Til metal ø 13 mm
	Til murværk ø 13 mm

HOVEDENHED

Model EY7442 EY7450 EY7950
Motorspænding 14,4 V 18 V
Ubelastet hastighed	Lav	0 - 410 min^-1	0 - 430 min^-1
	Høj 0 – 15	30 min ^-1	0 - 1650 min^-1
Slaghastighed per minut	Lav	--- 1800 – 7740 min		^-1
	Høj ---			6840 - 29700 min^-1
Borepatron-kapacitet		ø 1,5 mm – ø 13 mm
Koblingsmoment Ca 1,0 N·m – 6,9 N·m
Længde i alt		218 mm	218 mm	235 mm
Vægt (med batteripakning)		2,05 kg	2,15 kg	2,3 kg
Støjvibration		Se det inkluderede ark

BATTERIPAKNING

Model nr.	EY9L41	EY9L42	EY9L44	EY9L45	EY9L50	EY9L51
Opbevaringsbatteri	Li-ion batteri
Batterispænding	14,4V DC(3,6 V × 4 celler)		14,4V DC(3,6 V × 8 celler)		18V DC(3,6 V × 10 celler)

BATTERIOPLADER

Model nr. EY0L81
Mærkedata Se mærkepladen på undersiden af opladeren.
Vægt 0,93 kg
Opladningstid	EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51
	Brugbar: 45min	Brugbar: 30min	Brugbar: 50min	Brugbar: 65min	Brugbar: 50min	Brugbar: 65min
	Fuld: 60min	Fuld: 35min	Fuld: 65min	Fuld: 80min	Fuld: 65min	Fuld: 80min
Model nr. EY0L82
Mærkedata Se mærkepladen på undersiden af opladeren.
Vægt 0,93 kg
Opladningstid	EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51
	Brugbar: 35min	Brugbar: 30min	Brugbar: 40min	Brugbar: 50min	Brugbar: 40min	Brugbar: 55min
	Fuld: 50min	Fuld: 35min	Fuld: 55min	Fuld: 60min	Fuld: 55min	Fuld: 70min

BEMÆRK: Denne oversigt kan inkludere modeller, der ikke fås i dit område.

Se venligst det nyeste, almindelige katalog.

BEMÆRK: Med hensyn til forhandlernavn og adresse henvises til det vedlagte garantikort.

Originalanvisningar: Engelska

Læs hæftet med "Sikkerhedsinstruktio- ner" samt det følgende før brug.

II. EKSTRA SIKKER-HEDSREGLER

Oppladbare batterier har en begrenset levetid. Hvis brukstiden er uvanlig kort selv etter en korrekt opplading, bør batteriet byttes ut med et nytt.

Batteripakkesikringen/- -løsnemekanisme

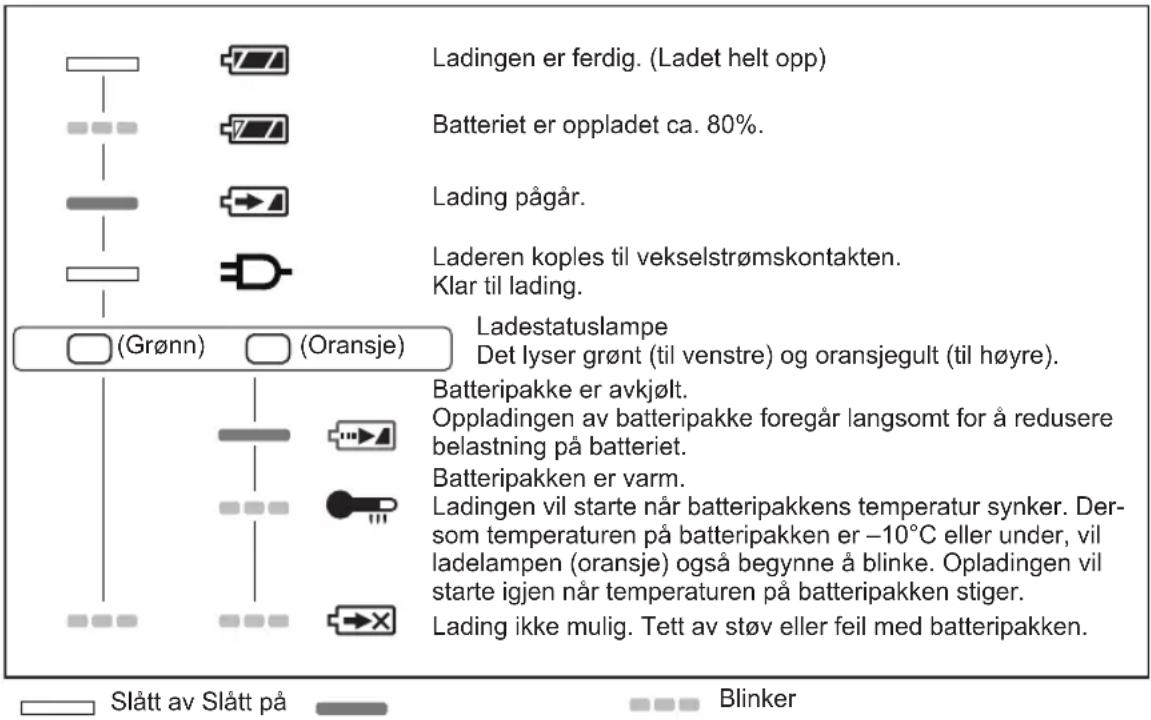

LAMPEINDIKATORER

MERK: Forhandlerens navn og adresse står på det vedlagte garantibeviset.
