Producttype	Draadloze boor- en schroefmachine
Merk	Panasonic
Model	EY 7950 LS2S
Batterijspanning	14,4 V
Batterijtype	Lithium-ion
Batterijcapaciteit	2,0 Ah
Boorkop	Snelspan, capaciteit 1,5-13 mm
Onbelast toerental (lage snelheid)	0-550 omw/min
Onbelast toerental (hoge snelheid)	0-1600 omw/min
Maximaal koppel	45 Nm
Aantal versnellingen	2
Max. boordiepte hout	38 mm
Max. boordiepte staal	13 mm
Max. boordiepte metselwerk	16 mm
Gewicht (met accu)	1,6 kg
Afmetingen (L x H x D)	250 x 200 x 80 mm
Voeding	Oplaadbare accu
Hoofdfuncties	Boren, schroeven, hameren
Veiligheid	Motorrem, spindelvergrendeling
Onderhoud en reiniging	Reinigen met een droge doek, vermijd oplosmiddelen
Reserveonderdelen	Accu, oplader, boorkop

Veelgestelde vragen - EY 7950 LS2S PANASONIC

Hoe vervang ik de boorkop?

Om de boorkop te vervangen, zorg ervoor dat het gereedschap is losgekoppeld van de accu. Gebruik een inbussleutel om de bevestigingsschroef in de boorkop los te draaien, draai de boorkop vervolgens tegen de klok in om deze te verwijderen. Installeer de nieuwe boorkop door met de klok mee te draaien en draai de schroef weer vast.

Hoe gebruik ik de hamerstand?

De hamerstand wordt geactiveerd door de selectiering achter de boorkop te draaien. Zet deze op het hamersymbool. Deze stand is ideaal voor boren in metselwerk en beton.

Welke accu gebruiken met dit model?

Gebruik alleen originele compatibele Panasonic accu's, type 14,4 V Lithium-ion. Accu's van andere merken kunnen het gereedschap beschadigen of de prestaties verminderen.

Hoe stel ik het aankoppel in?

Draai aan de koppelinstelring achter de boorkop. De cijfers geven het koppelniveau aan, van 1 (laag) tot 20 (hoog). Gebruik voor boren het boorsymbool dat de koppelbegrenzing uitschakelt.

Hoe keer ik de draairichting om?

Gebruik de draairichtingschakelaar boven de trekker. Schuif deze naar links voor vooruit (schroeven) en naar rechts voor achteruit (losschroeven). Verander niet van richting terwijl de motor draait.

Wat te doen als de boormachine niet start?

Controleer eerst of de accu correct is geplaatst en opgeladen is. Als deze is opgeladen, probeer dan een andere accu. Zorg ervoor dat de vergrendelingsschakelaar niet is geactiveerd. Als het probleem aanhoudt, neem dan contact op met een Panasonic servicecentrum.

Hoe reinig ik de boormachine?

Gebruik een droge, zachte doek om de buitenkant af te vegen. Gebruik nooit oplosmiddelen of schurende middelen. Maak regelmatig de ventilatiesleuven schoon met perslucht om stofophoping te voorkomen.

Hoe vervang ik de accu?

Druk op de twee ontgrendelingsknoppen aan de zijkanten van de accu en trek deze naar buiten om te verwijderen. Plaats de nieuwe accu door deze erin te schuiven tot u een klik hoort. Zorg ervoor dat deze goed vergrendeld is.

Wat is de garantie op dit gereedschap?

Panasonic biedt 2 jaar garantie op fabricagefouten. De garantie dekt geen normale slijtage, accu's of schade door verkeerd gebruik. Bewaar uw aankoopbewijs.

Waar vind ik reserveonderdelen?

U kunt reserveonderdelen bestellen bij een erkende Panasonic dealer of op de officiële website. Zoek naar de exacte referentie van het onderdeel (bijvoorbeeld accu: EY-9L14B).

GEBRUIKSAANWIJZING EY 7950 LS2S PANASONIC

Nederlands: Bladzijde 52

Español: Página 63

Dansk: Side 74

Svenska: Sid 84

Norsk: Side 94

Suomi: Sivu 104

FUNCTIONAL DESCRIPTION

Zorg ervoor het accudeksel te gebruiken

• Wanneer de accu niet wordt gebruikt, de accu op een zodanige manier bewaren dat vreemde bestanddelen zoals stof en water, enz. de aansluitingen niet kunnen verontreinigen.
• Kijk bij het laden van de accu of de aansluitingen op de acculader vrij zijn van vreemde bestanddelen zoals stof en water, enz. Reinig de aansluitingen als u vreemde bestanddelen op de aansluitingen aantreft. De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beïnvloed worden door vreemde bestanddelen zoals stof en water, enz.

OPGELET: Let bij het gebruik van het gereedschap op deze wijze op het volgende om de motor en de accu te beschermen.

- Als de motor of de accu oververhit raakt, wordt de beveiligingsfunctie geactiveerd en zal de motor of de accu stoppen met werken. Het oververhittingwaarschuwingslampje op het bedieningspaneel brandt of knippert wanneer deze beveiligingsfunctie is geactiveerd.

Voor een veilig gebruik

• Het aanbrengen van de accu moet om veiligheidsredenen in twee stappen worden uitgevoerd. Zorg dat de accu vóór gebruik goed op het gereedschap is bevestigd.
• Als de accuset niet goed is bevestigd, gaan het oververhitting-waarschuwingslampje (accu/motor) en het waarschuwingslampje voor lage accuspanning knipperen en draait de bit niet op het apparaat, zoals gebruikelijk. Dit is een waarschuwing dat het apparaat niet op veilige wijze kan worden gebruikt, zelfs niet als een schakelaar wordt bediend. Plaats de accu in het gereedschap totdat het rode label verdwijnt.

E

Originele gebruiksaanwijzing: Engels Vertaling van de originele gebruiksaanwijzing: Andere talen

Lees de "Veiligheidsadviezen" in het afzonderlijke boekje en de onderstaande voorschriften alvorens gebruik.

I. TOEPASSING

Deze gereedschappen kunnen gebruikt worden voor het vastdraaien van schroeven in de draaierstand en voor het boren van gaten in hout en metaal in de boorstand. Bovendien kan model EY7950 worden gebruikt voor het boren van gaten in zacht beton en soortgelijk materiaal in de klopboorstand.

Lees de "Veiligheidsadviezen" in het afzonderlijke boekje en de onderstaande voorschriften alvorens gebruik.

II. EXTRA VEILIG- HEIDSVOOR- SCHRIFTEN

1) Draag oorbeschermers.
Blootstelling aan lawaai kan gehoorverlies veroorzaken.
2) Gebruik de extra handgreep die met het gereedschap is meegeleverd.
Verlies van controle kan letsel veroorzaken.
3) Houd elektrisch gereedschap vast aan de daarvoor bestemde geïsoleerde grepen als het snijgereedschap in contact kan komen met verborgen bedrading. Als het gereedschap in contact komt met bedrading waar stroom op staat, kan de gebruiker via de metalen delen van het gereedschap een elektrische schok krijgen.
4) Draag een stofmasker als het werk stof veroorzaakt.
5) Denk eraan dat dit gereedschap altijd gebruiksklaar is zonder dat er een stekker in het stopcontact gestoken hoeft te worden.
6) Bij het boren of schroeven in muren en vloeren is het mogelijk dat u elektriciteitsdraden raakt. RAAK DERHALVE NOOIT DE ZESKANTBOORKOP OF ANDERE METALEN ONDERDELEN VAN HET GEREEDSCHAP AAN! Houd het gereedschap alleen aan de plastic handgreep vast zo- dat u geen elektrische schok krijgt als u per ongeluk een elektriciteitsdraad raakt.
7) Laat de startschakelaar onmiddellijk los als de bit vast komt te zitten. Op deze manier kunt u voorkomen dat de motor overbelast wordt en de motor of de accu wordt beschadigd.
Draai een vastzittende bit in omgekeerde draairichting los.
8) Bedien de links/rechtsschakelaar NIET zolang de startschakelaar is ingedrukt. Anders wordt de accu snel ontladen en kan het gereedschap worden beschadigd.
9) De acculader wordt tijdens het opla- den warm. Dit is normaal. Laad de accu echter NIET te lang op.

10) Zet de links/rechtsschakelaar in de middelste stand (schakelaarvergrendeling) indien u het gereedschap opbergt of meeneemt.
11) Overbelast het gereedschap niet door de startschakelaar (toerentalregeling) slechts zo ver in te drukken dat de motor tot stilstand komt.
12) Bedien de snelheidskeuzeschakelaar (LAAG-HOOG) niet terwijl u de startschakelaar indrukt. Dit kan resulteren in een snelle uitputting van de oplaadbare accu of beschadiging van het interne mechanisme van de motor.

Symbool	Betekenis
V Volt
---	Gelijkstroom
n_0	Onbelast
... min ^-1	Omwentelingen of toeren per minuut
Ah	Elektrische capaciteit van de accu
	Voorwaartse rotatie
	Achterwaartse rotatie
	Klopboren
	Alleen draaien
	Om het risico van letsel te verminderen, dient de gebruiker de gebruiksaanwijzing te lezen en ter kennis te nemen.
	Alleen voor gebruik bin-nenshuis.

⚠ WAARSCHUWING!

• Gebruik uitsluitend Panasonic-accu's die bestemd zijn voor gebruik met dit oplaadbare gereedschap.
• Panasonic kan niet aansprakelijk worden gesteld voor beschadigingen of ongelukken veroorzaakt door het gebruik van een gerecyclede accu of een namaak-accu.
• Accu's niet verbranden of aan extreme hitte blootstellen.
• Accu's niet doorboren met voorwerpen als spijkers, niet blootstellen aan harde schokken, niet demonteren en niet wijzigen.
• Laat geen metalen voorwerpen in contact komen met de aansluitingen van de accu.
• De accu niet opbergen of vervoeren in dezelfde verpakking als spijkers of vergelijkbare metalen voorwerpen.
• De accu niet opladen bij grote hitte, zoals naast een vuur of in direct zonlicht. De accu kan hierdoor oververhit raken, in brand vliegen of exploderen.
• Gebruik uitsluitend de bijbehorende la- der voor het opladen van de accu. De accu kan anders gaan lekken, over- verhit raken of exploderen.
• Bevestig altijd het accudeksel nadat u de accu van het gereedschap of de acculader hebt losgemaakt. Het is anders mogelijk dat de accupolen kortgesloten worden met mogelijk brand tot gevolg.
• Wanneer de accu versleten is, moet deze door een nieuwe worden vervangen.

Als u een versleten of beschadigde accu blijft gebruiken, kan dit resulteren in hitteontwikkeling, ontbranding of barsten van de accu.

III. MONTAGE

Bevestigen of verwijderen van de bit

OPMERKING:

Voordat u de bit bevestigt of verwijdert, moet u de accu losmaken van het gereedschap of de schakelaar in de middenstand zetten (schakelaarvergrendeling).

Dit gereedschap is uitgerust met een sleutelloze boorkop.

1. Bevestigen

Steek de bit naar binnen en draai de vergrendelkraag rechtsom (gezien vanaf de voorkant) totdat deze geen klikgeluiden meer maakt en de bit stevig vastzit.

2. Verwijderen

Draai de vergrendelkraag linksom (gezien vanaf de voorkant) en verwijder dan de bit.

Als de bit erg veel speling in de boorkop heeft, zet u het gereedschap vast en ① opent dan de boorkopklauwen door aan de vergrendelkraag te draaien, waarna u ② de schroef (linksdraaiende schroefdraad) met een schroevendraaier linksom draait (gezien vanaf de voorkant).

Bevestigen en verwijderen van de accu

1. Bevestigen van de accu:

Zet de uitlijntekens tegenover elkaar en bevestig de accu.

- Schuif de accu op het gereedschap totdat deze op de plaats vastklikt.

2. Verwijderen van de accu:

Trek vanaf de voorkant aan de knop om de accu los te maken.

Steungreep

Zet de steungreep op de machine en draai de steungreep stevig vast.

Gebruik altijd de steungreep om verzekerd te zijn van een veilig gebruik.

IV. BEDIENING

[Op het gereedschap]

Bediening van de schakelaar

1. De draaisnelheid neemt toe naarmate de startschakelaar verder wordt ingedrukt. Wanneer u begint, drukt u de startschakelaar een klein stukje in zodat de snelheid niet meteen te hoog is.

2. Aangezien er een elektronische regeleenheid met terugkoppeling is toegepast, zal er ook bij lage snelheid een sterk draaimoment zijn.

3. De rem treedt in werking wanneer de startschakelaar wordt losgelaten, waardoor de motor meteen stopt.

OPMERKING:

• Wanneer de rem in werking treedt, is het mogelijk dat u een remgeluid hoort. Dit is normaal.
• Er kunnen vonken van de motorborstel zichtbaar zijn door de ventilatiegaten in de behuizing aan de achterkant van het gereedschap tijdens omschakelen en afremmen van de motor als gevolg van de belasting op de motor. Dit duidt echter niet op een probleem in het gereedschap.

OPGELET:

Wanneer u het apparaat gebruikt door de trekker over te halen kan er mogelijk een opstarttijd zijn voordat de draaiing begint. Dit is geen signaal dat op een defect wijst.

* Deze opstarttijd ontstaat wanneer de trekker voor de eerste keer wordt overgehaald na het installeren van een nieuw accupack of wanneer het apparaat minstens 1 minuut (of minstens 5 minuten wanneer het LED-lampje aan is) niet gebruikt is. De draaiing begint zonder opstarttijd tijdens het tweede en het daaropvolgende gebruik.

Bediening van de startschake- laar en de links/rechtsschakelaar

OPGELET:

Bedien de links/rechtsschakelaar niet voordat de bit volledig tot stilstand is gekomen, om beschadiging van de motor te voorkomen.

Bediening van de schakelaar voor rechtsomdraaien

1. Druk de schakelaar voor rechtsomdraaien in.
2. Druk de startschakelaar iets in om het gereedschap langzaam te laten beginnen met draaien.
3. Naarmate de startschakelaar dieper wordt ingedrukt, neemt het toerental toe om de schroeven op efficiënte wijze vast te draaien en te boren. De rem treedt in werking en de boorkop komt vrijwel onmiddellijk tot stilstand wanneer de startschakelaar wordt losgelaten.
4. Zet de schakelaar na gebruik in de middelste stand (vergrendelstand).

Bediening van de schakelaar voor linksomdraaien

1. Druk de schakelaar voor linksomdraaien in. Controleer vóór gebruik de draairichting van de boorkop.
2. Druk de startschakelaar iets in om het gereedschap langzaam te laten beginnen met draaien.
3. Zet de schakelaar na gebruik in de middelste stand (vergrendelstand).

Instellen van het koppelingsdraaimoment

Stel het draaimoment in op een van de 18 koppelingsstanden of kies de "2" stand. (EY7442, EY7450).

Stel het draaimoment in op een van de 18 koppelingsstanden of kies de "2", "↑" stand. (EY7950).

OPMERKING:

Stop de werking van het gereedschap en neem dit van het materiaal af wanneer u vanaf de boorfunctie naar de hamerfunctie overschakelt of wanneer u vanaf de hamerfunctie overschakelt op de boorfunctie door aan de koppelingshendel te draaien.

OPGELET:

Zet de koppelingsinstelling op deze markering (↓)alvorens het gereedschap feitelijk in gebruik te nemen.

Als de koppelingshandgreep niet op "boren" of "hameren" kan worden ingesteld na het boren met de koppelingsfunctie, zet u de koppelingshandgreep op stand "1" en bedient dan de koppeling gedurende een seconde.

Instellen van de snelheid

Kies een hoge of lage snelheid, afhankelijk van de klus.

Hoe dieper de startschakelaar met variabele snelheidsregeling wordt ingedrukt, hoe sneller het gereedschap zal draaien.

WAARSCHUWING:

- Adem geen rook in die door het gereedschap of de accu wordt uitgestoten, want dit kan schadelijk zijn voor uw gezondheid.

OPGELET:

• Controleer voor gebruik de instelling van de snelheidskeuzeschakelaar.
• Gebruik een lage snelheid wanneer een hoog draaimoment is vereist bij de karwei. (Bij gebruik van een hoge snelheid wanneer een hoog draaimoment is vereist, kan de motor defect raken.)

- Gebruik het gereedschap niet op een manier waarbij de motor kan vastlopen.

Hierdoor kan het gereedschap of de accu beschadigd raken, met rook of brand tot gevolg.

- Bedien de snelheidskeuzeschakelaar (LAAG-HOOG) niet terwijl u de startschakelaar indrukt. Dit kan resulteren in een snelle uitputting van de oplaadbare accu of beschadiging van het interne mechanisme van de motor.

* Zie de technische gegevens voor de "AANBEVOLEN MAXIMALE CAPACITEITEN".

OPGELET:

• Om te voorkomen dat de behuizing van het gereedschap te heet wordt, mag het gereedschap niet zo lang gebruikt worden dat er twee of meer accu's achter elkaar nodig zijn. Laat het gereedschap tussen twee accu's door voldoende afkoelen.
• Zorg dat de ventilatiegaten aan de zijkanten van het gereedschap tijdens het gebruik niet afgedekt worden. Dit om te voorkomen dat het gereedschap door onvoldoende koeling defect raakt.
• Zorg dat u het gereedschap (motor) NIET overbelast. Dit kan resulteren in beschadiging.
• Hanteer het gereedschap op zodanige wijze dat lucht die uit de ventilatiegaten wordt geblazen niet direct op de huid wordt geblazen. Dit om brandwonden te voorkomen.

Bit-vergrendelfunctie

1. Wanneer een schroefbit in het gereedschap vergrendeld is, kan het gereedschap als gewone schroevendraai-er worden gebruikt zonder dat de schakelaar wordt ingedrukt (maximaal aan-draaimoment 40 N·m, 408 kgf-cm, 353 in-lbs).

In de boorkop is een geringe speling voelbaar, maar dit is geen defect.

1. Deze functie is handig wanneer schroeven moeten worden ingedraaid met een groter aandraaimoment dan het gereedschap kan leveren (stand 2 op de koppeling), om te controleren of een schroef goed vastzit of om een schroef die extreem vastzit los te draaien.

Alvorens het LED-lampje te gebruiken, altijd eenmaal de hoofdschakelaar aantrekken. Druk op de LED lamp-je knop.

Het lampje verbruikt erg weinig stroom en zal de prestatie van het gereedschap en de capaciteit van de accu bijna niet beïnvloeden.

OPGELET:

• Het ingebouwde LED-lampje is slechts bedoeld om het werkgebied kortstondig te verlichten.
• Gebruik het lampje niet als vervanging voor een normale zaklantaarn, want het licht is niet sterk genoeg.
• Het LED-lampje wordt uitgeschakeld wanneer het gereedschap gedurende 5 minuten niet is gebruikt.

Opgelet: KIJK NIET RECHTSTREEKS IN DE LICHTSTRAAL.

Ander gebruik van de bedieningsorganen, andere afstellingen of procedures dan hier beschreven kunnen leiden tot blootstelling aan gevaarlijke straling.

(2) Oververhitting-waarschu-wingslampje

Uit (normale werking)

Knippert: Oververhitting (accu)

De werking van het gereedschap is gestopt omdat de motor of de accu te heet is geworden.

Let bij het gebruik van het gereedschap op deze wijze op het volgende om de motor en de accu te beschermen.

- Als de motor of de accu oververhit raakt, wordt de beveiligingsfunctie geactiveerd en zal de motor of de accu stoppen met werken. Het oververhitting-waarschuwingslampje op het bedieningspaneel brandt of knippert wanneer deze beveiligingsfunctie is geactiveerd.

• Wanneer de oververhitting-beveiligingsfunctie is gactiveerd, moet u het gereedschap goed laten afkoe-len (minstens 30 minuten). Het gereedschap kan weer gebruikt worden wanneer het oververhitting-waarschu-wingslampje uitgaat.
• Zorg ervoor dat u het gereedschap niet zodanig gebruikt dat de oververhitting-beveiligingsfunctie veelvuldig in werking treedt.
• Als het gereedschap continu wordt gebruikt onder omstandigheden met hoge belasting of bij hoge omgevingstemperaturen (zoals in de zomer), bestaat de kans dat de oververhitting-beveiligingsfunctie veelvuldig in werking treedt.
• Als het gereedschap wordt gebruikt bij lage omgevingstemperaturen (zoals in de winter) of als deze tijdens gebruik veelvuldig wordt stopgezet, bestaat de kans dat de oververhitting-beveiligingsfunctie niet in werking treedt.
• De prestatie van de EY9L42 is aanzienlijk minder bij temperaturen lager dan 10°C als gevolg van de gewijzigde werkomstandigheden en andere factoren.
• De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F). Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert.
• Laat een koude accu (kouder dan 0°C (32°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen.

(3) Waarschuwingslampje voor lage accuspanning

Uit (normale werking)
Knippert (Accu is ontladen) De accu-beveiligings- functie is geactiveerd.

Buitensporige (volledige) ontlading van een Li-ion accu heeft een zeer nadelige invloed op de levensduur van de accu. Het gereedschap is uitgerust met een accu-beveiligingsfunctie om buitensporige ontlading van de accu te voorkomen.

• De accu-beveiligingsfunctie wordt geactiveerd meteen voordat de accu ontladen is en zorgt ervoor dat het waarschuwingslampje voor lage accuspanning begint te knipperen.
• Als u ziet dat het waarschu-wingslampje voor lage accuspanning knippert, moet u de accu meteen opladen.
• Als u het gebruik begint met een accu die niet voldoende is opgeladen, dan kan het zijn dat het apparaat ineens stopt met werken zonder dat het 'accu bijna leeg'-waarschuwingslampje eerst flikkert. Dit is een teken dat er te weinig accuvermogen is en dat het accupack voor verder gebruik zal moeten worden opgeladen.
• Als er plotseling te veel vermogen wordt gevergd van het apparaat kan de motor vergrendelen, de beveiligingssensor tegen overontlading is mogelijk ingeschakeld en het 'accu bijna leeg'-waarschuwingslampje kan flikkeren. Het lampje zal ophouden met flikkeren wanneer u de oorzaak van de motorvergrendeling oplost en het apparaat opnieuw start.

[Accu]

Voor een juist gebruik van de accu

Li-ion accu

• Voor een optimale levensduur van de Li-ion accu moet u de accu na gebruik opbergen zonder dat u deze oplaadt.
• Kijk bij het laden van de accu of de aansluitingen op de acculader vrij zijn van vreemde bestanddelen zoals stof en water, enz. Reinig de aansluitingen als u vreemde bestanddelen op de aansluitingen aantreft.

De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beinvloed worden door vreemde bestanddelen zoals stof en water, enz.

- Wanneer de accu niet wordt gebruikt, dient u deze uit de buurt van metalen voorwerpen te houden zoals paperclips, munten, sleutels, nagels, schroeven of andere kleine metalen voorwerpen die de aansluitpunten van de accu met elkaar in contact kunnen brengen.

Wanneer de aansluitpunten van de accu worden kortgesloten, kan dit resulteren in vonken, brandwonden of zelfs brand.

• Zorg er bij gebruik van de accu voor dat de werkplaats goed geventileerd is.
• Wanneer de accu van het gereedschap wordt losgemaakt, moet u meteen het accudeksel op de accu aanbrengen om te voorkomen dat er stof en vuil op de accu-aansluitingen komt waardoor er kortsluiting kan ontstaan.

Levensduur van de accu

De levensduur van de oplaadbare accu is niet onbeperkt. U dient een nieuwe accu aan te schaffen indien de gebruikstijd na de accu geladen te hebben aanzienlijk korter wordt.

Recyclen van de accu

ATTENTIE:

Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen, dient u de accu naar een hiervoor bestemd inzamelpunt te brengen.

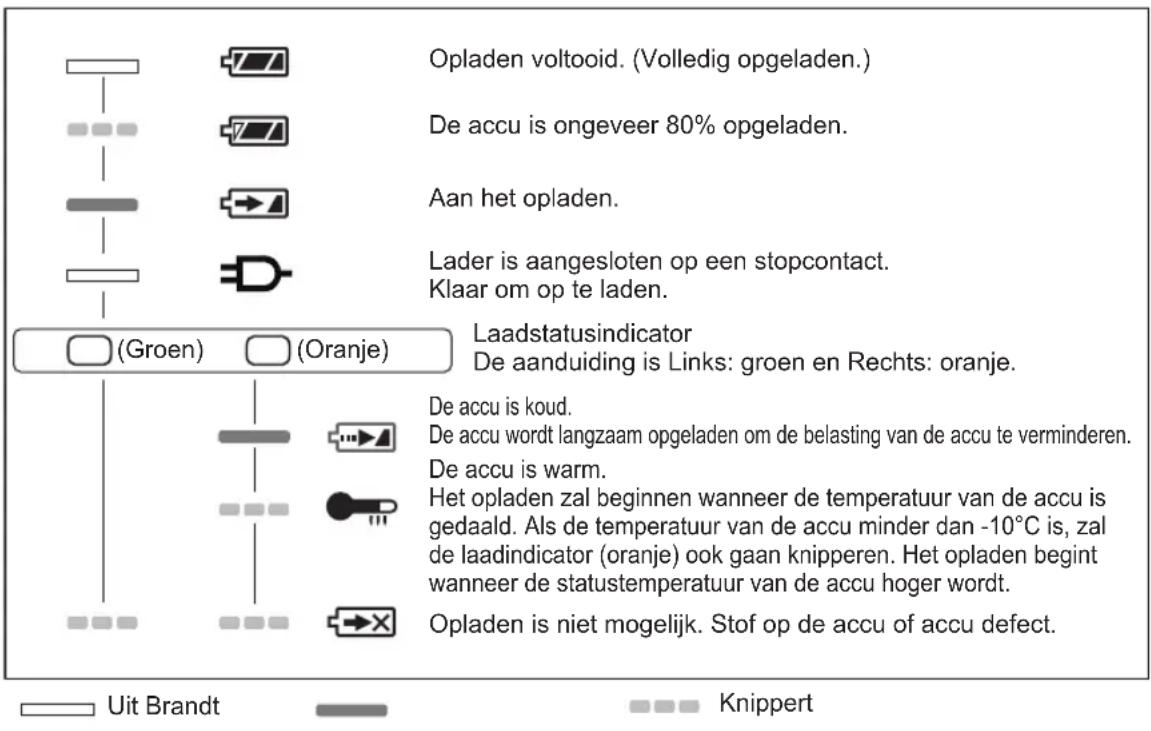

[Acculader]

Opladen

OPGELET

- Als de temperatuur van de accu onder ongeveer -10^ komt, zal het

laden automatisch stopgezet worden om beschadiging van de accu te voorkomen.

• De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F). Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert.
• Laat een koude accu (kouder dan 0°C (32°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen.
• Laat de lader afkoelen wanneer u meer dan twee accu's na elkaar oplaadt.
• Steek uw vingers niet in de contactopening wanneer u de lader vastpakt.

Om brandgevaar en beschadiging van de acculader te voorkomen.

• Gebruik geen stroom van een motorgenerator.
• Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt.
• Maak de acculader los wanneer deze niet wordt gebruikt.

Li-ion accu

OPMERKING:

De accu is niet volledig opgeladen wanneer u deze koopt. Laad de accu daarom voor gebruik op.

Acculader

1. Steek de lader in een stopcontact.

2. Plaats de accu goed in de lader.

3. Zet de uitlijntekens tegenover elkaar en plaats de accu in de acculader.

4. Schuif de accu in de richting van de pijl naar voren.

1. De laadindicator licht op tijdens het laden.

Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overla- den.

- Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik). De oranje standby-indicator knippert tot de accu is afgekoeld. Vanaf dat moment wordt de accu automatisch opnieuw geladen.

1. De laadindicator (groen) knippert langzaam wanneer de accu ongeveer 80% is opgeladen.
2. Wanneer het opladen is voltooid, zal de groene laadindicator uitgaan.
3. Als de temperatuur van de accu minder dan 0°C is, zal het volledig opla- den van de accu langer duren dan de standaard oplaadtijd.

Zelfs nadat de accu volledig is opgeladen, zal deze in dit geval slechts ongeveer 50% van het accuvermogen hebben in vergelijking met een accu die bij normale bedrijfstemperatuur volledig is opgeladen.

1. Als de laadindicator (groen) niet uitgaat, moet u contact opnemen met een officiële dealer.
2. Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten zal de groene laadindicator uitgaan.
3. Verwijder de accu terwijl u de accuontgrendeltoets omhoog houdt.

Accu-ontgren-deltoets

LAMPINDICATIES

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

Opmerking over het batterijensymbool (beneden twee voorbeelden):

Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld.

V. ONDERHOUD

• Maak het gereedschap met een droge, zachte doek schoon. Gebruik nooit een vochtige doek, witte spiritus, benzine of andere ontvlambare middelen om het gereedschap schoon te maken.
• In het geval er water binnen in het gereedschap of de accu is terechtgekomen, zo spoedig mogelijk het water laten uitlekken en laten drogen. Verwijder nauwkeurig alle stof of ijzervijlsel dat zich binnen in het gereedschap heeft verzameld. Neem contact op met een reparatiedienst als u bij het gebruik van het gereedschap problemen ondervindt.

VI. ACCESSOIRES

Gebruik alleen bits die geschikt zijn voor de maat van de boorkop.

VII. AANHANGSEL

AANBEVOLEN MAXIMALE CAPACITEITEN

Model EY7442 EY7450 EY7950
Schroeven	Machineschroef M8
	Houtschroef	10 mm of 6,8 mm
Boren	Zelfborendeschroef	6 mm
	In hout 36 mm
	In metaal 13 mm
	Voor metselwerk 13 mm

GEREEDSCHAP

Model EY7442 EY7450 EY7950
Motorspanning 14,4 V 18 V
Onbelast toe- rental	Laag 0 – 4	10 min -1	0 – 430 min-1
	Hoog 0 – 1	530 min -1	0 – 1650 min-1
Aantal kloppen per minuut	Laag --- 1800 – 7740 min			-1
	Hoog ---			6840 – 29700 min-1
Boorkopcapaciteit ø 1,5 mm – ø 13 mm
Koppelingsdraaimoment Ong		1,0 N·m – 6,9 N·m
Totale lengte 218 mm 218 mm		235 mm
Gewicht (met accu) 2,05 kg 2,15 kg 2,3 kg
Geluid en trillingen		Zie het meegeleverde blad.

ACCU

Modelnr.	EY9L41	EY9L42	EY9L44	EY9L45	EY9L50	EY9L51
Soort accu	Li-ion accu
Accuspanning	14,4V DC(3,6 V × 4 cellen)		14,4V DC(3,6 V × 8 cellen)		18V DC(3,6 V × 10 cellen)

ACCULADER

Modelnr.	EY0L81
Toelaatbaar vermogen	Zie het specificatieplaatje op de onderkant van de acculader.
Gewicht	0,93 kg
Laadtijd	EY9L41	EY9L42	EY9L44	EY9L45	EY9L50	EY9L51
	Laadtijd: 45min	Laadtijd: 30min	Laadtijd: 50min	Laadtijd: 65min	Laadtijd: 50min	Laadtijd: 65min
	Vol: 60min	Vol: 35min	Vol: 65min	Vol: 80min	Vol: 65min	Vol: 80min
Modelnr.	EY0L82
Toelaatbaar vermogen	Zie het specificatieplaatje op de onderkant van de acculader.
Gewicht	0,93 kg
Laadtijd	EY9L41	EY9L42	EY9L44	EY9L45	EY9L50	E Y9L51
	Laadtijd: 35min	Laadtijd: 30min	Laadtijd: 40min	Laadtijd: 50min	Laadtijd: 40min	Laadtijd: 55min
	Vol: 50min	Vol: 35min	Vol: 55min	Vol: 60min	Vol: 55min	Vol: 70min

OPMERKING: In deze tabel zijn mogelijk modellen opgenomen die niet in de handel verkrijgbaar zijn.

Zie de meest recente algemene catalogus.

OPMERKING: Zie de ingesloten garantiekaart voor de naam en het adres van de dealer.
