GEBRUIKSAANWIJZING EY6405 PANASONIC

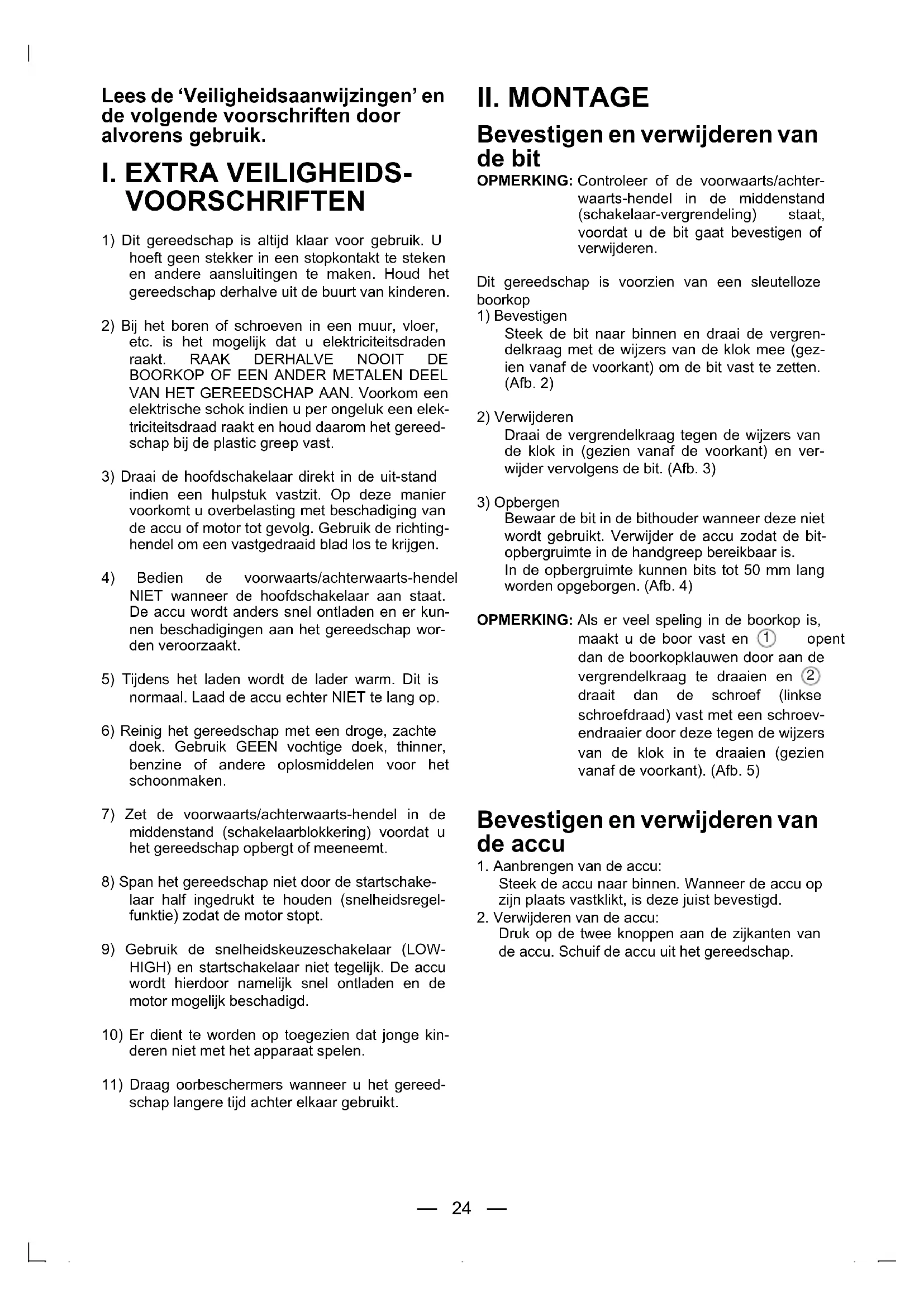

VOORSCHRIFTEN 1) Dit gereedschap is altijd klaar voor gebruik. Uhoeft geen stekker in een stopkontakt te stekenen andere aansluitingen te maken. Houd hetgereedschap derhalve uit de buurt van kinderen.2) Bij het boren of schroeven in een muur, vloer,etc. is het mogelijk dat u elektriciteitsdradenraakt. RAAK DERHALVE NOOIT DEBOORKOP OF EEN ANDER METALEN DEELVAN HET GEREEDSCHAP AAN. Voorkom eenelektrische schok indien u per ongeluk een elek-triciteitsdraad raakt en houd daarom het gereed-schap bij de plastic greep vast.3) Draai de hoofdschakelaar direkt in de uit-standindien een hulpstuk vastzit. Op deze maniervoorkomt u overbelasting met beschadiging vande accu of motor tot gevolg. Gebruik de richting-hendel om een vastgedraaid blad los te krijgen.4) Bedien de voorwaarts/achterwaarts-hendelNIET wanneer de hoofdschakelaar aan staat.De accu wordt anders snel ontladen en er kun-nen beschadigingen aan het gereedschap wor-den veroorzaakt.5) Tijdens het laden wordt de lader warm. Dit isnormaal. Laad de accu echter NIET te lang op.6) Reinig het gereedschap met een droge, zachtedoek. Gebruik GEEN vochtige doek, thinner,benzine of andere oplosmiddelen voor hetschoonmaken.7) Zet de voorwaarts/achterwaarts-hendel in demiddenstand (schakelaarblokkering) voordat uhet gereedschap opbergt of meeneemt.8) Span het gereedschap niet door de startschake-laar half ingedrukt te houden (snelheidsregel-funktie) zodat de motor stopt.9) Gebruik de snelheidskeuzeschakelaar (LOW-HIGH) en startschakelaar niet tegelijk. De accuwordt hierdoor namelijk snel ontladen en demotor mogelijk beschadigd.10) Er dient te worden op toegezien dat jonge kin-deren niet met het apparaat spelen.11) Draag oorbeschermers wanneer u het gereed-schap langere tijd achter elkaar gebruikt.

Bevestigen en verwijderen van de bit OPMERKING: Controleer of de voorwaarts/achter-waarts-hendel in de middenstand(schakelaar-vergrendeling) staat,voordat u de bit gaat bevestigen ofverwijderen.Dit gereedschap is voorzien van een sleutellozeboorkop1) BevestigenSteek de bit naar binnen en draai de vergren-delkraag met de wijzers van de klok mee (gez-ien vanaf de voorkant) om de bit vast te zetten.(Afb. 2)2) VerwijderenDraai de vergrendelkraag tegen de wijzers vande klok in (gezien vanaf de voorkant) en ver-wijder vervolgens de bit. (Afb. 3)3) OpbergenBewaar de bit in de bithouder wanneer deze nietwordt gebruikt. Verwijder de accu zodat de bit-opbergruimte in de handgreep bereikbaar is.In de opbergruimte kunnen bits tot 50 mm langworden opgeborgen. (Afb. 4)OPMERKING: Als er veel speling in de boorkop is,maakt u de boor vast en opentdan de boorkopklauwen door aan devergrendelkraag te draaien en draait dan de schroef (linkseschroefdraad) vast met een schroev-endraaier door deze tegen de wijzersvan de klok in te draaien (gezienvanaf de voorkant). (Afb. 5) Bevestigen en verwijderen van de accu 1. Aanbrengen van de accu:Steek de accu naar binnen. Wanneer de accu opzijn plaats vastklikt, is deze juist bevestigd.2. Verwijderen van de accu:Druk op de twee knoppen aan de zijkanten vande accu. Schuif de accu uit het gereedschap.

Bediening van de schakelaar en de voorwaarts/achterwaarts-hendel (Voorwaarts (), Schakelaar-vergrendeling, Acht-erwaarts ())WAARSCHUWING: Verzet de voorwaarts/achterwaarts-hendel pas nadat de boorkopvolledig tot stilstand is gekomen. Alsu de hendel bedient terwijl deboorkop nog draait, kan het gereed-schap worden beschadigd. Bediening van de schakelaar voor voor- waartse rotatie 1. Zet de hendel op “voorwaarts” voor voorwaartserotatie.2. Druk de startschakelaar lichtjes in om het gereedsc-hap te starten.3. De snelheid neemt toe wanneer u de schakelaar ver-der indrukt voor het strakker aandraaien van de schro-even of dieper boren. Wanneer u de schakelaarloslaat, treedt de rem in werking en zal de boorkopmeteen stoppen.4. Zet de hendel na gebruik in de middenstand (schake-laar-vergrendeling). Bediening van de schakelaar voor acht- erwaarde rotatie 1. Zet de hendel op “achterwaarts” voor achterwaartserotatie. Controleer de draairichting voordat u begint.2. Druk de startschakelaar lichtjes in om het gereedsc-hap te starten.3. Zet de hendel na gebruik in de middenstand (schake-laar-vergrendeling). Instellen van de snelheid Kies een lage of hoge snelheid overeenkomstig het werkdat u uitvoert.WAARSCHUWING: Controleer de instelling van desnelheidskeuzeschakelaar voor-dat u begint. Voor het instellen van het aantrekkoppel Stel het aandraaimoment in volgens één van de 18 mogelijkeinstellingen of “ ” afhankelijk van de klus.WAARSCHUWING: Controleer de instelling alvorens deklus uit voeren. Zet de schaal tegen-over deze markering ( ). (Afb. 7)OPMERKING: Wanneer de rem in werking treedt, is hetmogelijk dat u een remgeluid hoort.Dit geluid geeft het aankoppelen van debitvergrendeling aan.WAARSCHUWING: • Om te voorkomen dat de behu-izing van het elektrisch gereed-schap te heet wordt, mag hetelektrisch gereedschap niet zolang worden gebruikt dat ertwee of meer accu’s achterelkaar nodig zijn. Laat het elek-trisch gereedschap tussen tweeaccu’s door voldoende afkoelen.• Voorkom dat de ventilatiegatenvan de behuizing tijdens gebruikafgedekt worden. Dit om tevoorkomen dat het elektrischgereedschap door onvol-doende koeling defect raakt. Zorg dat u het gereedschap(motor) niet overbelast. Dit kanresulteren in beschadiging.• Hanteer het elektrisch gereed-schap op zodanige wijze, dat delucht die uit de ventilatiegatenwordt geblazen niet direct op dehuid wordt geblazen. Dit tervoorkoming van brandwonden.• Bij gebruik van een Ni-MH accumoet u ervoor zorgen dat dewerkruimte goed geventileerd is. Goed gebruik van de accu Ni-MH accu(EY9200/EY9201/EY9230/ EY9231)

• Laad de Ni-MH accu volledig op voordat u hemopbergt. Op deze manier kunt u de levensduur van deaccu aanzienlijk verlengen.• De optimale omgevingstemperatuur is tussen 0°C(32°F) en 40°C (104°F ). Als de accu wordt gebruikt ter-wijl de temperatuur van de accu lager is dan 0°C (32°F),kan het voorkomen dat het elektrisch gereedschap nietgoed functioneert. In dit geval laadt u de accu eerstvolledig op om van goed functioneren zeker te zijn.• Wanneer de accu niet wordt gebruikt, dient u deze uit debuurt van metalen voorwerpen te houden zoals paper-clips, munten, sleutels, nagels, schroeven of anderekleine metalen voorwerpen die de aansluitpunten vande accu met elkaar in contact kunnen brengen.Wanneer de aansluitpunten van de accu worden kort-gesloten, kan dit resulteren in vonken, brandwonden ofzelfs brand.• Gebruik de machine alleen in een goed geventile-erderuimte wanneer deze wordt gebruikt op een Ni-MH-accu. Ni-Cd accu (EY9106/EY9136)
• Nikkelcadmium-accu's vereisen een “INLOOPPERI-ODE” voordat deze de maximale capaciteit bereiken. De“INLOOPPERIODE” beslaat het normale gebruikgedurende de eerste 6 - 8 laad/ontlaadcycli van de accu.Nadat de “INLOOPPERIODE” is verstreken, zal de accude maximale capaciteit bezitten totdat het einde van delevensduur van de accu is bereikt. Levensduur van de accu De levensduur van de oplaadbare accu is niet onbeperkt. Udient een nieuwe accu aan te schaffen indien de gebruik-stijd na de accu geladen te hebben aanzienlijk korter wordt. EY6405(EU).book Page 25 Wednesday, June 15, 2005 7:14 PM— 26 — OPMERKING: • De capaciteit per lading is korter bijgebruik onder extreem hete of koudeomstandigheden.• Bij dit product zijn batterijen geleverd.Wanneer deze leeg zijn, moet u zeniet weggooien maar inleveren als KCA. Recyclen van de accu Om het milieu te beschermen en nogmaals bruik-bare materialen te recyclen, dient u de accu naareen hiervoor bestemd inzamelpunt te brengen.ATTENTIE:Ni-Cd accu EY9106/EY9136Dit gereedschap bevat een nikkel-cadmium-accu. Zorg dat deze accu op de juiste wijzegerecycled of weggegooid wordt. Opladen OPMERKING: Laad een nieuwe accu, of een accu die uvoor een lange tijd niet heeft gebruikt, ca.24 uur op voor het verkrijgen van eenoptimale gebruikstijd.Acculader (EY0110)1. Steek de lader in een stopcontact,OPMERKING: Wanneer de stekker in het stopcontactwordt gestoken, kunnen er vonken zijn,maar dit is niet gevaarlijk.2. Plaats de accu goed in de lader. 3. De laadindicator licht op tijdens het laden. Wan-neerde accu is geladen, wordt automatisch een interneelektronische schakeling geactiveerd die voorkomtdat de accu wordt overladen.• Wanneer de accu warm is, zal deze niet wordenopgeladen (bijvoorbeeld direct na intensief gebruik).De oranje standby-indicator blijft branden tot de accuis afgekoeld. Vanaf dat moment wordt de accuautomatisch opnieuw geladen.4. Wanneer het opladen is voltooid, zal de laadindicatorsnel groen gaan knipperen.5. Als de accu koud of als de accu gedurende langeretijd niet is gebruikt, zal de laadindicator branden. In ditgeval is de tijd die vereist is om de accu volledig op teladen langer dan de standaard oplaadtijd.• Als een volledig opgeladen accu opnieuw in deacculader wordt geplaatst, zal het oplaadlampjeoplichten. Na enkele minuten kan het oplaadindi-catielampje snel gaan knipperen om aan te gevendat het opladen is voltooid.6. Als het oplaadindicatielampje niet onmiddellijk oplichtnadat de lader is ingestoken, of als na de normaleoplaadtijd het lampje niet dooft, roep dan de hulp invan een erkende dealer.OPMERKING: • Laat een koude accu (kouder dan 5°C(41°F)), voordat deze wordt opgeladenin een warme omgeving, eerst mini-maal een uur in deze ruimte liggen omop temperatuur te komen. Anders ishet mogelijk dat de accu niet volledigwordt opgeladen.• Laat de lader afkoelen wanneer umeer dan twee accu’s na elkaaroplaadt,• Steek uw vingers niet in de contac-topening wanneer u de lader vastpakt.WAARSCHUWING: • Gebruik geen stroom van eenmotorgenerator.• Voorkom dat de ventilatiegatenvan de lader en de accu wordenbedekt.• Trek de lader uit wanneer uhem niet gebruikt.

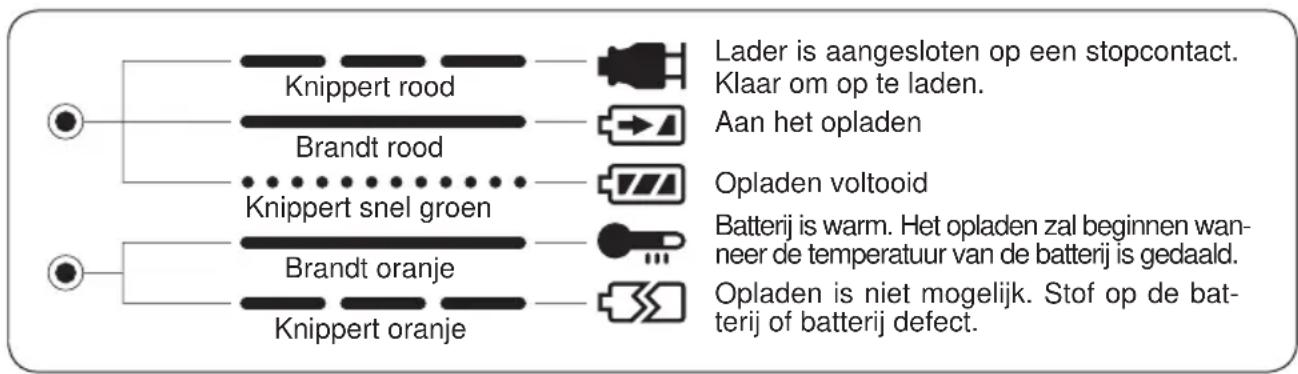

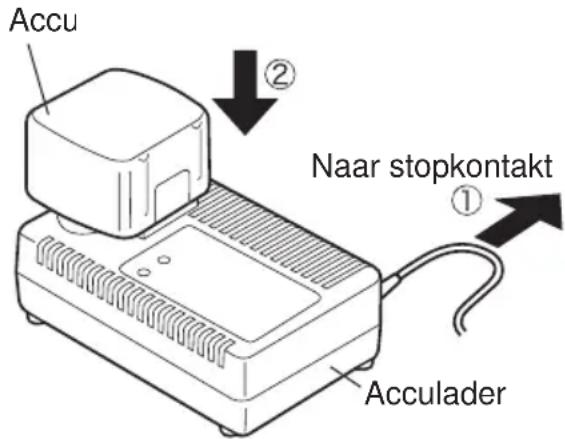

Accu Naar stopkontakt Acculader Knippert roodBrandt roodKnippert snel groenBrandt oranjeKnippert oranjeLader is aangesloten op een stopcontact. Klaar om op te laden.Aan het opladenOpladen voltooidBatterij is warm. Het opladen zal beginnen wan-neer de temperatuur van de batterij is gedaald.Opladen is niet mogelijk. Stof op de bat-terij of batterij defect. EY6405(EU).book Page 26 Wednesday, June 15, 2005 7:14 PM— 27 —

Gebruik uitsluitend bits die geschikt zijn voor de maat van de boorkop.
