BEDIENUNGSANLEITUNG ADVANCEDROTAK 590 BOSCH

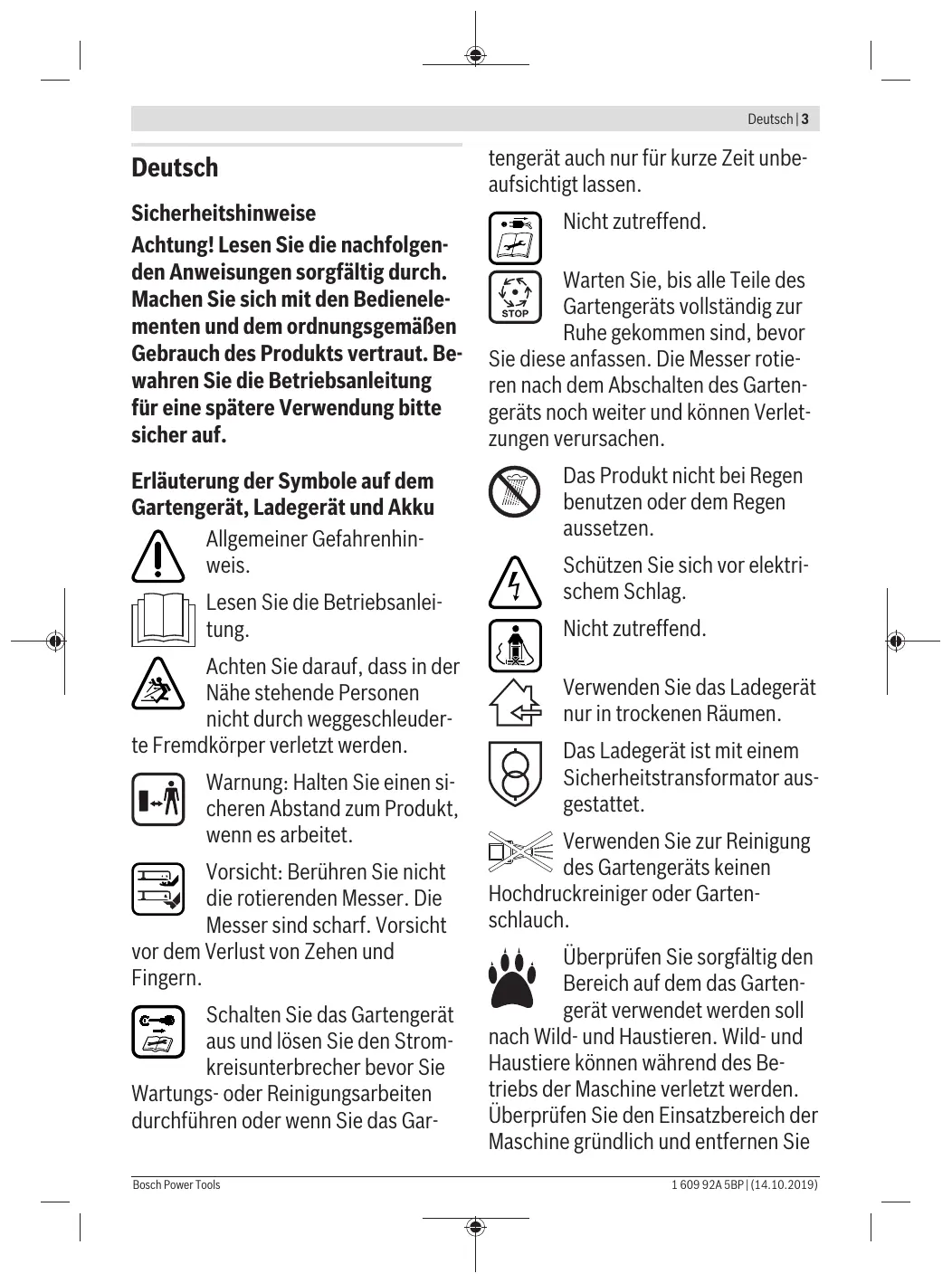

Deutsch Sicherheitshinweise Achtung! Lesen Sie die nachfolgenden Anweisungen sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch des Produkts vertraut. Bewahren Sie die Betriebsanleitung für eine spätere Verwendung bitte sicher auf. Erläuterung der Symbole auf dem Gartengerät, Ladegerät und Akku Allgemeiner Gefahrenhinweis. Lesen Sie die Betriebsanleitung. Achten Sie darauf, dass in der Nähe stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden. Warnung: Halten Sie einen sicheren Abstand zum Produkt, wenn es arbeitet. Vorsicht: Berühren Sie nicht die rotierenden Messer. Die Messer sind scharf. Vorsicht vor dem Verlust von Zehen und Fingern. Schalten Sie das Gartengerät aus und lösen Sie den Stromkreisunterbrecher bevor Sie Wartungs- oder Reinigungsarbeiten durchführen oder wenn Sie das GarBosch Power Tools

tengerät auch nur für kurze Zeit unbeaufsichtigt lassen. Nicht zutreffend. Warten Sie, bis alle Teile des Gartengeräts vollständig zur Ruhe gekommen sind, bevor Sie diese anfassen. Die Messer rotieren nach dem Abschalten des Gartengeräts noch weiter und können Verletzungen verursachen. Das Produkt nicht bei Regen benutzen oder dem Regen aussetzen. Schützen Sie sich vor elektrischem Schlag. Nicht zutreffend. Verwenden Sie das Ladegerät nur in trockenen Räumen. Das Ladegerät ist mit einem Sicherheitstransformator ausgestattet. Verwenden Sie zur Reinigung des Gartengeräts keinen Hochdruckreiniger oder Gartenschlauch. Überprüfen Sie sorgfältig den Bereich auf dem das Gartengerät verwendet werden soll nach Wild- und Haustieren. Wild- und Haustiere können während des Betriebs der Maschine verletzt werden. Überprüfen Sie den Einsatzbereich der Maschine gründlich und entfernen Sie 1 609 92A 5BP | (14.10.2019)

alle Steine, Stöcke, Drähte, Knochen und fremde Gegenstände. Achten Sie beim Einsatz der Maschine darauf, dass keine Wildtiere, Haustiere oder kleine Baumstümpfe im dichten Gras versteckt sind. Bedienung u Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben das Produkt zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. Bewahren Sie das Produkt für Kinder unerreichbar auf, wenn es nicht in Gebrauch ist. u Erlauben Sie Kindern, Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/ oder mangelndem Wissen und/oder mit diesen Anweisungen nicht vertrauten Personen niemals das Gartengerät zu benutzen. u Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen. u Benutzen Sie das Gartengerät niemals während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Nähe aufhalten. u Der Bediener ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. u Benutzen Sie keine offenen Gummischuhe oder Sandalen, wenn Sie das Produkt benutzen. Tragen Sie stets 1 609 92A 5BP | (14.10.2019)

festes Schuhwerk und eine lange Hose. u Inspizieren Sie die zu bearbeitende Fläche sorgfältig und beseitigen Sie Steine, Stöcke, Drähte, Knochen und sonstige Fremdkörper. u Prüfen Sie vor der Benutzung immer, ob Messer, Messerschrauben und Schneidbaugruppe abgenutzt oder beschädigt sind. Tauschen Sie abgenutzte oder beschädigte Messer sowie Messerschrauben immer im ganzen Satz aus, um Unwucht zu vermeiden. u Mähen Sie nur bei Tageslicht oder gutem künstlichem Licht. u Bei schlechten Wetterbedingungen insbesondere bei einem aufziehendem Gewitter nicht mit dem Rasenmäher arbeiten. u Betreiben Sie das Gartengerät nach Möglichkeit nicht bei nassem Gras. u Stets ruhig gehen, niemals schnell laufen. u Betreiben Sie das Gartengerät niemals mit defekten Schutzvorrichtungen, Abdeckungen oder ohne Sicherheitseinrichtungen, wie z. B. Prallschutz und/oder Grasfangkorb. u Wir empfehlen, einen Gehörschutz zu Ihrem eigenen Schutz zu tragen. u Benutzen Sie das Produkt nicht, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen. u Das Arbeiten an Böschungen kann gefährlich sein: Bosch Power Tools

− Mähen Sie keine besonders steilen Abhänge. − Achten Sie auf schrägen Flächen oder auf nassem Gras stets auf sicheren Tritt. − Mähen Sie auf schrägen Flächen immer quer und niemals auf- und abwärts. − Gehen Sie beim Richtungswechsel an Abhängen äußerst vorsichtig vor. u Gehen Sie beim Rückwärtsgehen oder Ziehen des Gartengeräts äußerst vorsichtig vor. u Schieben Sie das Gartengerät beim Mähen immer vorwärts und ziehen Sie dieses niemals zum Körper hin. u Die Messer müssen stehen, wenn Sie das Gartengerät für den Transport kippen müssen, wenn Sie nicht mit Gras bepflanzte Flächen überqueren und wenn Sie das Gartengerät zu und von dem zu mähenden Bereich transportieren. u Kippen Sie das Gartengerät beim Starten oder Anlassen des Motors nicht. u Schalten Sie das Gartengerät wie in der Betriebsanleitung beschrieben ein und achten Sie darauf, dass Ihre Füße ausreichend weit von rotierenden Teilen entfernt sind. u Bringen Sie Ihre Hände und Füße nicht in die Nähe oder unter rotierende Teile. u Halten Sie Abstand zur Auswurfzone, wenn Sie mit dem Gartengerät arbeiten. Bosch Power Tools

Heben bzw. tragen Sie das Gartengerät niemals bei laufendem Motor. u Achten Sie darauf, dass bei der Lagerung das Gartengerät mit allen 4 Räder auf dem Boden steht. u Heben Sie das Gartengerät nur mit dem Tragegriff an. Den Tragegriff mit Vorsicht behandeln. u Nehmen Sie keine Veränderungen am Produkt vor. Unzulässige Veränderungen können die Sicherheit Ihres Produkts beeinträchtigen und zu verstärkten Geräuschen und Vibrationen führen. u

Laubsammeln Das Laubsammelmesser ist so geformt, dass es Herbstlaub von ihrem Rasen aufnehmen kann. Damit diese Funktion ein optimales Ergebnis erzielt, ist folgendes einzuhalten: – Sammeln Sie Laub nur bei maximaler Schnitthöhe. – Sammeln Sie Laub nur auf Ihrem Rasen. – Inspizieren Sie vor dem Laubsammeln die Arbeitsfläche und halten Sie Menschen, Haustiere, Glasgegenstände und Autos auf Abstand. Stromkreisunterbrecher lösen – Immer wenn Sie sich vom Gartengerät entfernen. – Vor dem Beseitigen von Blockierungen. – Wenn Sie das Gartengerät überprüfen, reinigen oder an ihm arbeiten. 1 609 92A 5BP | (14.10.2019)

– Nach der Kollision mit einem Fremdkörper; überprüfen Sie das Gartengerät sofort auf Beschädigungen und tauschen Sie das Messer, wenn es notwendig ist. – Wenn das Gartengerät ungewöhnlich zu vibrieren beginnt (sofort prüfen). Wartung u Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten. u Stellen Sie sicher, dass alle Muttern, Bolzen und Schrauben festsitzen, damit ein sicheres Arbeiten mit dem Produkt möglich ist. u Überprüfen Sie regelmäßig den Grasfangkorb auf Abnutzung und Verschleiß. u Überprüfen Sie das Produkt und ersetzen Sie sicherheitshalber abgenutzte oder beschädigte Teile. u Verwenden Sie ausschließlich für das Gartengerät vorgesehene Schneidmesser. u Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen. u Stellen Sie vor der Lagerung sicher, dass das Produkt sauber und frei von Rückständen ist. Wenn nötig, mit einer weichen trockenen Bürste reinigen.

1 609 92A 5BP | (14.10.2019)

Sicherheitshinweise und Hinweise für den optimalen Umgang mit dem Akku Stellen Sie sicher, dass das Gartengerät ausgeschaltet und der Stromkreisunterbrecher gelöst ist, bevor Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein Gartengerät, das eingeschaltet ist, kann zu Unfällen führen. u Verwenden Sie nur die für dieses Gartengerät vorgesehenen Bosch Akkus. Der Gebrauch anderer Akkus kann zu Verletzungen und Brandgefahr führen. u Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. Schützen Sie den Akku vor Hitze (z. B. auch vor dauernder Sonneneinstrahlung), Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr. u

Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Lüften Sie den Bereich und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. Verwenden Sie den Akku nur in Produkten des Herstellers. Nur so wird der Akku vor gefährlicher Überlastung geschützt. Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen. Schließen Sie den Akku nicht kurz. Es besteht Explosionsgefahr. Schützen Sie den Akku vor Feuchtigkeit und Wasser.

Lagern Sie das Gartengerät und den Akku nur im Temperaturbereich von –20 °C bis 50 °C. Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen. u Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel. u

Sicherheitshinweise für Ladegeräte Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Deutsch | 7 Benutzen Sie das Ladegerät nur, wenn Sie alle Funktionen voll einschätzen und ohne Einschränkungen durchführen können oder entsprechende Anweisungen erhalten haben.

Erlauben Sie Kindern, Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/ oder mangelndem Wissen und/oder mit diesen Anweisungen nicht vertrauten Personen niemals das Ladegerät zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. u Beaufsichtigen Sie Kinder. Damit wird sichergestellt, dass Kinder nicht mit dem Ladegerät spielen. u Laden Sie nur Bosch Li-Ion-Akkus ab einer Kapazität von 2,0 Ah (ab 10 Akkuzellen). Die Akkuspannung muss zur Akku-Ladespannung des Ladegerätes passen. Laden Sie keine nicht wiederaufladbaren Akkus. Ansonsten besteht Brand- und Explosionsgefahr. u

Halten Sie das Ladegerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schlages. u Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages. u Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages. u Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftre-

tenden Erwärmung des Ladegerätes besteht Brandgefahr. u Decken Sie die Lüftungsschlitze des Ladegerätes nicht ab. Das Ladegerät kann sonst überhitzen und nicht mehr ordnungsgemäß funktionieren. u Für erhöhte elektrische Sicherheit wird empfohlen, einen Fehlerstrom-Schutzschalter mit einem max. Auslösestrom von 30 mA zu verwenden. Prüfen Sie Ihren FISchutzschalter stets vor Gebrauch.

Symbole Die nachfolgenden Symbole sind für das Lesen und Verstehen der Betriebsanleitung von Bedeutung. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, das Produkt besser und sicherer zu gebrauchen. Symbol

Bedeutung Bewegungsrichtung

Tragen Sie Schutzhandschuhe

Gewicht Einschalten Ausschalten Gestattete Handlung Verbotene Handlung CLICK!

Hörbares Geräusch Zubehör/Ersatzteile

Bestimmungsgemäßer Gebrauch Das Gartengerät ist dazu bestimmt, um im privaten Bereich den Rasen zu mähen. Das Gartengerät ist nicht zum Heckenschneiden, Trimmen, Häckseln usw. bestimmt. Das Gartengerät ist zum Rasenmähen auf Bodenhöhe bestimmt.

1 609 92A 5BP | (14.10.2019)

Technische Daten Rasenmäher

Volumen, Grasfangsack Gewicht entsprechend EPTA-Procedure 01:2014

siehe Typenschild am Gartengerät

erlaubte Umgebungstemperatur – beim Laden

Akku Nennspannung Sachnummer/Kapazität

Anzahl der Akkuzellen

– 1 607 A35 058 − − − − 20 Alle Werte in dieser Anleitung wurden für die Nutzung unterhalb oder gleich 2000 Meter über dem Meeresspiegel gemessen. Ladegerät Sachnummer

Ladezeit (Akku entladen) – Akku mit 2,0 Ah

/ II Gewicht entsprechend EPTA-Procedure 01:2014 Schutzklasse

3 600 HB9 505 3 600 HB9 508 3 600 HB9 506 3 600 HB9 509 3 600 HB9 507 3 600 HB9 573 3 600 HB9 574 Geräuschemissionswerte ermittelt entsprechend EN 60335-2-77 Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: – Schalldruckpegel

– Schallleistungspegel

– Unsicherheit K Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60335-2-77 – Schwingungsemissionswert ah

Nachdem das Gartengerät abgeschaltet wurde, drehen sich die Messer noch einige Sekunden weiter. u Vorsicht: Das rotierende Schneidmesser nicht berühren.

Griffbügel montieren

Grasfangkorb einsetzen/abnehmen

Schnitthöhe einstellen

Betrieb - Stromkreisunterbrecher einfügen - Einschalten - Mähen - Ausschalten - Stromkreisunterbrecher entfernen

Arbeitshinweis „mähen“

Messerwartung/Messerwechsel

Arbeitshöhe einstellen

Füllstandsanzeige Grasfangkorb leer/ voll

A) Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.

Inbetriebnahme Zu Ihrer Sicherheit u

Achtung! Schalten Sie das Gartengerät aus, lösen Sie den Stromkreisunterbrecher und entfernen Sie den Akku bevor Sie Wartungs- oder Reinigungsarbeiten durchführen. Gleiches gilt, wenn das Schalterkabel beschädigt, angeschnitten oder verwickelt ist.

Der Akku ist mit einer Temperaturüberwachung ausgestattet, welche Ladung nur im Temperaturbereich zwischen 0 °C und 35 °C zulässt. Dadurch wird eine hohe Akku-Lebensdauer erreicht. Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf. Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorganges schädigt den Akku nicht. Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku wird das Gerät durch eine Schutzschaltung abgeschaltet: Das Gartengerät arbeitet nicht mehr. Drücken Sie nach dem automatischen Abschalten des Geräts nicht weiter auf den Ein-/Ausschalter. Der Akku kann beschädigt werden. Beachten Sie die Hinweise zur Entsorgung des Akkus.

Akku einsetzen/entnehmen Hinweis: Werden nicht geeignete Akkus verwendet, kann es zu Fehlfunktionen oder zur Beschädigung des Geräts führen. Setzen Sie den geladenen Akku ein. Stellen Sie sicher, dass der Akku vollständig eingesetzt ist. Zur Entnahme des Akkus aus dem Gerät, drücken Sie die Akku-Entriegelungstaste und ziehen den Akku heraus.

1 609 92A 5BP | (14.10.2019)

Ladevorgang Der Ladevorgang beginnt, sobald der Netzstecker des Ladegerätes in die Steckdose gesteckt und der Akku in das Ladegerät eingesetzt wird. Durch das intelligente Ladeverfahren wird der Ladezustand des Akkus automatisch erkannt und abhängig von Akkutemperatur und -spannung der optimale Ladestrom gewählt. Dadurch wird der Akku geschont und bleibt bei Aufbewahrung im Ladegerät immer vollständig aufgeladen.

Bedeutung der Anzeigeelemente am Ladegerät (AL 3620 CV/AL 3640 CV/AL 36V-20) Schnellladevorgang Der Schnellladevorgang wird durch Blinken der grünen Akku-Ladeanzeige signalisiert. Anzeigeelement am Akku: Während des Ladevorganges leuchten die drei grünen LEDs nacheinander auf und erlöschen kurzzeitig. Der Akku ist vollständig geladen, wenn die drei grünen LEDs dauerhaft leuchten. Etwa 5 Minuten nachdem der Akku vollständig geladen wurde, erlöschen die drei grünen LEDs wieder. Hinweis: Der Schnellladevorgang ist nur möglich, wenn die Temperatur des Akkus im zulässigen Ladetemperaturbereich ist, siehe Abschnitt „Technische Daten“. Akku geladen Das Dauerlicht der grünen LED-Anzeige signalisiert, dass der Akku vollständig aufgeladen ist. Zusätzlich ertönt für die Zeitdauer von ca. 2 Sekunden ein Signalton, welcher die vollständige Aufladung des Akkus akustisch signalisiert. Der Akku kann anschließend zum sofortigen Gebrauch entnommen werden. Ohne eingesteckten Akku signalisiert das Dauerlicht der LED-Anzeige, dass der Netzstecker in die Steckdose eingesteckt ist und das Ladegerät betriebsbereit ist. Akku-Temperatur unter 0°C oder über 45°C Das Dauerlicht der roten LED-Anzeige signalisiert, dass die Temperatur des Akkus außerhalb des zulässigen Ladetemperaturbereiches ist, siehe Abschnitt „Technische Daten“. Sobald der zulässige Temperaturbereich erreicht ist, schaltet das Ladegerät automatisch auf Schnellladung um. Liegt die Temperatur des Akkus außerhalb des zulässigen Ladetemperaturbereiches, leuchtet beim Einsetzen in das Ladegerät die rote LED des Akkus. Kein Ladevorgang möglich Liegt eine andere Störung des Ladevorganges vor, so wird dies durch Blinken der roten LEDAnzeige signalisiert. Der Ladevorgang kann nicht gestartet werden und das Laden des Akkus ist nicht möglich (siehe Abschnitt „Fehlersuche“).

1 609 92A 5BP | (14.10.2019)

Hinweise zum Laden Bei kontinuierlichen bzw. mehrmals nacheinander folgenden Ladezyklen ohne Unterbrechung kann sich das Ladegerät erwärmen. Dies ist jedoch unbedenklich und deutet nicht auf einen technischen Defekt des Ladegerätes hin. Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Beachten Sie die Hinweise zur Entsorgung. Akku-Kühlung (Active Air Cooling) Die in das Ladegerät integrierte Lüftersteuerung überwacht die Temperatur des eingesetzten Akkus. Liegt die Akkutemperatur über 30 °C, wird der Akku durch einen Ventilator auf die optimale Ladetemperatur gekühlt. Der eingeschaltete Ventilator erzeugt ein Lüftungsgeräusch. Läuft der Ventilator nicht, liegt die Akkutemperatur im optimalen Ladetemperaturbereich oder der Ventilator ist defekt. In diesem Fall verlängert sich die Ladezeit des Akkus.

Arbeitshinweise Akku-Ladezustandsanzeige Der Akku ist mit einer Ladezustandsanzeige ausgestattet, die den Ladezustand des Akkus anzeigt. Die Ladezustandsanzeige besteht aus 3 grünen LED. Betätigen Sie die Taste für die Ladezustandsanzeige, um die Ladezustandsanzeige zu aktivieren. Nach ca. 5 Sekunden erlischt die Ladezustandsanzeige selbsttätig. Der Ladezustand kann auch bei abgenommenem Akku geprüft werden. LED-Anzeige

Blinklicht 1 grüne LED Reserve Leuchtet nach Betätigung der Taste keine LED, ist der Akku defekt und muss ausgetauscht werden. Aus Sicherheitsgründen kann die Abfrage des Ladezustandes nur beim stillstehenden Gartengerät erfolgen. Während des Ladevorganges leuchten die drei grünen LEDs nacheinander auf und erlöschen kurzzeitig. Der Akku ist vollständig geladen, wenn die drei grünen LEDs dauerhaft leuchten. Etwa 5 Minuten nachdem der Akku vollständig geladen wurde, erlöschen die drei grünen LEDs wieder.

Anzeige des Akkus für Temperaturüberwachung Die rote LED der Anzeige für die Temperaturüberwachung signalisiert, dass der Akku oder die Elektronik des Gartengerätes (bei eingesetztem Akku) nicht im optimalen Temperaturbereich ist. In diesem Fall arbeitet das Gartengerät nicht oder nicht mit voller Leistung.

Temperaturüberwachung des Akkus Die rote LED blinkt beim Drücken der Taste oder des Ein-/ Ausschalters (bei eingesetztem Akku): Der Akku ist außerhalb des zulässigen Betriebstemperaturbereiches. Bei einer Temperatur über 70 °C schaltet der Akku ab, bis er wieder im zulässigen Betriebstemperaturbereich ist.

Temperaturüberwachung der Elektronik des Gartengerätes

Häufiges Ein- und Ausschalten des Gartengeräts während des Mähvorgangs reduziert ebenfalls die Schnittleistung (Akku- Laufzeit). Zur Optimierung der Schnittleistung (Akku-Laufzeit) wird empfohlen, öfters zu mähen, die Schnitthöhe zu vergrößern und in angemessenem Tempo zu gehen. Das unten aufgeführte Beispiel zeigt den Zusammenhang zwischen Schnitthöhe und Schnittleistung in Bezug auf drei Akkus.

Die rote LED leuchtet beim Drücken des Ein-/Ausschalters dauerhaft: Die Temperatur der Elektronik des Gartengerätes beträgt weniger als 5 °C oder mehr als 75 °C. Bei einer Temperatur über 90 °C schaltet die Elektronik des Gartengerätes ab, bis diese wieder im zulässigen Betriebstemperaturbereich ist.

Schnittleistung (Akku-Laufzeit)

Die Schnittleistung (Akku-Laufzeit) ist abhängig von den Eigenschaften des Rasens z. B. Grasdichte, Feuchtigkeit, Graslänge sowie der Schnitthöhe.

Sehr dünnes, trockenes Gras Schnittleistung

Akku mit 6,0 Ah bis zu 750 m2 Um die Laufzeit zu verlängern kann ein zusätzlicher Akku über eine autorisierte Kundendienststelle für Bosch Gartengeräte erworben werden.

Motor läuft nicht an

Interne Verkabelung des Gartengerätes defekt

Wenden Sie sich an den Bosch Kundendienst

Akku zu kalt/zu heiß

Akku erwärmen/abkühlen lassen

Max. erlaubte Grashöhe ist 30 cm mit der größten Schnitthöheneinstellung

Motorschutz hat angesprochen

Motor abkühlen lassen und größere Schnitthöhe einstellen

Stromkreisunterbrecher nicht richtig/nicht vollständig eingesetzt

Interne Verkabelung des Gartengerätes defekt

Wenden Sie sich an den Bosch Kundendienst

Motorschutz hat angesprochen

Motor abkühlen lassen und größere Schnitthöhe einstellen

Gartengerät läuft mit Unterbrechungen

Gartengerät hinterlässt Schnitthöhe zu niedrig unregelmäßiges Messer stumpf Schnittbild Blockierungen möglich und/oder Motor arbeitet schwer

Größere Schnitthöhe einstellen Messer wechseln (siehe Bild J) Gartengerät ausschalten und Stromkreisunterbrecher lösen Unterseite des Gartengeräts prüfen und ggf. frei machen (tragen Sie immer Gartenhandschuhe)

Nach Einschalten des Gartengeräts dreht sich das Messer nicht

Messer falsch herum montiert

Messer richtig herum montieren

Messer durch Gras behindert

Gartengerät ausschalten und Stromkreisunterbrecher lösen

1 609 92A 5BP | (14.10.2019)

12 | Deutsch Symptom

Abhilfe Verstopfung entfernen (tragen Sie immer Gartenhandschuhe)

Messermutter/-schraube lose

Messermutter/-schraube festziehen (27 Nm)

Starke Vibrationen/Ge- Messermutter/-schraube lose räusche Messer beschädigt

Messermutter/-schraube festziehen (27 Nm) Messer wechseln (siehe Bild J)

Akku und Ladegerät Symptome

Rote Akku-Ladeanzeige Akku nicht (richtig) eingesetzt blinkt am Ladegerät Akkukontakte verschmutzt Kein Ladevorgang möglich Akku defekt

Akku korrekt auf Ladegerät setzen

Akku-Ladeanzeigen leuchten nicht am Ladegerät

Netzstecker des Ladegerätes nicht (richtig) eingesteckt

Netzstecker (vollständig) in die Steckdose einstecken

Steckdose, Netzkabel oder Ladegerät defekt

Netzspannung überprüfen, Ladegerät ggf. von einer autorisierten Kundendienststelle für BoschElektrowerkzeuge überprüfen lassen

Wartung und Service Akku-Pflege

Akkukontakte reinigen; z. B. durch mehrfaches Ein- und Ausstecken des Akkus, ggf. Akku ersetzen Akku ersetzen

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Achtung! Schalten Sie das Gartengerät aus, lösen Sie den Stromkreisunterbrecher und entfernen Sie den Akku sowie den Grasfangsack bevor Sie Wartungsoder Reinigungsarbeiten durchführen. u Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten. Um eine optimale Nutzung des Akkus zu gewährleisten, beachten Sie folgende Hinweise und Maßnahmen: – Schützen Sie den Akku vor Feuchtigkeit und Wasser. – Lagern Sie das Gartengerät und den Akku nur im Temperaturbereich von –20 °C bis 50 °C. Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen. – Lagern Sie den Akku separat und nicht im Gartengerät. – Lassen Sie den Akku bei direkter Sonnenbestrahlung nicht im Gartengerät. – Die optimale Temperatur zur Aufbewahrung des Akkus beträgt 5 °C. – Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel. Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden. Kundendienst: Tel.: (0711) 40040480 Fax: (0711) 40040481 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Anwendungsberatung: Tel.: (0711) 40040480 Fax: (0711) 40040482 E-Mail: kundenberatung.ew@de.bosch.com

Kundendienst und Anwendungsberatung

Schweiz Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen. Tel.: (044) 8471511 Fax: (044) 8471551 E-Mail: Aftersales.Service@de.bosch.com

www.bosch-garden.com

Österreich Unter www.bosch-pt.at können Sie online Ersatzteile bestellen. Tel.: (01) 797222010 Fax: (01) 797222011 E-Mail: service.elektrowerkzeuge@at.bosch.com Luxemburg Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-Mail: outillage.gereedschap@be.bosch.com

Transport Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus können durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden. Beim Versand durch Dritte (z.B. Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden. Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt. Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften.

Explanation of symbols on the garden tool, charger and battery General hazard safety alert. Read instruction manual. Make sure that bystanders are not injured by foreign objects being thrown away. Warning: Keep a safe distance to the product when operating.

Entsorgung Gartengeräte, Akkus, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Gartengeräte und Akkus/Batterien nicht in den Hausmüll!

Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Elektro- und Elektronikgeräte und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.

Switch off and remove isolator switch before adjusting, cleaning and before leaving the product unattended for any period.

Akkus/Batterien: Li-Ion: Bitte beachten Sie die Hinweise im Abschnitt Transport.

EU-Konformitätserklärung Rasenmäher

Wir erklären in alleiniger Verantwortung, dass die genannten Produkte allen einschlägigen Bestimmungen der nachfolgend aufgeführten Richtlinien und Verordnungen entsprechen und mit folgenden Normen übereinstimmen.

2000/14/EG: Gemessener Schallleistungspegel 88 dB(A), Unsicherheit K = 2,0 dB, garantierter Schallleistungspegel 88 dB(A) Bewertungsverfahren der Konformität gemäß Anhang VI. Produktkategorie: 32 Benannte Stelle: DEKRA Certification B.V. Meander 1051, 6825 MJ Arnhem, Netherlands, Nr.0344 Technische Unterlagen bei: *
