Tipo de produto	Cortador de grama sem fio
Marca	Bosch
Modelo	AdvancedRotak 590
Largura de corte	38 cm
Altura de corte	25 a 70 mm (ajustável)
Volume do saco coletor	40 litros
Peso (conforme EPTA 01:2014)	15,0 kg
Alimentação	Bateria de íon de lítio 36 V
Capacidade da bateria (fornecida)	4,0 Ah (2,0 Ah ou 6,0 Ah opcional)
Tempo de carga (bateria 4,0 Ah)	125 min
Tipo de carregador	AL 3620 CV ou AL 36V-20
Corrente de carga	2,0 A
Nível de pressão sonora	76 dB(A)
Nível de potência sonora garantido	88 dB(A)
Vibrações (ah)	< 2,5 m/s²
Função de recolha de folhas	Sim (altura de corte máx.)
Indicador de nível de enchimento do saco	Sim
Proteção do motor	Dispositivo de proteção contra sobrecarga
Manutenção das lâminas	Possível afiação ou substituição
Temperatura de operação	+5 °C a +50 °C
Temperatura de armazenamento	-20 °C a +50 °C
Classe de proteção (carregador)	II (isolamento duplo)
Peças de reposição disponíveis	Sim (lâminas, bateria, carregador, etc.)
Garantia	Consultar o serviço pós-venda Bosch

Perguntas frequentes - ADVANCEDROTAK 590 BOSCH

Qual é a largura de corte do cortador de grama AdvancedRotak 590?

A largura de corte é de 38 cm, ideal para jardins de tamanho médio.

Como ajustar a altura de corte?

A altura de corte ajusta-se facilmente de 25 a 70 mm através de uma alavanca central. Adapte-a conforme o comprimento da grama.

Qual é a autonomia da bateria?

Com a bateria de 4,0 Ah fornecida, a autonomia pode atingir 500 m² para grama fina e seca. A autonomia depende da altura de corte e do estado da grama.

Posso usar uma bateria de outra capacidade?

Sim, o cortador aceita baterias Bosch 36 V de 2,0 Ah, 4,0 Ah e 6,0 Ah. Use uma bateria maior para aumentar a autonomia.

Como fazer a manutenção das lâminas?

Use luvas. Verifique regularmente o estado das lâminas. Se estiverem cegas, substitua-as por lâminas originais Bosch. Aperte o parafuso da lâmina a 27 Nm.

O que fazer se o cortador não ligar?

Verifique se a bateria está carregada e corretamente inserida. Certifique-se de que o seccionador (disjuntor) está bem pressionado. Se o problema persistir, deixe o motor arrefecer ou contacte o serviço pós-venda Bosch.

O cortador pode recolher folhas?

Sim, o formato da lâmina permite recolher folhas de outono. Use a altura de corte máxima e verifique se nenhum objeto atrapalha.

Qual é o nível sonoro do cortador?

O nível de pressão sonora é de 76 dB(A) e a potência sonora garantida é de 88 dB(A). Use proteção auditiva se necessário.

Como limpar o cortador?

Pare o aparelho, retire a bateria e o seccionador. Use uma escova seca e macia. Não use lava-jato de alta pressão nem água.

Onde encontrar peças de reposição?

As peças de reposição (lâminas, bateria, carregador) estão disponíveis no site Bosch ou junto ao serviço pós-venda. Indique o número de artigo de 10 dígitos do aparelho.

MANUAL DE UTILIZADOR ADVANCEDROTAK 590 BOSCH

Adicionalmente, é emitido um sinal acústico durante aproximadamente 2 segundos para notificar acusticamente que o acumulador está plenamente carregado.

Indicações de segurança

Atenção! Leia atentamente as seguintes instruções. Familiarize-se com os elementos de comando e com a utilização do produto. Guarde as instruções de serviço em lugar seguro para utilização posterior.

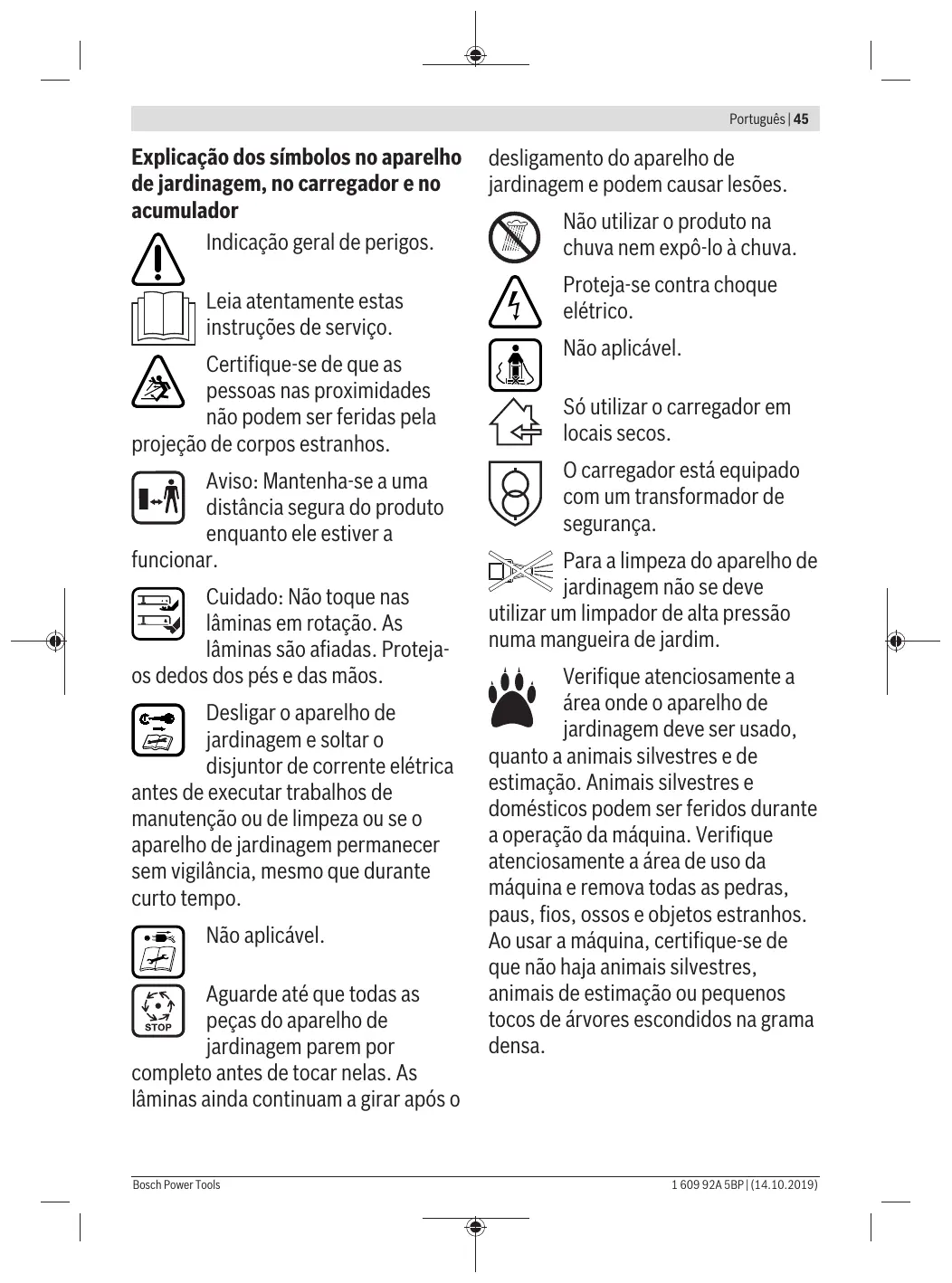

Explicação dos símbolos no aparelho de jardinagem, no carregador e no acumulador

Indicação geral de perigos.

Leia atentamente estas instruções de serviço.

Certifique-se de que as pessoas nas proximidades não podem ser feridas pela

projeção de corpos estranhos.

Aviso: Mantenha-se a uma distância segura do produto quando ele estiver a

funcionar.

Cuidado: Não toque nas lâminas em rotação. As lâminas são afiadas. Proteja-

os dedos dos pés e das mãos.

Desligar o aparelho de jardinagem e soltar o disjuntor de corrente elétrica

antes de executar trabalhos de manutenção ou de limpeza ou se o aparelho de jardinagem permanecer sem vigilância, mesmo que durante curto tempo.

Não aplicável.

Aguarde até que todas as peças do aparelho de jardinagem parem por

desligamento do aparelho de jardinagem e pode causar lesões.

Não utilize o produto na chuva nem o exponha à chuva.

Proteja-se contra choque elétrico.

Não aplicável.

Só utilizar o carregador em locais secos.

O carregador está equipado com um transformador de segurança.

Para a limpeza do aparelho de jardinagem não se deve

utilizar um limpador de alta pressão nem uma mangueira de jardim.

Verifique atentamente a área onde o aparelho de jardinagem deve ser usado,

quanto a animais silvestres e de estimação. Animais silvestres e domésticos podem ser feridos durante a operação da máquina. Verifique atenciosamente a área de uso da máquina. Remova todas as pedras, paus, fios, ossos e objetos estranhos. Ao usar a máquina, certifique-se de que não haja animais silvestres, animais de estimação ou pequenos tocos de árvores escondidos na grama densa.

Operação

• Jamais permitir que crianças ou pessoas não familiarizadas com estas instruções utilizem o produto. As diretivas nacionais podem limitar a idade do utilizador. Quando não estiver em uso, o produto deverá ser guardado em local inacessível para crianças.
• Jamais se deve permitir que crianças e pessoas com capacidades físicas, sensoriais ou mentais limitadas ou com falta de experiência e/ou falta de conhecimento e/ou não familiarizadas com estas instruções utilizem a ferramenta de jardinagem. Crianças devem ser supervisionadas para garantir que elas não brinquem com o produto.
• Jamais utilizar o aparelho de jardinagem quando pessoas, especialmente crianças, ou animais estiverem ao redor.
• O operador ou o utilizador é responsável por acidentes ou danos, se pessoas forem feridas e as suas propriedades forem danificadas.
• Não devem ser usados sapatos de borracha abertos nem sandálias ao usar o produto. Sempre usar sapatos robustos e calças longas. Controlar cuidadosamente a superfície a ser trabalhada e remover pedras, gravetos, arames, ossos e quaisquer outros corpos estranhos.
• Antes da utilização, deverá sempre controlar se as lâminas, os parafusos das lâminas e o modo de corte estão gastos ou danificados. Lâminas e parafusos de lâminas gastos ou danificados devem sempre ser substituídos por completo, para evitar desequilíbrios. Só cortar relva à luz do dia ou com boa iluminação artificial. Em condições climáticas desfavoráveis, especialmente em caso de tempestade, não deverá trabalhar com o corta-relvas. Se possível, não deverá operar o aparelho de jardinagem com a relva molhada.
• Sempre andar com calma, jamais andar com rapidez.
• Jamais operar o aparelho de jardinagem se os dispositivos de proteção e coberturas estiverem defeituosos ou se os dispositivos de segurança, como por exemplo a proteção contra colisão e/ou o cesto de recolha da relva, não estiverem montados.
• Recomendamos o uso de uma proteção auricular para a sua proteção pessoal.
• Não use o produto quando estiver cansado ou doente ou sob a influência de álcool, drogas ou medicamentos.
• O trabalho em taludes pode ser perigoso: - Não cortar a relva em locais

extremamente inclinados. - Ao trabalhar em superfícies inclinadas ou sobre relva molhada, deverá sempre andar com cuidado. - Em superfícies inclinadas, a relva deverá sempre ser cortada transversalmente à inclinação, jamais na direção da inclinação. - Ao mudar de direção em declives, deverá sempre tomar muito cuidado. Ao andar para trás ou ao puxar o aparelho de jardinagem, deverá proceder com muito cuidado. Ao cortar a relva, deverá sempre empurrar o aparelho de jardinagem para frente e jamais puxá-lo na direção do corpo. As lâminas devem estar paradas se tiver que inclinar o aparelho de jardinagem para o transporte, se tiver que passar por superfícies sem relva e se tiver que transportar o aparelho de jardinagem de ou para a área onde a relva deverá ser cortada. - Não se deve inclinar o aparelho de jardinagem aquando do arranque ou da ligação do motor. Desligar o aparelho de jardinagem como descrito nas instruções de serviço e observe que os seus pés estejam a uma distância suficiente das peças em rotação. - Não permita que as suas mãos e os seus pés se encontrem perto nem sob as partes em rotação.

• Manter-se afastado da zona de expulsão ao trabalhar com o aparelho de jardinagem.
• Jamais levantar e transportar o aparelho de jardinagem com o motor ligado.
• Certifique-se de que o aparelho de jardinagem está com todas as 4 rodas sobre o chão durante o armazenamento.
• O aparelho de jardinagem é levantado pelo punho de transporte. O punho de transporte deve ser tratado com cuidado.
• Não efetuar quaisquer alterações no produto. Alterações inadmissíveis podem prejudicar a segurança do seu produto e aumentar os ruídos e as vibrações.

Recolha de folhas secas

A lâmina para recolha de folhas secas é formada de modo a recolher folhas secas, da relva, no outono. Para que esta função obtenha um resultado ideal, deve ser observado o seguinte:

• Só se deve recolher relva na máxima altura de corte. - É preciso recolher as folhas secas sobre a sua relva.
• Antes de recolher as folhas secas, é necessário inspecionar a área de trabalho e manter pessoas, animais domésticos, objetos de vidro e carros afastados.

Soltar o disjuntor de circuito elétrico

• sempre que se afastar do aparelho de jardim.
• após eliminar bloqueios.
• ao controlar e limpar o aparelho de jardim ou antes de trabalhar nele.
• após a colisão com um corpo estranho, controlar imediatamente se o aparelho de jardinagem apresenta danos e, se necessário, troque as lâminas.
• Se o aparelho de jardinagem começar a vibrar de forma anormal, controle imediatamente.

Manutenção

- Sempre usar luvas de jardinagem se estiver a trabalhar na área das lâminas afiadas.

• Controlar se todas as porcas, cavilhas e parafusos estão firmes, para assegurar-se de que o produto está adequado. Verificar regularmente o estado e o desgaste do cesto de recolha de relva. Controlar o produto e, se necessário, substituir as peças gastas ou danificadas. Utilizar as lâminas de corte previstas para o aparelho de jardinagem.
• Assegure-se de que as peças de substituição sejam da Bosch. Antes do armazenamento, assegure-se de que o produto esteja limpo e

livre de resíduos. Se necessário, limpe-o com uma escova macia e seca.

Indicações de segurança e indicações sobre o manuseio ideal do acumulador

Assegure-se de que o aparelho de jardinagem está desligado e o disjuntor de circuito elétrico está solto antes de inserir o acumulador. A introdução de um acumulador num aparelho de jardinagem ligado pode levar a acidentes. Só devem ser utilizados acumuladores Bosch previstos para este aparelho de jardinagem. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio. Não abrir o acumulador. Há risco de curto-circuito.

Proteger o acumulador contra calor, p. ex., contra uma permanente radiação solar, fogo, água e humidade. Há perigo de explosão.

Mantenha o acumulador não utilizado afastado de clipes, moedas, chaves, pregos, parafusos ou outros objetos de metal, que possam estabelecer uma ligação entre os contactos. Um curto-circuito entre os contactos do acumulador pode provocar queimaduras ou incêndios. Em caso de danos e uso incorreto do acumulador, pode escapar vapores. Arejar o espaço e procurar assistência médica se forem constatados sintomas. Os vapores podem irritar as vias respiratórias. Use a bateria apenas em produtos do fabricante. Só assim é que a bateria é protegida contra sobrecarga perigosa. - Os objetos afiados como, p. ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar o acumulador. Podem causar um curto-circuito interno e o acumulador pode ficar queimado, deitar fumo, explodir ou sobreaquecer. - Não curto-circuitar o acumulador. Há risco de explosão. Proteger o acumulador contra humidade e água. Só armazene o aparelho de jardinagem e o acumulador numa faixa de temperatura entre -20°C e 50°C. Por exemplo, durante o verão, não se deve deixar o aparelho de jardinagem no carro. Limpar de vez em quando as aberturas de ventilação do acumulador com um pincel macio, limpo e seco.

Indicações de segurança para carregadores

Devem ser lidas todas as indicações de segurança e todas as instruções. A

inobservância das indicações de segurança e das instruções pode causar choque elétrico,

incêndio e/ou ferimentos graves.

Guarde bem todas as indicações de segurança e instruções para futura referência.

Use o carregador somente se puder avaliar exatamente todas as funções e se for capaz de executá-las sem limitações ou se tiver sido devidamente instruído.

• Nunca permita que crianças ou pessoas com capacidades físicas, sensoriais ou mentais limitadas, ou com falta de experiência e/ou conhecimento, ou não familiarizadas com estas instruções, utilizem o carregador. As leis nacionais podem limitar a idade do utilizador.

Supervisione as crianças. Desta forma, assegura-se que nenhuma criança brinque com o carregador.

• Somente devem ser carregados acumuladores de iões de lítio Bosch a partir de uma capacidade de 2,0 Ah (a partir de 10 células de acumulador). A tensão do acumulador tem de coincidir com a tensão de entrega para acumulador do carregador. Não carregue acumuladores não recarregáveis. Caso contrário, existe perigo de incêndio e de explosão.

Mantenha o carregador afastado de chuva ou humidade. A infiltração de água num carregador aumenta o risco de choque elétrico.

Mantenha o carregador limpo. Com sujidade existe o perigo de choque elétrico. Antes de qualquer utilização, verifique o carregador, o cabo e a ficha. Não utilize o carregador se detetar

danos no mesmo. Não abra o carregador; as reparações devem ser levadas a cabo apenas por pessoal técnico qualificado e devem ser usadas somente peças de substituição originais.

Carregadores, cabos e fichas danificados aumentam o risco de choque elétrico.

• Não opere o carregador sobre uma base facilmente inflamável (p. ex. papel, têxtil, etc.) ou em ambiente inflamável. Devido ao aquecimento do carregador durante o carregamento, existe perigo de incêndio.
• Não cubra as aberturas de ventilação do carregador. Caso contrário, o carregador pode sobreaquecer e deixar de funcionar corretamente. Para a segurança elétrica, é recomendado o uso de um disjuntor de corrente residual com um máximo de corrente de ativação de 30 mA. Verifique sempre o seu disjuntor de corrente residual antes de usar o aparelho.

Símbolos

Os símbolos a seguir são importantes para a leitura e para a compreensão destas instruções de serviço. Os símbolos e os seus significados devem ser memorizados. A interpretação correta dos símbolos ajuda a usar o produto de modo melhor e mais seguro.

Símbolo	Significado
↑	Direção do movimento
↓	Direção da reação
	Usar luvas de proteção
	Peso
	Ligar
	Desligar
√	Ação permitida
×	Ação proibida
CLICK!	Nítido ruído
∞	Acessórios/peças sobressalentes

Utilização conforme as disposições

O aparelho de jardinagem é destinado para cortar relva em áreas privadas.

O aparelho de jardinagem não é previsto para cortar nem aparar sebes.

O aparelho de jardinagem é projetado para o corte de relva ao nível do solo.

Corta-relvas		Universal Rotak 36-550	Universal Rotak 36-555	Universal Rotak 36-560	Universal Rotak 36-590	Universal Rotak 36-670
Número do produit		3 600 HB9 5053 600 HB9 573	3 600 HB9 508	3 600 HB9 5063 600 HB9 574	3 600 HB9 509	3 600 HB9 507
Tensão nominal	V	36	36	36	36	36
Largura da carcaça da lâmina	cm	38	38	38	38	38
Altura de corte	mm	25 - 70	25 - 70	25 - 70	25 - 70	25 - 70
Volume, saco de recolha de relva	I	40	40	40	40	40
Peso conforme EPTA-Procedure 01:2014	kg	15,0	15,0	14,0	15,0	15,0
Número de série
Temperatura ambiente permitida
- aoregarar	°C	0 ... +45	0 ... +45	0 ... +45	0 ... +45	0 ... +45
- durante o funciona	°C	+5 ... +50	+5 ... +50	+5 ... +50	+5 ... +50	+5 ... +50
- durante o armazenamento	°C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Accumulador		lôes de litio	lôes de litio	lôes de litio	lôes de litio	lôes de litio
Tensão nominal	V	36	36	36	36	36
Número da peça/Capacidade
- 2 607 336 913/1 607 A35 02V	Ah	-	-	2 x 2,0	-	-
- 2 607 336 915/2 607 337 047	Ah	4,0	4,0	-	4,0	-
- 1 607 A35 058	Ah	-	-	-	-	6,0
Número de célicas do acumulador
- 2 607 336 913/1 607 A35 02V		-	-	10	-	-
- 2 607 336 915/2 607 337 047		20	20	-	20	-
- 1 607 A35 058		-	-	-	-	20

Todos os valores neste manual foram medidos para uma utilização em altitudes abaixo ou iguais a 2000 metros acima do nível do mar.

Carregador		AL 3620 CV	AL 36V-20
Número do produits	EU	2 607 225 657	2 607 226 273
	UK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
Corrente de energia	A	2,0	2,0
Tempo de energia (acumulador descarregado)
- Accumulator com 2,0 Ah	min	65	65
- Accumulator com 4,0 Ah	min	125	125
- Accumulator com 6,0 Ah	min	185	185
Peso conforme EPTA-Procedure 01:2014	kg	0,55	0,55
Classe de proteção		[2]/[2]	[2]/[2]

Informação sobre ruídos/vibrações

	Universal Rotak 36-550	Universal Rotak 36-555	Universal Rotak 36-560	Universal Rotak 36-590	Universal Rotak 36-670
	3600 HB9 505	3600 HB9 508	3600 HB9 506	3600 HB9 509	3600 HB9 507
	3600 HB9 573		3600 HB9 574

Valores de emissão de ruídos averiguados de acordo com a EN 60335-2-77

O nível de ruído avaliado como A do aparelho é tipicamente:

- Nível de pressão acústica	dB(A)	76	76	76	76	76
- Nível da potência acústica	dB(A)	88	88	88	88	88
- Incerteza K	dB	=2,0	=2,0	=2,0	=2,0	=2,0
Totais价值观es ah (soma dos vetores deTRS direções) e incerteza K averiguados conforme EN 60335-2-77
- Valor de emissão de vibrações ah	m/s2	<2,5	<2,5	<2,5	<2,5	<2,5
- Incerteza K	m/s2	=1,5	=1,5	=1,5	=1,5	=1,5

Montagem e estrutura

Objetivo de ação	Figura	Págnina
Volume de fornecimentoA)	A	325
Montar o arco de pegao	B	326
Ajustar a altitude de trabalho
Montar/retirar o cesto de recolha da relva	C	327
Ajustar a altitude de corte	D	327
Colocar o acumulador	E	328
Operação-Inserir disjuntor de circuito elétrico	F	329
- Ligar
- Cortar relva
- Desligar
- Remover disjuntor de circuito elétrico
Retirar o acumulador	G	330
Indicação de trabalho “Cortar relva”	H	330
Indicação do nível de enchimento do cesto de recolha vazio/cheio	I	331
Manutençao/substituição da lâmina	J	331
Selecionar acessórios	K	332

A) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.

Colocação em funcionamento

Para sua segurança

Atenção! Desligar o aparelho de jardinagem, soltar o disjuntor de corrente elétrica e remover o acumulador antes de executar trabalhos de manutenção e de limpeza. O mesmo vale, se o cabo de contato estiver danificado, cortado ou emaranhado. Depois de desligar o aparelho de jardinagem, as lâminas ainda giram durante alguns segundos. Cuidado: Não tocar nas lâminas de corte em rotação.

O acumulador está equipado com um monitoramento de temperatura que permite o carregamento na faixa de temperatura entre 0°C e 35°C. Assim é alcançada uma alta vida útil do acumulador.

Nota: O acumulador é fornecido parcialmente carregado. Para assegurar a completeza do acumulador, o acumulador deverá ser completamente carregado no carregador antes da primeira utilização.

O acumulador de iões de lítio pode ser carregado a qualquer momento, sem que a vida útil seja reduzida. Uma interrupção do processo de carga não prejudica o acumulador.

O acumulador de iões de lítio está protegido contra descarregamento profundo pela "Electronic Cell Protection (ECP)". Quando o acumulador é descarregado, o aparelho é

52 | Português

desligado por um circuito de proteção: O aparelho de jardinagem não funciona mais.

Não se deve continuar a premir o botão liga-desliga depois de o aparelho ter sido desligado

automaticamente. O acumulador pode ser danificado.

Observe a indicação relativa à eliminação dos acumuladores.

Introduzir/retirar o acumulador

Nota: Se não forem utilizados acumuladores apropriados, podem ocorrer mau funcionamento ou danos no aparelho. Inserir o acumulador carregado. Certificar-se de que o acumulador está totalmente inserido.

Para remover o acumulador do aparelho, deve-se premir o botão de destravamento do acumulador e puxar o acumulador para fora.

O processo de carregamento é iniciado assim que a ficha de rede do carregador for introduzida na tomada e o acumulador for inserido no carregador.

Graças ao processo de carregamento inteligente, o estado de carga do acumulador é detectado automaticamente e a corrente de carga ideal é selecionada dependendo da temperatura e da tensão do acumulador.

Desta forma o acumulador é poupado e permanece completamente carregado, mesmo durante o armazenamento no carregador.

Significado dos elementos de indicação no carregador (AL 3620 CV/AL 3640 CV/AL 36V-20)

Elemento de indicação no acumulador: Os três LEDs verdes iluminam-se sequencialmente e apagam-se por instantes durante o processo de carga. O acumulador está completamente carregado, se os três LEDs verdes permanecerem iluminados. Aprox. 5 minutos depois de o acumulador estar completamente carregado, apagam-se novamente os três LEDs verdes.

Nota: O carregamento rápido é possível se a temperatura do acumulador estiver dentro da faixa de temperatura de carregamento permitida, vide capítulo "Dados técnicos".

Bateria carregada

A luz permanente do LED verde sinaliza que o acumulador está completamente carregado.

Adicionalmente soa durante aprox. 2

segundos um sinal acústico, que sinaliza o carregamento completo do acumulador.

Em seguida o acumulador pode ser colocado imediatamente em funcionamento.

Sem que o acumulador esteja inserido, a luz permanente do LED indica que a ficha de rede está inserida na tomada e que o carregador está pronto para ser utilizado.

Temperatura do acumulador abaixo de 0 °C ou acima de 45 °C

A luz permanente do LED vermelho sinaliza que a temperatura do acumulador está fora da faixa admissível da temperatura de

carregamento, vide "Dados técnicos". Assim que a faixa de temperatura admissível for alcançada, o carregador comutar-se-á automaticamente para o carregamento rápido.

Se a temperatura do acumulador estiver fora da faixa de temperatura de carga admissível, o LED vermelho do acumulador iluminar-se-á assim que o acumulador for introduzido no carregador.

Nenhum processo de carga possível

Se houver uma falha no processo de carga, esta será sinalizada pelo piscar do LED vermelho.

O processo de carga não pode ser iniciado e não é possível carregar o acumulador (veja capítulo "Busca de erros").

Indicações para carregar

No caso de contínuos e repetidos ciclos de carga, sem interrupção, é possível que o carregador se aqueça. Isto no entanto não tem importância e não aparece qualquer defeito técnico do carregador.

Um período de funcionamento reduzido após o carregamento indica que o acumulador está gasto e que deve ser substituído.

Observar a indentação sobre a eliminação de forma ecológica.

O comando de ventilação integrado no carregador monitoriza a temperatura da bateria realizada. Se a temperatura do acumulador estiver acima de 30°C, o acumulador é arrefecido por um ventilador até alcançar a temperatura ideal de carga. O ventilador ligado origina um ruído de ventilação.

Se o ventilador não estiver a funcionar, é porque a temperatura da bateria se encontra na faixa de temperatura de carga ou o ventilador tem defeito. Neste caso, o tempo de carga do acumulador é prolongado.

Indicações de trabalho

Indicação da energia do acumulador

O acumulador está equipado com uma indicação do estado de carga, que indica o estado de carga do acumulador. A indicação do estado de carga consiste em 3 LEDs verdes.

Acionar a tecla para a indicação do estado de carga para ativar a indicação do estado de carga. A indicação do estado de carga apaga-se automaticamente após aprox. 5 segundos.

Se depois de acionar não se acender qualquer LED, a bateria está com defeito e tem de ser substituída.

Por motivos de segurança, a consulta do estado de carga deve ser realizada com o aparelho de jardinagem desligado.

Os três LEDs verdes iluminam-se sequencialmente e apagam-se por instantes durante o processo de carga. O acumulador está completamente carregado, se os três LEDs verdes permanecerem acesos. Aprox. 5 horas antes do acumulador estar completamente carregado, apagam-se novamente os três LEDs verdes.

Indicação do acumulador para o monitoramento de temperatura

O LED vermelho da indicação da monitorização de temperatura indica que o acumulador ou a eletrónica do aparelho de jardinagem (com o acumulador inserido) não se encontra na faixa ideal de temperatura. Neste caso, o aparelho de jardinagem não funciona ou não funciona com potência total.

Monitorização de temperatura do acumulador

O LED vermelho pisca quando se pressiona a tecla ou o interruptor de ligar-desligar (com o acumulador inserido): O acumulador está fora da faixa de temperatura de funcionamento admissível.

O acumulador desliga-se a uma temperatura superior a 70°C, até ser alcançada a faixa de temperatura admissível.

Monitorização de temperatura da eletrónica do aparelho de jardinagem

O LED vermelho está permanentemente aceso quando se pressiona o interruptor de ligar-desligar: A temperatura da

eletrónica do aparelho de jardinagem é inferior a 5°C ou superior a 75°C.

A eletrónica do aparelho de jardinagem desliga-se a uma temperatura superior a 90°C, até a temperatura se encontrar novamente na faixa admissível para o funcionamento.

Potência de corte (tempo de funcionamento do acumulador)

A potência de corte (tempo de funcionamento do acumulador) depende das características da relva, da densidade da relva, da humidade, do comprimento da relva e da altura de corte.

Se o aparelho de jardinagem for ligado e desligado frequentemente durante o processo de cortar a relva, a potência de corte (tempo de funcionamento do acumulador) também poderá ser reduzida.

Para otimizar a potência de corte (tempo de funcionamento do acumulador) é recomendável cortar com maior frequência, aumentar a altura de corte e proceder com uma velocidade adequada.

O exemplo abaixo indica a relação entre a altura de corte e a potência de corte durante uma carga dos dois acumuladores.

Condições de corte

Relva molhada e seca

Potência de corte

Acumulador com 2,0 Ah até 250 m²

Sintoma	Possível causa	Solução
O motor não arranca	A cablagem interna do aparecido de jordinagem está com defeito	Entre em contacto com o的服务 de atendimento ao cliente Bosch
	Descarregar o acumulador	Carregar o acumulador
	Accumulador frio/quente demais	Permitir que o acumulador se aqueça/arrefeca
	Relva longa demais	A maior. alta admissível da grama é de 30 cm com o maior ajuste da alta de corte
	A proteção do motor foi atrivada	Deixar o motor arrefecer eLERentar a alta de corte

Sintoma	Possível causa	Solução
	O disjuntor do circuitoétrico não foi introduzido de forma correta/completamente	Colocar de forma correta
O aparelho de jordinagem funcona com interrupções	A cablagem interna do aparelho de jordinagem está com defeito	Entre em contacto com o服务于 atenderimento ao cliente Bosch
	A proteção do motoruí ativada	Deixar o motor arrefecer eLERMentar a altitude de corte
O aparelho de jordinagem produz um resultado de corte irregular e/ou o motor funcona com dificuldade	Altura de corte muito demais	Aumentar a altitude de corte
	As lâminas está embotadas	Trocar as lâminas (veja figura J)
	É possível que fazer uma obstruição	Desligar o aparelho de jordinagem e soltar o disjuntor de circuitoétrico
		Controlar o(lado de boa do aparelho de jordinagem e eliminar a obstruição, se for necessário(use sempre luvas para jordinagem)
	Lâmina montada do(lado errado	Montar a lâmina do(lado muito
Após ligar o aparelho de jordinagem, a lâmina de corte não gira	A lâmina é impedida pela relva	Desligar o aparelho de jordinagem e soltar o disjuntor de circuitoétrico
		Remover a obstruição (sempre usar luvas para jordinagem)
	Porca/parafuso da lâmina soltos	Apertar porca/parafuso da lâmina (27 Nm)
Fortes vibrações/ ruidos	Porca/parafuso da lâmina soltos	Apertar porca/parafuso da lâmina (27 Nm)
	Lâmina danificada	Trocar as lâminas (veja figura J)

Acumulador e carregador

Sintomas	Possível causa	Solução
Indicações vermelha da找了a cargo do acumulador pisa no carregarorNenhumprocessodecarga possivel	Acumulador não inserido (corretamente)	Inserir o acumulador corretemente no carregaror
	Contactos do acumulador sujos	Limar os contactos do acumulador, p. ex.colocando e retirando repetidamente oacumulador, se necessário substituir oacumulador
	Acumulador danificado	Substituir o acumulador
As indicações de cargados acumuladores nãose iluminam nocarregaror	A ficha de rede do carregarador não está(corretamente) introduzida	Introduzir a ficha de rede (totalmente) na tomada
	Tomada, cabo de rede ou carregaror com defeito	Controlar a tensão de rede, se necessário,permitir que o carregaror sera controlado poruma oficina de service autorizada paraferramentas electrolyicas Bosch

Manutenção e serviços

Atenção! Desligar o aparelho de jardinagem, soltar o disjuntor de corrente elétrica e remover o acumulador e o cesto de recolha de relva antes de executar trabalhos de manutenção e de limpeza. Sempre usar luvas de jardinagem se estiver a trabalhar na área das lâminas afiadas.

Para assegurar a utilização otimizada do acumulador, deverá observar as seguintes indicações e medidas:

• Proteger o acumulador contra humidade e água.
• Só armazenar o aparelho de jardinagem e o acumulador numa faixa de temperatura entre -20 °C e 50 °C. Por exemplo, durante o verão, não se deve deixar o aparelho de jardinagem no carro.
• Armazenar o acumulador separadamente e não no aparelho de jardinagem.
• Não deixe o acumulador dentro do aparelho de jardinagem, em caso de radiação solar direta.
• A temperatura ideal para a recarga do acumulador é de 5 °C.
• Limpar de vez em quando as aberturas de ventilação do acumulador com um pincel macio, limpo e seco.

Um período de funcionamento reduzido após o carregamento indica que o acumulador está gasto e que deve ser substituído.

Serviço pós-venda e aconselhamento

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de características do produto.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda. - Divisão de Ferramentas Elétricas

Rodovia Anhanguera, Km 98 - Parque Via Norte

13065-900, CP 1195

Campinas, São Paulo

Tel.: [phone]

www.bosch.com.br/contato

Transporte

Os acumuladores de iões de lítio, contidos, estão sujeitos ao direito de materiais perigosos. Os acumuladores podem ser transportados na rua pelo Utilizador, sem mais obrigações.

Ao ser enviado por terceiros (por ex.: transporte aéreo ou expedição) devem ser observados os requisitos especiais quanto à embalagem e identificação. Neste caso é necessário consultar um especialista em materiais perigosos ao preparar a peça a ser enviada.

Os acumuladores não devem ser transportados se a carcaça não estiver em perfeito estado. Colar contactos abertos e embalar o acumulador de modo que não possa se movimentar dentro da embalagem. Respeite também outras regulamentações nacionais eventualmente existentes.

Eliminação

Os aparelhos de jardim, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria-prima.

Não deitar os aparelhos de jardinagem e acumuladores/pilhas no lixo doméstico!

Apenas países da União Europeia:

Conforme as Diretivas Europeias 2012/19/UE relativa aos resíduos de aparelhos elétricos e eletrónicos velhos e conforme a diretiva europeia 2006/66/CE relativa a acumuladores/

pilhas defeituosos ou gastos, estes devem ser recolhidos separadamente e conduzidos a uma reciclagem ecológica.

Acumuladores/pilhas:

Iões de lítio:

Observar as indicações no capítulo Transporte.

Informação para choque e vibração

	Universal Rotak 36-550	Universal Rotak 36-555	Universal Rotak 36-560	Universal Rotak 36-590	Universal Rotak 36-670
	3600 HB9 505	3600 HB9 508	3600 HB9 506	3600 HB9 509	3600 HB9 507
	3600 HB9 573		3600 HB9 574

O valor de ruído indicado pelo fabricante foi determinado de acordo com a norma EN 60335-2-77

pt 2000/14/CE: Nível de potência acústica medido 88 dB(A), incerteza K = 2,0 dB, nível de potência acústica garantido 88 dB(A)

Documentação técnica pertencente a: *
