Typ produktu	Bezdrôtová kosačka na trávu
Značka	Bosch
Model	AdvancedRotak 590
Šírka kosenia	38 cm
Výška kosenia	25 až 70 mm (nastaviteľná)
Objem zberného koša	40 litrov
Hmotnosť (podľa EPTA 01:2014)	15,0 kg
Napájanie	Lítiovo-iónová batéria 36 V
Kapacita batérie (dodávaná)	4,0 Ah (2,0 Ah alebo 6,0 Ah voliteľne)
Čas nabíjania (batéria 4,0 Ah)	125 min
Typ nabíjačky	AL 3620 CV alebo AL 36V-20
Nabíjací prúd	2,0 A
Hladina akustického tlaku	76 dB(A)
Zaručená hladina akustického výkonu	88 dB(A)
Vibrácie (ah)	< 2,5 m/s²
Funkcia zberu listov	Áno (max. výška kosenia)
Indikátor naplnenia koša	Áno
Ochrana motora	Zariadenie na ochranu proti preťaženiu
Údržba nožov	Možné brúsenie alebo výmena
Prevádzková teplota	+5 °C až +50 °C
Skladovacia teplota	-20 °C až +50 °C
Trieda ochrany (nabíjačka)	II (dvojitá izolácia)
Náhradné diely k dispozícii	Áno (nože, batéria, nabíjačka, atď.)
Záruka	Obráťte sa na popredajný servis Bosch

Často kladené otázky - ADVANCEDROTAK 590 BOSCH

Aká je šírka kosenia kosačky AdvancedRotak 590?

Šírka kosenia je 38 cm, ideálna pre stredne veľké záhrady.

Ako nastaviť výšku kosenia?

Výška kosenia sa ľahko nastavuje od 25 do 70 mm pomocou centrálnej páky. Prispôsobte ju podľa dĺžky trávy.

Aká je výdrž batérie?

S dodávanou batériou 4,0 Ah môže výdrž dosiahnuť 500 m² pri jemnej a suchej tráve. Výdrž závisí od výšky kosenia a stavu trávy.

Môžem použiť batériu inej kapacity?

Áno, kosačka akceptuje batérie Bosch 36 V s kapacitou 2,0 Ah, 4,0 Ah a 6,0 Ah. Použite väčšiu batériu na zvýšenie výdrže.

Ako udržiavať nože?

Noste rukavice. Pravidelne kontrolujte stav nožov. Ak sú otupené, vymeňte ich za originálne nože Bosch. Utiahnite skrutku noža na 27 Nm.

Čo robiť, ak kosačka neštartuje?

Skontrolujte, či je batéria nabitá a správne vložená. Uistite sa, že oddeľovač (istič) je stlačený. Ak problém pretrváva, nechajte motor vychladnúť alebo kontaktujte servis Bosch.

Môže kosačka zbierať listy?

Áno, tvar noža umožňuje zbierať jesenné lístie. Použite maximálnu výšku kosenia a skontrolujte, že nič neprekáža.

Aká je hladina hluku kosačky?

Hladina akustického tlaku je 76 dB(A) a zaručená hladina akustického výkonu je 88 dB(A). V prípade potreby používajte ochranu sluchu.

Ako čistiť kosačku?

Zastavte prístroj, vyberte batériu a oddeľovač. Použite suchú a jemnú kefku. Nepoužívajte vysokotlakový čistič ani vodu.

Kde nájdem náhradné diely?

Náhradné diely (nože, batéria, nabíjačka) sú k dispozícii na webovej stránke Bosch alebo u popredajného servisu. Uveďte 10-miestne číslo výrobku zariadenia.

NÁVOD NA OBSLUHU ADVANCEDROTAK 590 BOSCH

odstavec „Technická data“. Jakmile se dosáhne přípustného

Kontrola teploty akumulátoru

Výkon sečení (doba chodu akumulátoru)

Pozor! Starostlivo si prečítajte pokyny uvedené v nasledujúcom texte. Dôkladne sa oboznámte s obslužnými prvkami a so správnym používaním tohto výrobku. Návod na používanie si láskavo starostlivo uschovajte na neskoršie používanie.

Vysvetlenie symbolov na náradí, nabíjačke a akumulátore

Všeobecné upozornenie na nebezpečenstvo

Prečítajte si Návod na používanie.

Dávajte pozor na to, aby sa osoby stojace v blízkosti neporanili odletujúcimi cudzími

telieskami.

Upozornenie: Keď sa s výrobkom pracuje, zachovávajte od neho bezpečný odstup.

Zachovajte opatrnosť: Nedotýkajte sa rotujúcich nožov. Tieto nože sú ostré.

Chráňte sa pred stratou prstov na nohách alebo na rukách.

Netýka sa daného typu.

Skôr ako sa budete dotýkať niektorých súčiastok náradia, počkajte, kým sa všetky

súčiastky úplne zastavia. Po vypnutí tohto záhradníckeho náradia nože ešte rotujú ďalej a mohli by Vám spôsobiť poranenie.

Nepoužívajte tento výrobok v daždi, ani ho nevystavujte dažďu.

Chráňte sa pred zásahom elektrickým prúdom.

Netýka sa daného typu.

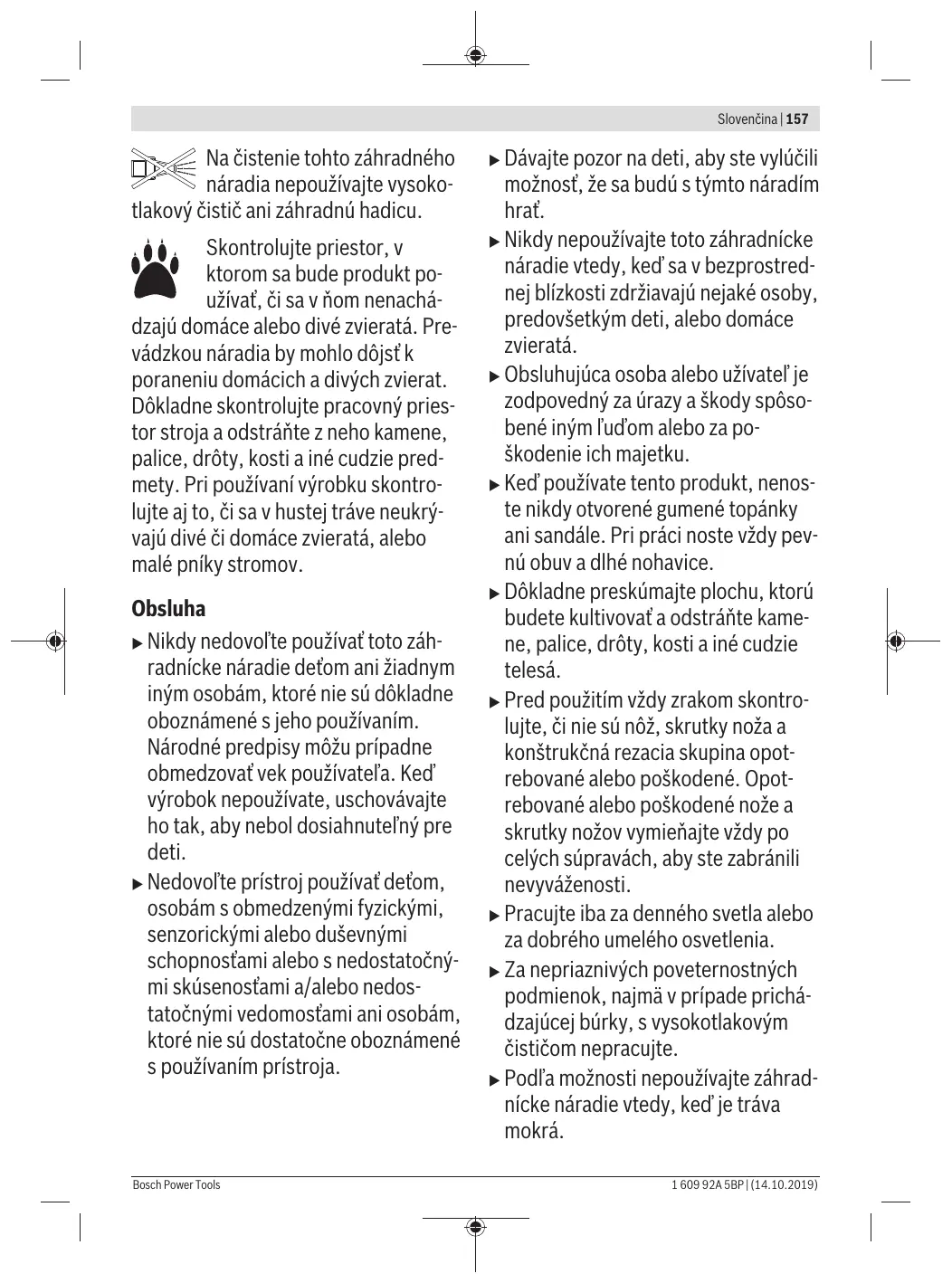

Na čistenie tohto záhradného náradia nepoužívajte vysokotlakový čistič ani záhradnú hadicu.

Skontrolujte priestor, v ktorom sa bude produkt používať, či sa v ňom nenachádzajú

domáce alebo divé zvieratá. Prevádzkou náradia by mohlo dôjsť k poraneniu domácich a divých zvierat. Dôkladne skontrolujte pracovný priestor stroja a odstráňte z neho kamene, palice, drôty, kosti a iné cudzie predmety. Pri používaní výrobku skontrolujte aj to, či sa v hustej tráve neukrývajú divé či domáce zvieratá, alebo malé pníky stromov.

Obsluha

Nikdy nedovoľte používať toto záhradnícke náradie deťom ani žiadnym iným osobám, ktoré nie sú dôkladne oboznámené s jeho používaním. Národné predpisy môžu prípadne obmedzovať vek používateľa. Keď výrobok nepoužívate, uschovávajte ho tak, aby nebol dosiahnuteľný pre deti. Nedovoľte prístroj používať deťom, osobám s obmedzenými fyzickými, senzorickými alebo duševnými schopnosťami alebo s nedostatočnými skúsenosťami a/alebo nedostatočnými vedomosťami ani osobám, ktoré nie sú dostatočne oboznámené s používaním prístroja.

Dávajte pozor na deti, aby ste vylúčili možnosť, že sa budú s týmto náradím hrať. Nikdy nepoužívajte toto záhradnícke náradie vtedy, keď sa v bezprostrednej blízkosti zdržiavajú nejaké osoby, predovšetkým deti, alebo domáce zvieratá. Obsluhujúca osoba alebo používateľ je zodpovedný za úrazy a škody spôsobené iným ľuďom alebo za poškodenie ich majetku. ▶ Keď používate tento produkt, nenoste nikdy otvorené gumené topánky ani sandále. Pri práci noste vždy pevnú obuv a dlhé nohavice. Dôkladne preskúmajte plochu, ktorú budete kultivovať a odstráňte kamene, palice, drôty, kosti a iné cudzie telesá. Pred použitím vždy zrakom skontrolujte, či nie sú nôž, skrutky noža a konštrukčná rezacia skupina opotrebované alebo poškodené. Opotrebované alebo poškodené nože a skrutky nožov vymieňajte vždy po celých súpravách, aby ste zabránili nevyváženosti. - Pracujte iba za denného svetla alebo za dobrého umelého osvetlenia. Za nepriaznivých poveternostných podmienok, najmä v prípade prichádzajúcej búrky, s vysokotlakovým čističom nepracujte. ▶ Podľa možností nepoužívajte záhradnícke náradie vtedy, keď je tráva mokrá.

▶ Kráčajte vždy pokojne, nikdy rýchlo nebežte. Toto záhradnícke náradie sa zásadne nesmie používať s poškodenými ochrannými prvkami, krytmi alebo bez bezpečnostných zariadení, ako sú napríklad ochranný kryt a/alebo zberací kôš na trávu. Na ochranu zdravia Vám odporúčame používať chrániče sluchu. Nepracujte so záhradným náradím nikdy vtedy, keď ste unavený alebo chorý, alebo ak ste pod vplyvom alkoholu, drog alebo liekov. Práca na svahu môže byť nebezpečná:

• Nekoste žiadne príliš strmé svahy.
• Na šikmých plochách alebo na mokrej tráve dávajte vždy pozor na bezpečnú chôdzu.
• Na šikmých plochách vždy postupujte pri kosení priečne, nikdy nie smerom hore a smerom dole.
• Mimoriadne opatrne postupujte pri zmene smeru na svahoch.

Mimoriadnu opatrnosť zachovávajte pri chôdzi dozadu alebo pri ťahaní záhradníckeho náradia smerom dozadu. Pri kosení trávnika posúvajte záhradnícke náradie vždy smerom dopredu a nikdy ho neťahajte smerom k svojmu telu. Nože musia byť vždy zastavené, keď potrebujete záhradnícke náradie preklopiť kvôli transportu, keď prechádzate cez plochy, ktoré

nie sú zarastené trávou, a keď plánujete záhradnícke náradie prepraviť na inú plochu, ktorú chcete pokosiť, a takisto aj späť.

Pri spúšťaní alebo zapnutí motora záhradné náradie nenakláňajte. Zapnite záhradnícke náradie podľa popisu v Návode na používanie a dávajte pozor na to, aby ste mali chodidlá v dostatočnej vzdialenosti od rotujúcich súčiastok. Nedávajte svoje ruky ani chodidlá do blízkosti rotujúcich súčiastok ani pod ne. Keď budete pracovať s týmto záhradníckym náradím, buďte vždy v dostatočnej vzdialenosti od vyhadzovacej zóny. Záhradnícke náradie nikdy nezdvíhajte ani neprenášajte vtedy, keď je motor v chode. Dajte pozor na to, aby uskladnené záhradné náradie stálo všetkými štyrmi kolesami na zemi. Záhradné náradie dvíhajte len za rukoväť. S rukoväťou zaobchádzajte opatrne. V žiadnom prípade nerobte na náradí nejaké zmeny. Nedovolené zmeny by mohli negatívne ovplyvniť bezpečnosť Vášho produktu a mať za následok zvýšenie hluku a vibrácií.

Zber lístia

Nož na zber lístia je tvarovaný tak, aby mohol vyzbierať jesenné lístie z Vášho trávnika. Aby táto funkcia optimálne

fungovala, treba dodržiavať nasledovné:

• Lístie zbierajte len s nastavenou maximálnou výškou rezu.
• Zbierajte len lístie z trávnika. Pred zberom lístia dôkladne prekontrolujte pracovnú plochu a postarajte sa o to, aby sa v blízkosti nenachádzali ľudia, zvieratá, sklené predmety a motorové vozidlá.

Uvoľnenie odpojovača elektrického obvodu

Vždy vtedy, keď sa od záhradníckeho náradia vzdialite. - Keď chcete odstrániť blokovanie (blokujúce nečistoty). - Keď budete záhradnícke náradie kontrolovať, čistiť, alebo na ňom niečo iné robiť (opravovať ho). - Po kolízii s cudzím telesom ihneď záhradnícke náradie prezrite, či nie je poškodené a dajte vymeniť nož, ak je to potrebné. - Ak začne záhradnícke náradie nezvyčajne vibrovať (okamžite skontrolujte).

Údržba

Keď s niečím manipulujete, alebo keď niečo robíte v priestore ostrých nožov, používajte vždy záhradnícke pracovné rukavice. Postarajte sa o to, aby boli všetky matice, závrtné skrutky a ostatné skrutky dobre utiahnuté, aby bola zaručená bezpečná práca náradia.

Pravidelne kontrolujte stav a opotrebovanie zberacieho koša na trávu. Kontrolujte pravidelne svoje záhradné náradie a ak zistíte, že niektoré súčiastky sú opotrebované alebo poškodené, preventívne ich kvôli vlastnej bezpečnosti vymeňte. Používajte výlučne rezacie nože, ktoré sú určené pre dané náradie. Postarajte sa o to, aby boli použité originálne náhradné súčiastky značky Bosch. Pred odložením záhradného náradia sa postarajte o to, aby bolo náradie čisté a bez zvyškov materiálu. V prípade potreby ho vyčistite mäkkou suchou kefou.

Pokyny pre optimálne zaobchádzanie s akumulátorom

Postarajte sa o to, aby bolo záhradnícke náradie vypnuté a odpojovací elektrický obvod ovládaný, keď idete do náradia vkladať akumulátor. Vkladanie akumulátorov do záhradníckeho náradia, ktoré je zapnuté, môže zapríčiniť úraz. Používajte do tohto náradia len určené akumulátory značky Bosch. Používanie iných akumulátorov môže mať za následok poranenie alebo spôsobiť požiar. Akumulátor neotvárajte. Hrozí nebezpečenstvo skratu.

Chráňte akumulátor pred horúčavou (napr. aj pred trvalým slnečným žiarením), pred ohňom, vodou a vlhkosťou. Hrozí nebezpečenstvo výbuchu.

Udržiavajte nepoužitý akumulátor mimo dosahu kancelárskych sponiek, mincí, kľúčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré by mohli spôsobiť premostenie kontaktov. Skrat medzi kontaktami akumulátora môže spôsobiť popáleniny alebo požiar. V prípade jeho poškodenia alebo neodborného používania môžu z akumulátora unikať škodlivé výpary. Zabezpečte prívod čerstvého vzduchu a pri ťažkostiach vyhľadajte lekára. Výpary môžu dráždiť dýchacie cesty. Akumulátor používajte len v produktoch výrobcu. Len tak bude akumulátor chránený pred nebezpečným preťažením.

Špicatými predmetmi, ako napr. klince alebo skrutkovače, alebo pôsobením vonkajšej sily môže dôjsť k poškodeniu akumulátora. Vo vnútri môže dôjsť ku skratu a akumulátor môže začať horieť, môže z neho unikať dym, môže vybuchnúť alebo sa prehriať. Akumulátor neskratujte. Hrozí nebezpečenstvo výbuchu. - Chráňte akumulátor pred vlhkosťou a vodou. - Skladujte toto záhradné náradie pri rozsahu teploty od -20°C do 50°C. Nenechávajte napríklad ležať záhradné náradie v lete v motorovom vozidle. Príležitostne prečistite vetracie štrbiny akumulátora čistým jemným suchým štetcom.

Nabíjačku používajte len v takom prípade, ak viete kompletne ohodnotiť a bez obmedzenia uskutočniť všetky funkcie, alebo ak ste dostali príslušné pokyny.

Nikdy nedovoľte používať nabíjačku deťom ani osobám s obmedzenými psychickými, senzorickými alebo duševnými schopnosťami alebo s nedostatočnými skúsenosťami a/alebo nedostatočnými vedomosťami, a takisto ani osobám neoboznámeným s týmto Návodom na používanie. Národné predpisy môžu prípadne obmedzovať vek používateľa. Dávajte pozor na deti. Zabezpečí sa tým, že sa deti nebudú s nabíjačkou hrať. Nabíjajte len lítiovo-iónové akumulátory Bosch od kapacity 2,0 Ah (od 10 akumulátorových článkov). Napätie akumulátora musí zodpovedať nabíjaciemu napätiu nabíjačky. Nenabíjajte batérie, ktoré nie sú určené na opätovné nabíjanie. V inom prípade

hrozí nebezpečenstvo požiaru a výbuchu.

Chráňte nabíjačku pred dažďom alebo vlhkosťou. Vniknutie vody do nabíjačky zvyšuje riziko zásahu elektrickým prúdom.

Udržiavajte nabíjačku čistú. Znečistenie hrozí nebezpečenstvo úrazu elektrickým prúdom. Pred každým použitím skontrolujte nabíjaciu jednotku, kábel a zástrčku. Ak zistíte poškodenie, nabíjačku nepoužívajte. Nabíjačku sami neotvárajte, dajte ju opraviť len kvalifikovanému personálu a len s použitím originálnych náhradných súčiastok. Poškodené nabíjačky, káble a zástrčky zvyšujú riziko zásahu elektrickým prúdom. Nabíjačku neprevádzkujte na veľmi horľavom podklade (napr. papier, textílie a pod.), príp. v horľavom prostredí. Z dôvodu tepla, ktoré vzniká pri nabíjaní, hrozí nebezpečenstvo požiaru. - Nezakrývajte vetracie štrbiny nabíjačky. Nabíjačka sa inak môže prehriať a nemusí správne fungovať. Na zvýšenie elektrickej bezpečnosti odporúčame použiť ochranný spínač pri poruchových prúdoch s maximálnym spúšťacím prúdom 30 mA. Pred použitím náradia skontrolujte vždy ochranný spínač pri poruchových prúdoch FI.

Symboly

Symbol	Význam
↑	Smer pohybu
↓	Smer reakcie
	Používajte ochranné pracovné rukavice
	Hmotnost
	Zapnutie
	Vypnutie
√	Dovolená manipulácia
×	Zakázaný druh manipulácie
CLICK!	Počuteřný hluk

Symbol

Význam

Príslušenstvo/náhradné súčiastky

Používanie podľa určenia

Toto záhradnícke náradie je určené na kosenie trávnika pri súkromnom používaní.

Toto záhradné náradie nie je určené na strihanie živého plota, kosenie a pod.

Toto záhradné náradie je určené na kosenie trávnikov na úrovni pôdy.

Technické údaje

Kosačka na trávu		Universal Rotak 36-550	Universal Rotak 36-555	Universal Rotak 36-560	Universal Rotak 36-590	Universal Rotak 36-670
Vecné Čísló		3 600 HB9 5053 600 HB9 573	3 600 HB9 508	3 600 HB9 5063 600 HB9 574	3 600 HB9 509	3 600 HB9 507
Menovité napătie	V	36	36	36	36	36
Šírka nožovej skrinky	cm	38	38	38	38	38
Pracovná výška nožov	mm	25 – 70	25 – 70	25 – 70	25 – 70	25 – 70
Objem, zberací kõš na trámnu	I	40	40	40	40	40
Hmotnosć podl'na EP-TA-Procedure 01:2014	kg	15,0	15,0	14,0	15,0	15,0
Sériové Čísló (Serial Number)				pozri typový štítok na záhradnom náradí
dovolená teplota okolia
- pri nabijání	°C	0 ... +45	0 ... +45	0 ... +45	0 ... +45	0 ... +45
- počas prevádžky	°C	+5 ... +50	+5 ... +50	+5 ... +50	+5 ... +50	+5 ... +50
- pri skladovani	°C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Akumulátor		lítivo-oínový	lítivo-oínový	lítivo-oínový	lítivo-oínový	lítivo-oínový
Menovité napătie	V	36	36	36	36	36
Vecné Čísló/kapacita
- 2 607 336 913/1 607 A35 02V	Ah	-	-	2 x 2,0	-	-
- 2 607 336 915/2 607 337 047	Ah	4,0	4,0	-	4,0	-
- 1 607 A35 058	Ah	-	-	-	-	6,0
Počet akumulátorovych Článkov
- 2 607 336 913/1 607 A35 02V		-	-	10	-	-
- 2 607 336 915/2 607 337 047		20	20	-	20	-
- 1 607 A35 058		-	-	-	-	20

Všetky hodnoty v tomto Návode boli namerané pri použití do 2000 metrov nadmorskej výšky.

Nabijačka		AL 3620 CV	AL 36V-20
Vecné Čísló	Eú	2 607 225 657	2 607 226 273
	UK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
Nabijać prúd	A	2,0	2,0

162 | Slovenčina

Nabijačka		AL 3620 CV	AL 36V-20
Nabijacia doba (akumulátor vybitý)
– Akumulátor s kapacitou 2,0 Ah	min	65	65
– Akumulátor s kapacitou 4,0 Ah	min	125	125
– Akumulátor s kapacitou 6,0 Ah	min	185	185
Hmotnost podl'æ PETA-Procedure 01:2014	kg	0,55	0,55
Trieda ochrany		☐/II	☐/II

Informácia o hlučnosti/vibráciách

	Universal Rotak 36-550	Universal Rotak 36-555	Universal Rotak 36-560	Universal Rotak 36-590	Universal Rotak 36-670
	3600 HB9 505	3600 HB9 508	3600 HB9 506	3600 HB9 509	3600 HB9 507
	3600 HB9 573		3600 HB9 574
Informáce o emisii hlucnosti zistované podla normy EN 60335-2-77
Vyhodnotné hodnota hladiny hluku A toto náradia je typicky:
- Hladina akustické-ho tlaku	dB(A)	76	76	76	76
- Hladina akustické-ho vykonu	dB(A)	88	88	88	88
- Nepresnost'mera-nia K	dB	=2,0	=2,0	=2,0	=2,0
Celkové hodnoty vibrácijah (suma vektorov troch smerov) a nepresnost'merania K zistované podla normy EN 60335-2-77
- Hodnota emisie vibrácijah	m/s2	<2,5	<2,5	<2,5	<2,5
- Nepresnost'mera-nia K	m/s2	=1,5	=1,5	=1,5	=1,5

Montáž a prevádzka

Ciel' Činnosti	Ob-rázok	Strana
Rozsaḥ dodávyk (základná výbava)A)	A	325
Montáž oblúkovej rukovăte	B	326
Nastavenie pracovnej výšky
Vkladanie / vyberanie zberaceho koša na trávu	C	327
Nastavenie pracovnej výšky nožov	D	327
Vloženie akumuláhora	E	328
Prevádka - Zasuñte odpojovač elektrického obvo-du - Zapnutie - Kosenie - Vypnutie - Odpojovač elektrického obvodu vyber-te	F	329
Vyberanie akumuláhora	G	330
Ako pracováť s náradím „Kosenie"	H	330

Ciel Činnosti	Ob-rázok	Strana
Ukazovatel stavu náplne zberacieho koša na trám vú prázdny/plný	I	331
Ádržba nožov/výmena nožov	J	331
Vol'ba príslušenstva	K	332

A) Vyobrazené alebo opísané príslušenstvo nepatrí do štandardného rozsahu dodávky. Kompletné príslušenstvo nájdete v našom sortimente príslušenstva.

Uvedenie do prevádzky

Pre Vašu bezpečnosť

▸ Pozor! Záhradnícke náradie vypnite, uvoľnite odpojovač elektrického obvodu a demontujte z náradia akumulátor pred každou údržbou a pred každým čistením náradia. To isté platí v prípade, ak je poškodený, narezaný alebo zauzlený kábel vypínača. ▸ Po vypnutí tohto záhradníckeho náradia sa nože ešte niekoľko sekúnd otáčajú ďalej. ▸ Zachovajte opatrnosť: Nedotýkajte sa rotujúceho rezacieho noža.

Nabíjanie akumulátorov

Akumulátor je vybavený tepelnou poistkou, ktorá dovoľuje nabíjanie akumulátora len v rozsahu teplôt medzi 0°C a 35°C. Vďaka tomu sa dosiahne vyššia životnosť akumulátora.

Upozornenie: Akumulátor sa dodáva v čiastočne nabitom stave. Aby ste zaručili plný výkon akumulátora, pred prvým použitím akumulátor v nabíjačke celkom nabite.

Lítium-iónové akumulátory možno kedykoľvek dobíjať bez toho, aby to negatívne ovplyvnilo ich životnosť. Prerušenie nabíjania takýto akumulátor nepoškodzuje.

Lítium-iónový akumulátor je chránený proti hlbokému vybitiu pomocou elektronickej ochrany článku „Electronic Cell Protection (ECP)”. Keď je akumulátor vybitý, ručné elektrické náradie sa pomocou ochranného obvodu samočinne vypne: Záhradnícke náradie už nepracuje.

Upozornenie: Ak sa nepoužijú vhodné akumulátory, môže to viesť k nesprávnemu fungovaniu alebo k poškodeniu prístroja.

Vložte nabitý akumulátor. Postarajte sa o to, aby bol akumulátor úplne vložený.

Ak chcete akumulátor z náradia vybrať, stlačte uvoľňovacie tlačidlo a akumulátor vytiahnite.

Nabíjanie

Nabíjací proces začne v okamihu, keď sa zástrčka nabíjačky zasunie do zásuvky a keď sa akumulátor vloží do nabíjačky. Inteligentné nabíjanie automaticky spozná stav nabitia akumulátora a nabíja ho optimálnym nabíjacím prúdom v závislosti od konkrétnej teploty a napätia akumulátora.

Takýmto spôsobom sa šetrí akumulátor a počas uloženia v nabíjačke dostáva vždy úplne nabitý.

Význam indikačných prvkov na nabíjačke (AL 3620 CV/AL 3640 CV/AL 36V-20)

Rýchlonabíjanie

Rýchlonabíjanie je signalizované rýchlym blikaním zelenej indikácie stavu nabitia akumulátora.

Indikačný prvok na akumulátore: Počas nabíjacieho procesu sa tri zelené diódy LED akumulátora rozsvecujú jedna po druhej a zakrátko zhasínajú. Akumulátor je úplne nabitý vtedy, keď všetky tri zelené diódy LED svietia trvalo. Asi 5 minút po úplnom nabití akumulátora tri zelené diódy LED opäť zhasnú.

Upozornenie: Rýchlonabíjanie je možné len vtedy, keď leží teplota akumulátora v prípustnom rozsahu nabíjacích teplôt, pozri odsek Technické údaje.

Trvalé svietenie zelenej indikácie nabíjania akumulátora signalizuje, že akumulátor je úplne nabitý.

Okrem toho sa ozve na dobu cca 2 sekundy zvukový signál, ktorý akusticky signalizuje úplné nabitie akumulátora.

Akumulátor sa potom dá ihneď vybrať na okamžité používanie.

Bez zasunutého akumulátora signalizuje trvalé svietenie indikácie nabíjania akumulátora, že zástrčka nabíjačky je zasunutá do sieťovej zásuvky a nabíjačka je pripravená na prevádzku.

Teplota akumulátora pod 0°C alebo nad 45°C

Trvalé svietenie červenej indikácie nabíjania akumulátora signalizuje, že teplota akumulátora sa nachádza mimo prípustného rozsahu teplôt, pozri odsek „Technické údaje“. Len čo sa dostane teplota do prípustného rozsahu, nabíjačka sa automaticky prepne na rýchlonabíjanie.

ILOT, pozri odsek „Technické údaje“. Len čo sa teplota dostane do prípustného rozsahu, nabíjačka sa automaticky prepne na rýchlonabíjanie.

Ak sa akumulátor nachádza mimo dovoleného rozsahu teploty, zasvieti pri vložení akumulátora do nabíjačky červená dióda LED akumulátora.

Nabíjanie nie je možné

Ak sa vyskytne iná porucha nabíjacieho procesu, bude táto signalizovaná blikaním červenej indikácie LED.

Proces nabíjania sa nemôže spustiť a nabíjanie akumulátora nie je možné (pozri odsek „Hľadanie porúch“).

Pokyny pre nabíjanie

Pri nepretržitých nabíjacích cykloch, resp. pri ich opakovaní jeden za druhým bez prerušenia, sa nabíjačka môže zohrievať. To je však neškodné a nie je to prejavom technickej poruchy nabíjačky.

Výrazne skrátená prevádzková doba akumulátora po jeho dobití signalizuje, že akumulátor je opotrebovaný a treba ho vymeniť za nový.

Dodržiavajte pokyny na likvidáciu.

Chladenie akumulátora (Active Air Cooling)

Ovládanie ventilátora, ktoré je integrované do nabíjačky, kontroluje teplotu vloženého akumulátora. Ak je táto teplota vyššia ako 30°C, akumulátor sa pomocou ventilátora ochladí na optimálnu nabíjaciu teplotu. Zapnutý ventilátor vytvára zvuk charakteristický pre chladenie ventilátorom.

Ak ventilátor v činnosti, je teplota akumulátora v optimálnom rozsahu teplôt pri nabíjaní, alebo ak je ventilátor poškodený. V takomto prípade sa doba nabíjania akumulátora predĺži.

Pokyny na používanie

Indikácia stavu nabitia akumulátora

Akumulátor je vybavený indikáciou stavu nabitia, ktorá indikuje stav nabitia akumulátora. Indikácia stavu nabitia akumulátora sa skladá z 3 zelených diód LED.

Stlačte tlačidlo pre indikáciu stavu nabitia akumulátora, aby ste indikáciu stavu nabitia akumulátora aktivovali. Po cca 5 sekundách indikácia stavu nabitia akumulátora automaticky zhasne.

Stav nabitia akumulátora sa dá skontrolovať aj vtedy, keď je akumulátor vybratý.

Indikación LED	Kapacita akumulátora
Trvalé svetlo 3 zelené dióy LED	≥ 2/3
Trvalé svetlo 2 zelené dióy LED	≥ 1/3
Trvalé svetlo 1 zelená dióda LED	≤ 1/3
Blikajúce svetlo 1 zelená dióda LED	Rezerva

Ak po stlačení tlačidla nesvieti žiadna dióda LED, akumulátor je poškodený a treba ho vymeniť.

Z bezpečnostných dôvodov sa dá uskutočniť kontrola stavu nabitia akumulátora len vtedy, keď záhradnícke náradie nebeží.

Počas nabíjacieho procesu sa tri zelené diódy LED akumulátora rozsvietia a po druhej a zakrátko zhasínajú. Akumulátor je úplne nabitý vtedy, keď všetky tri zelené diódy LED svietia trvalo. Asi 5 minút po úplnom nabití akumulátora tri zelené diódy LED opäť zhasnú.

Indikácia akumulátora pre monitorovanie teploty

Červená dióda LED indikácie kontroly teploty signalizuje, že akumulátor alebo elektronika záhradníckeho náradia (pri vloženom akumulátore) sa nenachádza v optimálnom rozsahu teploty. V takomto prípade záhradnícke náradie nepracuje, alebo nepracuje na plný výkon.

Monitorovanie teploty akumulátora

Pri stlačení tlačidla alebo vypínača (pri vloženom akumulátore) bliká červená dióda LED: Akumulátor je mimo prípustného rozsahu prevádzkovej teploty.

Pri teplote nad 70°C sa akumulátor vypne dovtedy, kým sa teplota dostane do optimálneho rozsahu.

Hľadanie porúch

Podmienky na kosenie

Symptom	Możná prićina	Odstrányenie prićiny
Motor sa nerozbehne	Vnútorná kabeláž záhradnickeho náradia je poru-šená	Obratóte sa na autorizované servisné stredisko Bosch
	Akumulátor je vybitý	Dobite akumulátor
	Akumulátor je príliš studeny/horúci	Akumulátor zahrejte/nechajte vychladnúť
	Tráva je príliš vytoká	Maximálna prípustné výška trávy je 30 cm pri maj-vyšsom nastavení pracovnej výšky nožov

Kontrola teploty elektroniky záhradníckeho náradia

Červená dióda LED svieti po stlačení vypínača trvalo: Teplota elektroniky náradia je nižšia ako 5°C alebo vyššia ako 75°C.

Pri teplote nad 90°C sa elektronika záhradníckeho náradia vypne dovtedy, kým sa opäť dosiahne teplota v rámci prípustného prevádzkového rozsahu teploty.

Rezací výkon (doba použitia akumulátora)

Rezací výkon (doba použitia akumulátora) závisí od vlastností trávnika, napr. od hustoty trávy, jej vlhkosti, od dĺžky trávy a nastavenej pracovnej výšky nožov.

Časté zapínanie a vypínanie záhradníckeho náradia počas kosenia takisto znižuje rezný výkon (skracuje dobu použitia akumulátora).

Na dosiahnutie optimálneho rezného výkonu (doby použitia akumulátora) odporúčame kosiť častejšie, zväčšiť pracovnú výšku nožov a pri práci postupovať primeraným tempom.

Príklad uvedený v ďalšom texte ukazuje súvislosti medzi nastavenou pracovnou výškou nožov a rezným výkonom na jedno nabitie akumulátora.

6cm 4cm Velmi riedka, SUCHáráva
Rezací vykon
Akumulátor s kapacitou 2,0 Ah	do 250 m²
Akumulátor s kapacitou 4,0 Ah	do 500 m²
Akumulátor s kapacitou 6,0 Ah	do 750 m²

Aby ste zvýšili dobu použitia kosačky, môžete si v autorizovanom servisnom stredisku pre záhradné náradie Bosch zakúpiť ďalší akumulátor.

Symptom	Možná prícina	Odstrányenie príčiny
	Motorový istič sa incivoval	Nechajte motor vychladnúť a nastavte vácšiu pracovné výšku nožov
	Odojovacě elektrického obvodu nebol vložený správné/nebol vložený Úplne	Vložte správné
Záhradnicke náradie beží prerušovane	Vnútorná kabeláž záhradnickeho náradia je poru-šená	Obrátté sa na autorizované servisné stredisko Bosch
	Motorový istič sa incivoval	Nechajte motor vychladnúť a nastavte vácšiu pracovné výšku nožov
Záhradné náradie zanecháva nepravidel-ne poukosený trávnik a/alebo motor pracuje tăžkor	Výška rezu je príliš nízka	Nastavte vácšiu výšku rezu
	Nož je tupý	Vymeñe nož (pozri obrázok J)
	Náradie moze byt upchaté (zablokované)	Náradie vypnite a uvo'lignite odpojovač elektrické-ho obvodu Skontrolujte dolné stranu náradia a v przypada po-treby ju uvo'lignite - vycistite (pracujte pritom vždy s pracovnými rukavicami)
	Nož je namontovaný nesprávné	Premontujte nož do správnéj polohy
Po zapnutí záhradnickeho náradia sa nož ne-otáča	Nož je zablokovaný trámou	Náradie vypnite a uvo'lignite odpojovač elektrické-ho obvodu Uvo'lignite blokovanie (pracujte pritom vždy s pracovnými rukavicami)
	Matica noža/skrutka noža je uvo'lnená	Uthihnite maticu/skrutku noža (27 Nm)
Silné vibrácie/hluk	Matica noža/skrutka noža je uvo'lnená	Uthihnite maticu/skrutku noža (27 Nm)
	Nož je poškodený	Vymiěnte nož (pozri obrázok J)

Symptoms	Možná príčina	Odstránenie príčiny
Červěna indikácia nabí-jania akumulátora blikáNabijanie nie je možné	Akumulátor Nie je vložený (správné)	Nasadte akumulátor správné do nabíjacky
	Kontaky akumulátora su znečistené	Očistite kontakty akumulátora; napriklad viac-násobnám zasunutím a vysunitím akumulátora, pripadne akumulátor vymeñe za nový
	Akumulátor je poškodený	Akumulátor vymeñe za nový
Indikácia nabíjania aku-mulátora na nabíjacke nesvieti	Zástrčka nabíjacky nie je (nie je správné)zasunu-tá do zásuvky	Zástrčku sieťovej šnúry zasunte do zásuvky (úpl-ne)
	Zásuvka, sietová šnúra alebo nabíjacka je po-škodená	Skontrolujte sieťové napatie, nabíjacku dajte pripadne preskúšć v autorizovanej servisnej opravovni ručného elektrického náradia Bosch

Údržba a servis

Ošetrovanie akumulátora

▷ Pozor! Pred každou údržbou a pred každým čistením náradie vypnite, uvoľnite odpojovač elektrického obvodu a demontujte z náradia akumulátor a takisto zberací kôš na trávu. Keď s niečím manipulujete, alebo keď niečo robíte v priestore ostrých nožov, používajte vždy záhradnícke pracovné rukavice.

Aby ste dosiahli optimálne využitie akumulátora, dodržiavajte nasledujúce pokyny a opatrenia:

• Chráňte akumulátor pred vlhkosťou a vodou.
• Skladujte toto záhradné náradie pri rozsahu teploty od -20°C do 50°C. Nenechávajte napríklad ležať záhradné náradie v lete v motorovom vozidle.
• Akumulátor skladujte osobitne a nie v náradí.
• Ak svieti na záhradnícke náradie priame slnečné svetlo, nenechávajte akumulátor v náradí.
• Optimálna teplota na skladovanie akumulátora je 5 °C.
• Príležitostne prečistite vetracie štrbiny akumulátora jemným, čistým a suchým štetcom.

Výrazne skrátená prevádzková doba akumulátora po jeho dobití signalizuje, že akumulátor je opotrebovaný a treba ho vymeniť za nový.

Zákaznícka služba a poradenstvo ohľadom použitia

Priložené lítiovo-iónové akumulátory podliehajú požiadavkám pre transport nebezpečného nákladu. Tieto akumulátory smie používateľ náradia prepravovať po cestách bez ďalších opatrení.

Pri zasielaní tretími osobami (napr. leteckou dopravou alebo prostredníctvom špedície) treba pamätať na osobitné požiadavky na obaly a označenie. V takomto prípade treba pri preprave zásielky bezpodmienečne konzultovať s expertom pre prepravu nebezpečného tovaru.

Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal. Otvorené kontakty prelepte a akumulátor zabalte tak, aby sa v obale nemohol posúvať. Dodržiavajte, prosím, aj prípadné ďalšie národné predpisy.

Likvidácia

Záhradnícke náradie, akumulátory, príslušenstvo a obaly treba dať na recykláciu zodpovedajúcu ochrane životného prostredia.

Neodhadzujte opotrebované záhradnícke náradie ani akumulátory/batérie do komunálneho odpadu!

Len pre krajiny EÚ:

Podľa Európskej smernice 2012/19/EÚ sa musia nepoužiteľné ručné elektrické a elektronické prístroje (elektrospotrebiče) a podľa európskej smernice 2006/66/ES sa musia poškodené alebo opotrebované akumulátory/batérie zbierať separovane a treba ich dávať na recykláciu zodpovedajúcu ochrane životného prostredia.

Akumulátory/batérie:

Lítiovo-iónové akumulátory:

Dodržte láskavo pokyny uvedené v odseku Transport.

Maďarčina

Technické podklady:

sk 2000/14/ES: odmeraná hladina akustického výkonu 88 dB(A), neistota K = 2,0 dB, zaručená hladina akustického výkonu 88 dB(A)

Metóda posúdenia zhody podľa dodatku VI. Kategória výrobku: 32

Uvedená skúšobná inštitúcia: DEKRA Certification B.V. Meander 1051, 6825 MJ Arnhem, Netherlands, Nr.0344

Technické podklady má spoločnosť:*
