Tuotetyyppi	Langaton ruohonleikkuri
Brändi	Bosch
Malli	AdvancedRotak 590
Leikkuuleveys	38 cm
Leikkuukorkeus	25–70 mm (säädettävä)
Ruohonkeräyssäiliön tilavuus	40 litraa
Paino (EPTA 01:2014 mukaan)	15,0 kg
Virtalähde	Litiumioniakku 36 V
Akun kapasiteetti (toimitetaan)	4,0 Ah (2,0 Ah tai 6,0 Ah valinnainen)
Latausaika (akku 4,0 Ah)	125 min
Laturin tyyppi	AL 3620 CV tai AL 36V-20
Latausvirta	2,0 A
Äänenpainetaso	76 dB(A)
Taattu äänitehotaso	88 dB(A)
Tärinä (ah)	< 2,5 m/s²
Lehtienkeräystoiminto	Kyllä (maks. leikkuukorkeus)
Säiliön täyttötason ilmaisin	Kyllä
Moottorin suojaus	Ylikuormitussuojalaite
Terien huolto	Teroitus tai vaihto mahdollista
Käyttölämpötila	+5 °C – +50 °C
Säilytyslämpötila	-20 °C – +50 °C
Suojausluokka (laturi)	II (kaksoiseristys)
Varaosat saatavilla	Kyllä (terät, akku, laturi jne.)
Takuu	Kysy Bosch-huollosta

Usein kysytyt kysymykset - ADVANCEDROTAK 590 BOSCH

Mikä on AdvancedRotak 590 -ruohonleikkurin leikkuuleveys?

Leikkuuleveys on 38 cm, ihanteellinen keskikokoisille puutarhoille.

Kuinka säätää leikkuukorkeutta?

Leikkuukorkeus säädetään helposti 25–70 mm keskikahvasta. Säädä se ruohon pituuden mukaan.

Mikä on akun kesto?

Toimitetun 4,0 Ah akun kesto voi olla jopa 500 m² hienolle ja kuivalle ruoholle. Kesto riippuu leikkuukorkeudesta ja ruohon kunnosta.

Voinko käyttää eri kapasiteetin akkua?

Kyllä, leikkuri hyväksyy Bosch 36 V akut, joiden kapasiteetti on 2,0 Ah, 4,0 Ah ja 6,0 Ah. Käytä suurempaa akkua pidemmän käyttöajan saavuttamiseksi.

Kuinka huoltaa teriä?

Käytä suojakäsineitä. Tarkista terien kunto säännöllisesti. Jos ne ovat tylsät, vaihda ne alkuperäisiin Bosch-teriin. Kiristä terän ruuvi 27 Nm vääntöön.

Mitä tehdä, jos leikkuri ei käynnisty?

Tarkista, että akku on ladattu ja asetettu oikein. Varmista, että katkaisija on painettuna. Jos ongelma jatkuu, anna moottorin jäähtyä tai ota yhteyttä Bosch-huoltoon.

Voiko leikkuri kerätä lehtiä?

Kyllä, terän muoto mahdollistaa syyslehtien keräämisen. Käytä maksimileikkuukorkeutta ja varmista, ettei mikään esine ole tiellä.

Mikä on leikkurin melutaso?

Äänenpainetaso on 76 dB(A) ja taattu äänitehotaso on 88 dB(A). Käytä kuulosuojaimia tarvittaessa.

Kuinka puhdistaa leikkuri?

Sammuta laite, irrota akku ja katkaisija. Käytä kuivaa ja pehmeää harjaa. Älä käytä painepesuria tai vettä.

Mistä löytää varaosia?

Varaosat (terät, akku, laturi) ovat saatavilla Bosch-verkkosivuilta tai huollon kautta. Ilmoita laitteen 10-numeroinen tuotenumero.

KÄYTTÖOHJE ADVANCEDROTAK 590 BOSCH

Huomio! Lue seuraavat ohjeet tarkasti. Tutustu tuotteen käyttöelementteihin ja asianmukaiseen käyttöön. Säilytä käyttöohje huolellisesti myöhempää käyttöä varten.

Puutarhalaitteessa, latauslaitteessa ja akussa olevien tunnuskuvien selitykset

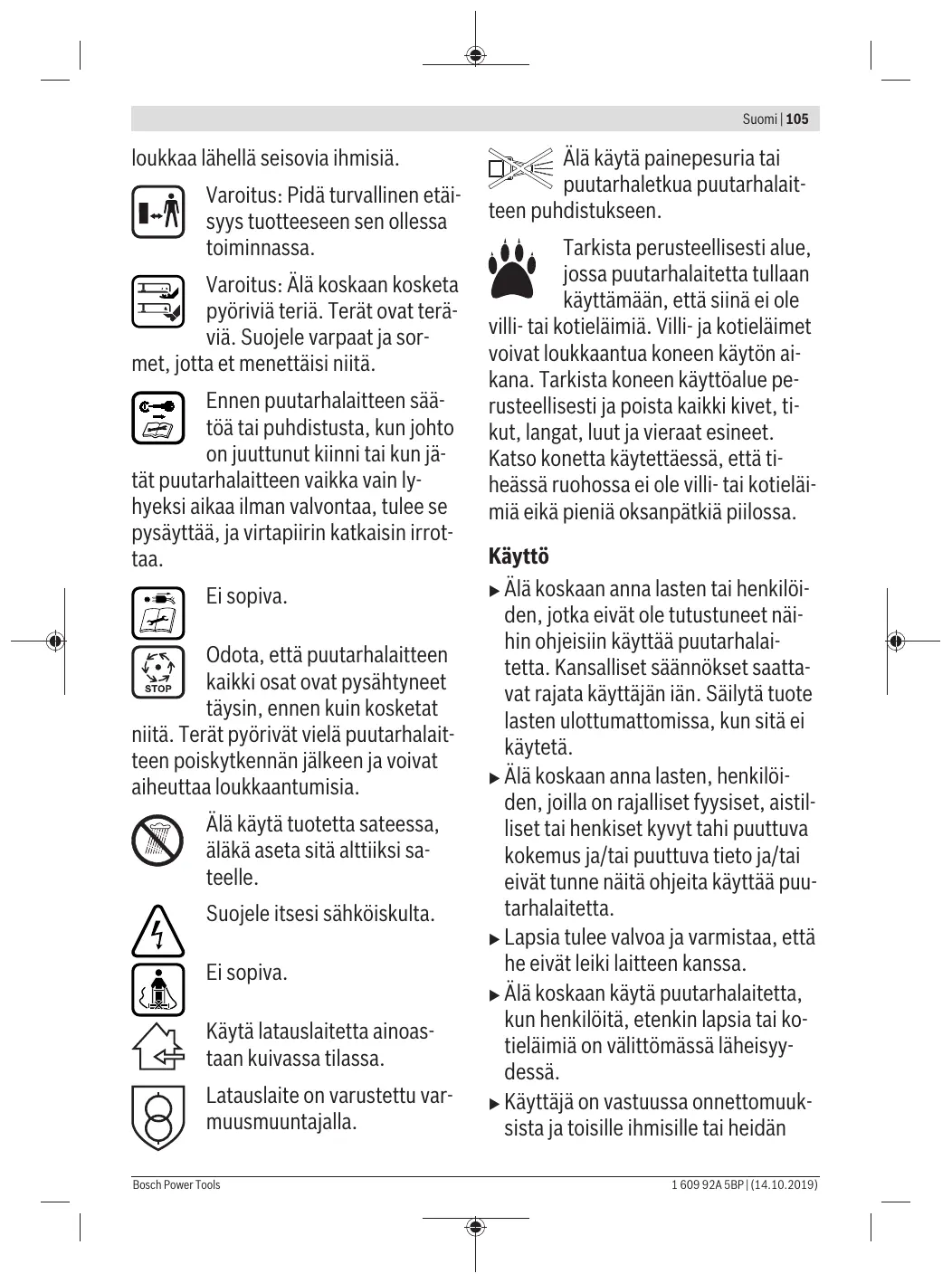

Yleiset varoitusohjeet.

Lue käyttöohje huolellisesti.

Varmista, että sivulle sinkoutuvat vieraat esineet eivät

loukkaa lähellä seisovia ihmisiä.

Varoitus: Pidä turvallinen etäisyys tuotteeseen sen ollessa toiminnassa.

Varoitus: Älä koskaan kosketa pyörivää terää. Terät ovat teräviä. Suojele varpaat ja sormet ettei menettäisi niitä.

Ennen puutarhalaitteen säätöä tai puhdistusta, kun johto on juuttunut kiinni tai kun jätät

puutarhalaitteen vaikka vain lyhyeksi aikaa ilman valvontaa, tulee se pysäyttää ja virtapiirin katkaisin irrottaa.

Ei sovi.

Odota, että puutarhalaitteen kaikki osat ovat pysähtyneet täysin, ennen kuin kosketat

niitä. Terät pyörivät vielä puutarhalaitteen poiskytkennän jälkeen ja voivat aiheuttaa loukkaantumisia.

Älä käytä tuotetta sateessa, äläkä aseta sitä alttiiksi sateelle.

Suojele itsesi sähköiskulta.

Eisopiva.

Käytä latauslaitetta ainoastaan kuivassa tilassa.

Latauslaite on varustettu varmuusmuuntajalla.

Älä käytä painepesuria tai puutarhaletkua puutarhalaitteen puhdistamiseen.

Tarkista perusteellisesti alue, jossa puutarhalaitetta tullaan käyttämään, ettei siellä ole

villi- tai kotieläimiä. Villi- ja kotieläimet voivat loukkaantua koneen käytön aikana. Tarkista koneen käyttöalue perusteellisesti ja poista kaikki kivet, tikut, langat, luut ja vieraat esineet. Katso konetta käytettäessä, ettei tiheässä ruohossa ole villi- tai kotieläimiä eikä pieniä oksanpätkiä piilossa.

Käyttö

▶ Älä koskaan anna lasten tai henkilöiden, jotka eivät ole tutustuneet näihin ohjeisiin, käyttää puutarhalaitetta. Kansalliset säännökset saattavat rajata käyttäjän iän. Säilytä tuote lasten ulottumattomissa, kun sitä ei käytetä. ▶ Älä koskaan anna lasten, henkilöiden, joilla on rajalliset fyysiset, aistilliset tai henkiset kyvyt tai puuttuva kokemus ja/tai puuttuva tieto ja/tai eivät tunne näitä ohjeita, käyttää puutarhalaitetta. Lapsia tulee valvoa ja varmistaa, etteivät he leiki laitteen kanssa. Älä koskaan käytä puutarhalaitetta, kun henkilöitä, etenkin lapsia tai kotieläimiä, on välittömässä läheisyydessä. Käyttäjä on vastuussa onnettomuuksista ja toisille ihmisille tai heidän

omaisuudelleen aiheuttamistaan vaurioista.

▶ Älä käytä avoimia kumikenkiä tai sandaaleja tuotetta käyttäessäsi. Käytä aina tukevia jalkineita ja pitkälahkeisia housuja. ▶ Tarkista perusteellisesti työstettävä alue ja poista siitä kivet, oksat, langat, luut ja muut vieraat esineet. ▶ Tarkista aina silmämääräisesti ennen käyttöä, etteivät terät, teränpultit tai leikkuriosa ole loppuun käytetyt tai vaurioituneet. Vaihda loppuun käytetyt tai vaurioituneet terät sekä teränpultit aina yhdessä epätasapainon estämiseksi. Käytä laitetta vain valoisaan aikaan tai hyvässä keinovalossa. ▶ Älä työskentele ruohonleikkurin kanssa huonoissa sääolosuhteissa, etenkin ukonilman lähestyessä. Vältä puutarhalaitteen käyttöä märässä ruohossa. Kävele aina rauhallisesti, älä koskaan juokse. ▶ Älä koskaan käytä puutarhalaitetta, jos suojalaitteet tai suojukset ovat viallisia tai ilman turvalaitteita, kuten esimerkiksi silpunohjainta ja/tai ruohonkeruusäiliötä. ▶ Suosittelemme käyttämään kuulonsuojaimia itsesi suojaamiseksi. Älä käytä tuotetta, jos olet väsynyt tai sairas tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Käyttö rinteessä saattaa olla vaarallista:

• Älä koskaan leikkaa erityisen jyrkissä rinteissä.
• Varmista aina tukeva askellus kaltevalla pinnalla ja märässä ruohossa.
• Leikkaa kaltevissa pinnoissa poikittain rinteeseen nähden, älä koskaan ylös-alas.

Ole erityisen varovainen suunnanmuutoksissa rinteissä.

• Ole äärimmäisen varovainen, kun liikut taaksepäin tai vedät puutarhalaitetta. Työnnä leikatessa aina puutarhalaitetta eteenpäin, äläkä koskaan vedä sitä kehoasi kohti. ▶ Terien täytyy olla pysähdyksissä, kun puutarhalaitetta tulee kallistaa kuljetusta varten, jos joutuu ylittämään pintoja, joissa ei ole ruohoa, tai siirtää puutarhalaite työstettävälle alueelle tai siitä pois. Älä kallista puutarhalaitetta moottoria käynnistettäessä. Käynnistä puutarhalaite käyttöohjeessa neuvotulla tavalla ja varmista, että jalkasi ovat riittävän kaukana teristä. Älä pidä käsiä tai jalkoja lähellä pyöriviä osia tai niiden alla. Pysy puutarhalaitteen kanssa työskentelyn aikana etäällä ruohonpoistovyöhykkeestä. ▶ Älä koskaan nosta tai kanna puutarhalaitetta moottorin käydessä. Tarkista, että puutarhalaite varastoinnissa seisoo kaikki 4 pyörää alustaa vasten.

Nosta puutarhalaitetta ainoastaan kädensijasta. Käsittele kädensijaa varoen. ▶ Älä tee mitään muutoksia tuotteeseen. Luvattomat muutokset voivat vaikuttaa tuotteesi turvallisuuteen ja johtaa voimakkaampaan meluun sekä värinään.

Lehtien keräily

Lehtien keräilyterä on muotoiltu niin, että se pystyy nostamaan ylös syksyn lehtiä nurmikostasi. Jotta tämä toiminto johtaisi parhaaseen mahdolliseen tulokseen, on noudatettava seuraavaa:

• Kerää lehtiä ainoastaan suurimmalla leikkuukorkeudella.
• Kerää lehtiä ainoastaan nurmikoltasi.
• Tarkista työalue ennen lehtien keräämistä ja varmista, että ihmiset, kotieläimet, lasiesineet ja autot ovat etäällä.

Irrota virtapiirin katkaisin

• Aina kun poistut puutarhalaitteen luota.
• Ennen tukosten poistamista.
• Tarkistaessasi tai puhdistaessasi puutarhalaitetta tai tehdessäsi puutarhalaitteeseen kohdistuvia töitä. Törmättyäsi vieraaseen esineeseen; tarkista välittömästi puutarhalaitteen mahdolliset vauriot ja anna kunnostaa se tarvittaessa.
• Jos puutarhalaite alkaa täristä poikkeuksellisesti (tarkista heti).

Huolto

Käytä aina puutarhakäsineitä, kun työskentelet terävien terien parissa tai läheisyydessä. Varmista kaikkien muttereiden, pulttien ja ruuvien hyvä kiinnitys, jotta turvallinen työskentely puutarhalaitteen kanssa olisi taattu. Tarkista säännöllisesti ruohonkokoojasäiliön kunto ja kuluneisuus. Tarkista tuote ja vaihda varmuuden vuoksi kaikki loppuun kuluneet tai vaurioituneet osat uusiin. Käytä ainoastaan puutarhalaitteeseen tarkoitettuja leikkuuteriä. Varmista, että vaihto-osat ovat Bosch-tuotantoa. Varmista ennen puutarhalaitteen varastointia, että se on puhdas eikä siinä ole leikkuujäännöksiä. Puhdista tarvittaessa pehmeällä kuivalla harjalla.

Ohjeita akun optimaaliseen käsittelyyn

Varmista, että puutarhalaite on poiskytketty ja virtapiirin katkaisin irrotettu, ennen kuin asennat akun. Akun asennus puutarhalaitteeseen, jonka käynnistyskytkin on käyntiasennossa, altistaa onnettomuuksille. Käytä ainoastaan kyseiseen puutarhalaitteeseen tarkoitettuja Bosch-akkuja. Muiden akkujen käyttö saattaa johtaa loukkaantumiseen ja tulipaloon. Älä avaa akkua. Oikosulkuvaara.

Suojaa akku kuumuudelta, esim. myös pitkäaikaiselta auringonpaisteelta, tulelta, vedeltä ja kosteudelta. Muuten syntyy räjähdysvaara.

Pidä irrallista akkua loitolla paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pie

nistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.

Jos akku vaurioituu tai sitä käytetään asiaankuulumattomalla tavalla, siitä saattaa purkautua höyryjä. Tuuleta alue ja hakeudu lääkäriin, mikäli oireita ilmaantuu. Höyryt voivat ärsyttää hengitysteitä. Käytä akkua ainoastaan valmistajan tuotteissa. Vain tällä tavalla saat estettyä akun vaarallisen ylikuormituksen. Terävät esineet (esimerkiksi naulat ja ruuvitaltat) takakuoreen kohdistuvat iskut saattavat vaurioittaa akkua. Tämä voi johtaa akun oikosulkuun, tulipaloon, savuamiseen, räjähtämiseen tai ylikuumenemiseen. Älä oikosulje akkua. Syntyy räjähdysvaara. Suojaa akku kosteudelta ja vedeltä. Säilytä akku vain lämpötilassa -20 °C ... 50 °C. Älä esimerkiksi jätä akkua kesällä makaamaan autoon. Puhdista akun tuuletusaukot silloin tällöin pehmeällä, puhtaalla ja kuivalla siveltimellä.

Latauslaitteiden turvallisuusohjeet

Lue kaikki turva- ja käyttöohjeet. Turvallisuusohjeiden ja käyttöohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhempää käyttöä varten.

Käytä latauslaitetta ainoastaan, jos täysin pystyt arvioimaan ja hallitsemaan rajoituksetta kaikkia toimintoja tai olet saanut vastaavia ohjeita.

▶ Älä koskaan anna lasten, henkilöiden, joilla on rajalliset fyysiset, aistilliset tai henkiset kyvyt tai puuttuva kokemus ja/tai puuttuva tieto ja/tai jotka eivät tunne näitä ohjeita, käyttää latauslaitetta. Kansalliset säännökset saattavat rajoittaa käyttäjän ikää. ▶ Pidä lapsia silmällä. Täten varmistat, etteivät lapset leiki latauslaitteen kanssa. ▶ Lataa vain Boschin litiumioniakkuja, joiden kapasiteetti on vähintään 2,0 Ah (vähintään 10 akkukennoa). Akkujännitteen tulee vastata latauslaitteen akkujännitettä. Älä lataa ei-uudelleenladattavia paristoja. Muu

toin syntyy tulipalo- ja räjähdysvaara.

Pidä sähkötyökalu poissa sateesta ja kosteudesta. Veden tunkeutuminen latauslaitteen sisään kasvattaa sähköiskun riskiä.

Pidä latauslaite puhtaana. Lika aiheuttaa sähköiskuvaaran. ▶ Tarkista latauslaite, johto ja pistotulppa ennen jokaista käyttökertaa. Älä käytä latauslaitetta, jos havaitset vaurioita. Älä avaa latauslaitetta itse. Anna korjaus vain valtuutetun sähköasentajan tehtäväksi, joka käyttää vain alkuperäisiä varaosia. Viallinen latauslaite, johto ja pistotulppa aiheuttavat sähköiskuvaaran. Älä käytä latauslaitetta herkästi syttyvällä alustalla (esimerkiksi paperi, tekstiilit, jne.) tai palonarassa ympäristössä. Palovaara, koska latauslaite kuumenee latauksen aikana. ▶ Älä peitä latauslaitteen tuuletusrakoja. Muuten latauslaite voi ylikuumentua ja toimia virheellisesti. Korkeampaa sähköturvallisuutta varten suosittelemme käyttämään vikavirtakytkintä, jonka laukaisuvirta on korkeintaan 30 mA. Testaa vikavirtakytkin ennen käyttöä.

Tunnusmerkit

Seuraavat tunnusmerkit ovat tärkeitä käyttöohjeen lukemisessa ja ymmärtämisessä. Paina mieleesi tunnusmerkit ja niiden merkitys. Kun tunnusmerkit muistetaan tulkita oikein, se tehostaa laitteen parempaa ja turvallisempaa käyttöä.

Tunnusmerkki	Merkitys
	Liikesuunta
	Reaktiosuunta
	Käytä suojakäsineita
	Paino
	Käynistys
	Poiskytkentä
	Sallittu käsittely
	Kielletty menettely
CLICK!	Kuuluva äni
	Lisälaitteet/varaosat

Määräystenmukainen käyttö

Puutarhalaite on tarkoitettu ruohonleikkuuseen yksitysalueella.

Puutarhalaite ei ole tarkoitettu pensaiden leikkuuseen, viimeistelyleikkuuseen, silppumiseen jne.

Puutarhalaite on tarkoitettu nurmikon leikkuuseen kehon korkeudella.

Tekniset tiedot

Ruohonleikkuri		Universal Rotak 36-550	Universal Rotak 36-555	Universal Rotak 36-560	Universal Rotak 36-590	Universal Rotak 36-670
Tuotenumero		3 600 HB9 5053 600 HB9 573	3 600 HB9 508	3 600 HB9 5063 600 HB9 574	3 600 HB9 509	3 600 HB9 507
Nimellisjännite	V	36	36	36	36	36
Teräkotelon leveys	cm	38	38	38	38	38
Leikkuukorkeus	mm	25 - 70	25 - 70	25 - 70	25 - 70	25 - 70
Ruohonkokoojasäiliöntilavuus	I	40	40	40	40	40
Paino EPTA-Procedure01:2014 mukaan	kg	15,0	15,0	14,0	15,0	15,0
Sarjanumero					katso ruohonleikkurin typpikilvestä
sallittu ympäristölmpötila
- ladattaessa	°C	0 ... +45	0 ... +45	0 ... +45	0 ... +45	0 ... +45
- käytön aikana	°C	+5 ... +50	+5 ... +50	+5 ... +50	+5 ... +50	+5 ... +50
- varastoinnissa	°C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Akku		Li-ioni	Li-ioni	Li-ioni	Li-ioni	Li-ioni
Nimellisjännite	V	36	36	36	36	36
Tuotenumero/kapasiteetti
- 2 607 336 913/1 607 A35 02V	Ah	-	-	2 x 2,0	-	-
- 2 607 336 915/2 607 337 047	Ah	4,0	4,0	-	4,0	-
- 1 607 A35 058	Ah	-	-	-	-	6,0
Akkukennojen lukumäärä
- 2 607 336 913/1 607 A35 02V		-	-	10	-	-
- 2 607 336 915/2 607 337 047		20	20	-	20	-
- 1 607 A35 058		-	-	-	-	20

Kaikki tässä ohjeessa olevat arvot on mitattu käyttöä varten alle tai tasan 2000 metriä merenpinnan korkeuden yläpuolella.

Latauslaite		AL 3620 CV	AL 36V-20
Tuotenumero	EU	2 607 225 657	2 607 226 273
	UK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
Latausvirta	A	2,0	2,0
Latausaika (akku purkautunut)
- 2,0 Ah akku	min	65	65
- 4,0 Ah akku	min	125	125
- 6,0 Ah akku	min	185	185

110 | Suomi

Latauslaite		AL 3620 CV	AL 36V-20
Paino EPTA-Procedure 01:2014 mukaan	kg	0,55	0,55
Sujoausluokka		☐/II	☐/II

Melu-/tärinätiedot

	Universal Rotak 36-550	Universal Rotak 36-555	Universal Rotak 36-560	Universal Rotak 36-590	Universal Rotak 36-670
	3600 HB9 505	3600 HB9 508	3600 HB9 506	3600 HB9 509	3600 HB9 507
	3600 HB9 573		3600 HB9 574

Melupäästöarvot määritetty EN 60335-2-77 mukaan

Laitteen tyypillinen A-painotettu äänen painetaso on:

- Äänen poinetaso	dB(A)	76	76	76	76	76
- Äänen tehotasso	dB(A)	88	88	88	88	88
- Epätarkkuus K	dB	= 2,0	= 2,0	= 2,0	= 2,0	= 2,0

Värähtelyn yhteisarvot ah (kolmen suunnan vektorisumma) ja epätarkkuus K mitattuna EN 60335-2-77 mukaan

- Värähtelynemissio-arvo ah	m/s2	< 2,5	< 2,5	< 2,5	< 2,5	< 2,5
- Epätarkkuus K	m/s2	=1,5	=1,5	=1,5	=1,5	=1,5

Asennus ja käyttö

Tehtävää	Kuva	Sivu
VakiovarusteeA)	A	325
Kahvasangan asennus	B	326
Työkorkeuden asetus
Ruohonkokoojasäiliön asennus/irrotus	C	327
Leikkuukorkeuden asetus	D	327
Akun asennus	E	328
Käytö - Asenna virtapiirin katkaisin	F	329
- Käynnistä
- Leikkaa
- Pysäytä
- Poista virtapiirin katkaisin
Akun irrotus	G	330
Työskentelyohje "leikkuu"	H	330
Kokoojasäiliön täytöasteen osoitus	I	331
tyhjä/täynnä
Teränhoito/teränvaihto	J	331
Lisälaitteen valinta	K	332

A) Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tarvikeohjelmastamme.

Käyttöönotto

Turvallisuussyistä

Huomio! Pysäytä puutarhalaite, irrota virtapiirin katkaisin ja poista akku, ennen kuin suoritat säätö- tai

puhdistustöitä. Sama sääntö pätee, jos liitäntäjohto on vaurioitunut, leikattu tai sotkeutunut.

Terät pyörivät vielä muutaman sekunnin sen jälkeen, kun puutarhalaite on sammutettu. Varoitus: Älä kosketa pyörivää leikkuuterää.

Akun lataus

Akku on varustettu lämpötilanvalvonnalla, joka sallii lataamisen vain akun lämpötilan ollessa alueella 0 °C - 35 °C. Täten akulle saavutetaan pitkä käyttöikä.

Ohje: Akku toimitetaan osittain ladattuna. Jotta akun täysi teho olisi taattu, tulee akku ladata täyteen latauslaitteessa ennen ensimmäistä käyttöä.

Litiumioniakkua voidaan ladata milloin vain lyhentämättä akun elinikää. Latauksen keskeytys ei vaurioita akkua.

Litiumioniakku on suojattu elektronisella kennojen suojauksella "Electronic Cell Protection (ECP)" syväpurkautumisen estämiseksi. Jos akku on päässyt purkautumaan, suojakytkin kytkee laitteen pois päältä: Puutarhalaite ei toimi enää.

Älä enää paina käynnistyskytkintä sähkölaitteen automaattisen poiskytkennän jälkeen. Akku voi vaurioitua.

Noudata käytöstä poistetun akun hävitysohjeita.

Akun asennus ja irrotus

Ohje: Jos sopimattomia akkuja käytetään, se voi johtaa vikatoimintoihin tai laitteen vaurioitumiseen.

Aseta ladattu akku paikoilleen. Varmista, että akku on asennettu oikein.

Poista akku laitteesta painamalla akun vapautuspainiketta ja vetämällä akku ulos.

Lataustapahtuma

Lataustapahtuma alkaa heti, kun latauslaitteen verkkopistotulppa liitetään pistorasiaan ja akku samalla asetetaan latauslaitteeseen.

Älykkään lataustoiminnan ansiosta akun lataustila tunnistetaan automaattisesti ja akku ladataan aina optimaalisella latausvirralla huomioiden akun lämpötila ja jännite.

Täten akkua säästetään ja se pysyy latauslaitteessa aina täydessä latauksessa.

Latauslaitteen (AL 3620 HV/ AL 3640 CV/AL 36V-20) näyttöelementtien merkitys

Pikalataus

Pikalataustapahtumasta ilmoitetaan vilkkuvalla vihreällä akun latauksen merkkivalolla.

Akun näyttöelementti: Lataustapahtuman ai

kana akun kolme vihreää LED:iä syttyy peräkkäin ja sammuu hetkeksi. Akku on täysin ladattu, kun kolme vihreää LED:iä palaa pysyvästi. Noin 5 minuuttia sen jälkeen, kun akku on täysin ladattu, kolme vihreää LED:iä sammuu uudelleen.

Ohje: Pikalataus on mahdollinen vain, jos akun lämpötila on sallitulla latauslämpötila-alueella, katso kappaletta "Tekniset tiedot".

Akkuladattu

Akun latauksen vihreän LED:in pysyvä valo osoittaa, että akku on ladattu täyteen.

Lisäksi kuuluu noin 2 sekunnin aikana merkkiääni,

joka viestittää akun olevan täysin ladattu.

Akun voi tällöin heti ottaa käyttöön.

Ilman asennettua akkua jatkuva valo akun latauksen merkkivalossa osoittaa, että pistotulppa on liitetty pistorasiaan ja latauslaite on käyttövalmis.

Akun lämpötila on alle 0 °C tai yli 45 °C

Jatkuvasti palava akun punainen latauksen merkkivalo ilmoittaa, että akun lämpötila on sallitun latauslämpötila-alueen ulkopuolella,

katso luku "Tekniset tiedot". Heti, kun sallittu lämpötila-alue on saavutettu, latauslaite kytkee automaattisesti pikalataukselle.

Jos akku on sallitun latauslämpötila-alueen ulkopuolella, syttyy akun punainen LED, kun se asennetaan latauslaitteeseen.

Lataus ei ole mahdollinen

Jos lataustapahtuman aikana syntyy muu häiriö, osoitetaan se tämän LED-näytön punaisella vilkkuvalolla.

Lataustapahtumaa ei voi käynnistää, eikä akun lataaminen ole mahdollista (katso kappale "Vianetsintä").

Latausohjeita

Jatkuvassa käytössä tai usean peräkkäisen tauottoman latausjakson aikana saattaa latauslaite lämmetä. Tämä on kuitenkin vaaratonta, eikä se viittaa latauslaitteessa olevaan tekniseen vikaan.

Laitteen huomattavasti lyhentynyt käyttöaika latauksen jälkeen osoittaa, että akku on loppuun käytetty ja täytyy vaihtaa uuteen.

Ota huomioon seuraavat ohjeet.

Akun jäähdytys (Active Air Cooling)

Latauslaitteeseen sisäänrakennettu tuuletinohjaus valvoo asennetun akun lämpötilaa. Jos akun lämpötila on yli 30 °C, akku jäähdytetään optimaaliseen lämpötilaan tuulettimen avulla. Kytketty tuuletin aiheuttaa tuuletinkohinaa.

Jos tuuletin ei toimi, akun lämpötila on optimaalisessa latauslämpötilassa tai tuuletin on rikki. Tässä tapauksessa akun latausaika pitenee.

Työskentelyohjeita

Akun latauksen merkkivalo

Akussa on latausvalvontanäyttö, joka osoittaa akun varausasteen. Latausvalvontanäytössä on 3 vihreää LEDiä.

Käynnistä lataustilan näyttö painamalla lataustilan näytön painiketta. Noin 5 sekunnin kuluttua lataustilan näyttö sammuu itsestään.

Lataustilaa voidaan tarkistaa myös akun ollessa irrotettuna.

LED-merkkivalo	Akun kapasiteetti
3 vihreä LED palaa jatkuvasti	≥ 2/3
2 vihreä LED palaa jatkuvasti	≥ 1/3
1 vihreä LED palaa jatkuvasti	≤ 1/3
1 vihreä LED vilkkuu	Varalla

Jos painiketta painettaessa ei yhtään LEDiä syty, on akku viallinen, ja se täytyy vaihtaa.

Turvallisuussyistä voidaan akun lataustilan tarkistus suorittaa vain puutarhalaitteen ollessa pysähdyksissä.

Lataustapahtuman aikana akun kolme vihreää LEDiä syttyvät peräkkäin ja sammuvat hetkeksi. Akku on täysin ladattu, kun kolme vihreää LEDiä palaa pysyvästi. Noin 5 minuuttia sen jälkeen, kun akku on täysin ladattu, kolme vihreää LEDiä sammuu uudelleen.

Akun lämpötilanvalvonnan näyttö

Lämpötilanvalvonnan punainen LED viestittää, että akku tai puutarhalaitteen elektroniikka (asennetulla akulla) ei ole parhaalla lämpötila-alueella. Tässä tapauksessa puutarhalaite ei toimi tai toimii vajaalla teholla.

Akun lämpötilanvalvonta

Punainen LED vilkkuu painettaessa painiketta tai käynnistyskytkintä (asennetulla akulla): Akun lämpötila on sallitun käyttölämpötila-alueen ulkopuolella.

Yli 70 °C lämpötilassa akku kytkeytyy pois, kunnes se jälleen saavuttaa sallitun lämpötila-alueen.

Puutarhalaitteen elektroniikan lämpötilanvalvonta

Punainen LED palaa pysyvästi, kun käynnistyskytkin painetaan: Puutarhalaitteen elektroniikan lämpötila on alle 5 °C tai yli 75 °C.

Yli 90 °C lämpötilassa puutarhalaitteen elektroniikka kytkeytyy pois, kunnes se jälleen saavuttaa sallitun lämpötila-alueen.

Leikkuuteho (akun käyttöaika)

Leikkuuteho (akun käyttöaika) riippuu nurmikon ominaisuuksista, ruohon tiheydestä, kosteudesta, pituudesta ja leikkuukorkeudesta.

Puutarhalaitteen tiheä käynnistys ja pysäytys ruohonleikkuun aikana vähentää niin ikään leikkuutehoa (akun käyttöaikaa).

Leikkuutehon (akun käyttöajan) optimoimiseksi on suositeltavaa leikata nurmikko useammin, suurentaa leikkuukorkeutta ja liikkua kohtuullisella nopeudella.

Alla esitetty esimerkki osoittaa leikkuukorkeuden ja leikkuutehon yhteyden kolmen akun puitteissa.

Leikkuuolosuhteet

Hyvin ohut, kuiva ruoho

Leikkuuteho

2,0 Ah akku

250m² asti

4,0 Ah akku

500m² asti

6.0 Ah akku

750m² asti

Käyttöajan pidentämiseksi voit hankkia lisäakun Bosch-puutarhatuotteiden sopimusmyymälän kautta.

Vianetsintä

Oire	Mahdolliset syyt	Korjaustoimenpide
Mоottori ei käynnisty	Puutarhalaitteen sisäissessä johdotukssessa vika	Känny Bosch-sopimushuollon puoleen
	Akku on purkautunut	Lataa akku
	Akku on liian kylmä/liian kuuma	Anna akun lämmetä/jäähtyä
	Ruoho on liian pitkä	Suurin sallitu ruohon korkeus on 30 cm suurem-malla korkeussäddöllä
	Mоottorin suojakytkin on lauennut	Anna moottorin jäähtyä ja aseta suurempi leikkuu-korkeus
	Virtapiirin katkaisinta ei ole asennetu oikein/ko-konaan	Asenna oikein
Puutarhalalite käy kat-konaisesti	Puutarhalaitteen sisäissessä johdotukssessa vika	Känny Bosch-sopimushuollon puoleen
	Mоottorin suojakytkin on lauennut	Anna moottorin jäähtyä ja aseta suurempi leikkuu-korkeus
Puutarhalalite jättäepætasaisen leikkuujäl-jenja/taimoottori käy raskaasti	Leikkuukorkeus on liian pieni	Aseta suurempi leikkuukorkeus
	Terä on tylsä	Terä vaihto (katso kuva J)
	Tukkeutuma mahdollinen	Pysäytä puutarhalaite ja irrota virtapiirin katkaisin
		Tarkista puutarhalaitteen alapinta ja puhdista se
		tarvittaessa (käytä aina puutarhakäsiteita)
	Terä asennetu väärinpäin	Asenna terä oikeinpäin
Puutarhalaitteen käyn-nystyksen jälkeen teräei pyörì	Ruoho tukkii terän	Pysäytä puutarhalaite ja irrota virtapiirin katkaisin
		Poista tutos (käytä aina puutarhakäsiteita)
	Terä mutteri/-ruuvi on lóysällä	Kiristä terän mutteri/-ruuvi (27 Nm)
Voimakas varinä/melu	Terä mutteri/-ruuvi on lóysällä	Kiristä terän mutteri/-ruuvi (27 Nm)
	Terä on vahingoittunut	Terä vaihto (katso kuva J)

Akku ja latauslaite

Vian oire	Mahdolliset syyt	Korjaustoimenpide
Akun latauksen punai- nen merkkivalo vilkkuu	Akku on asennetu väärin	Asenna akku oikein latauslaitteseen
Lataus ei ole mahdolli- nen	Akun kosketuspinnat ovat likaisia	Puhdista akun kosketuspinnat esim. asentamalla ja irrottamalla akku useamman kerran, viahda tar- vittaessa akku uuteen
	Akku on vialinen	Vaihda akku uuteen
Akun latauksen merkki- valot eivät pala	Latauslaiteen verkkopistotulppaa ei ole liitetty (oikein)	Liïtä pistotulppa (kunnolla) pistorasiaan
	Pistorasia, verkkojhohto tai latauslaite on vialinen	Tarkista verkkojännite, anna Bosch-sopimushuol- Ion tarkistaa latauslaite

Hoito ja huolto

Akun hoito

Huomio! Pysäytä puutarhalaite, avaa virtapiirin katkaisin ja irrota akku ja ruohonkeruusäiliö, ennen kuin suoritat säätö- tai puhdistustöitä. Käytä aina puutarhakäsineitä, kun työskentelet terävien terien parissa tai läheisyydessä.

Akun optimaalisen hyödyn takaamiseksi, ota huomioon seuraavat ohjeet ja toimenpiteet:

- Suojaa kosteudelta ja vedeltä. - Säilytä akku vain lämpötilassa -20°C ... 50°C. Älä esimerkiksi jätä akkua kesällä makaamaan autoon. Säilytä akku erikseen, eikä puutarhalaitteessa. - Älä jätä akkua puutarhalaitteeseen suoraan auringonpaisteeseen. - Akun optimaalinen säilytyslämpötila on 5°C. - Puhdista akun tuuletusaukot silloin tällöin pehmeällä, puhtaalla ja kuivalla siveltimellä.

Laitteen huomattavasti lyhentynyt käyttöaika latauksen jälkeen osoittaa, että akku on loppuun käytetty ja täytyy vaihtaa uuteen.

Asiakaspalvelu ja käyttöneuvonta

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch-pt.fi

Kuljetus

Toimitukseen kuuluvat litiumioniakut ovat vaara-ainelain määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman erikoistoimenpiteitä.

Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolinta) on noudatettava pakkausta ja merkintää koskevia erikoismääräyksiä. Tällöin on lähetyksen valmistelussa käytettävä vaara-aineasiantuntijaa.

Lähetä akkuja ainoastaan, jos kotelo on vaurioitumaton.

Teippaa avoimet liittimet ja pakkaa akku niin, että se ei pääse liikkumaan pakkauksessa. Noudata myös mahdollisia pidemmälle meneviä kansallisia määräyksiä.

Hävitys

Toimita puutarhalaitteet, akut, lisätarvikkeet ja pakkausmateriaalit ympäristöystävälliseen jätteiden kierrätykseen.

Älä heitä puutarhalaitteita tai akkuja/paristoja talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökelvottomat sähkö- ja elektroniikkalaitteet ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen.

Akut/paristot:

Litiumioni:

Katso ohjeita kappaleessa Kuljetus.

LED-näytön punainen merkkivalo ilmaisee, että akun lämpötila ei ole sallitulla alueella, katso tarkemmin

Lataaminen ei ole mahdollista

Lataamista ei saa aloittaa ja akun lataaminen ei ole mahdollista (katso kohta "Vianetsintä").

Latausohjeet

Huolto ja kunnossapito

Akun huolto

Vaatimustenmukaisuuden arviointimenetelmä liitteen VI mukaisesti. Tuotekategoria: 32

Ilmoitettu laitos: DEKRA Certification B.V. Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Tekniset asiakirjat saatavilla:

C

V

Direktiivin 2000/14/EY mukaisesti: mitattu äänitehotaso 88 dB(A), epävarmuus K = 2,0 dB, taattu äänitehotaso 88 dB(A).

Aiaobuaia aIioIooyoanct nI mIoTnTac oUpOwva me to npapptma VI. Katnyopia npoiovtoc: 32

Ilmoitettu laitos: DEKRA Certification B.V. Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Tekniset asiakirjat saatavilla:

Direktiivin 2000/14/EY mukaisesti: mitattu äänitehotaso 88 dB(A), toleranssi K = 2,0 dB, taattu äänitehotaso 88 dB(A)
