Typ produktu	Kosiarka bezprzewodowa
Marka	Bosch
Model	AdvancedRotak 590
Szerokość koszenia	38 cm
Wysokość koszenia	25 do 70 mm (regulowana)
Pojemność kosza na trawę	40 litrów
Waga (zgodnie z EPTA 01:2014)	15,0 kg
Zasilanie	Akumulator litowo-jonowy 36 V
Pojemność akumulatora (w zestawie)	4,0 Ah (2,0 Ah lub 6,0 Ah opcjonalnie)
Czas ładowania (akumulator 4,0 Ah)	125 min
Typ ładowarki	AL 3620 CV lub AL 36V-20
Prąd ładowania	2,0 A
Poziom ciśnienia akustycznego	76 dB(A)
Gwarantowany poziom mocy akustycznej	88 dB(A)
Drgania (ah)	< 2,5 m/s²
Funkcja zbierania liści	Tak (maksymalna wysokość koszenia)
Wskaźnik napełnienia kosza	Tak
Ochrona silnika	Zabezpieczenie przeciążeniowe
Konserwacja noży	Możliwość ostrzenia lub wymiany
Temperatura pracy	+5 °C do +50 °C
Temperatura przechowywania	-20 °C do +50 °C
Klasa ochronności (ładowarka)	II (podwójna izolacja)
Dostępność części zamiennych	Tak (noże, akumulator, ładowarka itp.)
Gwarancja	Skontaktuj się z serwisem Bosch

Często zadawane pytania - ADVANCEDROTAK 590 BOSCH

Jaka jest szerokość koszenia kosiarki AdvancedRotak 590?

Szerokość koszenia wynosi 38 cm, idealna do średnich ogrodów.

Jak wyregulować wysokość koszenia?

Wysokość koszenia można łatwo regulować od 25 do 70 mm za pomocą centralnej dźwigni. Dostosuj ją do długości trawy.

Jaka jest żywotność akumulatora?

Przy dostarczonym akumulatorze 4,0 Ah żywotność może wynieść do 500 m² przy suchej i drobnej trawie. Żywotność zależy od wysokości koszenia i stanu trawy.

Czy mogę użyć akumulatora o innej pojemności?

Tak, kosiarka akceptuje akumulatory Bosch 36 V o pojemności 2,0 Ah, 4,0 Ah i 6,0 Ah. Użyj większego akumulatora, aby zwiększyć żywotność.

Jak konserwować noże?

Zakładaj rękawice. Regularnie sprawdzaj stan noży. Jeśli są stępione, wymień je na oryginalne noże Bosch. Dokręć śrubę noża momentem 27 Nm.

Co zrobić, jeśli kosiarka nie uruchamia się?

Sprawdź, czy akumulator jest naładowany i prawidłowo włożony. Upewnij się, że wyłącznik (przerywacz) jest wciśnięty. Jeśli problem nie ustępuje, pozwól silnikowi ostygnąć lub skontaktuj się z serwisem Bosch.

Czy kosiarka może zbierać liście?

Tak, kształt noża umożliwia zbieranie jesiennych liści. Użyj maksymalnej wysokości koszenia i sprawdź, czy nic nie przeszkadza.

Jaki jest poziom hałasu kosiarki?

Poziom ciśnienia akustycznego wynosi 76 dB(A), a gwarantowana moc akustyczna to 88 dB(A). W razie potrzeby używaj ochrony słuchu.

Jak czyścić kosiarkę?

Wyłącz urządzenie, wyjmij akumulator i wyłącznik. Użyj suchej, miękkiej szczotki. Nie używaj myjki ciśnieniowej ani wody.

Gdzie znaleźć części zamienne?

Części zamienne (noże, akumulator, ładowarka) są dostępne na stronie Bosch lub w serwisie. Podaj 10-cyfrowy numer artykułu urządzenia.

INSTRUKCJA OBSŁUGI ADVANCEDROTAK 590 BOSCH

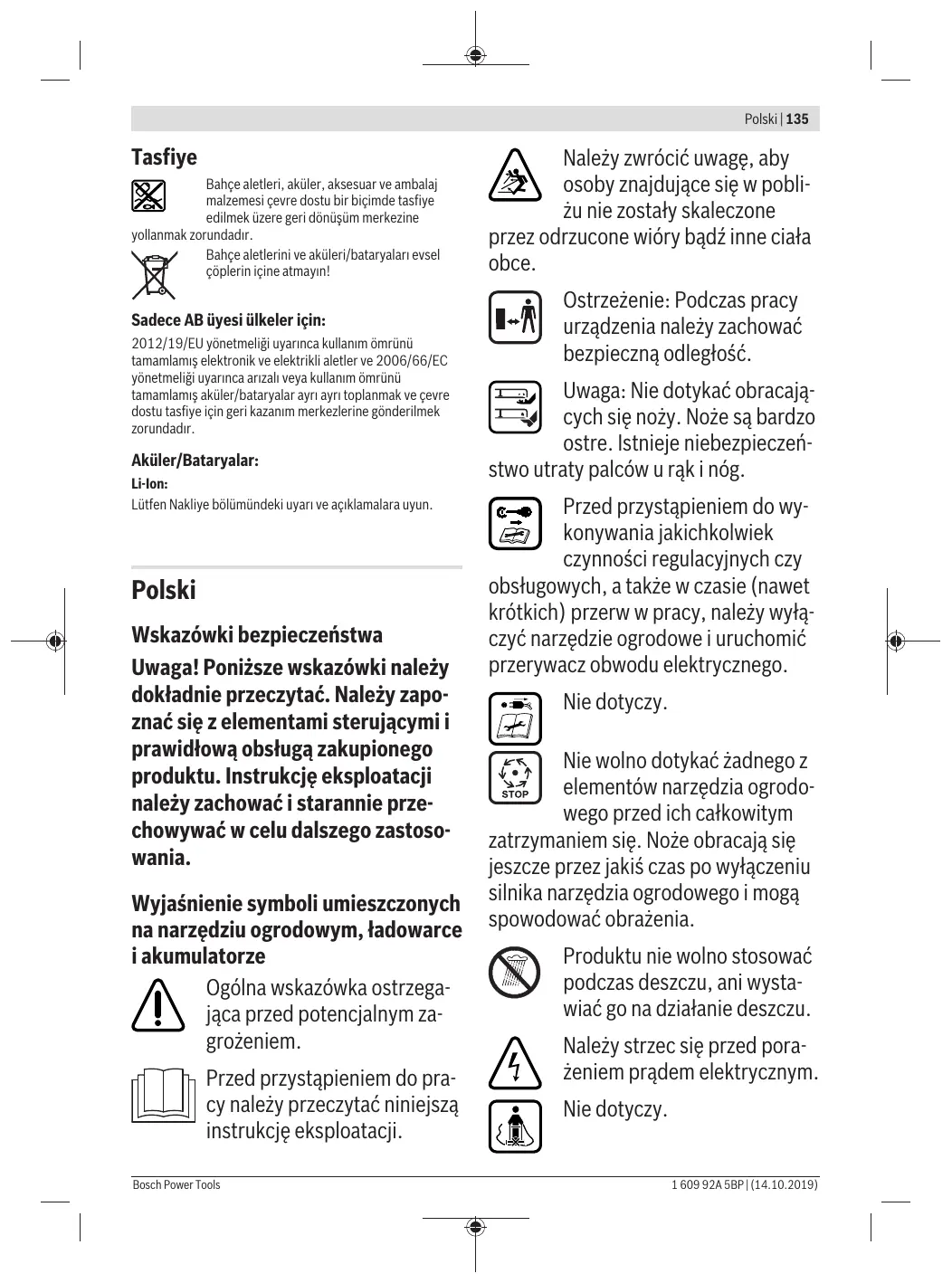

Wskazówki bezpieczeństwa

Uwaga! Poniższe wskazówki należy dokładnie przeczytać. Należy zapoznać się z elementami sterującymi i prawidłową obsługą zakupionego produktu. Instrukcje eksploatacji należy zachować i starannie przechowywać w celu dalszego zastosowania.

Wyjaśnienie symboli umieszczonych na narzędziu ogrodowym, ławarce i akumulatorze

Ogólna wskazówka ostrzegawcza przy potencjalnym zagrożeniu.

Przed przystąpieniem do pracy NALEŻY przeczytać niniejszą instrukcję eksploatacji.

Należy zwrócić uwagę, aby osoby znajdujące się w pobliżu nie zostały skaleczone

przez odrzucone wióry lub inne ciała obce.

Ostrzeżenie: Podczas pracy urządzenia należy zachować bezpieczną odległość.

Uwaga: Nie dotykać obracających się noży. Noże są bardzo ostre. Istnieje niebezpieczeństwo zranienia palców u rąk i nóg.

Przed przystąpieniem do wykonywania jakichkolwiek czynności regulacyjnych lub

obsługowych, a także w czasie (nawet krótkich) przerw w pracy, NALEŻY wyłączyć narzędzie ogrodowe i odłączyć przewód obwodu elektrycznego.

Nie dotyczy.

Nie wolno dotykać żadnego z elementów narzędzia ogrodowego przed ich całkowitym

zatrzymaniem się. Noże obracają się jeszcze przez pewien czas po wyłączeniu silnika narzędzia ogrodowego i mogą spowodować obrażenia.

Produktu nie wolno stosować podczas deszczu, ani wystawiać go na działanie deszczu.

Należy strzec się przy porażeniu prądem elektrycznym.

Nie dotyczy.

Ładowarkę należy stosować tylko w suchych pomieszczeniach.

Ładowarka wyposażona została w transformator bezpieczeństwa.

Do czyszczenia narzędzia ogrodowego nie należy stoso-

wać myjek wysokociśnieniowych ani węża ogrodowego.

Należy dokładnie kontrolować teren, na którym będzie użyte narzędzie ogrodowe pod ką-

tem zwierząt domowych i dziko żyjących. Podczas użytkowania maszyny istnieje niebezpieczeństwo skaleczenia zwierząt domowych lub dziko żyjących. Skontrolować teren, na którym będzie użyta maszyna i usunąć z niego wszystkie kamienie, patyki, druty, kości oraz wszystkie inne przedmioty. Podczas pracy przy użyciu maszyny należy zwrócić uwagę, czy żadne zwierzęta domowe lub zwierzęta dziko żyjące nie ukryły się w trawie, a także czy nigdzie nie ma zasłoniętych trawą niskich pniaków.

Obsługa urządzenia

Niniejszego produktu nie wolno udostępniać do użytkowania dzieciom, a także osobom, które nie zapoznały się z niniejszymi zaleceniami. Należy zasięgnąć informacji, czy w danym kraju istnieje przepis ograniczający wiek użytkownika. Nieużywany pro-

dukt należy przechowywać w miejscu niedostępnym dla dzieci.

Nie wolno w żadnym wypadku zezwolić na obsługę niniejszego narzędzia ogrodowego dzieciom, osobom ograniczonym fizycznie, czuciowo lub umysłowo, a także udostępnić je osobom z niewystarczającym doświadczeniem i/lub niedostateczną wiedzą, jak również i/lub osobom, które nie zapoznały się z niniejszymi zaleceniami. Dzieci powinny znajdować się pod nadzorem, a produkt zabezpieczony w taki sposób, żeby nie mogły się nim bawić. Nie wolno nigdy użytkować narzędzia ogrodowego, jeżeli w bezpośredniej bliskości znajdują się osoby postronne, w szczególności dzieci lub zwierzęta domowe. - Osoba obsługująca lub użytkująca urządzenie odpowiedzialna jest za wypadki i szkody na osobie i mieniu, wyrządzone innym osobom. Do pracy nie wolno zakładać otwartego obuwia gumowego ani sandałów. Podczas pracy należy zawsze zakładać stabilne obuwie robocze i długie spodnie. Przed przystąpieniem do pracy dokładnie zbadać teren, na którym będzie użyte urządzenie i usunąć z niego wszystkie kamienie, gałęzie, druty, kości i inne przedmioty. Przed każdym przystąpieniem do pracy należy sprawdzić stan tech-

niczny noży, śrub i zespołów tnących pod kątem ich zużycia lub uszkodzenia. Zużyte bądź uszkodzone noże, jak i śruby, przytrzymujące noże należy wymieniać całymi zestawami dla zachowania prawidłowego wyważenia.

Pracować tylko w ciągu dnia lub przy dobrym sztucznym oświetleniu. Nie należy stosować kosiarki w niekorzystnych warunkach atmosferycznych, w szczególności w przypadku nadciągającej burzy. W miarę możliwości należy unikać koszenia mokrej trawy. ▶ Podczas pracy należy iść spokojnym krokiem, nie wolno w żadnym wypadku biec. Nie wolno eksploatować narzędzia ogrodowego, jeżeli urządzenia zabezpieczające i pokrywy są uszkodzone lub gdy zabezpieczenia, takie jak na przykład osłona i/lub pojemnik na trawę, nie są zamontowane. Dla własnego bezpieczeństwa ważne jest, aby stosować ochronniki słuchu. - Nie należy używać produktu, gdy jest się zmęczonym lub gdy jest się pod wpływem narkotyków, alkoholu lub lekarstw. Praca na terenach o dużym nachyleniu może być niebezpieczna:

• Nie wolno kosić na zbyt stromych zboczach.
• Na pochyłych powierzchniach lub wilgotnej trawie należy pracować

ostrożnie, aby nie stracić równowagi.

• Urządzenie prowadzić należy tylko w poprzek zbocza, nigdy nie należy kosić pod górę lub w dół zbocza.
• Zachować szczególną ostrożność podczas nawrotów (zmianie kierunku) przy pracy na zboczach.

Cofając się z narzędziem ogrodowym lub ciągnąc je, należy zachować szczególną ostrożność. ▶ Podczas pracy narzędzie ogrodowe należy zawsze przesuwać do przodu, nie wolno nigdy ciągnąć go do siebie. Narzędzia ogrodowego nie wolno przechylać (w celu transportu), prowadząc go po powierzchni nie pokrytej trawą, a także transportować go z powrotem, przy całkowitym zatrzymaniu się noży. Uruchamiając narzędzie ogrodowe lub włączając silnik, nie wolno go przechylać. Włączyć narzędzie ogrodowe zgodnie ze wskazówkami zawartymi w instrukcji obsługi, zwracając przy tym uwagę, by stopy znajdowały się w dostatecznej odległości od obracających się elementów. ▶ Zachować bezpieczną odległość dłoni i stóp od obracających się elementów maszyny. ▶ Podczas pracy należy zawsze stawać poza zasięgiem materiału wyrzucanego przez narzędzie ogrodowe.

• Nie podnosić i nie przenosić narzędzia ogrodowego z pracującym silnikiem. ▶ Narzędzie ogrodowe należy przechowywać w taki sposób, aby stało ono wszystkimi czterema kołami na podłożu. Narzędzie ogrodowe można podnosić jedynie za przewidziany do tego celu uchwyt. Uchwyt należy traktować z dużą ostrożnością. ▶ Nie wolno w żaden sposób modyfikować produktu. Niedopuszczalne przeróbki mogą wpłynąć na obniżenie bezpieczeństwa produktu, a także zwiększyć szum i wibracje.

Zbieranie liści

Nóż jest uformowany w taki sposób, aby ułatwić zbieranie opadłych liści z trawnika. Aby wykorzystać tę funkcję w pełni, należy przestrzegać następujących zaleceń:

• Liście należy zbierać tylko po uprzednim ustawieniu maksymalnej wysokości cięcia.
• Liście należy zbierać tylko z trawnika.
• Przed przystąpieniem do pracy należy skontrolować przestrzeń i zwrócić uwagę, aby ludzie, zwierzęta, przedmioty szklane i auta znajdowały się w odpowiedniej odległości.

Zwalnianie przewodu obwodu elektrycznego

• Zawsze, przed oddaleniem się od narzędzia ogrodowego.
• Przed przystąpieniem do usuwania materiału blokującego.
• Przed kontrolą funkcjonowania, czyszczeniem, a także przed przystąpieniem do wszelkich prac obsługowych przy narzędziu ogrodowym.
• Po zderzeniu z twardym przedmiotem. Natychmiast sprawdzić, czy narzędzie ogrodowe nie zostało uszkodzone, a w przypadku stwierdzenia uszkodzenia narzędzie należy oddać do naprawy. Gdy narzędzie ogrodowe zaczyna wibrować w nietypowy sposób (natychmiast zbadać tego przyczynę).

Konserwacja

Podczas wykonywania prac obsługowych w pobliżu ostrych elementów należy zawsze nosić rękawice ogrodowe. Aby zagwarantować bezpieczną pracę z produktem, należy regularnie kontrolować, czy wszystkie nakrętki, trzpienie i śruby są mocno dokręcone. Regularnie sprawdzać stan pojemnika na trawę, a także stopień jego zużycia i ewentualnych uszkodzeń. W trosce o własne bezpieczeństwo należy zawsze przeprowadzać wizualną kontrolę produktu w razie potrzeby.

W razie potrzeby wymieniać zużyte lub uszkodzone części.

▶ Należy używać wyłącznie noży przewidzianych dla danego narzędzia ogrodowego. Upewnić się, czy części zamienne zostały wyprodukowane przez firmę Bosch. Przed przystąpieniem do przechowywania należy się upewnić, że produkt jest czysty i wolny od resztek odpadów ogrodowych. W razie potrzeby należy oczyścić go suchą szczotką.

Wskazówki bezpieczeństwa i zalecenia dotyczące optymalnego obchodzenia się z akumulatorem

Przed wstawieniem akumulatora należy upewnić się, że narzędzie ogrodowe jest wyłączone, a przycisk obwodu elektrycznego zwolniony. Umieszczanie akumulatora we włączonym narzędziu ogrodowym może stać się przyczyną wypadków. ▶ Należy stosować wyłącznie akumulatory firmy Bosch, które zostały przewidziane dla danego narzędzia ogrodowego. Zastosowanie akumulatorów innego typu może spowodować obrażenia oraz pożar. ▶ Nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia.

Akumulator należy chronić przed wysokimi temperaturami (np. przed stałym nasłonecznieniem), ogniem, wodą oraz wilgocią. Istnieje zagrożenie wybuchem.

Nieużywany akumulator należy trzymać z dala od spinaczy, monet, kluczy, gwoździ, śrub oraz innych przedmiotów metalowych, które mogłyby spowodować zmostkowanie styków. Zwarcie styków akumulatora może spowodować oparzenia lub wywołać pożar. ▶ Uszkodzenie akumulatora lub zastosowanie go w sposób niezgodny z przeznaczeniem może doprowadzić do wystąpienia niebezpiecznych oparów. Należy zadbać o dopływ świeżego powietrza, a w razie wystąpienia dolegliwości skonsultować się z lekarzem. Opary mogą uszkodzić drogi oddechowe. ▶ Akumulator należy stosować wyłącznie w urządzeniach producenta. Tylko w ten sposób można ochronić akumulator przed niebezpiecznym przeciążeniem.

Ostre przedmioty, takie jak gwoździe lub śrubokręty, a także działanie sił zewnętrznych mogą spowodować uszkodzenie akumulatora. Może wówczas dojść do zwarcia wewnętrznego akumulatora i do jego przegrzania, eksplozji lub zapłonu. Nie należy doprowadzać do zwarcia akumulatora. Istnieje niebezpieczeństwo wybuchu. Akumulator należy chronić przed wilgocią i kontaktem z wodą. Narzędzie ogrodowe oraz akumulator należy przechowywać w zakresie temperatur pomiędzy 20°C i 50°C. Akumulatora nie należy na przykład pozostawiać latem w samochodzie. Otwory wentylacyjne należy regularnie czyścić za pomocą miękkiego, czystego i suchego pędzelka.

Wskazówki bezpieczeństwa dla ładowarek

Należy przeczytać wszystkie wskazówki bezpieczeństwa oraz instrukcje. Zaniedbania w przestrzeganiu wskazówek bezpieczeństwa, instrukcji i zaleceń mogą doprowadzić do

porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Należy starannie przechowywać wszystkie instrukcje i wskazówki bezpieczeństwa dla dalszego zastosowania.

Ładowarkę wolno używać tylko wtedy, gdy jest się w stanie w pełni ocenić jej wszystkie funkcje, wykonywać na niej bez ograniczenia wszystkie czynności lub, gdy uprzednio uzyskało się odpowiednie instrukcje.

Nie wolno w żadnym wypadku zezwolić na obsługę niniejszej ładowarki dzieciom, osobom ograniczonym fizycznie, czuciowo lub umysłowo, a także udostępniać jej osobom z niewystarczającym doświadczeniem i/lub niedostateczną wiedzą, jak również osobom, które nie zapoznały się z niniejszymi zaleceniami. Należy zasięgnąć informacji, czy w danym kraju istnieją przepisy ograniczające wiek użytkownika podobnych narzędzi. Dzieci powinny znajdować się pod nadzorem. Tylko w ten sposób można zagwarantować, że nie będą się one bawiły ładowarką.

Ładować wolno wyłącznie akumulatory litowo-jonowe firmy Bosch o pojemności nie mniejszej niż 2,0 Ah (od 10 ogniw). Napięcie akumulatora musi być dostosowane do napięcia ładowania w ładowarce. Nie wolno ładować jednorazowych baterii ani akumulatorów nieprzeznaczonych do ładowania. Może zaistnieć zagrożenie pożarem lub wybuchem.

Chronić ładowarkę przed deszczem i wilgocią. Przedostanie się wody do ładowarki zwiększa ryzyko porażenia prądem.

▷ Ładowarkę należy utrzymywać w czystości. Zanieczyszczenia mogą spowodować porażenie prądem elektrycznym. Przed każdym użyciem należy skontrolować ładowarkę, przewód i wtyczkę. W razie stwierdzenia uszkodzeń nie wolno używać ładowarki. Nie wolno samodzielnie otwierać ładowarki, a naprawę tego urządzenia należy zlecać jedynie wykwalifikowanym fachowcom i wykonać ją tylko przy użyciu oryginalnych części zamiennych. Uszkodzone ładowarki, przewody i wtyczki zwiększają ryzyko porażenia prądem. - Nie korzystać z ładowarki umieszczonej na łatwopalnym podłożu (np. papier, tekstylia itp.) ani w sąsiedztwie łatwopalnych substancji. Ze względu na wzrost temperatury ładowarki podczas procesu ładowania istnieje niebezpieczeństwo pożaru. ▷ Nie wolno zasłaniać szczelin wentylacyjnych ładowarki. Ładowarka może się przegrzać i przestać funkcjonować prawidłowo. Aby zwiększyć bezpieczeństwo pracy, zaleca się stosowanie wyłącznika różnicowoprądowego o prądzie różnicowym nie większym niż 30 mA. Wyłącznik różnicowoprądowy należy kontrolować przy użyciu przycisku.

Symbole

Następujące symbole mają istotne znaczenie podczas czytania i zrozumienia instrukcji eksploatacji. Należy zapamiętać symbole i ich znaczenia. Właściwa interpretacja symboli ułatwi lepsze i bezpieczniejsze użytkowanie produktu.

Symbol	Znaczenia
↑	Kierunek ruchu
↓	Kierunek reakcji
	Naleźny nosić rękawice ochronne
	Masa
	Wręczanie
	Wyłączanie
√	Dozwolone czynnosci
×	Zabronione czynnosci
CLICK!	Słyszaly dźwiąk
	Osprzȩt dodatkowy/c三点ci zamienne

Użycie zgodne z przeznaczeniem

Narzędzie ogrodowe przeznaczone jest do koszenia trawników w prywatnym zakresie.

Narzędzie ogrodowe nie zostało przewidziane do cięcia żywopłotu, przycinania krawędzi trawnika, rozdrabniania itp.

Narzędzie ogrodowe przewidziane jest do koszenia trawy na poziomie podłoża.

Dane techniczne

Kosiarka		Universal Rotak 36-550	Universal Rotak 36-555	Universal Rotak 36-560	Universal Rotak 36-590	Universal Rotak 36-670
Numer katalogowy		3 600 HB9 5053 600 HB9 573	3 600 HB9 508	3 600 HB9 5063 600 HB9 574	3 600 HB9 509	3 600 HB9 507
Napiȩcie znamionowe	V	36	36	36	36	36
Szerokość obudowy nożа	cm	38	38	38	38	38
Wysokość;ciecia	mm	25 – 70	25 – 70	25 – 70	25 – 70	25 – 70
Pojemnosć worka na trawę	I	40	40	40	40	40

Polski|141

Kosiarka		Universal Rotak 36-550	Universal Rotak 36-555	Universal Rotak 36-560	Universal Rotak 36-590	Universal Rotak 36-670
Ciezar odpowiednio do EPTA-Procedure 01:2014	kg	15,0	15,0	14,0	15,0	15,0
Numer seryjny				zob. tabliczka znamionowa na narędziu ogrodowy m
dopuszczalna temperatura otoczenia
- podczas ludowania	°C	0 ... +45	0 ... +45	0 ... +45	0 ... +45	0 ... +45
- podczas pracy	°C	+5 ... +50	+5 ... +50	+5 ... +50	+5 ... +50	+5 ... +50
- podczas przychowy-wania	°C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Akumulator		litowo-jonowy	litowo-jonowy	litowo-jonowy	litowo-jonowy	litowo-jonowy
Napiȩcie znamionowe	V	36	36	36	36	36
Numer katalogowy/pojemność
- 2 607 336 913/1 607 A35 02V	Ah	-	-	2 x 2,0	-	-
- 2 607 336 915/2 607 337 047	Ah	4,0	4,0	-	4,0	-
- 1 607 A35 058	Ah	-	-	-	-	6,0
Liczba ogniw akumulatora
- 2 607 336 913/1 607 A35 02V		-	-	10	-	-
- 2 607 336 915/2 607 337 047		20	20	-	20	-
- 1 607 A35 058		-	-	-	-	20

Wszystkie wartości występujące w niniejszej instrukcji pomierzono poniżej lub na wysokości 2000 metrów nad poziomem morza.

Ładowarka	AL 3620 CV		AL 36V-20
Numer katalogowy	UE	2 607 225 657	2 607 226 273
	UK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
Prȩd Ładowania	A	2,0	2,0
Czas Ładowania (przy Rozstawanym akumulatorze)
- Akumulator 2,0 Ah	min	65	65
- Akumulator 4,0 Ah	min	125	125
- Akumulator 6,0 Ah	min	185	185
Ciezar odgowiednio do EPTA-Procedure 01:2014	kg	0,55	0,55
Klasa ochry		回/II	回/II

Informacja na temat hałasu i wibracji

	Universal Rotak 36-550	Universal Rotak 36-555	Universal Rotak 36-560	Universal Rotak 36-590	Universal Rotak 36-670
	3600 HB9 505	3600 HB9 508	3600 HB9 506	3600 HB9 509	3600 HB9 507
	3600 HB9 573		3600 HB9 574

Wartości emisji hałasu zostały określone zgodnie z normą EN 60335-2-77

Określony wg skali A poziom hałasu emitowanego przez urządzenie wynosi standardowo:

- Poziom ci内分泌ia akustycznego	dB(A)	76	76	76	76	76
- Poziom natęzenia dźwiȩku	dB(A)	88	88	88	88	88
- Będ pomiaru K	dB	= 2,0	= 2,0	= 2,0	= 2,0	= 2,0

Wartości drgań ah (suma wektorowa z trzech kierunków) i niepewność pomiaru K oznaczone zgodnie z normą EN 60335-2-77

- Wartość emisji drgań aₙ	m/s²	<2,5	<2,5	<2,5	<2,5	<2,5
- Będ pomiaru K	m/s²	=1,5	=1,5	=1,5	=1,5	=1,5

Montaż i praca

Planowane dzialanie	Rysu-nek	Strona
Zakres dostawyA)	A	325
Montaż uchwytu	B	326
Ustalanie wysokość pracy
Montaż/demontaż pojemnika na trawę	C	327
Ustawianie wysokość piȩcia	D	327
Włożenie akumulatora	E	328
Eksploataacja- podstawycy przywacz obwodu elektrycznych	F	329
- wączyć
- kosić
- wyłączyć
- uzunuć przywacz obwodu elektrycznych
Wyjmawanie akumulatora	G	330
Wskazówka "koszenie"	H	330
Wskaznik stanu napelmnioia: Pojemnik na trawę pusty/pełny	I	331
Konserwacja/wymiana ostrzy	J	331
Wybor osprzȩtu	K	332

A) Osprzęt ukazany na rysunkach lub opisany w instrukcji użytkowania nie wchodzi w standardowy zakres dostawy. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu.

Uruchomienie urządzenia

Dla własnego bezpieczeństwa

Uwaga! Przed przystąpieniem do regulacji i czyszczenia narzędzia ogrodowego, NIEZWOLNIĆ przewodu obwodu elektrycznego i wyjąć z narzędzia akumulator. Powyższe dotyczy również przypadków, gdy przewód przyłączeniowy jest przycięty, uszkodzony lub splątany. Po wyłączeniu narzędzia ogrodowego tnące obracają się jeszcze przez pare sekund. Ostrożnie: Nie dotykać obracającego się noża.

Ładowanie akumulatora

Akumulator wyposażony został w czujnik temperatury, który dopuszcza ładowanie tylko w zakresie temperatur, leżącym między 0°C i 35°C. W ten sposób zagwarantowana jest długa żywotność akumulatora.

Wskazówka: Akumulator dostarczony jest w stanie częściowo naładowanym. Aby zagwarantować wykorzystanie najwyższej wydajności akumulatora, należy przed pierwszym użyciem całkowicie naładować akumulator w ładowarce. Akumulator litowo-jonowy można doładować w dowolnej chwili, nie powodując tym skrócenia jego żywotności. Przerwanie procesu ładowania nie niesie za sobą ryzyka uszkodzenia ogniw akumulatora.

Dzięki systemowej elektronicznej ochronie ogniw „Electronic Cell Protection (ECP)” akumulator litowo-jonowy jest zabezpieczony przy głębokim rozładowaniu. Przy rozładowanym akumulatorze następuje wyłączenie narzędzia przez układ ochronny: Narzędzie ogrodowe przestaje działać.

Po automatycznym wyłączeniu narzędzia nie naciskać ponownie włącznika. Można by w ten sposób uszkodzić akumulator.

Należy przestrzegać wskazówek dotyczących likwidacji akumulatorów.

Montaż/demontaż akumulatora

Wskazówka: Zastosowanie nieodpowiednich akumulatorów może spowodować zakłócenia w pracy lub uszkodzenie narzędzia.

Włożyć naładowany akumulator. Upewnić się, czy akumulator jest dobrze osadzony.

Aby wyjąć akumulator z narzędzia, należy wcisnąć przycisk odblokowujący, a następnie wyciągnąć akumulator.

Ładowanie

Proces ładowania rozpoczyna się z chwilą włożenia wtyczki do gniazda oraz umieszczenia akumulatora w ładowarce.

Inteligentny proces ładowania pozwala na automatyczne rozpoznawanie stanu naładowania akumulatora i optymalny dobór prądu ładowania, uzależniony od temperatury i napięcia akumulatora.

Ma to wpływ na przedłużenie żywotności akumulatora, a poza tym akumulator będzie stale całkowicie naładowany, co skraca czas przechowywania w ładowarce.

Znaczenie wskazań na ładowarce (AL 3620 CV/ AL 3640 CV/AL 36V-20)

Szybkie ładowanie

Proces szybkiego ładowania sygnalizowany jest miganiem zielonego wskaźnika naładowania akumulatora.

Wskaźnik na akumulatorze: Podczas procesu ładowania akumulatora trzy zielone diody LED zapalają się jedna po drugiej i gasną na krótki okres czasu. Akumulator jest naładowany całkowicie, gdy wszystkie trzy diody LED palą się światłem ciągłym. Ponowne wygaśnięcie wszystkich trzech zielonych diod LED nastąpi około 5 minut po całkowitym naładowaniu akumulatora.

Wskazówka: Szybkie ładowanie jest możliwe tylko wtedy, gdy temperatura akumulatora znajduje się w dopuszczalnym zakresie temperatur, patrz rozdział „Dane techniczne”.

Akumulator jest naładowany

Ciągłe zielone światło wskaźnika LED oznacza całkowite naładowanie akumulatora.

Dodatkowo rozlega się na okres ok. 2 sekund

sygnał dźwiękowy, akustycznie informujący o całkowitym naładowaniu akumulatora.

Po zakończeniu ładowania akumulator można wyjąć i rozpocząć natychmiastowe użytkowanie.

Podczas pracy bez akumulatora, światło ciągłe wskaźnika sygnalizuje dopływ prądu do ładowarki (wtyczka znajduje się w gniazdku sieciowym) i jej gotowość do eksploatacji.

Temperatura akumulatora nie sięgająca 0°C lub przekraczająca 45°C

Światło ciągłe czerwonego wskaźnika ładowania akumulatora informuje o tym, że temperatura akumulatora znajduje się poza dopuszczalnym zakresem temperatur ładowania, zob. rozdział „Dane techniczne”. Po osiągnięciu dopuszczalnego zakresu temperatur ładowarka przechodzi automatycznie w tryb szybkiego ładowania.

czalnym zakresem temperatur ładowania, zob. rozdział „Dane techniczne”. Po osiągnięciu dopuszczalnego zakresu temperatur, ładowarka przechodzi automatycznie w tryb szybkiego ładowania.

Jeżeli temperatura akumulatora znajduje się poza dopuszczalnym zakresem temperatur, po włożeniu akumulatora do ładowarki zapala się czerwona dioda LED.

Każde inne zakłócenie procesu ładowania sygnalizowane jest miganiem czerwonego wskaźnika LED.

Każde inne zakłócenie procesu ładowania sygnalizowane jest miganiem czerwonego wskaźnika LED.

Niemożliwe jest rozpoczęcie procesu ładowania; akumulator nie daje się naładować (zob. rozdział "Lokalizacja usterek").

Ciągłe ładowanie akumulatora, jak również kilka następujących bezpośrednio po sobie cykli ładowania, może spowodować nagrzanie się ładowarki. Jest to zjawisko normalne i nie świadczy o żadnej wadzie technicznej urządzenia.

Ładowanie ciągłe akumulatora, jak również kilka następujących bezpośrednio po sobie cykli ładowania, może spowodować nagrzanie się ładowarki. Jest to zjawisko normalne i nie świadczy o żadnej wadzie technicznej urządzenia.

Wyraźnie skrócony czas użytkowania akumulatora po naładowaniu świadczy o tym, że akumulator jest zużyty i trzeba go wymienić.

Należy przestrzegać wskazówek dotyczących usuwania odpadów.

Wbudowany do ładowarki sterownik chłodzenia ma za zadanie nadzorowanie temperatury ładowanego akumulatora. Jeżeli temperatura akumulatora przekracza 30°C, akumulator schładzany jest wentylatorem do optymalnej temperatury.

Wbudowany do ładowarki sterownik chłodzenia ma za zadanie nadzorowanie temperatury ładowanego akumulatora. Jeżeli temperatura akumulatora przekracza 30°C, akumulator schładzany jest wentylatorem do optymalnej temperatury.

Włączony wentylator wydaje charakterystyczny dźwięk.

Jeżeli wentylator nie działa, oznacza to, że temperatura akumulatora znajduje się poza dopuszczalnym zakresem, lub że wentylator jest uszkodzony. W tym wypadku czas ładowania akumulatora wydłuża się.

Wskazówki robocze

Wskaźnik stanu naładowania akumulatora

Akumulator wyposażony jest w specjalny wskaźnik, ukazujący stan naładowania akumulatora. Wskaźnik naładowania akumulatora składa się z 3 zielonych diod LED.

Aby dokonać aktywacji wskaźnika naładowania akumulatora, należy go dotknąć. Po ok. 5 sekundach wskaźnik naładowania akumulatora wygasa samoczynnie.

Stan naładowania akumulatora można skontrolować także po wyjęciu akumulatora.

Dioda LED	Pojemnosć akumulatora
3 Zielone diody LED świecz sé świattem ciagymi	≥ 2/3
Dioda LED	Pojemność akumulatora
2 zielone diody LED sącie sąsi swiattem ciag tym	≥ 1/3
1 zielone diody LED sącie sąsi swiattem ciag tym	≥ 1/3
1 zielona dioda LED miga	Rezerwa

Jeżeli po naciśnięciu przycisku żadna dioda LED się nie świeci, oznacza to, że akumulator jest uszkodzony i należy go wymienić.

Ze względu na bezpieczeństwo odczyt stanu naładowania akumulatora jest możliwy tylko przy wyłączonym narzędziu ogrodowym.

Podczas procesu ładowania akumulatora trzy zielone diody LED zapalają się jedna po drugiej i gasną na krótki okres czasu. Akumulator jest naładowany całkowicie, gdy wszystkie trzy diody LED palą się światłem ciągłym. Ponowne wygaśnięcie wszystkich trzech zielonych diod LED nastąpi około 5 minut po całkowitym naładowaniu akumulatora.

Wskazanie czujnika temperatury akumulatora

Czerwona dioda LED, znajdująca się na czujniku temperatury, sygnalizuje, że akumulator lub układ elektroniczny narzędzia ogrodowego (przy włożonym akumulatorze) znajduje się poza granicami optymalnego zakresu temperatur. W takim przypadku narzędzie ogrodowe przestaje pracować lub pracuje ze zmniejszoną wydajnością.

Czujnik temperatury akumulatora

Czerwona dioda LED miga, gdy wciskany jest przycisk lub podczas włączania/wyłączania (przy włożonym akumulatorze): Akumulator znajduje się poza granicami dopuszczalnego zakresu temperatur.

Jeżeli temperatura akumulatora przekroczy 70°C, akumulator wyłączy się i pozostanie wyłączony do momentu, aż jego temperatura ponownie znajdzie się w granicach dopuszczalnego zakresu.

Czujnik temperatury układu elektronicznego narzędzia ogrodowego

Czerwona dioda LED świeci się przy wciśniętym włączniku/wyłączniku światłem ciągłym: Temperatura układu elektronicznego narzędzia ogrodowego spadła poniżej 5°C lub przekroczyła 75°C.

Jeżeli temperatura przekroczy 90°C, układ elektroniczny narzędzia ogrodowego wyłączy się i pozostanie wyłączony, aż jego temperatura ponownie znajdzie się w granicach dopuszczalnego zakresu.

Wydajność cięcia (czas pracy akumulatora)

Wydajność cięcia (czas pracy akumulatora) uzależniona jest od właściwości trawnika, np. od gęstości trawy, wilgotności, wysokości, jak również od ustawionej wysokości cięcia.

Częste włączanie i wyłączanie narzędzia ogrodowego podczas koszenia również redukuje wydajność cięcia (czas pracy akumulatora).

Aby zoptymalizować wydajność cięcia (czas pracy akumulatora), zaleca się często kosić trawnik, ustawiać dużą wysokość cięcia i nie iść w zbyt szybkim tempie.

Poniżej przedstawiony przykład uzależnienia między wysokością cięcia i wydajnością cięcia w odniesieniu do wszystkich trzech akumulatorów.

6cm 4cm Rzadka, sucha trawa
Wydajnosć ciecia
Akumulator 2,0 Ah	do 250 m²
Akumulator 4,0 Ah	do 500 m²
Akumulator 6,0 Ah	do 750 m²

Aby przedłużyć czas pracy, można nabyć dodatkowy akumulator w autoryzowanym punkcie serwisowym narzędzi ogrodowych firmy Bosch.

Lokalizacja usterek

Warunki cięcia

Symptom	Możliwa przyczyna	Rozwiȩzanie
Brak rozruchu silnika	Nastapił oszkodzenia wewétrznego okablowa- nia naręźdia ogrodowej	Naleź y skont⁺tawkość są z punktem serwisowym Bosch
	Roz.§adowany akumulator	Naładowość akumulator
	Akumulator za zimny/za gorący	Przyworćić prawnów特别是 akumulatora (ogrzać/ochłodźć)
	Zbyt wysoka trawa	Maks. dopuszczalna wysokość trawyDynosi 30 cm przy najwyȩzej ustawionej wysokośćciepiecia
	Zadziały wymićneprzemickieprzemierciezyeniowy silniki	Doprowadźć do ochłodzenia silniki i ust✕wymić wyźstate wysokośćciepiecia
	Przywacz obwodu elektrycznych zamontowy zostaw niewościwo	Skorygowa三点篙enie
Narędzie ogrodowe pracije z przerwami	Nastapoło uszkodzenia wewnegrznego okablowa-nia narędzia ogrodowej	Naleź y skont⁺tata⁻c sied z punktem serwisowym Bosch
	Zadziȩław yȩćznić przyca引擎y silni-ka	Doprowadźć do ochlodzenia silnika i ustȩć wyȩSZA y空气质量 sokość ciecia
Narȩdzie ogrodowe pozostawia nierówno-miernie skoszona trawe i/lub silnik pracije cieźko	Za nisko ustawiona wysokość ciecia	Zȩkszych y空气质量 sokość ciecia
	Tepy noź	Wymiemić noź (zob. rys. J)
	Mozȩwość zablokowania maszyny wyrzucamy materia⁺em	Wymićy sądyść ogrodowe i zwolnić przy⁻wacz obwodu elektrycznych
		Skontrolość spód narȩźcie ogrodowej i wra⁻zie potrzeby oczyȩcie (konieczność stosowej ręka-vice ochronne)
	Noź zostaw odwrotné zamontowy	Wymiȩcie osadźć noź
Po wączyneiu narȩźdia ogrodowej, noź nie obraca sie	Noź zablokowania traw⁻	Wymićy sądyść ogrodowe i zwolnić przy⁻wacz obwodu elektrycznych
		Usunuć zablokowania materia⁺ (zawsze stosowej rękanice ogrodowe)
	Niedokroczona struba/nakråtka noza	Dokrécic strube/nakråtke noza (27 Nm)
Silne wibracja/dźwi**)	Niedokroczona struba/nakråtka noza	Dokrécic strube/nakråtke noza (27 Nm)
	Uszkodzony noź	Wymiȩć noź (zob. rys. J)

Akumulator i ładowarka

Symptomy	Mozgliwa przyczyna	Rozwiȩzanie
Czerwony wskaznik na-ładowania akumulatora miga Ładowanie nie jest miżliwe	Akumulator nie zostaw (wólasciwie) umieszczony we sące	Umieść akumulator prawnów noźadowarce
	Styki akumulatora są zabrudzone	Wczyȩcie styki akumulatora, np. przyze wielokrotne wędzenia i wyłącie akumulatora. W razie niedo-wodzenia akumulator wymienić na nowy
	Akumulator jest uszkodzony	Wymienić akumulator na nowy
Wskaznik Ładowania na Ładowarce nie sącie sąg	Wtyczka Ładowarki nie/niewość podstawzone do sieci	Wsdȩć wticzȩkę (całkowicie) do gniaźdka
	Gniadźko, przywośd sieciowy lub Ładowarka są uszkodzone	Sprawdzć napiȩcie sieci, Ładowarke, a w razie potrzeb zlecić kontrôle w autoryzowanym punkcie serwisownym elektronarȩźdi firmy Bosch

Konserwacja i serwis

Pielęgnacja akumulatora

Uwaga! Przed przystąpieniem do regulacji i czyszczenia narzędzia ogrodowego, należy zwolnić przerywacz obwodu elektrycznego i wyjąć z narzędzia akumulator, jak również zdemontować worek na trawę. Podczas wykonywania prac obsługowych w pobliżu ostrych noży, należy zawsze nosić rękawice ogrodowe.

Aby zapewnić optymalne wykorzystanie akumulatora, należy przestrzegać następujących wskazówek i zaleceń:

• Akumulator należy chronić przed wilgocią i kontaktem z wodą.
• Narzędzie ogrodowe oraz akumulator należy przechowywać w zakresie temperatur pomiędzy 20°C i 50°C. Akumulatora nie należy na przykład pozostawiać latem w samochodzie.
• Akumulator należy przechowywać oddzielnie. Nie przechowywać narzędzia ogrodowego z osadzonym akumulatorem.
• Jeżeli narzędzie ogrodowe poddane jest bezpośrednim promieniom słońca, nie należy pozostawiać w nim akumulatora.
• Optymalna temperatura przechowywania akumulatora wynosi 5°C.
• Otwory wentylacyjne należy regularnie czyścić za pomocą miękkiego, czystego i suchego pędzelka.

Wyraźnie skrócony czas użytkowania akumulatora po naładowaniu świadczy o tym, że akumulator jest zużyty i trzeba go wymienić.

Obsługa klienta oraz doradztwo dotyczące użytkowania

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.

Polska

Serwis Elektronarzędzi

Ul. Jutrzenki 102/104

02-230 Warszawa

Na www.serwisbosch.com znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.

Tel.: [phone]

Faks: 22 7154440

E-Mail: [e-mail]

www.bosch-pt.pl

Transport

Załączone w dostawie akumulatory litowo-jonowe podlegają wymaganiom przepisów dotyczących towarów niebezpiecznych. Akumulatory mogą być transportowane drogą lądową przez użytkownika bez konieczności spełnienia jakichkolwiek dalszych warunków.

W przypadku przesyłki przez osoby trzecie (np. transport drogą powietrzną za pośrednictwem firmy spedycyjnej) należy dostosować się do szczególnych wymogów dotyczących opakowań i oznaczeń. W takim wypadku podczas przygotowywania przesyłki do wysyłki należy skonsultować się z ekspertem ds. towarów niebezpiecznych.

Akumulatory można wysyłać tylko wówczas, gdy ich obudowa nie jest uszkodzona. Odkryte styki należy zakleić, a akumulator zapakować w taki sposób, aby nie mógł się on poruszać (przesuwać) w opakowaniu. Należy wziąć też pod uwagę ewentualne przepisy prawa krajowego.

Usuwanie odpadów

Narzędzia ogrodowe, akumulatory, osprzęt i opakowania należy oddać do powtórnego przetworzenia zgodnie z obowiązującymi

przepisami w zakresie ochrony środowiska.

Narzędzi ogrodowych, a także akumulatorów/baterii nie wolno wyrzucać do odpadów z gospodarstwa domowego!

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną 2012/19/UE, nie nadające się do użytku elektronarzędzia i urządzenia elektroniczne, a zgodnie z europejską wytyczną 2006/66/WE uszkodzone lub zu

żyte akumulatory/baterie, należy zbierać osobno i doprowadzić do ponownego przetworzenia zgodnie z zasadami ochrony środowiska.

Akumulatory/Baterie:

Li-Ion:

Prosimy postępować zgodnie ze wskazówkami umieszczonymi w rozdziale Transport.

Čestina

W zakresie temperatury, ładowarka automatycznie przełączy się na szybkie ładowanie.

Jeśli temperatura akumulatora znajduje się poza dopuszczalnym zakresem temperatur ładowania, po włożeniu do ładowarki świeci się czerwona dioda LED akumulatora.

Proces ładowania nie jest możliwy

Jeśli wystąpi inne zakłócenie procesu ładowania, jest to sygnalizowane miganiem czerwonego wskaźnika LED.

Zachowaj ostrożność.

Nie dotykaj ruchomych części narzędzia ogrodowego, ale poczekaj, aż całkowicie się zatrzymają.

Po wyłączeniu narzędzia ogrodowego jego ostrza przez pewien czas obracają się i mogą spowodować obrażenia.

Nie używaj narzędzia ogrodowego podczas deszczu i nie pozostawiaj go na deszczu.

Chroń się przed porażeniem prądem.

Zachowaj ostrożność.

pl 2000/14/WE: pomierzony poziom mocy akustycznej 88 dB(A), niepewność K = 2,0 dB, gwarantowany poziom mocy akustycznej 88 dB(A)

Procedura oceny zgodności zgodnie z załącznikiem VI. Kategorie produktów: 32

Jednostka certyfikująca: DEKRA Certification B.V. Meander 1051, 6825 MJ Arnhem, Netherlands, Nr.0344

Dokumentacja techniczna:
