Produkta veids	Bezvadu zāles pļāvējs
Zīmols	Bosch
Modelis	AdvancedRotak 590
Pļaušanas platums	38 cm
Pļaušanas augstums	25 līdz 70 mm (regulējams)
Savākšanas tvertnes tilpums	40 litri
Svars (saskaņā ar EPTA 01:2014)	15,0 kg
Barošana	Litija jonu akumulators 36 V
Akumulatora ietilpība (piegādātais)	4,0 Ah (2,0 Ah vai 6,0 Ah pēc izvēles)
Uzlādes laiks (4,0 Ah akumulators)	125 min
Lādētāja veids	AL 3620 CV vai AL 36V-20
Uzlādes strāva	2,0 A
Skaņas spiediena līmenis	76 dB(A)
Garantētais akustiskās jaudas līmenis	88 dB(A)
Vibrācijas (ah)	< 2,5 m/s²
Lapu savākšanas funkcija	Jā (maksimālais pļaušanas augstums)
Tvertnes piepildījuma līmeņa indikators	Jā
Motora aizsardzība	Pārslodzes aizsardzības ierīce
Asmeņu apkope	Iespējama asināšana vai nomaiņa
Darba temperatūra	+5 °C līdz +50 °C
Uzglabāšanas temperatūra	-20 °C līdz +50 °C
Aizsardzības klase (lādētājs)	II (dubultā izolācija)
Rezerves daļas pieejamas	Jā (asmeņi, akumulators, lādētājs utt.)
Garantija	Sazinieties ar Bosch pēcpārdošanas servisu

Bieži uzdotie jautājumi - ADVANCEDROTAK 590 BOSCH

Kāds ir AdvancedRotak 590 pļaušanas platums?

Pļaušanas platums ir 38 cm, ideāls vidēja izmēra dārziem.

Kā regulēt pļaušanas augstumu?

Pļaušanas augstumu var viegli regulēt no 25 līdz 70 mm, izmantojot centrālo sviru. Pielāgojiet to atbilstoši zāles garumam.

Kāds ir akumulatora darbības laiks?

Ar 4,0 Ah akumulatoru darbības laiks var sasniegt 500 m² smalkai un sausai zālei. Darbības laiks ir atkarīgs no pļaušanas augstuma un zāles stāvokļa.

Vai es varu izmantot cita tilpuma akumulatoru?

Jā, pļāvējs pieņem Bosch 36 V akumulatorus ar 2,0 Ah, 4,0 Ah un 6,0 Ah. Lai palielinātu darbības laiku, izmantojiet lielāku akumulatoru.

Kā apkopt asmeņus?

Valkājiet cimdus. Regulāri pārbaudiet asmeņu stāvokli. Ja tie ir notrulinājušies, nomainiet tos ar oriģināliem Bosch asmeņiem. Pievelciet asmeņa skrūvi ar 27 Nm.

Ko darīt, ja pļāvējs neieslēdzas?

Pārliecinieties, ka akumulators ir uzlādēts un pareizi ievietots. Pārliecinieties, ka atslēdzējs (automātiskais slēdzis) ir iespiests. Ja problēma saglabājas, ļaujiet motoram atdzist vai sazinieties ar Bosch servisu.

Vai pļāvējs var savākt lapas?

Jā, asmeņa forma ļauj savākt rudens lapas. Izmantojiet maksimālo pļaušanas augstumu un pārliecinieties, ka nekas netraucē.

Kāds ir pļāvēja trokšņa līmenis?

Skaņas spiediena līmenis ir 76 dB(A) un garantētā akustiskā jauda ir 88 dB(A). Ja nepieciešams, lietojiet dzirdes aizsarglīdzekļus.

Kā tīrīt pļāvēju?

Izslēdziet ierīci, izņemiet akumulatoru un atslēdzēju. Izmantojiet sausu un mīkstu suku. Neizmantojiet augstspiediena tīrītāju vai ūdeni.

Kur atrast rezerves daļas?

Rezerves daļas (asmeņi, akumulators, lādētājs) ir pieejamas Bosch vietnē vai pēcpārdošanas servisā. Norādiet ierīces 10 ciparu izstrādājuma numuru.

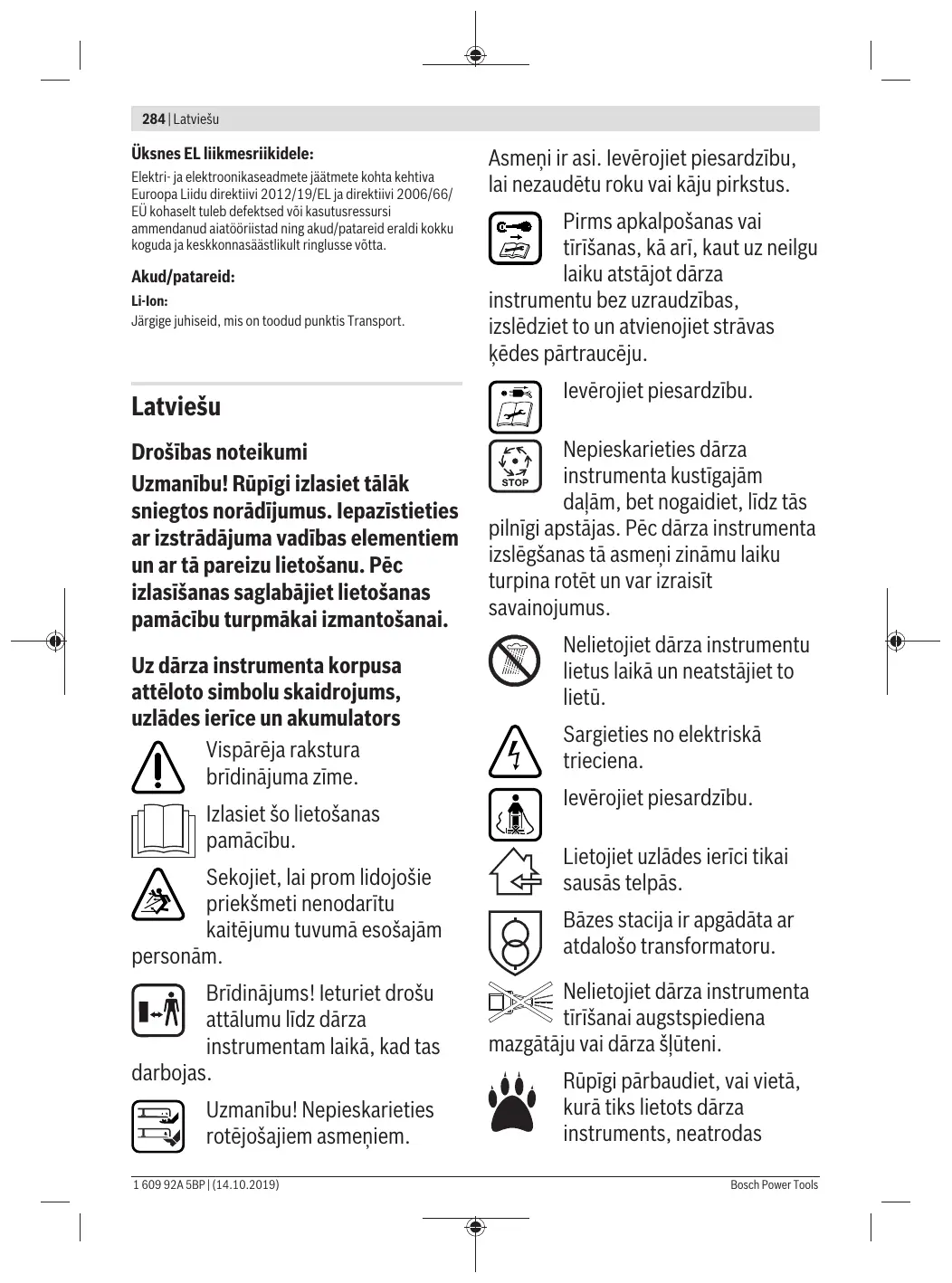

LIETOŠANAS INSTRUKCIJA ADVANCEDROTAK 590 BOSCH

Uzmanību! Rūpīgi izlasiet tālāk sniegtos norādījumus. Iepazīstieties ar izstrādājuma vadības elementiem un ar tā pareizu lietošanu. Pēc izlasīšanas saglabājiet lietošanas pamācību turpmākai izmantošanai.

Uz dārza instrumenta korpusa attēloto simbolu skaidrojums, uzlādes ierīce un akumulators

Vispārēja rakstura brīdinājuma zīme.

Izlasiet šo lietošanas pamācību.

Sekojiet, lai prom lidojošie priekšmeti nenodarītu kaitējumu tuvumā esošajām

personām.

Brīdinājums! Ieturiet drošu attālumu līdz dārza instrumentam laikā, kad tas

darbojas.

Uzmanību! Nepieskarieties rotējošajiem asmeņiem.

Asmeņi ir asi. Ievērojiet piesardzību, lai nezaudētu roku vai kāju pirkstus.

Pirms apkalpošanas vai tīrīšanas, kā arī, kaut uz neilgu laiku atstājot dārza

instrumentu bez uzraudzības, izslēdziet to un atvienojiet strāvas ķēdes pārtraucēju.

Lietojiet uzlādes ierīci tikai sausās telpās.

Bāzes stacija ir aprīkota ar atdalošo transformatoru.

Nelietojiet dārza instrumenta tīrīšanai augstspiediena ūdeni vai dārza šļūteni.

Rūpīgi pārbaudiet, vai vieta, kurā tiks lietots dārza instruments, neatrodas

savvaļas dzīvnieki vai mājdzīvnieki. Darbojoties instrumentam, savvaļas dzīvnieki vai mājdzīvnieki var tikt savainoti. Uzmanīgi pārlukojiet vietu, kurā tiks lietots instruments, un novāciet tajā atrodošos akmeņus, nūjas, stieples, kaulus un citus svešķermeņus. Lietojot instrumentu, sekojiet, lai tas nenodarītu kaitējumu savvaļas dzīvniekiem un mājdzīvniekiem, kā arī, lai tas nesadurtos ar īsiem koku celmiem, kas slēpjas garajā zālē.

Lietošana

• Neļaujiet lietot dārza instrumentu bērniem vai personām, kas nav iepazinušās ar šiem norādījumiem. Minimālais vecums instrumenta lietotājiem tiek noteikts atbilstoši nacionālajai likumdošanai. Laikā, kad dārza instruments netiek lietots, uzglabājiet to vietā, kas nav sasniedzama bērniem. Nekādā gadījumā neļaujiet lietot dārza instrumentu bērniem, personām ar ierobežotām psihiskajām, sensorajām un garīgajām spējām vai ar nepietiekošu pieredzi un/vai ar nepietiekošām zināšanām un/vai personām, kas nav iepazinušās ar šiem norādījumiem. Nodrošiniet bērniem pienācīgu uzraudzību, sekojiet, lai viņi nesāktu rotaļāties ar dārza instrumentu. Nekad nelietojiet dārza instrumentu, ja darba vietas tiešā tuvumā atrodas

citas personas (īpaši bērni) vai mājdzīvnieki.

Instrumenta lietotājs nes atbildību par kaitējumu, kas tā darbības rezultātā tiek nodarīts citai personai vai viņa īpašumam. Lietojot dārza instrumentu, nenesājiet vaļējus gumijas apavus vai sandales. Darba laikā vienmēr nesājiet stabilus apavus un garās bikses. Pirms darba rūpīgi pārbaudiet apstrādājamo vietu un attīriet to no akmeņiem, auklām, stieplēm, kauliem un citiem svešķermeņiem. - Ik reizi pirms darba pārbaudiet, vai instrumenta asmens, tā stiprinājuma skrūves un griezējmezgls nav nolietojies vai bojāts. Lai saglabātos griezējmezgla līdzsvarojums, nomainiet nolietoto vai bojāto asmeni un tā stiprinājuma skrūves tikai komplekta sastāvā. Veiciet apļaušanu tikai diennakts gaišajā laikā vai labā mākslīgajā apgaismojumā. Nestrādājiet ar zāliena plāvēju sliktos laika apstākļos un jo īpaši negaisa laikā. Ja iespējams, nelietojiet dārza instrumentu mitrā zālē. Darba laikā vienmēr pārvietojieties mērā gaitā, ejot vienmērīgiem soļiem. ▶ Nelietojiet dārza instrumentu ar bojātām aizsargierīcēm un pārsegiem vai ārā bez aizsargierīcēm,

piemēram, bez aizsargvāka un/vai bez zāles savācējtvertnes.

Lai pasargātu sevi, ieteicams lietot dzirdes aizsardzību. ▶ Nelietojiet dārza instrumentu, ja jūtaties noguris, nevesels vai atrodaties alkohola, narkotiku vai medikamentu iespaidā. Darbs nogāzēs var būt bīstams: -Neappļaujiet stipri stāvas nogāzes. -Apstrādājot nogāzes vai strādājot mitrā zālē, ieturiet drošu līdzsvaru. -Vienmēr pārvietojiet zāliena plāvēju gar nogāzi, bet ne augšup vai lejup pa to. -Ievērojiet īpašu piesardzību, mainot appļaušanas virzienu slīpā vietā. -Īpaši uzmanieties, ja darba gaitā nākas kāpties atpakaļ vai pārvietot dārza instrumentu virzienā uz sevi. Zāliena appļaušanas laikā vienmēr pārvietojiet dārza instrumentu uz priekšu, bet ne virzienā uz sevi. Ja dārza instruments tiek pārvietots pa vietām bez zāles pārklājuma, uz zāliena appļaušanas vietu vai no tās, kā arī laikā, kad tas transportēšanas laikā tiek sasvērts, instrumenta asmeņiem jābūt nekustīgiem. Nesasveriet dārza instrumentu, uzsākot darbu vai iedarbinot motoru. -Ieslēdziet dārza instrumentu, kā norādīts tā lietošanas pamācībā, stāvot drošā attālumā no rotējošajām daļām.

Nenovietojiet rokas vai kājas tuvu instrumenta rotējošajām daļām vai zem tām. Strādājot ar dārza instrumentu, ieturiet drošu attālumu no atkritumu izmešanas zonas. Neceliet un nenesiet dārza instrumentu, ja darbojas tā dzinējs. Uzglabāšanas laikā nodrošiniet, lai dārza instruments balstītos pret zemi ar visiem 4 riteņiem. ▶ Celiet dārza instrumentu vienīgi aiz pārnēsāšanas roktura. Rīkojieties ar pārnēsāšanas rokturi piesardzīgi. Neveiciet nekādas izmaiņas dārza instrumenta konstrukcijā.

Nesankcionētas izmaiņas var nelabvēlīgi ietekmēt dārza instrumenta darbības drošību un būt par cēloni paaugstinātam trokšņa un vibrācijas līmenim.

Lapu savākšana

Lapu savākšanas asmens ir veidots tā, ka tas spēj attīrīt zālienu no rudenī kritušām koku lapām. Lai šī funkcija spētu nodrošināt optimālus rezultātus, ievērojiet sekojošo:

• savāciet lapas tikai tad, ja ir iestatīts maksimālais appļaušanas augstums,
• savāciet lapas tikai no sava zāliena,
• pirms lapu savākšanas apskatiet darba vietu un pārliecinieties, ka tās tuvumā neatrodas cilvēki, mājdzīvnieki, stikla objekti un automašīnas.

Atvienojiet strāvas ķēdes pārtraucēju:

• vienmēr, kad dārza instruments tiek atstāts bez uzraudzības,
• atbrīvojot iestrēgušas daļas,
• veicot dārza instrumenta pārbaudi, tīrīšanu vai citus darbus ar to,
• pēc dārza instrumenta saskaršanās ar svešķermeni; šādā gadījumā nekavējoties pārbaudiet, vai dārza instruments nav bojāts, un vajadzības gadījumā nodrošiniet, lai tam tiktu veikts nepieciešamais remonts,
• ja dārza instruments sāk neparasti stipri vibrēt (šādā gadījumā tas nekavējoties jāpārbauda).

Apkalpošana

Rīkojoties ar asajiem asmeņiem vai strādājot to tuvumā, vienmēr uzvelciet dārzkopības aizsargcimdus.

Lai būtu iespējams droši strādāt ar dārza instrumentu, pārbaudiet, vai visi tā uzgriežņi un skrūves ir stingri pieskrūvēti. Regulāri pārbaudiet zāles savācējtvertnes nodilumu un nolietošanās pakāpi. Lai panāktu augstu darba drošību, regulāri pārbaudiet dārza instrumentu un nomainiet tā izdilušās vai bojātās daļas. Lietojiet tikai šim dārza instrumentam paredzēto griezējasmeni.

Nodrošiniet, lai nomaiņai tiktu izmantotas tikai oriģinālās rezerves daļas, kas ražotas firmā Bosch. Pirms dārza instrumenta novietošanas uzglabāšanai pārliecinieties, ka tas ir tīrs un brīvs no zāles paliekām. Vajadzības gadījumā notīriet instrumentu ar mīkstu, sausu suku.

Drošības noteikumi un ieteikumi par optimālu apiešanos ar akumulatoru

Pirms akumulatora ievietošanas pārliecinieties, ka dārza instruments ir izslēgts un no tā ir atvienots tā strāvas ķēdes pārtraucējs. Mēģinājums ievietot akumulatoru ieslēgtā dārza instrumentā var beigties ar nelaimes gadījumu. Lietojiet tikai šim dārza instrumentam paredzētos akumulatorus, kas izgatavoti firmā Bosch. Citu akumulatoru lietošana var būt par cēloni savainojumiem vai izraisīt aizdegšanos. Neatveriet akumulatoru. Tas var radīt īssavienojumu.

Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros vai uguns tuvumā, kā arī no ūdens un mitruma. Pretējā gadījumā var notikt sprādziens.

Ja akumulators netiek lietots, sargājiet to no papīra saspraudēm, monētām, atslēgām, naglām, skrūvēm un citiem nelieliem metāla priekšmetiem, kas varētu radīt īssavienojumu starp akumulatora kontaktiem. Īssavienojums starp akumulatora izvadiem var radīt apdegumus vai izraisīt aizdegšanos. Bojājuma gadījumā vai nepareizas apiešanās dēļ no akumulatora var izplūst tvaiki. Izvēdiniet telpu un smagākos gadījumos meklējiet ārsta palīdzību. Tvaiki var izraisīt elpošanas ceļu kairinājumu. Lietojiet akumulatoru tikai ražotāja izstrādājumos. Tikai tā akumulators tiek pasargāts no bīstamām pārslodzēm.

Iedarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju īssavienojumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst. Nepieļaujiet īssavienojuma veidošanos starp akumulatora kontaktiem. Tas var izsaukt sprādzienu. Sargājiet akumulatoru no mitruma un ūdens.

Uzglabājiet dārza instrumentu tikai pie temperatūras vērtībām no -20°C līdz 50°C. Vasaras laikā neatstājiet akumulatoru karstumā, piemēram, automašīnas salonā. Laiku pa laikam iztīriet akumulatora ventilācijas atveres ar mīkstu, tīru un sausu otu.

Drošības noteikumi uzlādes ierīcei

Izlasiet visus drošības noteikumus un norādījumus instrumenta lietošanai

Drošības noteikumu un lietošanas norādījumu neievērošana var būt par cēloni elektriskā

trieciena saņemšanai, kā arī izraisīt aizdegšanos un/vai smagus savainojumus.

Pēc izlasīšanas uzglabājiet drošības noteikumus un lietošanas norādījumus turpmākai izmantošanai.

Lietojiet uzlādes ierīci tikai tad, ja esat pilnībā iepazinies ar visām tās funkcijām un spējat tās pielietot bez ierobežojumiem vai arī esat pienācīgi apmācīts darbam ar to.

▶ Nekad neļaujiet lietot uzlādes ierīci bērniem, personām ar ierobežotām psihiskajām, sensorajām un garīgajām spējām vai ar nepietiekamu pieredzi un/vai ar nepietiekamām zināšanām un/vai personām, kas nav iepazinušās ar šiem norādījumiem. Minimālais vecums dārza instrumentu lietotājiem tiek noteikts atbilstoši nacionālajai likumdošanai. Uzraugiet bērnus. Tas ļaus nodrošināt, lai bērni nespēlētos ar uzlādes ierīci. Uzlādējiet vienīgi litija-jonu akumulatorus ar ietilpību 2,0 Ah (sākot ar 10 akumulatora elementiem). Akumulatora spriegumam jāatbilst uzlādes ierīces nodrošinātajam akumulatora uzlādes spriegumam. Nemēģiniet uzlādēt atkārtoti neuzlādējamas baterijas. Pretējā gadījumā pastāv aizdegšanās un sprādziena briesmas.

Sargājiet uzlādes ierīci no lietus vai mitruma. Uzlādes ierīcē iekļūstot mitrumam, pieaug risks saņemt elektrisko triecienu.

Uzturiet uzlādes ierīci tīru. Netīrumi var radīt elektriska trieciena saņemšanas briesmas. ▸ Ik reizi pirms lietošanas pārbaudiet uzlādes ierīci, kabeli un kontaktspraudni. Atklājot bojājumus, pārtrauciet uzlādes ierīces lietošanu, līdz bojājumi tiek novērsti. Neatveriet uzlādes ierīci saviem spēkiem, bet nodrošiniet, lai tās remontu veiktu kvalificēti speciālisti, nomaiņai izmantojot oriģinālās rezerves daļas. Lietojot bojātu uzlādes ierīci, elektrokabeli un kontaktdaļu, pieaug elektriskā trieciena saņemšanas risks. Nedarbiniet uzlādes ierīci, ja tā atrodas uz viegli degoša materiāla (piemēram, uz papīra, auduma u.c.) vai ugunsnedrošos apstākļos. Uzlādes laikā uzlādes ierīces izdalītais siltums var radīt aizdegšanās briesmas. - Nenosedziet uzlādes ierīces ventilācijas atveres. Pretējā gadījumā uzlādes ierīce var pārkarst un pārstāt pareizi funkcionēt. Lai paaugstinātu elektrisko drošību, ieteicams lietot noplūdes strāvas aizsargreleju ar maksimālo nostrādes strāvu 30 mA. Pirms lietošanas vienmēr pārbaudiet noplūdes strāvas aizsargreleju.

Simboli

Tālāk aplūkoto simbolu nozīmi ir svarīgi zināt, lai varētu lasīt un pareizi izprast šo lietošanas pamācību. Iegaumējiet šos simbolus un to nozīmi. Simbolu pareiza interpretēšana palīdzēs Jums labāk un drošāk lietot izstrādājumu.

Siblings	Nozime
	Kustibas virziens
	Reakcjjas virziens
	Nēsājiet aizsargcimdus
	Svars
	Ieslēgşana
	Izslēgşana
√	Atjauta darbība
×	Aizliegta darbība
CLICK!	Sadzirdams troksnis
	Piederumi/rezerves daljas

Pielietojums

Šis dārza instruments ir paredzēts piemājas zāliena applaušanai.

Šis dārza instruments nav paredzēts dzīvžogu apgriešanai, trīmēšanai, smalcināšanai u.c. līdzīgiem darbiem.

Šis dārza instruments ir paredzēts zāliena applaušanai līdz zemes līmenim.

Tehniskie dati

Zäliena plăvējs		Universal Rotak 36-550	Universal Rotak 36-555	Universal Rotak 36-560	Universal Rotak 36-590	Universal Rotak 36-670
Izstrādājuma numurs		3 600 HB9 5053 600 HB9 573	3 600 HB9 508	3 600 HB9 5063 600 HB9 574	3 600 HB9 509	3 600 HB9 507
Nominālais spriegums	V	36	36	36	36	36
Asmens korpusapatums	cm	38	38	38	38	38
Applaušanas augstums	mm	25 - 70	25 - 70	25 - 70	25 - 70	25 - 70
Zäles savçêjtvertnesietilpiba	I	40	40	40	40	40
Svars atbilstošiEPTA-Procedure01:2014	kg	15,0	15,0	14,0	15,0	15,0
Sérijas numurs				skatīt dārza instrumenta markējuma plāksniti
Pielaujamā apkārtējā gaisa temperatūra
- uzlādes laikā	°C	0 ... +45	0 ... +45	0 ... +45	0 ... +45	0 ... +45
- darbibas laikā	°C	+5 ... +50	+5 ... +50	+5 ... +50	+5 ... +50	+5 ... +50
- uzglabāšanas laikā	°C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Akumulators		litija-jonu	litija-jonu	litija-jonu	litija-jonu	litija-jonu
Nominālais spriegums	V	36	36	36	36	36
Izstrādājuma numurs/ietilpiba
- 2 607 336 913/1 607 A35 02V	Ah	-	-	2 x 2,0	-	-
- 2 607 336 915/2 607 337 047	Ah	4,0	4,0	-	4,0	-
- 1 607 A35 058	Ah	-	-	-	-	6,0
Akumulatora elementu skaits
- 2 607 336 913/1 607 A35 02V		-	-	10	-	-
- 2 607 336 915/2 607 337 047		20	20	-	20	-
- 1 607 A35 058		-	-	-	-	20

Visas šajā lietošanas pamācībā norādītās vērtības ir spēkā tad, ja darbs notiek augstumā līdz 2000 m virs jūras līmeņa.

Uzlădes ierice		AL 3620 CV	AL 36V-20
Izstrādājuma numurs	EU	2 607 225 657	2 607 226 273
	UK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
Uzlădes strāva	A	2,0	2,0
Uzlădes laiks (tukšam akumulatoram)
– akumulatoram ar ietilpibu 2,0 Ah	min.	65	65
– akumulatoram ar ietilpibu 4,0 Ah	min.	125	125

290 | Latviešu

Uzlădes ierice		AL 3620 CV	AL 36V-20
– akumulatoram ar ietilpibu 6,0 Ah	min.	185	185
Svars atbilstoşi EPTA-Procedure 01:2014	kg	0,55	0,55
Elektroaizsardzibas klase		☐/II	☐/II

Instrumenta radītā pēc A raksturlīknes izsvērtā trokšņa parametru tipiskās vērtības ir šādas:

- skanas spiedena limenis	dB(A)	76	76	76	76	76
- skanas jaudas limenis	dB(A)	88	88	88	88	88
- mērijumu izkliede K	dB	= 2,0	= 2,0	= 2,0	= 2,0	= 2,0

Instrumenta radītā svārstību paātrinājuma vērtība ah (vektoru summa trijos virzienos) un mērījumu izkliede ir noteikta atbilstoši standartam EN 60335-2-77

- Vibracijas paātrinājuma vērtiba āh	m/s2	< 2,5	< 2,5	< 2,5	< 2,5	< 2,5
- Mērijumu izkliede K	m/s2	=1,5	=1,5	=1,5	=1,5	=1,5

Montāža un lietošana

Darbiba un tãs mörçis	Attëls	Lappus e
Piegãdes komplektssA)	A	325
Lokveida roktura montăža	B	326
Darba augstuma iestatisana
Zães savâčejtvertres iestiprinăšana un noșemšana	C	327
Applaušanas augstuma iestatisana	D	327
Akumulatora ievietošana	E	328
Lietošana	F	329
- Stravaș këdes pärtraucëja ievietošana
- leslëgšana
- Applaušana
- Izslëgšana
- Strava škëdes pärtraucëja izemšana
Akumulatora izemšana	G	330
Norădijumi applaušanai	H	330
Zães savâčejtvertres piepildišanãs indicators: tukës/pilns	I	331
Asmens apkalpošana/Asmens nomiina	J	331

Darbiba un tās mērólis	Attëls	Lappus e
Piederumu izvēle	K	332

A) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Uzsākot lietošanu

Jūsu drošībai

Uzmanību! Pirms apkalpošanas vai tīrīšanas izslēdziet dārza instrumentu, atvienojiet tā strāvas ķēdes pārtraucēju un izņemiet akumulatoru. Rīkojieties šādi arī tad, ja instrumenta elektrokabelis ir bojāts, pārgriezts vai samezglojies. Pēc dārza instrumenta izslēgšanas tā asmeņi vēl dažas sekundes turpina griezties. Uzmanību! Ievērojiet piesardzību, nepieskarieties rotējošajam griezējasmenim.

Akumulatora uzlādes ierīce

Akumulators ir aprīkots ar temperatūras kontroles ierīci, kas pieļauj uzlādi vienīgi temperatūras vērtību diapazonā no 0°C līdz 35°C . Tas ļauj panākt lielu akumulatora kalpošanas laiku.

Norāde. Akumulators tiek piegādāts daļēji uzlādētā stāvoklī. Lai akumulators spētu nodrošināt pilnu jaudu, tas pirms pirmās lietošanas pilnīgi jāuzlādē uzlādes ierīcē.

Litija-jonu akumulatoru var uzlādēt jebkurā laikā, nebaidoties samazināt tā kalpošanas laiku. Akumulatoram nekaitē arī pārtraukums uzlādes procesā.

Pateicoties elektroniskajai elementu aizsardzībai „Electronic Cell Protection (ECP)“, litija-jona akumulatori tiek aizsargāti pret dziļo izlādi. Ja akumulators ir izlādēts, aizsardzības ierīce izslēdz dārza instrumentu. Šādā gadījumā dārza instruments vairs nedarbojas.

Ja instruments ir automātiski izslēdzies, nemēģiniet to no jauna ieslēgt, nospiežot ieslēdzēju. Tas var sabojāt akumulatoru.

Ievērojiet norādījumus par atbrīvošanos no nolietotajiem akumulatoriem.

Akumulatora ievietošana un izņemšana

Norāde. Izmantojot nepiemērotus akumulatorus, instruments var nepareizi funkcionēt vai pat tikt bojāts. Ievietojiet uzlādētu akumulatoru. Pārliecinieties, ka akumulators ir pilnībā ievietots.

Lai izņemtu akumulatoru no instrumenta, nospiediet akumulatora atbrīvošanas taustiņu un izvelciet akumulatoru.

Uzlādes gaita

Akumulatora uzlāde sāksies, līdzko uzlādes ierīces kontaktdakša ir pievienota elektrotīkla kontaktligzdai un akumulators ir ievietots uzlādes ierīcē.

Inteliģentā uzlādes procesa gaitā tiek automātiski atpazīta akumulatora uzlādes pakāpe un atkarībā no akumulatora temperatūras un sprieguma tiek izvēlēta optimāla uzlādes strāva.

Tā tiek nodrošināta akumulatora uzlāde saudzējošā režīmā un, atstājot to pievienotu uzlādes ierīcei, akumulators tiek pastāvīgi uzturēts pilnīgi uzlādētā stāvoklī.

Indikācijas elementu nozīme uz uzlādes ierīces (AL 3620 CV/AL 3640 CV/AL 36V-20)

Paātrinātā uzlāde

Zaļā uzlādes indikatora mirgošana norāda, ka notiek akumulatora paātrinātā uzlāde. Indikācijas elementi uz akumulatora.

Akumulatora uzlādes laikā trīs zaļās LED diodes secīgi uz īsu brīdi iedegas un tad izdziest. Ja akumulators ir pilnīgi uzlādēts, visas trīs zaļās LED diodes deg pastāvīgi. Aptuveni 5 minūtes pēc akumulatora pilnīgas uzlādes trīs zaļās LED diodes izdziest.

Norāde. Ātrā uzlāde ir iespējama vienīgi tad, ja akumulatora temperatūra atrodas pieļaujamo uzlādes temperatūras vērtību diapazonā, kas norādīts sadaļā „Tehniskie dati".

Uzlādējiet akumulatoru

Zaļā uzlādes indikatora pastāvīga degšana signalizē, ka akumulators ir pilnīgi uzlādēts.

Bez tam aptuveni 2 sekundes ilgi skan tonālais signāls, liecinot, ka ir sasniegta akumulatora maksimālā uzlādes pakāpe.

Tūlīt pēc uzlādes beigām akumulatoru var izņemt no uzlādes ierīces un sākt tā lietošanu.

Ja akumulators neatrodas uzlādes ierīcē, uzlādes indikatora pastāvīga degšana signalizē, ka uzlādes ierīces kontaktdakša ir pievienota elektrotīkla kontaktligzdai un uzlādes ierīce ir gatava darbam.

Akumulatora temperatūra ir zemāka par 0 °C vai augstāka par 45 °C

Sarkana uzlādes indikatora pastāvīga degšana signalizē, ka akumulatora temperatūra ir ārpus pieļaujamo uzlādes

temperatūras vērtību diapazona, kas norādīts sadaļā "Tehniskie dati", un tāpēc uzlāde nevar notikt. Akumulatora temperatūrai nonākot pieļaujamo vērtību robežās, uzlādes ierīce automātiski pāriet paātrinātas uzlādes režīmā. Ja akumulatora temperatūra atrodas ārpus pieļaujamo uzlādes temperatūras vērtību robežām, pēc akumulatora ievietošanas uzlādes ierīcē iedegas tās sarkanā LED diode.

Akumulatora uzlāde nenotiek

Ja akumulatora uzlādes gaitā rodas kāda cita kļūme, mirgo sarkanais LED indikators.

Šādā gadījumā uzlādes process nevar sākties, un uzlāde nenotiek (skatīt sadaļu "Kļūmju").

Ieteikumi akumulatora uzlādei

Ilgstošas uzlādes laikā, piemēram, bez pārtraukuma veicot vairākus uzlādes ciklus, uzlādes ierīce var sakarst. Tas ir normāli un neliecina par tehnisku kļūmi uzlādes ierīcē. Ja ievērojami samazinās mērinstrumenta darbības laiks starp divām akumulatora uzlādēm, tas liecina, ka akumulators ir nolietojies un to nepieciešams nomainīt. Ievērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.

Akumulatora dzesēšana (Active Air Cooling)

Uzlādes ierīcē iebūvētais ventilatora vadības mezgls kontrolē ievietotā akumulatora temperatūru. Ja akumulatora temperatūra pārsniedz 30 °C, sāk darboties ventilators un atdzesē akumulatoru līdz optimālajai uzlādes temperatūrai. Ieslēgtais ventilators rada raksturīgu gaisa plūsmas troksni.

Ja ventilators nedarbojas, tas nozīmē, ka akumulatora temperatūra atrodas optimālo uzlādes temperatūras vērtību robežās vai arī ventilators ir bojāts. Šādā gadījumā pieaug akumulatora uzlādes laiks.

Norādījumi darbam

Akumulatora uzlādes pakāpes indikators

Akumulators ir aprīkots ar uzlādes pakāpes indikatoru, kas parāda tā uzlādes pakāpi. Uzlādes pakāpes indikatoru veido 3 zaļas LED diodes.

Lai aktivizētu uzlādes pakāpes indikatoru, nospiediet uzlādes pakāpes indikatora taustiņu. Pēc aptuveni

5 sekundēm uzlādes pakāpes indikators automātiski izdziest.

Akumulatora uzlādes pakāpi var pārbaudīt arī tad, ja tas ir atvienots.

Akumulatora uzlādes laikā trīs zaļās LED diodes secīgi uz īsu brīdi iedegas un tad izdziest. Ja akumulators ir pilnīgi uzlādēts, visas trīs zaļās LED diodes deg pastāvīgi. Aptuveni 5 minūtes pēc akumulatora pilnīgas uzlādes trīs zaļās LED diodes izdziest.

Akumulatora temperatūras kontroles indikators

Temperatūras kontroles indikatora sarkanā LED diode signalizē, ka akumulatora vai dārza instrumenta elektroniskā mezglā (ja akumulators ir ievietots instrumentā) temperatūra ir ārpus optimālo vērtību diapazona robežām. Šādā gadījumā dārza instruments nedarbojas vai darbojas ar nepilnu jaudu.

Akumulatora temperatūras kontrole

Nospiežot taustiņu vai ieslēdzēju, sarkanā LED diode mirgo (ja ir ievietots akumulators): Akumulatora temperatūra ir ārpus pieļaujamo darba temperatūras vērtību diapazona robežām.

Ja akumulatora temperatūra pieaug virs 70°C, tas izslēdzas līdz brīdim, kad temperatūra pazeminās, atgriežoties pieļaujamo darba temperatūras vērtību diapazona robežās.

Dārza instrumenta elektroniskā mezgla temperatūras kontrole

Nospiežot ieslēdzēju, sarkanā LED diode deg pastāvīgi. Tas nozīmē, ka dārza instrumenta elektroniskā bloka temperatūra ir zemāka par 5 °C vai augstāka par 75 °C. Ja akumulatora temperatūra pieaug virs 90 °C, dārza instrumenta elektroniskais mezgls izslēdzas līdz brīdim, kad temperatūra pazeminās, atgriežoties pieļaujamo darba temperatūras vērtību diapazona robežās.

Instrumenta veiktspēja (akumulatora darbības laiks)

Instrumenta veiktspēja (akumulatora darbības laiks) ir atkarīga no apļaujamo zālāju īpašībām, piemēram, no zālāja biezuma, mitruma, zāles garuma, kā arī no apļaušanas augstuma.

Apļaušanas laikā bieži ieslēdzot un izslēdzot dārza instrumentu, samazinās tā veiktspēja (akumulatora darbības laiks).

Lai nodrošinātu optimālu dārza instrumenta veiktspēju (akumulatora darbības laiku), ieteicams apļaušanu veikt biežāk, samazināt apļaušanas augstumu un apļaušanas laikā pārvietoties normālā gaitā.

Tālāk sniegtajā piemērā ir parādīta sakarība starp pļaušanas augstumu un dārza instrumenta veiktspēju ar vienu pilnīgi uzlādētu akumulatoru.

Veiktspeja
akumulatoram ar ietilpibu 2,0 Ah	lidz 250 m²
akumulatoram ar ietilpibu 4,0 Ah	lidz 500 m²
akumulatoram ar ietilpibu 6,0 Ah	lidz 750 m²

Lai palielinātu instrumenta darbības laiku, ieteicams iegādāties papildu akumulatoru Bosch pilnvarotā dārza instrumentu tehniskās apkalpošanas uzņēmumā.

Kļūmju uzmeklēšana un novēršana

Pļaušanas apstākļi

Symptoms	Iespëjamins cëlonis	Klūmes novërsana
Nedarbojas motors	Ir bojati dãrza instrumenta iekësjie savienojumi	Griezieties Bosch kclientu apkalpoënas uznëmumã
	Akumulators ir izlădëjies	Uzlădëjiet akumulatoru
	Akumulatora temperatūrā ir par zemu vai par augstu	Nogaidiet, lidz akumulators ir sasilis vai atdzisis
Symptoms	Iespëjamais célonis	Klūmes nováršana
	Zăle ir pārăk gara	Maks. piēlaujamais zăles garums ir 30 cm pie lielākā applaušanas augstuma iestatijuma
	Ir nostrādājusi motora aizsardziba	Łauijet dzinējam atdzist un palielinet applaušanas augstumu
	Strāvas kēdes pārtraucējs nav pareizi vai pilnīgi ievietots instrumentā	levietojiet pārtraucēju pareizi
Därza instruments darbojas ar pārtraukumiem	Ir bojāti dārza instrumenta iekšējie savienojumi	Griezieties Bosch kclientu apkalpošanas uzŋēmumā
	Ir nostrādājusi motora aizsardziba	Łauijet dzinējam atdzist un palielinet applaušanas augstumu
Aiz dārza instrumenta paliek nevienmērgis plāvums un/vai motors darbojas smagi	Applašanas augstums ir pārăk mazes	Palielinet applaušanas augstumu
	Asmeni ir kluvuši neasi	Asmens nomaina (attēs J)
	lespējams nosprostojums	Izlśdžiet dārza instrumentu un atvienojiet tā strāvas kēdes pārtraucēju Pārbaudiet telpu zem dārza instrumenta un vajadzibas gadijumā atbrivojiet asmeni (vienmēr uzvelciet dārznieka aizsargcimdus)
	Asmens ir nepareizi iestiprināts	Ilestipriniet asmeni pareizi
Péc dārza instrumenta ieslēgşanas tā asmens negriežas	Asmens ir iestrēdžis zălé	Izlśdžiet dārza instrumentu un atvienojiet tā strāvas kēdes pārtraucēju Novērsiet nosprostojumu (vienmēr uzvelciet dārznieka aizsargcimdus)
	Ir vaǐgs asmens stiprinājuma uzgrieznis/skrūve	Pieskrūvējiet asmens stiprinājuma uzgriezní/ skruvi (ar griezes momentu 27 Nm)
Dārza instruments stipri vibrē un/vai trokšŋo	Ir vaǐgs asmens stiprinājuma uzgrieznis/skrūve	Pieskrūvējiet asmens stiprinājuma uzgriezní/ skruvi (ar griezes momentu 27 Nm)
	Ir bojāti asmeni	Asmens nomaina (attēs J)

Akumulators un uzlādes ierīce

Pazime	Iespējamins cēlonis	Klūmju novērsana
Uz uzlādes icerices mirgo sarkanais uzlādes indicatoris Akumulatora uzlāde nenotiek	Akumulators nav (pareizi) ievietots uzlādes icerē Akumulatora kontakti ir netiri	Pareizi ievietojet akumulatoru uzlādes icerē Notiriet akumulatora kontaktus, piemēram, vairrakkart pievienojot akumulatoru uzlādes icerē un atvienojot no tās, vai ārī nomainiet akumulatoru
	Akumulators ir bojāts	Nomainiet akumulatoru
Uzlādes icerices akumulatora uzlādes indicatori neiedegas	Uzlādes icerices kontaktdakša nav pievienota vai ir slikti pievienota elektrotikla kontaktligzdai	(Lidz galam) iebidiet uzlādes icerē kontaktdakšu elektrotikla kontaktligzdā
	Ir bojāta elektrotikla kontaktligzdza, elektrokabelis vai uzlādes icerice	Pārbaudiert spiregumu elektrotikla kontaktligzdā vai nogādājiet uzlādes icerici pārbaudei Bosch pilvarotā elektroinstrumentu remonta darbnicā

Apkalpošana un apkope

Akumulatora apkope

Uzmanību! Pirms apkalpošanas vai tīrīšanas izslēdziet dārza instrumentu, atvienojiet tā strāvas ķēdes pārtraucēju un izņemiet akumulatoru, kā arī noņemiet zāles savācējtvertni.

Rīkojoties ar asajiem asmeņiem vai strādājot to tuvumā, vienmēr uzvelciet dārznieka aizsargcimdus.

Lai nodrošinātu optimālu akumulatora izmantošanu, ievērojiet šādus ieteikumus un veiciet šādas darbības.

Sargājiet akumulatoru no mitruma un ūdens. - Uzglabājiet dārza instrumentu tikai pie temperatūras vērtībām no 20°C līdz 50°C. Vasaras laikā neatstājiet akumulatoru karstumā, piemēram, automašīnas salonā.

294 | Lietuvik.

• Uzglabājiet akumulatoru atsevišķi, neievietojot to dārza instrumentā.
• Neatstājiet akumulatoru dārza instrumentā, ja tas ir pakļauts tiešai saules staru iedarbībai.
• Optimālā temperatūra akumulatora uzglabāšanai ir 5°C.
• Laiku pa laikam iztīriet akumulatora ventilācijas atveres ar mīkstu, tīru un sausu suku.

Ja ievērojami samazinās mērinstrumenta darbības laiks starp divām akumulatoru uzlādēm, tas liecina, ka akumulators ir nolietojies un to nepieciešams nomainīt.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Uz izstrādājumam pievienotajiem litija-jonu akumulatoriem attiecas noteikumi par bīstamo kravu pārvadāšanu. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacījumiem.

Ja akumulators tiek pārsūtīts caur trešajām pusēm

(piemēram, ar gaisa transportu vai citu transporta aģentūru starpniecību), jāievēro īpaši sūtījuma iesaiņošanas un marķēšanas noteikumi. Tāpēc sūtījuma sagatavošanas laikā jāpieaicina kravu pārvadāšanas speciālists.

Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts.

Aizlīmējiet vaļējos akumulatora kontaktus un iesaiņojiet akumulatoru tā, lai tas iesaiņojumā nepārvietotos. Ievērojiet arī ar akumulatoru pārsūtīšanu saistītos nacionālos noteikumus, ja tādi pastāv.

Atbrīvošanās no nolietotajiem izstrādājumiem

veidā.

Nolietotais dārza instruments, akumulatori, piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā

Neizmetiet dārza instrumentus un akumulatorus vai baterijas sadzīves atkritumu tvertnē!

Tikai ES valstīm

Atbilstoši Eiropas Savienības direktīvai 2012/19/ES, lietošanai nederīgas elektriskas un elektroniskas ierīces, kā arī, atbilstoši direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Akumulatori un baterijas

Litija-jonu akumulatori:

Lūdzu, ievērojiet norādījumus, kas sniegti sadaļā

Transportēšana.

Lietuviškai.

Saugos nuorodos
