ПОСІБНИК КОРИСТУВАЧА ADVANCEDROTAK 590 BOSCH

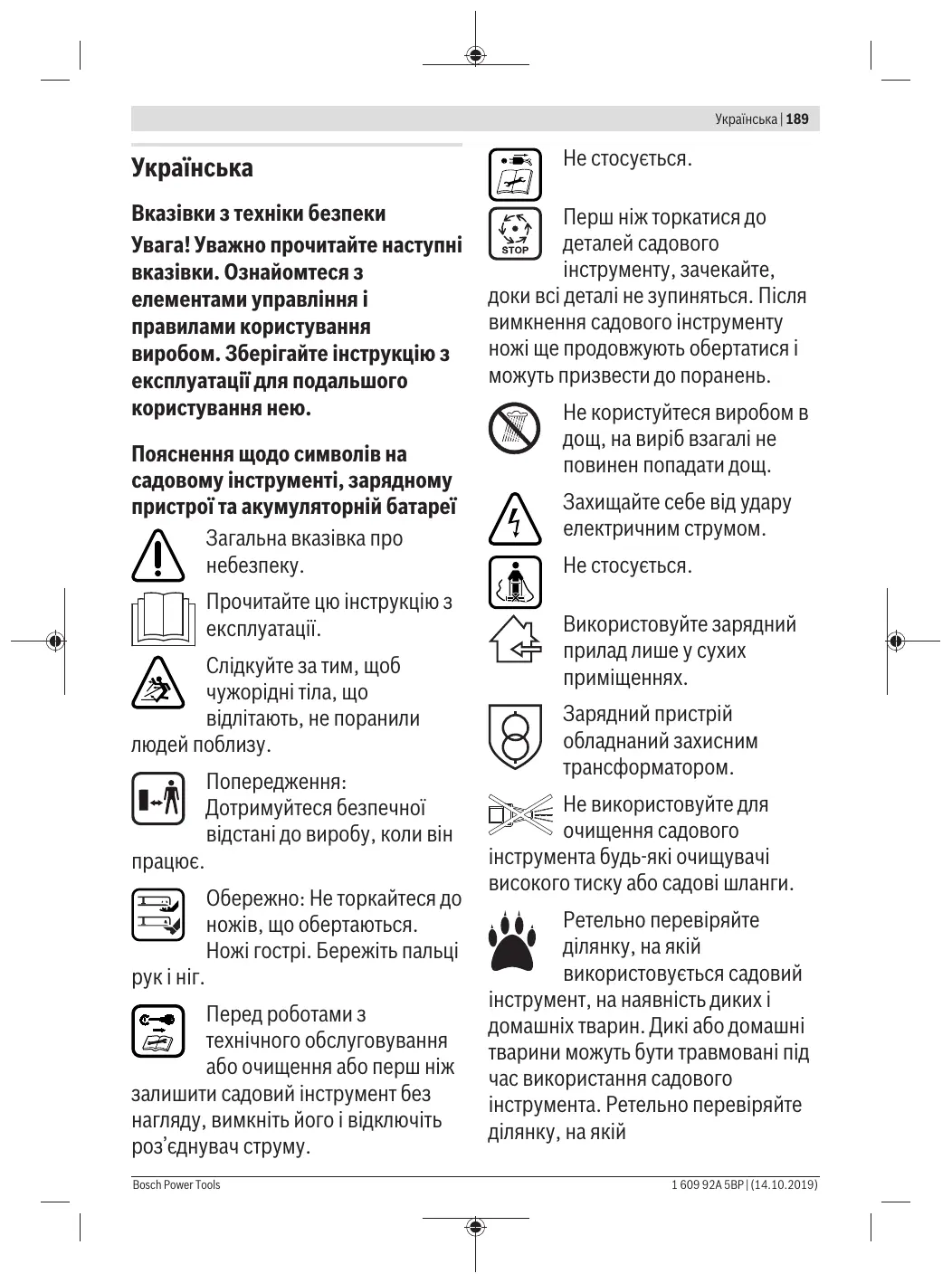

Українська Вказівки з техніки безпеки Увага! Уважно прочитайте наступні вказівки. Ознайомтеся з елементами управління і правилами користування виробом. Зберігайте інструкцію з експлуатації для подальшого користування нею. Пояснення щодо символів на садовому інструменті, зарядному пристрої та акумуляторній батареї Загальна вказівка про небезпеку. Прочитайте цю інструкцію з експлуатації. Слідкуйте за тим, щоб чужорідні тіла, що відлітають, не поранили людей поблизу. Попередження: Дотримуйтеся безпечної відстані до виробу, коли він працює. Обережно: Не торкайтеся до ножів, що обертаються. Ножі гострі. Бережіть пальці рук і ніг. Перед роботами з технічного обслуговування або очищення або перш ніж залишити садовий інструмент без нагляду, вимкніть його і відключіть роз’єднувач струму. Bosch Power Tools

Не стосується. Перш ніж торкатися до деталей садового інструменту, зачекайте, доки всі деталі не зупиняться. Після вимкнення садового інструменту ножі ще продовжують обертатися і можуть призвести до поранень. Не користуйтеся виробом в дощ, на виріб взагалі не повинен попадати дощ. Захищайте себе від удару електричним струмом. Не стосується. Використовуйте зарядний прилад лише у сухих приміщеннях. Зарядний пристрій обладнаний захисним трансформатором. Не використовуйте для очищення садового інструмента будь-які очищувачі високого тиску або садові шланги. Ретельно перевіряйте ділянку, на якій використовується садовий інструмент, на наявність диких і домашніх тварин. Дикі або домашні тварини можуть бути травмовані під час використання садового інструмента. Ретельно перевіряйте ділянку, на якій 1 609 92A 5BP | (14.10.2019)

використовуватиметься садовий інструмент, і повністю видаляйте каміння, палки, дроти, кістки й інші сторонні предмети. Під час використання садового інструмента слідкуйте за тим, щоб у густій траві не було прихованих диких або домашніх тварин чи невеликих пнів від дерев. Експлуатація u У жодному разі не дозволяйте користуватися виробом дітям і особам, що не знайомі з цими вказівками. Національні приписи можуть обмежувати допустимий вік оператора. Якщо не працюєте з виробом, зберігайте його в недоступному для дітей місці. u Ніколи не дозволяйте дітям, особам з обмеженими фізичними, сенсорними або розумовими здібностями або особам, яким бракує досвіду та знань, і/або особам, які не знайомі з цими вказівками, користуватися садовим інструментом. u Доглядайте за дітьми, щоб переконатися, що вони не грають з цим виробом. u Ніколи не користуйтеся садовим інструментом, коли поблизу знаходяться люди, зокрема діти, або домашні тварини. u Користувач несе відповідальність за нещасні випадки, тілесні ушкодження інших людей і пошкодження чужого майна. 1 609 92A 5BP | (14.10.2019)

Не використовуйте відкрите гумове взуття або сандалі, коли працюєте з виробом. Завжди майте на собі міцне взуття і довгі штани. u Уважно огляньте ділянку, на якій Ви збираєтеся працювати, і приберіть каміння, дрючки, дроти, кістки й інші чужорідні предмети. u Перед користуванням газонокосаркою завжди продивляйтеся, чи не зносилися і чи не пошкоджені ножі, гвинти ножів і ножовий вузол. Щоб уникнути дисбалансу, ножі і гвинти ножів, що зносилися або пошкоджені, завжди міняйте усі разом. u Скошуйте траву лише при денному світлі або при доброму штучному освітленні. u Не працюйте з газонокосаркою в погану погоду, особливо, коли збирається гроза. u За можливості не користуйтеся садовим інструментом на мокрій траві. u Завжди йдіть спокійним кроком, ніколи не біжіть. u Ніколи не користуйтеся садовим інструментом з пошкодженими захисними пристроями і кришками або без запобіжних пристроїв, як напр., без дефлектора та/або без кошика для скошеної трави. u

Для особистої безпеки рекомендуємо використовувати захист органів слуху. u Не користуйтеся виробом, якщо Ви стомлені або хворі, або знаходитеся під дією спиртних напоїв, наркотиків або ліків. u Скошування трави на косогорах може бути небезпечним: – Не скошуйте траву на занадто крутих схилах. – На схилах та на мокрій траві завжди слідкуйте за тим, щоб стійко стояти на ногах. – На схилах завжди косіть газон поперек, а не вгору-вниз. – Працюючи на схилах, будьте особливо обережні на поворотах. u Будьте особливо обережні, коли задкуєте або тягнете садовий інструмент за собою. u При скошуванні трави завжди штовхайте садовий інструмент поперед себе і ніколи не тягніть його до себе. u Нахиляти садовий інструмент для його перевезення, перевозити його через голі ділянки, а також до місця, де збираєтеся скошувати траву, або з такого місця дозволяється лише, коли ножі не рухаються. u Не нахиляйте садовий інструмент під час його запуску і вмикання двигуна. u Вмикайте садовий інструмент, як описано в інструкції з експлуатації, u

і слідкуйте за тим, щоб Ваші ноги були на достатній відстані від ножів, що обертаються. u Не підсовуйте руки і ноги під деталі, що обертаються, і не тримайте їх біля таких деталей. u Тримайтеся на відстані від викидної зони, коли працюєте із садовим інструментом. u Ніколи не піднімайте і не переносьте садовий інструмент, коли працює мотор. u Слідкуйте за тим, щоб під час зберігання садовий інструмент стояв всіма 4 колесами на землі. u Піднімайте садовий інструмент лише за ручку. Поводьтеся з ручкою обережно. u Нічого не міняйте у виробі. Недозволені зміни можуть вплинути на безпеку виробу і призвести до посилених шумів і вібрацій. Збирання листя Ніж для збирання листя має форму, завдяки якій він підбирає листя на газоні. Для досягнення оптимальних результатів треба додержуватися такого: – Збирайте листя лише на максимальній висоті скошування. – Збирайте листя лише на своєму газоні. – Перед початком роботи огляньте робочу ділянку і тримайте інших 1 609 92A 5BP | (14.10.2019)

людей, тварин, скляні предмети і машини на відстані. Відмикайте роз’єднувач струму – Завжди, коли залишаєте садовий інструмент без нагляду. – Перед тим, як усунути застрягання. – Перед тим, як перевірити або прочистити садовий інструмент, або виконати якісь роботи в ньому. – Після зіткнення з чужорідним тілом: негайно перевірте садовий інструмент на наявність пошкоджень і за потреби замініть ніж. – Якщо садовий інструмент почав незвичайно вібрувати (негайно перевірте). Технічне обслуговування u Завжди вдягайте садові рукавиці, якщо збираєтесь орудувати або працювати поблизу гострих ножів. u Перевіряйте всі гайки, прогоничі і гвинти на предмет міцної посадки, щоб забезпечити безпечний робочий стан виробу. u Регулярно перевіряйте стан і відсутність слідів зношення на кошику для трави. u Перевіряйте виріб і для надійності міняйте зношені або пошкоджені деталі.

1 609 92A 5BP | (14.10.2019)

Використовуйте лише ножі, передбачені для садового інструмента. u Слідкуйте за тим, щоб нові деталі походили від Bosch. u Перед зберіганням впевніться, що виріб чистий і на ньому немає органічних залишків. За необхідністю очистьте його сухою щіткою. u

Вказівки з техніки безпеки та вказівки щодо оптимального поводження з акумуляторною батареєю Перед тим, як вставляти акумуляторну батарею, переконайтеся, що садовий інструмент вимкнений і роз'єднувач струму відключений. Встромляння акумуляторної батареї у ввімкнений садовий інструмент може призвести до нещасного випадку. u Використовуйте лише акумуляторні батареї Bosch, передбачені для цього садового інструменту. Використання інших акумуляторних батарей може призвести до травми і небезпеки пожежі. u Не відкривайте акумуляторну батарею. Існує небезпека короткого замикання. Захищайте акумуляторну батарею від високих температур (напр., від тривалого впливу сонячних променів), вогню, води та вологи. Існує небезпека вибуху. u

Зберігайте акумуляторну батарею, що наразі не застосовується, подалі від канцелярських скріпок, монет, гвинтів та інших невеликих металевих предметів, що можуть спричинити перемкнення контактів. Коротке замикання між контактами акумуляторної батареї може призводити до опіку або пожежі. u У разі пошкодження або неправильного використання акумуляторної батареї може виходити пара. Забезпечте добре провітрювання і – у разі скарг – зверніться до лікаря. Пара може викликати подразнення дихальних шляхів. u Використовуйте акумуляторну батарею лише у виробах виробника. Лише за таких умов акумулятор буде захищений від небезпечного перевантаження. u Гострими предметами, напр., гвіздками або викрутками, або прикладанням зовнішньої сили можна пошкодити акумуляторну батарею. Можливе u

Українська | 193 внутрішнє коротке замикання, загоряння, утворення диму, вибух або перегрів акумуляторної батареї. u Не можна закорочувати акумуляторну батарею. Існує небезпека вибуху. u Захищайте акумуляторну батарею від вологи і води.

батареї, не розраховані на повторне перезаряджання. В іншому разі існує небезпека пожежі і вибуху.

Зберігайте акумулятор лише при температурі від – 20 °C до 50 °C. Зокрема, не залишайте акумулятор влітку в машині. u Час від часу прочищайте вентиляційні отвори акумулятора м’яким, чистим і сухим пензликом. u

Вказівки з техніки безпеки для зарядних пристроїв Прочитайте всі застереження і вказівки. Невиконання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та/або важких серйозних травм. Зберігайте всі правила з техніки безпеки і вказівки на майбутнє. Використовуйте зарядний пристрій лише у тому випадку, якщо всі функції знаходяться у Вас повністю під контролем і Ви не вбачаєте обмежень в їх використанні або отримали відповідні вказівки.

Ніколи не дозволяйте дітям, особам з обмеженими фізичними, сенсорними або розумовими здібностями або особам, яким бракує досвіду та знань, і/або особам, які не знайомі з цими вказівками, користуватися зарядним пристроєм. Національні приписи можуть обмежувати допустимий вік користувача. u Дивіться за дітьми. Діти не повинні грати із зарядним пристроєм. u Заряджайте лише літієво-іонні акумулятори Bosch з ємністю 2,0 А·год (від 10 акумуляторних елементів). Напруга акумулятора повинна відповідати зарядній напрузі зарядного пристрою для акумуляторів. Не заряджайте

Захищайте зарядний пристрій від дощу і вологи. Потрапляння води в зарядний пристрій підвищує ризик ураження електричним струмом. Тримайте зарядний пристрій в чистоті. При забрудненнях існує небезпека ураження електричним струмом. Кожного разу перед використанням перевіряйте зарядний пристрій, шнур та штепсель. Не використовуйте зарядний пристрій, якщо були виявлені пошкодження. Не розкривайте зарядний пристрій самостійно, їх ремонт дозволяється виконувати лише кваліфікованому персоналу і лише з використанням оригінальних запчастин. Пошкоджені зарядні пристрої, шнур або штепсель збільшує небезпеку ураження електричним струмом. Не використовуйте зарядний пристрій на легкозаймистій поверхні (напр., на папері, тканині тощо) або в пожаронебезпечному середовищі. Через нагрівання зарядного пристрою під час заряджання виникає небезпека займання. Не накривайте вентиляційні отвори зарядного пристрою. Інакше зарядний пристрій може перегрітися і вийти з ладу. Для підвищення електробезпеки рекомендується використовувати пристрій захисного вимкнення з макс. струмом спрацювання 30 мА. Перед використанням завжди перевіряйте пристрій захисного вимкнення.

Символи Наступні символи стануть у нагоді, коли Ви будете читати та щоб зрозуміти інструкцію з експлуатації. Запам’ятайте ці символи та їх значення. Правильне розуміння символів допоможе Вам правильно та небезпечно користуватися приладом. Символ

Значення Напрямок руху

Вдягайте захисні рукавиці

1 609 92A 5BP | (14.10.2019)

194 | Українська Символ

Використання за призначенням

Садовий інструмент призначений для косіння газонів в приватному господарстві. Садовий інструмент не призначений для обрізання кущів, підрізання трави по краях, подрібнення тощо. Садовий інструмент призначений для косіння газонів на рівні землі.

Дозволена дія Заборонена дія CLICK!

Відчутний шум Приладдя/запчастини

Технічні дані Газонокосарка

Universal Rotak 36-550

Об'єм, мішок для трави Вага відповідно до EPTA-Procedure 01:2014 Серійний номер

див. заводську табличку на садовому інструменті

Допустима температура навколишнього середовища – під час заряджання

– під час експлуатації

– під час зберігання

Акумуляторна батарея Ном. напруга Артикульний номер/ємність

Кількість акумуляторних елементів

– 1 607 A35 058 − − − − 20 Усі значення у цій інструкції виміряні для використання на висоті нижче ніж або рівно 2000 метрів над рівнем моря. Зарядний пристрій Артикульний номер

1 609 92A 5BP | (14.10.2019)

Українська | 195 Зарядний пристрій

Тривалість заряджання (розряджена акумуляторна батарея) – Акумуляторна батарея на 2,0 А·год.

Вага відповідно до EPTA-Procedure 01:2014 Ступінь захисту

Інформація щодо шуму і вібрації Universal Rotak 36-550

Universal Rotak 36-555

3 600 HB9 505 3 600 HB9 508 3 600 HB9 506 3 600 HB9 509 3 600 HB9 507 3 600 HB9 573 3 600 HB9 574 Результати вимірювання шуму отримані відповідно до EN 60335-2-77 А-зважений рівень звукового тиску від електроінструмента, як правило, становить: – Рівень звукового тиску

– Рівень звукової потужності

Сумарна вібрація ah (векторна сума трьох напрямків) і похибка K, визначені відповідно до EN 60335-2-77 – Вібрація ah

Монтаж та експлуатація Дія

Дія Малюн Сторінк ок а

Вказівка щодо роботи «Скошування»

Індикатор заповнення кошика для трави пустий/повний

Технічне обслуговування ножа/заміна ножа

A) Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя.

Настроювання робочої висоти Монтаж/демонтаж кошика для трави Регулювання висоти скошування трави

Встромляння акумуляторної батареї

Експлуатація - Встромляння роз’єднувача струму - Увімкнення - Скошування - Вимкнення - Виймання роз’єднувача струму

Виймання акумуляторної батареї

Початок роботи Для Вашої безпеки u

Увага! Перед роботами з технічного обслуговування або очищення вимкніть садовий інструмент, відключіть роз’єднувач струму і витягніть акумуляторну батарею. Це саме має 1 609 92A 5BP | (14.10.2019)

196 | Українська чинність і якщо електрокабель пошкоджений, надрізаний або заплутався. u Після вимкнення садового інструмента ножі обертаються ще декілька секунд. u Обережно: не торкайтеся ножа, що обертається.

Заряджання акумулятора Акумулятор обладнаний контролем за температурою, який допускає заряджання лише в діапазоні температури від 0 °C до 35 °C. Цим забезпечується тривалий експлуатаційний ресурс акумулятора. Примітка: Акумуляторна батарея поставляється частково розрядженою. Щоб акумуляторна батарея змогла реалізувати свою повну ємність, перед першим використанням електроінструмента її треба повністю зарядити в зарядному пристрої. Літієво-іонну акумуляторну батарею можна заряджати будь-коли, це не скорочує її експлуатаційний ресурс. Переривання процесу заряджання не пошкоджує акумуляторну батарею. Літієво-іонна акумуляторна батарея захищена від глибокого розряджання за допомогою системи «Electronic Cell Protection (ECP)». При розрядженому акумуляторі електроінструмент завдяки схемі захисту вимикається. Садовий інструмент більше не працює. Після автоматичного вимикання електроінструмента більше не натискайте на вимикач. Адже це може пошкодити акумуляторну батарею. Зважайте на вказівки щодо утилізації акумуляторної батареї.

Встромляння/виймання акумуляторної батареї Примітка: Використання з непридатними акумуляторними батареями може призвести до збоїв у роботі або пошкодження інструмента. Устроміть заряджену акумуляторну батарею. Переконайтеся, що акумуляторна батарея встромлена повністю. Щоб вийняти акумуляторну батарею з електроінструмента, натисніть на кнопку розблокування акумуляторної батареї і витягніть акумуляторну батарею.

Заряджання Процес заряджання починається, коли мережний штепсель зарядного пристрою буде встромлений в розетку і акумуляторна батарея буде встромлена в зарядний пристрій . Завдяки інтелектуальній системі заряджання ступінь зарядження акумуляторної батареї автоматично розпізнається та заряджання здійснюється оптимальним струмом у залежності від температури та напруги акумулятора. Це зберігає акумуляторну батарею, і при її збереженні у зарядному пристрої вона завжди буде повністю заряджена. 1 609 92A 5BP | (14.10.2019)

Функції індикаторів (AL 3620 CV/AL 3640 CV/ AL 36V-20) Швидке заряджання Про швидке заряджання свідчить блимання зеленого індикатора зарядження акумуляторної батареї. Індикаторний елемент на акумуляторі: Під час заряджання швидко загоряються один за одним і потім гаснуть три зелені світлодіоди. Акумуляторна батарея повністю заряджена, якщо безперервно світяться три зелені світлодіоди. Прибл. через 5 хвилин після того, як акумуляторна батарея буде повністю заряджена, три зелені світлодіоди знову гаснуть. Примітка: Швидке заряджання можливе, лише якщо температура акумуляторної батареї знаходиться в межах допустимого температурного діапазону заряджання, див. розділ «Технічні дані». Акумулятор заряджений Безперервне світіння зеленого світлодіодного індикатора свідчить про те, що акумуляторна батарея повністю зарядилася. Додатково протягом прибл. 2 секунд подається звуковий сигнал, який свідчить про повну зарядженість акумуляторної батареї. Після цього акумуляторну батарею можна вийняти і одразу ж використовувати. Якщо акумуляторна батарея не встромлена, безперервне світіння світлодіодного індикатора свідчить про те, що штепсель встромлений у розетку і зарядний пристрій готовий до роботи. Температура акумуляторної батареї нижча 0°C або вища 45°C Постійне свічення червоного індикатора зарядження акумуляторної батареї свідчить про те, що температура акумуляторної батареї знаходиться за межами допустимого температурного діапазону, див. розділ «Технічні дані». Після того, як температура досягне допустимого температурного діапазону, зарядний пристрій автоматично перемикається на швидке заряджання. Якщо температура акумуляторної батареї знаходиться за межами допустимого для заряджання діапазону, при встромлянні акумуляторної батареї в зарядний пристрій загоряється червоний світлодіод батареї. Заряджання неможливе У разі інших неполадок із заряджанням мигає червоний світлодіодний індикатор. Процес заряджання не може розпочатися, заряджання акумуляторної батареї неможливе (див. розділ «Пошук несправностей»). Вказівки щодо заряджання У разі постійних циклів заряджання або таких, що безперервно повторюються один за одним декілька разів, зарядний пристрій може нагрітися. Однак це не є Bosch Power Tools

Українська | 197 небезпечним і не свідчить про технічну несправність зарядного пристрою. Значно скорочена тривалість експлуатації після заряджання свідчить про те, що акумуляторна батарея вичерпала свій ресурс і її треба поміняти. Зважайте на вказівки щодо утилізації. Охолодження акумуляторної батареї (Active Air Cooling) Інтегрована в зарядний пристрій система управління вентилятором слідкує за температурою встромленої акумуляторної батареї. Якщо температура акумуляторної батареї перевищує 30 °C, акумуляторна батарея охолоджується вентилятором до оптимальної температури заряджання. Увімкнений вентилятор створює шум під час роботи. Якщо вентилятор не працює, температура акумуляторної батареї знаходиться в оптимальному діапазоні або вентилятор несправний. У такому разі тривалість заряджання акумуляторної батареї збільшується.

Вказівки щодо роботи Індикатор зарядження акумуляторної батареї Акумулятор обладнаний індикатором стану акумуляторної батареї, який показує ступінь зарядженості акумулятора. Індикатор стану акумуляторної батареї складається з 3 зелених світлодіодів. Натисніть на кнопку індикатора стану акумуляторної батареї, щоб активувати індикацію стану акумуляторної батареї. Прибл. через 5 секунд індикатор зарядженості акумуляторної батареї гасне самостійно. Ступінь зарядженості можна перевіряти також і коли акумулятор вийнятий. Світлодіодний індикатор

Постійне свічення 3 зелених світлодіодів

Постійне свічення 2 зелених світлодіодів

Постійне свічення 1 зеленого світлодіода

Блимання 1 зеленого Резерв світлодіода Якщо після натискання на кнопку жодний світлодіод не загоряється, акумулятор вийшов з ладу і його треба поміняти. З міркувань техніки безпеки опитувати стан зарядженості акумуляторної батареї можна лише при зупиненому приладі. Під час заряджання швидко загоряються один за одним і потім гаснуть три зелені світлодіоди. Акумуляторна батарея повністю заряджена, якщо безперервно світяться три зелені світлодіоди. Прибл. через 5 хвилин після того, як акумуляторна батарея буде повністю заряджена, три зелені світлодіоди знову гаснуть. Bosch Power Tools

Індикатор контролю за температурою на акумуляторній батареї Червоний світлодіод індикатора контролю за температурою сигналізує, якщо акумуляторна батарея або електроніка садового інструмента (при встромленій акумуляторній батареї) знаходяться за межами оптимального температурного діапазону. В такому випадку садовий інструмент не працює або працює не на повній потужності.

Контроль за температурою акумулятора Червоний світлодіод мигає при натисненні на кнопку або на вимикач (при встромленій акумуляторній батареї): температура акумуляторної батареї за межами допустимого діапазону. При температурі понад 70 °C акумулятор вимикається, допоки температура не встановиться в межах допустимого діапазону.

Контроль за температурою електроніки садового інструмента Червоний світлодіод безперервно світиться при натисненні на вимикач: Температура електроніки садового інструмента менша за 5 °C або більша за 75 °C. При температурі понад 90 °C електроніка садового інструмента вимикається, допоки температура не встановиться в межах оптимального діапазону.

Різальна здатність (тривалість роботи акумуляторної батареї) Різальна здатність (тривалість роботи акумуляторної батареї) залежить від якості газону, напр., густоти трави, вологи, довжини трави і висоти скошування. Часте вмикання та вимикання садового інструменту під час скошування трави також скорочує продуктивність скошування (тривалість роботи акумуляторної батареї). Щоб оптимізувати різальну здатність (тривалість роботи акумуляторної батареї), рекомендується частіше косити газон, збільшити висоту скошування та працювати з відповідною швидкістю. Наведений нижче приклад показує взаємозв’язок між висотою скошування і різальною здатністю для трьох акумуляторних батарей. Умови роботи 6cm 4cm

Дуже тонка, суха трава Потужність скошування Акумуляторна батарея на 2,0 А·год.

198 | Українська Умови роботи Акумуляторна батарея на 6,0 А·год.

Щоб збільшити тривалість роботи, можна придбати додаткову акумуляторну батарею в майстерні, авторизованій для садових електроінструментів Bosch.

Двигун не запускається

Пошкоджена внутрішня проводка садового інструмента

Зверніться до сервісної майстерні Bosch

Акумуляторна батарея розрядилась

Зарядіть акумуляторну батарею

Акумуляторна батарея занадто холодна/ занадто гаряча

Дайте акумуляторній батареї нагрітися/ охолонути

Трава занадто висока

Макс. дозволена висота трави складає 30 см при налаштуванні максимальної висоти скошування

Спрацював захисний автомат мотора

Дайте мотору охолонути і встановіть більшу висоту скошування

Роз’єднувач струму встромлений неправильно/неповністю

Пошкоджена внутрішня проводка садового інструмента

Зверніться до сервісної майстерні Bosch

Спрацював захисний автомат мотора

Дайте мотору охолонути і встановіть більшу висоту скошування

Садовий інструмент працює з перебоями

Садовий інструмент Занадто мала висота скошування скошує траву Затупився ніж нерівномірно Можливо, інструмент забився і/або мотор працює важко

Встановіть більшу висоту скошування Заміна ножа (див. мал. J) Вимкніть садовий інструмент і відімкніть роз’єднувач струму Перевірте нижню частину садового інструмента і за потреби усуньте причину (завжди вдягайте садові рукавиці)

Ніж неправильно монтований Після вмикання На ніж накрутилася трава садового інструмента ніж не обертається

Монтуйте ніж правильно Вимкніть садовий інструмент і відімкніть роз’єднувач струму Усуньте причину (завжди вдягайте садові рукавиці)

Послабилися гайка/гвинт ножа

Затягніть гайку/гвинт ножа (27 Н·м)

Сильна вібрація/шум Послабилися гайка/гвинт ножа

Затягніть гайку/гвинт ножа (27 Н·м)

Заміна ножа (див. мал. J)

Акумуляторна батарея і зарядний пристрій Симптоми

Червоний індикатор зарядження акумуляторної батареї мигає на зарядному пристрої

Не встромлена (неправильно встромлена) акумуляторна батарея

Правильно встановіть акумуляторну батарею на зарядний пристрій

Забруднилися контакти акумуляторної батареї Прочистіть контакти (наприклад, декілька разів встромивши та вийнявши акумулятор), за потреби замініть акумуляторну батарею Акумуляторна батарея несправна

1 609 92A 5BP | (14.10.2019)

Замініть акумуляторну батарею Bosch Power Tools

Українська | 199 Симптоми

Не (повністю) встромлений штепсель зарядного пристрою

(Добре) встроміть штепсель у розетку

Несправна розетка, кабель живлення або зарядний пристрій

Перевірте напругу в мережі та за потреби перевірте зарядний пристрій в сервісній майстерні для електроінструментів Bosch

Заряджання неможливе Індикатор зарядження акумуляторної батареї не горить на зарядному пристрої

Технічне обслуговування і сервіс Догляд за акумуляторною батареєю Увага! Перед роботами з технічного обслуговування або очищення вимкніть садовий інструмент, відключіть роз’єднувач струму, витягніть акумуляторну батарею та мішок для трави. u Завжди вдягайте садові рукавиці, якщо збираєтесь орудувати або працювати поблизу гострих ножів. Зважайте на такі вказівки та заходи, щоб забезпечити оптимальне використання акумуляторної батареї: – Захищайте акумуляторну батарею від вологи і води. – Зберігайте акумулятор лише при температурі від –20 °C до 50 °C. Зокрема, не залишайте акумулятор влітку в машині. – Зберігайте акумуляторну батарею окремо від садового інструмента. – У разі потрапляння на садовий інструмент прямих сонячних променів не залишайте акумуляторну батарею в інструменті. – Оптимальна температура для зберігання акумуляторної батареї становить 5 °C. – Час від часу прочищайте вентиляційні отвори акумулятора м’яким, чистим і сухим пензликом. Значно скорочена тривалість експлуатації після заряджання свідчить про те, що акумуляторна батарея вичерпала свій ресурс і її треба поміняти. u

Сервіс і консультації з питань застосування www.bosch-garden.com При всіх додаткових запитаннях та замовленні запчастин, будь ласка, обов’язково зазначайте 10-значний номер для замовлення, наведений на заводській табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку. Bosch Power Tools

Україна Бош Сервісний Центр електроінструментів вул. Крайня 1 02660 Київ 60 Тел.: +380 44 490 2407 Факс: +380 44 512 0591 E-Mail: pt-service@ua.bosch.com www.bosch-professional.com/ua/uk Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні.

Транспортування На додані літієво-іонні акумуляторні батареї розповсюджуються вимоги щодо транспортування небезпечних вантажів. Акумуляторні батареї можуть перевозитися користувачем автомобільним транспортом без необхідності виконання додаткових норм. При пересилці третіми особами (напр.: повітряним транспортом або транспортним експедитором) потрібно додержуватися особливих вимог щодо упаковки та маркування. В цьому випадку при підготовці посилки повинен приймати участь експерт з небезпечних вантажів. Відсилайте акумуляторну батарею лише з непошкодженим корпусом. Заклейте відкриті контакти та запакуйте акумуляторну батарею так, щоб вона не совалася в упаковці. Дотримуйтеся, будь ласка, також можливих додаткових національних приписів.

Утилізація Садові інструменти, акумуляторні батареї, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Не викидайте садові інструменти та акумуляторні батареї/батарейки в побутове сміття!

Лише для країн ЄС: Відповідно до європейської директиви 2012/19/ЄС та європейської директиви 2006/66/ЄС відпрацьовані електро- й електронні інструменти, пошкоджені або відпрацьовані акумуляторні батареї/батарейки повинні здаватися окремо і утилізуватися в екологічно чистий спосіб.

1 609 92A 5BP | (14.10.2019)

Акумулятори/батарейки: Літієво-іонні: Будь ласка, зважайте на вказівки в розділі Транспортування.

Аккумуляторды енгізу

Мизаявляємо під нашу одноособову відповідальність, що названі вироби відповідають усім чинним положенням нищеозначених директив і розпоряджень, а також нижчеозначеним нормам.

Заява про відповідність ЄС Газонокосарка

2000/14/EC: виміряна звукова потужність 88 дБ(A), похибка K = 2,0 дБ, гарантована звукова потужність 88 дБ(A) Процедура оцінки відповідності відповідно до додатку VI. Категорія продукту: 32 Призначений орган: DEKRA Certification B.V. Meander 1051, 6825 MJ Arnhem, Netherlands, Nr.0344 Технічна документація зберігається у: *
