ADVANCEDROTAK 590 - Sekačka na trávu BOSCH - Bezplatný návod k obsluze

Typ výrobku	Bezdrátová sekačka na trávu
Značka	Bosch
Model	AdvancedRotak 590
Šířka sečení	38 cm
Výška sečení	25 až 70 mm (nastavitelná)
Objem sběrného koše	40 litrů
Hmotnost (dle EPTA 01:2014)	15,0 kg
Napájení	Lithium-iontová baterie 36 V
Kapacita baterie (dodávaná)	4,0 Ah (volitelně 2,0 Ah nebo 6,0 Ah)
Doba nabíjení (baterie 4,0 Ah)	125 min
Typ nabíječky	AL 3620 CV nebo AL 36V-20
Nabíjecí proud	2,0 A
Hladina akustického tlaku	76 dB(A)
Zaručená hladina akustického výkonu	88 dB(A)
Vibrace (ah)	< 2,5 m/s²
Funkce sběru listí	Ano (při max. výšce sečení)
Indikátor naplnění koše	Ano
Ochrana motoru	Zařízení pro ochranu proti přetížení
Údržba nožů	Možné broušení nebo výměna
Provozní teplota	+5 °C až +50 °C
Skladovací teplota	-20 °C až +50 °C
Třída ochrany (nabíječka)	II (dvojitá izolace)
Náhradní díly k dispozici	Ano (nože, baterie, nabíječka atd.)
Záruka	Obraťte se na zákaznický servis Bosch

Často kladené otázky - ADVANCEDROTAK 590 BOSCH

Jaká je šířka sečení sekačky AdvancedRotak 590?

Šířka sečení je 38 cm, ideální pro středně velké zahrady.

Jak nastavit výšku sečení?

Výšku sečení lze snadno nastavit od 25 do 70 mm pomocí centrální páky. Přizpůsobte ji délce trávy.

Jaká je výdrž baterie?

S dodávanou baterií 4,0 Ah může výdrž dosáhnout 500 m² pro jemnou a suchou trávu. Výdrž závisí na výšce sečení a stavu trávy.

Mohu použít baterii s jinou kapacitou?

Ano, sekačka akceptuje baterie Bosch 36 V o kapacitě 2,0 Ah, 4,0 Ah a 6,0 Ah. Pro delší výdrž použijte větší baterii.

Jak udržovat nože?

Noste rukavice. Pravidelně kontrolujte stav nožů. Pokud jsou tupé, vyměňte je za originální nože Bosch. Utáhněte šroub nože na 27 Nm.

Co dělat, když sekačka nestartuje?

Zkontrolujte, zda je baterie nabitá a správně vložená. Ujistěte se, že je vypínač (jistič) stisknutý. Pokud problém přetrvává, nechte motor vychladnout nebo kontaktujte zákaznický servis Bosch.

Může sekačka sbírat listí?

Ano, tvar nože umožňuje sběr podzimního listí. Použijte maximální výšku sečení a zkontrolujte, zda nic nepřekáží.

Jaká je hlučnost sekačky?

Hladina akustického tlaku je 76 dB(A) a zaručená akustická výkonnost je 88 dB(A). V případě potřeby používejte chrániče sluchu.

Jak čistit sekačku?

Zastavte přístroj, vyjměte baterii a jistič. Použijte suchý, jemný kartáč. Nepoužívejte vysokotlaký čistič ani vodu.

Kde najít náhradní díly?

Náhradní díly (nože, baterie, nabíječka) jsou k dispozici na webu Bosch nebo u zákaznického servisu. Uveďte 10místné číslo výrobku sekačky.

NÁVOD K OBSLUZE ADVANCEDROTAK 590 BOSCH

Bezpečnostní upozornění

Varování! Přečtěte si pozorně následující pokyny. Seznamte se s obslužnými prvky a řádným používáním výrobku. Uschovejte si prosím pečlivě návod k použití pro pozdější potřebu.

Vysvětlivky symbolů na zahradním nářadí, nabíječce a akumulátoru

Všeobecné upozornění na nebezpečí.

Přečtěte si návod k použití.

Dbejte na to, aby nebyly v blízkosti stojící osoby zraněny odletujícími cizími tělesy.

Varování: Pokud výrobek pracuje, udržujte vůči němu bezpečný odstup.

Pozor: Nedotýkejte se rotujících nožů. Nože jsou ostré. Chraňte se před ztrátou nohou a rukou.

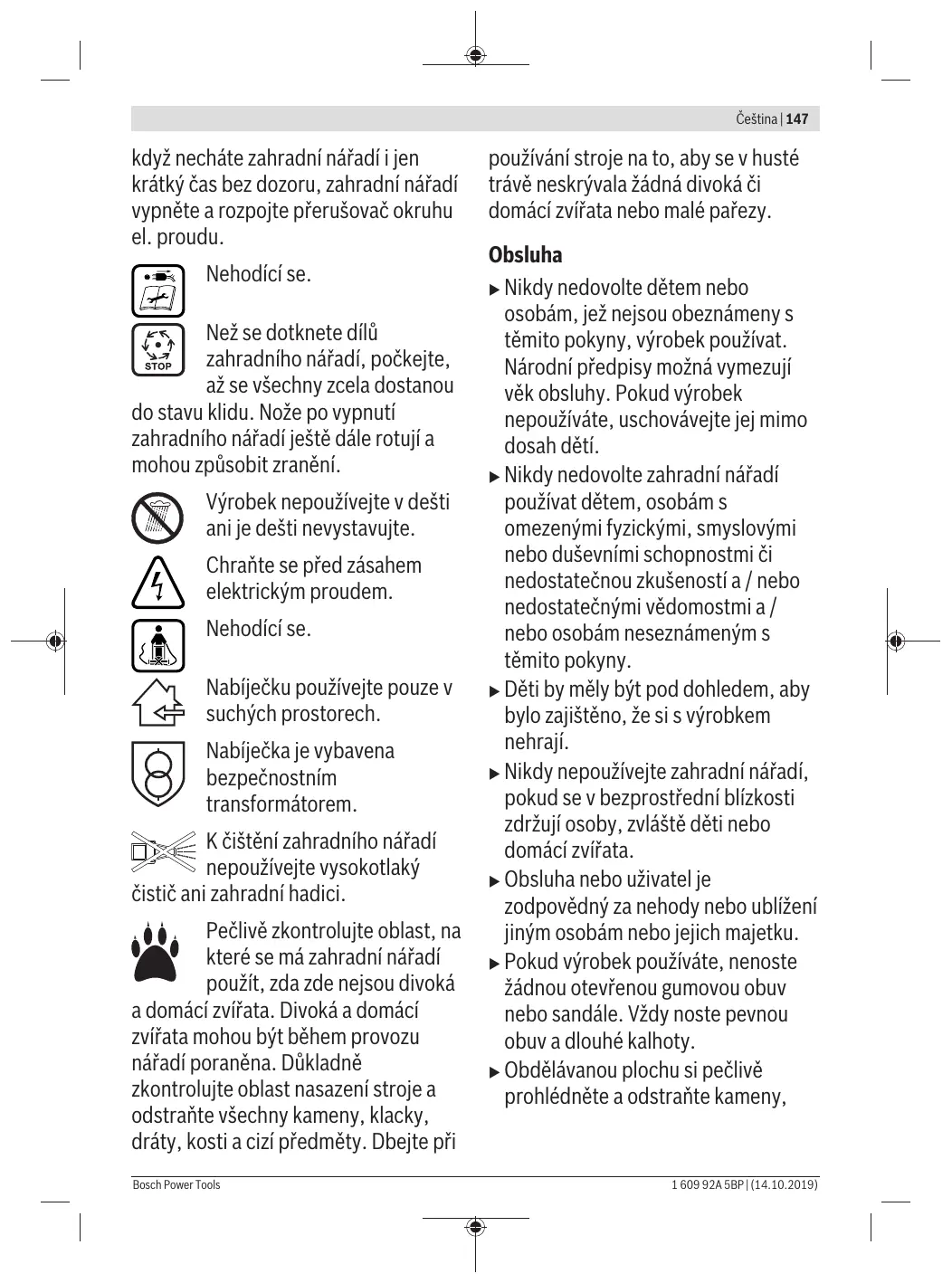

Před prováděním prací údržby nebo čištění nebo

když necháte zahradní nářadí i jen krátký čas bez dozoru, zahradní nářadí vypněte a rozpojte přerušovač okruhu el. proudu.

Nehodící se.

Než se dotknete dílů zahradního nářadí, počkejte, až se všechny zcela dostanou

do stavu klidu. Nože po vypnutí zahradního nářadí ještě dále rotují a mohou způsobit zranění.

Výrobek nepoužívejte v dešti ani jej dešti nevystavujte.

Chraňte se před zásahem elektrickým proudem.

Nehodící se.

Nabíječku používejte pouze v suchých prostorech.

Nabíječka je vybavena bezpečnostním transformátorem.

K čištění zahradního nářadí nepoužívejte vysokotlaký

čistič ani zahradní hadici.

Pečlivě zkontrolujte oblast, na které se má zahradní nářadí použít, zda zde nejsou divoká

a domácí zvířata. Divoká a domácí zvířata mohou být během provozu nářadí poraněna. Důkladně zkontrolujte oblast nasazení stroje a odstraňte všechny kameny, klacky, dráty, kosti a cizí předměty. Dbejte při

používání stroje na to, aby se v husté trávě neskrývala žádná divoká či domácí zvířata nebo malé pařezy.

Obsluha

Nikdy nedovolte dětem nebo osobám, jež nejsou obeznámeny s těmito pokyny, výrobek používat. Národní předpisy možná vymezují věk obsluhy. Pokud výrobek nepoužíváte, uschovávejte jej mimo dosah dětí. Nikdy nedovolte zahradní nářadí používat dětem, osobám s omezenými fyzickými, smyslovými nebo duševními schopnostmi a nedostatečnou zkušeností a/nebo nedostatečnými vědomostmi a/nebo osobám neseznámenými s těmito pokyny. Děti by měly být pod dohledem, aby bylo zajištěno, že si s výrobkem nehrají. Nikdy nepoužívejte zahradní nářadí, pokud se v bezprostřední blízkosti zdržují osoby, zvláště děti nebo domácí zvířata. Obsluha nebo uživatel je zodpovědný za nehody nebo ublížení jiným osobám nebo jejich majetku. Pokud výrobek používáte, nenoste žádnou otevřenou gumovou obuv nebo sandály. Vždy noste pevnou obuv a dlouhé kalhoty. Obdělávanou plochu si pečlivě prohlédněte a odstraňte kameny,

klacky, dráty, kosti a ostatní cizí tělesa.

▷ Před použitím vždy zkontrolujte, zda nejsou nože, šrouby nožů a sečící či sestava opotřebované nebo poškozené. Opotřebované nebo poškozené nože a též šrouby nožů vyměňte vždy v celé sadě, aby se zamezilo nevyváženosti. ▷ Sečte jen za denního světla nebo dobrého umělého osvětlení. Při špatných povětrnostních podmínkách, zejména při nastupující bouři, s travní sekačkou nepracujte. Zahradní nářadí podle možností neprovozujte při mokré trávě. Choďte stále klidným tempem, nikdy rychle neběhejte. Nikdy neprovozujte zahradní nářadí s vadnými ochrannými přípravky, kryty nebo bez bezpečnostních zařízení, jako např. bez ochrany proti odmrštění a/nebo bez sběrného koše na trávu. Pro Vaši vlastní ochranu doporučujeme nošení ochrany sluchu. Výrobek nepoužívejte, pokud jste unaveni či nemocni nebo pod vlivem alkoholu, drog či léků. Práce na svazích může být nebezpečná:

• Nesečte žádné obzvlášť příkré stráně.
• Na skloněných plochách nebo na mokré trávě dbejte neustále na

bezpečnou stopu.

• Na skloněných plochách sečte vždy napříč a nikdy směrem nahoru a dolů.
• Při změně směru na svazích si počínejte nanejvýš opatrně.

Při chůzi pozpátku nebo při tažení zahradního nářadí si počínejte nanejvýš opatrně. Zahradní nářadí posunujte při sečení vždy kupředu a nikdy ho netáhněte k tělu. Pokud musíte zahradní nářadí kvůli přepravě naklopit, když přejíždíte nezatravněné plochy nebo když přepravujete zahradní nářadí k sečené a od sečené oblasti, pak musí nože stát. Zahradní nářadí při startu nebo rozběhu motoru nenaklánějte. Zahradní nářadí zapněte jak je popsáno v návodu k obsluze a dbejte na to, aby byly Vaše nohy vzdáleny dostatečně daleko od rotujících dílů. Nedávejte své ruce a nohy do blízkosti nebo pod rotující díly. Když pracujete se zahradním nářadím, udržujte odstup vůči chrlící zóně. Nikdy nezvedejte resp. nenoste zahradní nářadí s běžícím motorem. Dbejte na to, aby při uskladnění zahradní nářadí stálo všemi 4 koly na zemi. Zahradní nářadí zdvihejte pouze za nosnou rukojeť. Nosnou rukojetí manipulujte opatrně.

Neprovádějte na výrobku žádné změny. Nepřípustné změny mohou negativně ovlivnit bezpečnost Vašeho výrobku a vést ke zvýšenému hluku a vibracím.

Sbírání listí

Nůž pro sbírání listí je tvarován tak, aby mohl z Vašeho trávníku nabírat podzimní listí. Aby tato funkce dosáhla optimálního výsledku, je třeba dodržet následující:

• Sbírejte listí pouze při maximální výšce sečení.
• Sbírejte listí pouze na Vašem trávníku.
• Před sbíráním listí proveďte kontrolu pracovní plochy a udržujte odstup od ostatních lidí, domácích zvířat, skleněných předmětů a aut.

Přerušovač okruhu el. proudu Rozpojte

Vždy, když se od zahradního nářadí vzdálíte. - Před odstraněním zablokování. - Když zahradní nářadí kontrolujete, čistíte nebo na něm pracujete. - Po kolizi s cizím tělesem; ihned zkontrolujte poškození zahradního nářadí a, pokud je to nutné, vyměňte nůž. - Když zahradní nářadí začne neobvykle vibrovat (okamžitě zkontrolujte).

Údržba

Když manipulujete nebo pracujete v oblasti ostrých nožů, vždy noste zahradní rukavice. Zajistěte pevné usazení všech matic, čepů a šroubů, aby byla umožněna bezpečná práce s výrobkem. Pravidelně kontrolujte stav a opotřebení sběrného koše na trávu. Výrobek kontrolujte a opotřebované nebo poškozené díly pro jistotu nahraďte. Používejte výhradně pro toto zahradní nářadí určené sečící nože. ▶ Zajistěte, aby vyměněné díly pocházely od firmy Bosch. - Před uskladněním zajistěte, aby byl výrobek čistý a bez usazenin. Je-li třeba, vyčistěte jej pomocí měkkého suchého kartáče.

Bezpečnostní upozornění a pokyny pro optimální zacházení s akumulátorem

Dříve než vložíte akumulátor, zajistěte, aby bylo zahradní nářadí vypnuté a byl rozpojen přerušovač okruhu el. proudu. Vložení akumulátoru do zahradního nářadí, jež je zapnuté, může vést k úrazům. Používejte pouze pro toto zahradní nářadí určené akumulátory Bosch. Použití jiných akumulátorů může vést k poraněním a k nebezpečí požáru. Neotvírejte akumulátor. Hrozí nebezpečí zkratu.

Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, před ohněm, vodou a vlhkostí. Existuje nebezpečí výbuchu.

Nepoužívaný akumulátor uchovávejte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které by mohly způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může způsobit popáleniny nebo požár.

Při poškození a nesprávném používání akumulátoru mohou unikat výpary. Prostor vyvětrejte a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty. ▸ Akumulátor používejte pouze v produktech výrobce. Jen tak bude akumulátor chráněn před nebezpečným přetížením. ▸ Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát. ▸ Akumulátor nezkratujte. Existuje nebezpečí výbuchu. ▸ Chraňte akumulátor před vlhkostí a vodou. Zahradní nářadí a akumulátor skladujte pouze v teplotním rozsahu od -20 °C do 50 °C. Nenechávejte zahradní nářadí např. v létě ležet v autě. Příležitostně vyčistěte ventilační otvory akumulátoru měkkým, čistým a suchým štětcem.

Bezpečnostní upozornění pro nabíječky

Přečtěte si všechna bezpečnostní upozornění a pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár

a/nebo těžká poranění.

Všechna bezpečnostní upozornění a pokyny uschovejte do budoucna.

Nabíječku používejte jen tehdy, pokud můžete všechny funkce plně odhadnout a bez omezení provést nebo jste obdrželi příslušné pokyny.

Nikdy nedovolte nabíječku používat dětem, osobám s omezenými fyzickými, smyslovými nebo duševními schopnostmi a nedostatečnou zkušeností a/nebo nedostatečnými vědomostmi a/nebo osobám neseznámeným s těmito pokyny. Národní předpisy mohou vymezovat věk obsluhy. Dohlížejte na děti. Tak bude zajištěno, že si děti nebudou s nabíječkou hrát. Nabíjejte pouze lithium-iontové akumulátory Bosch s kapacitou od 2,0 Ah (od 10 akumulátorových článků). Napětí akumulátoru musí

odpovídat nabíjecímu napětí nabíječky. Nenabíjejte žádné nedobíjecí akumulátory. Jinak existuje nebezpečí požáru a výbuchu.

Chraňte nabíječku před deštěm a vlhkem.

Vniknutí vody do nabíječky zvyšuje riziko zásahu elektrickým proudem.

Nabíječka se musí udržovat v čistotě. Při znečištění hrozí nebezpečí zásahu elektrickým proudem. ▸ Před každým použitím zkontrolujte nabíječku, kabel a zástrčku. Pokud zjistíte poškození, nabíječku nepoužívejte. Neotevírejte sami nabíječku a nechte ji opravit pouze kvalifikovanými odbornými pracovníky a pouze za použití originálních náhradních dílů.

Poškozené nabíječky, kabely a zástrčky zvyšují riziko zásahu elektrickým proudem.

Nabíječku nepoužívejte na snadno hořlavém podkladu (např. papíru, textiliích), resp. v hořlavém prostředí. Protože se nabíječka při provozu zahřívá, hrozí nebezpečí požáru.

Nezakrývejte ventilační otvory nabíječky. Nabíječka se jinak může přehřát a nebude řádně fungovat. Pro zvýšenou elektrickou bezpečnost se doporučuje použití proudového chrániče s max. vybavovacím proudem 30 mA. Před použitím vždy zkontrolujte Váš proudový chránič F1.

Symboly

Následující symboly mají význam pro čtení a pochopení návodu k obsluze. Zapamatujte si symboly a jejich význam. Správná interpretace symbolů Vám pomůže výrobek lépe a bezpečněji používat.

Symbol	Význam
	Směr pohybu
	Směr reakce
	Noste ochranné rukavice
	Hmotnost
	Zapnutí
	Vypnutí
√	Dovolené počínányí
X	Zakázané počínány
CLICK!	Slyšitelný zvuk
	Příslušenstvi/náhradní díly

Určené použití

Zahradní nářadí je určeno k sečení trávy v soukromém sektoru.

Zahradní nářadí není určeno ke stříhání živého plotu, zastřihávání, drcení atd.

Zahradní nářadí je určeno k sečení trávy na zemi.

Technická data

Travní sekáčka		Universal Rotak 36-550	Universal Rotak 36-555	Universal Rotak 36-560	Universal Rotak 36-590	Universal Rotak 36-670
Objednacićslo		3 600 HB9 5053 600 HB9 573	3 600 HB9 508	3 600 HB9 5063 600 HB9 574	3 600 HB9 509	3 600 HB9 507
Jmenovité napětí	V	36	36	36	36	36
Šířka nožové skříně	cm	38	38	38	38	38
Výška sečení	mm	25 – 70	25 – 70	25 – 70	25 – 70	25 – 70
Objem sběrného vaku na trávu	I	40	40	40	40	40
Hmotnost podle EPTA-Procedure 01:2014	kg	15,0	15,0	14,0	15,0	15,0
Sériové Čísló				viz typový štětek na zahradním nářadí
Povolená teplota prostředí
– při nabijeni	°C	0 ... +45	0 ... +45	0 ... +45	0 ... +45	0 ... +45
– při provozu	°C	+5 ... +50	+5 ... +50	+5 ... +50	+5 ... +50	+5 ... +50
– při skladováni	°C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Akumulátor		Li-ion	Li-ion	Li-ion	Li-ion	Li-ion
Jmenovité napětí	V	36	36	36	36	36
Objednacićslo/kapacita
– 2 607 336 913/1 607 A35 02V	Ah	-	-	2 x 2,0	-	-
– 2 607 336 915/2 607 337 047	Ah	4,0	4,0	-	4,0	-
– 1 607 A35 058	Ah	-	-	-	-	6,0
Počet Článků akumulátoru
– 2 607 336 913/1 607 A35 02V		-	-	10	-	-
– 2 607 336 915/2 607 337 047		20	20	-	20	-
– 1 607 A35 058		-	-	-	-	20

Všechny hodnoty v tomto návodu byly naměřeny pro použití do méně nebo rovno 2000 metrů nad hladinou moře.

Nabiječka		AL 3620 CV	AL 36V-20
ObjednaciCIDSO	EU	2 607 225 657	2 607 226 273
	UK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
NabijećProud	A	2,0	2,0
Doba nabijeni (vybitý akumulátor)
– Akumulátor s 2,0 Ah	min	65	65

152 | Čeština

Nabiječka		AL 3620 CV	AL 36V-20
– Akumulátor s 4,0 Ah	min	125	125
– Akumulátor s 6,0 Ah	min	185	185
Hmotnost podle EPTA-Procedure 01:2014	kg	0,55	0,55
Třída ochrany		☐/II	☐/II

Informace o hluku a vibracích

	Universal Rotak 36-550	Universal Rotak 36-555	Universal Rotak 36-560	Universal Rotak 36-590	Universal Rotak 36-670
	3600 HB9 505	3600 HB9 508	3600 HB9 506	3600 HB9 509	3600 HB9 507
	3600 HB9 573		3600 HB9 574

Hodnoty emise hluku zjištěny podle EN 60335-2-77

Hodnocená hladina hluku A stroje činí (typicky):

- Hladina akustického tlaku	dB(A)	76	76	76	76	76
- Hladina akustického vykonu	dB(A)	88	88	88	88	88
- Nepřesnost K	dB	= 2,0	= 2,0	= 2,0	= 2,0	= 2,0

Celkové hodnoty vibraci ah (vektorový součet tři os) a nepřesnost K zjištěny podle EN 60335-2-77
- Hodnota emise vibraci ķn	m/s2	< 2,5	< 2,5	< 2,5	< 2,5	< 2,5
- Nepřesnost K	m/s2	=1,5	=1,5	=1,5	=1,5	=1,5

Montáž a provoz

Cíl poćinání	Obrázek	Strana
Obsah dodávkyA)	A	325
Montáž rukojeti	B	326
Nastavení pracovní výšky
Nasazení/odejmutí sběrného koš na trávu	C	327
Nastavení výšky sečení	D	327
Nasazení akumulátoru	E	328
Provoz - Vložení přerušovače okruhu el. proudu - Zapnutí - Sečeni - Vypnutí - Odstraněné přerušovace okruhu el. proudu	F	329
Odejmutí akumulátoru	G	330
Pracovní poukyn „sečeni“	H	330
Ukazatel stavu naplněné – sběrný koš práždný/plný	I	331
Ádržba nože/výměna nože	J	331

Cíl poćinámí	Obrázek	Strana
Volba príslušenství	K	332

A) Zobrazené nebo popsané příslušenství nepatří ke standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.

Uvedení do provozu

Pro Vaši bezpečnost

Varování! Dříve, než provedete práce údržby nebo čištění, zahradní nářadí vypněte, rozpojte přerušovač okruhu el. proudu a odstraňte akumulátor. Totéž platí, když je poškozený, naříznutý nebo zamotaný kabel spínače. Nože se po vypnutí zahradního nářadí ještě několik sekund dále točí. ▶ Pozor: Nedotýkejte se rotujícího sečného nože.

Nabíjení akumulátoru

Akumulátor je vybaven kontrolou teploty, která dovolí nabíjení pouze v rozsahu teploty mezi 0 °C a 35 °C. Tím se dosáhne vysoké životnosti akumulátoru.

Upozornění: Akumulátor se dodává částečně nabitý. Pro zaručení plného výkonu akumulátoru jej před prvním nasazením v nabíječce zcela nabijte.

Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít.

Přerušení procesu nabíjení akumulátoru neškodí.

Lithium-iontový akumulátor je díky „Electronic Cell Protection (ECP)“ chráněný proti hlubokému vybití. Při vybitém akumulátoru se stroj pomocí ochranného obvodu vypne: Zahradní nářadí už dále nepracuje.

Po automatickém vypnutí stroje už dále netlačte na

spínač. Akumulátor se může poškodit.

řiďte se Pokyny pro likvidaci akumulátoru.

Vložení/odejmutí akumulátoru

Upozornění: Používání nevhodných akumulátorů může vést k chybným funkcím nebo k poškození stroje.

Vložte nabitý akumulátor. Zajistěte, aby byl akumulátor zcela vložen.

Pro odejmutí akumulátoru ze stroje stiskněte odjišťovací tlačítko akumulátoru a akumulátor vytáhněte ven.

Proces nabíjení

Proces nabíjení začne, jakmile síťová zástrčka nabíječky zastrčí do zásuvky a akumulátor vloží do nabíječky.

Díky inteligentnímu způsobu nabíjení se automaticky rozpozná stav nabití akumulátoru a v závislosti na teplotě a napětí akumulátoru zvolí optimální nabíjecí proud.

Tím se akumulátor až do vyjmutí z nabíječky vždy zcela nabitý.

Význam indikačních prvků na nabíječce (AL 3620 CV/AL 3640 CV/AL 36V-20)

Proces rychlonabíjení

Proces rychlonabíjení je signalizován blikáním zeleného ukazatele nabíjení akumulátoru.

Indikační prvek na akumulátoru: Během

procesu nabíjení se tři zelené LED kontrolky po sobě krátce rozsvěcují a zhasínají. Akumulátor je plně nabitý, když tyto tři zelené LED kontrolky svítí trvale. Asi 5 minut poté, co byl akumulátor plně nabit, tři zelené LED kontrolky opět zhasnou.

Upozornění: Proces rychlonabíjení je možný jen tehdy, když je teplota akumulátoru v přípustném rozsahu nabíjecí teploty, viz odstavec „Technická data".

Akumulátor lze následně odejmout k okamžitému použití.

Bez nasazeného akumulátoru signalizuje trvalé světlo LED ukazatele, že síťová zástrčka je zasunuta do zásuvky a nabíječka je připravena k provozu.

Teplota akumulátoru pod 0°C nebo přes 45°C

Trvalé světlo červeného LED ukazatele signalizuje, že teplota akumulátoru je vně přípustného rozsahu teploty nabíjení, viz

Proces nabíjení nelze spustit a nabíjení akumulátoru není možné (viz „Hledání závad“).

Upozornění k nabíjení

Při nepřetržitých, popř. několikrát po sobě následujících nabíjecích cyklech bez přerušení se může nabíječka zahřát.

To však není znepokojující a nepoukazuje to na technickou závadu nabíječky.

Výrazně zkrácená doba provozu po nabití ukazuje, že je akumulátor opotřebovaný a musí se nahradit.

Dbejte upozornění ke zpracování odpadu.

Chlazení akumulátoru (Active Air Cooling)

Řízení ventilátoru, integrované v nabíječce, sleduje teplotu vloženého akumulátoru. Leží-li teplota akumulátoru nad 30 °C, je akumulátor ventilátorem ochlazován na optimální teplotu nabíjení. Zapnutý ventilátor vytváří ventilační šum.

Pokud ventilátor neběží, je teplota akumulátoru v optimálním rozsahu teploty nabíjení nebo je ventilátor vadný. V tom případě se prodlužuje doba nabíjení akumulátoru.

Pracovní pokyny

Ukazatel stavu nabití akumulátoru

Akumulátor je vybaven ukazatelem stavu nabití, který indikuje stav nabití akumulátoru. Ukazatel stavu nabití sestává ze 3 zelených LED.

Stiskněte tlačítko pro zobrazení stavu nabití, aby se ukazatel stavu nabití aktivoval. Po cca 5 sekundách ukazatel stavu nabití automaticky zhasne.

Stav nabití lze zkontrolovat i při odejmutém akumulátoru.

Ukazatel LED	Kapacita akumulátoru
Trvalé svétlo 3 zelené LED	≥ 2/3
Trvalé svétlo 2 zelené LED	≥ 1/3
Trvalé svétlo 1 zelená LED	≤ 1/3
Blikajćí 1 zelená LED	rezerva

Nesvítí-li po stisknutí tlačítka žádná LED, je akumulátor vadný a musí se vyměnit.

Z bezpečnostních důvodů lze dotaz na stav nabití uskutečnit pouze u zahradního nářadí stojícího v klidu.

Během procesu nabíjení se tři zelené LED kontrolky po sobě krátce rozsvěcují a zhasínají. Akumulátor je plně nabitý, když tyto tři zelené kontrolky LED svítí trvale. Asi 5 minut poté, co byl akumulátor plně nabit, tři zelené LED kontrolky opět zhasnou.

Ukazatel akumulátoru pro kontrolu teploty

Červená LED ukazatele pro kontrolu teploty signalizuje, že akumulátor nebo elektronika zahradního nářadí (při vloženém akumulátoru) nejsou v optimálním rozsahu teploty. V tom případě zahradní nářadí nepracuje nebo nepracuje s plným výkonem.

Červená LED bliká při stisknutí tlačítka nebo spínače (při vloženém akumulátoru): Akumulátor je mimo přípustný rozsah provozní teploty.

Při teplotě přes 70 °C se akumulátor vypne na dobu, než se opět dostane do přípustného rozsahu provozní teploty.

Kontrola teploty elektroniky zahradního nářadí

Červená LED svítí při stisknutí spínače trvale: Teplota elektroniky zahradního nářadí činí méně než 5 °C nebo více než 75 °C.

Při teplotě přes 90 °C se elektronika zahradního nářadí vypne na dobu, než se opět dostane do přípustného rozsahu provozní teploty.

Výkon sečení (doba chodu akumulátoru) je závislý na vlastnostech trávníku, např. na hustotě trávy, vlhkosti, délce trávy a také výšce sečení.

Časté zapínání a vypínání zahradního nářadí během procesu sečení rovněž snižuje výkon sečení (dobu chodu na akumulátor).

Pro optimalizaci výkonu sečení (doby chodu akumulátoru) se doporučuje sekat častěji, zvětšit výšku sečení a chodit přiměřeným tempem.

Níže uvedený příklad ukazuje souvislost mezi výškou sečení a výkonem sečení ve vztahu k jednomu nabití akumulátoru.

Podmínky sečení

Výkon sečeni
Akumulátor s 2,0 Ah	až 250 m2
Akumulátor s 4,0 Ah	až 500 m2
Akumulátor s 6,0 Ah	až 750 m2

Pro prodloužení doby chodu lze zakoupit v autorizovaném servisním středisku pro zahradní nářadí Bosch dodatečný akumulátor.

Hledání závad

Příznak	Možná príčina	Odstraněné
Motor se nerozeběhne	Vadná vnitřní kabeláž zahradního nářADI	Obratte se na zákaznický servis Bosch
	Vybitý akumulátor	Nabijte akumulátor
	Přiliš studený/horký akumulátor	Akumulátor nechte ohřát/ochladit
	Přiliš dlouhá tráva	Max. prípustné výška trávy je 30 cm snejvětámínastavením výšky sečéní
	Projevila se motorová ochrana	Motor nechte vychladnout a nastavte větěsí výšku sečéní
	Přerušovač okruhu el. proudu není správně / nenízcela vložený	Vložte správně
Zahradní nářADI běžíprěrušovaně	Vadná vinitřní kabeláž zahradního nářADI	Obratte se na zákaznický servis Bosch
	Projevila se motorová ochrana	Motor nechte vychladnout a nastavte větěsí výšku sečéní
Zahradní nářADI zanechávacnepravidelný obrasecenía / nebo motor pracuje těžce	Přiliš nízká výška sečení	Nastavte větěsí výšku sečení
	Tupyůž	Núž vyměnte (viz obrázek J)
	Mоžné ucpání	Zahradní nářADI vypněte a Rozpojte prěrušováč okruhu el. proudu
		Zkontrolujte a popř. uvolněte spodní stranu zahradního nářADI (noste vždy zahradní rukavice)
	Nesprávně dokola namontovaný núž	Núž namontujte dokola správně
Příznak	Možná prícina	Odstraněné
Po zapnutí zahradiho nářadi se nůž netočí	Noži prěkáží tráva	Zahradní nařadí vypněte a Rozpojte přerúšováč okruhu el. proudu
		Odstraťne ucpání (noste vždý zahradní rukavice)
	Uvolněné matice/šroub nože	Maticí/šroub nože utáhněte (27 Nm)
Silné vrace/hluk	Uvolněné matice/šroub nože	Maticí/šroub nože utáhněte (27 Nm)
	Poškozený nůž	Nůž vyměnte (viz obrázek J)

Akumulátor a nabíječka

Příznaky	Možná prícina	Odstraněné
Bliká Červéný ekuzatel nabijeni akumulátoru na nabijěčce	Akumulátor není (správně) nasazený	Nasad'te akumulátor správně do nabíječky
	Znečistěné kontakty akumulátoru	Kontakty akumulátoru očistěte; např. několikerým zasunutím a vytažením akumulátoru, popř. akumulátor nahrad'te
Nabijeci proceůné možný	Vadný akumulátor	Akumulátor nahrad'te
Ukazatelé nabijeni akumulátoru na nabijěčce nesvití	Sítová zástrčka nabíječky není (správně) zastrěcena	Sítovou zástrčku (zcela) zastrěte do zásuvky
	Zásuvka, sítový kabel nebo nabíječka mají závadu	Zkontrolujte sítové napěti, nabíječku příp. nechte zkontrolovat autorizovaným servisím střediskem pro elektrónářadi Bosch

Údržba a servis

Péče o akumulátor

Varování! Před prováděním údržby nebo čištění zahradní nářadí vypněte, odpojte jistič elektrického proudu a odstraňte akumulátor a také sběrný vak na trávu. Při manipulaci nebo práci v oblasti ostrých nožů vždy používejte zahradní rukavice.

Pro zajištění optimálního používání akumulátoru dodržujte následující upozornění a opatření:

• Chraňte akumulátor před vlhkostí a vodou. Zahradní nářadí a akumulátor skladujte pouze v teplotním rozsahu od -20 °C do 50 °C. Nenechávejte zahradní nářadí např. v létě ležet v autě.
• Akumulátor uskladněte odděleně a nikoli v nabíječce.
• Při přímém slunečním záření nenechávejte akumulátor v zahradním nářadí.
• Optimální teplota pro uskladnění akumulátoru činí 5 °C.
• Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem.

Výrazně zkrácená doba provozu po nabití ukazuje, že je akumulátor opotřebovaný a musí se nahradit.

Zákaznická služba a poradenství ohledně použití

U všech dotazů a objednávek náhradních dílů uveďte prosím 10místné objednací číslo podle typového štítku výrobku.

Česká republika

Robert Bosch odbytová s.r.o.

Na www.bosch-pt.cz si můžete objednat opravu Vašeho stroje nebo náhradní díly online.

Obsažené lithium-iontové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.

Při zasílání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přepravě zásilky nezbytně přizván expert na nebezpečné náklady.

Akumulátory zasílejte pouze tehdy, pokud je tělo nepoškozené. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dodržujte prosím také případné další národní předpisy.

Zpracování odpadů

Zahradní nářadí, akumulátory, příslušenství a obaly mají být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Nevyhazujte zahradní nářadí a akumulátory/baterie do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU musejí být neupotřebitelná elektrická a elektronická zařízení a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie odděleně shromážděny a dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Akumulátory/baterie:

Li-ion:

Dbejte prosím upozornění v odstavci Přeprava.

Slovenština

Bezpečnostné pokyny

Záhradnícke náradie vypnite a uvoľnite odpojovač elektrického obvodu pred každou

údržbou alebo pred každým čistením, alebo vždy vtedy, keď záhradnícke náradie nechávate hoci len na krátku chvíľu bez dozoru.

Nabíjačku používajte len v suchých miestnostiach.

Táto nabíjačka je vybavená bezpečnostným transformátorom.

Bezpečnostné pokyny pre nabíjačky

Prečítajte si všetky bezpečnostné pokyny a upozornenia. Nedostatočné dodržiavanie bezpečnostných predpisov a pokynov môže mať za následok zásah elektrickým prúdom, vyvolať

požiar, alebo spôsobiť vážne poranenia.

Všetky bezpečnostné upozornenia a pokyny si odložte na ďalšie použitie v budúcnosti.

Nasledujúce symboly sú pre čítanie a pochopenie tohto návodu na používanie veľmi dôležité. Dobre si tieto symboly a ich významy zapamätajte. Správna interpretácia týchto symbolov Vám bude pomáhať prístroj lepšie a bezpečnejšie používať.

Po automatickom vypnutí náradia už viac vypínač nestláčajte. Akumulátor sa môže poškodiť.

Dodržiavajte upozornenia týkajúce sa likvidácie akumulátora.

Vkladanie/vyberanie akumulátora

cs 2000/14/ES: změřená hladina akustického výkonu 88 dB(A), nejistota K = 2,0 dB, zaručená hladina akustického výkonu 88 dB(A)

Metoda posouzení shody podle dodatku VI. Kategorie výrobku: 32

Uvedená zkušební instituce: DEKRA Certification B.V. Meander 1051, 6825 MJ Arnhem, Netherlands, Nr.0344
