Tipo di prodotto	Tagliaerba senza filo
Marca	Bosch
Modello	AdvancedRotak 590
Larghezza di taglio	38 cm
Altezza di taglio	25-70 mm (regolabile)
Volume del sacco di raccolta	40 litri
Peso (secondo EPTA 01:2014)	15,0 kg
Alimentazione	Batteria agli ioni di litio 36 V
Capacità della batteria (in dotazione)	4,0 Ah (2,0 Ah o 6,0 Ah opzionale)
Tempo di ricarica (batteria 4,0 Ah)	125 min
Tipo di caricabatterie	AL 3620 CV o AL 36V-20
Corrente di carica	2,0 A
Livello di pressione acustica	76 dB(A)
Livello di potenza acustica garantito	88 dB(A)
Vibrazioni (ah)	< 2,5 m/s²
Funzione Raccoglifoglie	Sì (altezza di taglio max.)
Indicatore di livello di riempimento del sacco	Sì
Protezione motore	Dispositivo di protezione da sovraccarico
Manutenzione delle lame	Affilatura o sostituzione possibili
Temperatura di funzionamento	+5 °C a +50 °C
Temperatura di stoccaggio	-20 °C a +50 °C
Classe di protezione (caricabatterie)	II (doppio isolamento)
Ricambi disponibili	Sì (lame, batteria, caricabatterie, ecc.)
Garanzia	Consultare il servizio post-vendita Bosch

Domande frequenti - ADVANCEDROTAK 590 BOSCH

Qual è la larghezza di taglio del tagliaerba AdvancedRotak 590 ?

La larghezza di taglio è di 38 cm, ideale per giardini di medie dimensioni.

Come regolare l'altezza di taglio?

L'altezza di taglio si regola facilmente da 25 a 70 mm tramite una leva centrale. Adattatela alla lunghezza dell'erba.

Qual è l'autonomia della batteria?

Con la batteria da 4,0 Ah fornita, l'autonomia può raggiungere 500 m² per erba fine e asciutta. L'autonomia dipende dall'altezza di taglio e dalle condizioni dell'erba.

Posso usare una batteria di diversa capacità?

Sì, il tagliaerba accetta batterie Bosch 36 V da 2,0 Ah, 4,0 Ah e 6,0 Ah. Utilizzate una batteria più grande per aumentare l'autonomia.

Come manutenere le lame?

Indossate guanti. Controllate regolarmente lo stato delle lame. Se sono smussate, sostituitele con lame originali Bosch. Stringete la vite della lama a 27 Nm.

Cosa fare se il tagliaerba non si avvia?

Verificate che la batteria sia carica e inserita correttamente. Assicuratevi che l'interruttore (sezionatore) sia premuto. Se il problema persiste, lasciate raffreddare il motore o contattate il servizio assistenza Bosch.

Il tagliaerba può raccogliere le foglie?

Sì, la forma della lama permette di raccogliere le foglie autunnali. Utilizzate l'altezza di taglio massima e verificate che nessun oggetto ostacoli.

Qual è il livello sonoro del tagliaerba?

Il livello di pressione acustica è di 76 dB(A) e la potenza acustica garantita è di 88 dB(A). Indossate una protezione uditiva se necessario.

Come pulire il tagliaerba?

Spegnete l'apparecchio, rimuovete la batteria e l'interruttore. Utilizzate una spazzola asciutta e morbida. Non usate idropulitrici né acqua.

Dove trovare i ricambi?

I ricambi (lame, batteria, caricabatterie) sono disponibili sul sito Bosch o presso il servizio post-vendita. Indicate il numero articolo a 10 cifre dell'apparecchio.

MANUALE UTENTE ADVANCEDROTAK 590 BOSCH

Indicazioni di sicurezza

Attenzione! Leggere attentamente le istruzioni sotto indicate. Acquisire dimestichezza con gli elementi di lavoro ed il corretto utilizzo del prodotto. Conservare in luogo sicuro il presente manuale di istruzioni d'uso per eventuali necessità future.

Spiegazione dei simboli presenti sull'apparecchio per il giardinaggio, stazione di ricarica e batteria ricaricabile

Allarme generale di pericolo.

Leggere le istruzioni d'uso.

Accertarsi che persone eventualmente presenti nei dintorni non rischino lesioni da corpi proiettati all'esterno.

Avvertenza: Tenere una distanza di sicurezza dal prodotto se lo stesso sta lavoran-

do.

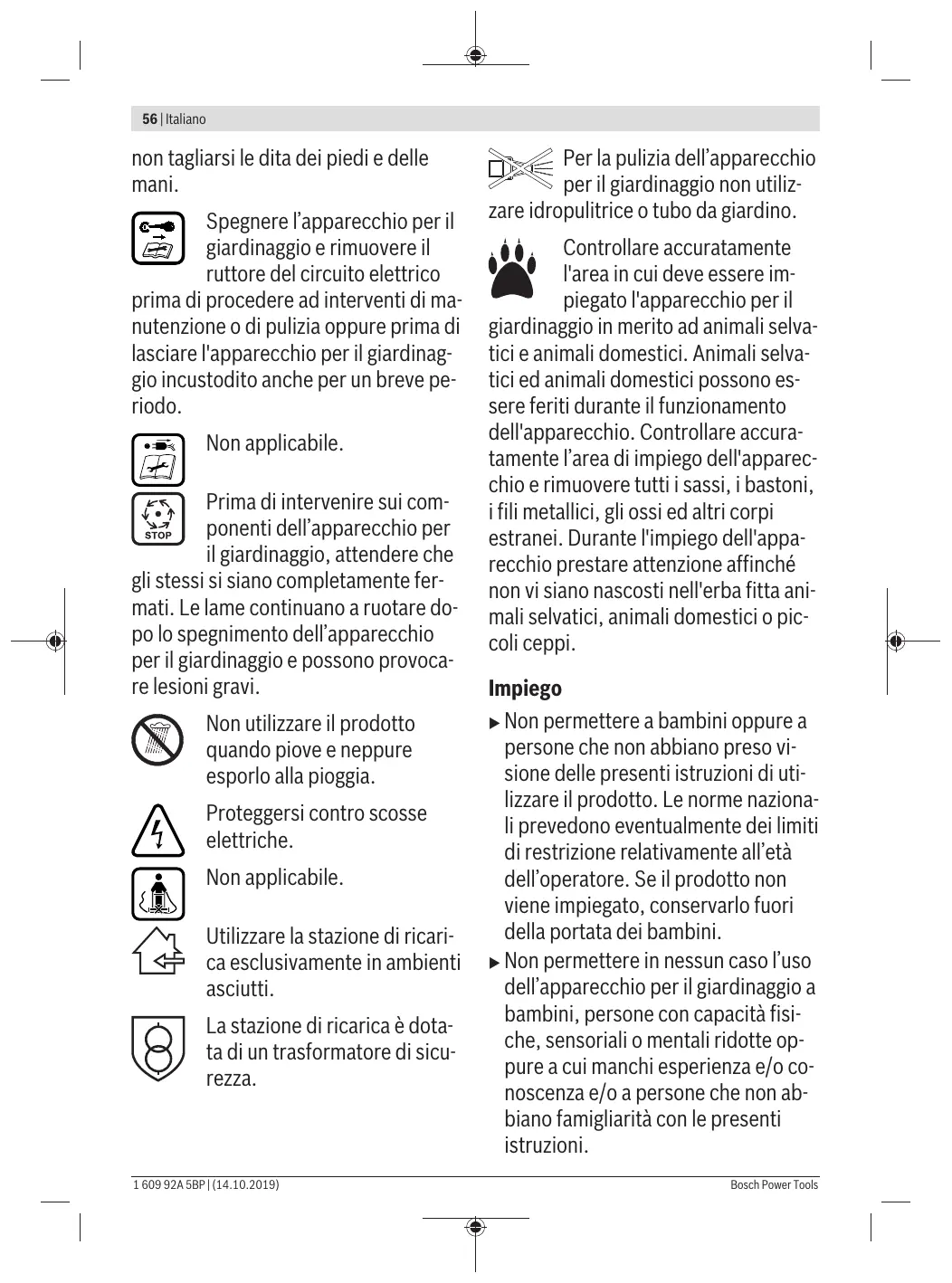

Attenzione: Non toccare le lame rotanti. Le lame sono affilate. Prestare attenzione a

non tagliarsi le dita dei piedi e delle mani.

Spegnere l'apparecchio per il giardinaggio e rimuovere il fusibile del circuito elettrico

prima di procedere ad interventi di manutenzione o di pulizia oppure prima di lasciare l'apparecchio per il giardinaggio incustodito anche per un breve periodo.

Non applicabile.

Prima di intervenire sui componenti dell'apparecchio per il giardinaggio, attendere che

gli stessi si siano completamente fermati. Le lame continuano a ruotare dopo lo spegnimento dell'apparecchio per il giardinaggio e possono provocare lesioni gravi.

Non utilizzare il prodotto quando piove, né esporlo alla pioggia.

Proteggersi contro le scosse elettriche.

Non applicabile.

Utilizzare la stazione di ricarica esclusivamente in ambienti asciutti.

La stazione di ricarica è dotata di un trasformatore di sicurezza.

Per la pulizia dell'apparecchio per il giardinaggio non utilizzare idropulitrice o tubo da giardino.

Controllare accuratamente l'area in cui deve essere impiegato l'apparecchio per il

giardinaggio in merito ad animali selvatici e animali domestici. Animali selvatici ed animali domestici possono essere feriti durante il funzionamento dell'apparecchio. Controllare accuratamente l'area di impiego dell'apparecchio e rimuovere tutti i sassi, i bastoni, i fili metallici, gli ossi ed altri corpi estranei. Durante l'impiego dell'apparecchio prestare attenzione affinché non vi siano nascosti nell'erba fitta animali selvatici, animali domestici o piccoli ceppi.

Impiego

Non permettere a bambini oppure a persone che non abbiano preso visione delle presenti istruzioni di utilizzare il prodotto. Le norme nazionali prevedono eventualmente dei limiti di restrizione relativamente all'età dell'operatore. Se il prodotto non viene impiegato, conservarlo fuori dalla portata dei bambini. Non permettere in nessun caso l'uso dell'apparecchio per il giardinaggio a bambini, persone con capacità fisiche, sensoriali o mentali ridotte oppure a cui manchi esperienza e/o conoscenza e/o a persone che non abbiano familiarità con le presenti istruzioni.

I bambini dovrebbero essere sorvegliati per assicurarsi che non giochino con il prodotto. Non utilizzare mai l'apparecchio per il giardinaggio quando nelle immediate vicinanze vi sono persone ed in modo particolare bambini oppure animali domestici. L'operatore è responsabile degli incidenti o dei rischi in cui possono incorrere le altre persone o le loro proprietà. ▶ Durante l'impiego del prodotto non indossare scarpe di gomma aperte o sandali. Portare sempre robuste scarpe di sicurezza e pantaloni lunghi. - Ispezionare accuratamente la superficie da lavorare ed avere cura di rimuovere eventuali pietre, bastoni, fili metallici, ossi e qualunque altro tipo di corpo estraneo. - Prima dell'impiego controllare sempre visivamente che le lame, le viti delle lame ed il gruppo di taglio non siano usurati o danneggiati. Al fine di evitare squilibri, in caso di usura o danneggiamento delle lame e delle viti delle lame, sostituire sempre la serie completa. Procedere alla tosatura dell'erba solamente di giorno o con una buona illuminazione artificiale. Con cattive condizioni meteorologiche, in modo particolare in caso di un temporale che si sta avvicinando, non lavorare con il tosaerba.

Se possibile, evitare di utilizzare l'apparecchio per il giardinaggio sull'erba bagnata. Camminare sempre e non correre mai. Non utilizzare mai l'apparecchio per il giardinaggio con dispositivi di protezione e coperture difettosi o senza dispositivi di sicurezza, come ad esempio il deflettore protettivo e/o il cestello raccoglierba. Si consiglia di indossare una protezione per l'udito per la propria protezione. Non utilizzare il prodotto in caso di stanchezza o di malattia, oppure sotto l'effetto di bevande alcoliche, droghe o medicinali. La tosatura dell'erba sulle scarpate può essere pericolosa:

• Non tosare l'erba su pendenze eccessivamente ripide.

In caso di superfici con una certa pendenza oppure in caso di erba bagnata, prestare attenzione a non scivolare.

• In caso di superfici con una certa pendenza, tosare l'erba trasversalmente e non procedere mai in senso perpendicolare alla pendenza.
• Porre estrema cautela nell'invertire la direzione sulle pendenze.

Operare con estrema attenzione quando si arretra o quando si tira l'apparecchio per il giardinaggio. Durante la tosatura dell'erba, avere cura di spingere l'apparecchio per il giardinaggio sempre in avanti e di

non tirarlo mai in direzione del proprio corpo.

Le lame devono essere sempre completamente ferme prima di ribaltare l'apparecchio per il giardinaggio per il trasporto, quando si devono attraversare superfici prive di erba e quando si trasporta lo stesso all'area da tosare o da essa. Durante l'operazione di accensione o avviamento del motore, non ribaltare l'apparecchio per il giardinaggio. Accendere l'apparecchio per il giardinaggio come descritto nelle istruzioni d'uso e fare attenzione che i piedi siano a distanza sufficiente dalle parti rotanti. Non mettere le mani e i piedi vicino o sotto le parti rotanti. Lavorando con l'apparecchio per il giardinaggio, mantenere sempre una certa distanza dalla zona di espulsione. Non sollevare né trasportare mai l'apparecchio per il giardinaggio con il motore in funzione. Prestare attenzione affinché durante il magazzinaggio l'apparecchio per il giardinaggio appoggi sul pavimento con tutte e 4 le ruote. Sollevare l'apparecchio per il giardinaggio afferrandolo esclusivamente per l'impugnatura. Trattare con attenzione l'impugnatura. Non effettuare alcuna modifica al prodotto. Modifiche illecite possono

pregiudicare la sicurezza del prodotto e causare un aumento della rumorosità e delle vibrazioni.

Raccolta foglie

La lama raccoglie foglie è modellata in modo tale da poter raccogliere le foglie autunnali dal prato. Affinché questa funzione ottenga un risultato ottimale, è necessario osservare quanto segue:

• Raccogliere le foglie esclusivamente ad altezza di taglio massima.
• Raccogliere le foglie esclusivamente sul proprio prato.
• Prima della raccolta foglie, ispezionare la superficie di lavoro e tenere lontano persone, animali domestici, oggetti in vetro ed auto.

Rimozione dell'interruttore del circuito elettrico

• Ogni qualvolta si lascia l'apparecchio per il giardinaggio incustodito.
• Prima dell'eliminazione di bloccaggi.
• Prima di effettuare controlli, interventi di pulizia oppure lavori all'apparecchio per il giardinaggio.
• In seguito ad una collisione con corpi estranei; controllare immediatamente l'apparecchio per il giardinaggio in merito a danneggiamenti e, se necessario, sostituire la lama.
• Se l'apparecchio per il giardinaggio inizia a vibrare in modo insolito (controllare immediatamente).

Manutenzione

Indossare sempre guanti da giardinaggio quando si maneggia o si lavora nel settore delle lame taglienti. Assicurarsi sempre che tutti i dadi, i perni e le viti siano ben serrati affinché sia possibile lavorare in modo sicuro con il prodotto. Controllare regolarmente il cestello raccoglierba in merito a usura e danni. Controllare il prodotto e, per ragioni di sicurezza, sostituire parti usurate o danneggiate. Utilizzare esclusivamente lame da taglio previste per l'apparecchio per il giardinaggio. Accertarsi che le parti di ricambio da sostituire provengano da Bosch. Prima del magazzinaggio, assicurarsi che il prodotto sia pulito e libero da residui. Se necessario, pulire con una spazzola morbida ed asciutta.

Indicazioni di sicurezza e indicazioni per l'uso ottimale della batteria ricaricabile

Assicurarsi che l'apparecchio per il giardinaggio sia spento e che l'interruttore del circuito elettrico sia rimosso prima di inserire la batteria ricaricabile. L'inserimento di una batteria ricaricabile in un apparecchio per il giardinaggio acceso può causare incidenti. Utilizzare esclusivamente batterie ricaricabili Bosch previste per questo apparecchio per il giardinaggio. L'impiego di batterie ricaricabili diverse da quelle consigliate potrà comportare il pericolo di lesioni e d'incendio. Non aprire la batteria. Vi è rischio di cortocircuito.

Proteggere la batteria ricaricabile dal calore (ad es. da fonti di calore e dall'irradiamento solare continuo), dal fuoco, dall'acqua e dall'umidità. Vi è pericolo di esplosione.

Non avvicinare la batteria ricaricabile non utilizzata a fermagli, monete, chiavi, chiodi, viti oppure altri piccoli oggetti metallici che potrebbero provocare un'esclusione dei contatti. Un corto circuito tra i contatti delle batterie ricaricabili può provocare bruciature oppure lo sviluppo di incendi. In caso di danneggiamento ed un uso non corretto della batteria ricaricabile possono fuoriuscire vapori. Areare l'area e, in caso di disturbi, consultare un medico. I vapori sono irritanti per le vie respiratorie. Utilizzare la batteria solo per prodotti del produttore. Soltanto in questo modo la batteria verrà protetta da pericolosi sovraccarichi. ▶ Qualora si utilizzino oggetti appuntiti, come ad es. chiodi o cacciaviti, oppure se si esercita forza dall'esterno, la batteria potrebbe danneggiarsi. Potrebbe verificarsi un cortocircuito interno e la batteria potrebbe incendiarsi, emettere fumo, esplodere o surriscaldarsi. Non mettere la batteria ricaricabile in corto circuito. Vi è concreto pericolo di esplosione! Proteggere la batteria ricaricabile da umidità ed acqua. - Immagazzinare l'apparecchio per il giardinaggio e la batteria ricaricabile esclusivamente nel campo di temperatura tra -20°C e 50°C. Ad es. in estate non lasciare in auto la batteria ricaricabile. ▶ Pulire di tanto in tanto le fessure di ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto.

Indicazioni di sicurezza per stazioni di ricarica

Leggere tutte le indicazioni di sicurezza e le istruzioni operative. La mancata osservanza delle indicazioni e delle avvertenze sulla sicurezza può causare scosse elettriche, in-

cendi e/o lesioni di grave entità.

Conservare tutte le avvertenze di sicurezza e le istruzioni operative per esigenze future.

Utilizzare la stazione di ricarica esclusivamente se sono state completamente valutate tutte le funzioni e non sono state effettuate limitazioni oppure sono state mantenute le relative istruzioni.

Non permettere in nessun caso l'uso della stazione di ricarica a bambini, persone con capacità fisiche, sensoriali o mentali ridotte oppure a cui manchi esperienza e/o conoscenza e/o a persone che non abbiano familiarità con le presenti istruzioni. Le norme nazionali prevedono eventual-

mente dei limiti di restrizione relativamente all'età dell'operatore.

▶ Sorvegliare i bambini. In questo modo viene assicurato che i bambini non giochino con la stazione di ricarica. Ricaricare esclusivamente batterie ricaricabili agli ioni di litio Bosch a partire da un'autonomia di 2,0Ah (a partire da 10 elementi della batteria ricaricabile). La tensione della batteria ricaricabile deve essere adatta alla tensione di ricarica della stazione di ricarica. Non effettuare la ricarica su batterie non ricaricabili. In caso contrario, sussiste pericolo di incendio ed esplosione.

Custodire la stazione di ricarica al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in una stazione di ricarica aumenta il rischio di scossa elettrica.

Mantenere pulito il caricabatteria. La presenza di sporco può causare folgorazioni. Prima di ogni utilizzo, controllare il caricabatteria, il cavo e il relativo connettore. Non utilizzare il caricabatteria qualora si rilevino danni. Non aprire il caricabatteria e farlo riparare esclusivamente da personale specializzato, utilizzando solamente parti di ricambio originali. La presenza di danni in caricabatterie, cavi o connettori aumenta il rischio di folgorazione. Non utilizzare il caricabatteria su superfici facilmente infiammabili (ad es. carta, prodotti tessili ecc.), né in ambienti infiammabili. Poiché il caricabatteria si riscalda in fase di ricarica, vi è rischio d'incendio. Non coprire le feritoie di aerazione della stazione di ricarica. In caso contrario la stazione di ricarica potrebbe surriscaldarsi e non funzionare più correttamente.

Per una maggiore sicurezza elettrica si raccomanda l'impiego di un interruttore di sicurezza per correnti di guasto con una corrente d'intervento max. di 30 mA. Prima dell'impiego controllare sempre l'interruttore di sicurezza per correnti di guasto.

Simboli

I simboli riportati di seguito sono importanti per la lettura e la comprensione delle istruzioni d'uso. Memorizzare i simboli ed il loro significato. Un'interpretazione corretta dei simboli contribuisce a utilizzare meglio ed in modo più sicuro il prodotto.

Simbolo	Significato
	Direzione di movimento
	Direzione di reazione
	Mettere i guanti di protezione
	Peso
	Accensione
	Spegnimento
	Operazione permessa
	Operazione vietata
CLICK!	Rumore percettibile
	Accessori/parti di ricambio

Uso conforme alle norme

Questo apparecchio per il giardinaggio è stato progettato per tosare l'erba di prati in settori privati.

L'apparecchio per il giardinaggio non è destinato al taglio delle siepi, alla tosatura dei bordi, alla triturazione ecc.

L'apparecchio per il giardinaggio è previsto per la tosatura dell'erba ad altezza terreno.

Dati tecnici

Tosaerba		Universal Rotak 36-550	Universal Rotak 36-555	Universal Rotak 36-560	Universal Rotak 36-590	Universal Rotak 36-670
Codice prodotto		3 600 HB9 5053 600 HB9 573	3 600 HB9 508	3 600 HB9 5063 600 HB9 574	3 600 HB9 509	3 600 HB9 507
Tensione nominale	V	36	36	36	36	36
Larghezza della scatola della lama	cm	38	38	38	38	38

Italiano | 61

Tosaerba		Universal Rotak 36-550	Universal Rotak 36-555	Universal Rotak 36-560	Universal Rotak 36-590	Universal Rotak 36-670
Altezza di taglio	mm	25 - 70	25 - 70	25 - 70	25 - 70	25 - 70
Volume, sacco racco-glierba	I	40	40	40	40	40
Peso in funzione della EPTA-Procedure 01:2014	kg	15,0	15,0	14,0	15,0	15,0
Numero di series				Vedi targhetta del tipo sull'apparecchio per il giardinaggio
Temperatura ambiente consentita
- Durante la ricarica	°C	0 ... +45	0 ... +45	0 ... +45	0 ... +45	0 ... +45
- durante il funzione-mento	°C	+5 ... +50	+5 ... +50	+5 ... +50	+5 ... +50	+5 ... +50
- durante il magazinaggio	°C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Batteria ricaricabile		Ioni di litio	Ioni di litio	Ioni di litio	Ioni di litio	Ioni di litio
Tensione nominale	V	36	36	36	36	36
Codice prodotto/autonomia
- 2 607 336 913/1 607 A35 02V	Ah	-	-	2 x 2,0	-	-
- 2 607 336 915/2 607 337 047	Ah	4,0	4,0	-	4,0	-
- 1 607 A35 058	Ah	-	-	-	-	6,0
Numero degli elementi della batteria ricaricabile
- 2 607 336 913/1 607 A35 02V		-	-	10	-	-
- 2 607 336 915/2 607 337 047		20	20	-	20	-
- 1 607 A35 058		-	-	-	-	20

Tutti i valori indicati nelle presenti istruzioni sono stati misurati per l'impiego al di sotto o pari a 2000 metri sopra il livello del mare.

Stazione di ricarica		AL 3620 CV	AL 36V-20
Codice prodotto	EU	2 607 225 657	2 607 226 273
	UK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
Corrente di carica	A	2,0	2,0
Tempo di ricarica (a batteria scarica)
- Batteria ricaricabile con 2,0 Ah	min	65	65
- Batteria ricaricabile con 4,0 Ah	min	125	125
- Batteria ricaricabile con 6,0 Ah	min	185	185
Peso in funzione della EPTA-Procedure 01:2014	kg	0,55	0,55
Classe di sicurezza		☐/II	☐/II

Informazioni sulla rumorosità e sulle vibrazioni

	Universal Rotak 36-550	Universal Rotak 36-555	Universal Rotak 36-560	Universal Rotak 36-590	Universal Rotak 36-670
	3600 HB9 505	3600 HB9 508	3600 HB9 506	3600 HB9 509	3600 HB9 507
	3600 HB9 573		3600 HB9 574

Valori di emissione acustica rilevati conformemente a EN 60335-2-77

Il livello di rumore stimato A dell'apparecchio ammonta normalmente:

- Livello di pressione acustica	dB(A)	76	76	76	76	76
- Livello di potenza sonora	dB(A)	88	88	88	88	88
- Incertezza della mi-sura K	dB	= 2,0	= 2,0	= 2,0	= 2,0	= 2,0

Valori complessivi di oscillazione ah (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemente alla EN 60335-2-77

- Valore di emissio- ne dell'oscillazione ah	m/s2	< 2,5	< 2,5	< 2,5	< 2,5	< 2,5
- Incertezza della mi- sura K	m/s2	=1,5	=1,5	=1,5	=1,5	=1,5

Montaggio ed uso

Scopo dell'operazione	Figura	Pagina
Volume di fornituraA)	A	325
Montaggio dell'impugnatura	B	326
Regolazione dell'altezza di lavoro
Insetimento/rimozione del cestello racoglierba	C	327
Regolazione dell'altezza di taglio	D	327
Applicazione della batteria ricaricabile	E	328
Funzionamento-Inserimento del ruttore del circuito elettrico	F	329
- Accensione
-Tosatura dell'erba
-Spegnimento
-Rimozione del ruttore del circuito elettrico
Rimozione della batteria ricaricabile	G	330
Indicazione operativa "tagliare l'erba"	H	330
Indicatore del livello di riempimento ce-stello raccoglierba vuoto/piano	I	331
Manutenzione dellalama/cambio della Lama	J	331
Selezione accessori	K	332

A) L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel programma accessori.

Messa in funzione

Per la Vostra sicurezza

Attenzione! Spegnere l'apparecchio per il giardinaggio, rimuovere la spina del circuito elettrico e togliere la batteria ricaricabile prima di effettuare interventi di manutenzione o di pulizia. Lo stesso vale se il cavo dell'interruttore dovesse essere danneggiato, tagliato oppure aggrovigliato. Le lame continuano a ruotare ancora per alcuni secondi dopo lo spegnimento dell'apparecchio per il giardinaggio. Attenzione: Non toccare la lama di taglio rotante.

Ricarica della batteria

La batteria ricaricabile è dotata di un controllo della temperatura che consente una ricarica esclusivamente nel campo di temperatura tra 0°C e 35°C. In questo modo viene ottenuta un'elevata durata della batteria ricaricabile.

Nota: La batteria ricaricabile viene fornita parzialmente carica. Per garantire l'intera potenza della batteria ricaricabile, prima del primo impiego ricaricare completamente la batteria ricaricabile nella stazione di ricarica.

La batteria ricaricabile agli ioni di litio può essere ricaricata in qualsiasi momento senza ridurne la durata. Un'interruzione dell'operazione di ricarica non danneggia la batteria ricaricabile.

La batteria ricaricabile agli ioni di litio è protetta dalla "Electronic Cell Protection (ECP)" contro lo scaricamento completo. In caso di batteria scarica, l'apparecchio viene spento tra

mite un interruttore automatico: L'apparecchio per il giardinaggio non funziona più.

Dopo lo spegnimento automatico dell'apparecchio, non premere ulteriormente l'interruttore di avvio/arresto. La batteria ricaricabile potrebbe subire dei danni.

Attenersi alle indicazioni per lo smaltimento della batteria ricaricabile.

Inserimento/rimozione della batteria ricaricabile

Nota: Se non vengono utilizzate batterie ricaricabili adatte, possono verificarsi funzionamenti difettosi o è possibile il danneggiamento dell'apparecchio.

Inserire la batteria carica. Assicurarsi che la batteria ricaricabile sia inserita completamente.

Per la rimozione della batteria ricaricabile dall'apparecchio, premere il tasto di sbloccaggio della batteria ricaricabile e togliere la batteria.

Operazione di ricarica

L'operazione di ricarica inizia non appena la spina di rete della stazione di ricarica viene inserita nella presa e la batteria ricaricabile viene inserita nella stazione di ricarica.

Grazie all'intelligente procedimento di ricarica, lo stato di carica della batteria viene riconosciuto automaticamente e, in base alla temperatura della batteria e alla tensione, viene selezionata la corrente di carica ottimale.

In questo modo la batteria ricaricabile viene protetta e, conservandola nella stazione di ricarica, rimane sempre completamente carica.

Significato degli elementi indicatori sulla stazione di ricarica (AL 3620 CV/AL 3640 CV/AL 36V-20)

Operazione di ricarica rapida

L'operazione di ricarica rapida viene segnalata dal lampeggio dell'indicatore di carica della batteria verde.

Elemento indicatore sulla batteria ricaricabile: Durante l'operazione di ricarica i tre LED verdi sono illuminati uno dopo l'altro e si spengono brevemente. La batteria ricaricabile è completamente carica quando i tre LED verdi sono illuminati permanentemente. Circa 5 minuti dopo che la batteria ricaricabile è stata ricaricata completamente, i tre LED verdi si spengono di nuovo.

Nota: L'operazione di ricarica rapida è possibile esclusivamente se la temperatura della batteria ricaricabile si trova nel campo di temperatura di carica ammissibile, vedi paragrafo "Dati tecnici".

Batteria carica

La luce continua dell'indicatore LED verde segnala che la batteria è completamente carica. Inoltre, per la durata di ca. 2 secondi viene

emesso un segnale acustico che segnala che la batteria è stata ricaricata completamente.

Una volta terminata l'operazione, la batteria ricaricabile può essere estratta ed è pronta per l'uso immediato.

Se la batteria ricaricabile non è inserita, la luce continua dell'indicatore LED segnala che la spina di rete è inserita nella presa di corrente e che la stazione di ricarica è pronta per l'uso.

Temperatura della batteria ricaricabile inferiore a 0 °C oppure superiore a 45 °C

La luce continua dell'indicatore LED rosso segnala che la temperatura della batteria si trova al di fuori del campo di temperatura di carica

ammissibile, vedi paragrafo "Dati tecnici". Non appena viene raggiunto il campo di temperatura ammissibile, la stazione di ricarica passa automaticamente alla ricarica rapida.

Se la temperatura della batteria ricaricabile si trovava al di fuori del campo di temperatura di carica ammissibile, inserendola nella stazione di ricarica si accende il LED rosso della batteria ricaricabile.

Operazione di ricarica impossibile

Nel caso fosse presente un'altra anomalia dell'operazione di ricarica, la stessa viene segnalata tramite lampeggio dell'indicatore LED

rosso.

L'operazione di ricarica non può essere avviata e la ricarica della batteria non è possibile (vedi paragrafo "Individuazione dei guasti").

Istruzioni per la ricarica

In caso di cicli di ricarica continui oppure in caso di operazioni di ricarica successive senza interruzione, la stazione di ricarica si può riscaldare. Questo fatto non è comunque preoccupante e non è indice di un difetto tecnico della stazione di ricarica stessa.

Un tempo di funzionamento notevolmente ridotto durante la ricarica indica che la batteria ricaricabile è consumata e deve essere sostituita.

Attenersi alle indicazioni per lo smaltimento.

Raffreddamento della batteria ricaricabile (Active Air Cooling)

Il sistema di ventilazione integrato nella stazione di ricarica controlla la temperatura della batteria inserita. Se la temperatura della batteria ricaricabile supera i 30 °C, la batteria ricaricabile viene raffreddata a una temperatura di ricarica ottimale tramite un ventilatore. Quando il ventilatore è acceso, si sente un rumore caratteristico.

Se il ventilatore non entra in funzione, significa che la temperatura della batteria è compresa nel campo di temperatura ottimale o che il ventilatore è difettoso. In questo caso si allunga la durata dell'operazione di ricarica della batteria ricaricabile.

Indicazioni operative

Indicatore dello stato di carica della batteria ricaricabile

La batteria ricaricabile è dotata di un indicatore dello stato di carica che visualizza lo stato di carica della batteria ricaricabile stessa.

L'indicatore dello stato di carica della batteria è costituito da 3 LED verdi.

Azionare il tasto per l'indicatore dello stato di carica per attivare l'indicatore dello stato di carica stesso. Dopo circa 5 secondi l'indicatore dello stato di carica si spegne automaticamente.

Lo stato di carica può essere controllato anche a batteria ricaricabile estratta.

Indicatore LED	Autonomia batteria ricari-cabile
Luce continua 3 LED verdi	≥ 2/3
Luce continua 2 LED verdi	≥ 1/3
Luce continua 1 LED verde	≤ 1/3
Luce lampeggiante 1 LED verde	Riserva

Se, dopo l'azionamento del tasto, non si illumina alcun LED, significa che la batteria ricaricabile è difettosa e deve essere sostituita.

Per motivi di sicurezza il controllo dello stato di carica può avvenire solo ad apparecchio per il giardinaggio fermo.

Durante l'operazione di ricarica i tre LED verdi sono illuminati uno dopo l'altro e si spengono brevemente. La batteria ricaricabile è completamente carica quando i tre LED verdi sono illuminati permanentemente. Circa 5 minuti dopo che la batteria ricaricabile è stata ricaricata completamente, i tre LED verdi si spengono di nuovo.

Indicatore della batteria ricaricabile per controllo della temperatura

Il LED rosso dell'indicatore per il controllo della temperatura segnala che la batteria ricaricabile oppure l'elettronica dell'apparecchio per il giardinaggio (in caso di batteria ricaricabile inserita) non è nel campo di temperatura ottimale. In questo caso l'apparecchio per il giardinaggio non funziona oppure non funziona alla potenza massima.

Controllo della temperatura della batteria ricaricabile

Il LED rosso lampeggia premendo il tasto oppure l'interruttore di avvio/arresto (in caso di batteria ricaricabile inserita): La batteria ricaricabile è al di fuori del campo di temperatura di funzionamento ammissibile.

In caso di una temperatura superiore a 70°C la batteria ricaricabile si disinserisce fino a quando la stessa è di nuovo in un campo di temperatura d'esercizio ammissibile.

Individuazione dei guasti e rimedi

Controllo della temperatura dell'elettronica dell'apparecchio per il giardinaggio

Il LED rosso è illuminato permanentemente premendo l'interruttore di avvio/arresto: La temperatura dell'elettronica dell'apparecchio per il giardinaggio è inferiore a 5°C oppure superiore a 75°C .

In caso di una temperatura superiore a 90°C l'elettronica dell'apparecchio per il giardinaggio si disinserisce sino a quando la stessa è di nuovo in un campo di temperatura d'esercizio ammissibile.

Potenza di taglio (durata della batteria ricaricabile)

La potenza di taglio (durata della batteria ricaricabile) dipende dalle caratteristiche del prato, ad es. dallo spessore dell'erba, dall'umidità, dalla lunghezza dell'erba e dall'altezza di taglio.

Se durante il taglio dell'erba l'apparecchio per il giardinaggio viene acceso e spento ripetutamente, si riduce anche in questo caso la potenza di taglio (durata della batteria ricaricabile).

Per ottimizzare la potenza di taglio (durata della batteria ricaricabile) si consiglia di tagliare l'erba spesso, di ridurre l'altezza di taglio e di camminare a velocità normale.

L'esempio riportato di seguito illustra la correlazione tra l'altezza di taglio e la potenza di taglio riferita a tre batterie ricaricabili.

Condizioni di taglio

6cm 4cm Erba molto rada, asciutta
Potenza di taglio
Batteria ricaricabile con 2,0 Ah	fino a 250 m²
Batteria ricaricabile con 4,0 Ah	fino a 500 m²
Batteria ricaricabile con 6,0 Ah	fino a 750 m²

Per prolungare la durata è possibile acquistare una batteria ricaricabile supplementare tramite un Centro di Assistenza Clienti autorizzato per utensili da giardinaggio Bosch.

Problema	Possibili cause	Rimedi
Il motore non funziona	Cagliaggio interno dell'apparecchio per il giardinaggio difettoso	Rivolgersi ad un Servizio Assistenza Clienti Bosch
	Batteria scarica	Ricaricare la batteria
	Batteria troppo fredda/troppo calda	Lasciare riscaldare/raffreddare la batteria
	Erba troppo lunga	L'altezza massima dell'erba permessa è di 30 cm con la regolazione massima dell'altezza di taglio
	La protezione del motore è scattata	Lasciare raffreddare il motore e regolare un'altezza di taglio maggiore
	Ruttore del circuito elettrico è stato inserito non correttamente/non completeness	Inserire correttamente
L'apparecchio per il giardinaggio funziona con interruzioni	Cabaggio interno dell'apparecchio per il giardinaggio difettoso	Rivolgersi ad un Servizio Assistenza Clienti Bosch
	La protezione del motore è scattata	Lasciare raffreddare il motore e regolare un'altezza di taglio maggiore
L'apparecchio per il giardinaggio lascia tracce di taglio irregolari e/o il motore lavora con dificoltà	Altezza di taglio troppo bassa	Regolare una magiore altezza di taglio
	Lamaenza filo	Sostituire la lama (vedi figura J)
	Possibile ostruzioni	Spagnere l'apparecchio per il giardinaggio e ri-muovere il ruttore del circuito elettrico
		Controllare la parte inferiore dell'apparecchio per il giardinaggio e, se necessario, eliminare l'ostruzione (mettere sempre quanti da giardino)
	Lama montata in posizione errata	Montare la lama nella posizione corretta
La lama da taglio non ruota dopo aver acceso l'apparecchio per il giardinaggio	Lama bloccata da erba	Spagnere l'apparecchio per il giardinaggio e ri-muovere il ruttore del circuito elettrico
		Elimare l'ostruzione (mettere sempre quanti da giardino)
	Dado/vite della lama allentato/allentata	Serrare saldamente dato/vite della lama (27 Nm)
Vibrazioni/rumori ec-cessivi	Dado/vite della lama allentato/allentata	Serrare saldamente dato/vite della lama (27 Nm)
	Lama danneggiata	Sostituire la lama (vedi figura J)

Batteria ricaricabile e stazione di ricarica

Problema	Possibili cause	Rimedi
L'indicatore di carica della batteria rosso lampeggia sulla stazione di ricarica Operazione di ricarica impossibile	Batteria ricaricabile non inserita (correctamente)	Inserire correttamente la batteria nella stazione di ricarica
	Contatti della batteria ricaricabile sporchi	Pulire i contatti della batteria; ad. es. inserendo ed estrando più volte la batteria, se necessario sostuire la batteria
	Batteria ricaricabile difettosa	Sostituire la batteria
Gli indicatori di carica della batteria non sono illuminati sulla stazione di ricarica	Spina di rete della stazione di ricarica non inserita (correctamente)	Inserire la spina di rete (completamente) nella presa di corrente
	Presa di corrente, cavo di rete oppure stazione di ricarica difettosi	Controllare la tensione di rete e, eventually, far controllingla stazione di ricarica pressoun un centro di Assistenza Clienti elettroutensili Bosch autorizzato

Manutenzione ed assistenza

Cura della batteria ricaricabile

Attenzione! Spegnere l'apparecchio per il giardinaggio, rimuovere il fusibile del circuito elettrico, togliere

la batteria ricaricabile ed il sacco raccoglierba prima di effettuare interventi di manutenzione o di pulizia.

Indossare sempre guanti da giardino quando si maneggia o si lavora nella zona delle lame taglienti.

Osservare le seguenti indicazioni e provvedimenti per garantire un utilizzo ottimale della batteria ricaricabile:

Proteggere la batteria ricaricabile da umidità e acqua. - Immagazzinare l'apparecchio per il giardinaggio e la batteria ricaricabile esclusivamente nel campo di temperatura tra -20 °C e 50 °C. Ad es. in estate non lasciare in auto la batteria ricaricabile. - Immagazzinare la batteria ricaricabile separatamente e non nella stazione di ricarica. - In caso di irradiamento solare diretto non lasciare la batteria ricaricabile nell'apparecchio per il giardinaggio. - La temperatura ottimale per la conservazione della batteria ricaricabile è di 5 °C. - Pulire di tanto in tanto le fessure di ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto.

Un tempo di funzionamento notevolmente ridotto durante la ricarica indica che la batteria ricaricabile è consumata e deve essere sostituita.

Servizio di assistenza e consulenza tecnica

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di identificazione del prodotto.

Svizzera

Sul sito www.bosch-pt.com/ch/it è possibile ordinare direttamente on-line i ricambi.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Italia

Tel.: [phone]

E-Mail: [e-mail]

Trasporto

Le batterie ricaricabili agli ioni di litio contenute sono soggette ai requisiti di legge relativi a merci pericolose. Le batterie ricaricabili possono essere trasportate su strada tramite l'utente senza ulteriori precauzioni.

In caso di spedizione tramite terzi (p. es.: trasporto aereo oppure spedizioniere) devono essere osservati particolari requisiti relativi ad imballo e marcatura. In questo caso per la preparazione del pezzo da spedire è necessario ricorrere ad un esperto per merce pericolosa.

Spedire batterie ricaricabili solamente se la carcassa non è danneggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria ricaricabile in modo tale che non si muova nell'imballo. Attenersi alle eventuali prescrizioni integrative nazionali.

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente apparecchi per il giardinaggio, batterie

ricaricabili, accessori ed imballaggi non più impiegabili.

Non gettare apparecchi per il giardinaggio e batterie ricaricabili/batterie tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformemente alla direttiva europea 2012/19/UE le apparecchiature elettriche ed elettroniche diventate inservibili e, in base alla direttiva europea 2006/66/CE, le batterie ricaricabili/batterie difettose o consumate devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica.

Batterie ricaricabili/Batterie:

Ioni di litio:

Osservare le istruzioni riportate nel paragrafo Trasporto.

Nederlands

it 2000/14/CE: livello di potenza sonora misurato 88 dB(A), incertezza K = 2,0 dB, livello di potenza sonora garantito 88 dB(A)

Procedimento di valutazione della conformità secondo l'Allegato VI. Categoria prodotto: 32

Ente incaricato: DEKRA Certification B.V. Meander 1051, 6825 MJ Arnhem, Netherlands, Nr.0344

Documentazione Tecnica presso:

n1 2000/14/EG: gemeten geluidsvermögensniveau 88 dB(A), onzekerheid K = 2,0 dB, gegardeerd geluidsvermögensniveau 88 dB(A)
