BRUGSANVISNING RCGK-BC96 Royal Catering

værdi beskrivelse	værdi værdi
Produktnavn	Blast chiller
Model	RCGK-BC96	RCGK-BC30	RCGK-BC276
Forsyning Spænding [VAC] /Frekvens [HZ]	230/50
Effektvurdering [W]	550		1350
Indgangsstrøm [A]	3,6	3,2	6,7
Strømforbrug under afrimning [A]	6	3,5	8,5
Styrkeforbrug under afrimning [W]	1300	700	1650
Type af kølemedie	R290
Mængde af kølemedie [g]	148	110	2 x 148
Type af skumdannende middel	C5H10 (cyklopentane)
Strømforbrug ved køling [kWh/kg]	0,11 0,16 0,10
Strømforsyning til apparatet forbrug ifrysning [kWh/kg]	0,40 0,75 0,54
Varmestrøm af fødevareprobe [W]	30
Kapacitet [L]	96	29,5	276
Beskyttelsesklasse	I
Klimaklasse	5
Mål (bredde x dybde x højde) [mm]	751x747x842	630x615x475	790x750x1560
Vægt [kg]	66	39	139
Hylder	5	3	10
Maks. vægt af hylden, ea. (kg)	5
Tilgængelige temperaturenheder	°C / °F
Type display	LCD

1. Generel beskrivelse

Denne betjeningsvejledning er beregnet til at hjælpe med sikker og pålidelig brug. Produktet er designet og fremstillet nøje efter de gældende tekniske forskrifter, ved hjælp af de nyeste teknologier og komponenter, og ved anvendelse af de højeste kvalitetsstandarder.

LÆS MANUALEN OMHYGGELIGT OG FORSTÅ DEN F∅R BRUG.

For at garantere udstyrets lange og pålidelige drift skal man sørge for korrekt betjening og vedligeholdelse af udstyret i overensstemmelse med anvisninger indeholdt i denne vejledning. De tekniske data og specifikationer angivet i denne betjeningsvejledning er aktuelle. Producenten forbeholder sig retten til at foretage eventuelle ændringer, der anses for at være en forbedring af det oprindelige produkt.

Symbolforklaring

CE	Produktet opfylder kravene, angivet i de relevante sikkerhedsstandarder.
	Læs betjeningsvejledningen inden brug.
	Produktet er genanvendeligt.
	FORSIGTIG! eller ADVARSEL! eller HUSK! angiver en specifik instruktion (generelt advarselsskilt).
	OBS! Advarsel mod elektrisk stød!
	OBS! Brandfare - brændbare materialer!

OBS! Illustrationerne i denne betjeningsvejledning er kun til reference og kan i nogle detaljer afvige fra det faktiske produkt.

Den originale version af betjeningsvejledningen er på tysk. De andre sprogversioner er oversættelser fra tysk.

2. Brugssikkerhed

Udtrykket "apparat" eller "produkt" i advarslerne og instruktionerne henviser til blæstkøleren.

2.1. Elektrisk sikkerhed

a) Stikket til apparatets netledning skal passe i stikkontakten. Du må ikke ændre stikket på nogen måde. Originale strømstik og matchende stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå at røre ved genstande med jordforbindelse, f.eks. rør, radiatorer, varmeapparater og køleskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordet, og hvis du rører ved apparatet i direkte regn, på et vådt gulv eller i et fugtigt miljø. Hvis der trænger vand ind i apparatet, er der øget risiko for beskadigelse af apparatet og elektrisk stød.
c) Brug ikke netledningen på nogen utilsigtet måde. Brug den aldrig til at bære apparatet eller til at tage stikket ud af stikkontakten. Hold netledningen væk fra varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
d) Hvis du ikke kan undgå at bruge apparatet i et vådt miljø, skal du bruge en fejlstrømsafbryder (RCD) til at tilslutte apparatet til elnettet. Brug af en RCD mindsker risikoen for elektrisk shock.
e) Brug ikke apparatet, hvis netledningen er beskadiget eller viser tegn på slitage. Få en beskadiget netledning udskiftet af en kvalificeret elektriker eller producentens tekniske service.
f) For at undgå elektrisk stød må strømkablet, stikket eller selve apparatet ikke nedsænkes i vand eller anden væske. Det er ikke tilladt at anvende udstyret på våde overflader.

2.2. Sikkerhed på arbejdspladsen

a) Hold arbejdspladsen ryddelig og godt oplyst.
b) I tilfælde af tvivl i forhold til produktets korrekte drift skal der rettes henvendelse til producentens serviceafdeling.
c) Reparationer af apparatet må kun udføres af producentens serviceafdeling. Det er forbudt at reparere udstyret selv!
d) I tilfælde af antændelse eller brand må du kun bruge pulver- eller CO2-slukkere til at slukke ilden i apparatet, hvis det er under elektrisk spænding.
e) Maskinen skal anvendes i et godt ventileret område.

f) Kontrollér regelmæssigt sikkerhedsadvarslernes tilstand. Hvis klistermærkerne er ulæselige, skal de udskiftes.

g) Gem betjeningsvejledningen til fremtidig brug. Hvis apparatet videregives til tredjemand, skal betjeningsvejledningen også afleveres sammen med apparatet.

h) Emballageelementer og små samleelementer bør opbevares utilgængeligt for børn.

i) Hold apparatet væk fra børn og dyr.

2.3. Personlig sikkerhed

a) Betjen ikke produktet, hvis du er træt, syg eller påvirket af alkohol, narkotika eller medicin, som i væsentlig grad kan forringe din evne til at betjene produktet.

b) Apparatet må kun betjenes af personer, der er i god fysisk form, som kan håndtere apparatet, og som er tilstrækkeligt uddannede, har læst denne vejledning og har modtaget undervisning i sundhed og sikkerhed.

c) Apparatet er ikke beregnet til at blive brugt af personer (herunder børn) med nedsatte mentale, sensoriske eller intellektuelle funktioner eller manglende erfaring og/eller viden, medmindre de er under opsyn af en person, der er ansvarlig for deres sikkerhed, eller har fået instruktioner af denne om, hvordan apparatet skal betjenes.

d) Vær forsigtig og brug din sunde fornuft, når du betjener produktet.

e) Udstyret er ikke et legetøj. Børn skal være under opsyn for at sikre, at de ikke leger med det.

2.4. Sikkerhedsmæssigt forsvarlig brug af udstyret

a) Maskinen må ikke betjenes, hvis ON/OFF-kontakten ikke fungerer korrekt (den tænder eller slukker ikke for maskinen). Maskiner, som ikke kan styres af betjeningselementer, er farlige, og kan ikke betjenes og skal repareres.

b) Tag stikket ud af stikkontakten før justering, rengøring eller vedligeholdelse. Denne sikkerhedsforanstaltning reducerer risikoen for utilsigtet betjening.

c) Opbevar ubrugte apparater utilgængeligt for børn og personer, der ikke er fortrolige med apparatet eller denne vejledning. Apparater er farlige i hænderne på uerfarne brugere.

d) Hold produktet i god stand.

e) Opbevar apparatet utilgængeligt for børn.

f) Produktet skal repareres og vedligeholdes af kvalificeret personale, der kun bruger originale reservedele. Dette vil sikre en sikker drift af produktet.

g) For at sikre produktets funktionsdygtighed må du ikke fjerne de fabriksmonterede dæksler eller løsne nogen bolte.

h) Ved transport og håndtering af apparatet fra lager til brugssted skal du følge de sundheds- og sikkerhedsbestemmelser for håndsving, der gælder i det land, hvor apparatet anvendes.
i) Rengør apparatet regelmæssigt for at forhindre permanente aflejringer af snavs.
j) Udstyret er ikke et legetøj. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn af en voksen.
k) Forsøg aldrig at manipulere med apparatet for at ændre dets parametre eller struktur.
I) Risiko for brand. Isoleringsgas (cyklopentane) og kølemedie er brandfarlige. Maskinen skal holdes væk fra brand- og varmekilder.
m) Hyldene skal ikke overbelastes.
n) Dæk ikke apparatets ventilationsåbninger til!
o) Opbevar ikke brændbare materialer i chokfryseren, og brug ikke elektriske apparater inde i produktet.
p) Det er forbudt at bruge andre (end dem, der anbefales af producenten) midler eller udstyr til at fremskynde afrimningsprocessen.
q) Det er forbudt at afbryde kølemediekredsløbet.
r) Man skal ikke anvende mekanisk tryk på produktet, og udsætte det for stød eller fald.
s) Det er forbudt at lægge andre genstande på fryseren.
t) Det er forbudt at lægge hænderne bag produktets kabinet, mens det er i drift. Risiko for beskadigelse af hænder!
u) Det er forbudt at komme varm mad, mad i lukkede beholdere eller udækkede væsker i produktet.
v) Det anbefales ikke at fryse produkter, der er placeret på papirbakker eller træplader.
w) Kontroller, at døren til kamret er lukket, når produkterne indsættes. Undgå at åbne døren ofte.
x) Det er forbudt at vippe fryseren under drift.

OBS! Selvom apparatet er designet til at være sikkert og er forsynet med tilstrækkelige sikkerhedsforanstaltninger, og på trods af brugen af yderligere sikkerhedsforanstaltninger, er der stadig en lav, resterende risiko for ulykke eller skade under dets drift. Det anbefales at udvise forsigtighed og sund fornuft, når du bruger det.

3. Betingelser for brug

Produktet er designet til at reducere temperaturen på mad og mad hurtigt.

Brugeren er ansvarlig for eventuelle skader forårsaget af ikke tilsigtet brug.

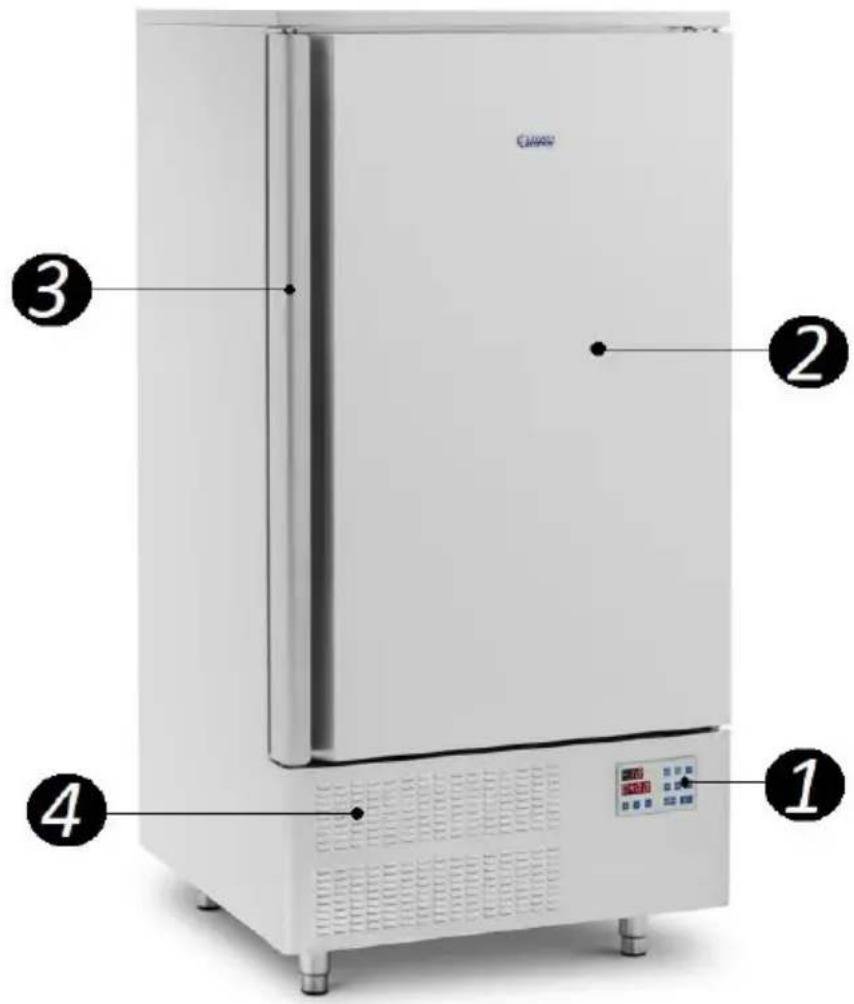

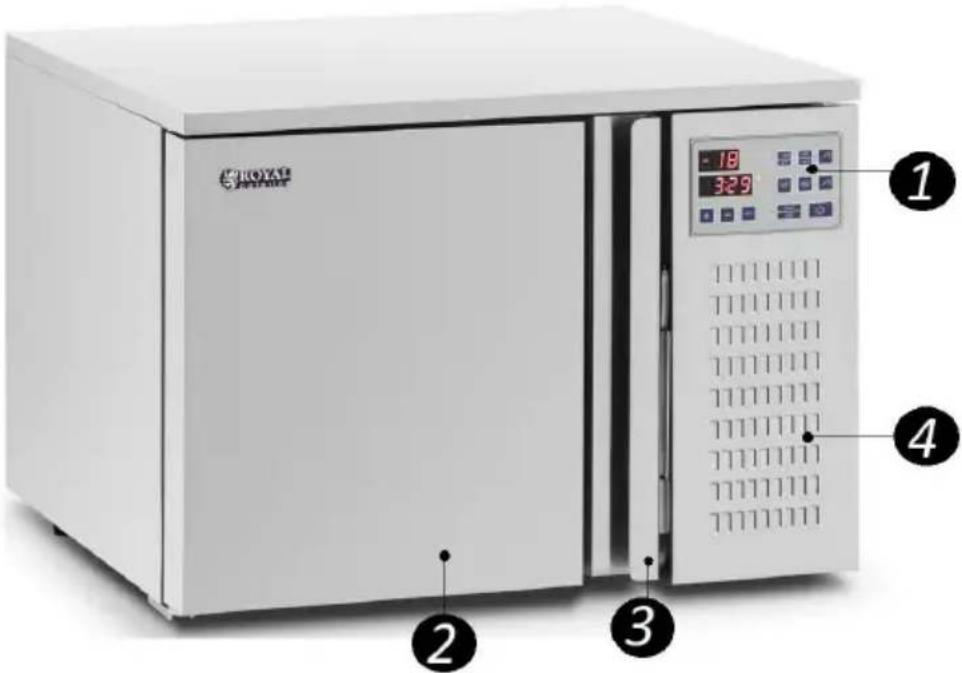

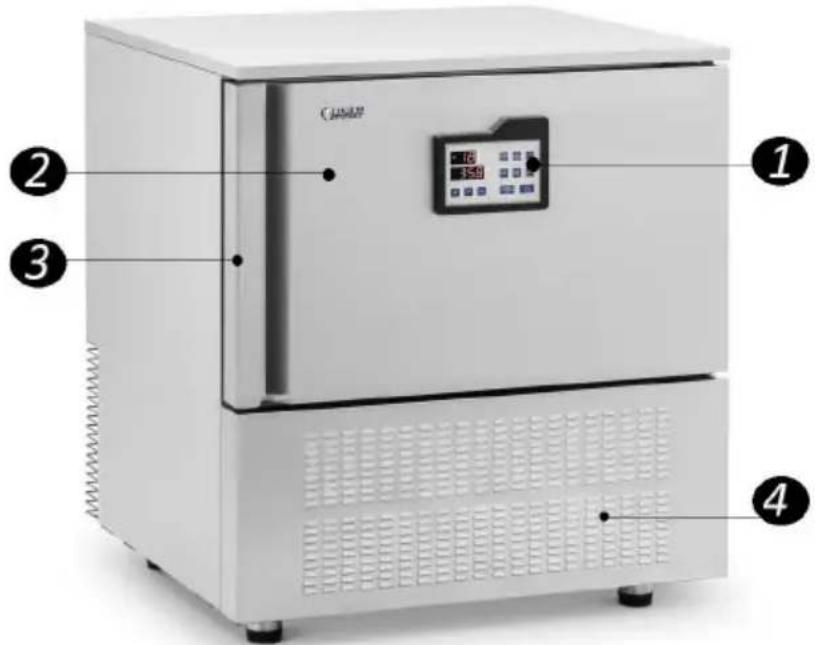

3.1. Beskrivelse af produktet

RCGK-BC96

Coda® ① ② ③ ④

RCGK-BC30

ROYX® 1 -18 3:29 2 3 4

RCGK-BC276

1. Kontrolpanel med displays

2. Kølerum

3. Håndtag

4. Ventilationsgitter

5. Tænd/Sluk-kontakt (skifter til tilstanden Drift/standby)

6. Opstart/Stop af produktet:

a) Tryk på for at starte den valgte køleproces.
b) Kølelampen lyser, og tiden til at fuldføre processen begynder at blive målt.
c) Hvis du trykker på knappen "START/STOP" igen under kølingen, stopper produktet og angiver den aktuelle temperatur inde i kølerummet/fødevareproben.

d) Tryk på knappen "START/STOP" for tredje gang for at genoptage afkølingen. Produktet begynder først at køre efter 2 minutter (forsinkelsesstart) for at holde kompressoren i den bedste stand (hyppig tænding af kompressoren på kort tid vil forkorte dens levetid). Efter de næste 2 minutter starter blæseren.

e) Hvis temperaturen inde i kølerummet er lavere end den ønskede temperatur, vil kompressoren ikke køre. Den starter kun, när temperaturen inde i kølerummet er steget til lig med eller større end den indstillede værdi.

f) Hvis du efter at have startet dybfrostprocessen [12] (ved at trykke på knappen "

), hvis madens kernetemperatur er lavere end den indstillede temperatur, vil kompressoren ikke køre. Den starter kun, när produktets temperatur stiger til eller over den indstillede værdi.

1. Opvarmning af fødevareprobe:

a) Tryk på knappen "m" for at fjerne madkernesonden fra det frosne produkt.
b) Probens opvarmningslampe lyser, og skærmen viser probens temperatur.
c) Når opvarmningsindikatoren slukker, skal du fjerne proben fra produktet.

1. Fødevareprobe:

a) Sæt spidsen af den termiske probe i fødevareproduktet.
b) Tryk på knappen "" knap. Probens lampe lyser, og skærmen viser produktets temperatur.
c) Tryk på knappen "" igen for at vende tilbage til visning af kølekammerets temperatur.

9. Nedkøling:

a) Køleprocessen tager 1 minut og 30 sekunder, hvor kølekammeret når op på 3°C (38°F).
b) For at starte processen skal du trykke på knappen "+3°C/+38°F". Skærmen viser de værdier, der er tildelt processen.
c) Tryk på knappen "START/STOP" for at opstarte.

10. Lynfrysning:

a) Chokfrysningsprocessen tager 4 minutter, hvor kølekammeret når ned på -18°C (0°F).
b) Tryk på knappen "-18°C/0°F" for at starte processen. Skærmen viser de værdier, der er tildelt processen.
c) Tryk på knappen "START/STOP" for at opstarte.

* Når processen (9)/(10) er afsluttet, skifter apparatet automatisk til madopbevaringstilstand.

11. Afrimning:

a) Tryk på for at fuldføre afrimningsprocessen.
b) Kontrollampen tændes. Når processen er fuldført, slukkes den.

* Apparatet foretager automatisk afrimning hver 6. time.

12. Dybfrysning (ved brug af fødevareprobe):

a) Sæt spidsen af den termiske probe i fødevareproduktet.
b) Tryk på tasten [12].
c) Tryk på „START/STOP“-knappen

13. Parameterindstillinger:

a) Tryk på for at indstille den ønskede temperatur og nedkølingstid.
b) Brug tasterne "+" og "-" til at justere den blinkende parameter på skærmen.
c) Indstillingsområde for varighed (tid): 00:10 - 99:59; temperaturindstillingsområde: - 30°C - 25°C (-22°F - 77°F).
d) Når justeringen er fuldført, skal du trykke på knappen "SET" for at forlade menuen for manuel parameterindstilling.

* Apparatet forlader automatisk de manuelle parameterindstillinger efter et par sekunder, uden at brugeren behøver at gøre noget, og displayet viser kølekammerets eller madkernens temperatur.

1. Reducering af værdien
2. ∅gning af værdien
3. Temperaturvisning
4. Tidsindikator

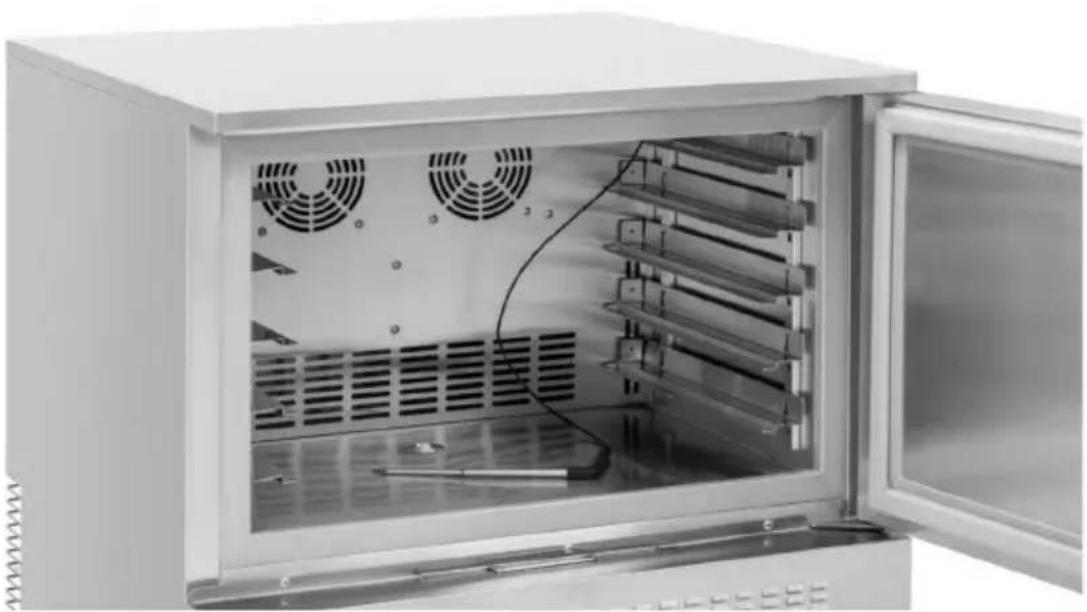

5. Fødevareprobe:

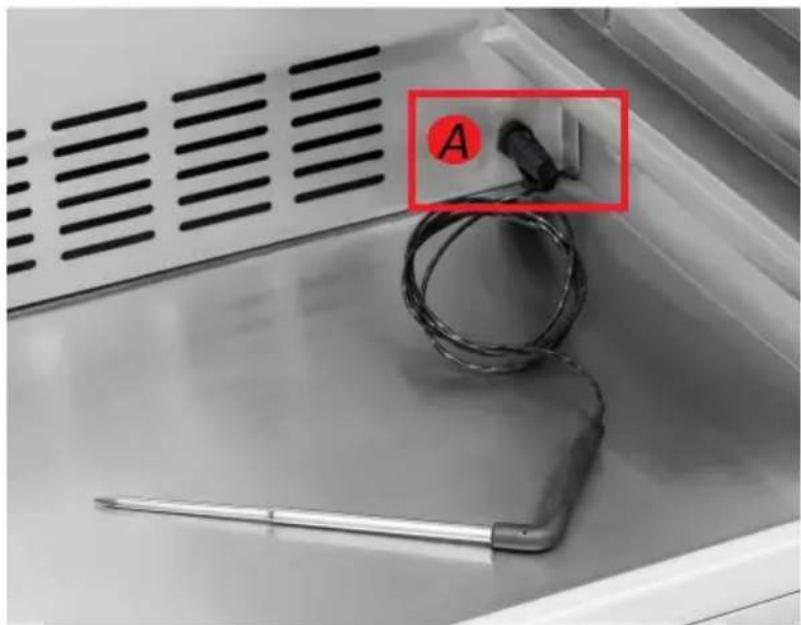

For at installere proben i apparatet skal du indsætte dens spids i den runde sokkel i kølekammeret [A].

I RCGK-BC276-modellen er stikket [A] placeret i nederste højre hjørne af kammeret, mens det i RCGK-BC96 og RCGK-BC30 er placeret i øverste højre hjørne af kammeret:

3.2. Forberedelse til arbejde

Når apparatet er blevet leveret, skal det placeres lodret og stå et par timer, før det tilsluttes lysnettet, så isoleringsgassen og kølemidlet bliver stille. Den maksimale omgivelsestemperatur og relative luftfugtighed, som ikke må overskrides, er henholdsvis +40 °C og 85 % RH. Placer apparatet, så der sikres god luftcirkulation. Hold en minimumsafstand på 10 cm fra hver væg i maskinen. Hold apparatet væk fra varme overflader. Brug altid apparatet på en plan, fast, ren, brandsikker og tør overflade og uden for rækkevidde af børn og personer med nedsat mental, sensorisk og intellektuel kapacitet. Placer apparatet, så netstikket altid kan nås. Sørg for, at netspændingen svarer til oplysningerne på typeskiltet!

Efter levering skal du vaske kølerummet med varmt vand og sarte fødevarerengøringsmidler, inden du lægger fødevarer i fryserummet for første gang. Bagefter skal det tørres og køles af.

OBS!

Før du slutter produktet til strømmen, skal du installere en 30 mA reststrømsafbryder.

3.3. Betjening af apparatet

1. Tilslut produktets strømledning til stikkontakten.

2. Tryk på kontakten [5].

3. Displayene viser den aktuelle temperatur i kølerummet og det sidst indstillede tidspunkt.

4. Indstil manuelt køletemperaturen til meget lav i 20 minutter (forkøling).
5. Vælg det ønskede arbejdsprogram, eller indstil temperaturen og nedkølingstiden manuelt.
6. Placer produkterne på hylderne, så luftstrømmen mellem dem ikke blokeres. Sørg for, at der er en lille afstand mellem produkterne. Produkter, der er for tæt på hinanden eller der er for mange af dem, kan resultere i reduceret nedkøling/nedfrysning.

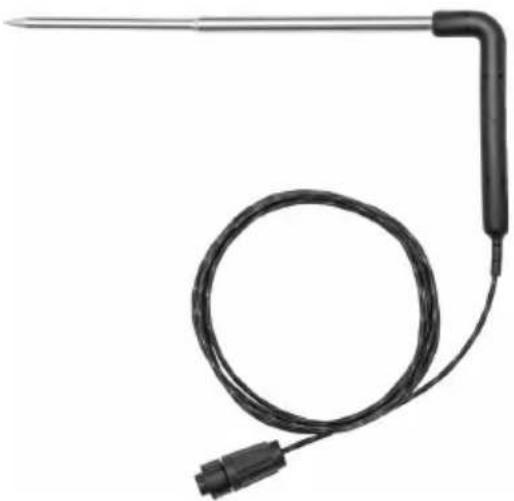

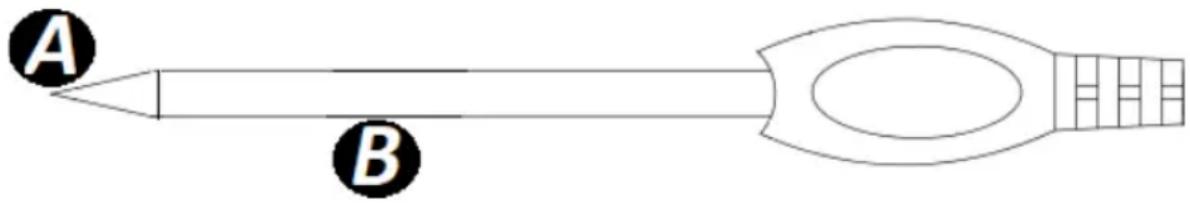

3.3.1. BRUG AF MADKERNESONDER:

A B

1. Temperatursensoren [A] er placeret for enden af proben. Hele sensoren skal indsættes i produktet under målingen. Ellers vil målingen ikke være nøjagtig.
2. Bag temperatursensoren er der en opvarmet del [B], der bruges, når proben fjernes fra frosne produkter.
3. Når temperaturen når den ønskede værdi, stopper kompressoren med at køre. Funktionen genoptages efter 2 minutter, når temperaturen er lig med eller højere end den ønskede temperatur.

3.3.2. SKIFT AF TEMPERATURENEDER:

a) Temperatura: °C-enheder; indstillingsværdi -18

b) Tid: 4:00

3.3.5. FEJLKODER:

1. HI: Temperaturen i kølerummet er for høj. Denne fejlkode vises, när temperaturen när 45°C (113°F). Tryk på knappen "START/STOP" for at starte nedkølingen. Kontroller temperaturen efter 2 timer. Hvis temperaturen ikke falder, skal du tage stikket ud af stikkontakten og kontakte producentens servicepersonale.
2. LO: Temperaturen i kølerummet er for lav. Denne fejlkode vises, når temperaturen når -45 °C (-49°F). Tryk på knappen "START/STOP" for at starte afrimningen. Kontroller temperaturen efter 2 timer. Hvis temperaturen ikke stiger, skal du tage stikket ud af stikkontakten og kontakte producentens servicepersonale.
3. E01: Fejl i tilslutningslinjen mellem kontrolpanelet og bundkortet. For at rette fejlen skal du frakoble produktet fra strømforsyningen, kontrollere kablernes tilslutning og tilstand og genstarte produktet.

a) Før hver rengøring, vedligeholdelse, udskiftning af tilbehør, og mens udstyret ikke er i brug, skal strømledningen udtages og udstyret skal lades køle helt ned.
b) Brug kun ikke-ætsende midler til rengøring af overfladerne.
c) Apparatet må kun rengøres med milde rengøringsmidler, der er beregnet til overflader i kontakt med fødevarer.
d) Efter hver rengøring skal alle komponenter tørres godt af, før apparatet bruges igen.
e) Opbevar apparatet på et tørt og køligt sted, beskyttet mod fugt og direkte sollys.
f) Sprøjt ikke apparatet med en vandstråle, og sænk det ikke ned i vand.
g) Sørg for, at der ikke kommer vand ind gennem ventilationsåbningerne i huset.
h) Kontroller produktet regelmæssigt for teknisk effektivitet og eventuelle skader.
i) Brug en blød og fugtig klud til rengøring.

j) Rengør ikke med skarpe redskaber og/eller metalredskaber (f.eks. en stålbørste eller en metalskraber), da de kan beskadige apparatets overflade.
k) Rengør ikke enheden med syreholdige stoffer, medicinske produkter, fortynder, brændstof, olie eller andre kemikalier, da de kan beskadige den.
I) Bær beskyttelseshandsker under vedligeholdelse.
m) Hvis maskinen ikke skal bruges i længere tid, skal du tømme kølemediebeholderen og lade kølerummets dør stå lidt på klem for at sikre korrekt luftcirkulation.
n) Kontroller luftfilteret regelmæssigt for snavs eller skader. Rengør eller udskift efter behov.
o) Hold øje med vandaftapningshullet. Det må ikke blokeres.
p) Efterse produktet regelmæssigt for at rengøre kondensatoren, kontrollere det elektriske kredsløb osv.
q) Rengør/udskift regelmæssigt fødevareprober, og kontroller dørtætninger for lækager. Lækage reducerer produktets ydeevne og reducerer dets levetid.

BORTSKAFFELSE F BRUGT UDSTYR.

Efter endt levetid må dette produkt ikke bortskaffes sammen med blandet husholdningsaffald, men skal afleveres til en indsamler/genbruger af affald af elektrisk og elektronisk udstyr. Det fremgår af et symbol på produktet, brugervejledningen eller emballagen. De materialer, der bruges i apparatet, kan genbruges i henhold til deres klassifikationsidentifikation. Ved at genbruge, genanvende eller anvende andre former for anvendelse af udtjente apparater yder du et væsentligt bidrag til beskyttelsen af vores miljø.

De lokale myndigheder vil give dig oplysninger om de nærmeste steder, hvor apparatet kan bortskaffes.

3.5. Problemløsning

Problem	Mulig årsag	Virkning
Kompressorkører ikke	Tabt strømforsyning	Kontroller. den magt ledning forbindelser
	Fejl på ventilatoren	Kontroller. og erstatte efter behov
	PCB-fejl
	Defekte sikringer eller relæer
	Forkert spolemodstand	Kontroller. og erstatte kompressoren, hvis det er nødvendigt
	Rullen sidder fast
Dårlig nedkøling	Frostet fordamperKølemedielækage	Afrim apparatetEfterse og udskift kølemiddelcylinderen, hvis den er defekt og genoplade medkølemiddel efterreparationerneer blevet afsluttet
	Kondensat afløb rørtilstoppet	Fjerne blokeringen
	Der er for meget mad i Kammer	Reducer mængden afprodukter
	Kontinuerlig driftstidfor længe	Tag stikket ud af apparatelysnettet i nogen tid
	Kondensat afløb rørhøj temperatur	Forkert kølemedie
	Dårlig placering af apparatet (fryseren står i direkte sollyseller i nærheden af envarmekilde)	Flyt produktet i skyggen ogvæk fra varmekilder
	Dørtætning lækker	Udskift tætningen med en ny.
	Temperaturindstilling forhøj	Reducer den temperaturIndstilling
	Termostatsensorens positionukorrekt	Reguler.
	Termostat fejl	Udskift termostaten.

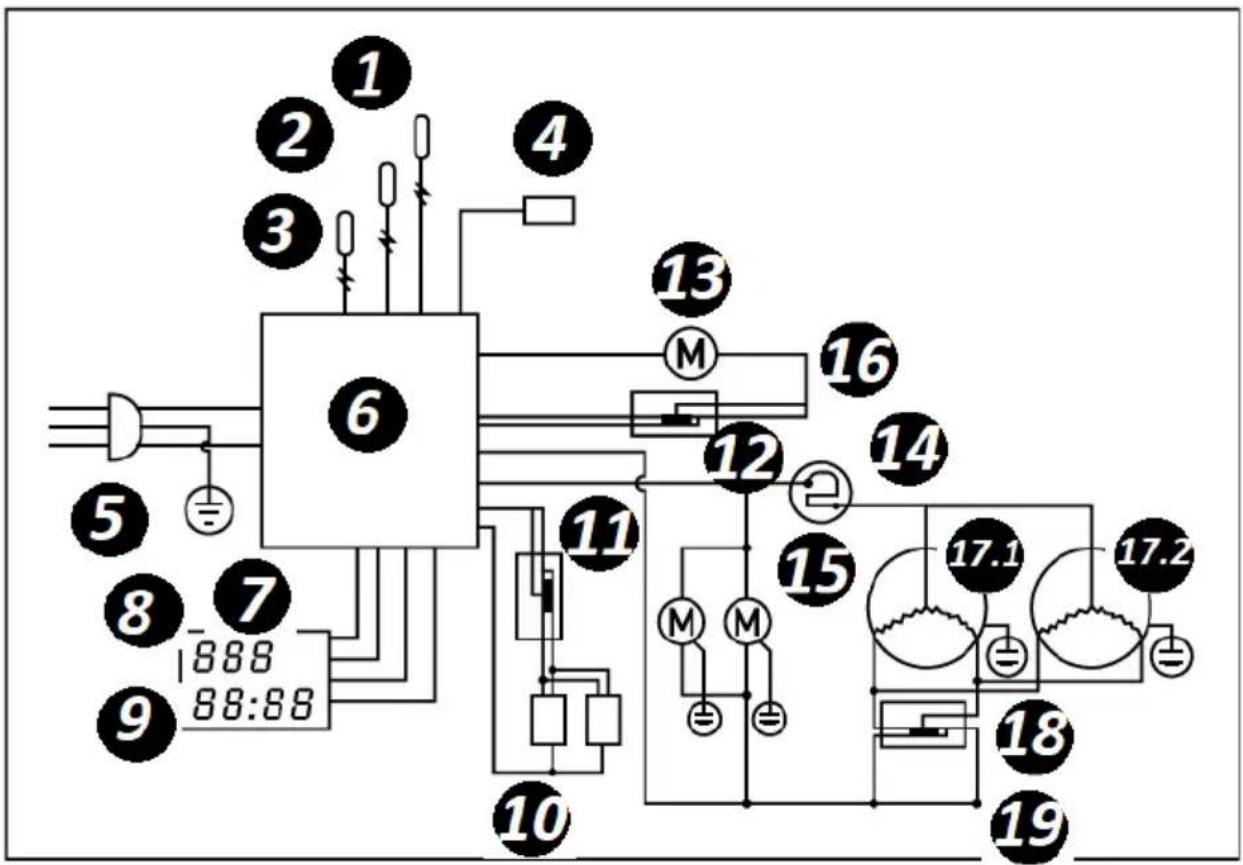

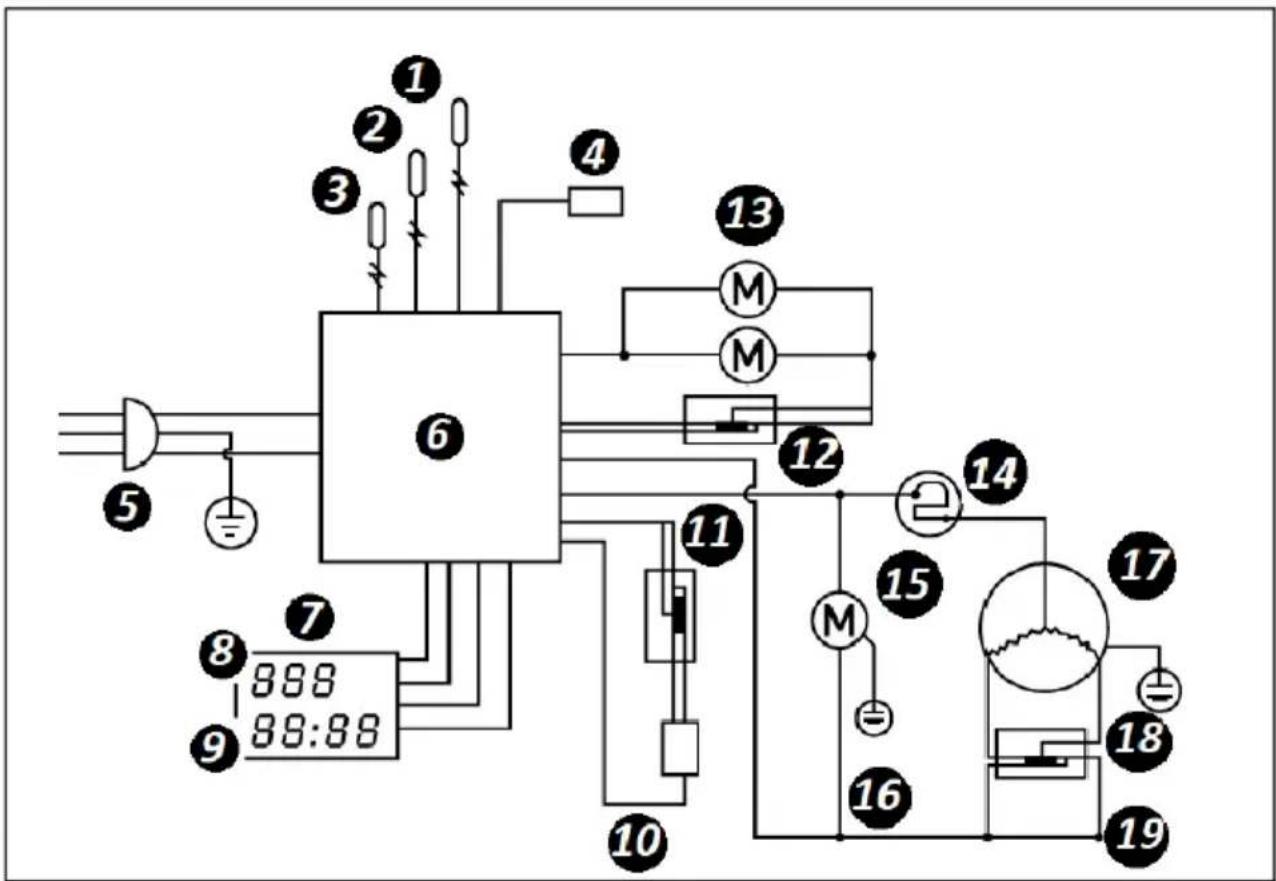

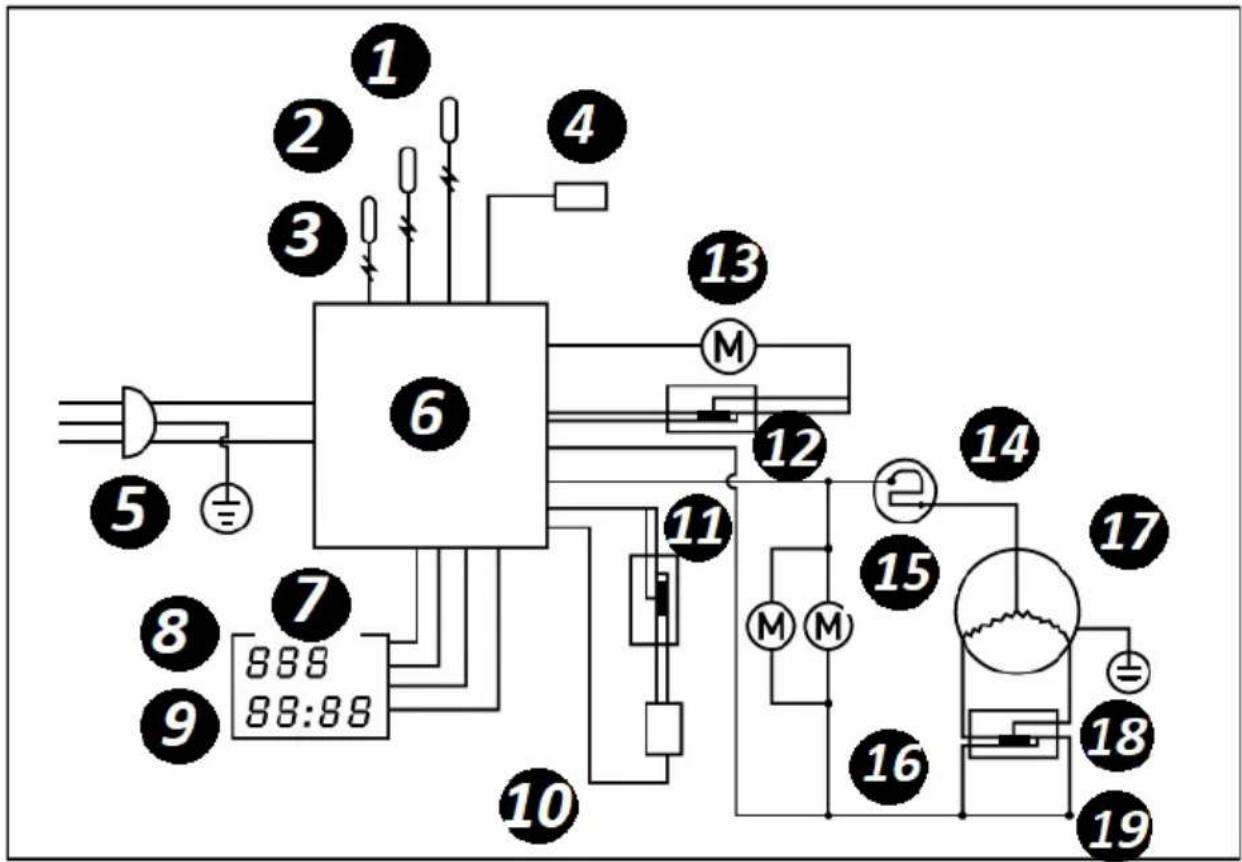

4. Elektrisk kredsløbsdiagram:

RCGK-BC96

RCGK-BC30

1/2/3. Termisk sikkerhedsafbryder

1. Varmeledning

2. Strømstik

3. Bundkort

4. Processorkort

5. Temperaturvisning

6. Tidsindikator

7. Elektromagnetisk

stopventil 11/12/18. Relæ

1. Fordamperens ventilatormotor

2. Overbelastningsbeskyttelse

3. Kondensatorens ventilatormotor

4. Starter kondensator

17/17.1/17.2.Aggregat

1. Linjekondensator

5. Beskrivelse af mærkepladerne:

steinberg® SYSTEMS CE ① Product Name Blast Chiller ③ Model RCGK-BC96 ⑤ Voltage/Frequency 230V-/50Hz ⑦ Input Current 3.6A ⑧ Input Power 550W ⑦ Defrosting Current 6A ⑦ Defrosting Power 1300W ⑨ Refrigerant / Amount R290 / 148g ⑨ Foaming Agent C5H10 (Cyclopentane) ⑪ Capacity 96L ⑪ Climate Class 5 ⑬ Protection Class I ⑬ Production Year ⑬ Serial No. expondo.com ⑮ Manufacturer: expondo Polska sp. zo.o. sp. k ul. Nowy Kisielin-Innowacyjna 7, 66-002 Zielona Góra | Poland, EU

steinberg® SYSTEMS CE ① Product Name Blast Chiller ③ Model RCGK-BC276 ⑤ Voltage/Frequency 230V-/50Hz ⑦ Input Current 6.7A ⑦ Input Power 1350W ⑦ Defrosting Current 8.5A ⑦ Defrosting Power 1650W ⑨ Refrigerant / Amount System I: R290 / 148g System II: R290 / 148g ⑨ Foaming Agent C5H10 (Cyclopentane) ⑪ Capacity 276L ⑪ Climate Class 5 ⑬ Protection Class I ⑬ Production Year ⑬ Serial No. expondo.com ⑮ Manufacturer: expondo Polska sp. z o.o. sp. k ul. Nowy Kisielin-Innowacyjna 7, 66-002 Zielona Góra | Poland, EU

1. Produktnavn
2. Model
3. Forsyningsspænding /frekvens
4. Indgangsstrøm
5. Effektvurdering
6. Strømforbrug under afrimning
7. Styrkeforbrug under afrimning
8. Påfyldning af kølemiddel
9. Type af skumdannende middel
10. Belastningskapacitet
11. Klimaklasse

12. Beskyttelsesklasse

13. Produktionsår

14. Serienummer
15. Manufacturer

Tekniset tiedot

1. Reduser verdien
2. ∅k verdien
3. Temperaturvisning
4. Tidsvisning
5. Kjernetemperaturføler:

Før du kobler apparatet til strømnettet, må du installere en passende 30 mA jordfeilbryter på apparatets strømforsyningsledning.

1/2/3. Termisk sikkerhetsbryter
4. Varmekabel
5. Strømledningsplugg
6. Hovedkretskort
7. CPU-kretskort
8. Temperaturvisning
9. Tidsvisning
10. Elektromagnetisk stoppventil 11/12/18. Relé
13. Fordamperviftemotor
14. Overbelastningsbeskyttelse
15. Kondensatorviftemotor
16. Startkondensator
17/17.1/17.2. Kjølemiddelkompressor
19. Nettkondensator
