Produkttype	Selvkørende fejemaskine med sæde
Mærke	Kärcher
Model	KM 170600 R D Classic
Mål (L × B × H)	2742 × 1904 × 2213 mm
Tomvægt	1 695 kg
Maksimal totalvægt	2 701 kg
Drivmiddel	4-takts dieselmotor Kubota V1505 (E4B), 1.498 cm³, 18,5 kW (24,8 hk) ved 2.300 omdr./min.
Brændstoftankkapacitet	26 L (diesel)
Batteri	12 V, 72 Ah
Maks. kørehastighed (frem og tilbage)	14 km/t
Maks. stigning (kørselsretning)	18 %
Maks. sidehældning	10 %
Fejebredde (uden / med 1 / med 2 sidebørster)	1.344 mm / 1.700 mm / 2.000 mm
Maks. fejeydelse	28.000 m²/t (med 2 sidebørster)
Støvbeholderens volumen	600 L
Tømningshøjde for beholder	1.540 mm
Diameter på roterende børste	400 mm
Diameter på sidebørster	650 mm
Filterareal (finstøvfilter)	9,1 m²
Bremser	Mekanisk (forhjul) + hydrostatisk (baghjul)
Dæktryk (for og bag)	8 bar
Vedligeholdelse	Dagligt: kontrol af væskeniveauer, dæktryk, filterets renhed; ugentligt: rengøring af køler, kontrol af hydraulikolie; vedligeholdelse af serviceafdeling i henhold til driftstimer
Reservedele og reparationsmuligheder	Originale Kärcher-reservedele tilgængelige; reparationer hos autoriseret service; garanti i henhold til landets betingelser
Sikkerhed	Parkeringsbremse, sikkerhedskontakt i sædet, tændingsnøgle, væltningsbeskyttelse (skråninger), automatisk motorstop hvis føreren forlader sædet
Generelle oplysninger	Kun udendørs brug; må ikke anvendes i eksplosiv atmosfære eller til opsugning af brændbare væsker; godkendelse til vejfærdsel efter option

Ofte stillede spørgsmål - KM 170600 R D Classic Kärcher

Hvordan starter jeg Kärcher KM 170600 R D Classic fejemaskinen?

Sæt dig på førersædet, aktiver parkeringsbremsen, indstil gashåndtaget til ca. 75 % af maksimal omdrejningstal, drej derefter tændingsnøglen til position I (tænding). Vent på, at forvarmningsindikatoren slukker (for dieselmotor), drej derefter nøglen til position II, indtil motoren starter (maks. 10 sekunder). Slip nøglen: den vender tilbage til position I. Lad motoren varme op, hvis temperaturen er under 0 °C.

Hvordan justeres fejeaftrykket på den roterende børste?

Kontroller først dæktrykket (8 bar). Placer maskinen på et fladt underlag dækket med støv eller kridt. Sænk rullebørsten med betjeningshåndtaget, og lad den køre i ca. 10 sekunder. Løft børsten, og kør baglæns. Aftrykket skal danne et jævnt rektangel på 80-85 mm bredt. For at justere løsnes fikseringsskruen på huset, vip det udad, og juster derefter justeringsskruen (fjeder) for at opnå den ønskede bredde.

Hvordan tømmes støvbeholderen?

Løft først rullebørsten og sidebørsten (træk håndtag 1 og 3 bagud). Luk opsamlerens klap (håndtag 4 bagud). Løft støvbeholderen (håndtag 2 bagud). Kør langsomt frem til tømningsstedet, aktiver parkeringsbremsen, og åbn derefter opsamlerens klap (håndtag 4 fremad) for at tømme. Luk klappen, slip bremsen, kør væk, og sænk derefter beholderen (håndtag 2 fremad). Stå aldrig under den løftede beholder!

Hvilke typer underlag kan fejes?

Fejemaskinen er designet til beskidte udendørs overflader: asfalt, industrigulve, støbt afretning, beton, brosten. Brug den ikke på ustabile underlag eller i skråninger > 18 % i kørselsretningen eller > 10 % sidehældning. Undgå at feje væsker, brændende genstande, klæbebånd eller tråde, der kan vikle sig ind.

Hvordan vedligeholdes finstøvfilteret?

Filteret renses automatisk hvert 10. minut. Til manuel rengøring skal du bruge filterrensningsknappen. Vask aldrig filteret med vand. Udskiftning skal foretages af Kärcher-service. Åbn frontklappen, lås filterdækslet op, fjern det brugte filter, og monter det nye i den rigtige retning.

Hvad gør jeg, hvis motoren ikke starter?

Kontroller, at du sidder korrekt i sædet (sikkerhedskontakt). Kontroller batteriets ladning (12 V) og brændstofniveauet. Luft ud af brændstofkredsen om nødvendigt. Udskift brændstoffilteret, hvis det er tilstoppet. Hvis problemet fortsætter, kontakt Kärcher-service.

Hvad er brændstoftankens kapacitet og drifttiden?

Tanken rummer 26 L diesel. Driftstiden er ca. 4,5 timers kontinuerlig drift ved fuld gas. Brug vinterdiesel ved temperaturer under 0 °C for at undgå problemer med udfældning.

Hvordan flyttes fejemaskinen uden selvdrev (nedbrud)?

Åbn motorhjelmen. Find den røde skrue til frigear ved hydraulikpumpen. Drej den 180° mod uret ved hjælp af det specialværktøj (rød skruenøgle), der er placeret i rammeholderen. Flyt ikke maskinen over lange afstande, og overskrid ikke 10 km/t. Efter flytning drejes skruen til anslag i urets retning.

Hvad er de vigtige sikkerhedsforskrifter?

Brug høreværn (lydniveau 103 dB(A)). Lad aldrig børn betjene maskinen. Ryg ikke under tankning. Før enhver indgriben skal motoren stoppes, nøglen fjernes, og parkeringsbremsen aktiveres. Overskrid ikke forhindringer over 70 mm uden rampe. I nødstilfælde brug nødhammeren under sædet til at knuse kabinevinduet.

Hvor finder jeg reservedele, og hvordan får jeg garanti?

Brug udelukkende originale Kärcher-reservedele. Se www.kaercher.com for referencer. Garantien er gyldig i henhold til betingelserne i dit land; kontakt din forhandler eller autoriseret service med købsbevis. Vedligeholdelsesarbejde skal udføres af Kärcher-service for at bevare garantien.

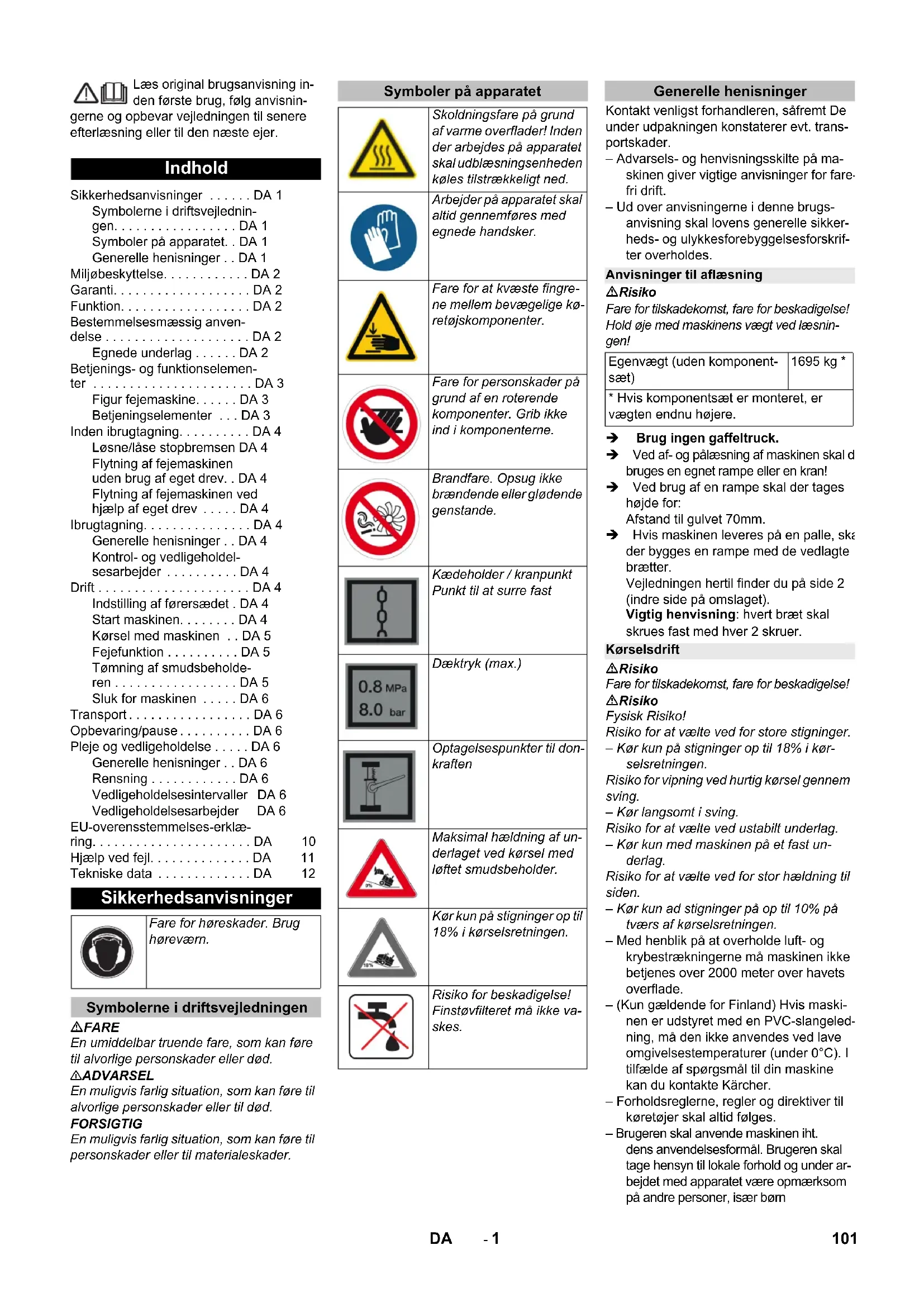

BRUGSANVISNING KM 170600 R D Classic Kärcher

Læs original brugsanvisning før første brug, følg anvisningerne og opbevar vejledningen til senere brug eller til den næste ejer.

Indhold

Sikkerhedsanvisninger . . . . . DA 1

Symbolerne i driftsvejledningen . . . . . DA 1

Symboler på apparatet . . . . . DA 1

Generelle henvisninger . . . . . DA 1

Betjenings- og funktionselementer . . . . . DA 3

Figur fejemaskine . . . . . DA 3

Betjeningselementer . . . . . DA 3

Inden ibrugtagning . . . . . DA 4

Løsne/låse stopbremsen . . . . . DA 4

Flytning af fejemaskinen . . . . . DA 4

Brug af eget drev . . . . . DA 4

Flyvende affejemaskine

Brug af eget drev.

Flying af fejemaskinen ved

hjaelp af eget drev . . . DA 4

Ibrugtagning. DA 4

Generelle henisninger . DA 4

Indstilling af førersædet. DA 4

Start maskinen. DA 4

Korsel med maskinen . . DA 5

Fejefunktion . DA 5

Tømning af smudsbeholde

ren. DA 5

Sluk for maskinen . . . . DA 6

Transport. DA 6

Opbevaring/pause. DA 6

Pleje og vedligeholdelse . . . . DA 6

GenerelleHenisninger.DA6

Rensning. DA 6

Vedligeholdelsesintervaller. DA 6

Vedligeholdelsesarbejder. DA 6

EU-overensstemmelseserklæring. DA 10

Hjælp ved fejl. DA 11

Tekniske data. DA 12

Sikkerhedsanvisninger

Fare for høreskader. Brug høreværn.

Symbolerne i driftsvejledningen

FARE

En umiddelbart truende fare, som kan føre til alvorlige personskader eller død.

En umiddelbar truende fare, som kan føre til alvorlige personskader eller død.

Symboler på apparatet

Skoldningsfare på grund af varme overflader! Inden der arbejdes på apparatet, skal udblæsningsenheden køles tilstrækkeligt ned.

Skoldningsfare på grund af varme overflader! Inden der arbejdes på apparatet skal udblænsningsenheden køles tilstrækkeligt ned.

Arbejde på apparatet skal altid gennemføres med egnede handsker.

Fare for at klemme fingrene mellem bevægelige køretøjskomponenter.

Fare for personskader på grund af roterende komponenter. Grib ikke ind i komponenterne.

Brandfare. Opsug ikke brændende eller glødende genstande.

Kædeholder / kranpunkt. Punkt til at surre fast.

Dæktryk (maks.)

Optagelsespunkter til donkraften.

Maksimal hældning af underlaget ved kørsel med løftet smudsbeholder.

Kør kun på stigninger op til 18% i kørselsretningen.

Risiko for beskadigelse! Finstøvfilteret må ikke vaskes.

Generelle henvisninger.

Kontakt venligst forhandleren, såfremt De under udpakningen konstaterer evt. transportskader.

• Advarsels- og henvisningsskilte på maskinen giver vigtige anvisninger for farefri drift.
• Ud over anvisningerne i denne brugsanvisning skal lovens generelle sikkerheds- og ulykkesforebyggelsesforskrifter overholdes.

Anvisninger til aflæsning

Risiko

Fare for tilskadekomst, fare for beskadigelse! Hold øje med maskinens vægt ved læsningen!

Egenvægt (udenkomponent-saat)

1695 kg *

• Hvis komponentsæt er monteret, er vægten endnu højere.

→ Brug ingen gaffeltruck.

→ Ved af- og pålæsning af maskinen skal der bruges en egnet rampe eller en kran! → Ved brug af en rampe skal der tages højde for:

Afstand til gulvet 70 mm.

Hvis maskinen leveres på en palle, skal der bygges en rampe med de vedlagte brætter.

Vejledningen hertil finder du på side 2 (indre side på omslaget).

Vigtig henvisning: hvert bræt skal

skrues fast med hver 2 skruer.

Kørselsdrift

△ Risiko

Fysisk risiko! Risiko for at vælte ved for store stigninger. - Kør kun på stigninger op til 18 % i kørselsretningen. Risiko for vipning ved hurtig kørsel gennem sving. - Kør langsomt i sving. Risiko for at vælte ved ustabilt underlag. - Kør kun med maskinen på et fast underlag. Risiko for at vælte ved for stor hældning til siden. - Kør kun ad stigninger på op til 10 % på tværs af kørselsretningen. - Med henblik på at overholde luft- og krybestrækningerne må maskinen ikke betjenes over 2000 meter over havets overflade. - (Kun gældende for Finland) Hvis maskinen er udstyret med en PVC-slangeledning, må den ikke anvendes ved lave omgivelsestemperaturer (under 0 °C). I tilfælde af spørgsmål til din maskine kan du kontakte Kärcher. - Forholdsreglerne, regler og direktiver til køretøjer skal altid følges. - Brugeren skal anvende maskinen iht. dens anvendelsesformål. Brugeren skal tage hensyn til lokale forhold og under arbejdet med apparatet være opmærksom på andre personer, især børn.

• Maskinen må kun bruges af personer, som er blevet oplyst om brugen, eller som kan dokumentere, at de er i stand til at betjene maskinen, og som udtrykkeligt er blevet betroet brugen.
• Maskinen må ikke anvendes af børn, unge eller af personer, der ikke er blevet instrueret i brugen. Det er ikke tilladt at medføre passagerer. Selvkørende maskiner må kun sættes i bevægelse ud fra sædet. Startnøglen skal fjernes for at garantere, at ingen uvedkommende kan bruge maskinen. Hvis motoren er tændt, må maskinen aldrig være uden opsyn. Brugeren må først forlade maskinen, hvis motoren er gået i stå, hvis maskinen er sikret mod utilsigtede bevægelser, evt. stopbremse er trukket, og hvis startnøglen er fjernet.

Maskiner med forbrændingsmotor

Risiko

Fysisk risiko! - Forbrændingsgasåbningen må ikke dækkes til. - Bøj dig aldrig over eller grib aldrig ind i forbrændingsgasåbningen (skoldningsfare). - Berør ikke eller grib ikke fat i drivmotoren (skoldningsfare). - Forbrændingsgas er giftig og sundhedsskadelig, den må ikke indåndes. - Motoren har et efterløb på ca. 3-4 sekunder, efter at der er slukket for den. Det er meget vigtigt at holde afstand til arbejdsområdet i den tid.

Maskine med førerkabine

• I nødstilfælde knuses ruderne med en nødhammer.

VARSEL

Nødhammeren sidder i fodsparket, under førersædet.

• Der må kun anvendes tilbehør og reservedele, der er godkendt af producenten. Originaltilbehør og -reservedele er en garanti for, at maskinen kan fungere sikkert og uden fejl. Yderligere information om reservedele finder De under www.kaercher.com i afsnittet "Service".

Miljøbeskyttelse

Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Batterier, olie og lignende stoffer er ødelæggende for miljøet. Aflever derfor udtjente apparater på en genbrugsstation eller lignende.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer finder du på:

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende kvittering for købet.

Funktion

Fejemaskinen arbejder ud fra overthrowprincippet.

• Den roterende fejevalse transporterer snavset direkte ind i smudsbeholderen.
• Sidebørsterne rengør hjørner og kanter på fejearealet og transporterer snavset ind i fejevalsens bane. - Fintstøv indsuges via støvfilteret igennem sugeblæseren.

Bestemmelsesmæssig anvendelse

Brug fejemaskinen kun i overensstemmelse med angivelserne i denne driftsvejledning.

→ Maskinen og dens arbejdsanordninger skal kontrolleres med henblik på fejlfri tilstand og driftssikkerhed, inden maskinen tages i brug. Hvis maskinen ikke er i en fejlfri tilstand, må den ikke benyttes. - Denne fejemaskine er beregnet til fejning af tilsmudsede udendørs arealer. - Maskinen må ikke bruges i lukkede rum. - Maskiner med operator, uden egnet udstyr (option fra fabrik), er ikke egnet til kollektiv trafik. - Maskinen må kun bruges i kollektiv trafik, hvis den blev godkendt af et officielt kontrolsted. - Motorhjelme må uanset type kun åbnes i vandbeskyttede områder. - Maskinen er ikke egnet til opsugning af sundhedsskadeligt støv. - Der må ikke foretages ændringer på maskinen. - Fej/opsug aldrig eksplosive væsker, brændbare gasser eller ufortyndede syrer og opløsningsmidler! Dertil hører benzin, farvefortynder og fyringsolie, som ved ophvirvling med sugeluften kan danne eksplosive dampe eller blandinger. Det samme gælder for acetone, ufortyndede syrer og opløsningsmidler, som angriber de materialer, maskinen er fremstillet af. - Fej/opsug aldrig brændende eller glødende genstande. - Maskinen er kun egnet til de typer underlag, der er beskrevet i brugsanvisningen. - Der må kun køres på de arealer, som producenten eller dennes repræsentant har frigivet hertil. Det er forbudt at opholde sig i fareområdet. Det er forbudt at bruge maskinen i rum med eksplosionsrisiko. - Generelt gælder: Maskinen må ikke komme i nærheden af letantændelige stoffer (eksplosions-, brandfare).

Egnede underlag

△FARE

Risiko for tilskadekomst! Kontroller underlagets stabilitet før kørslen.

- Asfalt - Industrigulve - Afretningslag

- Beton

• Børsten

FORSIGTIG

Risiko for beskadigelse! Undgå at feje bånd, snore eller tråd op, da de kan vikle sig omkring fejevalsen.

Betjenings- og funktionselementer

A

Figur fejemaskine Betjeningselementer

Figur A

1 Tankdæksel 2 Sæde (med sikkerhedsafbryder) 3 Rat 4 Låseanordning maskinens hætte 5 Blue Spot (valgfri) 6 Skillecentrifuge 7 Skærm 8 Sidebørste, højre 9 Forhjul 10 Tilgang fejevalse 11 Punkt til at surre fast 12 Typeskilt 13 Rundomkring-advarselslys 14 Betjeningselementer 15 Maskinhætte højre 16 Afdækning, højre 17 Drevhul 18 Afdækning, venstre 19 Motorhjelm venstre

Figur B

1 Betjeningshåndtag fejevalse tænd/sluk 2 Betjeningshåndtag snavsbeholder hæv/sænk 3 Betjeningshåndtag sidekost hæv/sænk 4 Betjeningshåndtag beholderklap åbn/luk 5 Stopbremse 6 Omdrejningstaljustering motor Gashåndtag 7 Sikringer 8 Kontrollamper og display 9 Bremsepedal 10 Korepedal frem / tilbage 11 Kontakt blæser og filterrensning Stilling i midten: Filterrensning og blæser FRA Position for: Ventilator til Position bag: Filterrensning tændt 12 Kontakt horn 13 Tændingslås Position 0: Slukke motoren Position 1: Tænding tændt Position 2: Tænd motoren 14 Nøgle til tænding/fejevalse

Flytning af fejemaskinen uden brug af eget drev

1 Specialværktøj 2 Skrue friløb 3 Hydraulikpumper Åbn motorskærmen. → Drej hydraulikpumpens skrue til friløb (rød) 180° (imod uret). Brug specialværktøj.

VARSEL

Specialværktøjet (rød skruenøgle) sidder i en holder i køretøjets ramme, ved siden af friløbet.

FORSIGTIG

Fejemaskinen må ikke flyttes uden brug af eget drev over længere strækninger og ikke hurtigere end 10 km/h.

→ Hydraulikpumpens friløb drejes med uret tilbage til anslag efter forskydning af maskinen.

Flytning af fejemaskinen ved hjælp af eget drev

→ Drej hydraulikpumpens friløb med uret tilbage til anslag efter forskydning af maskinen. Brug specialværktøjet.

Ibrugtagning

Generelle henvisninger

Før ibrugtagningen skal motorproducentens betjeningsvejledning læses, og der skal især holdes øje med sikkerhedshenvisningerne. Stil fejemaskinen på et plant underlag. Træk tændingsnøglen ud. → Aktiver stopbremsen.

Kontrol- og vedligeholdelsesarbejder

Dagligt inden driftsstart

→ Kontroller brændstoftankens påfyldningsniveau. → Kontroller motoroliestanden. → Kontroller kølevandets påfyldningsstand. → Kontroller dæktrykket. → Kontroller fejevalsen og sidebørsten for slid og indviklede bånd. → Kontroller hjulene for opviklede bånd. → Kontroller siklecentrifugen og luftfilteret, rengør det ved behov. → Kontroller alle betjeningselementers funktion. → Kontroller maskinen med hensyn til skader. Rens støvfilteret med tast "Filterrensning".

1 Kølemiddel-udligningsbeholder 2 Lag → Kontroller ved frostfare, om der er tilstrækkeligt frostbeskyttelsesmiddel i kølevandet.

Optankning

△Risiko

Eksplosionsrisiko!

Der må kun bruges det brændstof, som er angivet i betjeningsvejledningen. Tank ikke i lukkede rum. - Rygning og åben ild er forbudt. - Læg mærke til, at intet brændstof kommer i kontakt med varme overflader.

Sluk for motoren. → Skru tankåget op. → Fyld brændstof på. Ved en udendørstemperatur under 6°C må der kun bruges vinterdiesel. Ellers kan dieselens indholdsstoffer flokkulere og volde vanskeligheder ved idriftsættelsen. Tør spildt brændstof af og luk tankdækslet. → Luk tankklappen.

Drift

Indstilling af førersædet

Træk armen til sædejustering ud. Flyt sædet, slip armen og sæt den i indgreb. Flyt sædet frem og tilbage for at kontrollere, at det er i indgreb.

Start maskinen

BEMÆRK

Sørg for, at børsterne er løftede. Alle 4 betjeningshåndtag skal stå i midterposition. Træd på bremsen. Maskinen er udstyret med en sikkerhedsafbryder i sædet. Maskinen slukker, når førersædet forlades. Finstøvfilter renses automatisk, når tændingen tilkobles.

1 Stopbremse 2 Omdrejningstajustering motor Gashåndtag. Tag plads på førersædet. Aktiver parkeringsbremsen. Indstil motoromdrejningstallet på ca. 7% af det maksimale omdrejningstal. Sæt startnøglen i tændingslåsen. Drej tændingsnøglen til "Tænding til" (stilling I). Dieselmotor: Forglødekontrollampen lyser. Når forglødekontrollampen går ud, drejes tændingsnøglen til position II (start motor) og holdes i denne position, indtil motoren starter (maks. 10 sekunder). Giv slip for tændingsnøglen. Tændingsnøglen drejer sig til position I. Ved omgivelsestemperaturer under 0°C: Inden arbejdet begynder, skal motoren køre varm med lavt omdrejningstal.

OBS

Hvis motoren ikke starter, gentages starten.

Kørsel med maskinen

FARE

Risiko for ulykke!

Det er forbudt at køre med løftet snavsbeholder!

FORSIGTIG

Risiko for beskadigelse!

Inden køretøjet starter med at køre eller belastes, skal motoren opvarmes tilstrækkeligt. Træd kørepedalen altid forsigtigt og langsomt. Skift ikke pludseligt fra bakkørsel til fremadkørsel eller omvendt.

1 Bremsepedal 2 Korepedal "frem" 3 Korepedal "bak" → Skub omstilleren til motorens omdrejningstal helt fremad (driftsomdrejningstal). Tryk på bremsepedalen og hold den nede. → Løsn stopbremsen. Træd langsomt på kørepedalen. Styr kørselsretningen med rattet.

Kør frem

→ Træd langsomt på kørepedalen "fremad".

Bak

△FARE

Fysisk risiko!

Hvis du kører tilbage, må der ikke opstå risiko for tredjepersoner; eventuelt bør du dirigeres ind. Træd langsomt på kørepedalen "bak".

Køreegenskaber

Kørselshastigheden kan reguleres trinløst med kørepedalerne. Undgå rykvis aktivering af pedalen, da det kan beskadige hydraulikanlægget. Slæk lidt på kørepedalen ved hastighedsreduktion på stigninger.

Bremsning/standsning

→ Slip kørepedalen. Maskinen bremser automatisk og bliver stående. For en stærkere bremseeffekt eller i et nødstilfælde skal bremsepedalen trædes.

Der må ikke køres eller skubbes over løse genstande eller forhindringer. Kørsel over faste forhindringer over 70 mm: Faste forhindringer må kun passeres med en egnet rampe.

Kørsel over faste forhindringer op til 70 mm: Kør langsomt og forsigtigt fremad og over forhindringen.

Fejefunktion

FORSIGTIG

Undgå at feje pakbånd, tråd eller lignende op, da det kan beskadige det mekaniske fejesystem.

Bemærk: For at få et optimalt rengøringsresultat bør kørselshastigheden tilpasses forholdene.

Bemærk: Finstøvfilteret renses automatisk hvert 10. minut.

Bemærk: Hvis der gentagne gange arbejdes med finstøv, skal finstøvfilteret renses oftere. Desuden bør finstøvfilteret af og til renses manuelt.

Manuel rensning af finstøvfilteret

Rens finstøvfilteret ved hjælp af tasten Filterrensning.

Betjeningshåndtag

1 Tilkobl og sænk fejevalse (frem) / frakobl og løft fejevalse (tilbage) 2 Sænk snavsbeholder (frem) / løft snavsbeholder (tilbage) 3 Sænk sidekost (frem) / løft sidekost (tilbage) 4 Åbn beholderklap (frem) / Luk beholderklap (tilbage)

Fejning af tørre underlag

Tænd blæseren. → Betjeningshåndtag beholderklap (4) fremad: Beholderklappen åbnes.

Bemærk: Den grønne indikatorlampe skal lyse.

→ Ved rengøring af plane flader: Betjeningshåndtag fejevalse (1) fremad: Fejevalse kobles til og sænkes. → Ved rengøring af kanter: Betjeningshåndtag sidebørster (3) fremad: Sidekosten sænkes.

Fejning af fugtige eller våde underlag

→ Sluk blæseren. → Betjeningshåndtag beholderklap (4) fremad: Beholderklappen åbnes. Bemærk: Den grønne indikatorlampe skal lyse. → Ved rengøring af plane flader: Betjeningshåndtag fejevalse (1) fremad: Fejevalse kobles til og sænkes. → Ved rengøring af kanter: Betjeningshåndtag sidebørster (3) fremad: Sidekosten sænkes.

Tømning af snavsbeholderen

Fysisk risiko! Under tømningen må der ikke opholde sig personer eller dyr i snavsbeholderrens svingområde.

Risiko for kvæstelser! Ræk aldrig ind mellem tømningsmekanikkens stangsystem. Det er forbudt at opholde sig under den løftede beholder.

Risiko for at vælte!

Stil maskinen på et plant underlag under tømningen.

BEMÆRK

Fare for person- og materielskader! Det er muligt, at der sprøjter sten fra den drejende fejevalse under tømningen.

Løft fejevalsen og sidebørsten med betjeningshåndtaget, træk hertil håndtaget (1 og 3) tilbage. → Luk beholderklappen, træk hertil håndtaget (4) tilbage. Bemærk: Den røde indikatorlampe skal lyse. → Løft snavsbeholderen, træk hertil håndtaget (2) tilbage. Kør langsomt til samlingsbeholderen. → Aktiver stopbremsen.

Åbn beholderklappen, tryk hertil håndtaget (4) frem og tøm snavsbeholderen. Bemærk: Den grønne indikatorlampe skal lyse. → Luk beholderklappen, træk hertil håndtaget (4) tilbage til den er vippet i slutstilling. Bemærk: Den røde indikatorlampe skal lyse. → Løsn stopbremsen. Kør langsomt bort fra samlingsbeholderen. → Sænk snavsbeholderen til slutstilling, tryk hertil betjeningshåndtaget (2) frem.

Sluk for maskinen

→ Løft fejevalsen og sidebørsten med betjeningshåndtaget, træk hertil håndtaget (1 og 3) tilbage. → Luk beholderklappen, træk hertil håndtaget (4) tilbage. → Træk omstilleren til motorens omdrejningstal helt tilbage. Tryk bremsepedalen og hold den nede. → Aktiver stopbremsen. → Drej tændingsnøglen om på "0" og træk nøglen ud.

Transport

Fare for person- og materiakskader! Hold øje med maskinens vægt ved transporten.

Drej tændingsnøglen om på "0" og træk nøglen ud. Aktiver stopbremsen. Ved punkterne til at surre fast (4x) skal maskinen sikres med spændingsseler, reb eller kæder. Sørg for at sikre maskinen med kiler ved kanterne. Ved transport i biler skal renseren fastspændes i henhold til gældende love.

Opbevaring/pause

FARE

Hold øje med maskinens vægt ved oplagringen. Stil maskinen på en plan flade i tør og frostfri omgivelse. Beskyt mod støv vha. en presenning. Løft fejevalsen og sidekosten for at forhindre skader på børsterne. Drej tændingsnøglen om på "0" og træk nøglen ud. Aktiver stopbremsen. Fejemaskinen sikres mod at rulle væk. Afled sprøjtevandet ved forventning af frost og kontroller om der er tilstrækkeligt frostbeskyttelsesmiddel i kølevandet.

Hvis køretøjet ikke skal bruges i en længere periode, skal følgende punkter overholdes:

Rengør køretøjet indvendigt og udvendigt. Skift motorolie. Klem batteriets minuspol af hvis maskinen ikke bruges i mere end 4 uger. Lad batteriet op ca. hver 2. måned. Tildæk batteriet og beskyt mod kortslutning.

Finstøvfilteret må ikke vaskes.

Motorhjelme må uanset type kun åbnes i vandbeskyttede områder.

Istandsættelser må kun gennemføres af den godkendte kundeservice eller fagkyndige personer, som er fortrolige med alle gældende sikkerhedsbestemmelser. Stedforandrede maskiner der bruges til erhvervskal kontrolleres med hensyn til sikkerhed ifølge VDE 0701. Stil fejemaskinen på et plant underlag. Drej tændingsnøglen om på "0" og træk nøglen ud. Aktiver stopbremsen.

Rensning

FORSIGTIG

Risiko for beskadigelse! Maskinen må ikke rengøres med en vandslange eller højtryksvandstråle (risiko for kortslutning eller andre skader).

Indvendig rengøring af maskinen

Risiko

Tør maskinen af med en klud. → Blæs maskinen ren med trykluft.

Rengøring af maskinens udvendige side

→ Rengør maskinen udvendigt med en fugtig klud vædet i mild vaskelud.

Bemærk: Brug ingen aggressive rengøringsmidler.

Vedligeholdelsesintervaller

Bemærk: Driftstimetælleren angiver tidspunkterne for vedligeholdelsesintervallerne.

Vedligeholdelse udført af kunden

Bemærk: Alle service- og vedligeholdelsesarbejder, der skal udføres af kunden, skal udføres af uddannet fagpersonale. Kontakt Karcher-forhandleren, såfremt der er behov herfor.

→ Kontroller brændstoftankens påfyldningsniveau. → Kontroller motoroliestanden. → Kontroller kølevandets påfyldningsstand. → Kontroller dæktrykket. → Kontroller fejevalsen og sidebørsten for slid og indviklede bånd. → Kontroller hjulene for opviklede bånd. → Kontroller siklecentrifugen og luftfilteret, rengør det ved behov. → Kontroller alle betjeningselementers funktion. → Kontroller maskinen med hensyn til skader. Rens støvfilteret med tast "Filterensning".

→ Skift tætningslisterne ud. → Justér og udskift tætningerne på siden. → Skift fejevalsen ud. → Skift sidebørsterne ud.

Bemærk: Beskrivelse, se kapitlet Vedligeholdelsesarbejder.

Bemærk: For at opretholde muligheden for at stille krav til garantien skal alle service- og vedligeholdelsesarbejder i garantiperioden udføres af en autoriseret Karcher-kundeservice iht. servicehæftet.

Vedligeholdelsesarbejder

Klargøring:

Stil fejemaskinen på et plant underlag. → Drej tændingsnøglen om på "0" og træk nøglen ud. → Aktiver stopbremsen.

Generelle sikkerhedsanvisninger

△FARE

Fysisk risiko! Ved løft af snavsbeholder skal sikringsstangen altid sættes ind.

1 Holder til sikringsstang

2 Sikringsstang

→ Klap sikringsstangen til højtoplukningen opad og sæt den ind i holderen (sikret).

Motorolie, fyringsolie, diesel og benzin må ikke nå ind i miljøet. Beskyt jorden og sørg for en miljørigtig bortskaffelse af affaldsolie.

Sikkerhedsanvisninger vedrørende batterierne

Overhold altid nedenstående advarselshenvisninger ved håndtering af batterier:

i	Følg anvisingerne på batteri-erne, i brugsanvisningen og i køretøjets driftsvejledning!
	Brug øjenværn!
	Hold børn væk fra syre og bat-terier!
	Eksplosionsrisiko!
	Gnister, øben ild og rygning for-budt!
	Ætsningsfare!
	Førstehjælp!
	Advarselsnotat!
	Bortskaffelse!
Pb	Smid ikke batterier i affaldstøn-den!

Risiko

Eksplosionsrisiko! Læg ikke værktøj eller lignende på batteriet, dvs. på endepoler og cellebroer.

△Risiko

Fysisk risiko! Sår må aldrig komme i berøring med bly. Vask altid hænder efter arbejde med batterierne.

△FARE

- Rygning og åben ild er forbudt.

-Batterier må kun oplades i rum, som er godt ventileret, fordi der opstår eksplosive gasser under opladningen.

△Risiko

Ætsningsfare!

• Syresprøjt i øjne eller på huden skal skylles med meget klart vand.
• Søg derefter omgående en læge. -Tilsmudset tøj vaskes med vand.

Montering og tilslutning af batteriet

Sæt batteriet i batteriholderen. → Skru holderne fast i bunden af batteriet. → Slut polklemmen (rød ledning) til pluspol (+). Slut polklemmen til minuspol (-).

Bemærk: Kontroller, at batteripolerne og polklemmerne er tilstrækkeligt beskyttet med polbeskyttelsesfedt.

Kontrol og korrektion af væskestanden i batteriet

FORSIGTIG

Ved syrefyldte batterier skal væskestanden kontrolleres jævnligt.

• Syren af et fuldstændig opladet batteri har ved 20°C en speciel vægt på 1,28 kg/l.
• Syren på et delvist opladet batteri har en speciel vægt imellem 1,00 og 1,28 kg/l.
• Syrens vægt skal være den samme i alle celler. → Skru dækslet af alle celler. → Træk en prøve ud af hver celle med syreafprøveren. Før prøven tilbage i cellen. Hvis væskestanden er for lav, skal cellerne fyldes op til mærket med destilleret vand. → Oplad batteriet. → Skru dækslerne på cellerne igen.

Opladning af batteriet

Risiko

Fysisk risiko! Overhold sikkerhedsbestemmelserne ved omgang med batteriet. Overhold opladerproducentens brugsvejledning.

△Risiko

Oplad batteriet kun med en velegnet oplader.

→ Skru dækslet af alle celler. Slut ladeaggregatets pluspol-ledning til batteriets pluspol-tilslutning. Slut ladeaggregatets minuspol-ledning til batteriets minuspol-tilslutning. → Sæt netstikket i og tænd for ladeaggregatet. → Oplad batteriet med mindst mulig ladestrøm.

Bemærk: Hvis batteriet er opladet, skal ladeaggregatet først adskilles fra strømforsyningen og derefter fra batteriet.

Afmontere batteriet

→ Afbryd polklemmen fra minuspol (-). → Afbryd polklemmen fra pluspol (+). → Løsn holderne i bunden af batteriet. Fjern batteriet fra batteriholderen. → Gamle batterier skal bortskaffes ifølge de gældende bestemmelser.

Kontrol af motoroliestanden og påfyldning af olie

△Risiko

Forbrændingsfare!

→ Lad motoren køle af. → Kontroller først motoroliestanden tidligst 5 minutter efter, at der er slukket for motoren.

1 Dæksel, oliepåfyldningsåbning

2 Oliemålestang

Træk oliepinden ud. Tør oliepinden af og skub den i igen. → Træk oliepinden ud. Aflæs oliens påfyldningsstand. Sæt oliemåleren ind igen.

- Oliestanden skal ligge mellem "MIN" og "MAX" mærket.

Ligger oliestanden under "MIN" mærket, påfyld olie. - Påfyldning over "MAX" mærket. → Løsn låseskruen til oliepåfyldningsåbningen. Påfyld motorolie.

Olietype: se de tekniske data

→ Luk oliepåfyldningsåbningen. → Vent i mindst 5 minutter. → Kontroller motoroliestanden.

Udskift motorolie og motorfilter

ADVARSEL

Forbrændingsfare!

→ Når der skal skiftes motorolie og motoroliefilter, skal køretøjet køle af, indtil der ikke er risiko for forbrænding mere.

OBS

En varm motor letter dræning af motorolie.

1 Olie-bortledningsskrue

En opsamlingsbeholder til ca. 10 liter olie skal stå til disposition. Sluk for motoren. → Skru påfyldningsdækslet af. → Skru olieaftapningsskruen ud. Aftap olien.

1 Oliepåfyldningsdæksel

2 Motoroliefilter

→ Skru oliefilteret af. Rens holderen og tætningsfladerne. Smør olie på tætningerne af det nye oliefilter, inden det sættes i. Sæt det nye oliefilter i og træk det fast med hånden. → Skru bundskruen til olien inklusive en ny tætning ind.

Tilspændingsmoment: ... Nm. Påfyld motorolie. Olietype og påfyldningsmængde, se kapitlet Tekniske data. → Luk påfyldningsdækslet. → Lad motoren køre i ca. 30 minutter. → Vent i mindst 5 minutter. → Kontroller motoroliestanden. → Kontroller med hensyn til tæthed. → Aflever spildolien hos de beregnede depotseder.

Kontrol og udskiftning af luftfilteret

1 Låseanordning

2 Luftfilterhus 3 Sikkerhedspatron 4 Filterpatron 5 Nedadvendt udblæsningsåbning. Åbn låsen → Tag luftfilterets kasse af. → Tag filterpatronen ud. Rens luftfilterhuset indvendigt. → Tag kun sikkerhedspatronen ud, når den udskiftes. Rens filterindsatsen: Bank støvet ud på en hård flade, blæs indsatsen igennem indefra og ud med trykluft med et maks. tryk på 30 psi (2 bar). Tætningsfladerne og filterindsatsen skal være rene og ubeskadiget til montering. Isæt den rensede filterindsats. Vigtig: En stærkt tilsmudset eller beskadiget filterindsats skal udskiftes. Når filterindsatsen udskiftes, skal sikkerhedspatronen også udskiftes. Vigtigt: Ved udskiftning af filterindsats og sikkerhedspatron må der under ingen omstændigheder komme støv ind i indsugningsåbningen.

Bemærk: monteringsposition med udblæsningsåbning nedad (se figuren).

1 Vingemøtrik

2 Skillecentrifuge

→ Skru vingemøtrikken på skillecentrifugen af. → Rens skillecentrifugen.

Kontroller oliestanden til hydraulikolien og påfyld hydraulikolie

VARSEL

Smudsbeholderen må ikke være løftet. Åbn motorskarmen.

1 Olieskueglas hydraulikolie

2 Manometer 3 Dæksel, oliepåfyldningsåbning → Kontroller påfyldningsstanden af hydraulikolien på skueglasset. -Oliestanden skal ligge mellem "MIN" og "MAX" mærket. Ligger oliestanden under "MIN" mærket, påfyld olie. → Skru dækslet til oliepåfyldningsåbningen af. Rens påfyldningsområdet. → Fyld hydraulikolie på.

Olietype: se de tekniske data

→ Skru dækslet til oliepåfyldningsåbningen på.

VARSEL

Hvis manometeret viser et forhøjet hydraulikolietryk, skal hydraulikoliefilteret udskiftes af Karcher-kundeservice.

Kontroller hydraulikanlægget

VARSEL

Hydraulikanlægget må kun vedligeholdes af Karcher-kundeservice.

→ Aktiver stopbremsen. Tænd motoren → Kontroller alle hydraulikslanger og tætninger for tæthed.

Kontrollere og service vandkøleren.

△Risiko

Skoldningsrisiko på grund af varmt vand! Køleren skal mindst afkøles i 20 minutter.

1 Kølemiddel-udligningsbeholder

2 Lag

→ Kontroller kølevandsstanden i udligningsbeholderen (vandstand mellem MIN og MAX). Rens kølerlamellerne. → Kontroller alle kølerslanger og tætninger for tæthed.

Kontrol af fejevalsen

Tænd motoren → Løft snavsbeholderen til slutpositionen. Sluk for motoren. → Aktiver stopbremsen. Sæt sikringsstangen ind til høj udtømning. Fjern bånd og snore fra fejevalsen. Fjern sikringsstangen. Tænd motoren → Sænk snavsbeholderen til slutpositionen. Sluk for motoren.

Udskiftning af fejevalsen

1 Sideskærm, til højre 2 Vingemøtrik 3 Tætning i siden. Åbn højre sidebeklædning med nogle. → Skru vingemøtrikkerne på holdepladen fra tætningen i siden af og fjern holdepladen.

1 Fastspændingsskrue fejevalseholder 2 Fejevalse 3 Fejevalseholder 4 Holdeplade tætning i siden 5 Tætning i siden. Klap tætningen i siden udad. → Skru fejevalseholderens fastspændingsskrue ud og sving holderen udad. → Tag fejevalsen ud.

Fejevalsens monteringsposition i kørselsretningen (visning oppefra)

Bemærk: Ved monteringen af den nye fejevalse er det vigtigt at overholde børste-sættets korrekte monteringsposition.

Monter ny fejevalse. Fejevalsens noter skal sættes på kammene af den overfor liggende vinge.

Bemærk: Efter indbygningen af den nye fejevalse skal fejebanen indstilles på ny.

Kontrol og indstilling af fejevalsens fejebane

→ Kontroller dæktrykket. Slikke sugeblæseren. Kør fejemaskinen hen på et jævnt og glat underlag, der er synligt dækket med støv eller kridt. Sænk fejevalsen med betjeningshåndtaget og lad den køre (ca. 10 sek.). Løft fejevalsen op. → Bak maskinen væk. → Kontroller fejeområdet.

Fejebanens form skal være en jævn rektangel med en bredde på 80-85 mm. Justere fejebanen

1 Fjeder

2 Indstillingsmøtrik

3 Kontramøtrik

4 Gevindstang

→ Indstil fejebanens position ved at justere indstillingsskruen. → Kontroller fejeområdet.

Kontroller og indstil fejevalsens fejebane

→ Kontroller dæktrykket. → Løft fejevalse og sidekost ved hjælp af betjeningshåndtaget. Kør fejemaskinen hen på et jævnt og glat underlag, der er synligt dækket med støv eller kridt. → Betjeningshåndtag sidebørster (3) fremad: Sidekosten sænkes. → Lad sidekosten køre i ca. 10 sekunder. Løft sidekosten. → Bak maskinen væk. → Kontroller fejeområdet.

Fejebanens bredde bør være imellem 40-50 cm.

→ Korriger fejepositionen med to indstillingsskruer. → Kontroller fejeområdet.

Justere tætningerne i siden

→ Kontroller dæktrykket. Smudsbeholderen køres op og sikres med sikringsstangen.

△FARE

Fysisk risiko! Ved løft af snavsbeholder skal sikringsstangen altid sættes ind. Klap sikringsstangen til højdetømningen opad og sæt den ind i holderen (sikret).

1 Holder sikringsstang 2 Sikringsstang

Åbn sideskærmen som beskrevet i kapitel "Udskifte fejevalsen". → Løsn 6 vingemøtrikker på holdepladen i siden. → Løsn 3 møtrikker (SW 13) på holdepladen i foran. Tryk tætningen i siden så langt ned (langhul) indtil den har en afstand på 1-3 mm til jorden. → Skru holdepladerne fast. → Gentag proceduren på den anden side af maskinen.

Kontrol af dæktrykket

Stil fejemaskinen på et plant underlag. → Slut en dæktryksmåler til dækventilen. → Kontroller lufttrykket og korriger om nødvendigt. → Godkendt dæktryk, se tekniske data.

Kontrol/udskiftning af finstøvfilteret

ADVARSEL

Fysisk risiko!

Bær støvbeskyttelsesmaske ved alle arbejder på filteranlægget. Overhold sikkerhedsbestemmelserne vedrørende håndtering af finstøv.

Rens finstøvfilteret ved hjælp af tasten Filterrensning. Tøm smudsbeholderen.

1 Låseanordning maskinens hætte 2 Skærm Åbn låsemekanismen ved at skrue vingemøtrikken ud. Vip skærmen frem.

1 Lås, filterafdækning (2x) 2 Filterdæksel 3 Skærm Åbn filterafdækningen.

1 Fintstøvfilter 2 Filterdæksel 3 Tværdragere Åbn filterafdækningen. → Kontroller finstøvfilteret, rens eller udskift om nødvendigt.

OBS

Udskiftning af finstøvfilteret må kun udføres af en medarbejder fra Karchers kundeservice. Sæt filterdækslet på og lås det fast.

Udskiftning af sikringer

1 Fingermøtrik 2 Låg sikringskasse → Skru fingermøtrikken ud. Åbn låget på sikringskassen. → Kontroller sikringerne. → Udskift defekte sikringer. Bemærk: Brug kun sikringer med samme værdi. → Kontroller sikringerne.

FU 01 Tænding 10 A
FU 02 Forglødning 5 A
FU 03 Multifunktionsdisplay 5 A
FU 04 Vibratorsystem 20 A
FU 05 Bakke-alarm og klapindi-kator	10 A
FU 06 KabinetebelysningRudeviskere (option)	10 A
FU 07 BelysningBlinklys (option)	10 A
FU 08 BelysningBlue Spot (valgfri)	10 A
FU 09 Positionslys bagtil (valgfri)	7,5 A
FU 10 Nærlys (valgfri)	10 A
FU 11 Positionslys fortil (valgfri)	7,5 A
FU 12 Hydraulikkøler	25 A
FU 13 Hovedsikring	60 A
FU 15 Tændrør	70 A
FU 20 Ventilator (valgfri)	20 A
FU 21 Kabinetventilator (valgfri)	25 A
FU 22 Kompressor (valgfri)	7,5 A

→ Udskift defekte sikringer.

Bemærk: Brug kun sikringer med samme værdi.

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Fejesugningsmaskine siddeapparat

Type: 1.186-145.0

Gældende EU-direktiver

Anvendte harmoniserede standarder

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Anvendte tyske standarder

Anvendte overensstemmelsesvurderingsprocedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

Målt: 100

Garanteret: 103

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

Hjælp ved fejl
Fejl Afhjælpning
Maskinen kan ikke startes Sæt dig	på saeden, sædaefbryderen aktiveres.
	Oplade eller udskifte batteriet
	Påfynde brændstof, udlufte brændstofsystemet
	Udskift brændstofffilteret
	Udskiftning af brændstofforfilter
	Kontrolere brændstof-ledningsystemet og tilslutningerne og service after behov
	Kontakt Kärcher-kunderservice.
Motoren arbejder uregelmæssigt Rensluftfilteret eller skift filterpatronen ud	Kontrolere brændstof-ledningsystemet og tilslutningerne og service after behov
	Kontakt Kärcher-kunderservice.
Motor overophedet Påfynde kølemiddel	Skylle køleren grundigt
	Spænde kileremmen
	Kontakt Kärcher-kunderservice.
Motoren er i gang, men maskinen kører kun langsomt	Løsn stopbremsen.
	Kontroller for opviklede bänd og snær.
	Kontakt Kärcher-kunderservice.
Piftende lyse i hydraulikken Fyld hydraulikolie på	Kontakt Kärcher-kunderservice.
	Kontakt Kärcher-kunderservice.
Børsterne drejer sig kun langsomtEller slet ikke	Sæt gashåndtaget helt frem (høj omdrejningstal).
	Kontroller for opviklede bänd og snær.
	Kontakt Kärcher-kunderservice.
Ringe aller ingen sugekraft i brøsteområdet	Rengöring af filter
	Kontakt Kärcher-kunderservice.
Maskinen støver Justere tætningerhe i sidén	Tænd blæseren
	Rense støvfilteret
	Udskiftning af filtertætningerne
	Kontakt Kärcher-kunderservice.
Fejeenheden mangler at opsamlensnavs	Tøm smudsbeholden.
	Luk snavsbeholden fuldstændigt
	Rense støvfilteret
	Udskiftning af fejevalsen
	Justere fejebanen
	Udskifte snavsbeholdenens tætningsstribe
	Fjerne fejevalsens blokering
	Kontakt Kärcher-kunderservice.
Snavsbeholden kan ikke sænkesell er løftes	Fjern sikringsstøten fra snavsbeholden.
	Kontakt Kärcher-kunderservice.
Snavsbeholden drejer sig kun langsomt eller slet ikke	Kontakt Kärcher-kunderservice.
Fejl med dele som bevæges hydraulisk	Kontakt Kärcher-kunderservice.

Tekniske data

		KM 170/600 R D Classic
Maskindata
Kørselshastighed, fremad km/h 14
Kørselshastighed, tilbage km/h 14
Stigningsvene maks. -- 18%
Fejeydelse i areal utden sidebørster m	2/h 18800
Fejeydelse i areal med 1 sidekost m	2/h 23800
Fejeydelse i areal med 2 sidebørster m	2/h 28000
Arbejsbredde utden sidebørster mm 1344
Arbejsbredde med 1 sidebørster mm 1700
Arbejsbredde med 2 sidebørster mm 2000
Beskyttesesklasse, dryptæt -- IPX 3
Brugstid ved fyldt tank h 4,5
Motor
Type	-- Kubota	V1505 (E4B)
Type	-- 4-cylinder-fretaktdieselmotor
CO2Emission i henhold til målemetoder i EU-forordning 2016/1628 (trin V)	g/kWh	1018,0
Kølingsmåde	-- Vandkøling
Omdrejningsretning	-- imod uret
Kubikindhold	cm3	1498
Effekt maks.	kW/PS	18,5/24,82300 1/min
Batteri	V, Ah	12,72
Driftsstoffer
Motorolie mængde	I	6
Motorolie type	>25 °C	SAE30, SAE10W-30, SAE15W-40
	0 - 25 °C	SAE20, SAE10W-30
	< 0 °C	SAE10, SAE10W-30
Hydraulikolie	-- Renol HV 46
Hydraulikolie mængde	I	37
Kølemiddel (SAE J814C)	-- Stilmoil Antifrost
Till smøringssteder som skal smøres manuelt		Universalfedt
Smudsbeholder
Maks. aflænsningshøjde	mm 1540
Smudsbeholderens volumen	I	600
Fejevalse
Fejevalsens diameter	mm 400
Fejevalsens bredde	mm 1344
Omdrejningstal	1/min	340
Fejebane	mm 80
Sidekost
Sidebørstens diameter	mm 650
Omdrejningstal (trinløs)	1/min	0 - 63
Dæk
Størrelse foran	-- 6.00-8
Lufttryk foran	bar	8
Størrelse bagved	-- 5.00-8
Lufttryk bagved	bar	8
Bremse
Fornjul	-- mekanisk
Baghjul	-- hydrostatisk
Filter- og sugesystem
Type	-- Fladt foldefilter
Omdrejningstal	1/min	2900
Filterflade finstøvfilter	m2	9,1
Nominelt vakuum sugesystem	mbar	18,5
Nominel volumenstrøm for sugesystemet	m3/h 1650
Vibratorsystem	-- El-motor
Omgivende betingelser
Temperatur °C -5 til +40
Luftfugtighed, ikke-kondenserende % 0 - 90
Oplyste værdier ifølge EN 60335-2-72
Støjemission
Lydtryksniveau \( L_{pA} \)	dB(A) 82
Usikkerhed \( K_{pA} \)	dB(A) 3
Lydeffektniveau \( L_{vIA} + usikkerhed K_{vIA} \)	dB(A) 103
Maskinvibrationser
Hand-arm vibrationsværdi m/s	2	0,7
Usikkerhed K m/s	2	0,2
Sæde m/s	2	0,5
Usikkerhed K m/s	2	0,1
Mål og vægt
Længde x bredde x hjde mm 2742 x 1904 x 2213
Venderadius hjre mm 2525
Venderadius venstre mm 2490
Egenvægt (eden komponentsæt) kg 1695
Tilladt totalvægt	kg 2701
Godkendt akselbelastning foran	kg 1703
Godkendt akselbelastning bagved	kg 998
Indhold brændstoffank, diesel	1	26
Forbehold for tekniskeændringer!

Stille inn førsetet. . . . . . . NO 4

Startemaskinen. .NO4

• Maskinen må kun kjøres på fast underlag.

(Gjelder kun for Finland) Hvis apparatet er utstyrt med en PVC-slangeledning, må det ikke brukes ved lave omgivelsestemperaturer (under 0 °C). Ta kontakt med Kärcher dersom du har spørsmål om apparatet ditt.

I utgangspunktet skal forskrifter, tiltak, regler og forordninger som gjelder for kjøretøyer følges.

Det er ikke tillatt å kjøre med løftet feieavfallsbeholder!

FORSIKTIG

Fare for skade!

Hvis kjøretøyet ikke skal brukes over lengre tid, må følgende punkter følges:

Ved omgang med batterier må det tas hensyn til:

På batterier som er fylt med syre, må du regelmessig kontrollere væskenivået.

Merk: Når batteriet er ladet opp, kobles først ladeapparatet fra nettet og så batteriet fra ladeapparatet.

Demontere batterier

→ Koble polklemmen fra minuspolen (-). Koble polklemmen fra plusspolen (+). → Løsne holderne i bunnen av batteriet. → Ta batteriet ut av emballasjen. → Brukte batterier skal avhendes i henhold til gjeldende bestemmelser.

Henvisninger om avlastning

△ Fare

Risiko for personskader, risiko for materiell skade!
