| Druh produktu | Nabíječka baterií / Multifunkční energetický set |
| Značka | Alpha Tools |
| Model | A-ES 1700/1 |
| Vestavěná baterie | 12 V / 17 Ah (olověný gel, bezúdržbová) |
| Hlavní funkce | Startovací pomoc 12 V, kompresor 12 V, napěťový transformátor 230 V, LED osvětlení, zásuvka zapalovače |
| Startovací pomoc | 12 V / max 600 A (3 sekundy) |
| Kompresor | Max. tlak 18 barů, s manometrem a příslušenstvím |
| Napěťový transformátor (měnič) | Vstup 12 V DC, výstup 230 V / 50 Hz, modifikovaný sinusový průběh, špičkový výkon 200 W, trvalý 80 W |
| Osvětlení | 12 LED |
| Výstup 12 V | Zásuvka zapalovače, max 15 A (chráněno pojistkou 10 A) |
| Síťové napájení | 230 V ~ 50 Hz, výstup 15 V DC / 1000 mA (součástí nabíječka) |
| Indikátor nabití | LED displej (zelená = plná, červená = prázdná), dotykové tlačítko |
| Ochrany | Přepětí, zkrat, podpětí, přehřátí (akustický alarm) |
| Provozní teplota | 0 °C až +40 °C |
| Tepelná ochrana | 55 °C ± 5°C, automatický restart při 30 °C ± 5°C |
| Dodávané příslušenství | Spirálová hadice, adaptéry (dlouhý, krátký, míč, ventil jízdního kola), plochá pojistka 15 A, nabíječka 230 V, adaptér pro auto |
| Údržba | Čistěte jemným suchým hadříkem; dobíjejte baterii každé 3 až 5 měsíců i při nepoužívání |
| Záruka | 60 měsíců (za podmínek, mimo profesionální použití) |
| Opotřebitelné díly | Plochá pojistka, jemná pojistka, adaptéry, žárovka, akumulátor |
| Normy | V souladu s EU (směrnice OEEZ 2012/19/ES) |
Často kladené otázky - A-ES 1700/1 Alpha Tools
Dotazy uživatelů ohledně A-ES 1700/1 Alpha Tools
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Nabíječka baterií ve formátu PDF zdarma! Najděte svůj návod A-ES 1700/1 - Alpha Tools a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. A-ES 1700/1 značky Alpha Tools.
NÁVOD K OBSLUZE A-ES 1700/1 Alpha Tools
CZ Originální návod k obsluze Elektrocentrála
SK Originálny návod na obsluhu Energetická stanica

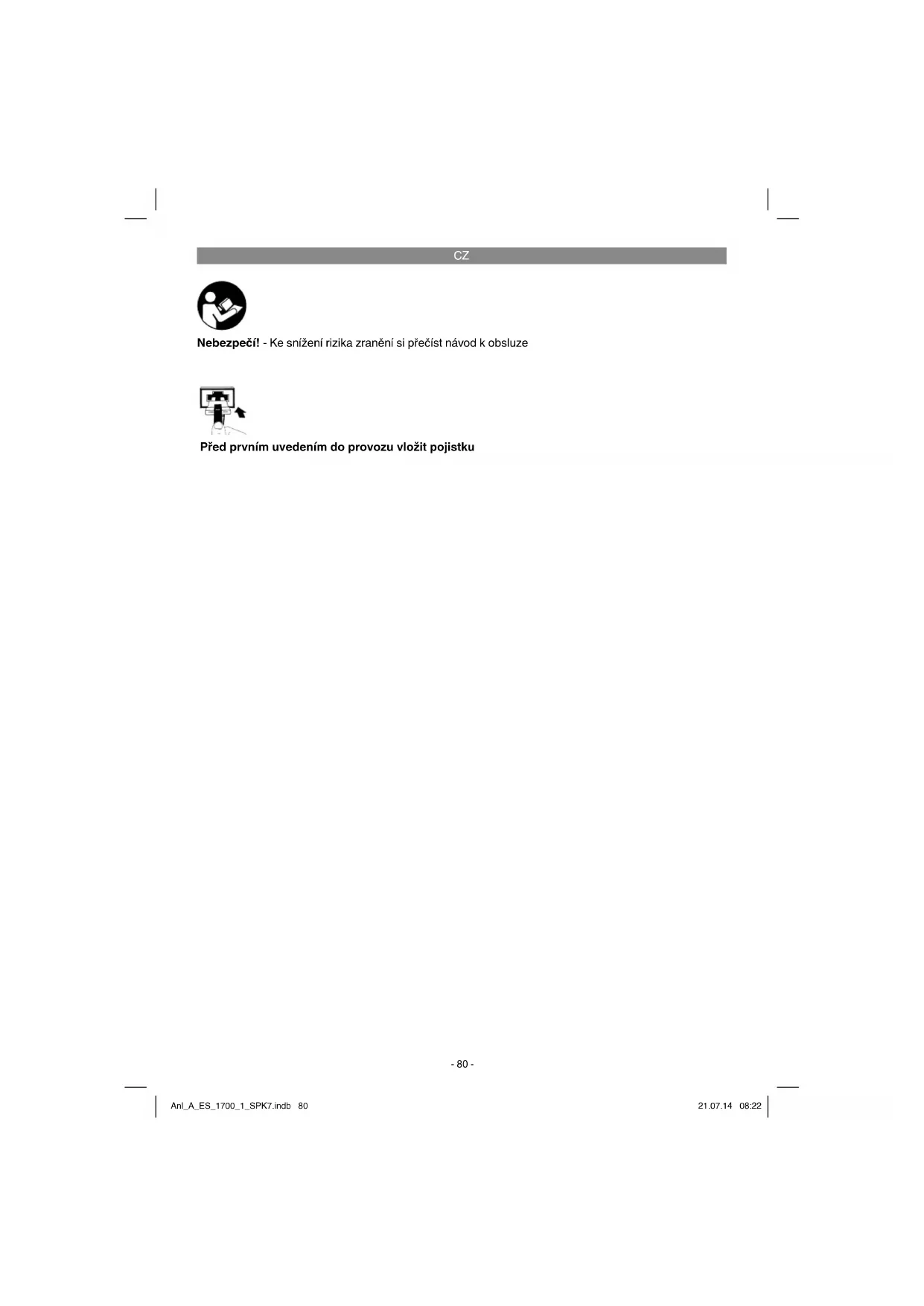

Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze
Před prvním uvedením do provozu vložit pojistku
-80-
CZ
Nebezpečí!
Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.
1. Bezpečnostní pokyny
Nebezpečí!
Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.
- Pred každým použitím elektrocentrálu překontrolujte, zda není poškozena.
- Dodržovat hodnotu síťového napětí (230 V \~ 50 Hz).
- Prosím dbejte na to, že při neodborné manipulaci s elektrickými přístroji mohou vzniknout nebezpečí, která nejsou eventuálně pro děti rozeznatelná.
- Nepouštějte děti do blízkosti autobaterie a elektrocentrály.
- Defektní nebo poškozené díly musí být odborně vyměněny nebo opraveny v zákaznickém servisu, pokud nebylo v návodu k použití uvedeno jinak. Poškozené vypínače musí být nahrazeny v dílně zákaznického servisu.
- Chránit před deštěm, rozstříknutou vodou a vlhkostí.
• Nestavět na vytápěný podklad.
• Při nepoužívání elektrocentrálu vždy vypnout. - Při nabíjení autobaterie a při nalévání kyseliny popř. doplňování destilované vody bezpodmínečně nosit ochranné brýle a rukavice odolné proti kyselinám! Žíravá kyselina představuje zvýšené riziko zranění!
- Pozor! Kyselina obsažená v autobaterii je žíravá. Rozstříknutou kyselinu z kůže a oděvu okamžitě opláchnout mýdlovou vodou. Pokud kyselina stříkne do oka, okamžitě oko vyp-
láchnout vodou (15 min.) a vyhledat lékaře.
- Při nabíjení autobaterie se nesmí nosit oděv ze syntetických materiálů, aby se zabránilo tvorbě jisker způsobené elektrostatickým vy-bitím.
- Pozor! Zabránit plamenům a jiskrám. Při nabíjení se uvolňuje výbušný třaskavý plyn.
Elektrocentrála obsahuje konstrukční součástky, jako např. vypínače a pojistky, které mohou vytvářet světelný oblouk a jiskry. Bezpodmínečně dbát na dobré větrání garáže nebo místnosti.
- Pozor!Při pronikavém zápachu plynu existuje akutní nebezpečí výbuchu. Přístroj nevypínat, kleště na svorky neodstraňovat. Místnost okamžitě dobře vyvětrat. Autobaterii nechat překontrolovat zákaznickým servisem.
Nenabíjejte více baterií současně.
- Nenabíjejte žádné baterie, které nejsou nabíjení schopné.
• Dodržujte pokyny výrobce autobaterie.
- Dodržovat údaje a pokyny výrobce automobilu týkající se nabíjení autobaterie.
Měnič napětí
- Před uvedením do provozu bezpodmínečně dodržovat návod k obsluze! Přístroj smí být používán pouze tak, jak je v návodu popsáno. Každé jiné použití je nepřípustné.
Návod si pečlivě uložte a v případě potřeby jej předejte třetím. - Nikdypřístroj nepoužívejte ve vlhkém prostředí.
- Přístroj nikdy neotvírat a nedotýkat se dílů pod napětím – nebezpečí života!
• Pístroj nikdy neobsluhovat mokrýma rukama. - Rístroj nesmí být provozován v místnostech, ve kterých jsou používány nebo skladovány zápalné látky (např. rozpouštědla atd.) nebo plyny.
- Pístroj nedávat do blízkosti lehce zápalných látek nebo plynů.
- Do otvorů přístroje nezavádět žádná cizí tělesa - nebezpečí úderu elektrickým proudem a poškození přístroje.
- Děti a osoby pod vlivem léků nebo alkoholu nepouštět do blízkosti přístroje.
- Údržbu a opravy smí provádět pouze autorizovaný odborný personál.
Voda nebo jiné kapaliny se nikdy nesmí do- stat na nebo do přístroje - nebezpečí života!
Kryt se může při delším provozu zahřát. Přístroj postavit tak, aby bylo vyloučeno dodatečné zahřátí.
• Děti a nemocné osoby smí přístroj používat
CZ
pouze pod dohledem.
- Malé děti nesmějí přístroj používat jako hračku.
- Vždy dbát na bezpečné stání přístroje. Přístroj musí být postaven nebo umístěn tak, aby se nemohl převrátit nebo spadnout.
- Pro průchodky vedení ve stěnách s ostrými hranami použít speciální průchodné objímky.
- Vedení nepokládat na elektricky vodicím materiálu volně nebo ostře zalomena.
- Za elektrická vedení netahat nebo je nevystavovat zatížení tahem.
230 V vedení nesmí být položena spolu s 12 V vedeními stejnosměrného proudu ve stejné prázdné trubce nebo kabelovém kanálu.
• Elektrická vedení vždy dobře upevnit. - Elektrická vedení položit tak, aby bylo vyloučeno nebezpečí klopýtnutí a aby vedení nemohlo být poškozeno.
- Překontrolujte, zda byl přístroj dodán v bezvadném stavu. Při eventuálním poškození přístroj nezapojovat.
- Pístroj nikdy nezakrývejte. Vstupy a výstupy vzduchu musí být pořád volné.
Nikdy nespojujte 230 V výstup měniče napětí s jiným 230 V zdrojem proudu. - Při spuštění integrovaných ochranných zařízení zůstávají díly přístroje pod napětím.
- Dodržujte vždy bezpečnostní pokyny připojeného 230 V spotřebiče.
Kompresor
- Nečistěte nikdy svůj oděv stlačeným vzduchem.
- Nefoukejtestlačeným vzduchem na osoby nebo zvířata.
• Udržujte větrací otvory prosté nečistot. - Kompresor nesmí nasávat žádný prach a jiné nečistoty.
- Nepoužívejte kompresor pro vysokotlaké pneumatiky jako např. pneumatiky nákladních vozů, traktorů nebo přívěsů.
- Pokud chcete plnit více pneumatik, nechte kompresor mezi jednotlivými plněními vždy přibližně 20 minut ochladit. Maximální doba chodu přístroje nesmí překročit 10 minut.
Důležité!
- Elektrocentrála je vybavena jedním bezúdržbovým, nevytékajícím olověným gelovým akumulátorem. Tento je dodáván v částečně nabitém stavu.
- Pred prvním uvedením do provozu musí být akumulátor elektrocentrály plně nabitý!
• Při delším nepoužívání elektrocentrály se
akumulátor sám vybije.
- K nabíjení používejte pouze dodaný síťový zdroj. Varovný trojúhelník neodpovídá normě ECE.
Likvidace
Baterie: Pouze prostřednictvím speciálních sběren nebo sběren zvláštního odpadu. Informujte se u místních úřadů.
Ochrana životního prostředí
Pamatujte prosím na to, že obalový materiál, vypotrebované baterie nebo defektní akumulátory nepatří do domovního odpadu. Proveděte vždy jejich řádnou likvidaci.
1 Pomocný startovací kabel černý (-)
2 Za-/vypínač pomocného startovacího kabelu
3 Indikace stavu nabití akumulátoru
4 Tlačítkový spínač indikace stavu nabití akumulátoru
6 Nabíjecí zdířka / LED
7 Osvětlení
8 Úschovná přihrádka pro příslušenství
9 Kompresor - indikace tlaku
10 Osvětlení - za-/vypínač
11 Kompresor - za-/vypínač
13 Měnič napětí - za-/vypínač
14 Zásuvka 230 V
15 Pomocný startovací kabel červený (+)
16 Varovný trojúhelník (integrovaný)
2.2 Rozsah dodávky (obr. 3)
Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.
- Otevřete balení a přístroj opatrně vyjměte z balení.
- Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).
- Překontrolujte, zda je rozsah dodávky úplný.
- Zkontrolujte přístroj a příslušenství, zda nebyly při přepravě poškozeny.
CZ
- Balení si pokud možno uložte až do uplynutí záruční doby.
Nebezpečí!
Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!
• 20 Spirálová vzduchová hadice
• 21 Adaptér dlouhý
• 22 Adaptér krátký
• 23 Adaptér pro míč
• 24 Plochá pojistka
• 25 Adaptér pro ventilky jízdních kol
• 26 230 V nabiječka
• 27 Automobilový adaptérový kabel
• Originální návod k obsluze
3. Použití podle účelu určení
Přístroj je vhodný jako pomocné startovací zařízení 12 V startovacích baterií (olověné akumulátory) při chybějící kapacitě baterie a k přímému nebo nepřímému připojení 12 V spotřebičů s max. příkonem proudu 15 A na zásuvku cigaretového zapalovače. Dodržujte bezpodmínečně návod k obsluze přístroje, který připojujete. Pomocí integrovaného 12 V automobilového kompresoru mohou být nafukovány pneumatiky automobilů, motocyklů a kol, sportovní míče a malé míče do vody, malé nafukovací matrace a podobně.
Měnič napětí slouží výhradně k přeměně 12 V stejnosměrného napětí z integrované (startovací) baterie na 230 V / 50 Hz modifikované střídavé napětí. Na základě nízké hmotnosti a kompaktního provedení se dá přístroj použít v osobních automobilech, karavanech atd. Výstupní napětí přístroje odpovídá napětí v domácnosti.
Měniče napětí jsou ideální k provozování elektrických přístrojů jako např. notebooků, hracích konzol, nebo audio přístrojů nebo k nabíjení např. akumulátorů mobilních telefonů nebo notebooků. Dodržujte prosím bezpodmínečně případné pokyny k omezení pro připojení na měniče napětí s modifi kovaným sinusem v návodu k obsluze přístroje, který připojujete.
Přístroj není vhodný pro kapacitní spotřebiče, k řízení a regulaci.
Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.
Dbejte prosím na to, že naše prístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokud je prístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.
4. Technická data
Akumulátor: ....12 V/17 Ah Výstupní napětí / max. příkon proudu: ..... ....12 V/15 A přes 1 zásuvku cigaretového ....zapalovače Osvětlení: ....12 LED Kompresor: ....max. 18 barů Pomocné startovací zařízení: ..... ....12 V / max. 600 A (3 s)
Sítový zdroj:
Vstup: ....Jmenovité napětí: 230 V\~50 Hz Výstup: ....Výstupní napětí: 15 V DC ....Jmenovitý proud: 1000 mA ....Jmenovitý výkon: 15 VA
Invertor:
Vstupní jmenovité napětí: ..... 12 V DC Špičkový výstupní výkon (25 ms): ..... 200 W Výstupní výkon (cca 25 min.): ..... 100 W Trvalý výstupní výkon (cca 90 min.): ..... 80 W Výstupní napětí: ..... 230 V Výstupní kmitočet: ..... 50 Hz modífi kovaná sinusová vlna Účinnost max.: ..... 90% Příkon proudu naprázdno: ..... 400 mA Vstupní napětí: ..... > 10,5 V; < 15 V Provozní teplota okolí: ..... 0°C - + 40°C Signál / vypnutí při přehřátí: ..... 55°C +/- 5°C Teplota při novém spuštění (automaticky): ..... 30°C +/- 5°C
CZ
5. Nabíjení elektrocentrály
(obr. 1)
Upozornění! Všechny vypínače musí být nastaveny do polohy „0“.
Při stisknutí tlačítka (4) ukazují LED (3) stav nabití zabudovaného akumulátoru (zelená=plný / červená=prázdný).
5.1 Nabíjení elektrocentrály přes síťový zdroj
- Spojte napájecí vedení přiloženého síťového zdroje s nabíjecí zdířkou akumulátoru (6).
- Zastrčte síťový zdroj do 230 V/50 Hz zásuvky. LED svítí.
5.2 Nabíjení elektrocentrály přes automobilový adaptérový kabel
Elektrocentrálu je možné nabíjet přes cigaretový zapalovač vozidla.
Upozornění! Nabíjení by se mělo provádět pouze za jízdy, protože je vybíjena baterie.
Nikdy vozidlo nestartujte, dokud je automobilový adaptérový kabel připojen na cigaretový zapalovač.
12 V zástrčku přiloženého automobilového adaptérového kabelu zastrčit do cigaretového zapalovače vozidla a druhý konec do nabíjecí zdířky „(6)“ elektrocentrály.
6. Výstupy
Pozor!
Výstup 12 V přes přípojku cigaretového zapalovače.
15 ampérů max.:
• 12 V výstup (obr. 1/pol. 12) je zatížitelný max. 15 A, tzn. že máte k dispozici max. 15 A.
- Dbejte proto na výkonové a příkonové hodnoty spotřebiče, abyste elektrocentrálu nepřetížili. Pokud Vám jsou známá pouze výkonová data spotřebiče, můžete max. proud jednoduše vypočitat.
Příklad:
Spotřebič: 12 V / 50 W
Příkon činí: 50 W / 12 V = 4,17 A
- Dodaný kabel cigaretového zapalovače může být použit k připojení vhodného spotřebiče. Je jištěn 10 A.
• K použití 12 V výstupu odstraňte ochrannou
čepičku a spotřebič připojte.
Dbejte na hodnoty napětí a proudu přístrojů určených k zásobování, aby nebyla elektrocentrá-la přetižena. Přetižení může vést k eventuálnímu zničení přístroje.
Za-/vypínač (2) pro pomocný startovací kabel se musí nacházet v poloze „0“.
7. Obsluha osvětlení
K zapnutí osvětlení postupujte následovně:
Osvětlení (obr. 1/pol. 7) se vypínačem (obr. 1/pol. 10) za- resp. vypne.
8. Pomocné startovací zařízení pro motorová vozidla
Nebezpečí!
Nabíjecí kabely s kleštěmi na svorky baterie se nalézají na stranách prístroje.
- Pokud nabíjecí kabely nepotřebujete, nevyndávejte je z přístroje.
- Pozor! Nebezpečí zkratu při dotyku kleští na svorky baterie.
- Elektrocentrálamůže být jako pomocné startovací zařizení používána pouze u částečně vybitých autobaterií. To znamená, že můžete do autobaterie dopravit pouze omezenou kapacitu.
• Pro startování totálně vybité baterie není elektrocentrála vhodná!
Aby se zabránilo samovolným zkratům při připojování svorkami mezi autobaterií a díly vozidla, jsou svorky izolovány. Bezpodmínečně zabraňte zkratům.
Pomocné startovací zařizení elektrocentrály nabízí při startovacích potižích, na základě chybějící kapacity baterie v autobaterii, vítanou pomoc.
Upozorňujeme na to, že vozidla ve standardním vybavení jsou již vybavena velkým množstvím elektronických konstrukčních dílů (jako např. ABS, ASR, vstříkovací čerpadlo, palubní počítač a autotelefon). Zvýšené startovní napětí a vyskytující se napěťové špičky mohou při startu vést event. k defektům v elektronických součástkách. Následné škody způsobené pomocným startovacím zařízením nejsou kryty ručením za výrobek.
CZ
Dodržujte prosím pokyny v návodech k použití pro automobil, rádio, autotelefon atd.
Pouze plně nabitou elektrocentrálu s plnou kapacitou můžete použít jako pomocné startovací zařízení.
Použití elektrocentrály při pomocném startu:
- Spojte červené vedení (+) elektrocentrály s kladným pólem (+) autobaterie.
- Spojte černé vedení (-) elektrocentrály s kostrou vozidla, např. na ukostřovacím pásku nebo jiném neizolovaném místě bloku motoru, tak dalece od baterie, jak jen to je možné, aby se zabránilo zapálení případně vzniklého traskavého plynu.
- Vypínač (obr. 1/pol. 2) musí být při pomocném startu nastaven do polohy „ON”.
- Zapnout zapalování a cca 5 minut vyčkat. NESTARTOVAT!
- Nyní můžete provést pokusný start při připojené elektrocentrále. Dbejte na to, aby pokus o start netrval déle než 3 vteřiny, protože při startu teče velmi vysoký proud.
- Nejdříve odstraňte kleště na svorky z ukostřovacího pásku (záporný pól).
- Poté odstraňte pomocný startovací kabel z kladného pólu (+) autobaterie.
- Po tomto pokusu startování musí být elektrocentrála opět nabita.
9. Kontrola stavu baterie
(obr. 1)
LED (3) informují o stavu nabití zabudovaného akumulátoru. Stisknutím tlačítka (4) se rozsvítí LED od zelené po červenou.
Červená
Akumulátor je vybitý. Tento stav je možný např. po pomocném startu. Akumulátor musí být bezpodmínečně nabit. Pokud je přístroj i přesto dál používán, může to vést k poškození akumulátoru. Aby byla zachována životnost akumulátoru, měli byste akumulátor jednou za 3-5 měsíců nabít, bez přihlédnutí k používání.
10. 12 V kompresor
10.1 Huštění pneumatik
Nebezpečí! Na kontrolu skutečného tla- ku v pneumatice používejte manometr. Bezpodmínečně dodržovat návod na huštění pneumatik vozidla.
- Sundejte z ventilku čepičku.
- Otevřete úschovnou přihrádku pro příslušenství a spojte spirálovou vzduchovou hadici s hadicí kompresoru.
- Našroubujte přípojku spirálové vzduchové hadice na ventil automobilových pneumatik.
10.2 Nafukování nafukovacích matrací atd.
Varování! Z důvodů vlastností materiálu nafukovacích matrací, člunů atd. není možné uvést přesný tlak vzduchu. Dbejte proto na to, abyste tyto předměty nenafoukli moc, protože by jinak mohly prasknout.
- Vyberte vhodný adaptér a našroubujte ho na přípojku duše.
10.3 Uvedení kompresoru do provozu
Upozornění! Před uvedením kompresoru do provozu si prosím přečtěte v bodě 1 uvedené „Důležité pokyny“. Po 10 minutách doby chodu kompresoru je nutná 20minutová přestávka na ochlazení.
- Pred zapnutím zkontrolovat manometr (obr. 1/ pol. 9).
- Na zapnutí nastavit za-/vypínač (obr. 1/pol. 11) do polohy I.
- Na vypnutí nastavit za-/vypínač (obr. 1/pol. 11) do polohy 0.
11. Měnič napětí
Pozor!
11.1 Před uvedením do provozu
- Před připojením se ujistěte, zda údaje na typovém štítku souhlasí s údaji sítě 230 V spotřebiče.
- Než začnete na 230 V spotřebiči provádět nastavení, vždy vytáhněte síťovou zástrčku ze zásuvky.
Pokyny:
- Dodržujte hodnoty udaného výstupního a špičkového výstupního výkonu (náběhový výkon). Přístroje s vyšším potřebným výkonem nesmějí být připojovány.
• Dbejte na to, že přístroje s elektrickým moto-
CZ
rem (např. vrtačka atd.) potřebují podstatně vyšší náběhový výkon, než je uveden na jejich typovém štítku. Proto je možná nutné, aby se měnič napětí vícekrát za- a vypnul. Pokud by přesto 230 V spotřebič nenaběhnul, nemůže být na základě vysokého náběhového výkonu provozován.
- Na každé zásuvce smí být připojen pouze jeden 230 V spotřebič.
- Použití vícenásobné zásuvky není dovoleno.
Vlastnosti:
• Ochrana proti přepětí / zkratu
• Ochrana proti podpětí
• Ochrana proti přehřátí
- Akustickýalarm
11.2 Obsluha
11.2.1 Za-/vypnutí měniče napětí
- Na zapnutí nastavte za-/vypínač (obr. 2/pol. 13) do polohy „Zap“ (I). Červená LED svítí, měnič napětí je zapnut a připraven k provozu.
- Na vypnutí nastavte za-/vypínač do polohy „Vyp“ (0). Červená LED zhasne, měnič napětí je vypnut.
11.2.2 Vypnutí v případě poruchy
Měnič napětí se automaticky vypne za následujících podmínek:
• Vstupnínapětí klesne pod 10 – 10,5 V
- Přístroj se přehřeje.
V takových případech vypněte přístroj pomocí za-/vypínače a odstraňte připojený 230 V spotřebič. Zkontrolujte, zda jsou všechny větrací otvory na měniči napětí volné a měnič napětí po cca 10 minutách čekání opět zapněte.
12. Údržba a péče
Nebezpečí!
- Při všech čisticích a údržbových pracích musí být elektrocentrála zásadně vždy vypnuta a všechny přípojky z přístroje odstraněny.
- Načištění povrchu používejte pokud možno vždy pouze měkký suchý hadr a žádná agresivní rozpouštědla. Pokud je to bezpodmínečně nutné, mohou být nečistoty odstraněny pouze lehce navlhčeným hadrem.
13. Oprava
Při eventuálně vyskytnuvších se poruchách přístroje nechte provést kontrolu pouze autorizovaným odborníkem, resp. zákaznickým servisem.
14. Objednání náhradních dílů
Při objednávce náhradních dílů je třeba uvést následující údaje:
• Typpřístroje
• Číslo artiklu přístroje
• Identifikační číslo přístroje
- Číslo požadovaného náhradního dílu Aktuální ceny a informace naleznete na www.isc-gmbh.info
15. Likvidace
Přístroj, příslušenství a balení by mělo být dáno k recyklaci šetrné pro životní prostředí. Z důvodů re- cyklace podle druhů jsou plastové díly označeny.
Akumulátory a akumulátory poháněné elektrické přístroje obsahuji materiály nebezpečné životnímu prostředí. Akumulátorové přístroje nedávat do domovního odpadu. V případě defektu nebo opotřebování přístrojů akumulátor vyjmout a zaslat firmě iSC GmbH, Eschenstraße 6, D-94405 Landau, Německo, nebo pokud jsou neoddélitelně spojeny s přístrojem, zaslat celý akumulátorový přístroj. Pouze tam je výrobcem zaručena odborná likvidace.
CZ
Jen pro země EU
Elektrické nářadí a přístroje neodhazujte do domovního odpadu!
Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.
Alternativa recyklace k výzvě na zpětné odeslání výrobku:
Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sbrěně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na dily příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům.
Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi rmy iSC GmbH.
Technickézměny vyhrazeny
CZ
Servisníinformace
Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.
Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.
| Kategorie Příklad | |
| Rychleopotřebitelné díly* Adaptér, žárovka, akumulátor | |
| Spotřební materiál/spotřební díly* | Plochá pojistka, jemná pojistka |
| Chybějící díly | |
* není nutně obsaženo v rozsahu dodávky!
V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:
- Fungoval přístroj předtím nebo byl od začátku defektní?
Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?
Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní přiznak)?
Popište tuto chybnou funkci.
CZ
Záruční list
Vážená zákaznice, vážený zákazníku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice lito a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tom-to záručním listu nebo na prodejnu, kde jste přístroj zakoupili. Pro uplatňování požadavků poskytnutí záruky platí následující:
- Tyto záruční podmínky upravují dodatečné záruky. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.
- Záruka se vztahuje výhradně na nedostatky na přístroji, které jsou prokazatelně způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatížení. - Z naší záruky jsou vyloučeny:
- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem).
- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.
- Záruční doba činí 60 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavku poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využi místního servisu.
- Pro uplatňování požadavků poskytnutí záruky nahlaste prosím Váš defektní přístroj na: www.isc-gmbh.info. Pokud je defekt přístroje zahrnut v naší záruce, obdržite obratem zpátky opravený nebo nový přístroj.
V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.
SK
Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu
1. Bezpečnostné pokyny
Nebezpečenstvo!
Napätový transformátor
Nikdy váš odev nečistite stlačeným vzduchom.
1 Pomocný štartovací kábel čierny (-)
2 Vypínač zap/vyp pomocného štartovacieho kábla
3 Ukazovatel' stavu nabitia akumulátora
4 Tlačidlo pre ukazovatel' stavu nabitia akumulátora
5 Plochá poistka 15A
6 Nabíjacia zásuvka / LED
7 Osvetlenie
8 Odkladacia priehradka pre príslušenstvo
9 Ukazovatel' tlaku kompresora
10 Vypínač zap/vyp osvetlenia
11 Vypínač zap/vyp kompresora
12 Zásuvka na zapal'ovanie cigariet
13 Vypínač zap/vyp napät'ového transformátora
14 Zásuvka 230V
15 Pomocný štartovací kábel červený (+)
16 Výstražný trojuholník (integrovaný)
SK
2.2 Objem dodávky (obr. 3)
• 20 Špirálová vzduchová hadica
• 21 Adaptér dlhý
• 22 Adaptér krátky
• 23 Adaptér na lopty
• 24 Plochá poistka
• 25 Adaptér na ventil na bicykle
• 26 Nabíjačka 230 V
• 27 Automobilový adaptérový kábel
• Originálny návod na obsluhu
Vstup: ......Menovité napätie: 230V \~ 50Hz
Výstup: ......Výstupné napätie: 15 V DC
Menovitý prúd: 1000 mA
Menovitý výkon: 15 VA
Invertor:
Pri stlačení tlačidla (4) zobrazia svetelné kontrolky LED (3) stav nabitia (zelená = plná / červená = prázdna) zabudovaného akumulátora.
5.2 Nabíjanie energetickej stanice pomocou automobilového adaptérového kábla
Je možné nabíť energetickú stanicu pomocou automobilového cigaretového zapal’ovača. Upozornenie: Akumulátor energetickej stanice sa nabije až do približne 12 V. Proces nabíjania by mal prebiehať iba počas jazdy, aby sa nevybila autobatéria. Nikdy neštartujte vozidlo, pokial’ je automobilový adaptérový kábel zapojený na ciga-retový zapal’ovač.
Výstup 12V cez napojenie na cigaretový zapal'ovač.
15 ampérov max.:
- Dodaný kábel cigaretového zapaľovača je možné použiť na to, aby sa zapojil vhodný spotrebič. Je istený na 10 A.
- Aby bolo možné použit 12V výstup, odstráňte ochranný kryt a zapojte Váš spotrebič.
10. 12-voltový kompresor
10.1 Plnenie pneumatík
11. Napätový transformátor
Pozor!
• Vstupné napätie klesne pod 10 – 10,5 V
- Prístroj sa prehrieva.
12. Údržba a ošetrovanie
Nebezpečenstvo!
Recyklačná alternatíva k výzve na spätné zaslanie výrobku:
* nie je bezpodmienečne obsiahnuté v objeme dodávky!
Vážená zákazníčka, vážený zákazník,
Izhodiščna frekvenca: ....
50 Hz modifi cirana sinusoida
Afl úttaks (um pað bil 25 mín.): ..... 100 W
