Tuotetyyppi	Akkulaturi / Monitoiminen energiapakkaus
Tuotemerkki	Alpha Tools
Malli	A-ES 1700/1
Sisäänrakennettu akku	12 V / 17 Ah (lyijygeeli, huoltovapaa)
Päätoiminnot	12 V käynnistysapu, 12 V kompressori, 230 V jännitemuunnin, LED-valaistus, savukkeensytytinliitäntä
Käynnistysapu	12 V / max 600 A (3 sekuntia)
Kompressori	Maksimipaine 18 bar, painemittarilla ja varusteilla
Jännitemuunnin (invertteri)	Syöttö 12 V DC, lähtö 230 V / 50 Hz, muunneltu siniaalto, huipputeho 200 W, jatkuva 80 W
Valaistus	12 LED
12 V lähtö	Savukkeensytytinliitäntä, max 15 A (suojattu 10 A sulakkeella)
Verkkosyöttö	230 V ~ 50 Hz, lähtö 15 V DC / 1000 mA (laturi mukana)
Latauksen ilmaisin	LED-näyttö (vihreä = täysi, punainen = tyhjä), kosketuspainike
Suojaukset	Ylijännite, oikosulku, alijännite, ylikuumeneminen (äänihälytys)
Käyttölämpötila	0 °C - +40 °C
Lämpökatkaisu	55 °C ± 5 °C, automaattinen uudelleenkäynnistys 30 °C ± 5 °C
Mukana toimitettavat tarvikkeet	Kierreilmiletku, adapterit (pitkä, lyhyt, pallo, pyöräventtiili), litteä 15 A sulake, 230 V laturi, auton sovitinjohto
Huolto	Puhdista kuivalla pehmeällä liinalla; lataa akku 3-5 kuukauden välein vaikka ei käytössä
Takuu	60 kuukautta (ehdoilla, ei ammattikäytössä)
Kulutusosat	Litteä sulake, hienosulake, adapterit, lamppu, akku
Standardit	EU:n mukainen (WEEE-direktiivi 2012/19/EU)

Usein kysytyt kysymykset - A-ES 1700/1 Alpha Tools

Miten ladata energiapakkaus A-ES 1700/1?

Voit ladata sen mukana tulevalla virtalähteellä (230 V) tai auton savukkeensytyttimen kautta (moottori käynnissä). Kytke laturi latausliitäntään (6) ja verkkopistorasiaan. LED syttyy. Lataus savukkeensytyttimen kautta: käytä mukana toimitettua sovitinjohtoa.

Voiko laitetta käyttää täysin tyhjentyneen akun käynnistämiseen?

Ei, energiapakkaus on tarkoitettu osittain tyhjentyneen akun käynnistysavuksi. Se ei sovellu täysin tyhjentyneelle akulle.

Mikä on jännitemuuntimen (invertterin) maksimiteho?

Huipputeho (25 ms) on 200 W, lähtöteho noin 25 minuutin ajan on 100 W ja jatkuva teho (90 min) on 80 W.

Miten täyttää rengas sisäänrakennetulla kompressorilla?

Irrota venttiilin korkki, liitä kierreilmiletku kompressoriin, kierrä sovitin venttiiliin. Kytke kompressori päälle kytkimellä (11). Paine näkyy painemittarissa (9). Noudata ajoneuvosi suositeltua painetta.

Mitä tehdä, jos jännitemuunnin ylikuumenee?

Invertteri sammuu automaattisesti. Käännä kytkin (13) asentoon 0, irrota 230 V:n kulutuslaite, tarkista, että tuuletusaukot eivät ole tukossa, odota noin 10 minuuttia ja kytke uudelleen päälle.

Miten sisäistä akkua hoidetaan?

Akku on huoltovapaa. Pidentääksesi sen käyttöikää, lataa se täyteen 3-5 kuukauden välein, vaikka et käyttäisikään sitä. Vältä syväpurkausta.

Mitä tarvikkeita laitteen mukana tulee?

Pakkaus sisältää kierreilmiletkun, adapterit (pitkä, lyhyt, pallo, pyöräventtiili), litteän 15 A sulakkeen, 230 V laturin, auton sovitinjohdon ja käyttöohjeen.

Onko laite suojattu oikosulkuja vastaan?

Kyllä, siinä on oikosulku-, ylijännite-, alijännite- ja ylikuumenemissuojaus. Poikkeustilanteessa kuuluu äänihälytys.

Voiko energiapakettia käyttää 230 V virtalähteenä herkille laitteille?

Invertteri tuottaa muunneltua siniaaltojännitettä. Se sopii kannettaville tietokoneille, konsoleille, äänilaitteille, latureille, mutta ei kapasitiivisille laitteille, elektronisille ohjauksille tai säätöille.

Mistä löydän varaosia A-ES 1700/1:lle?

Voit tilata varaosat ISC GmbH:lta (www.isc-gmbh.info) ilmoittamalla laitetyypin, viitteen ja tunnistenumeron. Kulutusosia ovat sulakkeet, adapterit ja akku.

KÄYTTÖOHJE A-ES 1700/1 Alpha Tools

FI Alkuperäiskäyttöohje Energia-asema

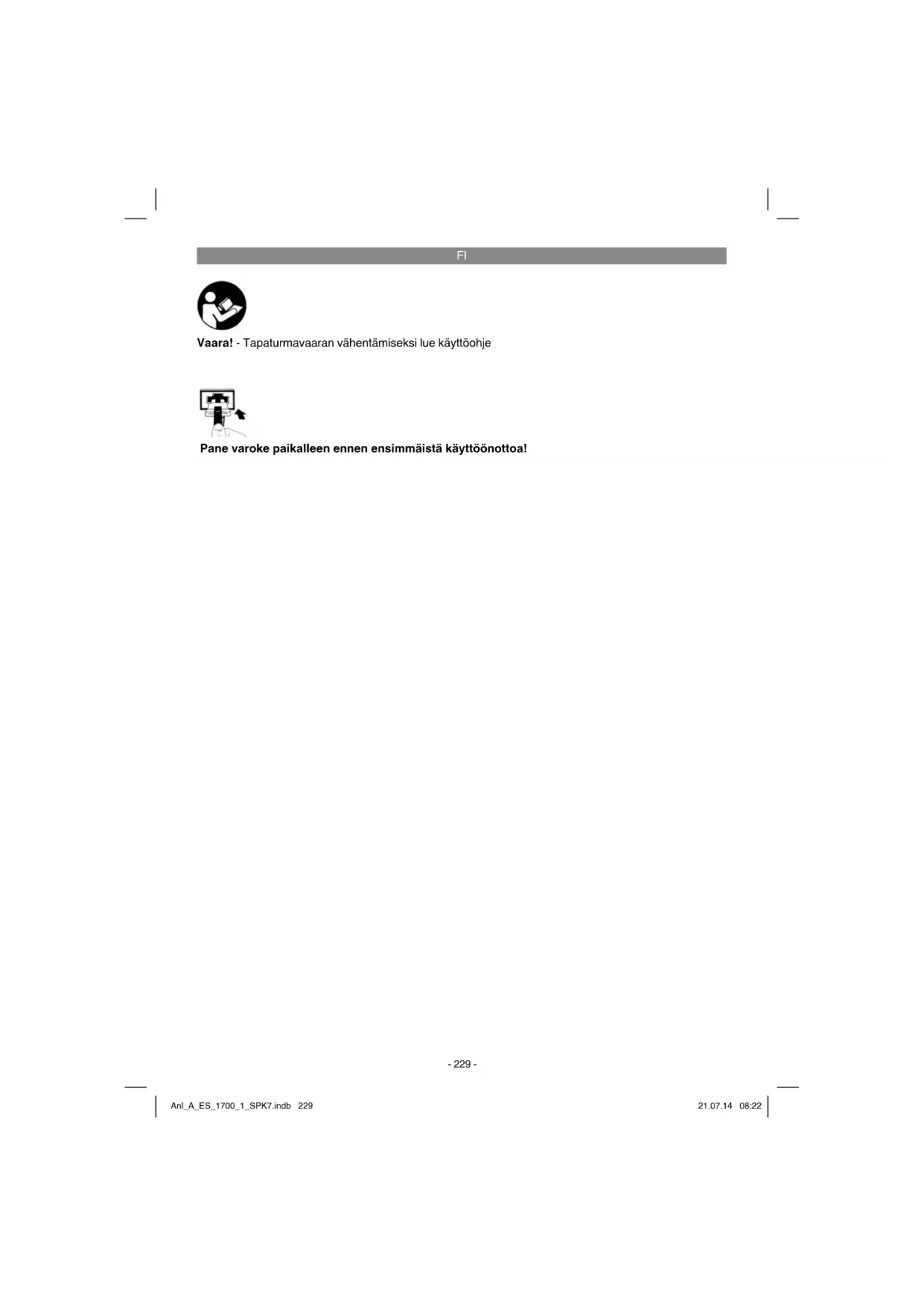

Vaara! - Tapaturmavaaran vähentämiseksi lue käyttöohje

Pane varoke paikalleen ennen ensimmäistä käyttöönottoa!

FI

Vaara!

Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turvallisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvallisuusohjeiden noudattamisen laiminlyönnistä.

1. Turvallisuusmääräykset

Vaara!

Lue kaikki turvallisuusmääräykset ja ohjeet. Jos turvallisuusmääräyksiä tai muita ohjeita ei noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki turvallisuusmääräykset ja ohjeet myöhempä tarvetta varten.

• Tarkasta ennen energia-aseman jokaista käyttöä, onko se vaurioitunut.
• Käytä oikeaa verkkojännitettä (230V \~ 50Hz).
• Muista, että sähkölaitteiden asiantuntemattomasta käytöstä saattaa aiheutua vaaratilanteita, joiden vakavuutta lapset eivät mahdollisesti ymmärrä.
• Pidä lapset poissa auton akun ja energia-aseman lähettyviltä.
• Vialliset tai vahingoittuneet osat tulee korjauttaa asiantuntevasti alan ammattikorjaamossa tai vaihtaa uusiin, ellei käyttöohjeessa ole nimenomaan toisin sanottu. Vahingoittuneet katkaisimet täytyy vaihtaa uusiin alan ammattikorjaamossa.
• Suojaa laite sateelta, roiskevedeltä ja kosteu-delta.
• Älä aseta laitetta kuumennetulle alustalle.
• Kytke energia-aseman aina pois päältä, kun sitä ei käytetä.
• Kun lataat auton akun sekä täyttäessäsi siihen happoa tai lisätessäsi tislattua vettä, käytä aina ehdottomasti suojalaseja sekä haponkestäviä käsineitä! Syövyttävä happo aiheuttaa vakavan tapaturmanvaaran!
• Varo! Akkuhappo on syövyttävää. Iholle ja vaatteisiin joutuneet happoroiskeet on pestävä heti pois saippuavedellä. Silmiin joutuneet happoroiskeet on huuhdottava heti vedellä

(15 min ajan) ja hakeuduttava lääkärinhoi- toon.

• Auton akkua ladattaessa ei saa käyttää syntetisistä kuiduista valmistettuja vaatteita, jotta vältetään sähköstaattisten purkautumisien aiheuttamat kipinät.
• Huomio! Vältä avotulta ja kipinöitä. Ladatessa vapautuu räjähtävää paukkukaasua.
• Energia-asemassa on rakenneosia, kuten esim. kytkimiä ja varoke, jotka saattavat aiheuttaa valokaaren ja kipinöitä. Huolehdi ehdottomasti autotallin tai tilan hyvästä tuule-tuksesta.
• Huomio! Kun havaitset pistävän kaasunhajun, on räjähdysvaara välitön. Älä sammuta laitetta, äläkä irroita latauspihtejä. Tuuleta huone heti hyvin. Anna huoltokorjaamon tarkastaa auton akku.
• Älä lataa useampia akkuja samanaikaisesti.
• Älä lataa akkuja, joita ei voi ladata.
• Noudata autonakun valmistajan antamia ohjeita.
  Noudata ajoneuvon valmistajan akun lataamisesta antamia ohjeita.

Jännitteenmuuntaja

• Ennen käyttöönottoa tulee ehdottomasti lukea käyttöohje ja noudattaa sitä! Laitetta saa käyttää ainoastaan siinä kuvatulla tavalla. Kaikkinainen muu käyttö on kielletty.
• Säilytä ohje huolella ja anna se tarvittaessa muille.
• Älä koskaan käytä laitetta kosteassa ympäristössä.
• Älä koskaan avaa laitetta ja koske jännitteelli- siin osiin – hengenvaara!
• Älä koskaan käytä laitetta märin käsin.
• Laitetta ei saa käyttää tiloissa, joissa käytetään tai säilytetään tulenarkoja aineita (esim. liuotteita) tai kaasuja.
• Pidä helposti syttyvät aineet tai kaasut poissa laitteen lähettyviltä.
• Ei saa panna mitään vieraita esineitä laitteen aukkoihin – sähköiskun ja laitteen vahingoittumisen vaara.
• Pidä lapset ja lääkkeiden tai alkoholin vaikutuksen alaiset henkilöt poissa laitteen lähettyviltä.
• Ainoastaan valtuutettu ammattihenkilöstö saa suorittaa huoltotoimet ja korjaukset.
• Vettä tai muita nesteitä ei saa koskaan joutua laitteen päälle tai sisään – hengenvaara!
• Kotelo saattaa lämmetä pitemmän käytön aikana. Valitse laitteen paikka niin, ettei se lämpene lisää ulkoisten tekijöiden vuoksi.

FI

• Lapset tai heikot henkilöt saavat käyttää laitetta vain valvonnassa.
• Pienet lapset eivät saa käyttää laitetta leikkikaluna.
• Huolehdi aina siitä, että laite on tukevasti paikallaan. Laite täytyy asentaa tai sen paikka valita niin, että se ei voi kaatua tai pudota.
• Jos johdot vedetään teräväreunaisen seinän läpi, täytyy käyttää erityisiä läpivientiholkkeja.
• Älä vedä johtoja irrallisina tai terävässä kulmassa sähköä johtavan materiaalin kohdalla.
• Älä vedä sähköjohdoista tai kohdista niihin vetorasitusta.
• 230 V-johtoja ei saa vetää samaan putkeen tai kaapelikanavaan 12 V-tasavirtajohtojen kanssa.
  • Kiinnitä sähköjohdot aina hyvin.
• Sähköjohdot on vedettävä niin, että niistä ei aiheudu kompastumisvaaraa eikä johtoa voi vahingoittaa.
• Tarkasta, että laite on toimitettu moitteetto-massa kunnossa. Jos laitteessa on vaurioita, älä liitä sitä sähköverkkoon.
• Älä koskaan peitä laitetta. Ilman tulo- ja pois-toaukkojen tulee olla aina vapaana.
• Alä koskaan yhdistä jännitteenmuuntajan 230 V-lähtöä johonkin toiseen 230 voltin virranläh-teeseen.
• Kun integroidut suojalaitteet laukeavat, niin laitteen osat ovat edelleen jännitteellisiä.
• Noudata aina laitteeseen liitetyn 230 V-kuluttajan turvallisuusmääräyksiä.

Kompressori

• Älä koskaan puhdista vaatteitasi paineilmalla.
• Alä puhalla paineilmaa ihmisiä tai eläimiä kohti.
  • Pidä tuuletusraot puhtaina liasta.
• Kompressori ei saa imeä pölyä tai muuta likaa.
• Älä käytä kompressoria suurpainerenkaisiin, kuten esim. kuorma-auton, traktorin tai perävaunun renkaisiin.
• Jos haluat täyttä useampia renkaita, niin anna kompressorin jäähtyä noin 20 minuutin ajan yksittäisten täyttöjen välillä. Laitteen pisin käyntiaika ei saa ylittää 10 minuuttia.

Tärkeää!

• Energia-asema on varustettu lyijygeeli-akkuvaraajalla, joka ei tarvitse huoltoa eikä voi vuotaa. Se toimitetaan osittain ladattuna.
  Ennen ensimmäistä käyttöä täytyy energia-aseman akku ladata täyteen!
• Jos energia-asemaa ei käytetä pitempään

aikaan, niin sen akku tyhjenee itsekseen.
- Käytä lataamisessa ainoastaan mukana toimitettua verkkolaitetta.
• Varoituskolmio ei vastaa ECE-standardia.

Hävittäminen

Akut: Vain erityisten keräyspisteiden tai erikoisjätteen keräyspisteiden kautta. Tiedustele asiaa kunnanhallinnosta.

Ympäritönsuojelu

Ole hyvä ja muista, että pakkausmateriaalit ja loppuun käytetyt tai vialliset akut eivät kuulu kotitalousjätteisiin. Toimita ne aina määräysten mukaisesti hävitettäväksi.

2. Laitteen kuvaus ja toimituksen sisältö

2.1 Laitteen kuvaus (kuva 1/2)

1 Käynnistysapukaapeli, musta (-)
2 Käynnistysapukaapelin päälle-/pois-katkaisin
3 Akun lataustilan näyttö
4 Akun lataustilanäytön painokatkaisin
5 Litteä varoke 15A
6 Latausholkki / valodiodi
7 Valaistus
8 Varusteiden säilytyslokero
9 Kompressorin paineennäyttö
10 Valaistuksen päälle-/pois-katkaisin
11 Kompressorin päälle-/pois-katkaisin
12 Savukkeensytyttimen pistorasia
13 Jännitteenmuuntajan päälle-/pois-katkaisin
14 230 V-pistorasia
15 Käynnistysapukaapeli, punainen (+)
16 Varoituskolmio (integroitu)

2.2 Toimituksen sisältö (kuva 3)

Tarkasta tässä kuvatun toimitusselostuksen avulla, että tuote on täysimääräinen. Jos osia puuttuu, ota viimeistään 5. arkipäivänä oston jälkeen yhteyttä asiakaspalveluumme tai siihen myyntipisteeeseen, josta olet ostanut laitteen, ja esitä vastaava ostotosite. Huomioi tässä myös tämän ohjekirjan lopussa olevat asiakaspalveluohjeet ja takuusuoritustaulukko.

• Avaa pakkaus ja ota laite varovasti pakkauksesta.
• Poista pakkausmateiriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty).
  • Tarkasta, onko toimitus täysilukuinen.
• Tarksta, onko laitteessa ja varusteissa kuljetusvaurioita.

FI

- Säilytä pakkaus, mikäli mahdollista, takuua-jan loppuun saakka.

Vaara!

Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara!

• 20 Kierrevahvisteinen ilmaletku
• 21 Pitkä sovitin
• 22 Lyhyt sovitin
23 Pallosovitin
• 24 Litteä varoke
• 25 Polkupyöräventtiilin sovitin
• 26 230 V-latauslaite
• 27 Auton sovitinkaapeli
- Alkuperäiskäyttöohje

3. Määräysten mukainen käyttö

Laite soveltuu 12 V-käynnistysakkujen (lyijy-happoakkujen) käynnistysapuun akun tehon-puutteessa sekä sellaisten 12 V-virrankäyttäjien suoraan tai epäsuoraan liittämiseen, jotka ottavat kork. 15 A virran savukkeensyttytimen pistorasias-ta. Noudata tässä ehdottomasti liitettävän laitteen käyttöohjetta. Integroidun 12 V-autokompressorin avulla voidaan auton, moottoripyörän tai polkupy-örän renkaat sekä pienet vesipallot, pienet ilma-patjat ja muut sellaiset pumpata täyteen.

Jännitteenmuuntajaa saa käyttää ainoastaan integroidusta (käynnistys-) akusta saadun 12 V tasa-virran muuntamiseen 230 V / 50 Hz modifi oiduksi vaihtovirraksi. Laite soveltuu vähäisen painonsa ja pienikokoisen rakenteensa vuoksi käytettäväksi autossa, matkailuautossa tms. Laitteen antojännite vastaa kotitalousjännitettä.

Jännitteenmuuntajilla voidaan mitä parhaiten käyttää sähkölaitteita, kuten esim. kannettavia tietokoneita, pelikonsoleita, audio-, video- ja televisiolaitteita, tai ladata esim. kännyköiden tai tietokoneiden akkuja. Ole hyvä ja noudata ehdottomasti liitettävän laitteen käyttöohjeessa mahdollisesti annettuja, modifi oidulla siniaallolla varustettujen jännitteenmuuntajien käyttöä koskevia rajoituksia.

Laite ei sovellu käytettäväksi kapasitiivisten kuluttajien, ohjausten ja säätimien kanssa.

Laitetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyttö ei ole määräysten mukaista. Kaikista tästä aiheutuvista vahingoista tai loukkaantumisista on vastuussa laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja.

Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsityöläis- tai teollisuustarkoituksiin. Emme hyväksy mitään takuuvaateita, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai näihin verrattavissa olevissa toimissa.

4. Tekniset tiedot

Akku: 12V/17 Ah Lähtöjännite / virranotto korkeintaan: ..12 V / 15 A 1 savukkeensytytinpistorasian kautta Valaistus: 12 valodiodia Kompressori: kork. 18 baaria Käynnistysapu: 12 V / kork. 600 A (3 s)

Verkkolaite:

Sisääntulo: ....Nimellisjännite: 230V \~ 50Hz Ulostulo: ....Lähtöjännite: 15 V tasavirta Nimellisvirta: ....1.000 mA Nimellisteho: ....15 VA

Inverter:

Tulonimellisjännite: 12 V DC Huippulähtöteho (25 ms): 200 wattia Lähtöteho (n. 25 min.): 100 wattia Jatkuva lähtöteho (n. 90 min.): 80 wattia Lähtöjännite: 230 V Lähtötaajuus: 50 Hz modifi oitu siniaalto Tehokkuusaste kork.: 90% Joutokäyntivirranotto: 400 mA Tulojännite: >10,5 V; <15 V Ympäristölämpötila käytön aikana: .0°C ... +40°C Ylikuumenemissignaali / -katkaisu: .. 55°C +/- 5°C Uudelleenkäynnistyslämpötila (automaattisesti): 30°C +/- 5°C

FI

5. Energia-aseman lataaminen

(kuva 1)

Viite! Kaikkien katkaisimien tulee olla „0“-asennossa.)

Kun painat painonappia (4), niin valodiodit (3) näyttävät laitteessa olevan akun lataustilan (vihreä = täynnä / punainen = tyhjä).

5.1 Energia-aseman lataaminen verkkolaitteella

1. Liitä mukana toimitetun verkkolaitteen liitäntä- johto akun latauspistoliitäntään (6).
2. Työnnä verkkolaite 230V/50Hz pistorasiaan. Valodiodi syttyy palamaan.

5.2 Energia-aseman lataaminen auton sovitinkaapelilla

Energia-aseman voi ladata myös auton savukkeensytyttimen kautta.

Viite! Lataaminen tulee suorittaa vain ajon aikana, koska auton akku tyhjenee. Älä koskaan käynnistä ajoneuvoa, jos auton sovitinkaapeli on vielä liitettynä savukkeensytyttimeen.

Työnnä mukana toimitetun autosovitinkaapelin 12 V-pistoke auton savukkeensytyttimeen ja sen toinen pää energia-aseman latausholkkiin „(6)“.

6. Lähtöliitännät

Huomio!

12 V-lähtö savukkeensytytinliitännän kautta. Kork. 15 ampeeria:

12 V-lähtöä (kuva 1 / nro 12) voi kuormittaa kork. 15 ampeerilla, ts. käytettävissä on kork. 15 A.
- Ota tämän vuoksi huomioon kuluttajalaitteen teho- ja virranottoarvot, jotta et ylikuormita energia-assemaa. Jos tiedät vain kuluttajalaitteen tehotiedot, voit laskea suurimman virran hyvin yksinkertaisesti.

Laskuesimerkki:

Kuluttaja: 12V / 50W

Ottovirran määrä on: 50W / 12V = 4,17A

Mukana toimitettua savukkeensytytinkaapelia voidaan käyttää sopivan kuluttajan liittämiseen. Sen varoke on 10 A.
- Kun haluat käyttää 12 V-lähtöä, ota suojatul-ppa pois ja liitä kuluttajasi liitäntään.

Ota huomioon käytettävien laitteiden jännite- ja virranottoarvot, jotta et ylikuormita energia-asemaa.

Ylikuormitus saattaa aiheuttaa laitteen tuhoutumisen.

Käynnistysapukaapelin päälle-pois-katkaisimen (2) tulee olla „0“-asennossa.

7. Valaistuksen toimennus

Kun haluat kytkeä valaistuksen päälle, toimi seuraavasti:

Valaistus (kuva 1 / nro 7) kytketään päälle ja pois katkaisimella (kuva 1 / nro 10).

8. Moottoriajoneuvon käynnistysapu

Vaara!

• Napapihdeillä varustetut latauskaapelit ovat laitteen sivulla.
• Jos et tarvitse latauskaapeleita, älä ota niitä pois laitteesta.
• Huomio! Oikosulun vaara napapihteihin kosketettaessa.
• Energia-asemaa voidaan käyttää käynnis-tysapuna vain osaksi tyhjentyneen moottoria-joneuvon akun kohdalla. Tämä tarkoittaa sitä, että voit syöttää vain rajoitetun tehomäärän moottoriajoneuvon akkuun.
• Energia-asema ei sovi täysin tyhjentyneiden akkujen käynnistämiseen!

Pihtipinteet on eristetty, jotta estetään tahattomat oikosulut auton akun ja ajoneuvon osien välillä akkua liitettäessä. Oikosulkuja on ehdottomasti vältettävä.

Energia-aseman käynnistysapumahdollisuus on tervetullut apu akun riittämättömän varaustehon aiheuttamien käynnistysvaikeuksien poistamisessa.

Viittaamme siihen, että ajoneuvoissa on jo vakio- varusteisina lukuisia elektronisia rakenneosia (ku- ten esim. ABS, ASR, polttoaineen ruiskutuspum- pu, tietokoneohjaus ja autopuhelin). Korkeampi käynnistysjännite ja käynnistystapahtumassa esiintyvät jännitehuiput voivat mahdollisesti ai- heuttaa vikoja elektronisiin rakenneosiin. Käynnistysavusta aiheutuneita vaurioita ei tuotevastuu voi kattaa. Ole hyvä ja noudata autosi, radiosi, au- topuhelimesi jne. käyttöohjeissa annettuja ohjeita.

FI

Voit antaa käynnistysapua vain kun energia-asema on ladattu täyteen varauskykyynsä.

Energia-aseman käyttö käynnistysapua an- nettaessa:

1. Liitä energia-aseman punainen johto (+) au-ton akun PLUS-napaan (+).
2. Liitä energia-aseman musta johto (-) ajoneuvon runkoon, esim. massanauhaan tai muuhun paljaaseen moottorin kohtaan. Kiinnitä pinne niin kauas akusta kuin mahdollista, jotta vältetään mahdollisesti kehittyneen paukkukaasun syttyminen.
3. Katkaisin (kuva 1 / nro 2) täytyy kääntää „ON"-asentoon käynnistysapua annettaessa.
4. Kytke sytytys päälle, odota n. 5 minuuttia. ÄLÄ KÄYNNISTÄ AJONEUVOA!
5. Sitten voit yrittää käynnistää moottorin energia-aseman ollessa liitetynä siihen. Muista, että käynnistysyritys ei saa kestää 3 sekuntia pitempään, koska käynnistettäessä virtaa erittäin voimakas virta.
6. Ota ensin massanauhassa olevat napapihdit (miinusnapa) pois.
7. Ota sitten käynnistysapukaapeli pois auton akun PLUS-navasta (+).
8. Tämän käynnistysyrityksen jälkeen täytyy energia-asema ladata jälleen.

9. Akun lataustilan tarkastus

(kuva 1)

Valodiodit (3) ilmoittavat laitteeseen sisäänrakennetun akun lataustilan. Painettaessa nuppia (4) palavat vihreät tai punaiset valodiodit.

Punainen

Akku on tyhjentynyt. Tämä tila on mahdollinen esim. käynnistysaputapahtuman jälkeen. Akku täytyy ehdottomasti ladata uudelleen. Jos laitetta käytetään tästä huolimatta edelleen, niin akku saattaa vahingoittua. Akun kestävyyden säilyttämiseksi tulee akku ladata kertaalleen aina 3-5 kuukauden välein riippumatta siitä, onko sitä käytetty.

10. 12 V-kompressori

10.1 Renkaiden täyttäminen

Vaara! Käytä renkaiden todellisen paineen mittaamiseen ilmanpainemittaria. Noudata ehdottomasti ajoneuvon käyttöohjeita renkaan täyttämiseen.

1. Ota venttiilin tulppa pois venttiilistä.
2. Avaa varusteiden säilytyslokero ja liitä kierrevahvisteinen ilmaletku kompressorin letkuun.
3. Ruuvaa kierrevahvisteisen ilmaletkun liitos-kappale autonrenkaan venttiiliin.

10.2 Ilmapatjojen jne. täyttäminen

Varoitus! Ilmapatjojen, kumiveneiden jne. raken- teen vuoksi ei niiden ilmanpainetta voida mää- rittää tarkasti. Huolehdi tämän vuoksi siitä, että niitä ei täytetä liian suurella paineella, koska ne saattavat haljeta.

- Valitse sopiva sovitin ja ruuvaa se ilmaletkun liitoskappaleeseen.

10.3 Kompressorin käynnistäminen

Viite! Ennen kompressorin käynnistämistä ole hyvä ja lue kohdassa 1 annetut „tärkeät ohjeet“. Kun kompressori on käynyt 10 minuutin ajan, tarvitaan 20 minuutin mittainen jäähdytystauko.

Ennen käynnistystä tarkasta painemanometrin (kuva 1 / nro 9) lukema.
- Käynnistä laite kääntämällä päälle-poiskatkaisin (kuva 1 /nro 11) asentoon I.
- Sammuta laite kääntämällä päälle-poiskatkaisin (kuva 1 /nro 11) asentoon 0.

11. Jännitteenmuuntaja

Huomio!

11.1 Ennen käyttöönottoa

• Tarkasta ennen laitteen liittämistä sähköverkkoon, että tyyppikilven tiedot vastaavat 230 V-kuluttajan verkkovirtatietoja.
• Irroita aina verkkopistoke ennen kuin teet säätöjä 230 V-kuluttajalaitteeseen.

Ohjeita:

• Huomioi annetut lähtötehon ja huippulähtötehon arvot (käyntiinlähtöteho). Suuremman tehon tarvitsevia laitteita ei saa liittää muunta- jaan.
• Ota huomioon, että sähkömoottorilla varustetut laitteet (esim. porakoneet jne.) tarvitsevat huomattavasti suuremman käyntiinlähtötehon kuin mitä niiden tyyppikilvessä ilmoitetaan.

FI

Tämän vuoksi saattaa olla tarpeen kytkeä jännitteenmuuntaja useamman kerran päälle ja pois. Jos 230 V-kuluttajalaite ei silti lähde käyntiin, ei sitä voi käyttää liian suuren käynti-inlähtötehon vuoksi.

• Kuhunkin pistorasiaan saa liittää vain yhden 230 V-kuluttajan.
  • Jakelupistorasioiden käyttö on kielletty.

Ominaisuudet:

• Ylijännite-/oikosulkusujoja
• Alijännitesuoja
• Ylikuumenemissuoja
- Hälytysääni

11.2 Käyttö

11.2.1 Jännitteenmuuntajan päälle-/poiskytkentä

• Kytke laite päälle siirtämällä päälle-/poiskatkaisin (kuva 2/nro 13) asentoon „päälle“ (I). Punainen valodiodi palaa, jännitteenmuuntaja on kytketty päälle ja valmis käytettäväksi.
• Kytke laite pois päältä siirtämällä päälle-/pois-katkaisin asentoon „pois“ (0). Punainen valodiodi sammuu, jännitteenmuuntaja on kytketty pois päältä.

11.2.2 Sammutaminen häiriötapauksessa

Seuraavissa tilanteissa jännitteenmuuntaja kyt-keytyy automaattisesti pois päältä:

• tulojännite laskee alle 10 – 10,5 V
• laite kuumenee liikaa.

Näissä tapauksissa on laite kytkettävä pois päälle-/pois-katkaisimella ja siihen liitetty 230

V-kuluttaja irroitettava. Tarkasta, että kaikki jännitteenmuuntajan tuuletusaukot ovat avoinna ja kytke jännitteenmuuntaja n. 10 minuutin odotusajan jälkeen jälleen päälle.

12. Huolto ja hoito

Vaara!

• Kaikkia puhdistus- ja huoltotoimia varten täytyy energia-asema periaatteellisesti kytkeä pois päältä ja irroittaa kaikki liitännät laitteesta.
• Käytä pinnan puhdistamiseen aina vain pehmeää kuivaa liinaa, mikäli mahdollista, eikä mitään voimakkaita liuotteita. Jos se on ehdottoman välttämätöntä, voit poistaa lian vain vähän kostutetulla rievulla.

13. Korjaukset

Jos laitteessa ilmenee häiriöitä, anna ainoastaan valtuutetun alan ammattihenkilön tai ammattikor- jaamon tarkastaa se.

14. Varaosatilaus

Varaosatilausta tehtäessä tulee antaa seuraavat tiedot:

• laitteentyyppi
  • laitteentuotenumero
  • laitteentunnusnumero
  • tarvittavan varaosan varaosanumero

Aktuellit hinnat ja muita tietoja löydät verkkosivustosta www.isc-gmbh.info

15. Hävittäminen

Laite, varusteet ja pakkaus tulee toimittaa ympäristöstävälliseen uusiokäyttöön. Muoviosissa on vastaavat merkinnät tyypinmukaista kierrätystä varten.

Akkuvaraajat ja akkukäyttöiset sähkölaitteet sisäl- tävät ympäristölle vaarallisia materiaaleja. Älä hei- tä akkulaitteita kotitalousjätteisiin. Jos laite on vi- allinen tai kulunut loppuun, ota akku pois ja lähetä se osoitteeseen ISC GmbH, Eschenstrasse 6, D-94405 Landau, tai lähetä koko akkukäyttöinen laite, jos akut on liitetty siihen erottamattomasti. Vain valmistaja voi täällä taata asianmukaisen hävittämisen.

F1

Koskee ainoastaan EU-maita

Älä heitä sähkötyökaluja kotitalousjätteisiin!

Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansalliseksi laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystävälliseen kierrätykseen.

Kierrätysvaihtoehto takaisinlähetykselle:

Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apuvälineitä, joissa ei ole sähköosia.

Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopointi tai muu monistaminen on sallittu ainoastaan iSC GmbH:n nimenomaisella luvalla.

Oikeus teknisiin muutoksiin pidätetään

F1

Asiakaspalvelutiedot

Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kumppaneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalvelut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.

Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina.

Laji Esimerkki
Kuluvat osat* sovitin, hehkulamppu, akku
Käyttömateriaali / käyttöosat* litteä varoke, hienovaroke
Puuttuvat osat

* ei välttämättä kuulu toimitukseen!

Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www.isc-gmbh.info. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysymyksiin:

• Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?
  Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?
• Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?
  Kuvaa tätä toimintavirhettä.

F1

Takuutodistus

Arvoisa asiakas,

tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua ottamaan yhteyttä tekniseen asia-kaspalveluumme käyttäen tässä takuukortissa annettua osoitetta, tai siihen myyntipisteseen, josta olet laitteen ostanut. Takuuvaateiden esittämistä koskevat seuraavat määräykset:

1. Nämä takuumääräykset koskevat laajennettuja takuusuorituksia. Ne eivät vaikuta lakimääräisiin takuusuoritusvaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset laitteen puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uudella.

Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsityöläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrattavissa oleva rasitus.

1. Antamamme takuu ei kata näitä vaurioita:

- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asiantuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai laitteen altistamista epänormaaleille ympäristöolosuhteile tai puutteellisesta hoidosta ja huollosta. - laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä (esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käytöstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot). - laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta tai muuten tavallisesta kulumisesta.

1. Takuuajan kesto on 60 vuotta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää ennen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uudelleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

2. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.isc-gmbh.info. Jos takuumme kattaa laitteessa olevan vian, saat korjatun tai uuden laitteen välittömästi takaisin.

Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on selostettu tämän käyttöohjeen asiakaspalvelutiedoissa.

EE
