Toote tüüp	Akulaadija / Multifunktsionaalne energia kast
Bränd	Alpha Tools
Mudel	A-ES 1700/1
Integreeritud aku	12 V / 17 Ah (plii-geel, hooldusvaba)
Peamised funktsioonid	12 V käivitusabi, 12 V kompressor, 230 V pingetraf, LED-valgustus, sigaretisüütaja pistikupesa
Käivitusabi	12 V / max 600 A (3 sekundit)
Kompressor	Maksimaalne rõhk 18 baari, manomeetri ja tarvikutega
Pingetraf (inverter)	Sisend 12 V alalisvool, väljund 230 V / 50 Hz, modifitseeritud siinuslaine, tippvõimsus 200 W, pidev võimsus 80 W
Valgustus	12 LED
12 V väljund	Sigaretisüütaja pistikupesa, max 15 A (kaitstud 10 A kaitsmega)
Võrgutoide	230 V ~ 50 Hz, väljund 15 V alalisvool / 1000 mA (kaasas laadija)
Laetuse indikaator	LED-ekraan (roheline = täis, punane = tühi), puutenupp
Kaitsed	Ülepinge, lühis, alapinge, ülekuumenemine (helihäire)
Töötemperatuur	0 °C kuni +40 °C
Soojustõkke peatumine	55 °C ± 5°C, automaatne taaskäivitus 30 °C ± 5°C juures
Kaasasolevad tarvikud	Spiraalõhuvoolik, adapterid (pikk, lühike, pall, jalgrattaventiil), lamekaitsme 15 A, 230 V laadija, auto adapterkaabel
Hooldus	Puhasta pehme kuiva lapiga; laadi akut iga 3–5 kuu tagant isegi siis, kui seda ei kasutata
Garantii	60 kuud (tingimustel, välja arvatud professionaalne kasutamine)
Kulumisosad	Lamekaitsme, peenkaitsme, adapterid, pirn, akumulaator
Standardid	Vastab EL-i nõuetele (WEEE direktiiv 2012/19/EL)

Korduma kippuvad küsimused - A-ES 1700/1 Alpha Tools

Kuidas laadida energia kasti A-ES 1700/1?

Saate seda laadida kaasasoleva toiteploki (230 V) või auto sigaretisüütaja kaudu (mootor töötab). Ühendage laadija laadimispistikupessa (6) ja vooluvõrku. LED süttib. Laadimiseks sigaretisüütaja kaudu kasutage kaasasolevat adapterkaablit.

Kas seadet saab kasutada täiesti tühja aku käivitamiseks?

Ei, energia kast on ette nähtud osaliselt tühja aku käivitamiseks. See ei sobi täiesti tühja aku jaoks.

Mis on pingetrafo (inverteri) maksimaalne võimsus?

Tippvõimsus (25 ms) on 200 W, väljundvõimsus umbes 25 minuti jooksul on 100 W ja pidev võimsus (90 min) on 80 W.

Kuidas täita rehvi integreeritud kompressoriga?

Eemaldage ventiilikork, ühendage spiraalõhuvoolik kompressoriga, keerake adapter ventiilile. Lülitage kompressor sisse lülitiga (11). Rõhk kuvatakse manomeetril (9). Järgige oma sõiduki soovitatud rõhku.

Mida teha pingetrafo ülekuumenemise korral?

Trafo lülitub automaatselt välja. Keerake lüliti (13) asendisse 0, ühendage 230 V tarbija lahti, kontrollige, et ventilatsiooniavad poleks blokeeritud, oodake umbes 10 minutit ja lülitage uuesti sisse.

Kuidas hooldada sisemist akut?

Aku on hooldusvaba. Selle eluea pikendamiseks laadige seda täielikult iga 3–5 kuu tagant, isegi kui te seda ei kasuta. Vältige sügavat tühjenemist.

Millised tarvikud on seadmega kaasas?

Kast on varustatud spiraalõhuvooliku, adapteritega (pikk, lühike, pall, jalgrattaventiil), 15 A lamekaitsmega, 230 V laadijaga, auto adapterkaabliga ja kasutusjuhendiga.

Kas seade on kaitstud lühiste eest?

Jah, sellel on kaitse lühiste, ülepinge, alapinge ja ülekuumenemise eest. Rikke korral kostub helihäire.

Kas energia kasti saab kasutada 230 V toiteallikana tundlike seadmete jaoks?

Inverter annab modifitseeritud siinuslaine pinget. See sobib sülearvutite, konsoolide, heliseadmete, laadijate jaoks, kuid mitte mahtuvuslike seadmete, elektrooniliste juhtimis- või reguleerimisseadmete jaoks.

Kust leida varuosi A-ES 1700/1 jaoks?

Varuosi saate tellida ISC GmbH-lt (www.isc-gmbh.info), märkides seadme tüübi, viite ja identifitseerimisnumbri. Kulumisosade hulka kuuluvad kaitsmed, adapterid ja akumulaator.

KASUTUSJUHEND A-ES 1700/1 Alpha Tools

EE Originaalkasutusjuhend Käivitusabi-akulaadija

Oht! - vigastusohu vähendamiseks lugege kasutusjuhendit

Paigaldage enne esmakordset kasutuselevõttu kaitsmed

EE

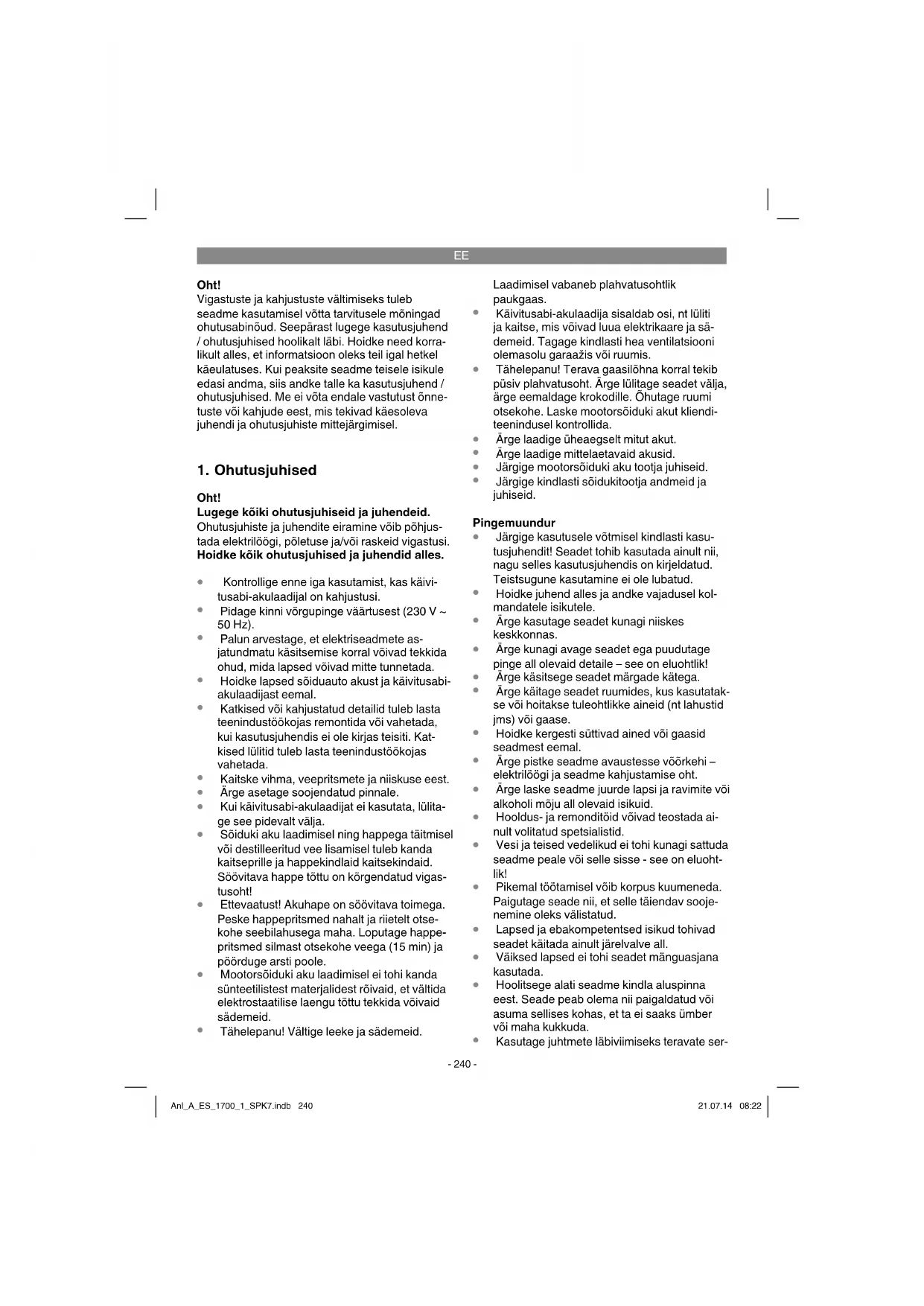

Oht!

Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korralikult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

1. Ohutusjuhised

Oht!

Lugege kõiki ohutusjuhiseid ja juhendeid. Ohutusjuhiste ja juhendite eiramine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid alles.

• Kontrollige enne iga kasutamist, kas käivitusabi-akulaadijal on kahjustusi.
• Pidage kinni vörgupinge väärtusest (230 V \~ 50 Hz).
• Palun arvestage, et elektriseadmete asjatundmatu käsitsemise korral võivad tekkida ohud, mida lapsed võivad mitte tunnetada.
• Hoidke lapsed sõiduauto akust ja käivitusabiakulaadijast eemal.
• Katkised või kahjustatud detailid tuleb lasta teenindustöökojas remontida või vahetada, kui kasutusjuhendis ei ole kirjas teisiti. Katkised lülitid tuleb lasta teenindustöökojas vahetada.
  • Kaitske vihma, veepritsmete ja niiskuse eest.
• Ärge asetage soojendatud pinnale.
• Kui käivitusabi-akulaadijat ei kasutata, lülitage see pidevalt välja.
• Sõiduki aku laadimisel ning happega täitmisel või destilleeritud vee lisamisel tuleb kanda kaitseprille ja happekindlaid kaitsekindaid. Söövitava happe töttu on körgendatud vigastusoht!
• Ettevaatust! Akuhape on söövitava toimega. Peske happepritsmed nahalt ja riietelt otsekohe seebilahusega maha. Loputage happepritsmed silmast otsekohe veega (15 min) ja pöörduge arsti poole.
• Mootorsõiduki aku laadimisel ei tohi kanda sünteetilistest materjalidest rõivaid, et vältida elektrostaatilise laengu tõttu tekkida võivaid sädemeid.
  • Tähelepanu! Vältige leeke ja sädemeid.

Laadimisel vabaneb plahvatusohtlik paukgaas.

• Käivitusabi-akulaadija sisaldab osi, nt lüliti ja kaitse, mis võivad luua elektrikaare ja sädemeid. Tagage kindlasti hea ventilatsiooni olemasolu garaažis või ruumis.
• Tähelepanu! Terava gaasilöhna korral tekib püsiv plahvatusoht. Ärge lülitage seadet välja, ärge eemaldage krokodille. Öhutage ruumi otsekohe. Laske mootorsöiduki akut klienditeenindusel kontrollida.
• Ärge laadige üheaegselt mitut akut.
• Ärge laadige mittelaetavaid akusid.
  • Järgige mootorsõiduki aku tootja juhiseid.
• Järgige kindlasti söidukitootja andmeid ja juhiseid.

Pingemuundur

• Järgige kasutusele võtmisel kindlasti kasutusjuhendit! Seadet tohib kasutada ainult nii, nagu selles kasutusjuhendis on kirjeldatud. Teistsugune kasutamine ei ole lubatud.
  Hoidke juhend alles ja andke vajadusel kolmandatele isikutele.
• Ärge kasutage seadet kunagi niiskes keskkonnas.
• Ärge kunagi avage seadet ega puudutage pinge all olevaid detaile – see on eluoftlik!
• Ärge käsitsege seadet märgade kätega.
• Ärge käitage seadet ruumides, kus kasutatakse või hoitakse tuleohtlikke aineid (nt lahustid jms) või gaase.
• Hoidke kergesti süttivad ained või gaasid seadmest eemal.
• Ärge pistke seadme avaustesse võõrkehi – elektrilöögi ja seadme kahjustamise oht.
• Ärge laske seadme juurde lapsi ja ravimite või alkoholi mõju all olevaid isikuid.
• Hooldus- ja remonditöid võivad teostada ainult volitatud spetsialistid.
• Vesi ja teised vedelikud ei tohi kunagi sattuda seadme peale või selle sisse - see on eluohtlik!
• Pikemal töötamisel võib korpus kuumeneda. Paigutage seade nii, et selle täiendav soojenemine oleks välistatud.
• Lapsed ja ebakompetentsed isikud tohivad seadet käitada ainult järelvalve all.
• Väiksed lapsed ei tohi seadet mänguasjana kasutada.
• Hoolitsege alati seadme kindla aluspinna eest. Seade peab olema nii paigaldatud või asuma sellises kohas, et ta ei saaks ümber või maha kukkuda.
• Kasutage juhtmete läbiviimiseks teravate ser-

EE

vadega seinte korral spetsiaalseid kaitserön-gaid.

• Ärge paigaldage juhtmeid lahtiselt teravalt murtuna elektrit juhtiva materjali peale.
• Ärge tömmake elektrijuhtmetest ega jätke neid pingule.
  230 V ei tohi koos 12 V alalisvooluga pai-galdada samasse kaablikanalisse või torusse.
  • Kinnitage elektrijuhtmed alati korralikult.
• Paigaldage elektrijuhtmed nii, et komistamiisoht oleks välistatud ja juhe ei saaks kahjustada.
• Kontrollige, kas seade oli kohaletoomisel laitmatus seisukorras. Võimalike kahjustuste korral ärge seadet ühendage.
• Ärge katke seadet kunagi kinni. Öhu sissepääsu- ja väljapääsuavad peavad olema alati vabad.
• Ärge kunagi ühendage pingemuunduri 230 V väljundit teise 230 V vooluallikaga.
• Integreeritud kaitseseadiste reageerimise korral jäävad seadme osad pinge alla.
• Järgige pidevalt ühendatud 230 V tarbija ohutusjuhiseid.

Kompressor

• Ârge puhaste oma riideid kunagi suruõhuga.
• Ärge suunake suruõhku inimestele ega loomadele.
  • Hoidke ôhuavad mustusest puhtad.
• Kompressor ei tohi tolmu ega muud mustust sisse imeda.
• Ärge kasutage kompressorit kõrgsurverehvide jaoks, nagu nt veoki-, traktori- või haagiserehvid.
• Juhul kui te soovite mitut rehvi täita, laske kompressoril iga rehvi täitmise järel umbes 20 minutit jahtuda. Seadme maksimaalne tööaeg ei tohi ületada 10 minutit.

Tähtis!

• Käivitusabi-akulaadija on varustatud hooldusvaba, lekkekindla plii-geelakuga. See tarnitak-se osaliselt laetuna.
  Enne esmakordset kasutuselevõttu tuleb käivitusabi-akulaadija aku täis laadida.
• Kui käivitusabi-akulaadijat pikemat aega ei kasutata, tühjeneb aku iseseisvalt.
• Kasutage laadimiseks ainult kaasasolevat adapterit.
  • Ohukolmnurk ei vasta ECE-normile.

Kasutuselt körvaldamine

Akud: Ainult spetsiaalsetes vastuvõtukohtades või erijäätmete kogumiskohtades. Küsige teavet kohalikust omavalitsusest.

Keskkonnakaitse

Arvestage, et pakendimaterjal, kasutatud patareid või defektsed akud ei kuulu olmeprügi hulka. Pa-lun kõrvaldage need alati nõuetekohaselt.

2. Seadme kirjeldus ja tarnekomplekt

2.1 Seadme kirjeldus (joonis 1/2)

1 Käivitusabi juhe must (-)
2 Käivitusabi juhtme toitelüliti
3 Aku täituvuse näidik
4 Aku täituvuse näidiku lüliti
5 Lamekaitse 15 A
6 Laadimispistik / valgusdiood
7 Valgustus
8 Lisatarvikute hoiuboks
9 Kompressori survenäidik
10 Valgustus - toitelüliti
11 Kompressor - toitelüliti
12 Sigaretisütteli pesa
13 Pingemuundur - toitelüliti
14 Pistikupesa 230 V
15 Käivitusabi juhe punane (+)
16 Ohukolmnurk (integreeritud)

2.2 Tarnekomplekt (joonis 3)

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puudu, põörduge hiljemalt 5 tõöpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lähimasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakkematerjal ning pakke- ja transporditoed (kui on olemas).
  • Kontrollige, kas tarnekomplekt on terviklik.
• Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.
• Hoidke pakend võimalusel kuni garantiiaja lõpuni alles.

EE

Oht!

Seade ja pakkematerjal ei ole laste mänguas-jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

• 20 spiraalne öhuvoolik
• 21 pikk adapter
• 22 lühike adapter
23 palliadapter
• 24 lamekaitse
• 25 jalgrattaventiili adapter
• 26 230 V laadur
• 27 autoadapteriga kaabel
• Originaalkasutusjuhend

3. Sihipärane kasutamine

Seade sobib 12 V starteriakude (pliihappeakud) käivitusabiks akude puuduliku täituvuse korral ning 12 V tarbijate otsese ja kaudse ühenduse korral maks. 15 A voolutarbimisega sigaretisüüteli pesaga. Järgige siinkohal kindlasti ühendatava seadme kasutusjuhendit. Integreeritud 12 V autokompressori abil saab täis pumbata auto-, mootorratta- ja jalgrattarehve, spordipalle ning väikesi veepalle, väikesi öhkmadratseid ja muud sarnast.

Pingemuundur on mõeldud ainult integreeritud starteriakus leiduva 12V alalisvoolu muundamiseks 230 V / 50 Hz modifi tseeritud vahelduvvooluks. Väikese kaalu ja kompaktse ehituse töttu saab seadet rakendada sõiduautos, suvilaautos jne. Seadme väljundpinge vastab majapidamise pingele.

Pingemuundurid on ideaalsed selliste elektriliste seadmete nagu nt sülearvutite, mängukonsoolide või audioseadmete kasutamiseks või nt mobiltelefonide või sülearvutite laadimiseks. Palun järgige kindlasti võimalikke juhiseid piirangute kohta pingemuundurite ühendamise osas modifi t-seeritud siinusega ühendatava seadme kasutusjuhendis.

Seade ei sobi mahukate tarbijate, juhtseadmete ja regulaatorite jaoks.

Seadet võib kasutada ainult ettenähtud otstarbel. Igasugune teisel otstarbel kasutamine ei ole otstarbekohane. Kõigi sellest tulenevate kahjude või vigastuste eest vastutab kasutaja/käitaja, mitte tootja.

Palun arvestage, et meie seadmed ei ole eeskirjadekohaselt konstrueeritud töönduslikuks, käsitööalaseks või tööstuslikuks kasutamiseks. Kui seadet kasutatakse töönduslikes, käsitööalastes või tööstuslikes valdkondades või ka nendega võrdväärsetes tegevustes, kaotab meiepoolne garantii kehtivuse.

4. Tehnilised andmed

Aku: 12 V / 17 Ah

Väljundpinge / maks. voolutarbimine: ......

12 V / 15 A sigaretisüütei pesast

Valgustus: 12 LED

Kompressor: ....maks. 18 baari

Käivitusabi: 12 V / maks. 600 A (3 s)

Vörguadapter:

Sisend: Nimipinge: 230 V \~ 50 Hz

Väljund: ...... Väljundpinge: 15 V alalisvool

.Nimivool: 1000 mA

Nimivõimsus: 15 VA

Inverter:

Sisendnimipinge: 12 V alalisvool

Suurim väljundvõimsus (25 ms): 200 W

Väljundvõimsus (u 25 min): ...... 100 W

Püsiv väljundvõimsus (u 90 min): 80 W

Väljundpinge: 230 V

Väljundsagedus: 50 Hz siinuslaine modifi tseeritud

Mōjusus maks.: 90%

Koormuseta voolutarbimine: 400 mA

Sisendpinge: ....> 10,5 V; < 15 V

Töökeskkonna temperatuur: .....0 °C - + 40 °C

Ülekuumenemise signaal/andur: ... 55 °C +/- 5 °C

Taaskäivitamise temperatuur (automaatne): .....

30^+/-5^

5. Käivitusabi-akulaadija laadimine

(joonis 1)

Nupu (4) vajutamisel näitavad valgusdioodid (3) paigaldatud aku laadimise seisundit (roheline = täis / punane = tühi).

EE

5.1 Käivitusabi-akulaadija laadimine võrgua-daptriga

1. Ühendage juuresoleva võrguadapteri ühendusjuhe aku laadimispessa (6).

2. Ühendage vörguadapter pistikupessa 230 V / 50 Hz. Valgusdiood põleb.

5.2 Käivitusabi-akulaadija laadimine autoadaptriga

Käivitusabi-akulaadijat on võimalik laadida auto sigaretisüütieli abil.

Märkus! Laadimisprotsess peaks toimuma ainult sõidu ajal, kuna autoaku tühjeneb.

Ärge käivitage söidukit kunagi nii kaua, kuni autoadapteri juhe on sigaretisüüteliga ühendatud.

Ühendage autoadapteri juhtme 12 V pistik auto sigaretisüütelisse ja teine ots käivitusabi-aku-laadija laadimispessa (6).

6. Väljundid

Ettevaatus!

12 V väljund sigaretisüüte li ühenduse kaudu. Maks. 15 amprit:

• 12 V väljundit (joonis 1/12) saab koormata maks 15 A-ga, st teie käsutuses on maksimaalselt 15 A.
  Seetõttu jälgige tarbija võimuse ja voolutarbimise näite, et käivitusabi-akulaadijat mitte üle koormata. Juhul kui teile on teada ainult tarbija võimsuse näitajad, võite maksimaalse voolu väga lihtsasti välja arvutada.

Arvutusnäide:

Tarbija: 12 V / 50 W

Voolutarbimine on: 50 W / 12 V = 4,17 A

• Kaasasolev sigaretisüüteli juhet saab kasutada sobiva tarbija ühendamiseks. 10 A kaitsmega.
• 12 V väljundi kasutamiseks eemaldage kaitsekork ja ühendage tarbija.

Seetõttu jälgige vooluga varustatava seadme pinge ja voolutarbimise näitajaid, et käivitusabi-akulaadijat mitte üle koormata. Ülekoormamine võib põhjustada seadme võimalikku purunemist.

Käivitusabi juhtme toitelüliti (2) peab olema asendis „0“.

7. Valgustuse kasutamine

Valgustuse sisselülitamiseks toimige järgmiselt:

Valgustus (joonis 1/7) lülitatakse lüliti (joonis 1/10) abil sisse või välja.

8. Mootorsõiduki käivitusabi

Oht!

• Laadimisjuhtmed koos krokodillidega asuvad seadme poolel.
- Kui teil laadimisjuhet vaja ei lähe, ärge võtke seda seadme küljest lahti.
- Tähelepanu! Krokodillide puutumise korral tekib lühiseoht.
- Käivitusabi-akulaadijat saab kasutada käivitusabina ainult mootorsõiduki osaliselt laetud aku korral. See tähendab, et te saate mootorsõiduki akusse toimetada voolu ainult piiratud mahus.
- Täiesti tühja aku käivitamiseks käivitusabi-akulaadija ei sobi!

Juhuslike lühiste vältimiseks kinnitamisel söiduki aku ja söiduki osade vahel on klemmid isoleeritud. Lühiseid tuleb kindlasti vältida.

Käivitusabi-akulaadija käivitusabiseade pakub käivitusraskuste korral sõiduki aku puuduliku täituvuse töttu tänuvärset abi. Juhime tähelepanu sellele, et sõidukitel on juba standardvarustuses arvukalt elektroonilisi mooduleid (nagu nt ABS, ASR, sissepritsepump, pardaarvuti ja autotelefon). Suurenenud käivituspinge ja esile kerkivad kõrged pinged võivad käivitusprotsessi ajal põhjustada defekte elektroonikamoodulites. Kaivitusabi tekitatud kahjustusi tootevastutus ei kata. Järgige auto, raadio, autotelefoni jne kasutusjuhendites olevaid juhiseid. Tähelepanu! Kaivitusabi saate osutada ainult täislaetud käivitusabi-akulaadija abil täie võimsusega.

Käivitusabi-akulaadija kasutamine käivitusabi korral:

1. Ühendage käivitusabi-akulaadija punane juhe (+) auto aku pluss-poolusega (+).
2. Ühendage käivitusabi-akulaadija must juhe (-) söiduki massi külge, nt massi juhtmel või mootoriploki teisel siledal poolel akust nii kaugele kui võimalik, et võimalikult tekkiva paukgaasi süttimist takistada.

EE

1. Toitelüliti (joonis 1/2) peab käivitusabi korral olema asendis „ON“.
2. Lülitage süüde sisse, oodake umbes 5 minutit. ÄRGE KÄIVITAGE!
3. Nüüd saate mootori käivitamise esimest korda ühendatud käivitusabi-akulaadija korral läbi viia. Jälgige seda, et käivituskatse ei kestaks kauem kui 3 sekundit, kuna käivitamisel voolab väga tugev vool.
4. Köigepealt eemaldage krokodillid massilt (minuspoolus).
5. Seejärel eemaldage käivitusabi juhe auto aku plusspooluselt (+).
6. Pärast käivitamise üritamist tuleb käivitusabiakulaadija uuesti täis laadida.

9. Aku täituvuse taseme kontrollimine

(joonis 1)

Valgusdiooodid (3) annavad infot paigaldatud aku täituvuse kohta. Nupule (4) vajutamisel süttivad valgusdiooodid rohelisest punaseni.

Punane

Aku on tühi. See seisund on võimalik nt pärast käivitusabi protsessi. Aku tuleb kindlasti täis laadida. Kui seadet kasutatakse siiski edasi, võib see põhjustada aku kahjustumist. Aku eluea säilitamiseks peaksite akut iga 3 kuni 5 kuu järel kasutamisest sõltumata laadima.

10. 12 V kompressor

10.1 Rehvide täitmine

Oht! Kasutage rehvide tegeliku rõhu kontrollimi-seks õhusurve mõõteriista. Järgige kindlasti rehvi-de täitmiseks sõiduki kasutusjuhendit.

1. Eemaldage ventiililt kork.
2. Avage tarvikute hoiukarp ja ühendage spiraalne öhuvoolik kompressori voolikuga.
3. Keerake spiraalse ōhuvooliku liides autorehvi ventiilile.

10.2 Ôhkadratsite jne täitmine

Hoiatus! Öhkadratsite, kummipaatide jne materjali omaduste tõttu ei ole võimalik anda täpseid andmeid õhu surve kohta. Seetõttu jälgige, et te neid esemeid liiga tugevasti täis ei pumpa, kuna need võivad lõhki minna.

- Valige sobiv adapter välja ja keerake see öhu-vooliku liidese otsa.

10.3 Kompressori kasutuselevõtt

Märkus! Enne kompressori kasutuselevõttu lugege punktis 1 loetletud „Olulisi juhiseid”. Pärast 10-minutilist kompressori töötamist on vaja 20-minutilist jahtumisaega.

• Enne sisselülitamist kontrollige manomeetrit (joonis 1/9).
• Sisselülitamiseks seadke toitelüliti (joonis 1/11) asendisse I.
• Väljalülitamiseks seadke toitelüliti (joonis 1/11) asendisse 0.

11. Pingemuundur

Ettevaatus!

11.1 Enne kasutuselevõttu

• Enne ühendamist veenduge, et tüübisildil toodud andmed vastaksid 230 V tarbija võrguandmetele.
• Enne 230 V tarbija reguleerimist tömmake vörgupistik alati pistikupesast välja.

Märkus:

• Pange tähele andmeid väljundvõimsuse ja maksimaalse väljundvõimsuse (käivitusvõimsus) kohta. Suurema võimsuse vajadusega seadmeid ei tohi ühendada.
  Arvestage, et elektrimootoriga seadmed (nt puur jne) vajavad oluliselt suuremat käivitusvõimsust kui nende tüübisildile on märgitud. Seetõttu võib vaja olla pingemuundurit mitu korda sisse ja välja lülitada. Kui 230 V ei peaks siiski käivituma, võib see tulla suurest käivitusvõimsusest.
• Igasse pistikupessa tohib ühendada ainult ühe 230 V tarbija.
• Mitme pesaga pistikupesade kasutamine ei ole lubatud.

Iseloomulikud tunnused:

• Ülepinge- ja lühisekaitse
• Alapingekaitse
- Ülekuumenemiskaitse
- Akustilinesignaal

11.2 Kasutamine

11.2.1 Pingemuunduri sisse- ja väljalülitamine

- Sisselülitamiseks seadke toitelüliti (joonis 2/13) asendisse „Sisse“ (I). Punane valgusdiood põleb, pingemuundur on sisselülitatud ja töövalmis.

EE

- Väljalülitamiseks seadke toitelüliti asendisse „Välja“ (0). Punane valgusdiood kustub, pingemuundur on väljalülitatud.

11.2.2 Väljalülitumine vea korral

Pingemuundur lülitub järgmiste asjaolude korral automaatselt välja:

Nendel juhtudel lülitage seade toitlülitist välja ja eemaldage ühendatud 230 V tarbija. Kontrollige, kas köik öhutusavad on vabad ja lülitage pingemuundur umbes 10 minuti pärast uuesti sisse.

12. Hooldus ja korrashoid

Oht!

• Kõigi puhastus- ja hooldustööde korral tuleb käivitusabi-akulaadija välja lülitada ja kõik ühendused seadmelt eemaldada.
• Pinna puhastamiseks kasutage võimalusel alati ainult pehmet kuiva lappi, mitte tugeva-toimelisi lahusteid. Kui tingimata vaja, võite mustuse kõrvaldada ainult kergelt niisutatud lapiga.

13. Remont

Võimalike esinevate tõrgete korral laske seadet kontrollida ainult volitatud spetsialistil või klienditeenindustöökojas.

14. Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised andmed:

• Seadmetüüp
• Seadmeartiklinumber
  • Seadmeidentifitseerimisnumber
  • Vajaliku varuosa number

Kehtivad hinnad ja info leiate aadressilt www.isc-gmbh.info.

15. Kasutuselt körvaldamine

Seade, tarvikud ja pakend tuleb keskkonnasöbra- likult ümber töödelda. Plastdetailid on märgistatud liikide järgi töötlemiseks.

Akud ja aku jõul töötavad elektriseadmed sisaldavad keskkonda kahjustavaid materjale. Ärge visa- ke akutööriistu olmeprügi hulka. Pärast defekti avastamist seadmel või seadme kulumist võtke aku välja ja saatke fi rmale iSC GmbH, Eschenstraße 6, D-94405 Landau, või kui see on lahutamatult seadmega ühenduses, saatke akutööriist. Tootja tagab nõuetekohase jäätmekäitluse ainult seal.

EE

Ainult Euroopa Liidu riikidele

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasäästlik taaskasutus.

Taaskasutusalternatiiv tagasisaatmisonõudele:

Elektriseadme omanik on kohustatud omandisuhte löppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega vöib vana seadme loovutada ka tagasivötukohta, mis korraldab selle körvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu vanade seadmete elektrikomponentideta lisaseadmed ja abivahendid.

Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osaliselt, on lubatud ainult iSC GmbH loal.

Tehniliste muudatuste õigus reserveeritud

EE

Hooldusteave

Meil on köikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re-monditööd, varu- ja kuluosade muretsemine või kulumaterjalid.

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina.

Kategooria Näide
Kuluosad* Adapter, hõõlamp, aku
Kulumaterjal / Kuluosad* Lamekaitse, peenkaitse
Puuduolevad detailid

* ei pruugi tingimata tarnekomplektiga kaasas olla!

Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.isc-gmbh.info. Märkigekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

• Kas seade on töötanud või oli ta algusest peale defektne?
• Kas Teile hakkas enne defekti ilmnemist midagi silma (defekti tunnused)?
• Missugune tõrge Teie arvates seadmel on (põhitunnus)?
  Kirjeldage seda törget.

EE

Garantiitunnistus

Lugupeetud klient!

Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse löpus toodud aadressil vöi kauplusesse, kust Te seadme ostsite. Garantiinõuete esitamisel kehtib järgnev:

1. Täiendavat garantiid reguleeritakse nende garantiitingimustega. See garantii ei puuduta Teie seaduslikke garantiinõudeid. Meie garantiiteenus on Teile tasuta.

2. Garantiiteenus hölmab ainult seadme neid puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõrvaldamise või seadme vahetamisega. Võtke palun arvesse, et meie seadmed ei ole konstrueritud ettevõtluses, käsitöönduses ega kutsetegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garantiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

3. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutusjuhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu.

- seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel).

- kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

1. Garantiiaeg on 60 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garantiiaaj kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

2. Garantiinõude esitamiseks registreerige defektne seade alltoodud aadressil: www.isc-gmbh.info. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme.

Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasutusjuhendis antud hooldusteabele.

LV
