KASUTUSJUHEND AES 10001 Alpha Tools

EE Originaalkasutusjuhend Käivitusabi-akulaadija

Oht! - vigastusohu vähendamiseks lugege kasutusjuhendit

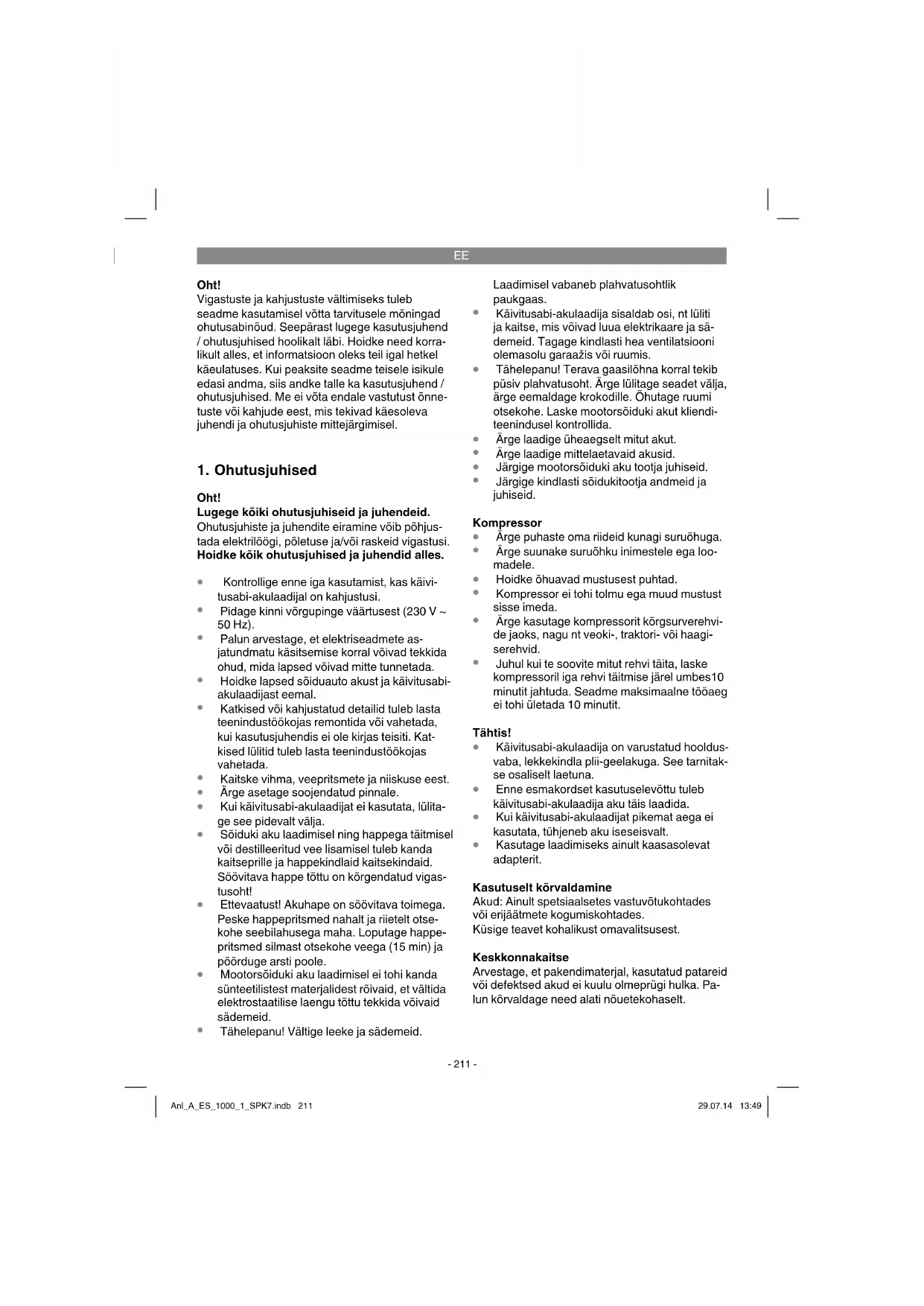

EE

Oht!

Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korralikult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

1. Ohutusjuhised

Oht!

Lugege kõiki ohutusjuhiseid ja juhendeid. Ohutusjuhiste ja juhendite eiramine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid alles.

• Kontrollige enne iga kasutamist, kas käivitusabi-akulaadijal on kahjustusi.
• Pidage kinni vörgupinge väärtusest (230 V \~ 50 Hz).
• Palun arvestage, et elektriseadmete asjatundmatu käsitsemise korral võivad tekkida ohud, mida lapsed võivad mitte tunnetada.
• Hoidke lapsed sõiduauto akust ja käivitusabiakulaadijast eemal.
• Katkised või kahjustatud detailid tuleb lasta teenindustöökojas remontida või vahetada, kui kasutusjuhendis ei ole kirjas teisiti. Katkised lülitid tuleb lasta teenindustöökojas vahetada.
• Kaitske vihma, veepritsmete ja niiskuse eest.
• Ärge asetage soojendatud pinnale.
• Kui käivitusabi-akulaadijat ei kasutata, lülitage see pidevalt välja.
• Sõiduki aku laadimisel ning happega täitmisel või destilleeritud vee lisamisel tuleb kanda kaitseprille ja happekindlaid kaitsekindaid. Söövitava happe töttu on körgendatud vigastusoht!
• Ettevaatust! Akuhape on söövitava toimega. Peske happepritsmed nahalt ja riietelt otsekohe seebilahusega maha. Loputage happepritsmed silmast otsekohe veega (15 min) ja pöörduge arsti poole.
• Mootorsõiduki aku laadimisel ei tohi kanda sünteetilistest materjalidest rõivaid, et vältida elektrostaatilise laengu tõttu tekkida võivaid sädemeid.
  • Tähelepanu! Vältige leeke ja sädemeid.

Laadimisel vabaneb plahvatusohtlik paukgaas.

Käivitusabi-akulaadija sisaldab osi, nt lüliti ja kaitse, mis võivad luua elektrikaare ja sädemeid. Tagage kindlasti hea ventilatsiooni olemasolu garaažis või ruumis.
- Tähelepanu! Terava gaasilöhna korral tekib püšiv plahvatusoht. Ärge lülitage seadet välja, ärge eemaldage krokodille. Öhutage ruumi otsekohe. Laske mootorsöiduki akut klienditeenindusel kontrollida.
- Ärge laadige üheaegselt mitut akut.
- Ärge laadige mittelaetavaid akusid.
• Järgige mootorsõiduki aku tootja juhiseid.
- Järgige kindlasti söidukitootja andmeid ja juhiseid.

Kompressor

• Ärge puhaste oma riideid kunagi suruõhuga.
• Ärge suunake suruõhku inimestele ega loomadele.
  • Hoidke ōhuavad mustusest puhtad.
• Kompressor ei tohi tolmu ega muud mustust sisse imeda.
• Ärge kasutage kompressorit körgsurverehvide jaoks, nagu nt veoki-, traktori- või haagi-serehvid.
• Juhul kui te soovite mitut rehvi täita, laske kompressoril iga rehvi täitmise järel umbes10 minutit jahtuda. Seadme maksimaalne tööaeg ei tohi ületada 10 minutit.

Tähtis!

• Käivitusabi-akulaadija on varustatud hooldusvaba, lekkekindla plii-geelakuga. See tarnitakse osaliselt laetuna.
• Enne esmakordset kasutuselevõttu tuleb käivitusabi-akulaadija aku täis laadida.
• Kui käivitusabi-akulaadijat pikemat aega ei kasutata, tühjeneb aku iseseisvalt.
• Kasutage laadimiseks ainult kaasasolevat adapterit.

Kasutuselt körvaldamine

Akud: Ainult spetsiaalsetes vastuvõtukohtades või erijäätmete kogumiskohtades. Küsige teavet kohalikust omavalitsusest.

Keskkonnakaitse

Arvestage, et pakendimaterjal, kasutatud patareid või defektsed akud ei kuulu olmeprügi hulka. Palun kõrvaldage need alati nõuetekohaselt.

EE

2. Tarnekomplekt

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puudu, põõrduge hiljemalt 5 tõöpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lähimasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakkematerjal ning pakke- ja transporditoed (kui on olemas).
• Kontrollige, kas tarnekomplekt on terviklik.
• Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.
• Hoidke pakend võimalusel kuni garantiiaja lõpuni alles.

Oht!

Seade ja pakkematerjal ei ole laste mänguas-jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

• käivitusabi-akulaadurkooskompressoriga
  • laadimis- ja vörguadapter
• ühenduskaabel koos sigaretisüüteli pistikuga
  • ventiili- ja adapterikomplekt
  • Originaalkasutusjuhend

3. Sihipärane kasutamine

Seade sobib 12 V starteriakude (pliihappeakud) käivitusabiks akude puuduliku täituvuse korral ning 12 V tarbijate otsese ja kaudse ühenduse korral maks. 10 A sigaretisüüteli pesaga. Järgige siinkohal kindlasti ühendatava seadme kasutusjuhendit. Integreeritud 12 V autokompressori abil saab täis pumbata auto-, mootorratta- ja jalgrattarehve, spordipalle ning väikesi veepalle, väikesi öhkmadratseid ja muud sarnast.

Seadet võib kasutada ainult ettenähtud otstarbel. Igasugune muul otstarbel kasutamine ei ole otstarbekohane. Kõigi sellest tulenevate kahjude või vigastuste eest vastutab kasutaja/käitaja, mitte tootja.

Palun arvestage, et meie seadmed ei ole ette nähtud töönduslikuks, kaubanduslikuks või tööstuslikuks kasutamiseks. Kui seadet kasutatakse

töönduslikes, kaubanduslikes või tööstuslikes valdkondades või ka nendega värdväärsetes tegevustes, kaotab meiepoolne garantii kehtivuse.

4. Tehnilised andmed

Aku: 12 V / 10 Ah
Väljundpinged / maks. voolutarbimine: ....12 V / 10 A 1 sigaretisüütaja pistikupesa
Võrguadapter: Nimipinge 230 V \~ 50 Hz
Võrguadapteri väljund:
Nimipinge: 15 V
Nimivool: 800 mA
Nimivõimsus: 12 VA
Valgusti: 12V / 3 W
Kompressor: 12 V / 18 bar

5. Käivitusabi-akulaadija laadimine

Märkus! Asetage toitelüliti (joonis 1/1) asendisse „OFF“.

5.1 Võrguadapteriga käivitusabi-akulaadija laadimine

1. Ühendage juuresoleva vörguadapteri ühendusjuhe seadme laadimispessa „RECHARGE“ (joonis 1/2).

2. Ühendage vörguadapter pistikupessa 230V\~50Hz. Punane LED-lamp (joonis 1/3) süttib.

3. Laadimisaeg on umbes 24 tundi.

Nupu (joonis 1/4) vajutamisel näitab integreeritud voltmeeter (joonis 1/5) paigaldatud aku laadimi-solekut.

5.2 Käivitusabi-akulaadija laadimine autoadapteriga

Käivitusabi-akulaadijat on võimalik laadida auto sigaretisüütieli abil.

Märkus! Laadimisprotsess peaks toimuma ainult sõidu ajal, kuna autoaku tühjeneb. Ärge käivitage sõidukit kunagi seni, kuni autoadapteri juhe on sigaretisüüteliga ühendatud.

Ühendage autoadapteri juhtme 12 V pistik auto sigaretisüütelisse ja teine ots käivitusabi-aku-laadija laadimispessa “(RECHARGE)”.

EE

6. Väljundid

Ettevaatus!

12 V väljund sigaretisüüteli ühenduse kaudu. Maks. 10 amprit:

• 12 V väljundit (joonis 1/8) saab koormata maks 10 A-ga, st kasutada saab maksimaalselt 10 A.
• Seetõttu jälgige tarbija võimuse ja voolutarbimise näite, et käivitusabi-akulaadijat mitte üle koormata. Juhul kui teile on teada ainult tarbija võimsuse näitajad, võite maksimaalse voolu väga lihtsasti välja arvutada.

Arvutusnäide:

Tarbija: 12 V / 50 W

Voolutarbimine on: 50 W / 12 V = 4,17 A

• Kaasasolev sigaretisüüteli juhet saab kasutada sobiva tarbija ühendamiseks. 10 A kaitsmega.
• 12 V väljundi kasutamiseks eemaldage kaitsekork ja ühendage tarbija.

Seetõttu jälgige vooluga varustatava seadme pinge ja voolutarbimise näitajaid, et käivitusabi-akulaadijat mitte üle koormata.

Ülekoormamine võib põhjustada seadme võimalikku purunemist.

Käivitusabi juhtme toitelüliti (1) peab olema asendis „0“.

7. Valgustuse kasutamine

Valgustuse sisselülitamiseks toimige järgmiselt:

Lamp (joonis 1/6) lülitatakse lüliti (joonis 1/7) abil sisse või välja.

8. Mootorsõiduki käivitusabi

Oht!

• Laadimisjuhtmed koos krokodillidega asuvad seadme poolel.
  Kui teil laadimisjuhet vaja ei lähe, ärge võtke seda seadme küljest lahti.
• Tähelepanu! Krokodillide puutumise korral tekib lühiseoht.
• Käivitusabi-akulaadijat saab kasutada käivitusabina ainult mootorsõiduki osaliselt laetud aku korral. See tähendab, et te saate

mootorsõiduki akusse toimetada voolu ainult piiratud mahus.

- Täiesti tühja aku käivitamiseks käivitusabi-akulaadija ei sobi!

Juhuslike lühiste vältimiseks kinnitamisel söiduki aku ja söiduki osade vahel on klemmid isoleeritud. Lühiseid tuleb kindlasti vältida.

Käivitusabi-akulaadija käivitusabiseade pakub käivitusraskuste korral söiduki aku puuduliku täituvuse töttu tänuvärset abi. Juhime tähelepanu sellele, et söidukitel on juba standardvarustuses arvukalt elektroonilisi mooduleid (nagu nt ABS, ASR, sissepritsepump, pardaarvuti ja autotelefon). Suurenenud käivituspinge ja esile kerkivad kõrged pinged võivad käivitusprotsessi ajal põhjustada defekte elektroonikamoodulites. Käivitusabi tekitatud kahjustusi tootevastutus ei kata. Järgige auto, raadio, autotelefoni jne kasutusjuhendites olevaid juhiseid. Tähelepanu! Käivitusabi saate osutada ainult täislaetud käivitusabi-akulaadija abil täie võimsusega.

Käivitusabi-akulaadija kasutamine käivitusabi korral:

1. Ühendage käivitusabi-akulaadija punane juhe (+) auto aku pluss-poolusega (+).
2. Ühendage käivitusabi-akulaadija must juhe (-) söiduki massi külge, nt massi juhtmel või mootoriploki teisel siledal poolel akust nii kaugele kui võimalik, et võimalikult tekkiva paukgaasi süttimist takistada.
3. Toitelüliti (joonis 1/2) peab käivitusabi korral olema asendis „ON“.
4. Lülitage süüde sisse, oodake umbes 5 minu- tit. ÄRGE KÄIVITAGE!
5. Nüüd saate mootori käivitamise esimest korda ühendatud käivitusabi-akulaadija korral läbi viia. Jälgige seda, et käivituskatse ei kestaks kauem kui 3 sekundit, kuna käivitamisel voolab väga tugev vool.
6. Kõigepealt eemaldage krokodillid massilt (miinuspoolus).
7. Seejärel eemaldage käivitusabi juhe auto aku plusspooluselt (+).
8. Pärast käivitamise üritamist tuleb käivitusabiakulaadija uuesti täis laadida.

EE

9. Aku täituvuse taseme kontrollimine

Pingenäidik (joonis 1/5) annab teavet aku laadi-mise olekust. Nupule (joonis 1/4) vajutamisel lülitub pingenäidik tööle.

Roheline

Aku on 50–100 % täis.

Kollane

Aku on 0–50 % täis ja seda tuleb laadida.

Punane

Aku on täiesti tühi. See olek on võimalik nt pärast käivitusabi protsessi. Aku tuleb kindlasti täis laadida. Kui seadet kasutatakse siiski edasi, võib see põhjustada aku kahjustumist. Aku eluea säilitamiseks peaksite akut iga 3 kuni 5 kuu järel kasutamisest sõltumata laadima.

10. Pirni vahetamine

Pirn peab olema väljalülitatud.

Pirni vahetamiseks toimige järgmiselt:

• Vajutage lambikatet külgedelt natuke kokku ja tömmake kate suunaga ettepoole ära.
• Keerake pirn vastupäeva keerates pesast välja.
• Asendage pirn sama tüüpi pirniga (12 V / 0,3A).
• Keerake pirn vastupäeva keerates pesast välja.
  • Vajutage lambikate (joonis 1/6) uuesti peale.

11. 12 V kompressor

11.1 Rehvide täitmine

Oht! Kasutage rehvide tegeliku rõhu kontrollimiseks õhusurve mõõteriista. Jälgige kindlasti rehvide täitmiseks sõiduki kasutusjuhendit.

1. Eemaldage ventiililt kork.
2. Vajutage kompressori liides täielikult ventiili peale (joonis 2/1).
3. Kinnitage kompressori liides kinnitushoova teise asendisse keeramise teel (joonis 2/2).

11.2 Ōhkadratsite jne täitmine

Hoiatus! Öhkadratsite, kummipaatide jne materjali omaduste tõttu ei ole võimalik anda täpseid andmeid õhu surve kohta. Seetõttu jälgige, et te neid esemeid liiga tugevasti täis ei pumpa, kuna need võivad lõhki minna.

• Valige välja sobiv adapter ja lükake see õhuvooliku liidese otsa.
  Adapter (joonis 3/1): öhkmadratsite jaoks
  Adapter 2 (joonis 3/2): spordipallide jaoks Adapter 3 (joonis 3/3): veepallide jaoks
• Kinnitage kompressori liides kinnitushoova teise asendisse keeramise teel (joonis 2/2).

11.3 Kompressori kasutuselevött

Märkus! Enne kompressori kasutuselevõttu lugege punktis 1 loetletud „Olulisi juhiseid”. Pärast 10-minutilist kompressori töötamist on vaja 10-minutilist jahtumisaega.

• Enne sisselülitamist kontrollige manomeetrit (joonis 4/2).
• Sisselülitamiseks seadke toitelüliti (joonis 4/1) asendisse I.
• Väljalülitamiseks seadke toitelüliti (joonis 4/1) asendisse 0.

12. Hooldus ja korrashoid

Oht!

Kõigi puhastus- ja hooldustööde korral tuleb käivitusabi-akulaadija välja lülitada ja kõik ühendused seadmelt eemaldada.
- Pinna puhastamiseks kasutage võimalusel alati ainult pehmet kuiva lappi, mitte tugeva-toimelisi lahusteid. Kui tingimata vaja, võite mustuse kõrvaldada ainult kergelt niisutatud lapiga.

13. Remont

Võimalike esinevate tõrgete korral laske seadet kontrollida ainult volitatud spetsialistil või klienditeenindustöökojas.

14. Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised andmed:

• Seadmetüüp
• Seadmeartiklinumber
  • Seadmeidentifitseerimisnumber
  • Vajaliku varuosa number

Kehtivad hinnad ja info leiate aadressilt www.isc-gmbh.info.

15. Kasutuselt körvaldamine

Seade, tarvikud ja pakend tuleb keskkonnasöbra- likult ümber töödelda. Plastdetailid on märgistatud liikide järgi töötlemiseks.

Akud ja aku jõul töötavad elektriseadmed sisaldavad keskkonda kahjustavaid materjale. Ärge visa-ke akutööriistu olmeprügi hulka. Pärast defekti avastamist seadmel või seadme kulumist võtke aku välja ja saatke fi rmale iSC GmbH, Eschenstraße 6, D-94405 Landau, või kui see on lahutamatult seadmega ühenduses, saatke akutööriist. Tootja tagab nõuetekohase jäätmekäitluse ainult seal.

EE

Ainult Euroopa Liidu riikidele

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasäästlik taaskasutus.

Taaskasutusalternatiiv tagasisaatmismõudele:

Elektriseadme omanik on kohustatud omandisuhte löppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega vöib vana seadme loovutada ka tagasivötukohta, mis korraldab selle körvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu vanade seadmete elektrikomponentideta lisaseadmed ja abivahendid.

Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osaliselt, on lubatud ainult iSC GmbH loal.

Tehniliste muudatuste õigus reserveeritud

EE

Hooldusteave

Meil on köikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re-monditööd, varu- ja kuluosade muretsemine või kulumaterjalid.

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina.

Kategooria Näide
Kuluosad* Adapter, hõõlamp, aku
Kulumaterjal / Kuluosad* Lamekaitse, peenkaitse
Puuduolevad detailid

* ei pruugi tingimata tarnekomplektiga kaasas olla!

Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.isc-gmbh.info. Märkigekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

• Kas seade on töötanud või oli ta algusest peale defektne?
• Kas Teile hakkas enne defekti ilmnemist midagi silma (defekti tunnused)?
• Missugune tõrge Teie arvates seadmel on (põhitunnus)?
  Kirjeldage seda törget.

EE

Garantiitunnistus

Lugupeetud klient!

Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse löpus toodud aadressil või kauplusesse, kust Te seadme ostsite. Garantiinõuete esitamisel kehtib järgnev:

1. Täiendavat garantiid reguleeritakse nende garantiitingimustega. See garantii ei puuduta Teie seaduslikke garantiinõudeid. Meie garantiiteenus on Teile tasuta.

2. Garantiiteenus hölmab ainult seadme neid puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõrvaldamise või seadme vahetamisega. Võtke palun arvesse, et meie seadmed ei ole konstrueritud ettevõtluses, käsitöönduses ega kutsetegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garantiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

3. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutusjuhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu.

- seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel).

- kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

1. Garantiiaeg on 60 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garantiiaaj kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

2. Garantiinõude esitamiseks registreerige defektne seade alltoodud aadressil: www.isc-gmbh.info. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme.

Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasutusjuhendis antud hooldusteabele.
