NAVODILA ZA UPORABO AES 10001 Alpha Tools

SI Originalna navodila za uporabo Energijska postaja

HR Originalne upute za uporabu Energetska stanica

Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!

SI

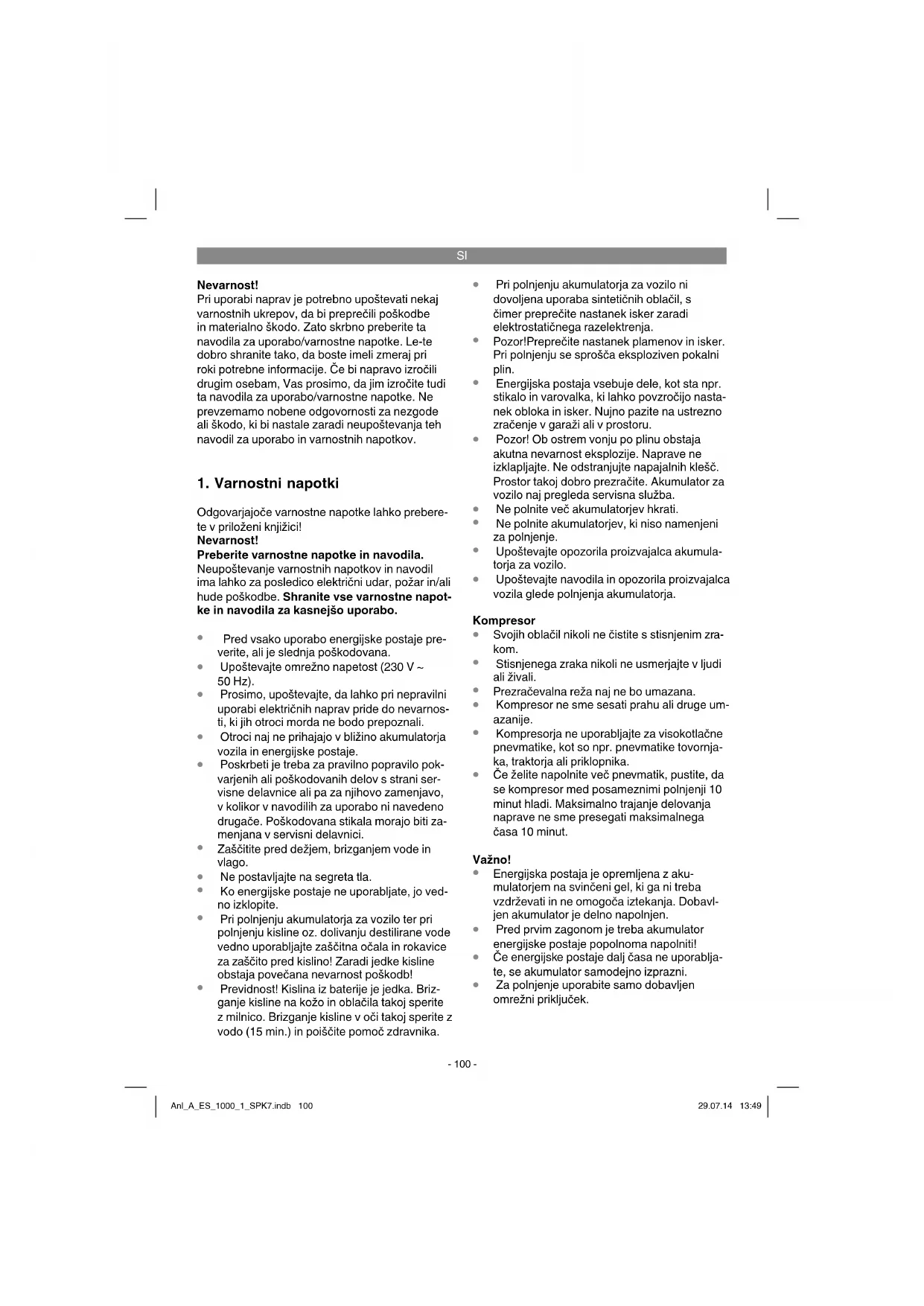

Nevarnost!

Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko prebere- te v priloženi knjižici!

Nevarnost!

Preberite varnostne napotke in navodila.

Neupoštevanje varnostnih napotkov in navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe. Shranite vse varnostne napotke in navodila za kasnejšo uporabo.

• Pred vsako uporabo energijske postaje preverite, ali je slednja poškodovana.
- Upoštevajte omrežno napetost (230 V \~ 50 Hz).
- Prosimo, upoštevajte, da lahko pri nepravilni uporabi električnih naprav pride do nevarnosti, ki jih otroci morda ne bodo prepoznali.
- Otroci naj ne prihajajo v bližino akumulatorja vozila in energijske postaje.
- Poskrbeti je treba za pravilno popravilo pokvarjenih ali poškodovanih delov s strani servisne delavnice ali pa za njihovo zamenjavo, v kolikor v navodilih za uporabo ni navedeno drugače. Poškodovana stikala morajo biti zamenjana v servisni delavnici.
- Zaščitite pred dežjem, brizganjem vode in vlago.
• Ne postavljajte na segreta tla.
- Ko energijske postaje ne uporabljate, jo vedno izklopite.
- Pri polnjenju akumulatorja za vozilo ter pri polnjenju kisline oz. dolivanju destilirane vode vedno uporabljajte zaščitna očala in rokavice za zaščito pred kislino! Zaradi jedke kisline obstaja povečana nevarnost poškodb!
- Previdnost! Kislina iz baterije je jedka. Brizganje kisline na kožo in oblačila takoj sperite z milnico. Brizganje kisline v oči takoj sperite z vodo (15 min.) in poiščite pomoč zdravnika.

• Pri polnjenju akumulatorja za vozilo ni dovoljena uporaba sintetičnih oblačil, s čimer preprečite nastanek isker zaradi elektrostatičnega razelektrenja.
• Pozor!Preprečite nastanek plamenov in isker. Pri polnjenju se sprošča eksploziven pokalni plin.
• Energijska postaja vsebuje dele, kot sta npr. stikalo in varovalka, ki lahko povzročijo nastanek obloka in isker. Nujno pazite na ustrezno zračenje v garaži ali v prostoru.
• Pozor! Ob ostrem vonju po plinu obstaja akutna nevarnost eksplozije. Naprave ne izklapljajte. Ne odstranjujte napajalnih klešč. Prostor takoj dobro prezračite. Akumulator za vozilo naj pregleda servisna služba.
• Ne polnite več akumulatorjev hkrati.
• Ne polnite akumulatorjev, ki niso namenjeni za polnjenje.
• Upoštevajte opozorila proizvajalca akumulatorja za vozilo.
• Upoštevajte navodila in opozorila proizvajalca vozila glede polnjenja akumulatorja.

Kompresor

• Svojih oblačil nikoli ne čistite s stisnjenim zra-kom.
  • Stisnjenega zraka nikoli ne usmerjajte v ljudi ali živali.
  • Prezračevalna reža naj ne bo umazana.
• Kompresor ne sme sesati prahu ali druge umazanije.
• Kompresorja ne uporabljajte za visokotlačne pnevmatike, kot so npr. pnevmatike tovornjaka, traktorja ali priklopnika.
• Če želite napolnite več pnevmatik, pustite, da se kompresor med posameznimi polnjenji 10 minut hladi. Maksimalno trajanje delovanja naprave ne sme presegati maksimalnega časa 10 minut.

Važno!

• Energijska postaja je opremljena z akumulatorjem na svinčeni gel, ki ga ni treba vzdrževati in ne omogoča iztekanja. Dobavljen akumulator je delno napolnjen.
  • Pred prvim zagonom je treba akumulator energijske postaje popolnoma napolniti!
• Če energijske postaje dalj časa ne uporabljate, se akumulator samodejno izprazni.
• Za polnjenje uporabite samo dobavljen omrežni priključek.

SI

Odstranjevanje

Akumulatorji: Akumulator odstranite samo prek posebnih zbiralnih služb ali zbiralnih mest za posebne odpadke. O teh povprašajte v krajevni občini.

Varstvo okolja

Prosimo, upoštevajte, da embalaža, porabljene baterije ali okvarjeni akumulatorji ne sodijo med gospodinjske odpadke. Vedno jih pravilno odstranite.

2. Obseg dobave

S pomočjo opisanega obsega dobave preverite, ali je artikel popoln. Če deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka obrnite na naš servisni center ali na prodajno mesto, kjer ste napravo kupili, in predložite račun. Upoštevajte preglednico garancijskih storitev ob koncu tega navodila.

• Odprite embalažo in previdno vzemite napravo iz embalaže.
• Odstranite embalažni material in embalažne in transportne varovalne priprave (če obstaja- jo).
  • Preverite,če je obseg dobave popoln.
• Preverite morebitne poškodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.
• Po možnosti shranite embalažo do poteka garancijskega roka.

Nevarnost!

Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih delov materiala!

• nergijska postaja s kompresorjem
• apajalnik
- povezovalni kabel z vtičnico vžigalnika za cigarette
• komplet prilagodilnika za ventil
• Originalna navodila za uporabo

3. Predpisana namenska uporaba

Naprava je namenjena pomoči pri vžigu 12 V-baterij zaganjalnika (akumulator s svinčeno kislino) pri pomanjkanju kapacitete akumulatorja ter posredni ali neposredni priključitvi 12 V-porabnikov z maks. 10 A-sprejemom toka na vtičnici za prižiganje cigaret. Pri tem nujno upoštevajte navodila za uporabo naprave za priključitev. Z vgraje-nim 12 V-avtomobilskim kompresorjem je mogoče polniti pnevmatike avtomobila, motornega kolesa in kolesa, športne žoge ter majhne vodne žoge, zračne blazine in podobno.

Napravo je dovoljeno uporabljati samo skladno z namenom uporabe. Vsaka drugačna uporaba ni skladna z namenom. Za vsako škodo ali poškodbe, ki pri tem nastanejo, jamči uporabnik/upravljavec, in ne proizvajalec.

Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali industriji. V primerih uporabe naprave v poklicu, obrti in industriji ali podobnih dejavnostih ne prevzema-mo jamstva.

4. Tehnični podatki

Baterija: 12 V / 10 Ah

Izhodiščne napetosti/maks. prejem toka: .....12 V/10 A prek 1 vtičnice za prižiganje cigaret Omrežni element:

Nazivna napetost .... 230 V \~ 50 Hz Izhod omrežnega elementa:

Opomba! Stikalo za vklop in izklop (Slika 1/Poz. 1) postavite v pozicijo „OFF“.

5.1 Polnjenje energijske postaje z omrežnim elementom

1. Povežite priključno povezavo in priložen napajalnik z napajalno vtičnico „RECHARGE“ (Slika 1/Poz. 2) naprave.
2. Vstavite omrežni element v vtičnico z 230 V \~ 50 Hz. Rdeča LED-lučka (Slika 1/Poz. 3) sveti.
3. Čas polnjenja znaša približno 24 ur.

Pri aktiviranju tipke (Slika 1/Poz. 4) prikaže vgrajeni voltmeter (Slika 1/Poz. 5) stanje polnosti vgrajenega akumulatorja.

5.2 Polnjenje energijske postaje s priključnim kablom za osebna vozila

Energijsko postajo je možno polniti prek vtičnice za prižiganje cigaret v avtomobilu.

Opomba! Polnjenje naj poteka samo med vožnjo, saj se pri tem prazni akumulator avta. Vozila nikoli ne vžigajte, dokler je priključni kabel vozila priključen na vtičnico za prižiganje cigaret.

Vstavite 12 V-vtič priloženega priključnega kabla za motorna vozila v vtičnico za prižiganje cigaret v avtomobilu in drug konec v polnilno dozo “(RE-CHARGE)” energijske postaje.

6. Izhodi

Pozor!

Izhod 12 V prek priključka za prižiganje ciga- ret.

Maks. 10 amper:

• 12 V-izhod (Slika 1/Poz. 8) se lahko obremeni maks. z 10 A, torej imate na voljo 10 A.
- Zato pazite na vrednosti glede moči in sprejema toka porabnika, da ne bi preobremenili energijske postaje. Če poznate samo podatke o moči porabnika, lahko preprosto izračunate maks. tok.

Primer izračuna:

Porabniki: 12 V / 50 W

Sprejemni tok znaša: 50 W / 12 V = 4,17 A

- Priložen kabel za priključitev na napravo za prižiganje cigaret lahko uporabite za priključitev primernega porabnika. Varovalka

ima moč 10 A.

- Za uporabo 12 V-izhoda odstranite zaščitni pokrov in priključite porabnik.

Pazite na napetost in električni tok naprave za oskrbovanje, da ne bi preobremenili energijske postaje. Preobremenitev lahko uniči napravo.

Stikalo za vklop/izklop (1) za kabel za pomoč pri vžigu mora biti v poziciji „0“.

7. Upravljanje osvetlitve

Osvetlitev vklopite tako:

Luč (Slika 1/Poz. 6) se vklopi oz. izklopi prek stikala (Slika 1/Poz. 7).

8. Pomoč pri vžigu motornega vozila

• Kabli za polnjenje s kleščami za pole se nahajajo na strani naprave.
• Če kabla za polnjenje ne potrebujete, ga ne snemajte z naprave.
• Pozor! Ob dotikanju klešč za pole obstaja nevarnost kratkega stika.
• Energijska postaja se lahko uporablja kot pripomoček pri zagonu samo pri deloma izpraznjenem akumulatorju motornega vozila. To pomeni, da lahko v akumulator vozila posredujete samo omejen volumen.
• Energijska postaja ni namenjena vžigu popolnoma izpraznjenih akumulatorjev!

Za preprečitev neželenih kratkih stikov pri spa- janju s kleščami med akumulatorjem motornega vozila in deli vozila so klešče izolirane. Kratek stik je treba nujno preprečiti.

Naprava za pomoč pri zagonu na energijski postaji nudi pomoč pri težavah z zagonom zaradi premajhne kapacitete akumulatorja motornega vozila. Opozarjamo, da so vozila z osnovno opremo že opremljena s številnimi elektronskimi deli (kot npr. ABS, ASR, vbrizgalna črpalka, računalnikom in avtomobilskim telefonom). Povečana vžigalna napetost in napetostni maksimumi lahko pri vžigu povzročijo okvare elektronskih gradnikov. Jamstvo za proizvod ne zajema škode, ki nastane zaradi pomoči pri vžigu. Prosimo, upoštevajte opozorila v navodilih za uporabo avtomobila, radi-

SI

ja, avtomobilskega telefona itd.

Pomoč pri vžigu nudite samo ob popolnoma napolnjeni energijski postaji s polno kapaciteto.

Uporaba energijske postaje pri pomoči pri vžigu:

1. Povežite rdeč kabel (+) energijske postaje s POZITIVNIM polom (+) avtomobilskega akumulatorja.
2. Povežite črni kabel (-) energijske postaje z maso vozila, npr. na področju za maso ali drugem golem mestu bloka motorja, vpnite čim dije proč od akumulatorja, da preprečite vžig morebitnega pokalnega plina.
3. Stikalo (Slika 1/Poz. 2) mora biti pri pomoči pri vžigu postavljeno na „ON”.
4. Vklopite vžig, prbl. 5 min. počakajte. NE IZVAJAJTE ZAGONA!
5. Zdaj lahko opravite poskus zagona motorja ob priključeni energijski postaji. Pazite, da vžiganje ne bo trajalo dlje kot 3 sekunde, saj pri vžigu steče zelo velik tok.
6. Najprej odstranite klešče za pol z mase (negativni pol).
7. Nato odstranite kabel za vžig s POZITIVNE-GA pola (+) akumulatorja avtomobila.
8. Po tem poskusu vžiga je treba energijsko postajo ponovno napolniti.

9. Pregled stanja baterije:

Prikaz napetosti (Slika 1/Poz. 5) prikazuje stanje akumulatorja.

Pri aktiviranju tipke (Slika 1/Poz. 4) se prikaz na- petosti odkloni.

Zelena

Akumulator je poln 50–100 %.

Rumena

Akumulator je čisto prazen. Tako stanje se lahko na primer pojavi po postopku nudenja pomoči pri zagonu. Akumulator je treba nujno napolniti. Če pa se naprava še naprej uporablja, lahko pride do poškodb akumulatorja. Za ohranjanje življenjske dobe akumulatorja napolnite akumulator enkrat na 3-5 mesecev, ne glede na uporabo.

10. Menjava žarnice

Žarnica mora biti izključena.

Za menjavo žarnice ravnajte tako:

1. Ob straneh stisnite pokrov žarnice (Slika 1/ Poz. 6) nekoliko skupaj in potisnite pokrov naprej ter ga snemite.
2. Žarnico obračajte v nasprotni smeri urinega kazalca in jo izvijte iz okova.
3. Žarnico zamenjajte z drugo enake vrste (12V/0,3A).
4. Žarnico uvijte v okov v smeri urinega kazalca.
5. Ponovno nadenite pokrov žarnice (Slika 1/ Poz. 6).

11. 12 V-kompresor

11.1 Polnjenje pnevmatik

Nevarnost! Preverite merilnik zračnega tlaka za preverjanje dejanskega tlaka pnevmatik. Nujno upoštevajte navodila vozila za polnjenje pnevmatik.

1. Z ventila odstranite pokrov.
2. Priključni element kompresorja v celoti priključite na ventil (Slika 2/Poz. 1).
3. Priključni element zavarujte z zaporno ročico (Slika 2/Poz. 2).

11.2 Polnjenje zračnih blazin ipd.

Opozorilo! Zaradi vrste materiala zračnih blazin, gumijastih čolnov itd. ni mogoče navesti natančnega zračnega tlaka. Zato pazite, da teh predmetov ne napihnete prekomerno, sicer bodo počili.

- Izberite ustrezen priključek in ga privijte na priključno enoto zračne cevi.

Prilagodilnik 1 (Slika 3/Poz. 1): za zračne vzmetnice

Prilagodilnik 2 (Slika 3/Poz. 2): za športne žoge

Prilagodilnik 3 (Slika 3/Poz. 3): za vodne žoge

- Priključni element zavarujte z zaporno ročico (Slika 2/Poz. 2).

11.3 Zagon kompresorja

Opomba! Pred zagonom kompresorja preberite „Pomembna navodila“ pod točko 1. Po 10 minutah delovanja kompresorja je potrebno 10-minutno ohlajevanje.

• Pred vklopom preverite tlačni manometer (Slika 4/Poz. 2).
• Za vklop preklopite stikalo za vklop in izklop

SI

(Slika 4/Poz. 1) na I.

- Za izklop preklopite stikalo za vklop in izklop (Slika 4/Poz. 1) na 0.

12. Vzdrževanje in nega

Nevarnost!

• Pri vsakem vzdrževanju ali čiščenju mora biti energijska postaja izklopljena in vsi priključki naprave ločeni.
• Začiščenje površine po možnosti vedno uporabite čisto mehko krpo in nobenih jedkih topil. Če je res nujno treba, odstranite umazanijo s samo nekoliko navlaženo krpo.

Baterije in električne naprave na baterije vsebuje- jo snovi, ki ogrožajo okolje. Baterijske naprave ne sodijo med gospodinjske odpadke. Iz okvarjene ali obrabljene naprave odstranite baterijo in jo pošljite na naslov iSC GmbH, Eschenstraße 6 in D-94405 Landau, Nemčija, ali pa pošljite celo baterijsko napravo, će se baterij ne da ločiti. Le tako lahko izdelovalec zagotovi pravilno odstranitev baterij.

13. Popravila

Pri morebitnih motnjah naprave naj slednjo vedno pregleda samo usposobljen strokovnjak oz. servisna služba.

14. Naročanje nadomestnih delov

Pri naročanju nadomestnih delov je potrebno navesti naslednie navedbe:

Tipnaprave
• Art. številko naprave
• Ident-številkonaprave
- Številko rezervnega dela, ki ga potrebujete
Aktualne cene in informacije lahko najdete na spletni strani: www.isc-gmbh.info

15. Odstranjevanje

Napravo, pribor in embalažo morate odstranjevati za okolju prijazno recikliranje. Plastični deli naprave so ustrezno označeni za recikliranje po vrstah materiala.

SI

Samo za dežele EU

Električnega orodja ne mečite med gospodinjske odpadke!

V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljsko varno ponovno predelavo.

Reciklažna alternativa za poziv za vračanje:

Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih komponent.

Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.

Pridržana pravica do tehničnih sprememb

SI

V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.

Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.

Kategorija Primer
Obrabni deli* Adapter, žarnica, akumulator
Obrabni material/ obrabni deli* ploska varovalka, mikrovarovalka
Manjkajoči deli

* ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprašanja:

- Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?

• Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?

Kaj na napravi po vašem mnenju ne dela (glavni znak)?

Opišite to napačno delovanje.

SI

Garancijska listina

Spoštovani uporabnik,

za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden na tej garancijski kartici, ali na prodajno mesto, pri katerem ste kupili napravo. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji urejajo dodatne garancijske storitve. Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.

2. Garancijske storitve se nanašajo izključno na napake na napravi, ki dokazljivo temeljijo na napaki v materialu ali izdelavi, in jih lahko po izbiri popravimo ali pa napravo zamenjamo.
   Proximo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklicno uporabo. Garancijska pogodba tako ne nastane, će napravo v garancijskem obdobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali će je bila izpostavljena obremenitvam, ki so temu enakovredna.

3. Iz garancije so izvzeti:

- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.

- Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobre- menitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih). - Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne obrabe.

1. Garancijsko obdobje traja 60 mesecev in se začne z datumom nakupa naprave. Garancijske zah- tevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijs- kega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja tudi pri servisih na kraju samem.

2. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.isc-gmbh.info. Če sodi okvara v obseg garancijske storitve, vam bomo takoj vrnili popravljeno ali novo napravo.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s servisnimi informacijami, opisanimi v teh navodilih za uporabo.
