NÁVOD K OBSLUZE Zone Wireless Plus LOGITECH

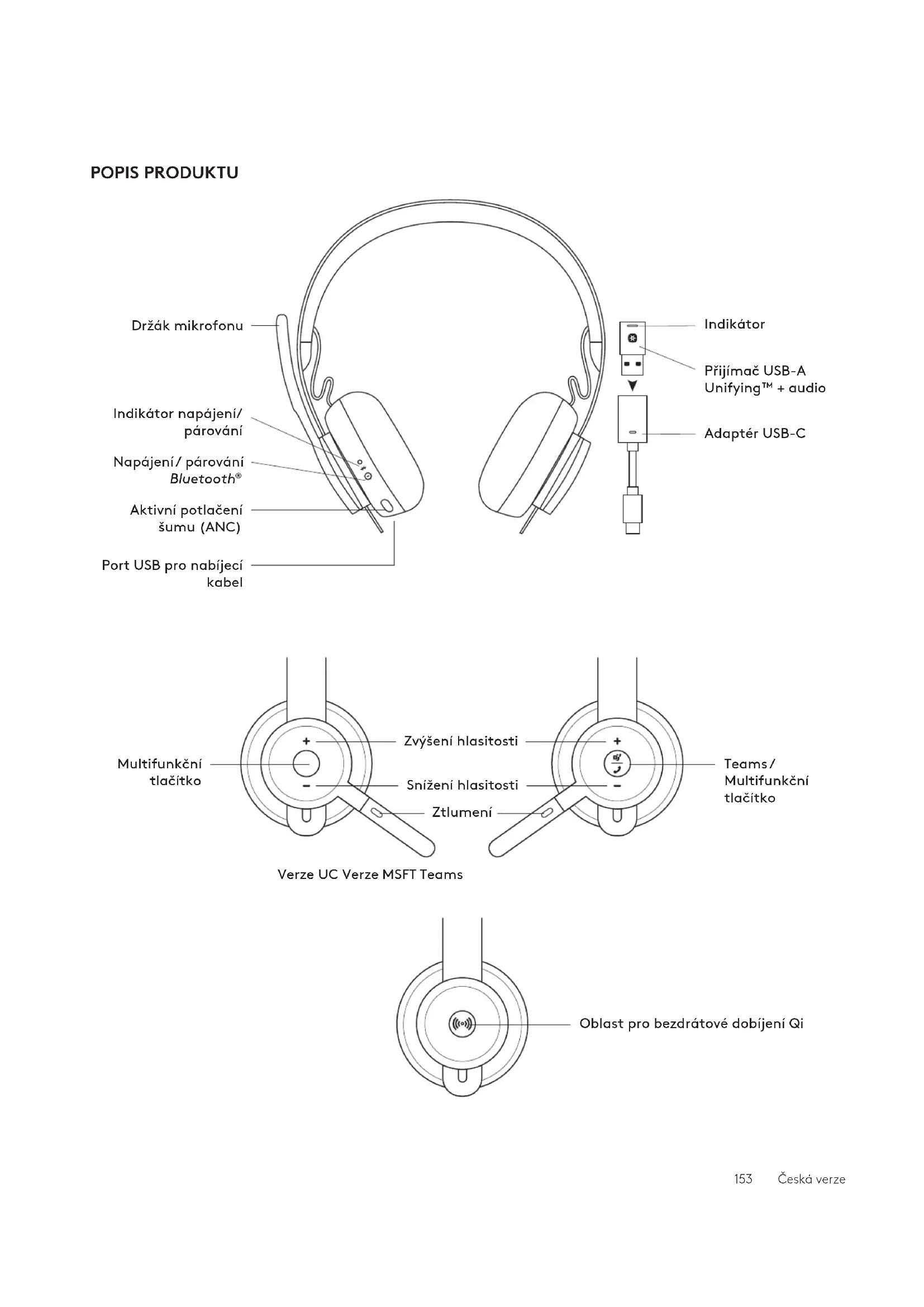

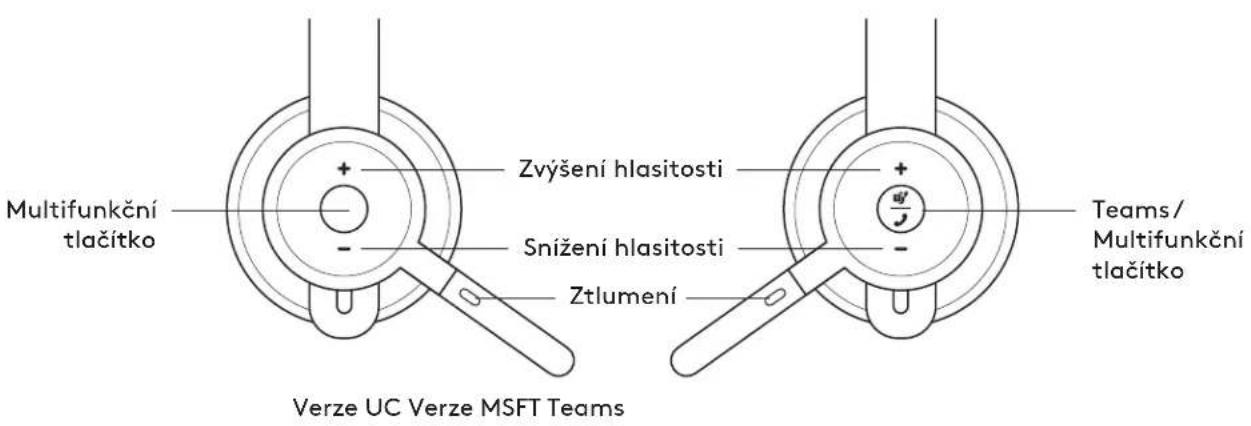

Držák mikrofonu Indikátor napájení/ párování Napájení/ párování Bluetooth® Aktivní potlačení šumu (ANC) Port USB pro nabíjeci kabel Indikátor Přijímač USB-A Unifying™ + audio Adaptér USB-C

Multifunkční tlačítko Zvýšení hlasitosti Snížení hlasitosti Ztlumení Teams/ Multifunkční tlačítko Verze UC Verze MSFT Teams

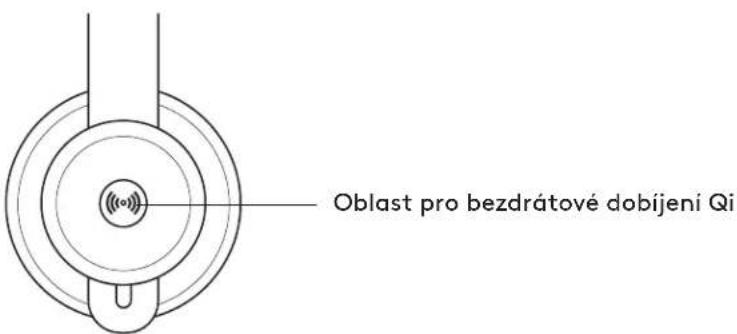

Oblast pro bezdrátové dobíjení Qi

OBSAH BALENÍ

1. Náhlavní souprava
2. Přijímač USB-A Unifying™ + audio
3. Adaptér USB-C na A
4. Nabíjecí kabel USB-A na C
5. Cestovní pouzdro
6. Uživatelská dokumentace

ZAPNUTÍ/VYPNUTÍ

1. Podržte tlačítko napájení po dobu 1 sekundy.
2. Jakmile se souprava zapne, indikátor se rozsvítí bíle. Pokud není připojeno žádné zařízení, bliká pomalu bíle.

USB-A USB-C ADAPTER USB-A | USB-C

Napájení

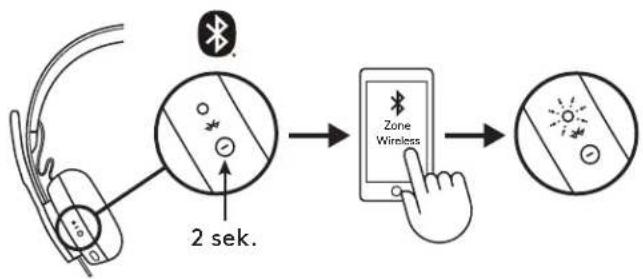

PÁROVÁNÍ PROSTŘEDNICTVÍM BLUETOOTH®

1. Podržte tlačitko napájení po dobu 2 sekund. Indikátor se rozbliká rychle bíle.
2. Otevřete nastavení Bluetooth® na svém zařízení.
3. Ze seznamu dostupných zařízení vyberte Zone Wireless Plus.
4. Po úspěšném spárování se indikátor rozsvítí bíle.

1. Stáhněte si software Logitech® Unifying ze stránky www.logitech.com/support/unifying.
2. USB-A

Zapojte prijímač soupravy Zone Wireless Plus do portu USB-A počítače.

USB-C

Zapojte prijímač USB-A do adaptéru USB-C. Poté zapojte adaptér do portu USB-C počítače.

1. Náhlavní souprava Zone Wireless Plus je již spárována s přijímačem, se kterým je dodávána. Náhlavní soupravu stačí zapnout. Po úspěšném spárování bude indikátor na přijímači svítit bíle. Indikátor na náhlavní soupravě se rozsvítí bíle.
2. Postup spárování myši a klávesnice,

a. Spustte software a postupně klikejte na tlačitko „Další“ v pravém dolním rohu. Pokud používáte i jiné přijímače Unifying (s logem ✝ odpojte je.
b. Vyhledejte přepínač OFF-ON (VYP-ZAP) na myši a klávesnici. Restartujte jednotlivá zařízení jejich vypnutím a opětovným zapnutím a dokončete párování.

• Po spárování postupujte podle pokynů na obrazovce a otestujte zařizení, čímž ověříte, zda spárování proběhlo úspěšně.
• Pokud se párování nezdařilo, zkuste to znovu nebo přejděte na naši stránku podpory www.logitech.com/support/zonewirelesspluspairing.

POZNÁMKA: Spárovat můžete až 6 periferních zařízení Logitech Unifying.

PŘIZPŮSOBENÍ NÁHLAVNÍ SOUPRAVY

1. Přizpůsobte si náhlavní soupravu posouváním náušníků na hlavovém mostu nahoru a dolů.
2. Náhlavní souprava se snáze přizpůsobuje po usazení na hlavu. Posouvejte náušníky nahoru a dolů na hlavovém mostu, dokud pohodlně nepadnou na uši.

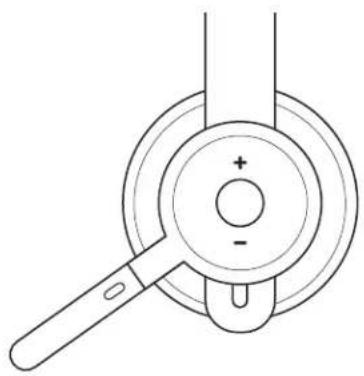

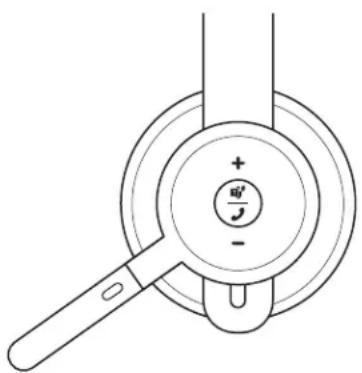

1. Držák mikrofonu je otočný v rozmezí 270 stupňů. Mikrofon lze nasadit na levou nebo pravou stranu soupravy. Zvukový kanál se přepne automaticky v závislosti na straně, na které je mikrofon nasazen.
2. Držák mikrofonu je flexibilní – přizpůsobte si jeho polohu za účelem lepšího snímání hlasu.

Verze TEAMS
	Použití Tlačítko Akce
Ovládání hovoru	Přijem/ukončení hovoru	Multifunkční	Krátký stisk
	Odmítnutí hovoru Stisk 2 sekundy
	Obnovení hovoru Krátký stisk
	Přesměrování aktivního hovoru do jiného zařízení		Krátký stisk
Aktivity Teams	Kontrola připojení k Teams		Krátký stisk
	Rychlé spuštění Teams Krátký stisk
	Odpověď na upozornění Teams		Krátký stisk
	Aktívace hlasových služeb Teams (Cortana)		Stisk 2 sekundy
Ovládání médií	Přehrát/Pozastavit Multifunkční Dvojí stisk
	Další skladba	Multifunkční a „+“	Krátký stisk
	Předchozí skladba	Multifunkční a „-“	Krátký stisk
Hlasitost	Zvýšení hlasitosti	„+“	Krátký stisk
	Snížení hlasitosti	„-“	Krátký stisk
Připojení a stav baterie náhlavní soupravy	Kontrola připojení a životnosti baterie	„+“ a „-“	Krátký stisk

Verze UC
	Použití Tlačitko Akce
Ovládání hovoru	Přijem/ukončení hovoru	Multifunkční	Krátký stisk
	Odmítnutí hovoru Stisk 2 sekundy
Hlasový asistent Multifunkční Stisk 2 sekundy
Ovládání médii	Přehrát/Pozastavit Multifunkční Dvojí stisk
	Další skladba	Multifunkční a „+“	Krátký stisk
	Předchozí skladba	Multifunkční a „-“	Krátký stisk
Hlasitost	Zvýšení hlasitosti	„+“	Krátký stisk
	Snížení hlasitosti	„-“	Krátký stisk
Stav náhlavní soupravy	Kontrola připojení a životnosti baterie	„+“ a „-“	Krátký stisk

• Aktivity Teams jsou funkční v případě, že je Teams spuštěn na odemčeném počítači.
• Funkce ovládání médií závisí na typech aplikace.
• Aktivity hovoru mají vždy přednost. Při připojení dvou zařízení bude mít připojení přes Bluetooth® prioritu před přijimačem. Při připojení dvou zařízení Bluetooth® bude mít poslední připojené zařízení přednost před prvním.

Tip: Přízpůsobení tlačítek a ovládací prvky ekvalizéru hudby jsou k dispozici v aplikaci Logi Tune.

ZTLUMENÍ

Posuňte držák mikrofonu nahoru pro ztlumení

P m z

Posuňte držák mikrofonu dolů pro zrušení ztlumení
Hlasová upozornění informují, když je mikrofon ztlumený / ztlumení je zrušeno
„Ztlumení zapnuto" „Ztlumení vypnuto“

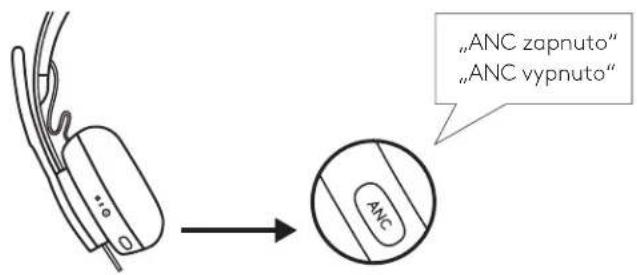

AKTIVNÍ POTLAČENÍ ŠUMU (ANC)

Funkce ANC blokuje šum okolo vás, čímž vám pomáhá s koncentrací na daný úkol.

1. Stiskněte tlačítko ANC na boku náušníku.
2. Při zapnutí a vypnutí funkce ANC se ozve hlasové upozornění. Tato upozornění lze vypnout v aplikaci Logi Tune.

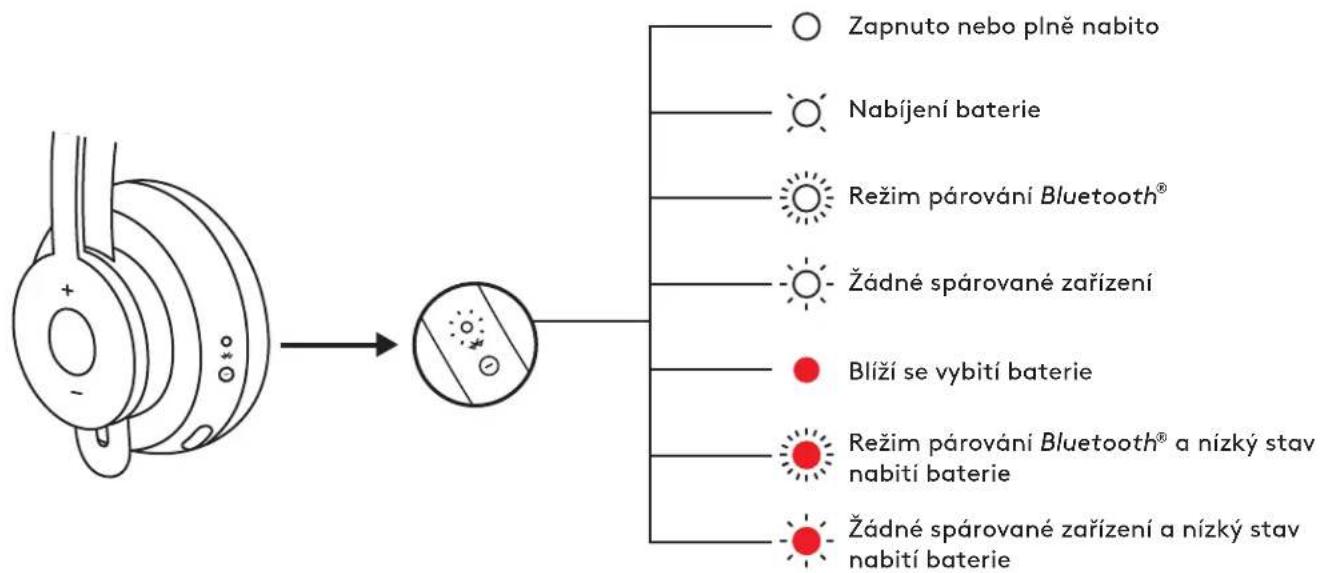

Indikátor Stav
Svítí bíle	Svítí Zapnuto nebo plně nabito
	Pulzuje Nabíjení baterie
	Rychle pulzuje Režim párování Bluetooth
	Pomalu pulzuje Žádné spárované zařizení
Červená	Svítí Bliží se vybit’ baterie
	Rychle pulzuje	Režim párování Bluetooth® a nízký stav nabití baterie
	Pomalu pulzuje	Žádné spárované zařizení a nízký stav nabití baterie


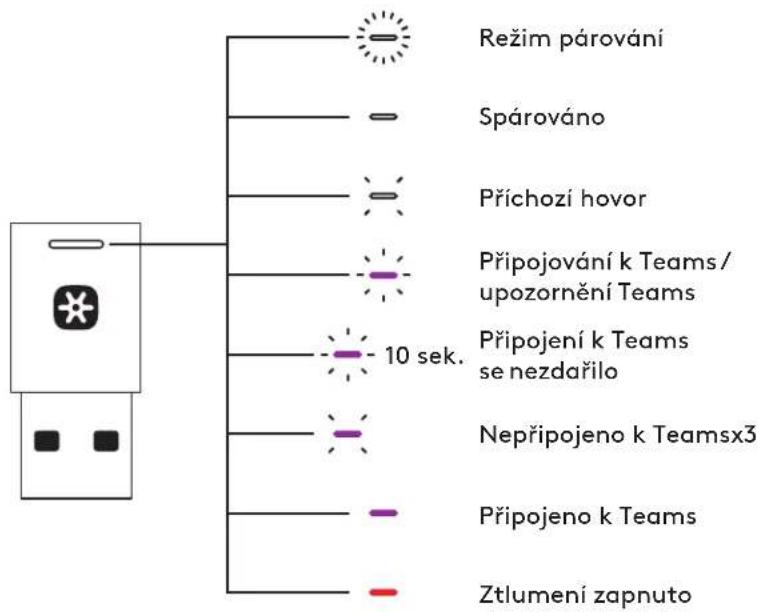

INDIKÁTOR PŘIJÍMAČE

Verze TEAMS
Indikátor Stav
Svití bíle	Rychle bliká Režim párování
	Svití Spárováno
	Opakovaně bliká a zhasíná	Příchozí hovor
Purpurová	Pulzuje	Připojování k Teams/ upozornění Teams
	Bliká 10 sekund, potom zhasne	Připojení k Teams se nezdařilo
	Blikne 3krát a zhasne	Nepřipojeno k Teams
	Svití Připojeno k Teams
Červená Svítí Ztlumení zapnuto


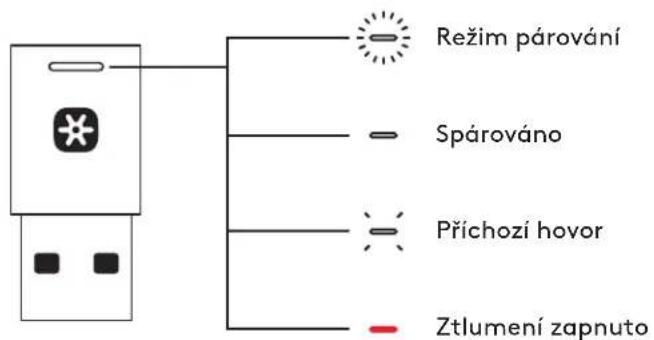

Verze UC
Indikátor Stav
Svítí bile	Rychle bliká Režim párování
	Svítí Spárováno
	Opakovaně bliká a zhasíná	Příchozí hovor
Červená Svítí Ztlumení zapnuto

Režim párování Spárováno Přichozí hovor Ztlumení zapnuto

Poznámka:

Indikátor přijimače informuje pouze o stavu náhlavní soupravy.

NABÍJENÍ

Náhlavní souprava se automaticky vypne, je-li ponechána v nečinnosti. Časovač režimu spánku lze nastavit v aplikaci Logi Tune.

Indikátor náhlavní soupravy se rozsvítí ČERVENĚ, když začne docházet energie.

Nabíjení prostřednictvím kabelu USB

1. Zapojte koncovku kabelu USB-C do portu USB-C na spodku náušníku.
2. Koncovku kabelu USB-A zapojte do nabíjecího portu USB-A na počítači nebo síťovém adaptéru.
3. V průběhu nabíjení bude indikátor pulzovat bíle.
4. Po úplném nabití se indikátor rozsvítí bíle.
5. 2 hodiny zajistí úplné nabití baterie.
6. 5 minut nabíjení zajistí 1 hodinu doby hovoru.
7. Náhlavní soupravu lze během nabíjení používat s přijímačem a spárovanou pomocí Bluetooth®.

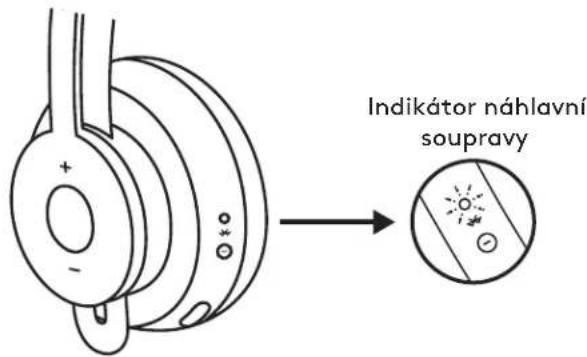

Indikátor náhlavní soupravy

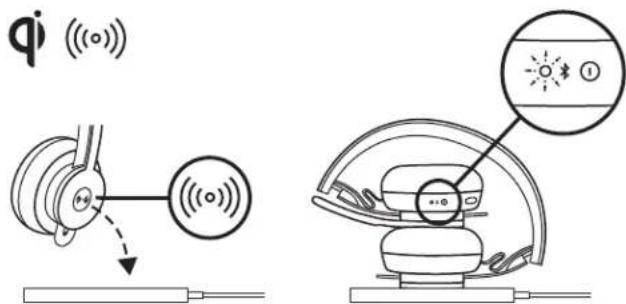

Nabíjení prostřednictvím bezdrátové nabíječky Qi

1. Složte náhlavní soupravu ikonou bezdrátového nabíjení na náušníku orientovanou směrem ven.
2. Položte náušník s ikonou bezdrátového nabíjení na vršek libovolné bezdrátové nabíjecí základny Qi.*
3. V průběhu nabíjení bude indikátor pulzovat bíle.
4. Po úplném nabití se indikátor rozsvítí bíle. -2 hodiny nabíjení zajistí úplné nabití baterie.

* Bezdrátová nabíjecí základna Qi není součástí dodávky.

q (○) ↓ (○) (○) (○) (○) (○) (○) (○) (○) (○) (○) (○) (○) (○) (○) (○) (○) (○) (○) (○) (○) (○) (○) (○) (○) (○) (○) (○) (○) (○) (○) (○) (○) (○) (○) -1 +1 +2 +3 +4 +5 +6 +7 +8 +9 +10 +11 +12 +13 +14 +15 +16 +17 +18 +19 +20 +21 +22 +23 +24 +25 +26 +27 +28 +29 +30 +31 +32 +33 +34 +35 +36 +37 +38 +39 +40 +41 +42 +43 +44 +45 +46 +47 +48 +49 +50 +51 +52 +53 +54 +55 +56 +57 +58 +59 +60 +61 +62 +63 +64 +65 +66 +67 +68 +69 +70 +71 +72 +73 +74 +75 +76 +77 +78 +79 +80 +81 +82 +83 +84 +85 +86 +87 +88 +89 +90 +91 +92 +93 +94 +95 +96 +97 +98 +99 +100

APLIKACE LOGI TUNE

Instalace aplikace

1. Stáhněte aplikaci Logi Tune Desktop ze stránky www.logitech.com/tune
2. Stáhněte aplikaci Logi Tune Mobile z obchodu Apple App Store® nebo Google Play™ vyhledáním „Logi Tune“.

Odposlech vám umožní během konverzací slyšet váš hlas, takže budete mít přehled o tom, jak hlasitě hovoříte. V aplikaci Logi Tune vyberte funkci odposlechu a nastavte volič dle potřeby.

– Vyšší číslo znamená, že uslyšíte více zvuku zvnějšku.
– Nižší číslo znamená, že uslyšíte méně zvuku zvnějšku.

ČASOVAČ AUTOMATICKÉHO REŽIMU SPÁNKU

Ve výchozím nastavení se náhlavní souprava automaticky vypne po jedné hodině nečinnosti. Časovač režimu spánku můžete regulovat v aplikaci Logi Tune.

AKTUALIZACE NÁHLAVNÍ SOUPRAVY

Doporučujeme aktualizovat náhlavní soupravu i přijímač. Chcete-li tak učinit, stáhněte si aplikaci Logi Tune Desktop ze stránky www.logitech.com/tune

RESETOVÁNÍ NÁHLAVNÍ SOUPRAVY

Chcete-li náhlavní soupravu resetovat do původního stavu, zapněte ji, stiskněte a podržte tlačítka ANC a hlasitost - po dobu 5 sekund. Náhlavní souprava se úspěšně resetuje, pokud se vypne a indikátor zhasne.

ROZMĚRY

NÁHLAVNÍ SOUPRAVA:

Výška x šířka x hloubka: 174,7 x 176,7 x 70,7 mm

HMOTNOST:

0,1808 kg

NÁUŠNÍKY:

Výška x šířka x hloubka: 70,7 x 70,7 x 16,4 mm

PŘIJÍMAČ:

Výška x šířka x hloubka: 35,5 x 16,2 x 5,3 mm

ADAPTÉR:

Výška x šířka x hloubka: 106,7 x 17,5 x 10,1 mm

SYSTÉMOVÉ POŽADAVKY

Kompatibilní s běžnými aplikacemi pro volání napříč prakticky všemi platformami a operačními systémy.

Kompatibilní s počítači se systémy Windows, Mac nebo Chrome™ prostřednictvím rozhraní USB-C, USB-A, Bluetooth® a zařízeními s iOS nebo Android s Bluetooth®.

TECHNICKÉ PARAMETRY

Typ mikrofonu: Všesměrové duální pole mikrofonů MEMS

Frekvenční rozsah (náhlavní souprava): 30\~13 kHz @ -10 dB (režim hudby), 100\~8 kHz (režim hovoru)

Frekvenční rozsah (mikrofon): 85\~20 kHz @ -3 dB

Typ baterie: Integrovaná baterie (lithium-iontová)

Životnost baterie (doba hovoru): 14 hod (ANC zap), 15 hod (ANC vyp)

Životnost baterie (doba poslechu): 14 hod (ANC zap), 16 hod (ANC vyp)

Verze Bluetooth®: 5.0

Bezdrátový dosah: Až 30 metrů / 100 ft (při přímé viditelnosti)

Podpora bezdrátového dobíjení Qi

Nabíjecí kabel USB-A na C: 130 cm (4,25 ft)

www.logitech.com/support/zonewirelessplus

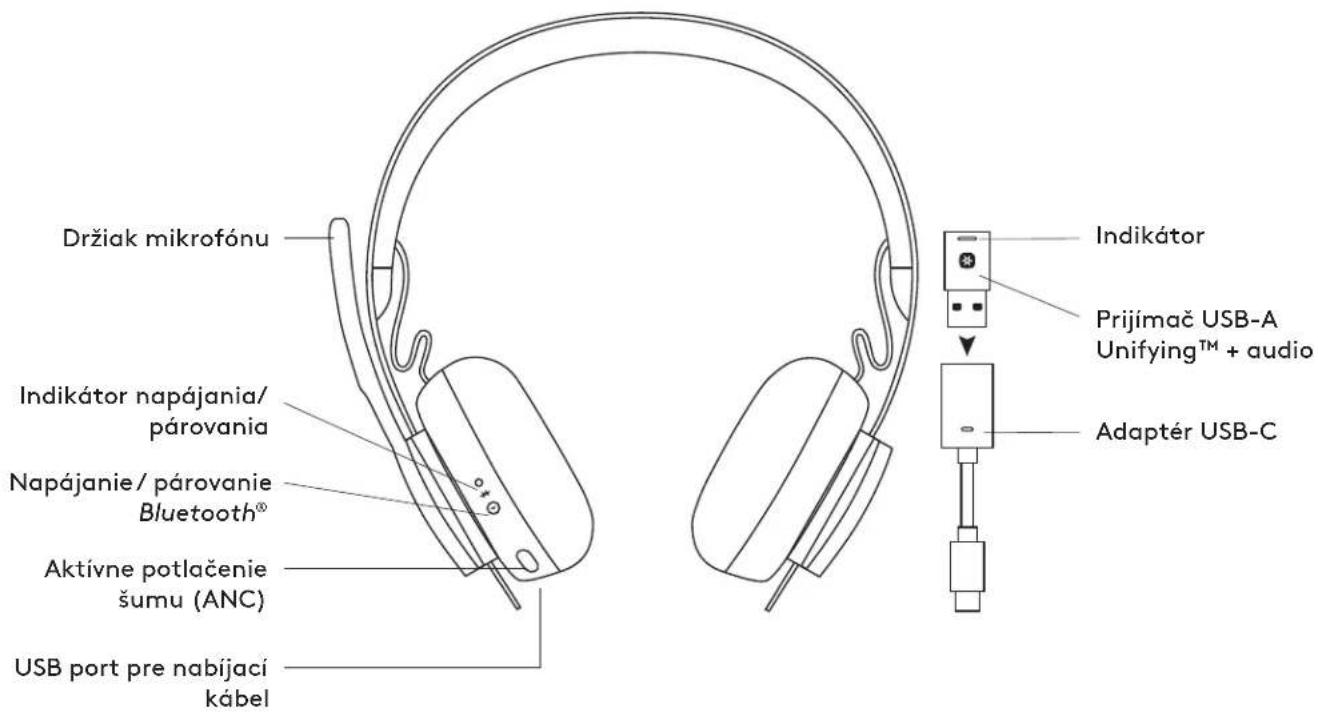

OPIS PRODUKTU

Oblast na bezdrôtové dobíjanie Qi

OBSAH BALENIA

1. Náhlavná súprava
2. Prijímač USB-A Unifying™ + audio
3. Adaptér USB-C do A
4. Nabíjací kábel USB-A do C
5. Cestovné puzdro
6. Použivatel'ská dokumentácia

ZAPNUTIE/VYPNUTIE

a. Spustte softvér a postupne klikajte na tlačidlo „Đalej“ v pravom dolnom rohu. Ak použivate aj iné prijímače Unifying (s logom ✝ odpojte ich.
b. Vyhladajte prepínač OFF-ON (VYP-ZAP) na myši a klávesnici. Reštartujte jednotlivé zariadenia ich vypnutím a opätovným zapnutím a dokončite párovanie.

Frekvenčný rozsah (náhlavná súprava): 30\~13 kHz @ -10 dB (režim hudby), 100\~8 kHz (režim hovoru)

Životnost batérie (dĺžka hovoru): 14 hod (ANC zap), 15 hod (ANC vyp)

Podpora bezdrôtového dobíjania Qi

Nabíjací kábel USB-A na C: 130 cm (4,25 ft)

www.logitech.com/support/zonewirelessplus

„lsključen zvuk" „Uključen zvuk"

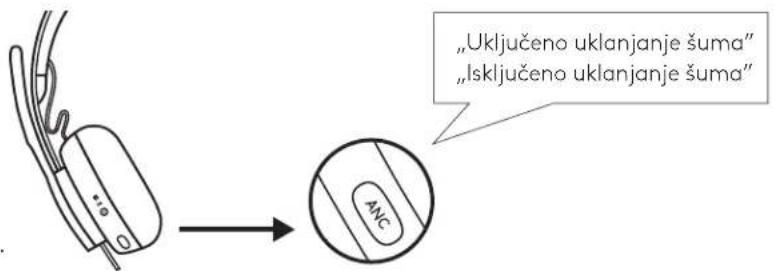

AKTIVIRANO UKLANJANJE ŠUMA (ANC)

Opcija ANC blokira okolnu buku kako bi omogućila da se koncentrišete na trenutni zadatak.

1. Pritisnite ANC dugme koje se nalazi sa strane slušnog uloška.
2. Čućete glasovno obaveštenje kada se ANC uključi i isključi. To može da se isključi na Logi Tune aplikaciji.
