KÄYTTÖOHJE Zone Wireless Plus LOGITECH

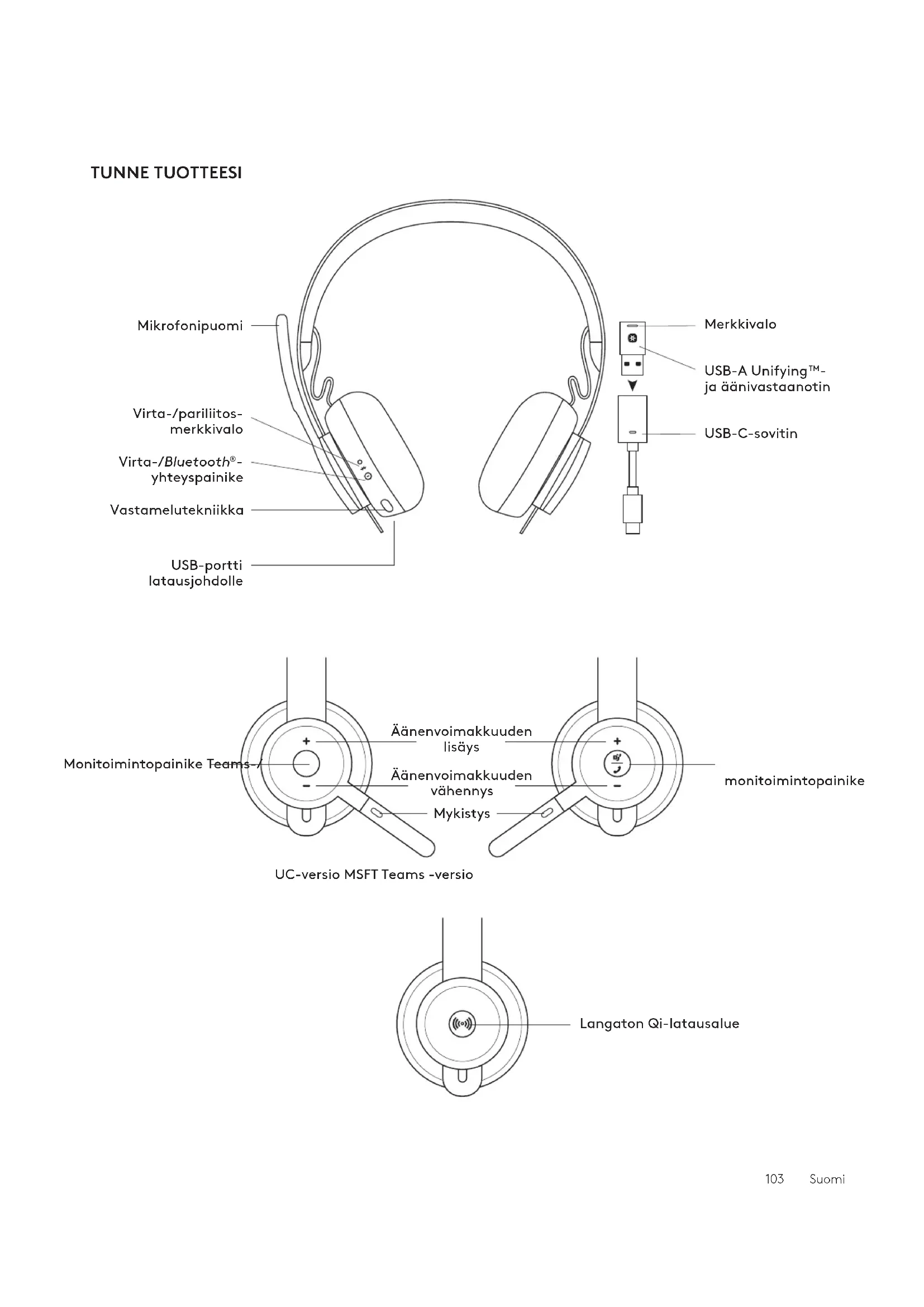

Mikrofonipuomi Virta-/pariliitos- merkkivalo Virta-/Bluetooth®- yhteyspainike Vastamelutekniikka USB-portti latausjohdolle Merkkivalo USB-A Unifying™- ja äänivastaanotin USB-C-sovitin

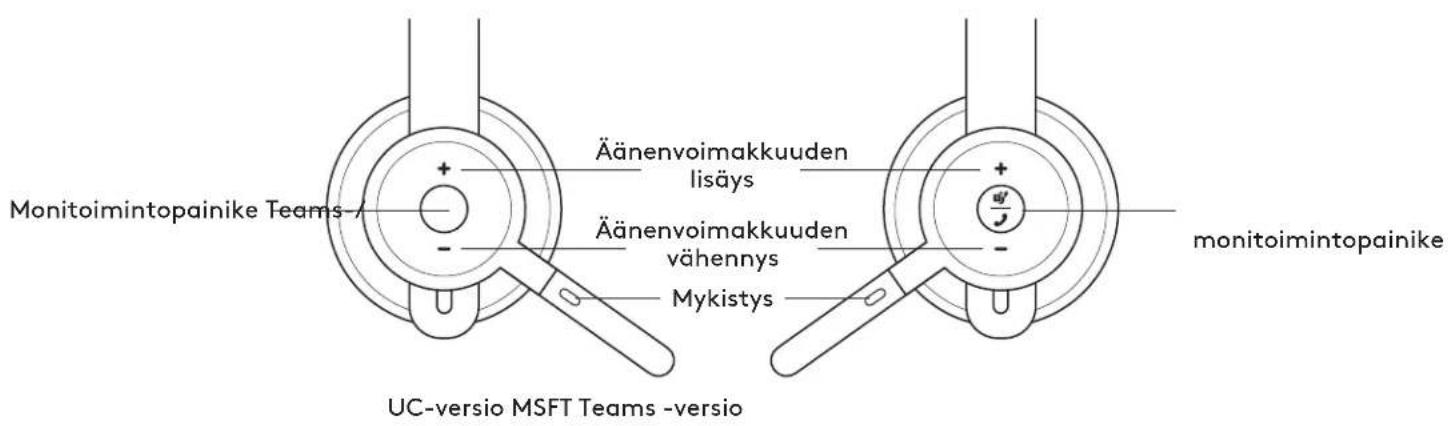

Monitoimintopainike Teams Äänenvoimakkuuden lisäys Äänenvoimakkuuden vähennys Mykistys monitoimintopainike UC-versio MSFT Teams -versio

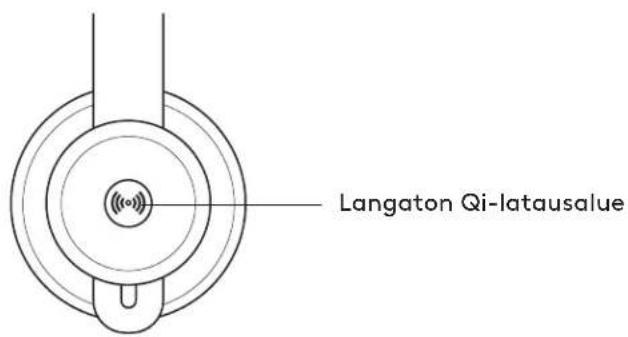

Langaton Qi-latausalue

PAKKAUKSEN SISÄLTÖ

1. Kuulokemikrofoni
2. USB-A Unifying™- ja äänivastaanotin
3. USB-C-A-sovitin
4. USB-A-C-latausjohto
5. Kuljetuskassi
6. Käyttäjän dokumentaatio

POWER ON/OFF

1. Paina virtapainiketta sekunnin ajan.
2. Kun virta on kytketty päälle, merkkivalo muuttuu valkoiseksi. Jos laitteita ei ole yhdistetty, valo vilkkuu hitaasti valkoisena.

USB-A USB-C ADAPTER USB-A | USB-C

Virta

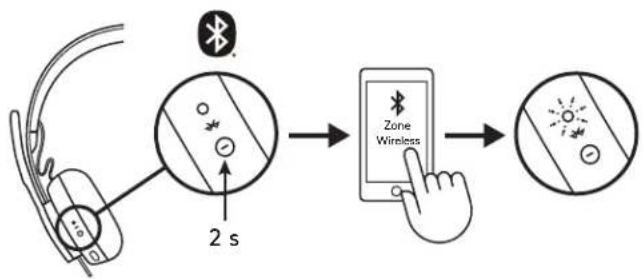

PARILIITOS BLUETOOTHIN® KAUTTA

1. Paina virtapainiketta 2 sekunnin ajan. Merkkivalo vilkkuu nopeasti valkoisena.
2. Avaa tietokoneella Bluetooth®-asetukset.
3. Valitse luettelon laitteista Zone Wireless Plus.
4. Kun pariliitos on muodostettu, merkkivalo alkaa palaas tasaisesti valkoisena.


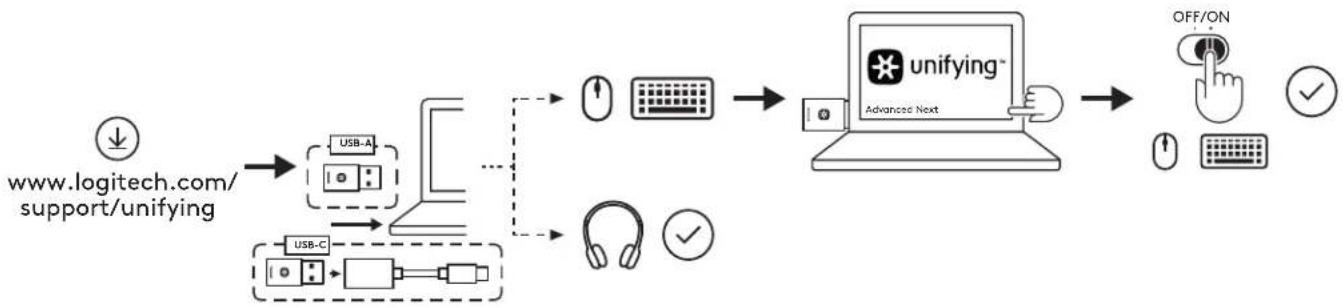

KUULOKEMIKROFONIN, NÄPPÄIMISTÖN JA HIIRTEN PARILIITTÄMINEN USB-VASTAANOTTIMEN KAUTTA

1. Lataa Logitech® Unifying -ohjelmisto osoitteesta www.logitech.com/support/unifying.
2. USB-A

Liitä Zone Wireless Plus -vastaanotin tietokoneen USB-A-porttiin.

USB-C

Liitä USB-A-vastaanotin USB-C-sovittimeen. Liitä sovitin sitten tietokoneen USB-C-porttiin.

1. Zone Wireless Plus -kuulokemikrofoni on valmiiksi pariliitetty mukana toimitettavan vastaanottimen kanssa. Riittää, että kytket kuulokemikrofoniin virran. Kun pariliitos on muodostettu, vastaanottimen merkkivalo palaa yhä tasaisesti valkoisena. Kuulokemikrofonin merkkivalo puolestaan alkaa palaa tasaisesti valkoisena.
2. Hiirten ja näppäimistöjen pariliittäminen:

a. Käynnistä ohjelmisto ja napsauta toistuvasti Seuraava oikeasta alakulmasta. Jos käytössä on jo muita Unifyingvastaanottimia (varustettu ⚙ogolla), irrota ne.
b. Etsi hiirten ja näppäimistön virtaliukukytkin. Sammuta kustakin laitteesta virta ja kytke ne uudelleen päälle pariliitoksen muodostamisen viimeistelemiseksi.

• Jos pariliitos onnistuu, toimi näyttöön tulevien ohjeiden mukaisesti ja testaa pariliitoksen toiminta.
• Jos pariliitos epäonnistuu, kokeile uudelleen tai käy tukisivullamme osoitteessa www.logitech.com/support/zonewirelesspluspairing.

HUOMAUTUS: Voit pariliittää jopa kuusi Logitech Unifying -oheislaitetta.

KUULOMIKROFONIN SÄÄTÄMINEN

1. Säädä kuulokemikrofonia liu'uttamalla korvakuppeja ylös tai alas pantaosaa pitkin.
2. Kuulokemikrofonin sätäminen voi olla helpompaa, jos se on asetettu päähän. Liikuta korvakuppeja ylös ja alas pantaosaa pitkin, kunnes ne istuvat korvien päällä mukavasti.

MIKROFONIPUOMIN SÄÄTÄMINEN

1. Mikrofonipuomi kääntyy 270 astetta. Voit käyttää sitä vasemmalla tai oikealla puolella. Äänikanava vaihtuu automaattisesti sen mukaan, kummalla puolella mikrofonia käytetään.
2. Joustava mikrofonipuomi – säädä puomin asentoa, jotta äänesi kuuluu paremmin.

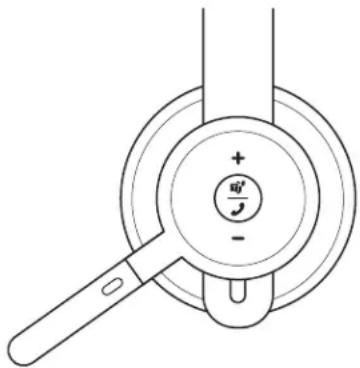

TEAMS-versio
	Käyttö Painike	Toiminta
Puhelusäätimet	Vastaa puheluun/Lopeta puhelu	Monitoimintopainike	Lyhyt painallus
	Hylkää puhelu		2 sekunnin painallus
	Jatka puhelua Lyhyt painallus
	Siirrä käynnissä oleva puhelu toiseen laitteeseen		Lyhyt painallus
Teams-toiminnot	Tarkista Teams-yhteys Lyhyt painallus
	Teams-pikakäyttö Lyhyt painallus
	Vastaa Teams-ilmoituksiin		Lyhyt painallus
	Teams-äänitaitojen (Cortana) käynnistäminen		2 sekunnin painallus
Mediapainikkeet	Toista/tauko Monitoimintopainike		Kaksi painallusta
	Seuraava raita	Monitoimintopainike ja “+”	Lyhyt painallus
	Edellinen raita	Monitoimintopainike ja “-”	Lyhyt painallus
Äänenvoimakkuus	Äänenvoimakkuuden lisäys	“+”	Lyhyt painallus
	Äänenvoimakkuuden vähennys	“-”	Lyhyt painallus
Kuulokemikrofoniyhteys ja paristojen tila	Tarkista yhteys ja paristojen kesto	“+” ja “-”	Lyhyt painallus

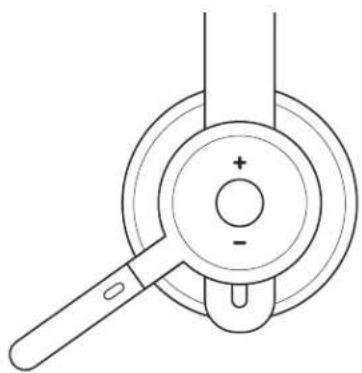

UC-versio
	Käyttö Painike	Toiminta
Puhelusäätimet	Vastaa puheluun/ Lopeta puhelu	Monitoimintopainike	Lyhyt painallus
	Hylkää puhelu		2 sekunnin painallus
Ääniavustaja Monitoimintopainike			2 sekunnin painallus
Mediapainikkeet	Toista/tauko Monitoimintopainike Kaksi painallusta
	Seuraava raita	Monitoimintopainike ja "+"	Lyhyt painallus
	Edellinen raita	Monitoimintopainike ja "-"	Lyhyt painallus
Äänenvoimakkuus	Äänenvoimakkuuden lisäys	"+"	Lyhyt painallus
	Äänenvoimakkuuden vähennys	"-"	Lyhyt painallus
Kuulokemikrofonin tila	Tarkista yhteys ja paristojen kesto	"+" ja "-"	Lyhyt painallus

• Teams-toimintoja voi käyttää vain, kun Teams on käynnissä lukitsemattomalla tietokoneella.
• Mediasäädintoiminnot riippuvat sovelluksesta.
• Puhelutoiminnot ovat aina ensisijaisia. Kun yhdistettynä on kaksi laitetta, Bluetooth®-yhteyden kautta yhdistetty laite on etusijalla vastaanottimen kautta yhdistettyyn laitteeseen nöhden. Kun yhdistettynä on kaksi Bluetooth®-laitetta, viimeksi käytetty laite on etusijalla toiseen nöhden.

Vihje: Painikkeiden mukautustoiminnot ja musiikin taajuuskorjauksen säätimet ovat käytettävissä Logi Tune -sovelluksessa.

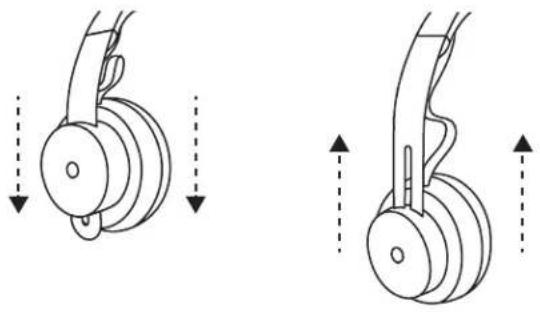

MYKISTYS

Käännä mikrofonin puomi ylös mykistääksesi mikrofonin

Käännä mikrofonin puomi alas poistaaksesi mykistyksen

Ääni-ilmoitukset kertovat, koska mikrofonin mykistys on käytössä ja koska ei

"Mykistys käytössä" "Mykistys ei käytössä"

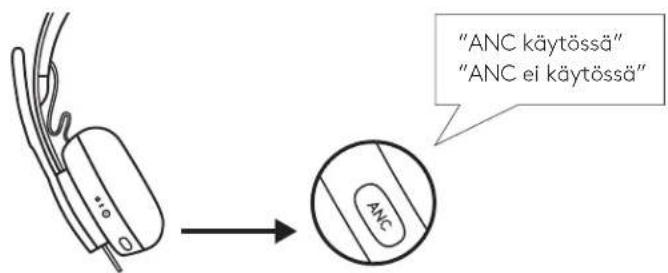

VASTAMELUTEKNIKKA (ANC)

Vastamelutekniikka sulkee ympäröivän hälyn ulkopuolelle, jotta voit keskittyä käsillä olevaan tehtävään.

1. Paina ANC-painiketta korvakupin sivulla.
2. Vastamelutoiminnon käyttöön ottamisesta ja käytöstä poistamisesta ilmoitetaan ääni-ilmoituksella. Ilmoitukset voidaan poistaa käytöstä Logi Tune -sovelluksessa.

"ANC käytössä" "ANC ei käytössä"

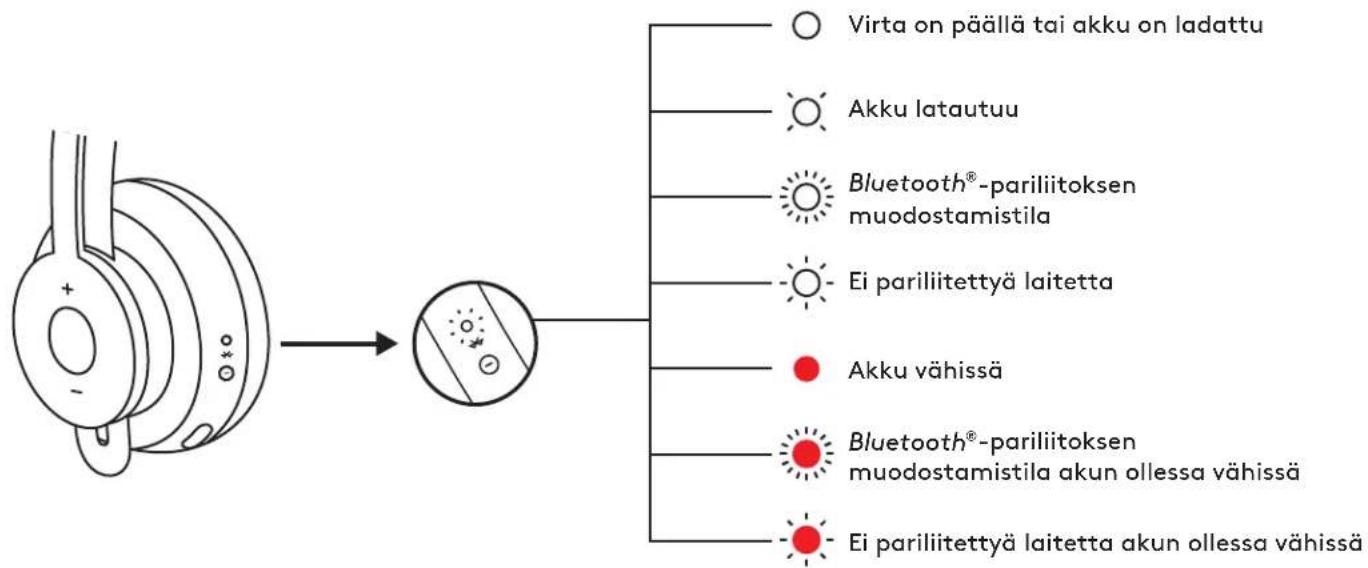

KUULOKEMIKROFONIN MERKKIVALO

Valo Tila
Valkoinen	Palaa tasaisesti Virta on päällä tai akku on ladattu
	Hengitystehoste Akku latautuu
	Sykkii nopeasti Bluetooth ^® -pariliitoksen muodostamistila
	Sykkii hitaasti Ei parilitettyä laitetta
Punainen	Palaa tasaisesti Akku vähissä
	Sykkii nopeasti	Bluetooth ^® -pariliitoksen muodostamistila akun ollessa vähissä
	Sykkii hitaasti Ei parilitettyä laitetta akun ollessa vähissä


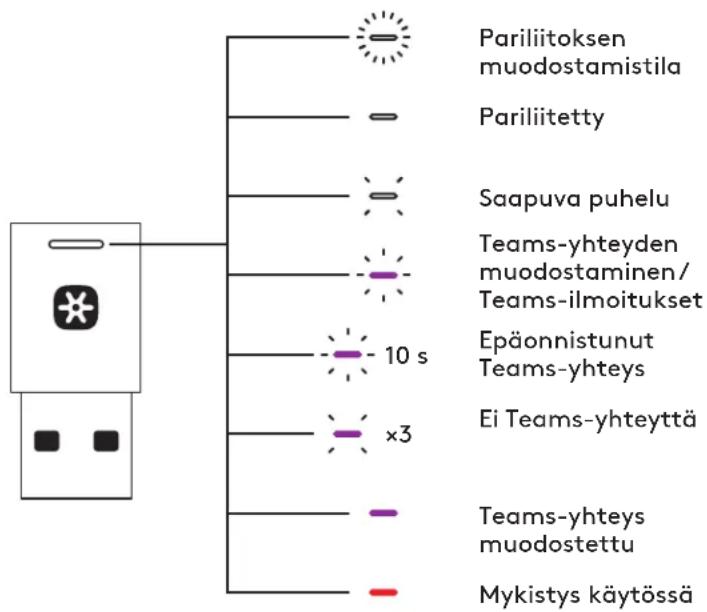

VASTAANOTTIMEN MERKKIVALO

TEAMS-versio
Valo Tila
Valkoinen	Vilkkuu nopeasti	Pariliitoksen muodostamistila
	Palaa tasaisesti Pariliitetty
	Vilkkuu toistuvasti päälle ja pois päältä	Saapuva puhelu
Violetti	Sykkii	Teams-yhteyden muodostaminen/ Teams-ilmoitukset
	Vilkkuu 10 sekuntia ja sammuu	Epäonnistunut Teams-yhteys
	Vilkahtaa kolmesti ja sammuu	Ei Teams-yhteyttä
	Palaa tasaisesti	Teams-yhteys muodostettu
Punainen Palaa tasaisesti Mykistys käytössä


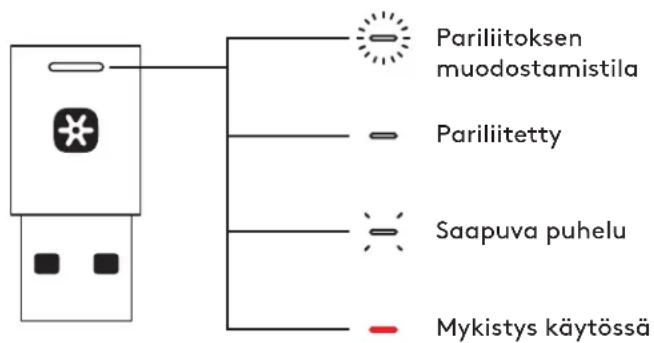

UC-versio
Valo Tila
Valkoinen	Vilkkuu nopeasti	Pariliitoksen muodostamistila
	Palaa tasaisesti Pariliitetty
	Vilkkuu toistuvasti päälle ja pois päältä	Saapuva puhelu
Punainen Palaa tasaisesti Mykistys käytössä

Pariliitoksen muodostamistila Pariliitetty Saapuva puhelu Mykistys käytössä

Huomaa:

Vastaanottimen valo ilmaisee vain kuulokemikrofonin tilaa.

LATAUTUU

Kuulokemikrofonin virta katkaistaan automaattisesti, kun sitä ei käytetä. Lepotilaan siirtymistä voidaan säätää Logi Tune -sovelluksessa.

Kuulokemikrofonin merkkivalo muuttuu PUNAISEKSI, kun akku on vähissä.

Lataaminen USB-johdon kautta

1. Kytke USB-C-johto korvakupin alaosan USB-C-porttiin.
2. Kytke USB-A-pää tietokoneen tai verkkolaitteen USB-A-latausporttiin.
3. Merkkivalo hengittää valkoisena ladattaessa.
4. Merkkivalo palaa tasaisesti valkoisena, kun lataus on valmis.
   -2 tunnin lataus lataa akun täyteen.
   -5 minuutin lataus antaa tunnin puheaikaa.
5. Kuulokemikrofonia voidaan käyttää vastaanottimen ja Bluetooth®-pariliitoksen kautta lataamisen aikana.

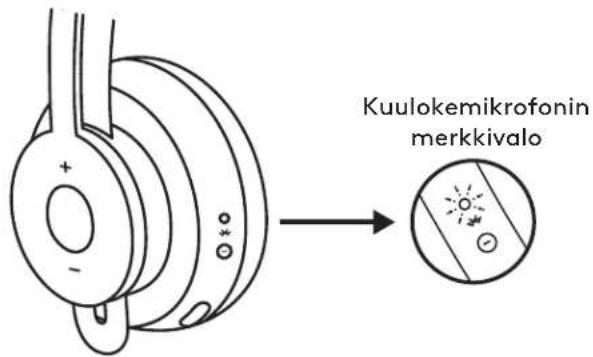

Kuulokemikrofonin merkkivalo

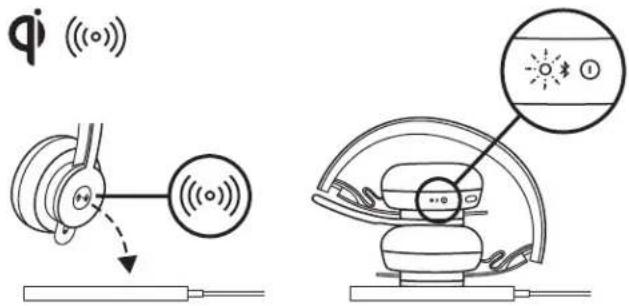

Lataaminen langattomalla Qi-laturilla

1. Taita kuulokemikrofoni kokoon niin, että korvakupin langattoman lataamisen kuvake on ulkopuolella.
2. Aseta korvakuppi langattoman lataamisen kuvake edellä langattomaan Qi-latausalustaan.*
3. Merkkivalo hengittää valkoisena ladattaessa.
4. Merkkivalo palaa tasaisesti valkoisena, kun lataus on valmis.
   -2 tunnin lataus lataa akun täyteen.

*Langaton Qi-latausalusta on hankittava erikseen.

Sovelluksen asentaminen

1. Lataa Logi Tune -tietokoneohjelmisto osoitteesta www.logitech.com/tune
2. Lataa Logi Tune -mobiilisovellus Apple App Storesta® tai Google Play™ Kaupasta etsimällä hakusanalla "Logi Tune".

Download on the

App Store

Sivuänen avulla kuulet oman änesi keskusteluiden aikana, jotta tiedät, kuinka kovaa puhut. Valitse Logi Tune -sovelluksesta sivuääniominaisuus (Sidetone) ja säädä asetus mielesi mukaan.

• Korkeampi asetus tarkoittaa, että kuulet enemmän ulkopuolista ääntä.
• Matalampi asetus tarkoittaa, että kuulet vähemmän ulkopuolista ääntä.

AUTOMAATTISEN LEPOTILAN AJASTIN

Kuulokemikrofonista sammutetaan virta automaattisesti, kun se on ollut käyttämättä tunnin ajan. Säädä automaattisen lepotilan ajastinta Logi Tune -sovelluksessa.

KUULOKEMIKROFONIN PÄIVITTÄMINEN

Sekä kuulokemikrofoni että vastaanotin kannattaa päivittää. Lataa sitä varten Logi Tune -tietokoneohjelmisto osoitteesta www.logitech.com/tune

KUULOKEMIKROFONIN PALAUTTAMINEN

Jos haluat palauttaa kuulokemikrofonin alkuperäisasetuksiinsa, kytke siihen virta ja paina ANC-painiketta ja äänenvoimakkuuden '-'-painiketta yhtä aikaa viiden sekunnin ajan. Kuulokemikrofonin asetukset on palautettu, kun siitä sammuu virta ja merkkivalo sammuu.

MITAT

KUULOKEMIKROFONI:

Korkeus × leveys × syvyys: 174,7 × 176,7 × 70,7 mm

PAINO:

0,1808 kg

KORVATYYNYT:

Korkeus × leveys × syvyys: 70,7 × 70,7 × 16,4 mm

VASTAANOTIN:

Korkeus × leveys × syvyys: 35,5 × 16,2 × 5,3 mm

SOVITIN:

Korkeus × leveys × syvyys: 106,7 × 17,5 × 10,1 mm

JÄRJESTELMÄVAATIMUKSET

Toimii yleisten puhelusovellusten kanssa lähes kaikissa käyttöympäristöissä ja -järjestelmissä.

Toimii Windows-, Mac- tai Chrome-tietokoneiden kanssa USB-C- tai USB-A-portin tai Bluetooth®-yhteyden kautta sekä Bluetooth®-yhteyttä käyttävien iOS- tai Android-laitteiden kanssa.

TEKNISET TIEDOT

Mikrofonityyppi: Kaksi pallokovioista MEMS-mikrofonia

Taajuusvaste (kuulokemikrofoni): 30\~13 kHz / -10 dB (musiikkitilassa), 100\~8 kHz (puhetilassa)

Taajuusvaste (mikrofoni): 85\~20 kHz / -3dB

Paristotyyppi: Sisäinen akku (litiumioni)

Akun kesto (puheaika): 14 tuntia (vastameluominaisuus päällä), 15 tuntia (vastameluominaisuus poissa päältä)

Akun kesto (kuunteluaika): 14 tuntia (vastameluominaisuus päällä), 16 tuntia (vastameluominaisuus poissa päältä)

Bluetooth®-versio: 5.0

Langaton kantama: Jopa 30 m (100 jalkaa) (näköyhteys vaaditaan)

Langaton Qi-lataaminen käytössä

USB-A-C-latausjohto: 130 cm (4,25 jalkaa)

www.logitech.com/support/zonewirelessplus
