NÁVOD K OBSLUZE GTE 840 Wolf Garten

Originální návod k obsluze - cs 61

2 teleskopická násada

3 nastavení úhlu hlavy

4 strunový nůž

5 ochranný třmen na rostliny (Blue Power GTE 850)

6 Spínač

7 horní držadlo s odlehčením tahu kabelu

8 T I a čítko Blue Power (Blue Power GTE 850)

9 nastavení sklonu násady

10 kolečka (GTE 845, Blue Power GTE 850)

11 kazeta se strunou

12 Tipp - automatika

hu

2 Teleskopická násada

3 Nastavenie Edgen

4 Strunový nôž

5 Chranič rastlín (Blue

yú Power GTE 850)

7 Horná rukovát's od'ahčením t'ahu kábla

8 T I a čidlo Blue Power (Blue Power GTE 850)

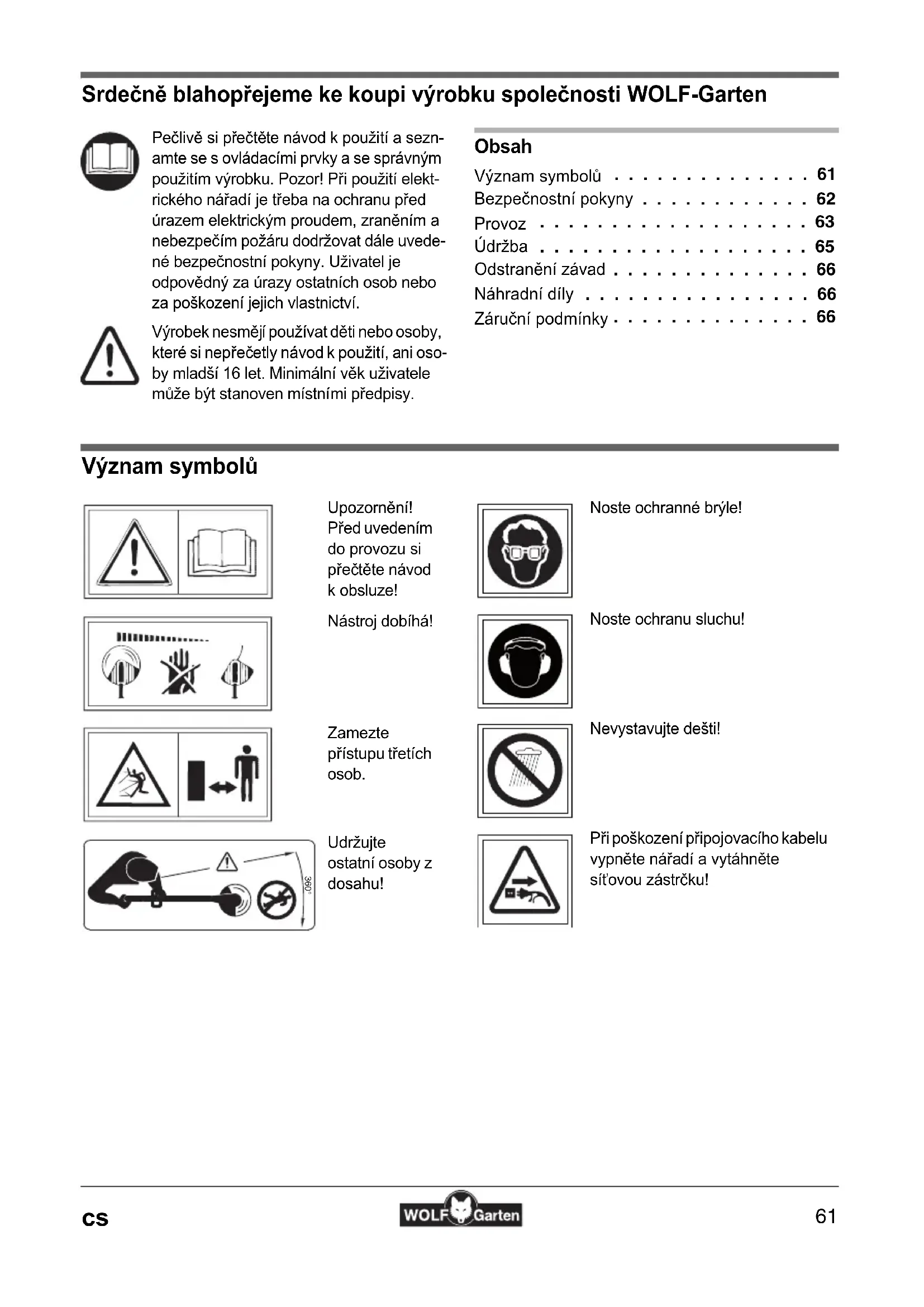

Srdečně blahopřejeme ke koupi výrobku společnosti WOLF-Garten

Pečlivě si přečtěte návod k použití a seznamte se s ovládacími prvky a se správným použitím výrobku. Pozor! Při použití elektrického nářadí je třeba na ochranu před úrazem elektrickým proudem, zraněním a nebezpečím požáru dodržovat dále uvedené bezpečnostní pokyny. Uživatel je odpovědný za úrazy ostatních osob nebo za poškození jejich vlastnictví.

Výrobek nesmějí používat děti nebo osoby, které si nepřečetly návod k použití, ani osoby mladší 16 let. Minimální věk uživatele může být stanoven místními předpisy.

Obsah

Význam symbolů 61

Bezpečnostní pokyny ..... 62

Provoz 63

Údržba 65

Odstranění závad ..... 66

Náhradní díly 66

Záruční podmínky . . . . . . . . . . . . . . . 66

Význam symbolů

Upozornění! Před uvedením do provozu si přečtěte návod k obsluze!

Nástroj dobíhá!

Noste ochranné brýle!

Zamezte přístupu třetích osob.

Noste ochranu sluchu!

Udržujte ostatní osoby z dosahu!

Při poškození připojovacího kabelu vypněte nářadí a vytáhněte sítovou zástrčku!

Bezpečnostní pokyny

Všeobecné odkazy

• vyžínač trávy je určen k údržbě ukončení trávníku, stejně jako k údržbě malých trávních ploch v soukromém sektoru. Vyžínač nesmí být používán ve veřejném sektoru, k údržbě parků, sportovišť, komunálních ploch a v oblasti lesnictví a zemědělství.
• z důvodu možného poranění uživatele nesmí být vyžínač používán:

– K sečení keřů, živých plotů a stromů

– K drcení větví a podobně

- Tyto přístroje nejsou určeny k používání osobami s nedostatečnými zkušenostmi a/nebo znalostmi nebo osobami s omezenými tělesnými, smyslovými nebo duševními schop-nostmi, kromě případu, že by tyto osoby byly pod dohledem osoby odpovědné za jejich bezpečnost nebo od ní obdržely pokyny, jak přístroje používat.

- Osoby mladší 16 let nesmí tyto přístroje obsluhovat.

- vyžínač nesmí být uveden do provozu pokud se v blízkosti nacházejí jiné osoby (zvláště pak děti) a zvířata. Uživatel je přímo zodpovědný za škody způsobené na zdraví i na majetku!

- přerušte práci s vyžínačem, pokud se v blízkosti nacházejí jiné osoby (zvláště pak děti) a zvířata. Uživatel je přímo zodpovědný za škody způsobené na zdraví i na majetku

- vyžínač používejte pouze za denního světla nebo za odpovídajícího umělého osvětlení

- vyžínač používejte pouze za sucha – nenechte vyžínač ležet za mokra venku

- nikdy nepoužívejte kovové žací prvky (struny, dráty apod.

Před provozem

• z trávníku odstraňte veškeré cizí předměty jako jsou kameny, větve, dráty, železa, kusy dřeva, kosti apod. Při práci dbejte pozornosti na tyto cizí tělesa
• p řipojovací kabel a prodlužovací kabel musí být pravidelně kontrolovány na poškození a následky stárnutí (zlomení). Používejte pouze kabely v bezvadném stavu.

• stroj nikdy nepoužívejte bez ochranných zařízení a krytů

• z bezpečnostních důvodů používejte pouze originální náhradní díly – při výměně dodržujte pokyny k montáži

• před čištěním a údržbou stroje vypněte motor a vytáhněte kabel ze zásuvky
• p řed uvedením stroje do provozu po prudkém nárazu zkontrolujte díly a přívodní kabel na poškození a opotřebení, popřípadě nechte v odborné dílně provést nezbytné opravy

Kabel

- Použijte výhradně prodlužovací kabel s minimálním průřezem 3 x 1,5 mm ^2 a max. dél-kou 25 m:

– u kabelů s pryžovou izolací nikoli lehčí než typ HO 7 RN-F
– u PVC kabelů pak nikoli lehčí než typ HO5 VV-F (vedení tohoto typu nejsou pro stálé používání venku vhodné - jako např.: pokládka pod zemí pro připojení zahradní zásuvky, připojení jezírkového čerpadla nebo uložení venku.)

• Musí být chráněny proti stříkající vodě.
• používejte proudový chránič (RCD) 30 mA
• přívodní kabel upevněte do omezovače tahu kabelu. Kabel netahejte přes ostré hrany a jiné ostré předměty. Dbejte na to, aby nebyl kabel zmáčknut do rámu dveří nebo rámu oken. Na stroji instalované spínače a vypínače nesmějí být demontovány nebo blokovány (pevné spojení spínače s rukojetí)

Při práci

• motor zapněte pouze tehdy, pokud jsou vaše ruce a nohy v dostatečné vzdálenosti od rotujících dílů
• Bud'te opatrní na poranění způsobené přípravkem, který slouží k uříznutí délky struny. Po vytažení nové struny držte nářadí vždy v normální pracovní poloze, než bude zapnuté.
• vyžínač při uvádění do provozu držte souběžně s terénem jinak hrozí nebezpečí poranění
• při práci držte dostatečný odstup od žacího zařízení stroje a nikdy se nedotýkejte rotujících dílů
• noste vždy vhodné ochranné oblečení: dlouhé kalhoty, pevné boty,
• Noste ochranu očí a ochranu sluchu!
• při transportu vypněte motor

• dbejte zvýšené opatrnosti při chůzi zpět – nebezpečí zakopnutí

• přívodní kabely držte v bezpečné vzdálenosti od žacího zařízení

• pokud poškodíte přívodní kabel při práci, ihned jej vypněte ze zásuvky. Nedotýkejte se kabelu dokud jste jej nevypnuli ze zásuvky
• při přerušení práce nenechte vyžínač ležet bez dozoru. Uložte jej na bezpečné místo
• na stroji instalované spínače a vypínače nesmějí být demontovány nebo blokovány (pevné spojení spínače s rukojetí)
• t ělesem cívky nenarážejte na pevný podklad a na zdi domů. Silný náraz může způsobit vibrace a stroj musí být opraven v odborné dílně.

Po práci

• po práci vytáhněte přívodní kabel ze zásuvky a zkontrolujte stroj na poškození

• po vypnutí motoru – pozor žací zařízení ještě dobíhá!

• vyčkejte, až se žací zařízení úplně zastaví

• Údržbářské a čisticí práce na nářadí, odstranění ochranných zařízení nebo výměna strunové kazety se smějí provádět jenom při zastaveném motoru a vypnutém sekacím nástroji a pouze při vytažené síťové zástrčce.
• stroj nikdy nečistěte vodou, zvláště ne vysokotlakou myčkou
• opravy nechte provést odbornou dílnou WOLF-Garten nebo smluvní dílnou
• stroj skladujte v dostatečné vzdáleností od dětí

Likvidace odpadu

Nevyhazujte elektrické zařízení do domácího odpadu. Zařízení, doplňky a balení recyklujte způsobem, který je šetrný k životnímu prostředí.

Provoz

Provozní doby

- Respektujte prosím regionální předpisy.

Pracovní úhel

GTE 840 - GTE 845 - Blue Power GTE 850 A

Strunová sekačka má tři nastavitelné pracovní úhly. Díky tomu se můžete pohodlně dostat na problematická a těžce přístupná místa v zahradě C

1. Stiskněte aretační tlačítko ③.

2. Nastavte požadovaný pracovní úhel

d Násada slyšitelně zaskočí.

a b c

Volné sečení D

1. Držte přístroj za horní a střední držadlo.
2. Otáčejte přístrojem půlkruhově před tělem (bez kontaktu se zemí).

Upozornění

• Optimální pracovní úhel pro volné sečení je cca 30°.
• Vyšší trávu vyžinejte pomalu a postupnì.

Sekání okrajů

Funkce sekání okrajů umožňuje přesné sekání okrajů trávníku E.

GTE 840 - GTE 845 - Blue Power GTE 850 A

1. Stiskněte aretační tlačítko ①.
2. Otočte sekací hlavou o 90° ② (sekací hlava se slyšitelně zacvakne).
3. Stiskněte aretační tlačítko ③.
4. Nastavte pracovní úhel ⓑ (násada se slyšitelně zacvakne).

GTE 830 B

1. Stiskněte aretační knoflík ①.
2. Otočte sekací hlavu o 180° až po zacvaknutí ②.

Kolečka

GTE 845 - Blue Power GTE 850

Pro dosažení rovnoměrného a čistého řezu by se měla používat kolečka F. Kolečka jsou obzvláště vhodná pro sekání okrajů.

- Montáž, příp. přestavení výšky podle obrázků G H J.

Nastavení délky násady K

GTE 840 - GTE 845 - Blue Power GTE 850

1. Uvolněte závitovou objímku ①
2. Vytáhněte teleskopickou násadu, dokud nebude dosaženo ideální délky násady ②
3. Utáhněte závitovou objímku ③

Nastavení středového držadla L

1. Uvolněte aretační páčku na středovém držadle ①.
2. Posuňte středové držadlo do požadované výšky ②.
3. Upněte aretační páčku ③.

Ochranný třmen motoru/vodicí lišta a ochranný třmen na rostliny

Blue Power GTE 850 M

Ochranný třmen motoru chrání motor před poškozením úderem nebo nárazem. Ochranný třmen současně slouží jako vodicí lišta pro komfortní provoz 1.

Kryt na ochranu rostlin chrání keře, stromy a květinové záhony.

- V y t á h n ëte kryt na ochranu rostlin ze sekací hlavy nasad'te jej zpět, jak jak je zobrazeno 2.

Při sekání okrajů musí kryt na ochranu rostlin zůstat nasazen opačně ③.

Zavedení kabelu do odlehčení v tahu N

Odlehčení v tahu v hlavním držadle zabraňuje neúmyslnému uvolnění prodlužovacího kabelu.

- Upevněte prodlužovací kabel do odlehčení v tahu jak je zobrazeno.

Přípojka k zásuvce (230 V, 50 Hz)

- Nářadí připojujte pouze k zásuvkám, které jsou jištěny 10-16A setrvačnou pojistkou (nebo výkonovým jističem typu B).

Poznámka: Zařízení na ochranu před zbytkovým proudem

Proudové chrániče chrání před těžkými úrazy při dotknutí se poškozených kabelů, při vadách izolace a v určitých případech také při poškození vodičů, které jsou pod napětím.

• Doporučujeme zařízení připojovat jen do takové elektrické zásuvky, která je chráněna zařízením na ochranu před zbytkovým proudem (RCD) se zbytkovým proudem, který nesmí být větší než 30 mA.
• Pro staré instalace je možné si opatřit sady s dovybavením. Poradťe se s kvalifikovaným elektrikářem

Zapnutí / vypnutí O

Pozor! Rotující struna

Nástroj dobíhá!

Zapnutí přístroje

- Stiskněte a podržte stisknutý vypínač ①.

Vypnutí prístroje

- Pust'te vypínač.

Tlačítko Blue Power O

Blue Power GTE 850

Tlačítko Blue Power umožňuje úspornou, ekologickou a méně hlučnou práci se sníženými otáčkami.

• Pro snížení otáček stiskněte při bežícím motoru tlačítko Blue Power 2
• Pro opětovné zvýšení otáček znovu stiskněte při bežícím motoru tlačítko Blue Power 2

Nastavení struny

GTE 840 - GTE 845 - Blue Power GTE 850

• Pokud se opotřebením příliš zkrátí délka struny, jednoduše přístroj vypněte. Struna se pak automaticky nastaví sama.
• P ři každém zapnutí a vypnutí se struna automaticky vysune o 6-8 mm. Časté bezdůvodné zapínání a vypínání proto vede ke zvýšené spotřebě struny.

GTE 830 P

- Při běhu stroje jemně a krátce poklepejte na pevný podklad, např. chodník (tlak cca 3 kg). Tím se automaticky odvine cca 2,5 cm struny.

Údržba

Čištění

Pozor! Rotující struna

Nástroj dobíhá!

- Před každou prací na sekačce odpojte přívod el. proudu.

- Životnost Vašeho vyžínače zvýšíte, když před nebo po každém jeho použití vyčistíte větrací štěrbinu a spodní stranu přístroje od zbytků trávy.

Výměna kazety se strunou

Pozor! Rotující struna

Nástroj dobíhá!

- Před každou prací na sekačce odpojte přívod el. proudu.

Před zapnutím: Držte strunový vyžínač souběžně se zemí, jinak by vznikalo nebezpečí zranění.

GTE 840 - GTE 845 - Blue Power GTE 850 Q

1. Stiskněte kryt cívky u obou západek současně a vytáhněte jej ① . ②

2. Vyjměte cívku se strunou.

3. Odstraňte případné nečistoty.

4. Vložte cívku se strunou do přístroje ③.

5. Konce struny protáhněte otvory na krytu cívky 4

Abyste zabránili nechtěnému odvíjení, nevyjímejte před vložením nové kazety strunu ze zajišťovací drážky a

1. Kryt cívky nasadte na úchyty cívky se strunou tak, aby obě západky slyšitelně zaklaply.

GTE 830 R

1. Víko cívky současně silně stiskněte u obou západek ①.a stáhně.
2. Vyndejte strunovou cívku.
3. Eventuálně odstraňte znečistění.
4. Prostrčte konce struny nové cívky se strunou otvory v krytu pouzdra a vložte strunovou kazetu do krytu pouzdra ③

Dbejte na to, abyste strunovou cívku nasadili jak je vyobrazeno.

1. Nasad'te víko cívky na uchycení cívky se strunou tak, aby obě západky znatelně zaskočily ④.

Při zapnutí bude struna uříznuta na pracovní délku. Zapínejte nářadí pouze v pracovní poloze.

Odstranění závad

Problém	Možná příčina		Odstranění
	Prázdná cívka		Výměna kazety
A menet beállítása nem můködik	Struna je strhaná a zatažena do kazety.Struna se zachytila v cívce.		Vyjměte cívku a natočte strunu s lehkým tahem na cívku a znovu založte.
	Struna je na cívce zatavena		Zatavenou část struny odstraňte. Strunu opět naviňte, kazetu založte.
	Nincs hálózati feszültség		Ellenőrizze az áramellátást, szükség esetén villanyszerelővel javíttassa meg.
	Poškozený kabel	Pozor! Poškození kabelu způsobí elektrický šokKdyž se kabel proqízne nebo poškodí, bezpeènostní pojistka nezareaguje vždy.Nedotýkejte se kabelu pøed vytažením vidlice ze zásuvky.	Poškozený kabel je nutné celý vyminit. Je zakázáno opravovat kabel izolaèní páskou.

V jiném případě kontaktujte WOLF-Garten servisní středisko. Při všech pracích na stroji vytáněte vidlici přívodního kabelu ze zásuvky.

Před každou prací na sekačce odpojte přívod el. proudu.

Náhradní díly

Obj. č. Název položky		Popis položky
7136095 GT-F5 kazeta se strunou (GTE 830)
49ATS0--650 GT-F10		kazeta se strunou (GTE 840, GTE 845, Blue Power GTE 850)

Dodávka prostřednictvím odborné dílny

Záruční podmínky

V každé zemi platí záruční ustanovení vydané naší společností nebo dovozcem. Poruchy na Vašem nářadí odstraníme v rámci záruky bezplatně, pokud je příčinou chyba materiálu nebo výrobní chyba. V případě záruky se prosím obraťte na Vašeho prodavače nebo na nejbližší pobočku.

Srdečne vám blahoželáme ku kúpe vášho výrobku značky WOLF-Garten

Bezpečnostné predpisy .....87

Prevádzka....88

Údržba 90

Pri poškodení pripojovacieho kábla vypnite náradie a vytiahnite siet'ovú zástrčku!

Bezpečnostné predpisy

Všeobecné pokyny

Nastavenie dížky držadla K

GTE 840 - GTE 845 - Blue Power GTE 850

1. Uvol'nite závitové puzdro 1
2. Roztiahnite teleskopickú rukovät', kým sa nedosiahne ideálna dížka držadla ②
3. Pevne utiahnite závitové puzdro ③

Ochranný oblúk na rastliny chráni kríky, stromy a záhonové rastliny.

- Stiahnite ochranný oblúk na rastliny z rezacej hlavy a znovu ho nasad'te, ako je znázornené na obrázku

Pripojenie do zásuvky (230 V, 50 Hz)

Poznámka: Ochranné zariadenie proti zvyškovému prúdu

- Stlačte a podržte zapínač/vypínač ①.

Vypnutie náradia

- Uvol'nite zapínač/vypínač.

Tlačidlo Blue Power Button O

Blue Power GTE 850

Výmena kazety so strunou

Misinanýn ayarlanmasý

GTE 840 - GTE 845 - Blue Power GTE 850
