BEDIENUNGSANLEITUNG GTE 840 Wolf Garten

Originalbetriebsanleitung - de 6

Original operating instructions - en 12

1 Mittelgriff
2 Teleskopstiel
3 Einstellung Senkrechtschnitt
4 Fadenmesser
5 Pflanzenschutzbügel (Blue Power GTE 850)
6 Ein-/Ausschalter
7 Obergriff mit Kabelzugentlastung
8 Blue Power Button (Blue Power GTE 850)
9 Einstellung Stielneigung
10 Räder (GTE 845, Blue Power GTE 850)
11 Fadenkassette
12 Tipp-Automatik

en

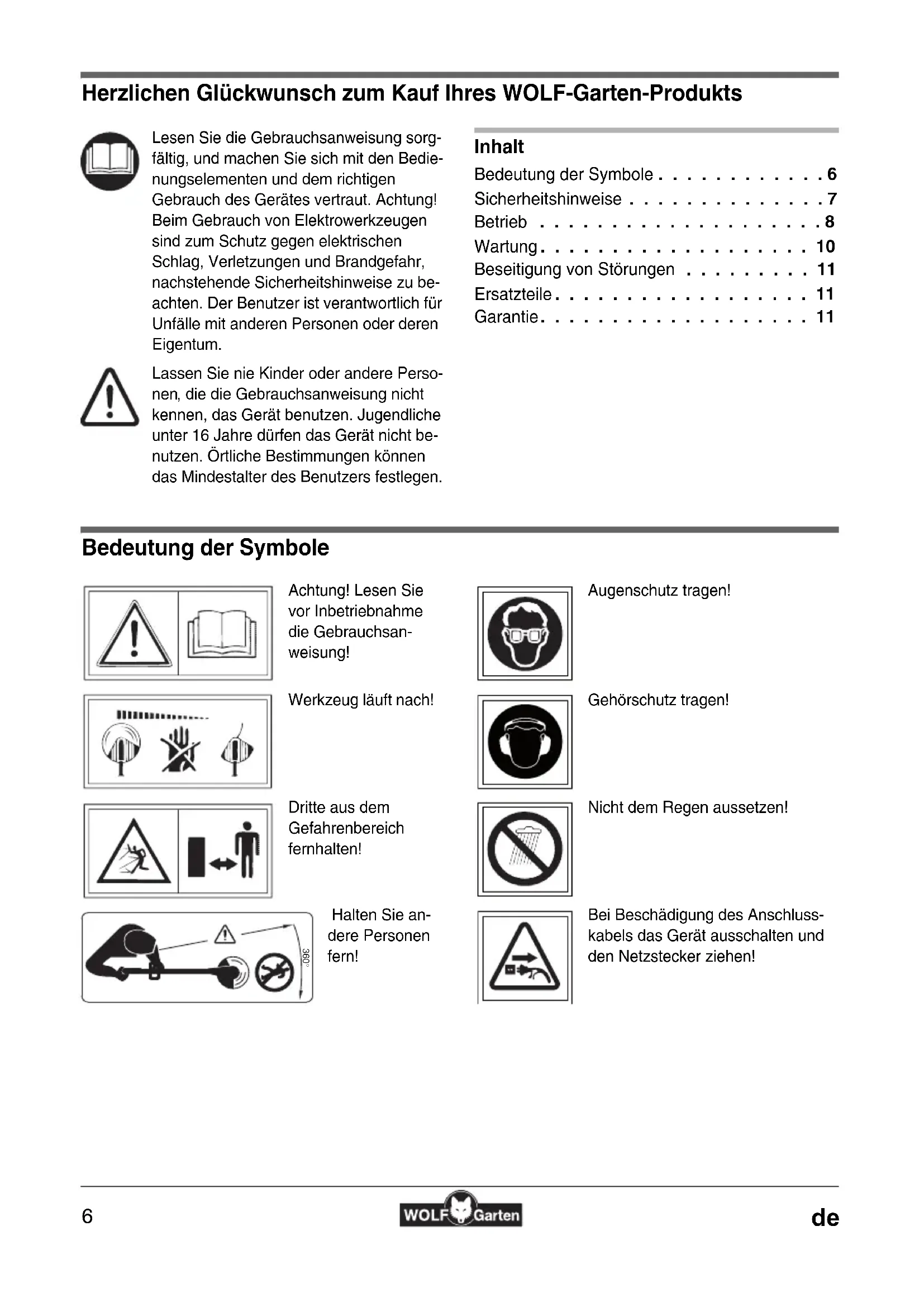

Herzlichen Glückwunsch zum Kauf Ihres WOLF-Garten-Produkts

Lesen Sie die Gebrauchsanweisung sorgfältig, und machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungen und Brandgefahr, nachstehende Sicherheitshinweise zu beachten. Der Benutzer ist verantwortlich für Unfälle mit anderen Personen oder deren Eigentum.

Lassen Sie nie Kinder oder andere Personen, die die Gebrauchsanweisung nicht kennen, das Gerät benutzen. Jugendliche unter 16 Jahre dürfen das Gerät nicht benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

Inhalt

Bedeutung der Symbole ..... 6

Sicherheitshinweise .....7

Betrieb 8

Wartung....10

Beseitigung von Störungen ..... 11

Ersatzteile....11

Garantie....11

Bedeutung der Symbole

Achtung! Lesen Sie vor Inbetriebnahme die Gebrauchsanweisung!

Werkzeug läuft nach!

Dritte aus dem Gefahrenbereich fernhalten!

Halten Sie andere Personen fern!

Augenschutz tragen!

Gehörschutz tragen!

Nicht dem Regen aussetzen!

Bei Beschädigung des Anschluss-kabels das Gerät ausschalten und den Netzstecker ziehen!

Sicherheitshinweise

Allgemeine Hinweise

• Dieser Rasenkantentrimmer ist für die Pflege von Rasenkanten sowie kleineren Gras- und Rasenflächen im privaten Bereich vorgesehen. Dieser Trimmer sollte nicht in öffentlichen Anlagen, Parks, Sportstätten, an Straßen usw. sowie in der Land- und Forstwirtschaft eingesetzt werden.
• Wegen körperlicher Gefährdung des Benutzers darf der Rasentrimmer nicht gebraucht werden:
  – zum Trimmen von Büschen, Hecken und Sträuchern;
  – zum Schneiden von Blumen;
  – zum Zerkleinern im Sinne der Kompostierung.
• Aus Sicherheitsgründen dürfen Jugendliche unter 16 Jahren sowie Personen, die mit der Handhabung nicht vertraut sind, diesen Rasentrimmer nicht benutzen.
• Das Gerät darf nicht in Betrieb genommen werden, wenn sich Personen (insbesondere Kinder) oder Tiere in unmittelbarer Nähe befinden; Sie sind für die Schäden verantwortlich!
• Unterbrechen Sie den Gebrauch der Maschine, wenn Personen, vor allem Kinder oder Haustiere in der Nähe sind.
• Benutzen Sie die Maschine nur bei Tageslicht oder guter künstlicher Beleuchtung.
• Den Trimmer nur bei trockenem Wetter benutzen und nicht im Regen liegen lassen.
• Montieren Sie nie metallische Schneidelemente.

Vor dem Einsatz

• Säubern Sie den Rasen von Fremdkörpern wie Äste, Steine, Draht usw. Achten Sie auch während des Trimmens auf Fremdkörper.
• Das außen am Gerät installierte Anschlusskabel und das Verlängerungskabel müssen regelmäßig auf Beschädigung und Alterung (Brüchigkeit) untersucht werden. Nur in einwandfreiem Zustand benutzen!
• Benutzen Sie niemals ein Gerät mit beschädigten Schutzeinrichtungen oder Abdeckungen.

• Aus Sicherheitsgründen sind nur Originalersatzteile oder vom Hersteller freigegebene Teile zu verwenden. Beim Austausch Einbauhinweise beachten!

• Vor dem Einstellen oder Säubern des Gerätes oder vor dem Prüfen, ob die Anschlussleitung verschlungen oder verletzt ist, das Gerät ausschalten und den Netzstecker ziehen.

• Vor Inbetriebnahme der Maschine und nach jeglichem Aufprall prüfen Sie die Anschlussleitung auf Anzeichen von Verschleiß oder Beschädigung und lassen Sie notwendige Reparaturen durchführen.

Kabel

- Verwenden Sie ausschließlich Verlängerungskabel mit einem Mindest-Querschnitt von 3x1,5 mm ^2 und einer max. Länge von 25 m:

• wenn Gummischlauchleitungen, dann nicht leichter als Typ HO7RN-F

• wenn PVC-Leitungen, dann nicht leichter als Typ HO5 VV-F (Leitungen diesen Typs sind für die ständige Verwendung im Freien nicht geeignet, wie z. B.: unterirdische Verlegung zum Anschluss einer Gartensteckdose, Anschluss einer Teichpumpe oder Lagerung im Freien)

• Sie müssen spritzwassergeschützt sein.

• Benutzen Sie eine Fehlerstromschutzeinrichtung (RCD) mit einem Fehlerstrom von nicht mehr als 30 mA.
• Anschlusskabel an der Zugentlastung befestigen. Nicht an Kanten, spitzen oder scharfen Gegenständen scheuern lassen. Kabel nicht durch Türritze oder Fensterspalten quetschen. Schalteinrichtungen dürfen nicht entfernt oder überbrückt werden (z. B. Anbinden des Schalthebels am Führungsholm)

Beim Arbeiten

• Halten Sie immer Hände und Füße von der Schneideinrichtung entfernt, vor allem, wenn Sie den Motor einschalten.
• Seien Sie achtsam vor Verletzungen an der Vorrichtung, die zum Abschneiden der Fadenlänge dient. Nach dem Herausziehen eines neuen Fadens halten Sie die Maschine immer in ihrer normalen Arbeitsposition, bevor sie eingeschaltet wird.
• Den Rasentrimmer beim Einschalten parallel zum Rasen halten, da sonst Verletzungsgefahr gegeben ist.

• Auch beim Arbeiten Sicherheitsabstand zum rotierenden Faden einnehmen. Nicht in den rotierenden Faden greifen.

• Tragen Sie immer geeignete Arbeitskleidung; keine weite Kleidung etc. die vom Schneidwerkzeug erfasst werden kann. Festes Schuhwerk! Schützen Sie auch Ihre Beine (z. B. durch lange Hosen).

• Augenschutz und Gehörschutz tragen!
• Beim Transport zu den einzelnen Arbeitsstellen ist der Motor abzustellen.
• Üben Sie besondere Vorsicht beim Rückwärtsgehen. Stolpergefahr!
• Halten Sie die Anschlussleitungen von den Schneidwerkzeugen fern.
• Wenn die Anschlussleitung während des Gebrauchs beschädigt wird, muss sie sofort vom Netz getrennt werden. Leitung nicht berühren bevor sie vom Netz getrennt ist.
• Bei Arbeitsunterbrechungen lassen Sie den Trimmer nie unbeaufsichtigt liegen. Bitte an einem sicheren Ort aufbewahren.
• Die am Gerät installierten Schalteinrichtungen dürfen nicht entfernt oder überbrückt werden (z. B. durch Anbinden des Tastschalters am Griff).
  • Die Fadenbox nicht auf den Boden stoßen und nicht an Mauerkanten anschlagen. Hat die Fadenbox einmal einen starken Stoß erlitten, ist auf eine verstärkte Vibration am Griff zu achten. Wenn dies der Fall ist, muss das Gerät von einer Kundendienstwerkstatt überprüft werden.

Nach dem Arbeiten

- Ziehen Sie nach dem Gebrauch den Netzstecker und überprüfen Sie die Maschine auf Beschädigung.

• Beim Abstellen: Achtung, Gefahr! Schneidwerkzeug läuft nach!
• Immer den Stillstand des Schneidwerkzeuges abwarten.
• Wartungs- und Reinigungsarbeiten am Gerät, das Abnehmen der Schutzeinrichtungen oder der Austausch der Fadenkassette dürfen nur bei stillgesetztem Motor und abgeschaltetem Schneidwerkzeug und nur bei abgezogenem Netzstecker vorgenommen werden. Nur Original Hersteller - Fadenkassetten verwenden, Einbauhinweise beachten!
• Der Fadenschneider darf nicht mit fließendem Wasser, insbesondere nicht unter Hochdruck gereinigt werden.
• Reparaturen am Gerät dürfen nur von Original-Hersteller - Service-Stationen und autorisierten Werkstätten vorgenommen werden.
• Achten Sie darauf, dass Luftöffnungen frei von Verschmutzungen sind.
• Lagern Sie die Maschine nicht in Reichweite von Kindern.

Entsorgung

Elektrogeräte gehören nicht in den Hausmüll. Gerät, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Betrieb

Betriebszeiten

• Bitte regionale Vorschriften beachten.
• Erfragen Sie die Betriebszeiten bei Ihrer örtlichen Ordnungsbehörde.

Arbeitswinkel

GTE 840 - GTE 845 - Blue Power GTE 850 A

Der Rasentrimmer verfügt über einen 4-fach verstellbaren Arbeitswinkel. Dadurch können Sie problematische und schwer zugängliche Stellen im Garten bequem erreichen C.

1. Drücken Sie den Arretierknopf ③
2. Stellen Sie den Arbeitswinkel ein a b c d Der Stiel rastet hörbar ein.

Freischneiden D

1. Halten Sie das Gerät am Ober- und Mittelgriff.
2. Schwingen Sie das Gerät halbkreisförmig vor dem Körper (ohne Bodenkontakt).

Hinweise

• Der optimale Arbeitswinkel für das Freischneiden beträgt ca. 30°.
• Höheres Gras langsam und stufenweise schneiden.

Kantenschnitt

Die Funktion des Kantenschnitts ermöglicht ein präzises Trimmen entlang der Rasenkante E.

GTE 840 - GTE 845 - Blue Power GTE 850 A

1. Drücken Sie den Arretierknopf ①
2. Drehen Sie den Schneidkopf um 90° (der Schneidkopf rastet hörbar ein).
3. Drücken Sie den Arretierknopf ③
4. Stellen Sie den Arbeitswinkel ein (der Stiel ras- tet hörbar ein).

GTE 830 B

1. Drücken Sie den Arretierknopf ①
2. Drehen Sie den Schneidkopf um 180° bis zum Einrasten ②.

Räder

GTE 845 - Blue Power GTE 850

Um einen gleichmäßig hohen und sauberen Schnitt zu erzielen, sollte man die Räder verwenden F.

• Montage bzw. Höhenverstellung gemäß Abbildungen G H J.

Holmlänge einstellen K

GTE 840 - GTE 845 - Blue Power GTE 850

1. Lösen Sie die Gewindehülse ①
2. Ziehen Sie den Teleskopstiel auseinander, bis die ideale Holmlänge erreicht ist ②
3. Drehen Sie die Gewindehülse fest ③

Mittelgriff einstellen L

1. Lösen Sie den Arretierhebel am Mittelgriff ①
2. Schieben Sie den Mittelgriff in die gewünschte Höhe ②.
3. Spannen Sie den Arretierhebel ③

Motorschutzbügel/Führungsschiene und Pflanzenschutzbügel

Blue Power GTE 850 M

Der Motorschutzbügel schützt den Motor vor Beschädigungen durch Schlag oder Stoß. Gleichzeitig dient der Schutzbügel als Führungsschiene für den komfortableren Betrieb ①.

Der Pflanzenschutzbügel schützt Sträucher, Bäume und Beetpflanzen.

- Ziehen Sie den Pflanzenschutzbügel vom Schneidkopf ab und stecken ihn wie abgebildet wieder auf ②.

Beim Kantenschnitt muss der Pflanzenschutzbügel umgesteckt bleiben 3

Kabel in die Zugentlastung führen N

Die Zugentlastung im Führungsgriff verhindert ein unbeabsichtigtes Lösen des Verlängerungskabels.

- Bitte befestigen Sie das Verlängerungskabel wie abgebildet in der Zugentlastung.

Anschluss an die Steckdose (230 V, 50 Hz)

- Das Gerät nur an Steckdosen anschließen, die mit einer 10-16 A Sicherung träge (oder LS-Schalter Typ B) abgesichert sind.

Hinweis: Fehlerstromschutzeinrichtung

Die Schutzeinrichtungen schützen bei Berühren von beschädigten Leitungen, Isolationsfehlern und in bestimmten Fällen auch beim Beschädigen von unter Spannung stehenden Leitungen vor schweren Verletzungen.

• Wir empfehlen, das Gerät nur an Steckdosen anzuschließen, die mit einer Fehlerstromschutzeinrichtung (RCD) mit einem Fehlerstrom von nicht mehr als 30 mA abgesichert sind.
• Für Alt-Installationen gibt es Nachrüstsätze. Sprechen Sie mit der Elektro-Fachkraft

Ein -/ Ausschalten O

Achtung! Rotierender Faden Werkzeug läuft nach!

Gerät einschalten

- Drücken und halten Sie den Ein-/Ausschalter ①.

Gerät ausschalten

- Lassen Sie den Ein-/Ausschalter los.

Blue Power Button O

Blue Power GTE 850

Der Blue Power Button ermöglicht Ihnen ein stromsparendes-, umweltbewusstes und geräuschreduziertes Arbeiten bei reduzierter Drehzahl.

• Drücken Sie den Blue Power Button bei laufendem Motor, um die Drehzahl zu reduzieren ②
• Drücken Sie den Blue Power Button erneut bei laufendem Motor, um die Drehzahl wieder zu erhöhen ②.

Fadennachstellung

GTE 840 - GTE 845 - Blue Power GTE 850

• Wird durch Verschleiß der Schneidfaden zu kurz, stellt sich dessen Arbeitslänge automatisch nach.
• Bei jedem Ein- und Ausschalten wird der Faden jeweils um 6-8 mm aus der Fadenkassette nachgestellt. Häufiges An- und Abschalten ohne Grund führt daher zu erhöhtem Fadenverschleiß.

GTE 830 P

- Das laufende Gerät auf festen Untergrund, z. B. Gehwegplatte kurz auftippen (Anpressdruck ca. 3 kg). Dadurch werden automatisch ca. 2,5 cm Schneidfaden nachgeführt.

Wartung

Reinigung

Achtung! Rotierender Faden

Werkzeug läuft nach!

- Vor allen Arbeiten am Gerät Netzstecker entfernen!

- Sie erhöhen die Lebensdauer Ihres Trimmers, wenn Sie vor oder nach jedem Trimmen, die Lüftungsschlitze reinigen und die Unterseite des Gerätes von Grasresten säubern.

Fadenkassette austauschen

Achtung! Rotierender Faden

Werkzeug läuft nach!

- Vor allen Arbeiten am Gerät Netzstecker entfernen!

Vor dem Einschalten: Rasentrimmer parallel zum Boden halten, da sonst Verletzungsgefahr besteht.

GTE 840 - GTE 845 - Blue Power GTE 850 Q

1. Spulendeckel an beiden Rastnasen gleichzeitig kräftig zusammendrücken ①nd abziehen . ②
2. Fadenspule entnehmen.
3. Eventuelle Verschmutzungen entfernen.
4. Fadenspule ins Gehäuse einlegen ③
5. Fadenenden durch die Ösen der Fadenbox fädeln 4.

Um ein unbeabsichtigtes Abspulen zu vermeiden, Faden der neuen Fadenkassette vor dem Einlegen nicht aus den Halteschlitzen nehmen a

1. Spulendeckel so auf die Fadenspulen-Aufnahme aufsetzen, dass die beiden Rastnasen spürbar einrasten.

GTE 830 R

1. Spulendeckel an beiden Rastnasen gleichzeitig kräftig zusammendrücken ①nd abziehen . ②
2. Fadenspule entnehmen.
3. Eventuelle Verschmutzungen entfernen.
4. Das Fadenende der neuen Fadenspule durch die Fadenöse im Gehäusedeckel stecken und die Spulenkassette in den Gehäusedeckel einlegen

Achten Sie darauf, die Fadenspule wie abgebildet einzusetzen.

1. Spulendeckel so auf die Fadenspulen-Aufnahme aufsetzen, dass die beiden Rastnasen spürbar einrasten 4.

Beim Einschalten wird der Faden auf Arbeitslänge abgeschnitten. Gerät nur in Arbeitsstellung einschalten.

Beseitigung von Störungen

Problem Ursache	Abhilfe
Fadennachstellung funktioniert nicht	Spule leerFadenkassette austauschen.
	Schneidfaden ist abgerissen und in die Fadenbox eingezogen.Schneidfaden hat sich auf der Spule ver-klemmt.	Fadenspule entnehmen, ggf. Faden mit leichtem Zug neu aufwickeln und Spule einlegen.
	Schneidfaden ist auf der Spule ver-schweißt.	Verschweißten Fadenteil entfernen, ggf. Faden mit leichtem Zug neu aufwickeln und Spule einlegen.
	Netzspannung fehlt	Stromversorgung überprüfen, gegebenenfalls durch eine Elektrofachkraft repa-rieren lassen.
	Kabelschaden: Achtung! Stromschlag durch KabelschadenWenn das Kabel durchtrennt oder beschädigt wird, löst nicht immer die Sicherung aus.Kabel nicht berühren, bevor der Netzstecker aus der Steckdose ge-zogen ist.	Beschädigtes Kabel durch Original-Her-steller Service-Werkstatt komplett aus-tauschen. Es ist verboten, das Kabel mit Isolierband zu flicken.

Im Zweifelsfall immer eine Original-Hersteller Service-Werkstatt aufsuchen.

Trimmer vor jeder Prüfung, Reinigung oder vor Arbeiten an der Spule abstellen und Netzstecker ziehen.

Ersatzteile

Bestell-Nr. Artikel-Bezeichnung Artikel-Beschreibung
7136095 GT-F5 Fadenspule (GTE 830)
49ATS0--650	GT-F10	Fadenspule (GTE 840, GTE 845, Blue Power GTE 850)

Lieferung über Ihren Händler

Garantie

In jedem Land gelten die von unserer Gesellschaft oder dem Importeur herausgegeben Garantiebestimmungen. Störungen beseitigen wir an ihrem Gerät im Rahmen der Gewährleistung kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte an Ihren Verkäufer oder die nächstgelegene Niederlassung.
