GEBRUIKSAANWIJZING GTE 840 Wolf Garten

1 Middelste handgreep
2 Telescoopsteel
3 Instelling edgen
4 Draadmes
5 Veiligheidsbeugel ter bescherming van de planten (Blue Power GTE 850)
6 In- en uitschakelaar
7 Bovenste handgreep met kabeltrekontlasting
8 Blue Power-knop (Blue Power GTE 850)

9 Instelling stand van de steel
10 Onderstel (GTE 845, Blue Power GTE 850)
11 Draadspoel
12 Tip-automaat

da

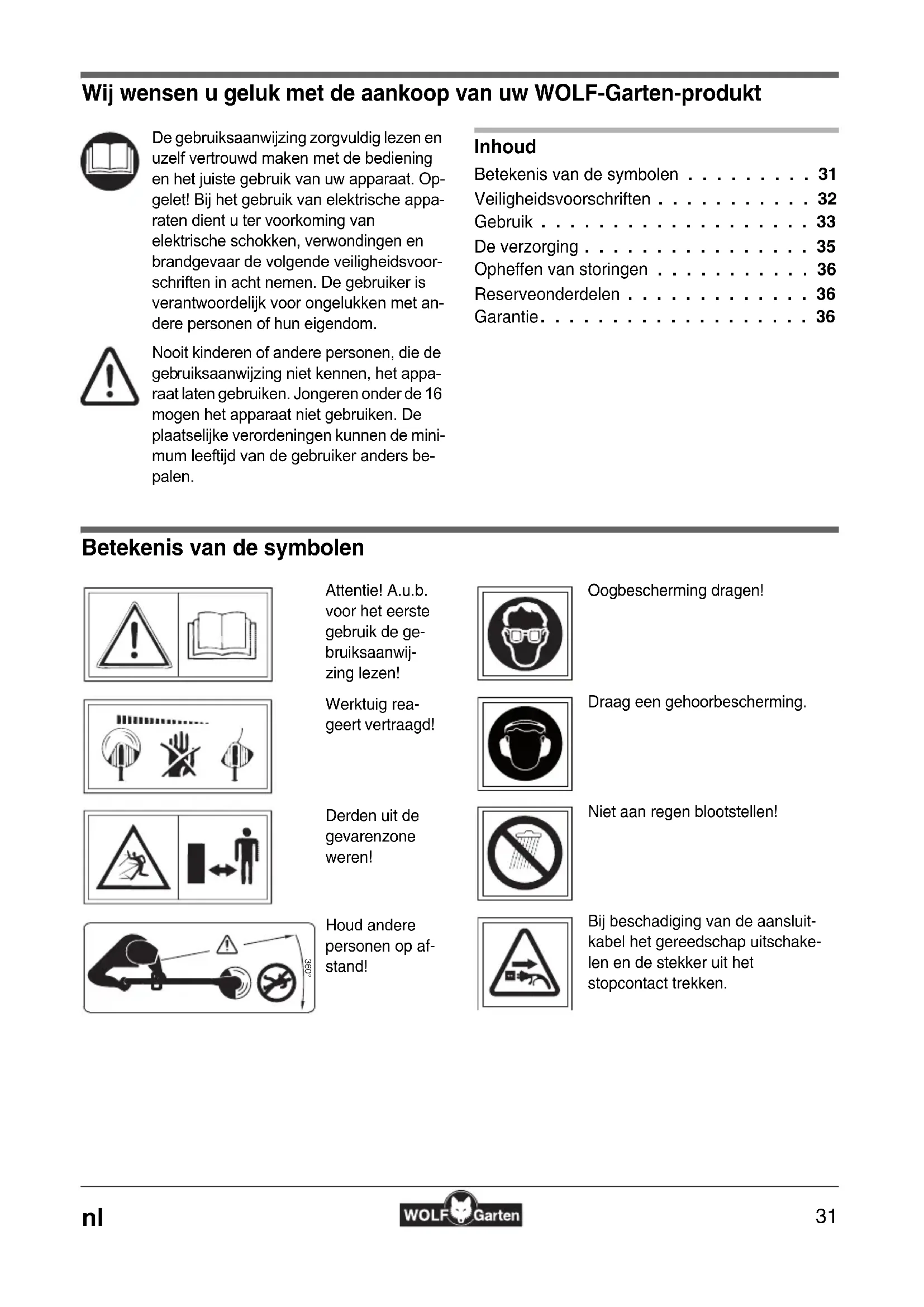

Wij wensen u geluk met de aankoop van uw WOLF-Garten-produkt

De gebruiksaanwijzing zorgvuldig lezen en uzelf vertrouwd maken met de bediening en het juiste gebruik van uw apparaat. Opgelet! Bij het gebruik van elektrische apparaten dient u ter voorkoming van elektrische schokken, verwondingen en brandgevaar de volgende veiligheidsvoorschriften in acht nemen. De gebruiker is verantwoordelijk voor ongelukken met andere personen of hun eigendom.

Nooit kinderen of andere personen, die de gebruiksaanwijzing niet kennen, het apparaat laten gebruiken. Jongeren onder de 16 mogen het apparaat niet gebruiken. De plaatselijke verordeningen kunnen de minimum leeftijd van de gebruiker anders bepalen.

Inhoud

Betekenis van de symbolen ..... 31

Veiligheidsvoorschriften ..... 32

Gebruik 33

De verzorging ..... 35

Opheffen van storingen 36

Reserveonderdelen 36

Garantie....36

Betekenis van de symbolen

Attentie! A.u.b. voor het eerste gebruik de gebruiksaanwijzing lezen!

Werktuig rea- geert vertraagd!

Derden uit de gevarenzone weren!

Houd andere personen op af- stand!

Draag een gehoorbescherming.

Niet aan regen blootstellen!

Bij beschadiging van de aansluit-kabel het gereedschap uitschakelen en de stekker uit het stopcontact trekken.

Veiligheidsvoorschriften

Algemene aanbevelingen

• Algemene aanbevelingen voor graskanten, zoals kleinere graskanten en gazons uit de partikuliere sektor. De draadmaaier is niet bestemd voor gebruik in parken, sportvelden en in de landbouw.
• Om verwondingen te voorkomen mag de draadmaaier niet worden gebruikt:

- voor het maaien van struiken en hagen;

- voor het maaien van bloemen;

- voor het verkruimelen van kompost.

• Deze apparaten zijn er niet voor bestemd om gebruikt te worden door personen zonder ervaring en/of kennis of door personen met beperkte psychische, sensorische en geestelijke vermogens, tenzij ze onder toezicht staan of over het gebruik van deze apparaten werden geïnstrueerd door personen die verantwoordelijk zijn voor hun veiligheid.
• Personen die jonger zijn dan 16 jaar mogen de apparaten niet bedienen.
• Onderbreek het werken met de machine, wan-neer personen, vooral kinderen of huisdieren in de buurt zijn.
• Er mag niet met het apparaat gewerkt worden als er andere mensen (vooral kinderen) of dieren in de buurt zijn. U bent voor eventuele verwondingen verantwoordelijk!
• Gebruik de machine alleen bij daglicht of bij een goede kunstmatige verlichting.
• De draadmaaier alleen bij droog weer gebruiken en niet in de regen laten liggen.
• Monteer nooit metalen snij-elementen.

Voor gebruik

• Verwijder takken en andere objekten uit het gazon. Let tijdens het gebruik op onregelmatigheden.
• De verlengkabel dient regelmatig op beschadigingen en slijtage gekontroleerd te worden. Alleen dan gebruiken als de verlengkabel voor 100 % in orde is.
• Het apparaat niet gebruiken als de beschermkap of andere onderdelen zwaar beschadigd zijn.

• Om veiligheidsredenen mogen alleen originele onderdelen van de fabrikant gebruikt worden. Let bij het vervangen van de onderdelen op de aanwijzingen.

• Voor het instellen of schoonmaken van het apparaat of voor controleren of de aansluitkabel kapot is, het apparaat uitzetten en de stekker eruit halen.

• Voor het inschakelen van de machine en na botsingen, controleert u de machine op zichtbare slijtage of beschadigingen en laat u noodzakelijke reparaties uitvoeren.

Kabels

- Maak uitsluitend gebruik van een verlengkabel met een minimale diameter van 3x1,5mm ^2 en een max. lengte van 25 m:

• wanneer rubber slangleidingen, dan niet lichter dan type HO7RN-F

• wanneer PVC slangleidingen, dan niet lich-ter dan type HO5 VV-F (leidingen van dit type zijn niet geschikt om constant in de open lucht gebruikt te worden - zoals bijv.: als onderaardse leiding voor de aansluiting van een tuinstekkerdoos, een vijverpomp of voor opslag in de open lucht)

• Ze moeten beveiligd zijn tegen opspattend water.

• Gebruik een aardlekbeveiliging (RCD) met een lekstroom van maximaal 30 mA.
• Bevestig de aansluitkabel aan de kabelontlasting. Laat de kabel niet tegen randen, puntige of scherpe voorwerpen aan schuren. Klem de kabel niet tussen deuropeningen of raamkieren. Schakelvoorzieningen mogen niet worden verwijderd of overbrugd (bijv. schakelhefboom verbinden met de duwstang).

Bij gebruik

• Houdt altijd uw handen en voeten van de snijvoorziening weg, vooral wanneer u de motor inschakelt.
• Wees attent op verwondingen aan de voorziening die voor het afsnijden van de draadlengte dient. Na het uittrekken van een nieuwe draad houdt u de machine altijd in haar normale werkstand voordat deze wordt ingeschakeld.
• De draadmaaier bij gebruik parallel aan het gazon houden om verwondingsgevaar te voorkomen.
• Altijd een veilige afstand van de draaiende draad innemen.
• Oogbescherming en gehoorbescherming dragen!

• Draag geschikte kleding; geen kleding die gemakkelijk beschadigd kan worden. Draag stevige schoenen en bescherm uw benen door het dragen van een lange broek.

• Bij het lopen van de ene naar de andere werkplek dient de motor uitgeschakeld te zijn.

• Wees vooral voorzichtig bij achteruitlopen.
• Houdt de verlengkabel uit de buurt van de maaikop.
• Als de aansluitkabel gedurende het gebruik wordt beschadigd, moet deze onmiddellijk van het net worden gescheiden. Kabel niet aanraken voordat deze van het gescheiden is.
• Het apparaat bij rustpauzes niet onbeheerd laten liggen. Berg het veilig op.
• De in het apparaat geinstalleerde schakelaars mo-gen niet verwijderd worden of door middel van om-leidingen uitgeschakeld worden.
• De draadcassette niet tegen de bodem of de muur laten stoten. Als de draadcassette eenmaal is beschadigd, dan voelt u dit aan vibratie in de handgreep. Wanneer dit het geval is, dan dient de draadmaaier gekontroleerd te worden.

Na het gebruik

• Verwijder na het gebruik de voedingsstekker en controleer de machine op beschadigingen.

• Let op bij het uitschakelen, want de motor loopt nog even door.

• Wachten tot de motor stilstaat.

• Onderhouds- en reinigingswerkzaamheden aan het gereedschap, het verwijderen van de veiligheids- voorzieningen of het wisselen van de draadcassette mogen alleen plaatsvinden nadat de motor is stilgezet, het snijgereedschap is uitgeschakeld en de netstekker uit het stopcontact is getrokken. Let op, alleen originele WOLF-Garten draadcassettes gebruiken. Montage-aanwijzigingen opvolgen.

- De draadmaaier mag niet met stromend water en vooral niet onder hoge druk gereinigd worden.

- Reparaties mogen alleen door de WOLF-Garten offi ciele werkplaatsen worden uitgevoerd.

- Let erop, dat luchtopeningen niet zijn verstopt.

- Berg de machine niet op binnen handbereik van kinderen.

Afvalverwijdering

Afgedankte elektrische apparatuur mag niet met het huishoudelijk afval meegegeven worden. Recycle apparatuur, accessoires en verpakking op milieuvriendelijke wijze.

Gebruik

Gebruikstijden

- Gelieve de specifieke nationale verordeningen in acht te nemen.

Werkhoek

GTE 840 - GTE 845 - Blue Power GTE 850 A

De gazontrimmer heeft een 4-voudig verstelbare werkhoek. Dit stelt u in staat om ook de lastige en moeilijk toegangelijke plekken in uw tuin gemakkelijk te bereiken C.

1. Druk op de vastklik-knop . ③
2. Stel de gewenste werkhoek in steel klikt hoorbaar vast.

Vrij maaien D

1. Houd het apparaat aan de bovenste en centrale handgreep vast.
2. Zwaai het apparaat in het halve cirkel voor het li-chaam langs (zonder de grond te raken).

Aanwijzing

• De optimale werkhoek voor vrij maaien is ongeveer 30°.
• Hoog gras langzaam en trapsgewijs snijden.

Trimmen van graskanten

Met het trimmen van graskanten kunt u overhangende graskanten moeiteloos trimmen E.

GTE 840 - GTE 845 - Blue Power GTE 850 A

1. Druk op de arreteerknop ①
2. Draai de snijknop 90° (de snijkop klikt hoorbaar vast).
3. Druk op de arreteerknop ③
4. Stel de werkhoek in dde steel klikt hoorbaar vast).

GTE 830 B

1. Druk op de vergrendelingsknop ①.
2. Draai de snijkop 180° tot hij vastklikt ②

Wielen

GTE 845 - Blue Power GTE 850

Voor een zo gelijkmatig mogelijke getrimde graskant gebruikt u het best de wielen F. Wielen zijn bijzonder geschikt voor het trimmen van graskanten.

- Montage resp. hoogteverstelling volgens afbeeldingen G H J.

Steellengte instellen K

GTE 840 - GTE 845 - Blue Power GTE 850

1. Draai de draadbus los 1
2. Trek de telescoopsteel uit elkaar, tot de ideale steellengte is bereikt ②
3. Draai de draadbus weer vast ③

Middengreep instellen L

1. Draai de vergrendelingshendel aan de midden-greep los ①
2. Schuif de middengreep in de gewenste hoogte ②
3. Span de vergrendelingshendel ③

Motorbeschermbeugel/geleidingsrail en plantenbeschermbeugel

Blue Power GTE 850 M

De motorbeschermbeugel beschermt de motor tegen beschadigingen door slagen of stoten. Tegelijkertijd dient de beschermbeugel als geleidingsrail voor het comfortabele gebruik ①.

De plantenbeschermbeugel beschermt struiken, bo- men en perkplanten.

- Trek de plantenbeschermbeugel van de snijkop af. Zet hem er weer op, zoals afbeelding that zien.

Laat de plantenbeschermende beugel omhoog geklapt als u gazonranden gaat bijwerken. ③.

Leid de kabel in de kabeltrekontlasting N

De trekontlasting in de handgreep voorkomt dat de verlengkabel onbedoeld losraakt.

- Breng a.u.b. de verlengkabel in de kabeltrekontlasting aan, zoals de afbeelding laat zien.

Aansluiten op de wandcontactdoos (230 Volt, 50 Hz)

- Het apparaat slechts aansluiten op wandcontactdozen die gezekerd zijn met een 10-16 A zekering met. trage smeltveiligheid (of 16A zekeringauto-maat).

i Opmerking: Aardlekschakelaar

Deze veiligheidsvoorzieningen beschermen tegen zware verwondingen bij het aanraken van beschadigde kabels, bij gebrekkige isolatie en in sommige gevallen ook bij beschadigingen aan spanningvoerende kabels.

• We adviseren dat het apparaat slechts aangesloten wordt op een stopcontact dat beschermd is met een aardlekschakelaar met een lekstroom van niet meer dan 30 mA.
• Vervangende onderdelen zijn verkrijgbaar voor oude installaties. Raadpleeg hiertoe een elektrotechnisch vakman.

IN-/UIT-schakelen O

Attentie! Roterende draad Gereedschap loopt door!

Apparaat inschakelen

- Druk de IN-/UIT-schakelaar 📄 en houd hem ingedrukt.

Apparaat uitschakelen

- Laat de IN-/UIT-schakelaar los.

Blue Power-knop O

Blue Power GTE 850

De "Blue Power"-toets maakt energiebesparend, milieubewust en geluidarm werken mogelijk bij een verlaagd toerental.

• Druk - terwijl de motor draait - de "Blue Power"-toets in om het toerental te verlagen ②
• Druk - terwijl de motor draait - opnieuw de "Blue Power"-toets in om het toerental weer te verhogen 2

Snijdraadtoevoer

GTE 840 - GTE 845 - Blue Power GTE 850

• Als de snijdraad door slijtage te kort wordt, het toestel gewoon uitschakelen. De draad verstelt zich dan automatisch op de juiste lengte bij.
• Bij elk in- en uitschakelen stelt de draad zich automatisch 6-8 mm bij. Veelvuldig in- en uitschakelen zonder reden heeft daardoor een verhoogde slijtage van de draad tot gevolg.

GTE 830 P

- Het draaiende apparaat even tegen een harde ondergrond drukken, bijv. een trottoirtegel (aandrukkracht ca. 3 kg). Daardoor wordt ca. 2,5 cm snijdraad toegevoerd.

De verzorging

Reiniging

Let op! Ronddraaiende draad

Apparaat draait na!

- Vóór alle werkzaamheden aan het toestel de stekker uittrekken!

- U kunt de levensduur van uw trimmer verlengen door vóór of na elk trimmen de ventilatiesleuven te reinigen en de grasresten aan de onderkant van het toestel te verwijderen.

Draadspoel vervangen

Let op! Ronddraaiende draad

Apparaat draait na!

- Vóór alle werkzaamheden aan het toestel de stekker uittrekken!

Vóór het inschakelen: Gazontrimmer parallel met de bodem houden, omdat anders gevaar voor lichamelijk letsel bestaat.

GTE 840 - GTE 845 - Blue Power GTE 850 Q

1. Spoeldeksel aan beide kliksloten tegelijkertijd indrukken en verwijderen ① . ②
2. Draadspoel verwijderen.
3. Eventuele vuilresten verwijderen.
4. Draadspoel in de behuizing leggen ③
5. Draadeinde door het oog van de draaddoos halen

Om onbedoeld afwikkelen te voorkomen, haal de draad van de nieuwe draadcassette voor vervanging niet uit de houder a

1. Spoeldeksel zodanig op de draadopname-inrichting plaatsen, dat beide kliksloten voelbaar vast klikken.

GTE 830 R

1. Spoeldeksel aan beide blokkeernokken tegelijkertijd krachtig samenduwen ① in lostrekken ②.
2. Draadspoel verwijderen.
3. Eventuele vervuiling verwijderen.
4. Het draadeinde van de nieuwe draadspoel door het draadoog in het huisdeksel steken en de spoel-cassette in het huisdeksel leggen ③

Let erop dat u de draadspoel zoals afgebeeld inzet.

1. Spoeldeksel zo op de draadspoelopname zetten dat de beide blokkeernokken merkbaar vastklikken

Bij het inschakelen wordt de draad op werklengte afgesneden. Gereedschap alleen in werkstand inschakelen.

Opheffen van storingen

Probleem Mogelijke oorzaak Opheffen door
Het nastellen van de snijdraad werkt niet	Spoel leeg. • Zie verwisselen van de draadcassette
	Draad is afgebroken en in de cassette te-ruggetrokken.Draad heeft zichzelf om de spoel vastge-klemd.	Draadcassette verwijderen en vervolgens de draad geleidelijk opwinden en vervol-gens cassette weer monteren.
	Draad is om de spoel gesmolten.	Gesmolten draad verwijderen en vervol-gens de draad weer geleidelijk opwinden en de cassette weer monteren.
	Er is geen netspanning	Inspecteer de elektrische voeding, laat anders een elektricien het defect herstel-len.
	Kabel beschadigd Opgelet! Elektrische schok door kabelschade.Wanneer de kabel doorgesneden of beschadigd is, slaan de zekering niet altijd door.Raak de kabel niet aan voor men de stekker uit het stopcontact haalt.	Beschadigde kabel moet geheel worden vervangen. De kabel afplakken met isolatietape is verboden.

Bij alle overige storingen dient het apparaat bij een WOLF-Garten werkplaats aangeboden te worden.

Vóór alle werkzaamheden aan het toestel de stekker uittrekken!

Reserveonderdelen

Bestelnr. Artikelaanduiding Artikelbeschrijving
7136095 GT-F5 Draadcassette (GTE 830)
49ATS0--650 GT-F10		Draadcassette (GTE 840, GTE 845, Blue Power GTE 850)

Levering via uw dealer

Garantie

In elk land gelden de garantiebepalingen die door onze maatschappij of importeur worden uitgegeven. Storingen aan uw apparaat verhelpen wij kosteloos in het kader van de garantie, indien een materiaal- of produktiefout hiervan de oorzaak is. Neem voor een reparatie binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde vestiging.
