MANUAL DE UTILIZARE GTE 840 Wolf Garten

2 T i j ă telescopică

3 Reglare tăiere lângă muchii

4 F i r d e t äiere

5 Arc pentru protectția plantelor (Blue Power GTE 850)

7 Mâner superior cu dispozitiv pentru descărcarea de tractiune mecanică a cablului

8 Butonul Blue Power (Blue Power GTE 850)

9 Reglare înclinare tijă

10 Şasiu (GTE 845, Blue Power GTE 850)

11 Caseta firului

12 Automatizare prin impuls

tr

1 Or t a s a p

2 Teleskop kol

3 Dikey kesme ayarı

4 Kesici misina

5 Bitki koruma maşası (Blue Power GTE 850)

Levering via din forhandler

Garanti

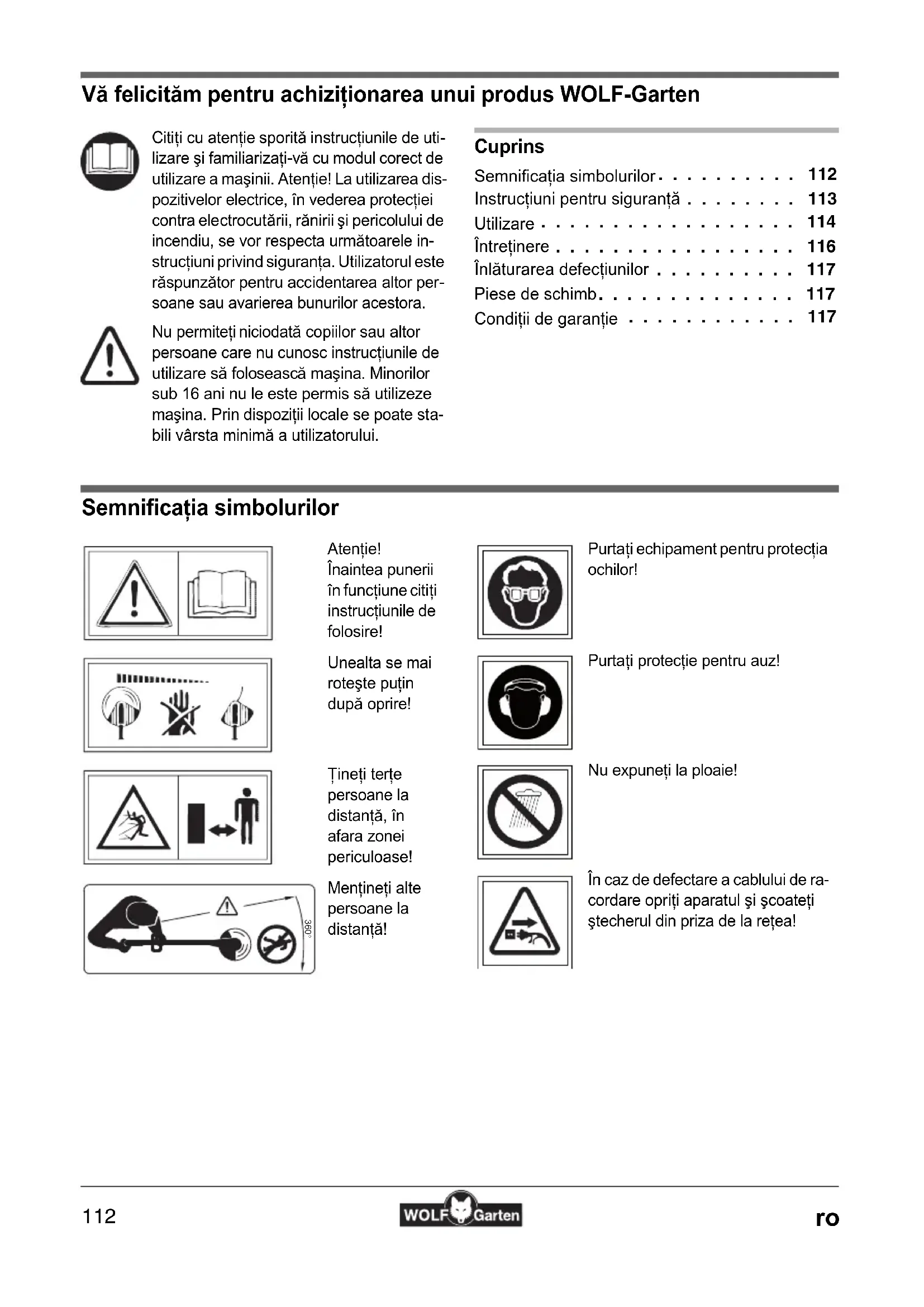

Vă felicităm pentru achiziționarea unui produs WOLF-Garten

Citiți cu atenție sporită instrucțiunile de utilizare și familiarizați-vă cu modul corect de utilizare a mașinii. Atenție! La utilizarea dispozitivelor electrice, în vederea protecției contra electrocutării, rănirii și pericolului de incendiu, se vor respecta următoarele instrucțiuni privind siguranța. Utilizatorul este răspunzător pentru accidentarea altor persoane sau avarierea bunurilor acestora.

Nu permiteți niciodată copiilor sau altor persoane care nu cunosc instructiunile de utilizare să folosească mașina. Minorilor sub 16 ani nu le este permis să utilizeze mașina. Prin dispoziții locale se poate stabili vârsta minimă a utilizatorului.

Cuprins

Semnificatia simbolurilor....112

Instrucțiuni pentru siguranță ..... 113

Utilizare 114

Întretinere ..... 116

Înlăturarea defectiunilor ..... 117

Piese de schimb....117

Conditii de garantie 117

Semnificatia simbolurilor

Înaintea punerii în funcțiune citiți instrucțiunile de folosire!

Unealta se mai roteşte puțin după oprire!

Țineți terțe persoane la distanță, în afara zonei periculoase!

Mențineți alte persoane la distanță!

Purtați echipament pentru protecția ochilor!

Purtați protectie pentru auz!

Nu expuneti la ploaie!

În caz de defectare a cablului de ra- cordare opriți aparatul și școateți ștecherul din priza de la rețea!

Instrucțiuni pentru siguranță

Instrucțiuni generale

• Acest trimmer pentru marginile gazonului este proiectat pentru îngrijirea marginilor gazonului, precum și a suprafețelor mai mici cu iarbă și gazon din domeniul privat. Acest trimmer nu se va utiliza în grădinile publice, parcuri, amenajări pentru sport, pe străzi etc., precum și în agricultură și silvicultură.
• Din cauza periclitării corporale a utilizatorului nu se permite utilizarea trimmerului pentru gazon pentru:

– tunderea tufișurilor, gardurilor vii și arbuștilor;

- t ăierea florilor;

– pentru mărunțire în scopul obținerii de compost.

• Aceste aparate nu sunt destinate pentru a fi utilizate de persoane lipsite de experientă și/sau cunoștințe sau de persoane cu abilități limitate fizice, senzoriale sau mentale, chiar și dacă sunt supravegheate de o persoană competentă pentru siguranța lor, sau dacă au obținut de la aceasta instrucțiuni despre cum trebuie să se utilizeze aceste aparate în situația dată.
• Adolescentii sub 16 ani nu au voie să folosească aparatele.
• Nu este permisă punerea în funcțiune a utilajului, dacă în imediata apropiere se află persoane (mai ales copii) sau animale; dv. răspundeți pentru daunele produse!
• Întrerupeți utilizarea mașinii, dacă în apropiere sunt persoane, mai ales copii sau animale domestice.
• Utilizați mașina doar la lumina zilei, sau cu o bună iluminare artificială.
• Utilizați trimmerul doar pe vreme uscată, și nu-l lăsați să stea în ploaie.
• Nu montați niciodată elemente metalice de tăiere.

Înaintea utilizării

• Curățați gazonul de corpuri străine, ca ramuri, pietre, sârme, etc. Și în timpul lucrului cu trimme-rul aveți grijă la corpurile străne.
• Cablul de conectare instalat în exteriorul utilajului și cablul prelungitor trebuie să fie verificate regulat să nu fie deteriorate sau îmbătrânite (fragilizate). Folosiți-le numai dacă sunt în stare ireproșabilă!

• Nu utilizati niciodată un utilaj cu dispositive de protectie sau capace deteriorate.

• Din motive de siguranță trebuie să se utilizeze doar priese de schimb originale, sau avizate de fabricant. În cazul înlocuirii respectați indicațiile de montaj!

• Înaintea reglării sau curățării utilajului, sau înaintea verificării cablului, să nu fie torsionat sau deteriorat, decuplați utilajul și scoateți ștecherul din priză.
• Înaintea punerii maşinii în funcțiune și după orice fel de ciocnire, vă rugăm să verificați orice semn de uzură sau deteriorare a cablului de conectare, și solicitați efectuarea reparațiilor necesare.

Cablul

• Utilizați exclusiv cabluri prelungitoare cu o secțiune minimă de 3 x 1,5 mm² și o lungime max. de 25 m:
  – în cazul cablurilor cu manta din cauciuc, nu mai ușoare decât tipul HO 7 RN-F
  – în cazul cablurilor cu manta din PVC, nu mai ușoare decât tipul HO5 VV-F (cablurile de acest tip nu sunt adecvate pentru utilizare permanentă în aer liber - ca de ex.: pozare subterană pentru branșarea unei prize de grădină, branșarea unei pompe pentru iazuri sau depozitare în aer liber)
• Ele trebuie să fi e protejate contra stropirilor cu apă.
• Utilizați un dispozitiv de protecție față de curenții vagabonzi (RCD), calibrat pentru nu mai mult de 30 mA.
• F i x a ți cablul de alimentare în dispozitivul pentru descărcarea de tracțiuni mecanice. Nu lăsați să se frece de muchii, sau obiecte ascuțite. Nu striviți cablul cu ușa sau cu fereastra. Nu este permisă îndepărtarea sau șuntarea dispozitive-lor pentru cuplare (de ex.legarea manetei de comandă direct pe ghidon)

În timpul lucrului

• Tineți mâinile și piciorele departe de dispoziti-vul pentru tăiere, mai ales atunci cand cuplați motorul.
• Fiți atenți la leziuni ale dispozitivului, care servește la tăierea lungimii firului. După scoaterea unui fir nou țineți întotdeauna mașina în poziție normală de lucru, înainte de a fi pornită.
• Trimmerul pentru gazon se ține la pornire paralel cu gazonul, pentru că altfel există peri-col de rănire.

• Şi în timpul lucrului păstrați o distanță sigură față de firele aflate în rotație. Nu atingeți firele aflate în rotație.

• Purtați întotdeauna îmbrăcăminte adecvată de lucru; nu purtați haine largi, etc., care ar putea să fie apucate de unealta tăietoare. Încălțăminte adecvată! Protejați-vă și picioarele (de ex. cu pantaloni lungi).

• Purtati protectie pentru ochi și auz!
• În timpul transportului către zonele individuale de lucru se va închide motorul.
• Fiți deosebit de atenți în cazul mersului cu spatele. Pericol de împiedicare!
• Mențineți cablurile de alimentare la distanță de uneltele tăietoare.
• În cazul în care cablul de alimentare se deteriorează în timpul funcționării, trebuie să fie decuplat imediat de la rețea. Nu atingeți cablul înainte de a fi separat de la rețea.
• În cazul întreruperii lucrului nu lăsați niciodată trimmerul nesupravegheat. Vă rugăm să-l depozitați într-un loc sigur.
• Nu este permisă îndepărtarea sau şuntarea dispozitivelor pentru cuplare (de ex. prin legarea butonului întrerupătorului direct pe mâner).
• Nu loviți de podea cutia firului, și nu o izbiți de muchiile zidurilor. În cazul în care cutia firului a suferit o dată o lovitură puternică, trebuie să se urmărească dacă a apărut o vibrație mărită în mâner. Dacă așa este, trebuie ca utilajul să fie verificat de un atelier de service specializat.

După lucru

• După utilizare scoateți ștecherul din priză și verificați ca mașina să nu fie deteriorată.
• La oprire: Atenție, pericol! Unealta tăietoare se mai rotește puțin după oprire!
• Așteptați întotdeauna oprirea completă a uneltei tăietoare.
• Lucrările de întreținere și curățire la aparat, scoaterea dispozitivelor de protectie sau schimbarea caselei firului pot făcute numai cu motorul și scula tăietoare oprite și numai cu ștecherul scos din priza de la rețea. Utilizați numai casete pentru fir WOLF-Garten originale, respectați instrucțiunile de montaj!
• Unealta tăietoare cu fir nu se va curăța cu jet de apă, mai ales nu cu jet de presiune înaltă.
• Este permisă efectuarea reparațiilor utilajului doar de către stațiile service WOLF-Garten sau de către ateliere autorizate.
• Aveți grijă ca orificiile pentru aer să rămână fără murdărie.
• Nu depozitați mașina la îndemâna copiilor.

Evacuarea deşeurilor

Nu aruncați aparatura electrică în gunoiul menajer. Reciclați aparatura, accesoriiile și ambalajul în mod ecologic.

Utilizare

Program de utilizare

• Vă rugăm să respectați prevederile regionale.
• Informați-vă asupra programului de funcționare la autoritățile dv. locale.

Unghiul de lucru

GTE 840 - GTE 845 - Blue Power GTE 850 A

Trimmer-ul are un unghi de lucru reglabil în 4 trepte. Astfel puteți avea ușor acces la cele mai difficile zone din grădina dumneavoastră C.

1. Apăsați butonul de blocare ③
2. Reglați unghiul de lucru dorit a b c d. Mânerul se fixează în mod audibil.

Tundere liberă D

1. Apucați aparatul de mânerul superior și de cel median.
2. Balansați aparatul în semicerc în fața dvs. (fără a atinge solul).

Indicatie

• Unghiul optim pentru tunderea liberă este de 30°.
  • Tăiați lent și în etape iarba mai înaltă.

Tăierea marginilor de gazon

Funcția de tăiere a marginilor de gazon facilitează tunderea de-a lungul bordurilor de gazon E.

GTE 840 - GTE 845 - Blue Power GTE 850 A

1. Apăsați butonul de blocare ①.
2. Rotiți capul de tăiere la 90° ② (capul de tăiere se fixează cu un zgomot).
3. Apăsați butonul de blocare ③.
4. Reglați unghiul de lucru ⓑ (coada se fixează cu un zgomot).

GTE 830 B

1. Apăsați butonul de blocare ①.
2. Rotiți capul de tăiere la180° până se fixează ②.

Roțile

GTE 845 - Blue Power GTE 850

În vederea asigurării unei tăieri uniforme și exacte, se vor utiliza roțile F. Roțile se pretează foarte bine la tăierea marginilor de gazon.

• Montajul și reglarea în înălțime conform figurilor G
  H J

Reglarea înălțimii ghidonului K

GTE 840 - GTE 845 - Blue Power GTE 850

1. Desfaceți manşonul filetat ①.
2. Extindeți coada telescopică până la obținerea lungimii ideale a ghidonului ②
3. Fixați prin rotire manșonul filetat ③.

Reglarea mânerului central L

1. Desfaceți pârghia de blocare de la mânerul central ①.
2. Împingeti mânerul central la înălțimea dorită ②.
3. Tensionați pârghia de blocare ③

Etrierul de protectie al motorului/șina de glisare și etrierul pentru protecția plantelor

Blue Power GTE 850 M

Etrierul de protectie al motorului apără motorul de deteriorări prin lovitre sau soc. În același timp etrierul de protectie servește ca șină de conducere pentru funcționarea confortabilă ①

Colierul de protectie pentru plante protejează arbuştii, pomii și plantele ornamentale.

- Scoateți colierul de protecție pentru plante din capul de tăiere și montați-l la loc conform ilustrației 2.

La tăierea marginilor de gazon colierul de protecție pentru plante trebuie să se afle în cealaltă poziție ③.

Introducerea cablului în dispozitivul de fixare N

Dispozitivul de fixare din mânerul de ghidare previne eliberarea involuntară a cablului prelungitor.

- F i x a ți cablul prelungitor în dispozitivul de fixare conform ilustratiei.

Racordul la priză (230 volți, 50 Hz)

- Conectați mașina numai la prize prevăzute cu o siguranță de 10-16 Amp. (sau comutator LS tip B).

Notă: Dispozitiv de protecție împotriva cu-rentului rezidual

Aceste dispositive de protecție protejează contra vătămărilor la atingerea cablurilor deteriorate, erorilor de izolație și în anumite cazuri și la deteriorările cablurilor aflate sub tensiune.

• Recomandăm ca aparatul să nu fie conectat decât la o priză de curent protejată de un dispozitiv de protecție împotriva curentului rezidual (RCD), cu un curent rezidual de cel mult 30 mA.
• Există truse de adaptare disponibile pentru instalațiile vechi. Consultați un specialist electrician

Conectarea / deconectarea O

Atentie! Fir aflat în rotație

Unealta funcționează din inertie!

Conectarea dispozitivului

- Apăsați și mențineți apăsat întrerupătorul ①.

Deconectarea dispozitivului

- Eliberați întrerupătorul.

Butonul Blue Power O

Blue Power GTE 850

Butonul Blue Power permite lucrul eficient din punct de vedere energetic, ecologic și silențios la turație redusă.

• Apăsați butonul Blue Power, cu motorul pornit, pentru a reduce turația ②.
• Apăsați din nou butonul Blue Power, cu motorul pornit, pentru a mări turația ②.

Ajustarea firului

GTE 840 - GTE 845 - Blue Power GTE 850

• Dacă datorită uzurii firul tăietor a deve-nit prea scurt, utilajul trebuie decuplat pur și simplu. Firul se ajustează după aceea automat.
• La fiecare cuplare și decuplare firul se reajustează automat 6-8 mm. Pornirile și opririle dese și fără motiv duc de aceea la o uzură mărită a firului.

GTE 830 P

- Se lovește scurt utilajul în mers de o bază solidă, de ex. o dală de trotuar (presiune de apăsare de circa 3 kg). Astfel firul tăietor este prelungit în mod automat cu circa 2,5 cm.

Întreținere

Curățarea

Atentie! Fir rotativ

Unealta este în funcțiune!

- Înaintea tuturor lucrărilor la utilaj scoateți ștecherul din priză!

- Măriți durata de viață a trimmerului dv. dacă înainte sau după fiecare operație de tundere cu ajutorul lui curățați fantele de aerisire și partea inferioară a utilajului de resturile de iarbă.

Înlocuirea casetei firelor

Atentie! Fir rotativ

Unealta este în funcțiune!

- Înaintea tuturor lucrărilor la utilaj scoateți ștecherul din priză!

Înaintea pornirii: Tineți trimmerul pentru gazon paralel cu solul, pentru că în caz contrar există pericol de rănire.

GTE 840 - GTE 845 - Blue Power GTE 850 Q

1. Apăsați capacul bobinei simultan pe ambele închizători cu arc și scoateți-l ① + ②.
2. Scoateți bobina firului.
3. Îndepărtați eventualele murdării.
4. Introduceți bobina cu fir în carcasă ③.
5. Treceți capătul firului prin cutia firului ④.

Pentru a evita desfășurarea neintenționată a firului, nu scoateți firul din acseta nouă cu fir din șliturile de fixare înainte de încărcare a.

1. Amplasați capacul bobinei în așa fel în locașul bobinei firului, încât să fie sesizabilă blocarea ambelor închideri cu arc.

GTE 830 R

1. Apăsați puternic capacul bobinei la ambele nasuri de fixare în același timp ① și scoateți-l prin tragere ② .
2. Scoateți bobina cu fir.
3. Îndepărtați eventualele murdării.
4. Introduceți capătul de fir al noi bobine prin urechea firului din capacul carcasei și așezați caseta bobinei în capacul carcasei ③

Fiți atenți, să așezați bobina cu fir așa cum este ilustrat.

1. Asezați capacul bobinei pe piesa de preluare a bobinei cu fir, astfel ca ambele nasuri de fixare să se fixeze sesizabil 4

La pornire firul va fi tăiat la lungimea de lucru. Porniți aparatul numai în poziție de lucru.

Înlăturarea defectiunilor

Problemă Cauză	Remediere
Mecanismul de ajustare a firului nu funcționează	bobină goală	Înlocuirea casetei firului.
	Firul tăietor este rupt și tras în interiorul cutiei firului.Firul tăietor s-a blocat pe bobină.	Scoateți bobina firului, even-tual printr-o tragere ușoară reînfășurați-l, și reintroduceți bobina.
	Firul tăietor s-a sudat pe bobină.	Îndepăratați partea de fir sudată, dacă este cazul reînfășurați firul prin tragere ușoară, și reintroduceți bobina.
	Tensiune rețea indisponibilă	Verificați alimentarea cu energie, iar dacă este necesar, solicitați repararea de către un specialist.
	Defecțiuni ale cablurilorAtenție! Deteriorarea cablului provoacă șocuri electriceAtunci când cablul este tăiat sau deteriorat, siguranța fuzibilă nu se declanșează întotdeauna.Nu atingeti cablul înainte de a scoate ștecherul din priză.	Cablul deteriorat trebuie înlocuit complet. Peticirea cablului cu bandă izolantă este interzisă.

În caz de dubii solicitați întotdeauna un atelier WOLF-Garten pentru service.

Atenție, opriți trimmerul și scoateți-l din priză înaintea fiecărei verificări, curățări, sau lucrări la bobină.

Piese de schimb

Nr. comandă	Denumire articol	Descriere articol
7136095 GT-F5 Caseta firului (GTE 830)
49ATS0--650	GT-F10	Caseta firului (GTE 840, GTE 845, Blue Power GTE 850)

Livrare prin distribuitorul dv.

Conditii de garanție

În fiecare țară sunt valabile condițiile de garanție editate de societatea noastră sau de importator. În timpul perioadei de garanție defectiunile datorate unui defect de material sau de fabricație se vor repara în mod gratuit. În cazul producerii unei defectiuni care se încadrează în garanție, vă rugăm să vă adresați centrului de desfacere sau celei mai apropiate unități autorizate.
