РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GTE 840 Wolf Garten

Оригинално упътване за експлоатация - bg 98

2 телескопично удължаващ се прът

3 регулиране вертикално рязане

4 нож за нишката

5 предпазна скоба за растенията (Blue Power GTE 850)

6 Включвател/ прекъсвач

7 горна ръкохватка с обтегач за кабела

8 Бутон Blue Power (Blue Power GTE 850)

9 регулиране наклоняване на пръта

10 ходова част (GTE 845, Blue Power GTE 850)

11 касета за нишката

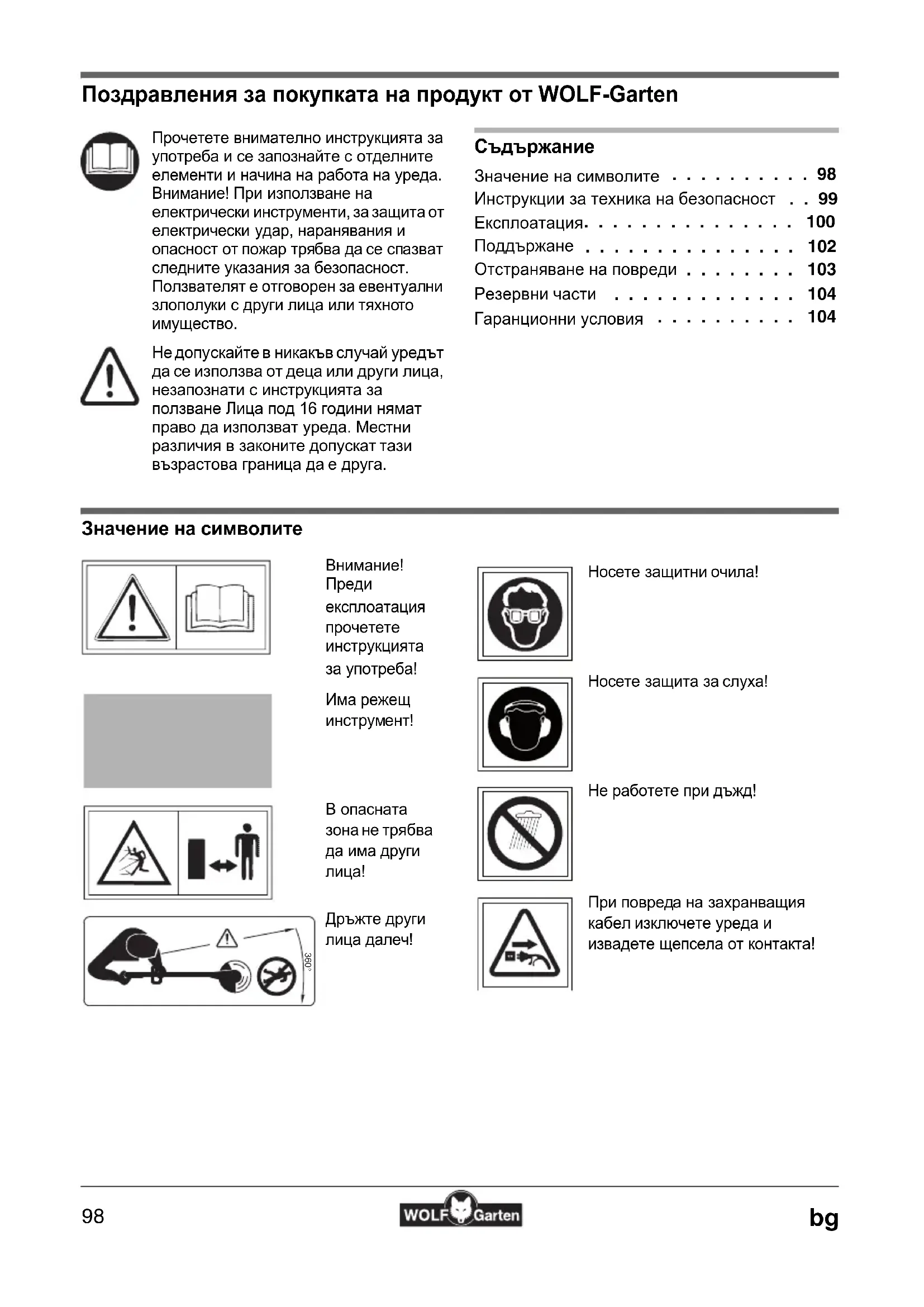

Поздравления за покупката на продукт от WOLF-Garten

Прочетете внимателно инструкцията за употреба и се запознайте с отделните елементи и начина на работа на уреда. Внимание! При използване на електрически инструменти, за защита от електрически удар, наранявания и опасност от пожар трябва да се спазват следните указания за безопасност. Ползвателят е отговорен за евентуални злополуки с други лица или тяхното имущество.

Не допускайте в никакъв случай уредът да се използва от деца или други лица, незапознати с инструкцията за ползване Лица под 16 години нямат право да използват уреда. Местни различия в законите допускат тази възрастова граница да е друга.

Съдържание

Инструкции за техника на безопасност .. 99

Експлоатация. 100

Поддържане 102

Отстраняване на повреди ..... 103

Резервни части 104

Гаранционни условия 104

Внимание! Преди експлоатация прочетете инструкцията за употреба!

Има режещ инструмент!

Носете защитни очила!

Носете защита за слуха!

В опасната зона не трябва да има други лица!

Не работаете при дъжд!

360°

Дръжте други лица далеч!

При повреда на захранващия кабел изключете уреда и извадете щепсела от контакта!

Инструкции за техника на безопасност

Общи инструкции

• Този тример за окантване на тревата е предназначен за лично ползване за поддържането на кантовете на тревата както и на малки тревни и паркови площи. Този тример не трябва да се използва в обществени градини, паркове, спортни съоръжения, по улиците и т.н. както и в селското и горско стопанство.
• Поради опасност от телесна повреда на използващото я лице тримерът не трябва да се използва:

– за рязане на храсти и живи плети;

– за рязане на цветя;

– за нарязване за компостиране.

• Тези уреди не се подходящи за използване от лица с недостатъчно опит и/или незнание или от лица с ограничени физически, сетивни или умствени способности, освен ако те не се контролират от компетентно за тяхната безопасност лице или не получат от него указания за използването на тези уреди.
• Лица под 16 години не трябва да използват уредите.
• Уредът не трябва да се използва в непосредствена близост до хора (най- вече деца) или животни; Вие носите отговорност за щетите!
• Преустановете работа с машината, когато в близост има хора, преди всичко деца, и домашни животни.
• Използвайте машината само на дневна светлина или при добро изкуствено осветление.
• Използвайте тримера само в сухо време и не го оставяйте, когато вали.
• Не монтирайте метални режещи елементи.

Преди употребата

• Почистете моравата от чужди тела като клони, камъни, тел и т.н. По време на рязането също не трябва да има чужди тела.
• Редовно проверявайте дали монтираният отвън съединителен кабел към уреда и удължителният кабел не са повредени и остарели (разрушени). Използвайте машината само когато не е повредена!

• Не използвайте машината с повредени защитни устройства или покрития.

• От съображения за сигурност трябва да се използват само оригинални резервни части или части, одобрени от производителя. При смяната спазвайте инструкциите за монтаж!

• Преди регулирането или почистването на уреда или преди проверката дали съединителният кабел не е погълнат или наранен, уредът трябва да се изключи и щепсельт да се издърпа.
• Преди пускането в експлоатация на машината и след удар проверете дали съединителният кабел не е износен или повреден и направете необходимите ремонти.

Кабел

- Използвайте само удължителен кабел с минимално напречно сечение 3 x 1,5 мм² и макс. дължина 25 м:

– при проводници в гумена тръбичка, не по-леки от тип HO 7 RN-F
– при PVC проводници, не по-леки от тип HO5 VV-F (този тип проводници не са подходящи за постоянно използване на открито - като напр.: подземно полагане за свързване на градински контакт, свързване на езерна помпа или съхранение на открито)

• Те трябва да са защитени от водни пръски.
• Използвайте устройство за диференциална защита (RCD) с утаечен ток макс. 30 mA.
• Закрепете съединителния кабел към обтегача. Не оставайте да се трие в ръбове или в остри предмети. Не притискайте кабела през притворени врати или прозорци. Прекъсвачите не трябва да се свалят или да се съединяват накъсо (напр. свързване на ръкохватката на ръчния прекъсвач към направляващия прът)

При работа

• Ръцете и краката Ви трябва да са далеч от приспособлението за рязане, преди всичко когато включвате двигателя.
• Бъдете внимателни за повреди на механизма, който служи за прерязване на кордата. При изтеглянето на нова корда дръжте машината в обичайното й работно положение, преди да бъде включена.

• При включването дръжте тримера успоредно на земята, защото в противен случай има опасност от нараняване.

• По време на работа също стойте на безопасно разстояние от въртящата се нишка. Не посягайте към въртящата се нишка.

• Винаги носете подходящо работно облекло; не носете широки дрехи и др., които могат да се захванат от режещия инструмент. Носете здрави обувки! Предпазвайте и краката си (напр. носете дълги панталони).
  • Носете защита за очите и за слуха!
• При транспортирането до отделните места за работа двигателят трябва да се изключи.
• Бъдете особено предпазливи, когато вървите назад. Опасност от спъване!
• Съединителният кабел трябва да стои далеч от режещите инструменти.
• Ако съединителният кабел се повреди при употреба, той веднага трябва да се изключи от мрежата. Не докосвайте кабела преди да сте го изключили от мрежата.
• При прекъсване на работа не оставайте тримера без надзор. Съхранявайте го на безопасно място.
• Монтираните на уреда прекъсвачи не трябва да се свалят или да се съединяват накъсо (напр. свързване на командния прекъсвач към ръкохватката).
• Не удряйте касетата с нишката в земята и по ръбовете на стените. Ако касетата с нишката е била ударена силно, по ръкохватката ще се усети по-силна вибрация. Ако това е така, уредът трябва да се провери от сервиз.

След работата

• След употреба издърпайте щепсела и проверете машината за повреда.
• При спирането: Внимание, опасност! Има режещ инструмент!
• Винаги изчаквайте спирането на режещия инструмент.
• Работи по обслужване и почистване на уреда, свалянето на предпазните съоръжения или смяната на касетката с кордата могат да се предприемат само при спрян двигател и изключен режещ механизъм и само при изключен щепсел. Използвайте само оригинални касети за нишката на WOLF-Garten, спазвайте инструкциите за монтаж!
• Ножът за нишката не трябва да се почиства на течаща вода, най- вече под високо налягане.
• Ремонтите по уреда трябва да се извършват само от сервисите на WOLF-Garten и оторизираните работилници.
• Вентилационните отвори не трябва да са замърсени.
• Съхранявайте машината далеч от деца.

Отстраняване на отпадъците

Не изхвърляйте електрически уреди в битовите отпадъци. Рециклирайте уредите, аксесоарите и опаковките по начин, опазващ околната среда.

Експлоатация

Продължителност на работа

• Спазвайте местните разпоредби.
• Осведомете се за продължителността на работа от местната служба за реда.

Работен ъгъл

GTE 840 - GTE 845 - Blue Power GTE 850 A

Тримерът разполага с 4-странни регулируеми работни ъгли. Това ви позволява да достигате до труднодостъпни области във вашата градина по най-удобен начин C .

1. Натиснете бутона за заключване ③.
2. Регулирайте желания работен ъгъл ⓐ b c ⚠. Дръжката се блокира, като се чува щракване.

Свободно рязане D

1. Дръжте уреда за горната и средната ръкохватка.
2. Движете уреда в полукръг пред тялото (без да докосвате земята).

Бележка

• Оптималният работен ъгъл за рязане на жив плет е 30°.
• Режете високата трева бавно и постепенно.

Окантяване

Функцията за окантяване дава възможност за прецизно рязане по дължината на канта на тревата E.

GTE 840 - GTE 845 - Blue Power GTE 850 A

1. Натиснете фиксиращото копче ①.
2. Завъртете режещата глава на 90° ② (режещата глава се фиксира с щракване).
3. Натиснете фиксиращото копче ③.
4. Задайте работния ъгъл ⓓ (дръжката се фиксира с щракване).

GTE 830 B

1. Натиснете бутона за блокиране ①.
2. Завъртете режещата глава на 180°, докато щракне ②.

Колела

GTE 845 - Blue Power GTE 850

За постигане на равномерно и чисто рязане, трябва да се използват колелата F . Колелата са особено подходящи за окантяване.
- Монтирането, съответно регулирането на височината – в съответствие със схемите. G H J.

Регулиране на дължината на ръкохватката К

GTE 840 - GTE 845 - Blue Power GTE 850

1. Разхлабете съединителната муфа ①.
2. Раздалечете частите на телескопичната дръжка, докато постигнете идеалната дължина на ръкохватката ②.
3. Затегнете здраво съединителната муфа ③.

Регулиране на средната ръкохватка L

1. Разхлабете фиксиращия лост на средната ръкохватка ①.
2. Плъзнете средната ръкохватка до желаната височина ②.
3. Стегнете фиксиращия лост ③.

Предпазител на двигателя/водеща шина и предпазител за растения

Blue Power GTE 850 M

Предпазителя на двигателя предпазва двигателя от повреди, причинени от удар или сблъсък.

Едновременно с това служи като водеща шина за по-комфортна работа ①.

Предпазителят за растения предпазва храсти, цветя и декоративни растения.

- Извадете предпазителя от режещата глава и го поставете отново, както е показано на изображение .②.

При окантяване предпазителят трябва да остане поставен ③.

Полагане на кабела в обтегача N

Обтегачът на направляващия прът предотвратява непредвиденото развиване на удължителния кабел.

- Пъхнете удължителния кабел в обтегача, както е показано на изображението.

Свързване към електрическа розетка (230 волта, 50 Hz

- Включвайте уреда само в щепселни розетки, снабдени с предпазител от 10-16 ампера (или линеен предпазен автомат тип В) инерционен тип.

Указание: Автоматично защитно устройство срещу ток при повреда

Тези защитни устройства осигуряват защи та при допир до повредени проводници, не-изправна изолация и в определени случаи също и при повреди на намиращи се под напрежение проводници от тежки нараня вания.

• Препоръчваме уредът да се включва само в електрически розетки със защитно устройство срещу ток при повреда (RCD), допускащо ток на утечка не повече от 30 mA.
• За по-стари инсталации се предлагат комплекти за дооборудване. Консултирайте се с електротехник.

Включване / Изключване О

Внимание! Въртяща се нишка

Режещият инструмент се върти по инерция след изключване!

Включване на уреда

• Натиснете и задръжте натиснат включвателя/прекъсвача ①.

Изключване на уреда

- Отпуснете включвателя/прекъсвача.

Бутон „Blue Power“ O

Blue Power GTE 850

Бутонът „Blue Power“ дава възможност за енергоспестяваща, екологосъобразна работа с ниски нива на шума при намалени обороти.

Регулиране на нишката

GTE 840 - GTE 845 - Blue Power GTE 850

• Ако режещата нишка се е скъсила от износване, просто изключете уреда. Нишката автоматично се регулира.
• При всяко включване и изключване нишката се регулира автоматично с 6-8 мм. Честото безпричинно включване и изключване увеличава износването на нишката.

GTE 830 P

- Натиснете работещия уред за малко върху здрава повърхност, напр. на тротоарна плоча (сила на притискане ок. 3 кг). По този начин автоматично се подават ок. 2,5 см режеща нишка.

Поддържане

Почистване

Внимание! Въртящи се корди, докато уредът работи!

- Преди всички работи по уреда издърпайте щепсела!

- Продължителността на работа на Вашия тример се увеличава, когато преди или след всяко рязане почиствате вентилационните отвори и отстранявате остатъците от тревата по долната страна на уреда.

Смяна на касетата с нишката

Внимание! Въртящи се корди, докато уредът работи!

- Преди всички работи по уреда издърпайте щепсела!

Преди включването: Дръжте тримера успоредно на земята, защото в противен случай има опасност от нараняване.

GTE 840 - GTE 845 - Blue Power GTE 850 Q

1. Натиснете капака на касетата едновременно на двете фиксиращи гнезда и го демонтирайте ① + ②.
2. Извадете касетата с нишката
3. Отстранете евентуалните замърсявания
4. Поставете касетата на нишката в корпуса ③.
5. Вденете края на кордата през ухото на иглата

За да избегнете неволно развиване, не нанизвайте новата влакнеста лента преди зареждане от монтажните слотове ⓐ.

1. Капакът на касетата трябва да се постави на фиксаторите на касетата така, че двете фиксиращи гнезда да щракнат.

GTE 830 R

1. Натиснете едновременно силно двата щифта за блокиране върху капачката на бобината ① и извадете ②.
2. Извадете бобината с кордата.
3. Отстранете евентуалните замърсявания.
4. Прекарайте краищата на кордата на новата бобина през отворите в капака на корпуса и поставете касетата с бобината в капака на корпуса ③.

Внимавайте да поставите бобината с кордата, както е показано на схемата.

1. Поставяйте капака на бобината върху поставката за бобина с корда, така че да се чуе, как двата щифта за блокиране шракват ④.

При включване кордата се отязва до работна дължина. Включвайте уреда само в работно положение.

Отстраняване на повреди

Повреда Причина Отстраняване
Регулирането на нишката не функционира	• празна касета	• Сменете касетата за нишката
	• режещата нишка е скъсана и се е приブラла в касетата. • режещата нишка е блокирала в касетата.	• Демонтирайте касетата за нишката, евент. леко развийте нишката и поставете касетата.
	• режещата нишка се е заварила за касетата.	• Извадете заварената част от нишката, евент. леко развийте нишката и поставете касетата.
	• Липсва мрежово напрежение	• Проверете електрозахранването, при необходимост нека да бъде извършен ремонт от електротехник.
	• повреда по кабела⚠️ Внимание! Електрически удар поради повреден кабелАко кабельт е прерязан или повреден, стопяемият предпазител не сработва винаги. • Не пипайте кабела, преди да сте изключили щепсела на захранването от розетката.	• Повреденият кабел трябва да се подмени изцяло. Забранено е ремонтирането на кабела с изолирбанд.

При съмнение винаги се обръщайте към сервис на WOLF-Garten.

Внимание, изключвайте тримера преди всяка проверка, почистване или работи по касетата и изваждайте щепсела.

Резервни части

Номер за поръчка	Обозначение на артикула	Описание на артикула
7136095 GT-F5		касета за нишката (GTE 830)
49ATS0--650 GT-F10		касета за нишката (GTE 840, GTE 845, Blue Power GTE 850)

Доставката се извършва чрез Вашия търговец

Гаранционни условия

Във всяка страна са валидни издадените от нашата компания или от съответния вносител гаранционни условия. В рамките на гаранционния срок отстраняваме повреди по Вашия уред безплатно, доколкото те се дължат на дефект в материала или при производството.

В случай, че трябва да използвате правата си на гаранционно обслужване, се обърнете към продалия Ви уреда или към най-близкия клон на нашата фирма.
