BRUKSANVISNING GTE 840 Wolf Garten

Tilslutning til stikkontakten (230 volt, 50 Hz)

Les denne bruksanvisningen nøye og bli fortrolig med betjeningselementene og riktig bruk av utstyret. Obs! Følg nedenstående sikkerhetsanvisninger ved bruk av elektrisk verktøy slik at du beskytter deg mot elektrisk støt, personskader og brannfare. Brukeren er ansvarlig for ulykker som rammer andre personer eller deres eiendeler.

Barn og andre personer som ikke er kjent med bruksanvisningen, må ikke bruke utstyret. Ungdom under 16 år må ikke bruke utstyret. Lokale forskrifter kan fastsette aldersgrensen for brukere.

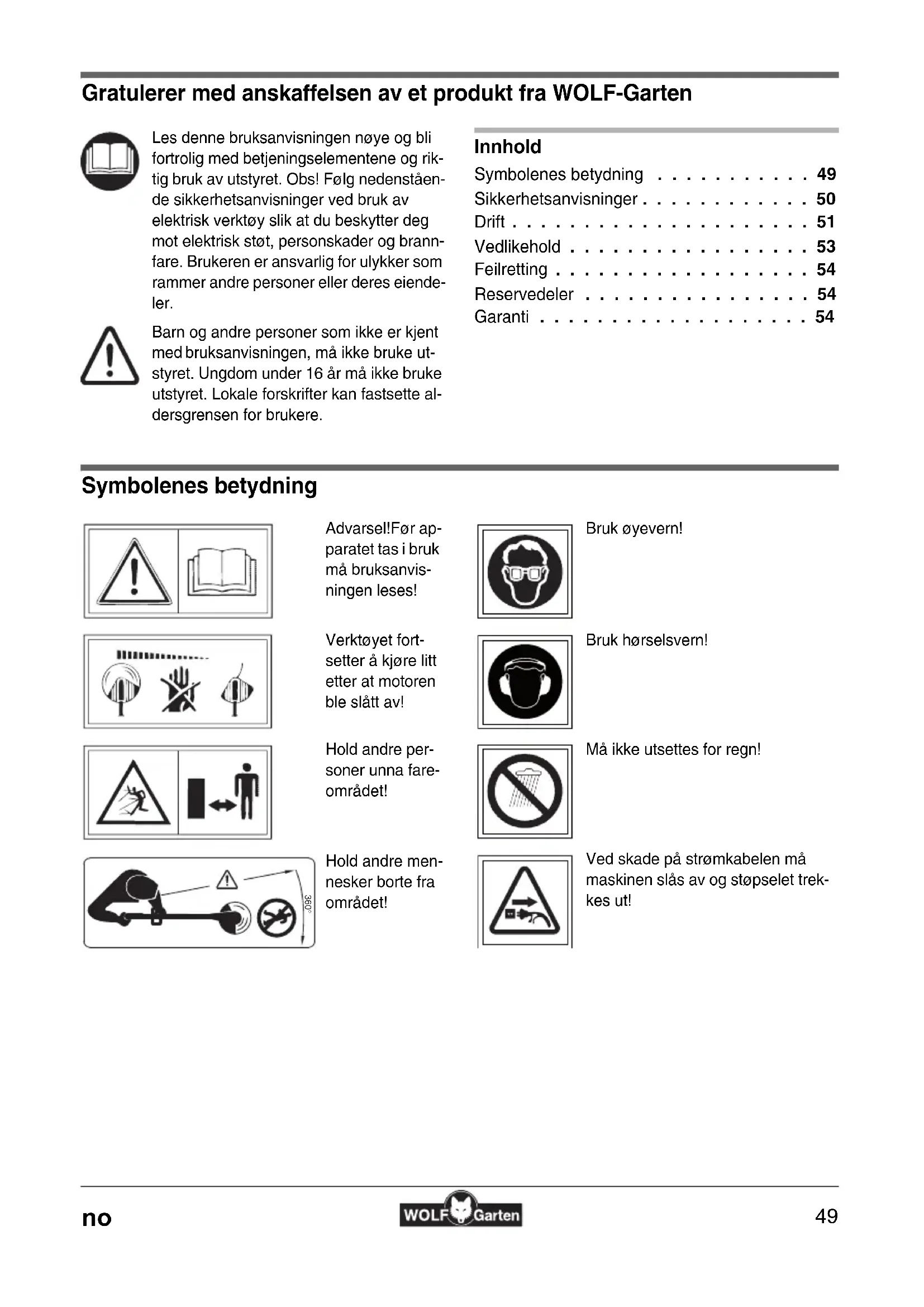

Innhold

Symbolenes betydning 49

Advarsel!Før apparatet tas i bruk må bruksanvisningen leses!

Verktøyet fort- setter å kjøre litt etter at motoren ble slått av!

Hold andre per- soner unna fare- området!

360%

Hold andre mennesker borte fra området!

Bruk øyevern!

Bruk hørselsvern!

Ved skade på strømkabelen må maskinen slås av og støpselet trekkes ut!

• Denne plentrimmeren er forutsett til vedlikehold av plenkanter og mindre gress og plenfl ater på privat område. Denne trimmeren skal ikke brukes i offentlige anlegg, parker, sportsanlegg, på veier osv. og heller ikke i jord- og skogbruk.

• På grunn av legemsfare for forbrukeren må plent-rimmeren ikke brukes:

• til trimming av småskog, hekker og busker;
  – til skjæring av blomster;
  – til oppkutting med tanke på kompostering.

• Dette apparatet er ikke laget for at personer med manglende erfaring og/eller manglende viten, eller personer med begrensete psykiske, sensoriske eller mentale evner skal benytte det, med mindre de blir passet på av en ansvarlig person eller får anvisning i hvordan produktet skal brukes.
• Ungdom under 16 år må ikke bruke apparatet.
• Avbryt bruken av maskinen når det er personer, spesielt barn, eller husdyr i nærheten.
• Apparatet må ikke settes i gang når personer (særlig barn) eller dyr er i nærheten; du er ansvarlig for skadene!
• Bruk trimmeren bare i tørt vær og la den ikke ligge ute i regnet.
• Bruk maskinen bare ved dagslys eller god, kunstig belysning.
• Du må aldri montere metalliske skjæreelementer.

Før innsats

• Fremmedlegemer som kvister, steiner, stältråd osv. må fjernes fra plenen. Vær observant på fremmedlegemer også under trimmingen.
• Tilslutningskabelen som er inninstallert utenpå apparetet og forlengelseskabelen må regelmessig kontrolleres for å se om det er oppstått skader eller brudd. Må bare brukes i feilfri tilstand!
• Bruk aldri et apparat som har skader på beskyttelsesinnretninger eller kledninger.
• Av sikkerhetsgrunner må det bare brukes original reservedeler eller deler som anbefales av produsenten. Følg monteringshenvisningene ved utskifting!
• Før innstilling eller rengjøring av saksen, trekk ut stikkontakten.

- Før maskinen tas i bruk, og etter påkjørsel eller annet uhell, uansett uhellets art: Kontroller maskinen for tegn på slitasje eller skade og få utført de reparasjoner som måtte være nødvendige.

Kabel

– hvis gummiledninger, så ikke lettere enn ty-pe HO7RN-F
- hvis PVC-ledninger, så ikke lettere enn type HO 5 VV-F (Ledninger av denne typen er ik-ke egnet til permanent bruk utendørs - som f.eks.: legging under bakken til kobling av en hagestikkontakt, kobling av en hagedam-pumpe eller lagring utendørs)

• De må også være sprutsikker.
• Bruk en jordfeilstrøminnretning (RCD) med en jordfeilstrøm på maks. 30 mA.
• Tilkoplingskabelen må festes på strekkavlastningen. Må ikke skure på kanter, spisse eller skarpe gjenstander. Kabelen må ikke tvinges gjennom dør- eller vindussprekker. Koplingsinnretninger må ikke fjernes eller kortsluttes (for eksempel ved å binde girspaken til føringsskaftene).

Ved arbeid

• Hold alltid hendene og føttene borte frå skjæreinnretningen, vær spesielt oppmerksom på dette når du starter motoren.
• Pass på skade på innretningene som brukes til avskjæring av lengden på tråden. Etter at du har trukket ut mere tråd, må du holde maskinen i den vanlige arbeidsposisjonen før den blir slått på.
• Ved innkobling holdes plentrimmeren paralelt til plenen, da det ellers kan være fare for skader.
• Hold sikkerhetsavstand fra den rotérende tråden under arbeidet. Grip aldri i den rotérende tråden.
• Bruk øye- og hørselsvern!
• Bruk alltid arbeidsklær som egner seg; ikke vide klær etc. som kan komme inn i skjæreverktøyet. Bruk sikre sko! Beskytt også bena (f. eks. med langbukser).
• Slå av motoren när apparatet skal transporteres til forskjellige arbeidssteder.

• Vær særlig forsiktig hvis du går bakover. Snublefare!

• Hold tilslutningsledningene unna skjæreverktøyene.

• Hvis det skulle opptre skader på tilkoblingsledningen under bruken, ma nettforbindelsen kuttes øyeblikkelig. Ledningen må ikke berøres før den er koblet fra nettet.
• La aldri plentrimmeren ligge uten tilsyn när du avbryter arbeidet! Oppbevar den på et sikkert sted.
• Koblingsinnretningene som er innstallert på apparatet må ikke fjernes eller kortsluttes, f. eks. ved å binde strømbryteren il skaftet.
• Trådboksen må ikke støte mot bakken og ikke slå mot murkanter. Hvis trådboksen har fått et kraftig støt en gang, så må man gi akt på en forsterket vibrasjon ved håndtaket. Er dette tilfelle må apparatet kontrolleres på et serviceverksted.

Etter arbeidet

• Etter bruk skal stikkontakten tas ut og maskinen kontrolleres for skade.

• Ved utkobling: Merk! Fare! Skjæreverktøyet er enda i bevegelse!

• Vent alltid til skjæreverktøyet stopper.

• Vedlikeholds- og rengjøringsarbeider på maskinen, avtaking av verneinnretninger eller utskifting av trådbeholderen, må kun foretas når motoren står stille og skjæreverktøyet er slått av, dessuten må støpselet trekkes ut. Bruk bare original-WOLF-Garten-trådkassetter, merk monteringshenvisningene!
• Trådskjæreren må ikke rengøres med rennende vann, særlig ikke under høytrykk.
• Reparasjoner på apparatet må bare foretas av WOLF-Garten-service-stasjoner og autoriserte verksteder.
• Pass på at lufteåpningene er fri for urenheter.
• Oppbevar maskinen utilgjengelig for barn.

Avfallshändtering

Ikke kast elektrisk utstyr sammen med husholdningsavfallet. Du bør resyklere apparatet, tilleggsutstyret og innpakningen på en miljøvennlig måte.

Drift

Driftstider

• Ta hensyn til regionale forskrifter.

Arbeidsvinkel

GTE 840 - GTE 845 - Blue Power GTE 850 A

Trimmeren har 4 justerbare arbeidsvinkler. Dette gjør at du når steder som er vanskelige å komme til i hagen din på en behagelig måte C.

1. Trykk på läseknappen 3
2. Juster ønsket arbeidsvinkel høres at stangen smekker i
   a. Betkan

Isoler D

1. Hold enheten på øvre og midtre grep.
2. Sving enheten i halvsirkler foran kroppen (uten å røre bakken).

Merk

• Perfekt vinkel for å klippe hekker er 30°.
• Klipp høyt gress langsomt og i flere trinn.

Kantkutting

Kantkuttingen muliggjør en nøyaktig kutting langs kanten av plenen E.

GTE 840 - GTE 845 - Blue Power GTE 850 A

1. Trykk inn läseknappen
2. Drei kuttehodet 90° (u hører at kuttehodet går i inngrep).
3. Trykk inn läseknappen
4. Still inn arbeidsvinkelen (du hører at skaftet går i inngrep).

GTE 830 B

1. Trykk stoppeknappen ①
2. Drei kuttehodet 180° til det går i inngrep ②

Hjul

GTE 845 - Blue Power GTE 850

For å få et jevnt og rent kutt, bør du bruke hjulene F. Hjulene egner seg spesielt godt til kantkutting.

- Montering hhv. innstilling av høyden for etas i henhold til bilgenel J .

Stille inn lengden på holmen K

GTE 840 - GTE 845 - Blue Power GTE 850

1. Løsne gjengehylsen ①
2. Trekk ut teleskopstangen til du har fått en ideell lengde på holmen ②
3. Trekk til gjengehylsen igjen ③

Stille inn midtgrepet L

1. Løsne låsespaken på midtgrepet ①
2. Skyv midtgrepet til ønsket høyde ②
3. Stram til läsespaken ③

Motorvernbøyle/føringsskinne og bøyle for plantevern

Blue Power GTE 850 M

Motorvernbøylen beskytter motoren mot skader på grunn av slag eller støt. Samtidig tjener vernebøylen som føringsskinnen for en lettvint drift ①.

Plantebeskyttelsesbøylen beskytter busker, trær og blomsterbed.

- Trekk plantebeskyttelsesbøylen av kuttehodet og sett den på igjen som vist i illustrasjonen 2

- Utstyret må bare kobles til kontakter med 10 - 16 A. sikring (eller LS-bryter type B).

Dette vernet beskytter mot personskader ved berøring av skadede ledninger, isolasjonsfeil og i visse tilfelle også ved skader som skyldes spenningsførende ledere.

• Det anbefales å bare koble til kontakter med jordfeilbryter som er sikret mot feilstrømmer på maks. 30 mA.
• Eldre installasjoner kan oppgraderes. Ta kontakt med en installatør

Slå på/av O

OBS! Roterende tråd

Apparatet fortsetter å gå!

Slå på apparatet

- Trykk og hold inne av-/på-bryteren ①

Slå av apparatet

- Slipp opp av-/på-bryteren.

Blue Power-knapp O

Blue Power GTE 850

Blue Power-knappen muliggjør strømbesparende, miljøvennlig og støyredusert drift ved redusert turtall.

• Trykk inn Blue Power-knappen mens motoren er i gang for å redusere turtallet ②
• Trykk inn Blue Power-knappen på nytt mens moto-ren er i gang for å øke turtallet igjen ②

Justering av skjæretråden

GTE 840 - GTE 845 - Blue Power GTE 850

• Apparatet slås ganske enkelt av när klippetråden blir for kort pga slitasje. Tråden stiller seg automatisk inn igjen til riktig lengde.
• Hver gang man slår apparatet av og på forlenges tråden automatisk med 6-8 mm. Ofte av- og påslag uten grunn fører derfor til øket trådforbruk.

GTE 830 P

Merk! Roterende skjæretråd

Verktøyet kjører etter stopp!

- Før alt arbeid på apparatet må nettpluggen trekkes ut!

- De forlenger trimmerens levetid ved å fjerne gressrester fra luftespalten og undersiden av apparatet før eller etter hver trimming.

Bytte trådkassett

Merk! Roterende skjæretråd

Verktøyet kjører etter stopp!

- Før alt arbeid på apparatet må nettpluggen trekkes ut!

Før De slår på: Hold gresstrimmeren parallelt med bakken da det er fare for skade.

GTE 840 - GTE 845 - Blue Power GTE 850 Q

1. Trykk samtidig inn begge smekklåsknappene på spole-dekselet og trekk det av ①. ②

2. Ta ut trådspolen.

3. Fjern eventuelt smuss.

4. Legg trådspolen inn huset ③

5. Tre den gjengede enden gjennom øyet til trådboksen ④.

For å unngå utilsiktet utrulling, må tråden i en ny trådkassett ikke tas ut av sporet før montering a.

1. Sett spoledekselet på trådspoleopptaket slik at begge smekklåsene tydelig går i lås.

GTE 830 R

1. Lokket på spolen trykkes samtidig kraftig sammen ved begge punktene som smekker i og trekkes av ②.

2. Ta ut trådspolen.

3. Eventuelt smuss fjernes.

4. Enden på tråden i den nye trådspolen stikkes igjennom hullet for tråden og inn i lokket på spolen. Legg så spolekassetten inn i lokket på spolen. 3

Pass på at trådspolen blir satt inn som vist på bildet.

1. Spolelokket settes inn i kassen slik at begge punktene kan smekke i slik at det høres 4

Ved innkopling blir tråden skåret av på arbeidslengde. Apparatet må kun slås på när det står i arbeidsstilling.

Feilretting

Problem Mulig årsak Abhilfe
	Trådspolen er tom. Se trådkasettbytte.
Etterjustering av tråd fungerer ikke	Tråden er revet av og er blitt dratt inn i kasetten.Tråden har klemt seg fast i spolen.	Ta ut trådkasetten, og vikl på tråden med et lett drag og sett på plass kasetten.
	Tråden er klebet fast på spolen.	Fjern den ødelagte tråden og vikl på tråden med et lett drag og sett på plass kasetten.
	Nettspenning mangler	Kontroller strømtilførselen, la evt. en elektriker reparere den.
	Kabelen er skadetAdvarsel! Elektrisk sjokk fra skadet kabelNår kabelen er overskåret eller skadet, er det ikke alltid sikringen slår ut.Ikke rør ved kabelen før du trekker ut kontakten.	En skadet kabel må byttes ut. Å lappe kabelen med isolasjonstape er forbudt.

Alle andre feil skal utbedres av forhandlerverkstedet!

Før alt arbeid på apparatet må nettpluggen trekkes ut!

Reservedeler

Bestillingsnr. Betegnelse	Beskrivelse
7136095 GT-F5 Trådsnelle (GTE 830)
49ATS0--650	GT-F10	Trådsnelle (GTE 840, GTE 845, Blue Power GTE 850)

Leveres av forhandleren din

Garanti

I hvert land gjelder de garantibestemmelsene som er utgitt av vårt firma hhv. vår importør.

Feil på maskinen blir reparert gratis i henhold til an- svarsbetingelsene, dersom årsaken skulle skyldes material- eller produksjonsfeil. I garantitilfeller må du henvende deg til forhandleren eller til nærmeste salgskontor.

Byte av trådkassetten
