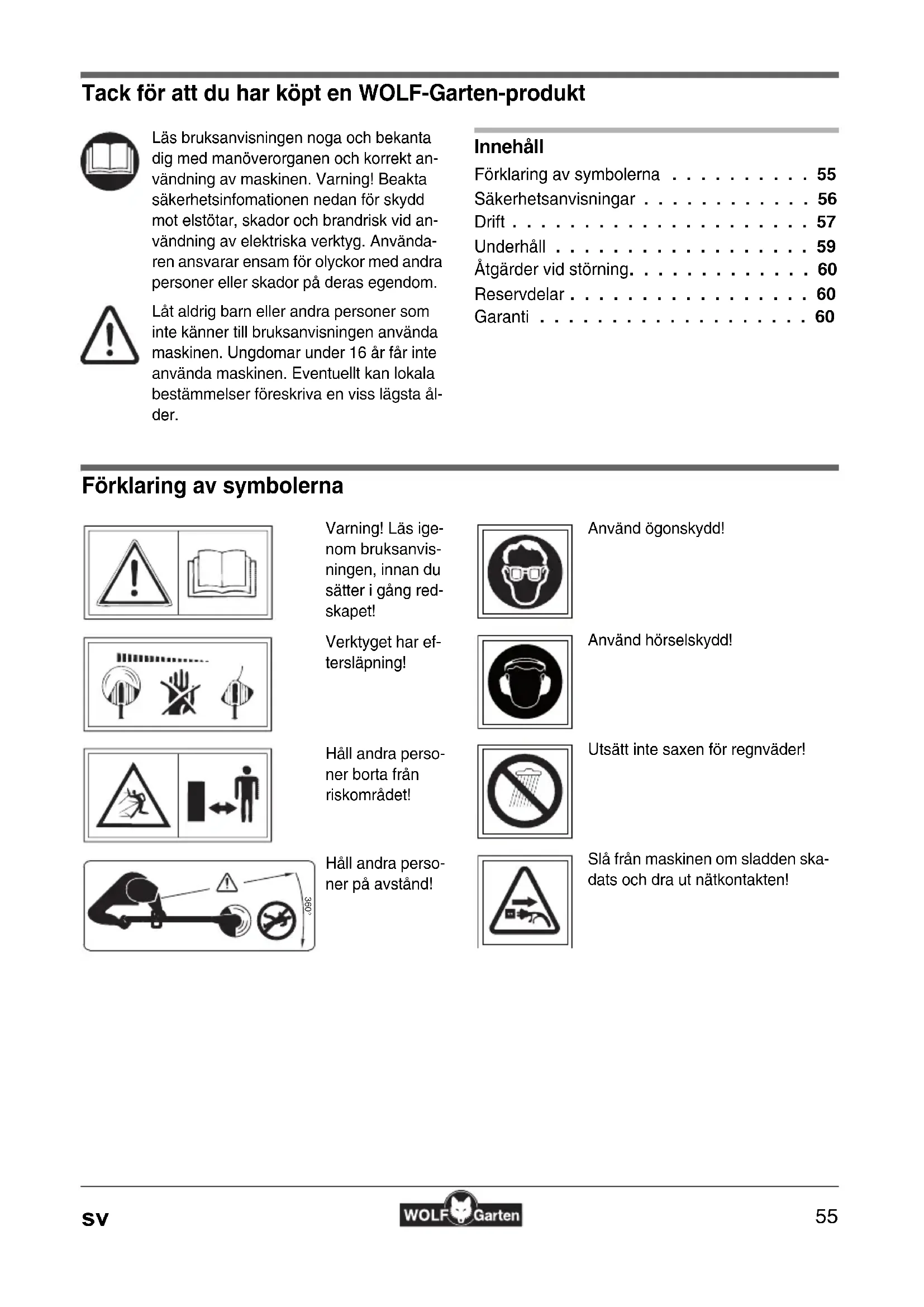

Tack för att du har köpt en WOLF-Garten-produkt

Läs bruksanvisningen noga och bekanta dig med manöverorganen och korrekt användning av maskinen. Varning! Beakta säkerhetsinformationen nedan för skydd mot elstötar, skador och brandrisk vid användning av elektriska verktyg. Användaren ansvarar ensam för olyckor med andra personer eller skador på deras egendom.

Låt aldrig barn eller andra personer som inte känner till bruksanvisningen använda maskinen. Ungdomar under 16 år får inte använda maskinen. Eventuellt kan lokala bestämmelser föreskriva en viss lägsta ålder.

Innehåll

Förklaring av symbolerna ..... 55

Åtgärder vid störning. 60

Reservdelar 60

Garanti 60

Förklaring av symbolerna

Varning! Läs igenom bruksanvisningen, innan du sätter i gång redskapet!

Verktyget har ef- tersläpning!

Håll andra personer borta från riskområdet!

Håll andra perso- ner på avständ!

Använd ögonskydd!

Använd hörselskydd!

Utsätt inte saxen för regnväder!

Slå från maskinen om sladden skadats och dra ut nätkontakten!

Allmänna anvisningar

• Denna trimmer är avsedd för klippning av gräskanter och mindre gräsytor. Denna trimmer är inte lämplig för offentliga anläggningar, såsom parker, bollplaner och dyl, eller i jord och skogsbruket.
• För att undvika olyckshändelser, kroppsskada etc. får trimmern inte användas vid:
• klippning av buskar, häckar och buskartade växter;
  – beskärning av blommor;
  – fi nfördelning av t. ex. kompost.
• Dessa verktyg är inte avsedda att användas av personer med bristande erfarenhet och / eller kunskap eller personer med begränsad fysisk, känslomässig eller mental förmåga, såvida de inte står under uppsikt av en för deras säker-het ansvarig person eller har erhållit anvisning om, hur verktyget ska användas.
• Ungdomar under 16 år får inte använda verktygen.
• Avbryt arbetet med maskinen om andra personer, framför allt barn, eller husdjur fi nns i närheten.
• Trimmern får inte användas då personer (i synnerhet barn) eller djur befi nner sig i dess omedelbara närhet: för skador som i så fall uppkommer ansvarar trimmerägaren själv!
• Använd inte trimmern då någon skaderisk föreligger.
• Trimmern skall endast användas i torrt väder och får inte ligga ute i regnet.
• Före klippning: Plocka bort grenar, stenar och andra hindrande föremål från det område som skall klippas.
• Trimmerns sladd och den förlängningssladd som används måste regelbundet kontrolleras så att inga skador eller åldersförändringar (skörhet) uppstått. Endast fullgoda sladdar får användas!
• Använd aldrig en trimmer med skador på skyddsanordningarna eller själva trimmerkroppen.
• Använd maskinen bara i dagsljus eller mycket god belysning.
• Av säkerhetsskäl skall endast orginal reservdelar användas. Vi byte av delar skall monteringsanvisningen beaktas!
  • Montera aldrig klippelement av metall.

Sladden

• Använd endast sladd godkänd för utomhusbruk.
• Se till att sladden inte löper mot vassa ytor eller vasskantiga föremål, eller att den kläms i dörreller fönsteröppningar.
• En trasig sladd får inte repareras av annan än en fackman.
• Innan gräskantsaxen rengörs, ställs på plats, eller innan anslutningskablarna kollas för eventuella skador, slå av motorn och dra ut stickkontakten.
• Kontrollera maskinen för tecken på slitage eller skador innan maskinen tas i bruk och efter eventuella kollisioner med hårda föremål och låt genomföra nödvändiga reparationer.

Kabel

- Använd uteslutande förlängningskablar med ett min-tvärsnitt av 3x1,5mm2 och en max längd av 25 m:

– vid gummislangledningar ej lättare än typ HO7RN-F
– vid PVC-ledningar ej lättare än typ HO5 VV-F (ledningar av denna typ är ej lämpliga för kontinuerlig användning utom-hus - som t ex: dragning under jord för anslutning av ett träd-gårdseluttag, anslutning av en dammpump eller förvaring utomhus)

• De ska vara stänkvattenskyddade.
• Använd en felströmsskyddsanordning (RCD) med ett felström ej överstigande 30 mA.
• Sätt fast anslutningskabeln på dragavlastningen. Se till, att kabeln inte skaver mot kanter, spetsiga eller vassa föremål. Pressa inte kabeln igenom dörrspringor eller fönsterspalter. Inga kopplingsanordningar får tas bort eller överbryggas (t ex genom fastbinding av kopplingsspaken på styrstången).

Arbetsgång

• Håll alltid händer och fötter borta från klippriktningen, särskilt vid start av motorn.
• Var försiktig så att du inte skadar dig på anordningen som skär av tråden till rätt längd. Efter det att du dragit ut ny tråd måste maskinen hållas i normalt arbetsläge tills den startas.

• Vid start hålls trimmern parallellt med gräset, så att risken för personskador elimineras.

• Under arbetet håller man säkerhetsavständ till den roterande tråden. Rör inte den roterande tråden!

• Använd ögon- och hörselskydd!
• Ha alltid lämpliga kläder – inga vida plagg som kan fastna i de roterande delarna. Stadiga skor! Skydda också benen genom att använda långbyxor.
• Då man förfl yttar sig mellan olika platser som skall klippas, skall motorn vara avstängd.
• Var särskilt försiktig då du går baklänges, så att du inte snubblar!
• Se till att sladden inte kommer i närheten av klippdelarna.
• Om anslutningskabeln skadas under användning måste den omedelbart separeras från el-nätet. Rör inte vid kabeln förrän den har separerats från elnätet.
• Vid pauser i arbetet får inte trimmern ligga utan uppsikt och skall förvaras på säker plats då den inte används!
• Kontakter och säkringar som fi nns på trimmern får inte tas bort eller förbikopplas, t. ex. genom att låsa strömbrytaren på handtaget.
• Spolhuset får inte stötas i marken, mot vägg eller murar. Om spolhuset någon gång fått en ordentlig törn, bör man ge akt på eventuell förstärkt vibration i handtaget. Känner man något sådant måste man låta en serviceverkstad göra en översyn.

Efter användning

• Dra ur elkontakten efter användning och kontrollera maskinen för skador.
• Då man stänger av: Varning! Klippdelarna fortsätter att röra sig en stund efter det att strömmen brutits.
• Invänta alltid att klippdelarna stannat.
• Vid skötsel och rengöring av maskinen, måste motorn stå stilla, klippverktyget vara frånkopplat och sladden utdragen. Använd WOLF-Gartens original trådspole och läs anvisningarna för byte!
• Trådkniven får inte rengöras med vatten i synnerhet inte med högtryck.
• Reparation av trimmern skall utföras av auktoriserad serviceverkstad.
• Kontrollera att ventilationsöppningarna är fria från smuts.
• Lagra inte maskinen där barn kan komma åt den.

Avfallshantering

Släng inte elektronisk utrustning i hush-ällsavfallet. Återvinn sådan utrustning, tillbehör samt förpackningsmaterial på ett miljövänligt sätt.

Drift

Drifttider

Trimmern har 4-vägs justerbara arbetsvinklar. Detta gör att du kan nå svåråtkomliga områden i din trädgård C.

1. Tryck på låsknappen . ③

2. Ställ in önskad arbetsvinkel tet snäpper fast hörbart.

Strängtrimma D

1. Håll enheten i övre och mellersta grepp.
2. Sväng enheten i halvcirklar framför kroppen (ut-an att vidröra marken).

Notera

• Den optimala arbetsvinkeln för friklippning är 30°.
• Högre gräs bör klippas långsamt och stegvis.

Kantskärning

Kantskärningsfunktionen gör det möjligt att trimma kanterna exakt E.

GTE 840 - GTE 845 - Blue Power GTE 850 A

1. Tryck på låsknappen 1
2. Vrid trimmerhuvudet 90° ② (trimmerhuvudet ar hörbart fast).
3. Tryck på låsknappen ③
4. Ställ in arbetsvinkeln (dkskaftet klickar hörbart fast).

GTE 830 B

1. Tryck på spärrknappen ①
2. Vrid trimmerhuvudet 180° tills det klickar fast ②

Hjul

GTE 845 - Blue Power GTE 850

För att erhålla jämn höjd och ett rent skäl ska man använda hjulen F. Hjulen är särskilt lämpliga för bra kantskärning.

- Montering resp höjdinställning enligt bilderna G H J.

Inställning av skaftets längd K

GTE 840 - GTE 845 - Blue Power GTE 850

1. Lossa gänghylsan ①
2. Dra isär teleskopskaftet tills skaftet har önskad längd ②.
3. Skruva fast gänghylsan ③

Inställning av mellanhandtaget L

1. Lossa lässpaken på mellanhandtaget ①
2. Skjut mellanhandtaget till önskad höjd ②
3. Spänn fast lässpaken ③

Motorskyddsbygel/styrskena och växtskyddsbygel

Blue Power GTE 850 M

Motorskyddsbygeln skyddar motorn mot skador genom slag eller stötar. Samtidigt tjänar skyddbygeln som styrskena för att underlätta arbetet ①.

Växtskyddsbygeln skyddar buskar, träd och växter i rabatterna.

- Dra av växtskyddsbygeln från trimmerhuvudet och sätt fast det som bilden visar ②

Vid kantskärning måste växtskyddsbygeln sitta i ursprungsläget 3

Föra in kabeln i dragavlastningen N

Dragavlastningen i styrhandtaget förhindrar att förlängningskabeln oavsiktligt lossnar.

- Fäst förlängningskabeln i dragavlastningen som bilden visar.

klick-

Anslutning till eluttag (230 volt, 50 Hz)

- Maskinen får endast anslutas till eluttag som är säkrade med en 10-16 A säkring (eller säkerhetsbrytare i ledningen av typ B).

Information: Jordfelsbrytare

Skyddsutrustningen skyddar mot svåra skador vid beröring av skadade ledningar, isoleringsfel och i vissa fall även mot skador orsakade av skadade ledningar.

• Vi rekommenderar att maskinen endast kopplas till ett eluttag som är skyddat med en jordfelsbrytare med en restström på högst 30 mA.
• Satser för eftermontering finns för äldre installationer. Kontakta en elektriker

Starta/stänga av O

Försiktig! Roterande trådar

Verktyget efterkör!

Starta maskinen

- Tryck in och håll strömbrytaren intryckt ①

Stänga av maskinen

- Släpp strömbrytaren.

Blue Power-knapp O

Blue Power GTE 850

Med Blue Power-knappen erhålls en strömsnål, miljömedvetet arbete med lägre ljudnivå vid lägre varv- tal.

• Tryck på Blue Power-knappen när motorn är igång för att minska varvtalet ②
• Tryck på Blue Power-knappen när motorn är igång för att åter öka varvtalet ②

Trådframmatning

GTE 840 - GTE 845 - Blue Power GTE 850

• Stäng helt enkelt av redskapet, om klipptråden på grund av förslitning har blivit för kort. Då justeras träden automatiskt till rätt längd.
• Vid varje in- och urkoppling matas träden automatiskt ut 6 - 8 mm. Täta in- och urkopplingar utan anledning medför därför ökad åtgång av klipptråd.

Underhåll

Rengöring

Varning! Roterande sträng!

Verktyg stannar inte genast!

- Före alla arbeten på redskapet måste nät-kontakten dras ur!

- Du ökar livslängden på din grästrimmer, om du före eller efter varje trimning rensar luftslitsarna och redskapets undersida från gräsrester.

Varning! Roterande sträng!

Verktyg stannar inte genast!

- Före alla arbeten på redskapet måste nät-kontakten dras ur!

Före inkopplingen: Håll grästrimmern parallellt med marken, i annat fall föreligger risk för personskador.

GTE 840 - GTE 845 - Blue Power GTE 850 Q

1. Tryck ihop spolboxlocket samtidigt vid båda snäpplås, och dra bort det från spolboxen ①. ②
2. Plocka ut trådspolen.
3. Ta bort eventuella föroreningar.
4. Sätt in trådspolen i boxen ③
5. Trä trådens ända genom nälsögat 4.

För att undvika oavsiktlig lösgörning, ta inte ut den nya trådkasettens tråd från monteringsfästena innan den läggs inn a.

1. Sätt på spollocket på spolfästet så, att de båda snäpplåsen rastar in tydligt.

GTE 830 P

- Låt maskinen gå och tryck den snabbt mot ett fast underlag, tex gångplattor (tryckkraft ca 3 kg). Då matas automatiskt ca. 2,5 cm skärtråd fram.

GTE 830 R

1. Tryck samtidigt kraftigt ihop spollockets båda spännklackar och dra av locket. ②
2. Ta ut trådspolen.
3. Avlägsna eventuell smuts.
4. För den nya trådspolens trådända genom öglan i käplocket och lägg spolkassetten i käplocket ③

Se till att trådspolen är isatt enligt bilden.

1. Sätt spollocket så på trådspolhållaren att de båda spännklackarna tydligt snäpper fast 4

När maskinen startas skärs träden av till arbetslängd. Starta maskinen endast i arbetsläge.

Åtgärder vid störning

Problem Ursache	Åtgärd
	• Spolen tom. • Byt trådkasett.
Trådjusteringen fungerar inte	• Skärtråden har gått av och dragits in i spolhuset.• Skärtråden är fastklämd i spolen.		• Tag ur trådspolen, med lätt drag dras trå- den fram. Sätt tillbaka trådspolen.
	• Skärtråden har svetsats fast på spolen.		• Tag bort den fastsvetsade tråden. Drag fram tråden och sätt tillbaka spolhuset.
	• Ingen ström		• Kontrollera strömförsörjningen, låt vid be- hov reparera av en behörig elektriker.
	• Kabelskada	Varning! Elektrisk chock genom kabelskadaNär kabeln är genomskuren eller skadad på annat sätt fungerar inte alltid säkerhetsproppen.• Rör inte kabeln innan du har dra- git ut stickkontakten från väggut- taget.	• En skadad kabel måste bytas ut. Det är förbjudet att lappa den med isoleringstejp.

Alla andra problem bör åtgärdas på en serviceverkstad.

Före alla arbeten på redskapet måste nätkontakten dras ur!

Reservdelar

Beställningsnr Artikelbeteckning Artikelbeskrivning
7136095 GT-F5		Trådkassett (GTE 830)
49ATS0--650	GT-F10	Trådkassett (GTE 840, GTE 845, Blue Power GTE 850)

Leverans via närmaste återförsäljare

Garanti

För varje land gäller vår representants garantivillkor. Eventuella fel på maskinen repareras kostnadsfritt under garantitiden såvida orsaken är material- eller tillverkningsfel. Kontakta återförsäljaren eller vår representant vid garantifall.
