KÄYTTÖOHJE GTE 840 Wolf Garten

Alkuperäinen käyttöohjekirja - fi 43

Originale driftsanvisningen - no 49

Originalbruksanvisning - sv 55

1 Keskikahva
2 Teleskooppivarsi
3 Reunanleikkuuasento
4 L a n k a
5 Suojakaari (Blue Power GTE 850)
6 Virtakytkin
7 Yläkahva ja vedonpoistin
8 Blue Power-painike (Blue Power GTE 850)
9 Varren kallistuksensäätö
10 Alusta (GTE 845, Blue Power GTE 850)
11 Lankakasetti
12 Siimansäätökatkaisin

no

1 Midthändtak
2 Teleskopstang
3 Kantinnstilling
4 Trådkniv
5 Bøyle for beskyttelse av planter (Blue Power GTE 850)
6 B r y t e r
7 ∅verste håndtak med kabelstrekkavlastning
8 Blue Pow (Blue Power GTE 850)
9 Innstilling av stanghelning
10 Chassis (GTE 845, Blue Power GTE 850)
11 Trådkassett
12 Trykke-automatik

sv

1 Mitthandtag

2 Teleskopskaft

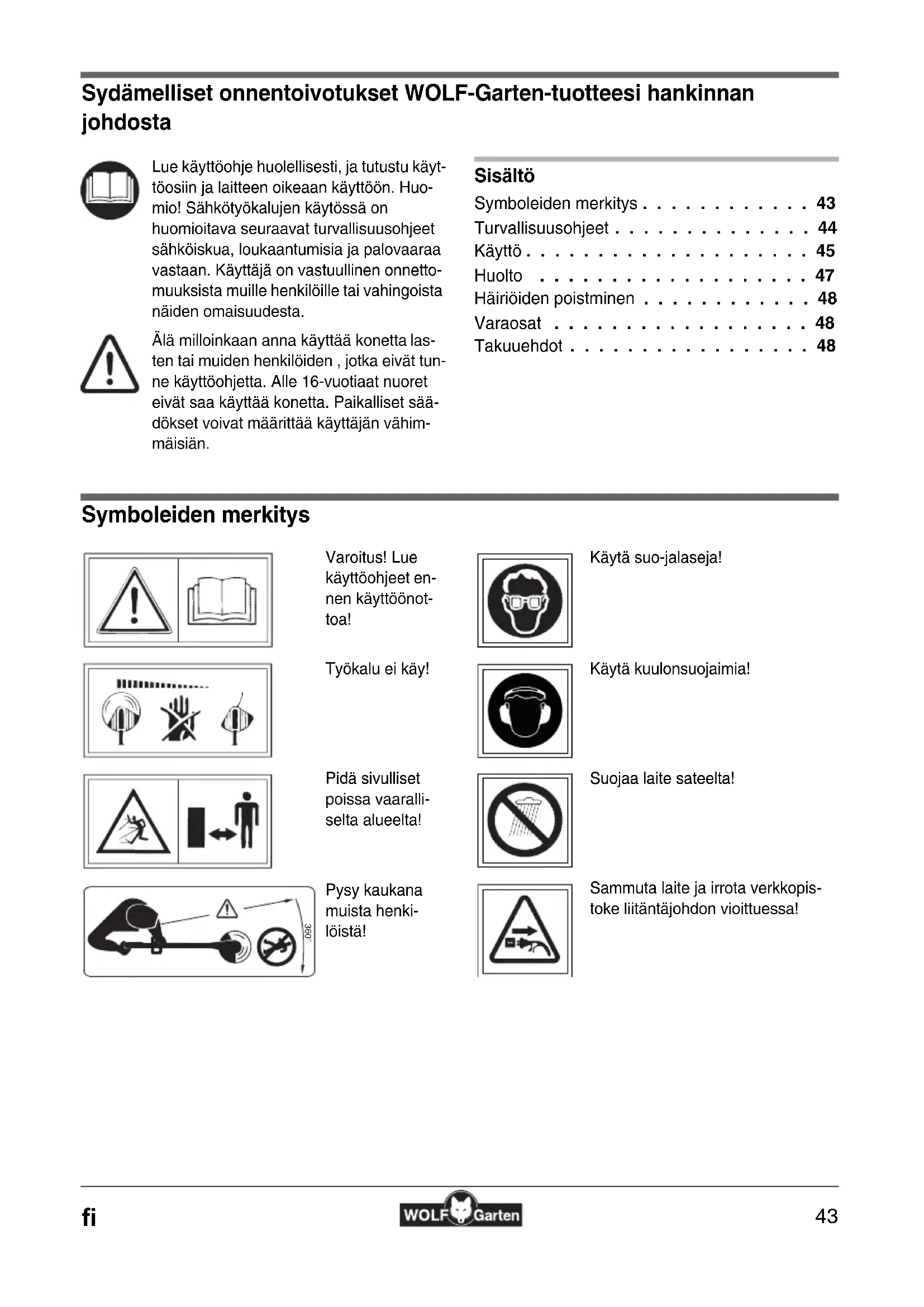

Sydämelliset onnentoivotukset WOLF-Garten-tuotteesi hankinnan johdosta

Lue käyttöohje huolellisesti, ja tutustu käyttöosiin ja laitteen oikeaan käyttöön. Huomio! Sähkötyökalujen käytössä on huomioitava seuraavat turvallisuusohjeet sähköiskua, loukaantumisia ja palovaaraa vastaan. Käyttäjä on vastuullinen onnettomuuksista muille henkilöille tai vahingoista näiden omaisuudesta.

Älä milloinkaan anna käyttää konetta lasten tai muiden henkilöiden, jotka eivät tunne käyttöohjetta. Alle 16-vuotiaat nuoret eivät saa käyttää konetta. Paikalliset säädökset voivat määrittää käyttäjän vähimmäisiän.

Sisältö

Symboleiden merkitys ..... 43

Turvallisuusohjeet ..... 44

Käyttö....45

Huolto 47

Häiriöiden poistminen 48

Varaosat 48

Takuuehdot 48

Symboleiden merkitys

Varoitus! Lue käyttöohjeet ennen käyttöönottoa!

Pidä sivulliset poissa vaaralli- selta alueelta!

80%

Pysy kaukana muista henki- löistä!

Käytä suo-jalaseja!

Käytä kuulonsuojaimia!

Suojaa laite sateelta!

Sammuta laite ja irrota verkkopis- toke liitäntäjohdon vioittuessa!

Turvallisuusohjeet

Yleistä

• Trimmeri solvetuu ertyisen hyvin nurmikon reuno- jen ja pienten nurmikkoalueiden leikkaamiseen ko- tipuutarhoissa. Trimmeriä ei saisi käyttää yleisissä puutarhoissa, urheilukentillä, kaduilla tms. eikä maa- jaa metsätaloudessa.
• Onnettomuusvaaran vuoksi trimmeriä ei saa käyttää:

– pensaiden ja pensasaitojen leikkaamiseen;
- kukkien leikkaamiseen;
– puutarhajätteiden paloitteluun komostointia varten.

- Henkilöt, joilta puuttuu kokemusta tai osaamista tai fyysisesti, aisteiltaan tai henkisesti vajavaiset henkilöt eivät saa käyttää laitetta muuten kuin turvallisuudesta vastaavan henkilön valvonnassa tai jos laitteen käyttö on opastettu etukäteen.

• Alle 16 vuoden ikäiset eivät saa käyttää laitetta.
• Keskeytä koneen käyttö. jos ihmisiä (erityisesti lapsia) tai kotielämiä tulee sen lähistölle.
• Varmista, ettei työskentelyalueen välittömässä läheisyydessä ole ihmisiä (varsinkaan lapsia) eikä eläimiä. Olet vastuussa vahingoista!
• Käytä työkalua ainoastaan silloin kun näkyvyys on hyvä.
• Käytä konetta vain päivänvalossa tai hyvässä kei-novalaistuksessa.
• Käytä maadoitettua virtalähdettä.
• Älä asenna milloinkaan metallisis leikkuuelementtejä.

Ennen käyttöä

• Ennen kein käynnistät trimmerin, poista leikattavalta alueelta marut, rautalanka jne. Varo leikatessasi nurmikolla olevia vieraita esineitä.
• Kaikki johdot on tarkistettava vaurioiden ja kulumisen varalta. Käytä vain moitteettomassa kunnossa olevia johtoja.
• Laitetta ei saa käyttää, jos turvalaite tai suojus on vaurioitunut.
• Turvallisuussyistä laitteessa saa käyttää vain alku-peräisiä tai valmistajan hyväksymiä varaosia. Muista noudattaa asennusohjeita!
• Katkaise laitteesta virta ja irrota kone päävirtaläh-teestä ennen kuin säädät tai puhdistat sitä tai tarkistat, onko liitäntäjohto sotkeutunut tai vaurioitunut.

- Tarkasta ennen koneen käyttöönottoa tai mahdollisen iskun jälkeen sen mahdolliset kulumat tai vauriot ja anna suorittaa tarvittavat korjaukset.

Kaapeli

- Käytän vain jatkojohtoa, jonka poikkipinta on vähintään 3x1,5mm2 ja pituus enintään 25 m:

• kumivaippaiset johdot vähintään HO7RN-F

• PVC-johdot vähintään HO5 VV-F (tämän tyyppiset johdot eivät sovellu jatkuvaan ul-kokäyttöön -esim. maahan upotettu kaapeli puutarhapistorasian liittämistä varten, lam-pi-pumpun liittämistä varten tai varastointi ulkona)

• Niiden on oltava roiskevesisuojattuja.

• Käytä vikavirtasuojakytkintä (RCD), jonka vikavirta on enintään 30 mA.
• Kiinnitä liitäntäkaapeli vedonpoistimeen. Estä hankautuminen reunoja tai teräviä kulmia vasten. Kaapeli ei saada jäädä puristuksiin oven tai ikkunan väliin. Kytkimiä ei saa poistaa tai ohittaa (esim. kytkinvipua ei saa sitoa kiinni aisaan).

Työskentely

• Pidä kädet ja jalkaterät etäällä leikkausteristä etenkin silloin, kun kytket moottorin toimintaan.
• Varo ettet loukkaa itseäsi siiman katkaisuterässä. Kun olet vetänyt uuden siiman ulos, pidä konetta aina sen normaali työasennossa, ennen kuin käynnistät sen.
• Kun trimmeri käynnistetään, on sen pohja turvallisuussyistä asetettava nurmikkoa vasten.
• Älä pistä käsiäsi pyörivän siiman lähelle.
• Käytä suojalaseja ja kuulosuojaimia!
• Käytä trimmerillä käyttäessäsi aina työhön soveltuvia vaatteita ja tukevia jalkineita.
• Katkaise virta trimmeristä ennen kuin kannat sen seuraavaan työskentelypisteeseen.
• Kun kuljet taaksepäin, varo kompastumista!
• Pidä jatkojohto poissa leikkurin läheltä.
• Jos virtajohto vaurioituu käytön aikana, irrota johto päävirtalähteestä. Älä koske johtoon ennen kuin se on irrotettu päävirtalähteestä.
• Älä jätä trimmeriä ilman valvontaa. Säilytä sitä turvallisesti.

Käytön jälkeen

• Vedä verkkopistoke irti käytön jälkeen ja tarkasta kone vaurioiden varalta.
• Huomio: Katkaistuasi virran trimmeristä leikkuri ei pysähdy heti.
• Odota aina, että leikkuri pysähtyy.
• Sammuta moottori, varmista että leikkuulaite on pysähtynyt ja irrota verkkopistoke pistorasiasta aina ennen huolto- ja korjaustöitä, suojusten poistamista tai siimakelan vaihtoa. Käytä vain alkuperäisiä WOLF-Garten-siimakeloja ja noudata asennusohjeita.

• Leikkuuterää ei saisi puhdistaa juoksevalla vedellä eikä painepesurilla.

• Viallista laitetta saa korjata vain valtuutettu korjaamo tai valmistaja.

• Huolehdi siitä, ettei ilma-aukoissa ole epäpuhtauksia.
• Älä säilytä konetta milloinkaan lasten ulottuvilla.

Jätteenpoisto

Älä hävitä elektronisia laitteita koti-talousjätteen mukana. Kierrätä elek-troniset tavarat, osat ja pakkausmateriaalit ympäristöystävällisesti.

Käyttö

Käyttöajat

• Noudata mahdollisia paikallisia rajoituksia.

Työskentelykulma

GTE 840 - GTE 845 - Blue Power GTE 850 A

Trimmerissä on 4-suuntainen säädettävä työskentelykulma. Sen avulla voit saavuttaa puutarhasi vaikeapääsyisetkin kohdat helposti C.

1. Paina lukitusnäppäintä . ③
2. Säädä haluamasi työskentely kulna c d. Varsi lukittuu kuuluvasti kiinni.

Aidat D

1. Pitele laitetta ylemmästä ja keskikahvasta.
2. Liikuta laitetta puoliympyrässä vartalon etupuo- lella (älä kosketa maanpintaa).

Huomio

• Ihanteellinen työskentelykulma pensasaitojen leikkaamiseen on 30°.
• Couper l'herbe haute lentement et en plusieurs passes.

Reunaleikkaus

Reunaleikkaustoiminta mahdollistaa nurmikon tarkan trimmaamisen sen reunaa pitkin E.

GTE 840 - GTE 845 - Blue Power GTE 850 A

1. Paina salpausnappia 1
2. Käännä leikkuupäätä 90° (leikkuupää loksahtaa kuuluvasti kiinni).
3. Paina salpausnappia ③
4. Säädä työskentelykulma (varsi loksahtaa kuuluvasti kiinni).

GTE 830 B

1. Paina lukitusnappia ①
2. Käännä leikkuupäätä 180° kunnes se loksahtaa kiinni ②.

Pyörät

GTE 845 - Blue Power GTE 850

Pyöriä tulisi käyttää, kun halutaan tasapituinen ja siisti leikkuujälki F. Pyörät sopivat erityisen hyvin reunaleikkaukseen.

- Kokoaminen ja/tai korkeuden säätö kuvien J mukaisesti.

G H

Varren pituuden säätäminen K

GTE 840 - GTE 845 - Blue Power GTE 850

1. Löysää kierreholkki ①
2. Vedä teleskooppivartta ulos, kunnes varren ihanteellinen pituus on saavutettu ②
3. Kierrä kierreholkki takaisin kiinni ③

Keskikahvan säätäminen L

1. Löysää keskikahvan salpausvipu ①
2. Työnnä keskikahva halutulle korkeudelle ②
3. Kiristä salpausvipu ③

Moottorin suojakaari/ohjain ja kasvisuoja

Blue Power GTE 850 M

Moottorin suojakaari suojaa moottoria iskujen tai kolhaisujen aiheuttamilta vaurioilta. Samalla suojakaari toimii ohjaimena ja helpottaa koneen käyttöä ①.

Kasvinsuojelusanka suojaa pensaita, puita ja penkkikasveja.

- Vedä kasvinsuojelusanka pois leikkuupäästä ja lai-ta se takaisin paikalleen kuvan esittämällä tavalla

Reunaleikkauksessa kasvinsuojelusan-gan täytyy olla käännettynä ③

Johdon pujottaminen vedonpoistimeen

N

Ohjauskahvan vedonpoistin estää jatkojohdon tahattoman irtoamisen.

- Ole hyvä ja kiinnitä jatkojohto kuvan osoittamalla tavalla vedonpoistimeen.

Liitäntä pistorasiaan (230 Volt, 50 Hz)

- Liitä laite vain pistorasiaan, joka on varmistettu 10-16 A hitaalla varokkeella (tai LS-kytkin tyyppi B).

Huomio: Jäännösvirran suojain

Nämä suojalaitteet suojaavat kosketuksessa vaurioituneilta johdoilta, eristysvioilta ja tietyissä tapauksissa myös vaurioitumisissa jännitteen alaisena olevilta johdoilta vaikeita loukkaantumisia vastaan.

• Suosittelemme laitteen kytkemistä ainoastaan pistorasiaan, jossa on jäännösvirran suojain ja jonka jäännösvirta on enintään 30 mA.
• Retrofit sarjoja on saatavilla vanhoille asennuksille. Keskustele sähköalan ammattilaisen kanssa

Päälle/pois kytkeminen O

Huomio! Pyörivä siima

Työkalussa on jälkikäyntiä!

Laitteen kytkeminen päälle

- Paina päälle/pois-kytkintä ja pidä se painettuna.

Laitteen kytkemin pois päältä

• Vapauta päälle/pois-kytkin.

Blue Power -painike O

Blue Power GTE 850

Blue Power -painike mahdollistaa sähköä säästävän, ympäristötietoisen ja hiljaisemman työskentelyn pienemmällä kierrosluvulla.

• Paina Blue Power -painiketta moottorin käydessä kierrosluvun pienentämiseksi ②
• Paina Blue Power -painiketta uudelleen moottorin käydessä kierrosluvun suurentamiseksi takaisin ②.

Siiman säätäminen

GTE 840 - GTE 845 - Blue Power GTE 850

• Jos lanka kuluu liian lyhyeksi, katkaise virta. Lanka säätyy automaattisesti.
• Lankaa syöttyy automaattisesti 6-8 mm joka kerran, kun laitteen käynnistää ja pysäyttää. Toistuva tarpeeton käynnistäminen ja pysäyttäminen kuluttaa lankaa.

GTE 830 P

- Paina käynnissä olevaa laitetta kevyesti kovalle alustalle, esim. kivilaatan päällä (n. 3 kg: n voimalla). Laiteesta tulee esiinautomaattisesti n. 2,5 cm siimaa.

Huolto

Puhdistus

Huomio! Pyörivä siima!

Laite liikkuu!

- Irrota aina virtajohto ensin pistorasiasta!

- Trimmeri kestää pitkään, kun poistaa ruohonjään-teen tuuletusaukoista ja laitteen alta ennen käyttöä.

Lankakasetin vaihtaminen

Huomio! Pyörivä siima!

Laite liikkuu!

- Irrota aina virtajohto ensin pistorasiasta!

Ennen virran kytkemistä: pidä trimmeri maan pinnan suuntaisena -- tapaturman vaara.

GTE 840 - GTE 845 - Blue Power GTE 850 Q

1. Paina kumpaakin lukkokielekettä samanaikaisesti ja poista kansi ① . ②
2. Poista Iankakela.
3. Poista mahdollinen lika.
4. Aseta lankakela paikalleen ③
5. Pujota siiman pää neulanpään lävitse 4

Jotta vältät purkautumista vahingossa, pujota uusi siima ennen kuin lataat asennusrei'istä a.

1. Aseta kansi paikalleen niin, että lukkokielekkeet napsahtavat selvästi paikalleen.

GTE 830 R

1. Paina samanaikaisesti kumpaakin lukitsinta voimakkaasti toisiaan vasten ① irrota kelankansi ②.
2. Poista siimakela.
3. Puhdista mahdollisesta liasta.
4. Pujota uuden siimakelan siimanpää kotelonkannessa olevan reiän läpi ja aseta kela paikoilleen _kotelonkanteen ③_.

Varmista, että kiinnität siimakelan paikoilleen kuvan mukaisesti.

1. Aseta kelankansi siimakelan kiinnityskohtaan niin, että molemmat lukitsimet napsahtavat kunnolla kiinni 4.

Käynnistettäessä laite siima katkaistaan oikeaan pituuteen. Käynnistä laite vain sen ollessa työasennossa.

Häiriöiden poistminen

Ongelma Mahdollinen syyt Korjaus
	• Kela on tyhjä. • Asenna uusi kela.
Siiman säätö ei toimi	• Siima on juuttunut kelan sisälle.	• Irrota kela, tarkista siiman kireys ja aseta kela normaalisti paikoilleen.
	• Siima on sulanut ja tarttunut kelan seinä-mään kuumuudesta.	• Poista sulanut siiman osa, tarkista siiman kireys ja aseta kela normaalisti paikoil-leen.
Moottori ei käy	• Verkkojännite puuttuu	• Tarkasta virransyöttö, korjauta se tarvitta-essa ammattisähkömiehellä.
	• Kaapelivaurio Huomio! Liitosjohdon tuottama sähköiskuLiitosjohdon rikkoutuma tai vaurio ei aina laukaise turvavaroketta.• Älä koske liitosjohtoon ennen kuin olet irrottanut pistotulpan pistorasi-asta.	• Vaurioitunut liitosjohto tulee vaihtaa koko-naan uuteen. Liitosjohdon paikkaaminen eristysteipillä on kiellettyä.

Kaikissa muissa ongelmissa on käännyttävä valtuutetun korjaajan puoleen.

Irrota aina virtajohto ensin pistorasiasta!

Varaosat

Tilausnumero Artikkelin nimi Artikkelin kuvaus
7136095 GT-F5 Nailonsiimakela (GTE 830)
49ATS0--650 GT-F10		Nailonsiimakela (GTE 840, GTE 845, Blue Power GTE 850)

Tilaukset koneen myyneestä liikkeestä

Takuuehdot

Takuu kattaa materiaali – ja valmistevikojen osalta varaosat ja työn. Takuuaika ostopäivästä lukien: 2 vuotta. Takuu ei korvaa, jos vika on aiheutunut virheellisestä käytöstä tai huollosta. Takuutapauksissa on otettava yhteys myyjällikkeeseen tai valtuutettuun huoltoliikkeeseen.
