РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PHD 170 C2 PARKSIDE

Превод на оригиналното ръководство за експлоатация

GB MT

Pressure Washer

Преди да прочетете отворете страницата с фигурите и след това се запознайте с всички функции на уреда.

GR

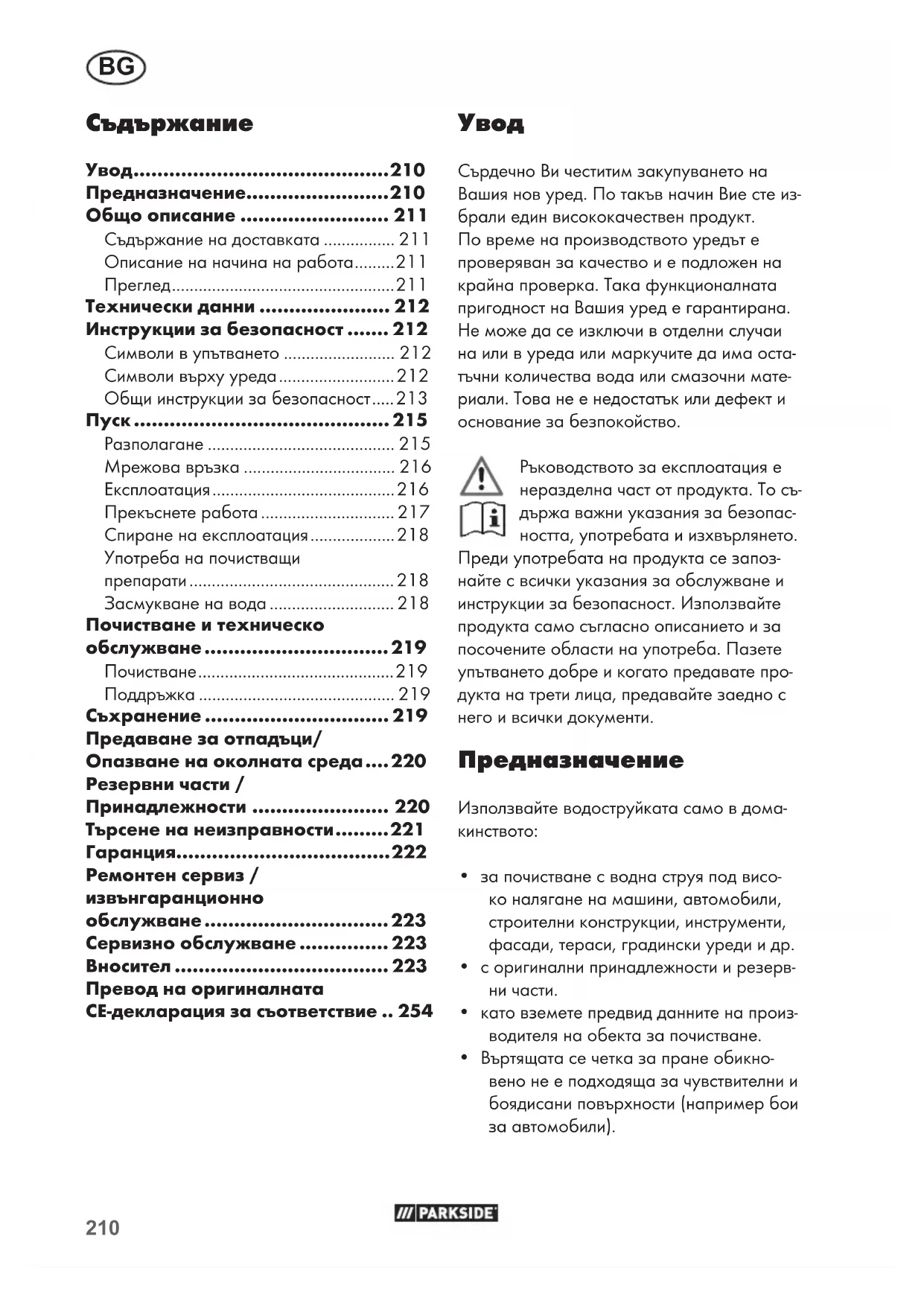

Съдържание на доставката ..... 211

Описание на начина на работа......211

Преглед....211

Технически данни 212

Символи в упътването 212

Символи върху уреда......212

Общи инструкции за безопасност.....213

Пуск 215

Разполагане 215

Мрежова връзка 216

Експлоатация....216

Прекъснете работа 217

Спиране на експлоатация....218

Употреба на почистващи препарати....218

Засмукване на вода 218

Почистване и техническо обслужване......219

Почистване....219

Поддръжка 219

Съхранение ...... 219

Предаване за отпадъци/ Опазване на околната среда....220

Търсене на неизправности......221

Гаранция....222

Ремонтен сервис / извънгаранционно

обслужване 223

Сервизно обслужване ...... 223

Вносител 223

Превод на оригиналната СЕ-декларация за съответствие .. 254

Увод

Сърдечно Ви честитим закупуването на Вашия нов уред. По такъв начин Вие сте избрали един висококачествен продукт.

По време на производството уредът е проверяван за качество и е подложен на крайна проверка. Така функционалната пригодност на Вашия уред е гарантирана. Не може да се изключи в отделни случаи на или в уреда или маркучите да има оста- тъчни количества вода или смазочни мате- риали. Това не е недостатьк или дефект и основание за безпокойство.

Ръководството за експлоатация е неразделна част от продукта. То съдържа важни указания за безопасността, употребата и изхвърлянето.

Преди употребата на продукта се запознайте с всички указания за обслужване и инструкции за безопасност. Използвайте продукта само съгласно описанието и за посочените области на употреба. Пазете упътването добре и когато предавате продукта на трети лица, предавайте заедно с него и всички документи.

Предназначение

Използвайте водоструйката само в домакинството:

- за почистване с водна струя под високо налягане на машини, автомобили, строителни конструкции, инструменти, фасади, тераси, градински уреди и др.

- като вземете предвид данните на производителя на обекта за почистване.

- Въртящата се четка за пране обикновено не е подходяща за чувствителни и боядисани повърхности (например бои за автомобили).

Уредът не е подходящ за стопанска употреба. При стопанска употреба гаранцията изгаря.

Общо описание

Фигури на частите, които са най-важни за функционирането, ще намерите на отварящата се страница.

Съдържание на доставката

Разопаковайте уреда и проверете съдържанието на доставката:

• водоструйка със захранващ кабел
• Бърза връзка за адаптер за градински маркуч (22)
• пистолет за пръскане (14)
• Струйник (3)
• Стандартна варио дюза (25)
• Турбо фреза за замърсявания (26)
• въртяща се четка (21)
• игла за почистване на дюзата (30)
• Муфа на извода за вода (12) и накрайник с цедка (12.1)
• 0,5 | почистващ препарат
• Ръководство за употреба

Описание на начина на работа

Водоструйката почиства с водна струя под високо налягане.

При нужда с добавен почистващ препарат.

Вижте функцията на обслуживащите части от следващите описания.

Спазвайте инструкциите за безопасност.

Преглед

1 Бутон за деблокиране за извита- та дръжка

2 Лък-тип дръжка

3 Струйник

4 маркуч за високо налягане, на- вит на руло

4.1 Водач за маркуч за високо налягане
4.2 Велкро лепенка на маркуча за високо налягане
5 барабана за маркуча
6 ръчка на барабана за маркуча
7 Бутон за деблокиране за дюзата
8 копче за включване/изключване
9 стойка за кабела за свързване с мрежата
10 свързване с мрежата
10.1 Скоба за мрежови захранващ кабел
11 колелца
12 Муфа на извода за вода
12.1 Накрайник с цедка
13 извод за вода
14 пистолет за пръскане
15 Държач за пистолет за пръскане
16 държача за дюзи (не се вижда)
17 Държач за почистващата игла на дюзата (не се вижда)
18 Индикация за работното налягане
19 Лост за включване
20 Копче за блокиране
21 въртяща се четка
22 Бърза връзка за адаптер за гра- дински маркуч
23 Капачка със смукателен маркуч
24 Резервоар за почистващ препарат
25 Стандартна варио дюза
26 Турбо фреза за замърсявания
27 извод за високо налягане
28 Бутон за деблокиране
29 извод за високо налягане за пистолет страна
30 игла за почистване на дюзата
31 почистващ препарат

Технически данни

Водоструйка ...... PHD 170 C2

Консумация на мощност......2400 W

Дълж. на захр. кабел....5 m

Дебит на постъпв. вода

(Q) 330 l/h; 5,5 l/min

Дебит на постъпв. вода макс

(Q max)....500 l/h; 8,3 l/min

Ниво на шума ( L_pA ) ..... 79,9 dB; K_pA = 3 dB

Ниво на силата на шума ( L_WA )

измерено .....92,5 dB; K_WA = 2,18 dB

гарантирано....97 dB

Вибрации ( a_1 ) ..... <2,5 m/s²; K=0,15 m/s²

Вибрации пистолет за пръскане.....3,7 m/s²

Стойностите за шума и вибрациите са определени съгласно EN 60335-2-79:2012.

Този уред е предназначен за работа към електрозахранваща мрежа с капацитет на работния ток в точката на предаване (домашна връзка) от максимум 100 А на фаза.

Потребителят трябва да се увери, че уредът работи само към електрозахранваща мре- жа, която изпълнява това изискване.

Ако е необходимо информация за капацитета на работния ток може да бъде получена от електрозахранващото дружество.

Посочената стойност на вибрациите е измерена по стандартизиран метод на изпитване и може да бъде използвана за сравняване на един електрически инструмент с друг.

Посочената стойност на вибрациите може да се използва за първоначална оценка на излагането на вибрации.

Предупреждение:

Стойността на емисиите по време на действителната употреба на електрическия инструмент може да се различава от посочената стойност в зависимост от начина на употреба на електрическия инструмент.

Опитайте се да поддържате натоварването в резултат на вибрации възможно най-ни-ско. Примерни мерки за намаляване на натоварването от вибрации са носенето на ръкавици при използване на инструмента и ограничението на работното време. При това следва да се вземат под внимание всички етапи на работния цикъл (напр. време, в което електрическият инструмент е изключен, и време, когато е включен, но работи без натоварване).

Този раздел разглежда основните разпоредби за безопасност при работа с водоструйки.

Символи в упътването

Знак за опасност с данни за защита от персонални или материални щети.

Заповеден знак с данни за защита от повреди.

i Указателни знаци с информация за по-добра работа с уреда.

Символи върху уреда

Внимание!

Преди работа се запознайте добре с елементите за обслужване, най-вече с функциите и начина на действие. При нужда попитайте специалист.

Прочетете и спазвайте упътването за експлоатация към уреда!

Внимание! При повреда или срязване на захранващия кабел веднага издърпайте щепсела от контакта.

Уред, който не е подходящ за свързване към инсталацията за питейна вода.

Ниво на защита II (Двойна изолация)

При неправилна употреба водоструйките може да са опасни. Струята не бива да се насочва към

хора, животни, работещо електрическо оборудване или към самия уред.

Работи уреда само в постоянна, никога в хоризонтално положение.

игра за почистване на дюзата

Маркировка върху пре- включвателя за включване/ изключване

Данни за нивото на шума L_WA в dB.

Не изхвърляте електроуредите в би- товите отпадъци.

Общи инструкции за безопасност

• Децата не бива да играят с уреда. Децата трябва да се контролират, за да се гарантира, че те не играят с устройството.
  • Този уред може да се използва

от лица с намалени физически, сетивни или умствени въз- можности или липса на опит и знания, само ако те са под на- блюдение или са били инструк- тирани относно безопасната употреба на уреда и разбират произлизащите от това опас- ности. Деца не трябва да си играят с уреда.

• Лица, които не са запознати с упътването за обслужване, не бива да използват уреда.
• Ръкави под високо наляганечисти не трябва да се използва от лица, които не са обучени.
• При възникване на неизправност или дефект по време на експлоатацията уредът трябва веднага да се изключи и мрежовият щепсел да се издърпа. След това прочетете страница 221 от ръководството за експлоатация за евентуалните причини за неизправността или се свържете с нашия сервизен център.

Работа с уреда

Внимание! Така ще из- бегнете злополуки и наранявания:

При неправилна употреба водоструйките може да са опасни. Струята не бива да се насочва към хора, животни, работещо електрическо оборудване или към самия уред.

• Използвайте уреда само върху равна и стабилна основа.
• Не насочвайте струята към себе си или към други хора, за да почиствате облекло или

BG

обувки.

• За защита от обратно пръскаща вода или замърсявания носете подходящо защитно облекло и защитни очила.
• Не използвайте уреда, ако в обсега се намират други хора, освен ако те не носят защитно облекло.
• Вземете подходящи мерки, за да държите децата далече от работещия уред.
• Изхвърляйте надлежно опаковъчния материал.
• Не използвайте уреда в близост до запалими течности или газове. При неспазване има опасност от пожар или експло-зия-
• Не разпръсквайте горими течности. Има опасност от експлозия.
• При контакт с почиствация препарат изплакнете обилно с чиста вода.
• Съхранявайте уреда на сухо и недостъпно за деца място.
• Децата трябва да са под контрол, за да се гарантира, че не играят с уреда.

Внимание! Така ще из- бегнете повреждане на уреда и евентуално произтичащите от това персонални щети:

• Не работете с повреден, непълно оборудван или преустроен без разрешението на производителя уред. Преди пуск дайте на специалист да провери, дали са налични необходимите електрически защитни мерки.
• Не пускайте уреда в експлоатация, ако захранващият кабел или други важни части като

маркучът за високо налягане или пистолетът за пръскане са повредени.

• Пазете уреда от заледяване и работа на сухо.
• Маркучите за високо налягане, арматурите и съединителите са важни за безопасността на машината. Използвайте само препоръчани от производителя маркучи за високо налягане, арматури и съединители.
• За да се гарантира безопасността на машината, използвайте само оригинални резервни части от производителя или разрешени от производителя резервни части.
• Уредът може да се отваря само от специалист. За ремонт винаги се обръщайте към нашия сервизен център:

Внимание: Така ще из- бегнете злополуки и наранявания от удар от ток:

- Ако използвате удължител, щепсельт и съединителят трябва да са водонепропускливи.

Неподходящите удължители може да са опасни. Има опасност от персонални щети поради удар от ток.

• Пазете електрическите щекерни връзки от влага.
• При опасност от наводнение щекерните връзки трябва да се монтират в участьк, защитен от наводнение.
• Внимавайте напрежението в мрежата да съвпада с данните

от фабричната табелка.

- Свързването с мрежата трябва да се извършва само от опитен специалист и да отговаря на изискванията на IEC 60364-1.

- По възможност включвайте уреда само в контакт със защитно RCD (Residual Current Device) със задействащ ток от не повече от 30 mA.

- Преди всяка употреба проверя- вайте уреда, кабела и щепсела за повреди.

- Ако захранващият кабел на уреда е повреден, той трябва да бъде сменен от производителя или неговия сервис или от лице с подобна квалификация, за да се избегнат рискове.

- Не използвайте кабела, за да издърпате щепсела от контакта. Пазете кабела от нагорещяване, масла и остри ръбове.

- Не носете или закрепвайте уреда за кабела.

- Неподходящите удължаващи кабели могат да бъдат опасни. Ако се използва удължаващ кабел, той трябва да е подходящ за употреба на открито и да се намира над земята. Препоръчително е за целта да се използва кабелна макара, която държи контакта на минимум 60 mm над земята.

Проверете кабела за повреди.

- Преди всички работи по уреда, през почивките или когато не използвате уреда, издърпвайте щепсела от контакта.

- Удължаващите кабели не трябва да имат по-малко сечение от 2 x 2,5 mm².

- Винаги изключвайте мрежовия прекъсвач, когато машината се оставя без наблюдение.

Пуск

Според действащите разпоредби водоструйката никога не бива да работи без разделител на системата от водопроводната мрежа за питейна вода. Трябва да се използва подходящ разделител на системата съгласно EN 12729 тип ВА.

Водата, преминала през разделителя на системата, не е годна за пиене.

Разделител на системата може да се закупи от специализираните магазини.

Системен разделител (възвратен клапан) предотвратява обратния поток на вода и почистващ препарат в тръбопровода за питейна вода.

- Използвайте стандартен 1/2 " градински маркуч с дължина най-малко 5 м за подаване на водата. Дължина от 30 м не трябва да се превишава.

- Използвайте уреда на извод за битова вода с дебит мин. 500 l/h.

Смукателен маркуч с филтърен кош (не се съдържа в обхвата на доставта)

Разполагане

Когато извитата дръжка (2) е изтеглена, можете спокойно да плъзгате уре- да по колелцата.

- Изтегляне на дръжката: Издърпайте дръжката (2) нагоре. - Прибиране на дръжката:

Натиснете бутона за освобождаване на дръжката (1) и натиснете дръжката (2) надолу.

1. Поставете уреда вертикално върху стабилна равна повърхност.

2. Пъхнете маркуча за високо налягане (4) през отвора за маркуча за високо налягане (4.1).

BG

1. Фиксирайте извода за високо налягане за страната на пистолета (29) в извода за високо налягане (27) на пистолета (14). Внимавайте маркуча да не влезе през извитата дръжка (2), за да не възпрепятства извитата дръжка (2).

2. Свържете захранващия маркуч към во- допровода и оставете водата от другия край на захранващия маркуч да изтича без мехурчета, за да обезвъздушите захранващия маркуч. Затворете крана за вода.

3. Поставете накрайника цедка (12.1) в извода за водата (13).

4. Монтирайте муфата на извода за вода (12) към извода за вода (13).

5. С помощта на бързата връзка с адаптер за градински маркуч (22) свържете съединителния маркуч с муфата (12) и извода за вода (13) на уреда.

6. Свържете чрез вкарване и завъртане (байонетна връзка) струйника (3) с пистолета за пръскане (14).

7. Ако е монтиран струйникът (3), свържете по избор стандартната дюза с про-менлива струя (25) или турбо-фрезата за замърсяване (26) чрез свързване със струйника (3). Приставките се фиксират. За да отстраните приставките, натиснете страничната блокировка (7) върху предния край на струйника (3) и издърпайте приставката напред.

8. Въртящата се миеща четка (21) се свързва директно с пръскащия пистолет (14) чрез вкарване и завъртане (байонетна връзка). По принцип тя се използва без упражняване на натиск. Почистващата функция е резултат от въртеливото движение и водния поток. При липса на воден поток, четката за миене не се върти.

Чрез завъртане на върха на дюзата на стандартната варио дюза (25) наляво, можете да увеличите ширината на струята. Чрез завъртане на върха на дюзата надясно, можете да намалите ширината на струята.

Използвайте извитата дръжка (2) само във връзка с колелата (11) за придвижване на уреда. За повдигане и носене на уреда вкарайте извитата дръжка (2) до упор в уреда и използвайте извитата дръжка като дръжка за носене.

Мрежова връзка

Закупената от Вас водоструйка вече е оборудвана с щепсел с предпазен контакт. Уредът е предназначен за свързване към защитен контакт с дефектнотокова защита (Residual Current Device) с 230 V\~ 50 Hz.

Въведете уреда в експлоатация едва след проверка на всички горепосочени точки.

1. Уверете се, че акумулаторната ръчна прахосмукачка е изключена от превключвателя за включване/изключване (8).

2. Включете захранващия щепсел в контакта.

Експлоатация

Имайте предвид отблъскващата сила на водната струя. Осигурете си стабилна стойка и дръжте през цялото време пръскащия пистолет (14) здраво. В противен случай можете да нараните себе си или други хора.

Никога не работете с уреда със затворен кран за вода. Работа на сухо води до повреда на уреда.

1. Отворете крана за вода докрай.
2. Включете уреда от превключвателя за включване/изключване (8). Винаги включвайте уреда само след като сте свързали всички водопроводни тръби и те са херметични.

Двигателят се включва до създаване на необходимото налягане. След натрупване на налягане двигателят се изключва.

1. Натиснете лоста за активиране (19) на пистолета за пръскане (14). Дюзата работи с налягане и двигателят ще се включи отново.

Освобождаването на лоста за активиране (20) предизвиква изключване на уреда. Високото налягане в системата се запазва.

- Турбо фрезата за замърсявания (26) с въртящата си водна струя е подходяща специално за работа с нисък разход на вода.

- Стандартната варио дюза (25) с плоската си струя е особено подходяща за замърсявания на почистване на повърхности.

Чрез завъртане на върха на дюзата наляво увеличавате налягането. Чрез завъртане на върха на дюзата надясно намалявате налягането.

- Въртящата се водна четка (21) по принцип се използва без упражяване на натиск. Почистващата функция е резултат от въртеливото движение и водния поток. При липса на воден поток, четката за миене не се върти.

При нехерметичности във водната система, изключете уреда веднага чрез превключвателя за включване/изключване (8) и изключете уреда от мрежата от захран-ващия кабел.

Има опасност от токов удар! Започнете отново със свързването към водоподаването (вижте „Пускане в експлоатация-монтаж“ от точка 3).

Ако все още има въздух в уреда, моля процедирайте, както следва:

Обезвъздушете захранващия маркуч:

1. Отстранете бързата връзка с адаптер за градински маркуч (22) от муфата на извода за вода (12) и отворете крана, докато водата започне да излиза без мехурчета.
2. Затворете крана за вода.
3. С помощта на бързата връзка с адаптер за градински маркуч (22) свържете захранващия маркуч с муфата и извода за вода (12) на уреда.
4. Отворете крана за вода докрай.

Обезвъздушаване на уреда:

1. Включете уреда от превключвателя за включване/изключване (8), докато се натрупа налягане.
2. Изключете уреда от превключвателя за включване/изключване (8).
3. Натиснете лоста за активиране (19) на пистолета за пръскане, докато се натрупа налягане.
4. Повторете стъпки 5. до 7. няколко пъти, докато в уреда няма повече въздух.

- По избор можете да блокирате или деблокирате лоста за включване (19) на пистолета (14) чрез натискане на копчето за блокиране (20).

Чрез заключването на лоста за активиране, предотвратявате неволно стартиране на уреда.

Прекъснете работа

• Освободете лоста за активиране (19) на пистолета за пръскане (14).
• Изключете превключвателя за включване/изключване (8) при по-продължителни прекъсвания на работа.

Ако уредът падне, изключете уреда веднага чрез превключвателя за включване/изключване (8) и изключете

uredа от мрежата чрез кабела за включване в мрежата. Има опасност от токов удар! Сега приведете отново уреда във вертикално, изправено положение. Изчакайте около пет минути за вашата собствена безопасност, докато не включите отново електрозахранването.

Спиране на експлоатация

1. След работа с почистващи препарати, изплакнете системата с чиста вода, като впръскате чиста вода.
2. Освободете лоста за активиране (19) на пистолета за пръскане (16).
3. Изключете уреда от превключвателя за включване/изключване (8). Изключете захранващия щепсел.
4. Затворете крана за вода.
5. Изключете водоструйката от водоснабдяването.
6. Натиснете лоста за активиране (19) на пистолета за пръскане (14), за да освободите съществуващото налягане в системата.

Употреба на почистващи препарати

Този уред е разработен за употреба с неутрален почистващ препарат на базата на биоразградими анионни повърхностно активни вещества. Използването на други почистващи препарати или химически субстанции може да повлияе отрицателно на безопасността на уреда и да доведе до повреди. Такива повреди на устройството не се покриват от гаранцията. Можете да получите почистващи препарати от нашия онлайн магазин.

Пълнене/източване на почистващия препарат:

• За да ползвате почистващ препарат, в резервоара за почистващ препарат (24) трябва да има такъв.
• За да извадите резервоара за почистващ препарат (24), го хванете от страни и го избутайте нагоре. Сега можете да извадите резервоара за почистващ препарат от водоструйката от долния му и страничния му водач. За целта махнете смукателния маркуч с капачката (23) от отвора на резервоара за почистващ препарат. Те остават на водоструйката.
• За да върнете резервоара за почистващ препарат (24) на мястото му, процедирайте в обратна последователност.

Работно указание за стандартната варио дюза: Използвайте стандартната варио дюза (25) в режим на ниско налягане (завъртяна изцяло надясно) и почистващият препарат ще бъде засмукван автоматично.

Колкото повече завъртате дюзата наляво, толкова по-малко почистващ препарат се засмуква. По този начин преминавате към режим на високо налягане.

Работно указание за въртящата се миеща четка: Въртящата се миеща четка (21) работи в режим на ниско налягане, при което почистващият препарат се засмуква автоматично.

Засмукване на вода

- Уредът може да работи и без да е свързан с водопровода посредством функцията за засмукване на вода (напр. от варел с дъждовна вода). Тази функция се използва само със смукателен маркуч, който има филтър.

Самият уред не бива да се потапя в открития воден резервоар. Съществува опасност от щети за хора чрез токов удар.

Не засмуквайте вода от естествени места на събиране. Съществува опасност от замърсяване чрез връщане на почистващи препарати.

1. Вкарайте смукателния маркуч с филтърна кошница върху муфата на водната връзка (12) с вложката с цедка (12.1) на извода за вода (13) на уреда.

2. Окачете края с филтърния кош в съда за събиране на вода (например дъждовна варел). Уверете се, че имате достаточно вода и сигурно водоснабдяване.

1. Отстранете струйника (3) от пистолета за пръскане (14). Натиснете лоста за активиране (19) на пистолета за пръскане (14) и след това включете уреда.

2. Уредът започва да смуче вода и може да изпусне въздух.

3. Ако в уреда вече няма въздух, можете да освободите лоста за активиране (19) на пистолета за пръскане (14). Можете да свържете избрания от вас на- крайник с пистолета за пръскане (14).

Уредът не трябва да се намира по- високо от мястото за водовземане.

Почистване и техническо обслужване

Преди всички работи изключвайте уреда от контакта. Това включва свързването към водоснабдяването или опит за отстраняване на течове. Съществува опасност от токов удар или опасност от нараняване чрез подвижни части.

Почистване

Не измивайте уреда с вода и не го почиствайте под течаща вода. Съществува опасност от токов удар и уредът може да се повреди.

Поддържайте уреда винаги чист. Не използвайте почистващи препарати или разтворители.

- Поддържайте вентилационните отвори чисти и свободни.

- Почиствайте уреда с мека четка или влажна кърпа.

- Ако стандартната варио дюза (25) е замърсена или запушена, можете да отстраните чуждото тяло в дюзата с иглата за почистване на дюзи (30). Изплакнете допълнително стандартната варио дюза с вода, за да отстраните чуждото тяло.

- Почистете вложката с цедка (12.1) под течаща вода.

Поддръжка

Водоструйката не се нуждае от поддръжка.

Поверете извършването на работите, които не са описани в това ръководство, на нашия сервизен център. Използвайте само оригинални части. Съществува опасност от нараняване.

Съхранение

- Изпразнете водоструйката напълно от водата.

Изключете уреда от водоснабдяването. Включете водоструйката от превключвателя за включване/изключване (8) за максимум 1 минута, докато спре да тече вода в пистолета за пръскане (14)

или в накрайниците (2/18/24). Изключете уреда.

• Съхранявайте всички накрайници (21/25/26) изправени, със свързващата част надолу.
• Водоструйката и аксесоарите ще бъдат унищожени от замръзване, ако не бъдат напълно източени от водата.
• Съхранявайте уреда и аксесоарите в помещение, където няма опасност от замръзване.
• Навийте маркуча за високо налягане (4) на барабана за маркуча (5) и го осигурете с помощта на Велкро лепенката върху маркуча за високо налягане (4.2).
• Съхранявайте мрежовия захранващ кабел (10) в предвидената за целта стойка (9). Използвайте скобата за мрежовия захранващ кабел (10.1), за да предотвратите развиване на мрежовия захранващ кабел (10).

Предаване за отпадъци/ Опазване на околната среда

Предайте уреда, принадлежностите и опаковката за екологосъобразно рециклиране.

Не изхвърляте електроуредите в би- товите отпадъци.

- Остатъците от веществата трябва да бъдат отстранявани според Директива 2008/98/ЕО относно отпадъците както и според националните и регионални наредби. За това вещество не може да бъде назначен номер на кода за отпадъци според Европейския каталог на отпадъците (списък на отпадъците), тъй като едва тяхната употреба от потребит ля определя класифицаренето им. Номерът на кода на отпадъците се определя в рамките на ЕО като се съгласува с фирмата за отстраняване на отпадъците.

• Незамърсените опаковки могат да се дадат за рециклиране.
• Неподлежащите на почистване опаковки да се изхвърлят като материала.
• Предайте уреда на пункт за вторични суровини. Използваните пластмасови и метални части могат да бъдат разделени по видове и така да бъдат предадени за рециклиране. За целта попитайте наши сервизен център.

Ако имате проблеми с поръчката, използвайте формуляра за контакт. Ако имате други въпроси, обърнете се към „Сервизно обслужване“ (вж. страница 223).

3 стоманена тръба 91105892
14 пистолет за пръскане 91105893
21 въртяща се четка....91103750
22 Бърза връзка за адаптер за градински маркуч 91097401
24 Резервоар за почистващ препарат, цял....91105898
25 Стандартна варио дюза....91105895
26 Турбо фреза за замърсявания 91105894
31 почистващ препарат (URM 500) 30990010

Търсене на неизправности

Проблем Възможна причина Отстраняване на неизправността
Силни колебанияв налягането	Стандартната варио дюза (25) е замърсена	Изплакнете стандартната варио дюза (25) с вода. Ако е необходимо, почистете отвора на дюзата с игла (виж глава Почистване).
	Запушване на стандартна-та варио дюза (25)	Свалете стандартната варио дюза (25) и се уверете, че водата излиза безпрепят-ствено от пръскация пистолет (14). Сле-дователно уредът работи безупречно.Почистващата турбо фреза (26) и вър-тящата се миеща четка (21) обикновено не се запушват.
Уредът не работи	Копчето за включване/из-ключване е изключено (8)	Проверете копчето за включване/из-ключване
	Повреден захранващ кабел	Проверете захранващия кабел за по-вреди.При нужда дайте захранващият кабел за смяна от специалист.
	Неправилно захранване с напрежение	Проверете електрическия уред за съответствие с данните върху фабричната табелка
В уреда няманалягане	Във водоструйката има въздух	Включете уреда без маркуч за високо налягане, докато на извода за високо налягане започне да излиза вода без мехурчета
	Спад на налягането в тръбопровода	Проверете водозахранването
Неуплътненостивъв водната сис-тема	Връзките не са монтирани правилно	Изключете уреда и го разединете от мрежата. Свържете уреда отново с водопровода (вж. „Пуск-инсталация“)

Гаранция

Уважаеми клиенти,

за този уред получавате 3 години гаран- ция от датата на покупката. В случай на несъответствие на продукта с договора за продажба Вие имате законно право да предявите рекламация пред продавача на продукта при условията и в сроковете, определени в глава трета, раздел II и III и глава четвърта от Закона за предоставяне на цифрово съдържание и цифрови услуги и за продажба на стоки (ЗПЦСЦУПС)*.

Вашите права, произтичащи от посочените разпоредби, не се ограничават от нашата по-долу представена търговска гаранция, не са свързани с разходи за потребителите и независимо от нея продавачът на продукта отговаря за липсата на съответствие на потребителската стока с договора за продажба съгласно ЗПЦСЦУПС.

Гаранционни условия

Гаранционният срок е 3 години от датата на получаване на стоката. Пазете добре оригиналната касова бележка. Този документ е необходим като доказателство за покупката. Ако в рамките на три години от датата на закупуване на този продукт се появи дефект на материала или производствен дефект, продуктът ще бъде безплатно ремонтиран или заменен. Гаранцията предполага в рамките на тригодишния гаранционен срок да се представят дефектният уред, касовата бележка (касовият бон), както и всички други документи, установяващи наличието на дефект и писмено да се обясни в какво се състои дефектът и кога е възникнал. Ако дефектът е покрит от нашата гаранция, Вие ще получите обратно ремонтирания или нов продукт. В случай на замяна на дефектна стока първоначалните гаранционен срок и гаранционни условия се запазват. В случай на ремонт на дефектна стока, срокът на ремонта се прибавя към гаранционния срок. За евентуално наличните и установени повреди и дефекти още при покупката трябва да се съобщи веднага след разопаковането. Евентуалните ремонти след изтичане на гаранционния срок са срещу заплащане.

Ремонтът или замяната на продукта не пораждат нова гаранция.

Обхват на гарантията

Уредът е произведен грижливо според строгите изисквания за качество и добросъ-вестно изпитан преди доставка. Гаранцията важи за дефекти на материала или производствени дефекти. Гаранцията не обхваща консумативите, както и частите на продукта, които подлежат на нормално износване, поради което могат да бъдат разглеждани като бързо износващи се части (например Резервоар за почистващ препарат, цял) или повредите на чупливи части (например прекъсвачи). Гаранцията отпада, ако уредът е повреден поради неправилно използване или в резултат на неосъществяване на техническа поддръжка. За правилната употреба на продукта трябва точно да се спазват всички указания в упътването за експлоатация. Предназначение и действия, които не се препоръчват от упътването за експлоатация или за които то предупреждава, трябва задължително да се избягват. Продуктът е предназначен само за частна, а не за професионална употреба. При злоупотреба и неправилно третиране, употреба на сила и при интервенции, които не са извършени от клона на нашия оторизиран сервис, гаранцията отпада.

Процедура при гаранционен случай

За да се гарантира бърза обработка на Вашия случай, следвайте следните указания:

- За всички запитвания подгответе касовата бележка и идентификационния номер (IAN 373767_2204) като доказателство за покупката.

• Вземете артикулния номер от фабричната табелка.
• При възникване на функционални или други дефекти първо се свържете по телефона или чрез имейл с долупосочения сервисен отдел. След това ще получите допълнителна информация за уреждането на Вашата рекламация.
• След съгласуване с нашия сервис можете да изпратите дефектния продукт на посочения Ви адрес на сервиса безплатно за Вас, като приложите касовата бележка (касовия бон) и посочите писмено в какво се състои дефектът и кога е възникнал. За да се избегнат проблеми с приемането и допълнителни разходи, задължително използвайте само адреса, който Ви е посочен. Осигурете изпращането да не е като експресен товар или като друг специален товар. Изпратете уреда заедно с всички принадлежности, доставени при покупката, и осигурете достаточно сигурна транспортна опаковка.

Ремонтен сервис / извънгаранционно обслужване

Ремонти извън гаранцията можете да възложите на клона на нашия сервис срещу заплащане. Той с удоволствие ще Ви направи предварителна калкулация. Можем да обработваме само уреди, които са достатьчно опаковани и изпратени с платени транспортни разходи.

Внимание: Изпратете Вашия уред на кло- на на нашия сервис почистен и с указание за дефекта.

Уредите, предмет на извънгаранционо обслужване, изпратени с неплатени транспортни разходи – с наложен платеж, като експресен или друг специален товар – не се приемат.

Ние ще извършим безплатно изхвърлянето на изпратените от Вас дефектни уреди.

Сервизно обслужване

BG България Тел.: [phone] Е-мейл: [e-mail] IAN 373767_2204

Вносител

Моля, обърнете внимание, че следващият адрес не е адрес на сервиса. Първо се свържете с горепосочения сервизен център.

Гризэли Туулс ГмбХ & Ко.КГ

* Като физическо лице – потребител, независимо от настоящата търговска гаранция, Вие се ползвате от правата на законовата гаранция, предоставена от Закона за предоставяне на цифрово съдържание и цифрови услуги и за продажбата на стоки /ЗПЦСЦУПС/. По-специално Вие имате право при несъответствие на стоката да бъде извършен ремонт или замяна по Ваш избор, освен ако това е невъзможно или е свързано с непропорционално големи разходи за продавача. Вие имате право на пропорционално намаляване на цената или на разваляне на договора при наличие на условията на чл. 33, ал. 3 от ЗПЦСЦУПС. Условията и сроковете на законовата гаранция са регламентирани в глава трета, раздел II и III и в глава четвърта на ЗПЦСЦУПС

Περιεχόμενα

Εισαγωγή......224

Χρήση 224

	Превод на оригиналнатаСЕ-декларация за съответствие
С настоящото потвърждаваме, чеВодоструйкасерия PHD 170 C2Сериен номер 000001 - 409000отговаря на действащите ЕС-директиви в съответната им валидна редакция:
2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC2011/65/EU* & (EU) 2015/863
За да се гарантира съответствие, са приложени следните хармонизирани норми и национални норми и разпоредби:
EN 60335-1:2012/A15:2021 • EN 60335-2-79:2012 • EN 62233:2008EN IEC 55014-1:2021 • EN IEC 55014-2:2021EN IEC 61000-3-2:2019/A1:2021 • EN IEC 61000-3-11:2019 • EN IEC 63000:2018
Допълнително съгласно директивата за шумовите емисии 2000/14/EC се потвърждава:Ниво на шума:Гарантирано: 97 dBИзмерено: 92,5 dBПриложен метод за оценка на съответствието съгласно Приложение V / 2000/14/EC
Цялата отговорност за изготвянето на тази Декларация за съответствие се носи от производителя:
CE Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany30.09.2022	Christian Frankпълномощник за документацията

* Гореописаният предмет в декларацията отговаря на разпоредбите на Директива 2011/65/EC на Европейския парламент и на Съвета от 8 юни 2011 г. относно ограничението на употребата на определени опасни вещества в електрическото и електронното оборудване
