NÁVOD K OBSLUZE PHD 170 C2 PARKSIDE

Vysokotlakový čistič

Překlad originálního provozního návodu

DK

Højtryksrenser

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

SK

Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.

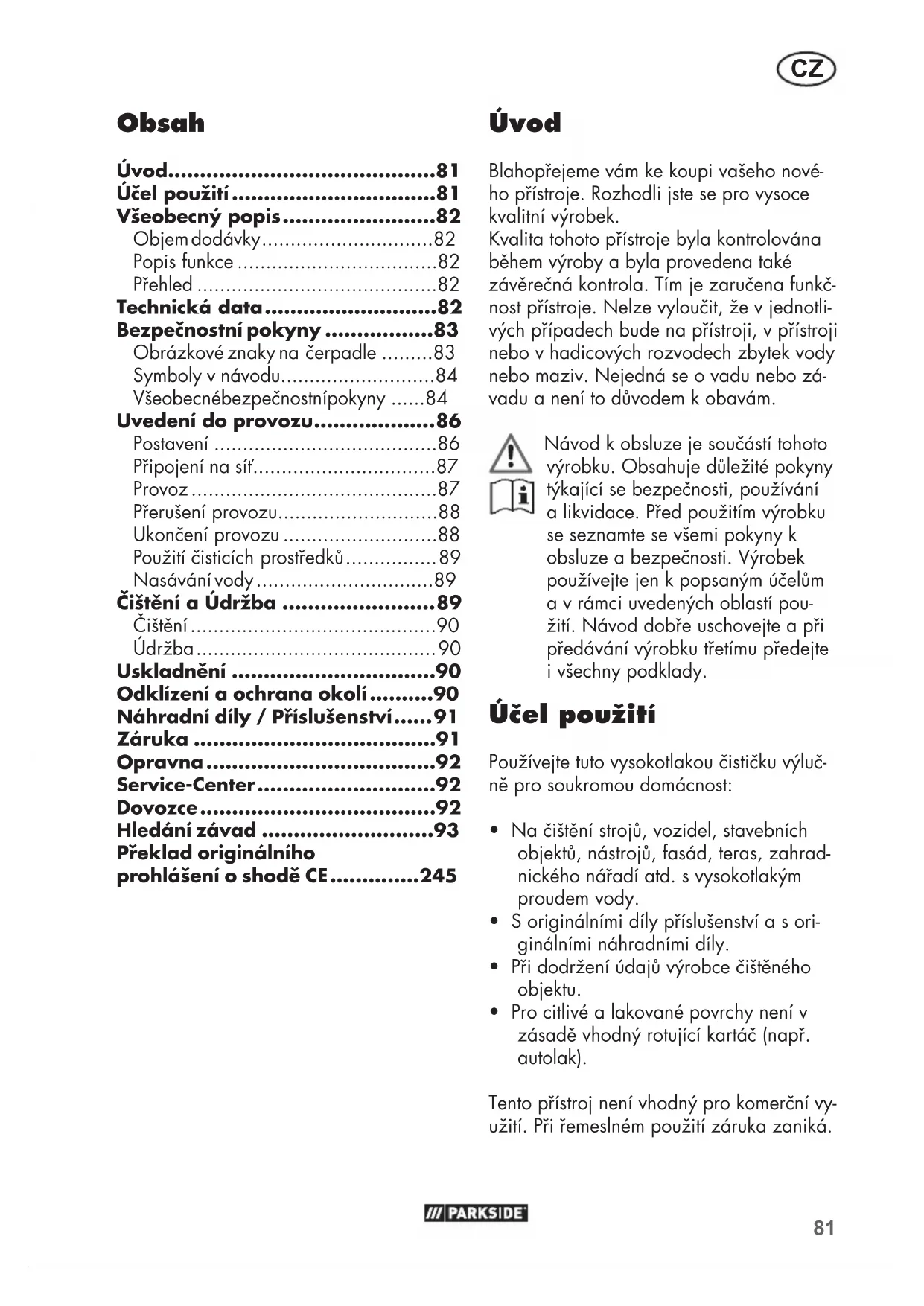

Účel použití......81

Všeobecný popis......82

Objem dodávky....82

Popis funkce 82

Přehled 82

Technická data....82

Bezpečnostní pokyny ......83

Obrázkové znaky na čerpadle .....83

Symboly v návodu....84

Všeobecnébezpečnostnípokyny .....84

Uvedení do provozu......86

Postavení 86

Připojení na síť......87

Provoz 87

Přerušení provozu....88

Ukončení provozu 88

Použití čisticích prostředků 89

Nasávání vody 89

Čištění a Údržba ......89

Čištění 90

Údržba....90

Uskladnění 90

Odklízení a ochrana okolí......90

Náhradní díly / Příslušenství.....91

Záruka 91

Opravna....92

Hledání závad ......93

Překlad originálního

prohlášení o shodě CE......245

Úvod

Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek.

Kvalita tohoto prístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost prístroje. Nelze vyloučit, že v jednotlivých prípadech bude na prístroji, v prístroji nebo v hadicových rozvodech zbytek vody nebo maziv. Nejedná se o vadu nebo závadu a není to důvodem k obavám.

Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití. Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.

Účel použití

Používejte tuto vysokotlakou čističku výlučně pro soukromou domácnost:

• Na čištění strojů, vozidel, stavebních objektů, nástrojů, fasád, teras, zahradnického nářadí atd. s vysokotlakým proudem vody.
• S originálními díly příslušenství a s originálními náhradními díly.
• Při dodržení údajů výrobce čištěného objektu.
• Pro citlivé a lakované povrchy není v zásadě vhodný rotující kartáč (např. autolak).

Tento přístroj není vhodný pro komerční vy- užití. Při řemeslném použití záruka zaniká.

Všeobecný popis

Zobrazení nejdůležitějších funkčních dílů najdete na rozkládací straně.

Objem dodávky

Vybalte tento nástroj a zkontrolujte objem dodávky:

• Vysokotlaká čistička s přípojným vedením k elektrické síti
• Rychlospojka pro adaptér zahradní hadice (22)
• Stříkací pistole (14)
• trubkový nástavec (3)
• standardní tryska Vario (25)
• turbo fréza na nečistoty (26)
• Rotační kartáče (21)
• Jehla k čištění trysky (30)
• spojka připojení vody (12) a vložka sítá (12.1)
• Čisticí prostředek 0,5 l
• Návodu k obsluze

Obalový materiál rádně zlikvidujte.

Popis funkce

Vysokotlaký čistič čistí pomocí vodního paprsku, a to podle vaší volby bud'v oblasti vysokotlaku nebo nízkotlaku.

V prípadě potřeby s prídáním čisticích prostředků.

Funkci obslužných dílů si prosím zjistěte z následujících popisů. Dbejte na bezpečnostní pokyny.

Přehled

1 odblokovací tlačitko, třmenová rukojeť

2 Trmenová rukojet
3 trubkový nástavec
4 Vysokotlaká hadice a hadicový buben

4.1 vedení pro vysokotlakou hadici

4.2 suchý zip na vysokotlaké hadici

5 Buben na hadice

6 Klika pro buben na hadice

7 odblokovací tlačítko, tryska

8 Vypínač

9 Držák na síťový přívod

10 Sítový přívod

10.1 spona síťového připojovacího vedení

11 Kola
12 spojka připojení vody
12.1 vložka síta
13 Přívod vody
14 Stříkací pistole
15 Držák na stříkací pistoli
16 Držák na trysky (není vidět)
17 držák jehly na čištění trysek (není viditelný)

18 indikace provozního tlaku

19 Zapínací páka

20 Blokovací knofl ík

21 Rotační kartáče

22 Rychlospojka pro adaptér zahradní hadice

23 uzavírací víčko s nasávací hadicí

24 nádrž na čisticí prostředek

25 standardní tryska Vario

26 turbo fréza na nečistoty

27 Vysokotlaká přípojka

28 Odblokovací tlačítko

29 Vysokotlaká přípojka na straně pistole

30 Jehla k čištění trysky

31 Čistící prostředek

Technická data

Vysokotlaký čistič ..... PHD 170 C2

Jmenovité vstupní napětí....230 V\~, 50 Hz

Příkon 2400 W

Délka sítóvého kabelu....5 m

Délka síťový přívod......10 m

Hmotnost.... 11,4 kg

Ochranná třída...... □ II

Druh ochrany....IPX5

Dimenzovaný tlak/pracovní tlak

(p)....11,5 MPa

Max. přípustný tlak (p max)...... 17 MPa

Max. tlak přítoku (p in max) ..... 0,8 MPa

Max. přívodní teplota (T in max) ..... 40 °C

Dodávané množství vody

(Q)....330 l/h; 5,5 l/min

Max. dodávané množství vody

(Q max)....500 l/h; 8,3 l/min

Úroveň akustického výkonu ( L_WA )

měřená ..... 92,5 dB; K _WA = 2,18 dB

zaručená 97 dB

Vibrace (a_h) ..... < 2,5m / s^2 ; K = 0,15m / s^2

Vibrace Stříkací pistole ....3,7 m/s²

Hodnoty hluku a vibrací byly zjištěny podle normy EN 60335-2-79:2012.

Tento přístroj je určen k provozu v napájecí síti s kapacitou provozního proudu v místě přenosu (domácí připojení) maximálně 100 A na fázi.

Uživatel musí zajistit, že přístroj je provozován pouze v napájecí síti, splňující tento požadavek.

V případě potřeby lze informace o kapacitě provozního proudu získat u místní energetické společnosti.

Uvedená hodnota emisí vibrací byla změřena podle normovaného zkušebního postupu a může se použít ke srovnání jednoho elektrického nářadí s jiným.

Uvedená hodnota emisí vibrací se může použít také k odhadnutí přerušení funkce.

Výstraha:

Hodnota emisí vibrací se může během skutečného používání elektrického nářadí lišit od uvedené hodnoty, v závislosti na způsobu, kterým se elektrické nářadí používá.

Dle možnosti se snažte udržet co nejnižší zatížení, způsobené vibracemi. Příklady opatření ke snížení

zatížení, způsobeno vibracemi, je nošení rukavic při použití nástroje a omezení pracovní doby. Přitom se musí brát v úvahu všechny části pracovního cyklu (například doby, během kterých je elektrický nástroj vypnutý, a ty, ve kterých je sice zapnutý, ale běží bez zátěže).

Bezpečnostní pokyny

Tento odsek pojednává o základních bezpečnostních předpisech při práci s vysokotlakou čističkou.

Obrázkové znaky na čerpadle

Pozor!

Před zahájením práce se dobře seznamte se všemi ovládacími elementy, zejména s funkcemi a činnosti. Informujte se případně u odborníka. Čtěte a dbejte na příslušný návod k obsluze přístroje!

Pozor! Při poškození anebo přeseknutí síťového kabelu ihned vytáhněte zástrčku ze síťové zásuvky. Zástrčku ze zásuvky vytáhněte také při připojení na přívod vody, nebo pokud potřebujete odstranit netěsnosti.

Přístroj není určen k připojení k zařízení k zásobování pitnou vodou.

Ochranná třída (dvojitá izolace)

Vysokotlaké čističky mohou být při nesprávném používání nebezpečné. Jejich proud vody nesmí být namířený na osoby, zvířata, na aktivní elektrickou výstroj anebo na samotný tento nástroj.

Přístroj používejte pouze ve stojaté poloze, nikdy položený.

Jehla k čištění trysky

označení na zapínači/vypínači

Hladina akustického výkonu

Elektrické prístroje nepatří do domácího odpadu

Symboly v návodu

Výstražné značky s údaji pro zabránění škodám na zdraví anebo věcným škodám.

Příkazové značky s údaji pro prevenci škod.

Informační značky s informacemi pro lepší zacházení s nástrojem.

Všeobecné bezpečnostní pokyny

• Zařízení není vhodné pro používání dětmi. Děti by měly být pod dozorem, aby bylo zajištěno, že si nehrají s přístrojem.
• Tento prístroj smí používat použít osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo mající nedostatek zkušeností a znalostí, pokud je na ně dohlíženo nebo byly ohledně bezpečného používání prístroje poučeny a chápou

nebezpečí z něj vyplývající.

- Osoby, které nejsóu óbeznámeny s návodem k použití, nesmí toto zařízení používat.

- Vysokotlaké čističe nesmí být užíván osobami-vyškolené.

- V případě výskytú poruchy nebo závady během provozu je nutné přístroj ihned vypnout a vytáhnout zástrčku. Poté si přečtěte stranu 93 návodu k obsluze ohledně možných příčin poruchy nebo kontaktujte naše servisní centrum.

Práce s tímto zařízením

Pozor: Takto zabráníte nehodám a poraněním:

Vysokotlaké čističky mohou esprávném používání nebezpeč- né. Jejich proud vody nesmí být namířený na osoby, zvířata, na ak- tivní elektrickou výstroj anebo na samotný tento nástroj.

• Přístroj používejte pouze postavený na rovné a stabilní podložce.
• Nemířte za účelem čištění oděvu anebo obuvi, proudem vody na sebe anebo na jiné osoby.
• K ochraně před zpětně stříkající vodou nebo nečistotou noste vhodný ochranný oděv a ochranné brýle.

• Nepoužívejte tento nástroj, když se v akčním rádiu na-chází jiné osoby, ledaže by nosily ochranný oděv.

• Provedte vhodná opatření na to, aby se děti nepřiblížily k tomuto zařízení, nacházejícím v provozu.

• Nepoužívejte toto zařízení v blízkosti zápalných tekutin anebo plynů. Při nedbání na toto, existuje nebezpečí požáru anebo exploze.
• Pokud přijdete do styku s čisticími prostředky, opláchněte se dostatečným množstvím čisté vody.
• Nerozstříkujte žádné hořlavé kapaliny. Hrozí nebezpečí exploze.
• Uložte toto zařízení na suchém místě a mimo dosahu dětí.
• Na děti se má dohlížet, aby se zajistilo to, že si nebudou hrát s nástrojem.

Pozor! Takto zabráníte škodám na zařízení a případně škodám na osobách, které z těchto škod vyplývají:

• Nepracujte se zařízením poškozeným, neúplným anebo přestavěným bez souhlasu výrobce. Nechte před uvedením do provozu odborníkem zkontrolovat to, jsou-li požadovaná elektrická ochranná opatření k dispozici.
• Přístroj neuvádějte do provozu, pokud je sítové přívodní vedení, přívod vody a jiné důležité části jako vysokotlaká hadice nebo stříkací pistole poškozená nebo netěsná.
• Chraňte tento nástroj před mrazem a nepřipouštějte chod nasucho.
  • Vysokotlaké hadice, armatury

a spojky jsou důležité pro bezpečnost stroje. Používejte pouze výrobcem doporučené vysokotlaké hadice, armatury a spojky.

• Používejte pouze originální příslušenství a neprovádějte žádné přestavby na tomto zařízení.
• Přístroj smí otvírat pouze autorizovaný elektroinstalatér. V případě opravy se vždy obratte na naše servisní středisko.

Elektrická bezpečnost:

Pozor: takto se vyhnete nehodám a poraněním skrze elektrický úder:

- Při použití prodlužovacího vedení, musí být zástrčka a spojka pro prodlužovací vedení vodotěsná.

Nevhodná prodlužovací vedení mohou být nebezpečná. Existuje nebezpečí ublížení na zdraví skrz elektrický úder.

• Chraňte elektrické zástrčkové spojení před mokrem.
• To, že při nebezpečí zaplavení je třeba umístit zástrčková spojení v oblasti bezpečné proti zaplavení.
• Dbejte na to, aby sitové napětí souhlasilo s údaji na typovém štítku.
• Připojení k síti, které musí splňovat požadavky IEC 60364-1, musí provést zkušený elektrikář.
• Připojte tento přístroj pouze na zástrčku s ochranným

RCD (Residual Current Device) se jmenovitým chybovým proudem ne větším než 30 mA; pojistka alespoň 13 amperů.

- Když se poškodí přípojné vedení tohoto nástroje, potom se musí skrze výrobce anebo skrze jeho servisní službu anebo skrze podobně kvalifi kovanou osobu nahradit zvláštním přípojným vedením, aby se vyvarovalo ohrožením.

- Nepoužívejte kabel na vytahování zástrčky ze zásuvky. Chraňte kabel před horkem, olejem a ostrými hranami.

- Nenoste anebo neupevňujte toto zařízení pomocí kabelu.

- Nevhodné prodlužovací kabely mohou být nebezpečné. Pokud se použije prodlužovací kabel, musí být vhodný pro použití venku a musí ležet nad zemí. Za tímto účelem doporučujeme použít kabelový buben, který udržuje zásuvku minimálně 60 mm nad zemí.

Zkontrolujte kabel ohledně poškození.

- Pred všemi pracemi na tomto zařízení, pri pracovních pre-stávkách a pri nepoužívání, vytáhněte sitovou zástrčku ze zásuvky.

- Prodlužovací kabely ne-smí mít menší průřez než 2 x 2,5 mm ^2 .

- K ochraně proti úrazu elektrickým proudem noste pevnou obuv.

- K ochraně proti úrazu elektrickým proudem přístroj používejte jen v přímé, svislé poloze.

- Jakmile je stroj ponechán bez dozoru, vždy vypněte síťový odpojovač.

Uvedení do provozu

platných předpisů nesmí byť vysokotlaká čistička nikdy provo- zována bez oddělovače systémů, s přímým připojením na zásobovací sít pro pitnou vodu. Je třeba použít vhodný oddělovač systémů podle EN 12729 typu BA.

Voda, která protekla skrz oddělovač systémů, se klasifi kuje jako ne pitná voda.

Systémový oddělovač je k dostání ve specializovaném obchodě.

Systémový oddělovač (omezovač zpětného toku) zabraňuje zpětnému toku vody a čisticího prostředku do potrubí pitné vody.

- Pro přívod vody použijte běžnou 1/2" zahradní hadici o délce minimálně 5 m. Délka 30 m nesmí být překročena.

- Ujistěte se, že je zařízení připojeno k domácímu přívodu vody o kapacitě alespoň 500 l/h.

sací hadice s fi ltračním košem (není součástí dodávky)

Postavení

S vytaženou obloukovou rukojetí (2) můžete s přístrojem pohodlně jezdit.

• Vytažení obloukové rukojeti:

Rukojeť (2) vytáhněte nahoru.

• Vtažení obloukové rukojeti:

Stiskněte odblokovací tlačítko obloukové rukojetě (1) a zatlačte obloukovou rukojeť (2) dolů.

ním vysokotlaké hadice (4.1).

1. Zastrčte přípojku vysokého tlaku na straně pistole (29) do přípojky vysokého tlaku (27) stříkací pistole (14). Dbejte na to, aby hadice nebyla vedena přes obloukovou rukojeť (2), aby nepřekážela obloukové rukojeti (2).

2. Zapojte prívodní hadici do napájení vodou a k odvzdušnění prívodní hadice nechte vodu vytékat z druhého konce prívodní hadice bez bublin. Zavřete vodovodní kohoutek.

3. Vložte vložku síta (12.1) do přípojky vody (13).

4. Namontujte spojku připojení vody (12) na připojku vody (13).

5. Propojte přívodní hadici pomocí rychlo-přípojky pro adaptér zahradní hadice (22) se spojkou připojení vody (12) a připojením vody (13) na přístroji.

6. Zastrčením a zakroucením (bajonetový uzávěr) spojte nástavec (3) se stříkací pistolí (14).

7. Je-li namontován nástavec (3), volitelně připojte standardní vario trysku (25) nebo turbo frézu na nečistoty (26) zastrčením do nástavce (3). Nástavce zaskočí. K odstranění nástavců stiskněte boční blokování (7) na předním konci nástavce (3) a vytáhněte nástavec směrem dopředu.

8. Rotující mycí kartáč (21) se nastrčením a otočením zastrčí přímo do stříkací pistole (14) (bajonetový uzávěr). Zásadně se používá bez vyvíjení tlaku. Funkce čištění vyplyne z rotačního pohybu a toku vody. Chybí-li tok vody se mycí kartáč neotáčí.

Otáčením špičky trysky standardní trysky Vario (25) doleva můžete zvětšit šířku proudu. Otáčením špičky trysky doprava můžete zmenšit šířku proudu.

Použijte luk typu rukojeti (2) pouze ve spojení s koly (11) pro válcovací

zařízení. Při zvedání a prénášení zařízení pomocí rukojeti.

Připojení na síť

Vysokotlaká čistička je již opatřena přívodní zástrčkou. Přístroj je určen pro připojení do kontaktní ochranné zásuvky s RCD (Residual Current Device) s 230 V\~ 50 Hz.

Tento nástroj uvedte do provozu až po zohlednění všech predcházejících bodů.

1. Zajistěte to, že je vysokotlaká čistička skrze za-/vypínač (8) vypnutá.
2. Zastrčte sítóvou zástrčku do zásuvky.

Provoz

Dbejte na sílu zpětného rázu vystupujícího vodního prou-du. Postarejte se o bezpečný postoj a dobře, pevně držte stříkací pistoli. Jinak můžete sebe anebo jiné osoby poranit.

Neprovozujte vysokotlakou čističku při zavřeném vodovodním kohoutku. Chod nasucho vede k poškození tohoto nástroje.

1. Otevřte úplně vodovodní kohoutek

2. Zapněte vysokotlakou čističku za-/vypínačem (8). Vysokotlaký čistič vždy zapněte až po připojení všech vodních potrubí a jsou těsné.
   Motor se zapne, dokud se nevytvoří potřebný tlak. Pro dosažení tlaku se motor vypne.

3. Stiskněte zapínací páku (19) stříkací pistole (14). Tryska pracuje s tlakem a motor se opět zapne.

Uvolnění zapínací páky (19) vede k vypnutí přístroje. Vysoký tlak v systému zůstane zachován.

CZ

• Turbo fréza na nečistoty (26) je díky svému rotujícímu vodnímu paprsku zvlášte vhodná pro práci s nízkou spotřebou vody.
• Standardní tryska Vario (25) s plochým proudem je zvláště vhodná pro čištění povrchů.

Otáčením špičky trysky doleva zvýšíte tlak. Otáčením špičky trysky doprava snížíte tlak.

- Rotující mycí kartáč (21), se obvykle používá bez vyrovnávání tlaku. Funkce čištění je odvozen od rotačního pohybu a toku vody. Není-li průtok vody, mycí kartáč se neotáčí.

V případě netěsností ve vodním systému přístroj okamži-tě vypněte vypínačem (8) a odpojte jej z elektrické sítě vytažením sířového připojo-vacího kabelu. Nebezpečí zá-sahu elektrickým proudem! Znovu začněte vytvořením vodních přípojek (viz str. „Uvedení do provozu/Insta-lace“ od bodu 3.).

Odvzdušnění přívodní hadice:

1. Odpojte rychlopřípojku pro adaptér zahradní hadice (22) na spojce připojení vody (12) a otevřete vodní kohoutek, dokud voda nebude vytékat bez bublin.
2. Zavřete vodní kohoutek
3. Přívodní hadici spojte pomocí rychlospojky pro adaptér zahradní hadice (22) s přívodem vody (12) na přístroji.
4. Úplně otevřete vodní kohoutek.

Odvzdušnit přístroj:

1. Zapněte vypínač (8) a nechejte zvýšit tlak.

2. Vypněte vypínač (8).

3. Stiskněte páku stříkací pistole (14), dokud se tlak neuvolní.

4. Opakujte několikrát postup uvedený v bodech 5. až 7., dokud v přístroji nebude žádný vzduch.

B

- Zapínací páku (19) stříkací pistole (14) můžete volitelně zajistit nebo odjistit stisknutím blokovacího knofl íku (20).

Zajištěním spínací páky zabráni- te nechtěné aktivaci přístroje.

Přerušení provozu

• Pustte páku stříkací pistole (14).
• Při delších pracovních přestávkách vypněte za-/vypínač (8).

Pokud by přístroj spadl, okamžitě jej vypněte vypínačem (8) a odpojte jej z elektrické sítě vytažením síťového připojovacího kabelu. Nebezpečí zásahu elektrickým proudem! Nyní přístroj zase umístěte do přímé, svislé polohy. Pro vlastní bezpečnost asi pět minut počkejte, než se zase obnoví elektrické připojení.

Ukončení provozu

1. Po práci s čisticími prostředky vypláchněte systém čistou vodou.
2. Pustte páku (19) stříkací pistole (14).
3. Vypněte vysokotlakou čističku za-/vypínačem (8). Vytáhněte síťovou zástrčku ze zásuvky.
4. Uzavřete vodovodní kohoutek.
5. Oddělte vysokotlakou čističku od zásobování vodou.
6. Zatáhněte za páku (19) stříkací pistole (14), aby se odboural tlak panující v systému.

Použití čisticích prostředků

Tento nástroj byl vyvinut pro použití neutrálního čisticího prostředku na bázi biologicky odbouratelných anionových tenzidů. Použití jiných čisticích prostředků anebo chemických substancí, může zhoršovat bezpečnost tohoto nástroje a může vést k poškozením. Na takové škody na přístroji se nevztahuje záruka.

Plnění/vyprazdňování čisticího prostředku:

• Abyste mohli použít čisticí prostředek, musí být v nádrži na čisticí prostředek (24) nějaký čisticí prostředek.
• Chcete-li vyjmout nádrž na čisticí prostředek (24), uchopte nádrž ze strany a zatlačte ji nahoru. Nyní můžete vyjmout nádrž na čisticí prostředek z dolních a bočních vodítek vysokotlakého čističe. Odstraňte nasávací hadici s víčkem (23) z otvoru nádrže na čisticí prostředek. Ty zůstanou na vysokotlakém čističi.
• Při opětovném vkládání nádrže na čisticím prostředek (24) postupujte v opačném pořadí.

Pracovní pokyn pro standardní trysku Vario: Používejte standardní trysku Vario (25) při nízkotlakém provozu (otočenou kompletně doprava) a čisticí prostředek se automaticky nasaje.

Čím více trysku otočíte doleva, tím méně se nasaje čisticí prostředek. Takto přepnete na vysokotlaký provoz.

Pracovní pokyn pro rotující mycí kartáč: Rotující mycí kartáč (21) pracuje v nízkotlakém provozu, čisticí prostředek se nasaje automaticky.

Nasávání vody

- Pomocí integrované funkce nasávání vody můžete přístroj používat také ne-

závisle na vodovodním potrubí (např. nádrž na dešťovou vodu). Tuto funkci lze používat výhradně s nasávací hadicí s fi ltračním košem.

Samotný přístroj se nesmí ponořovat do otevřeného vodního zdroje. Hrozí nebezpečí úrazu elektrickým proudem.

Nenasávejte vodu z nahromaděné vody v přírodě. Hrozí nebezpečí znečištění odpadními čisticími prostředky.

1. Nasuňte sací hadici s fi ltračním košem na spojku připojení vody (12) s vložkou síta (12.1) na přípojce vody (13) přístroje.
2. Zavěste konec s fi ltračním košem do hromadění vody (například do nádrže na dešťovou vodu). Dbejte na dostatečnou zásobu vody a bezpečné zásobování vodou.

Chod nasucho způsobí poškození přístroje.

1. Odstraňte nástavec (3) ze stříkací pistole (14). Stiskněte spouštěcí páčku (19) stříkací pistole (14) a až poté zapněte přístroj.
2. Přístroj začne nasávat vodu a vzduch může unikat.
3. Jakmile se v přístroji nenachází vzduch, můžete pustit spouštěcí páčku (19) stříkací pistole (14). Do stříkací pistole (14) můžete zastrčit nástavec podle své volby.

Přístroj by neměl stát výš než místo odběru.

Čištění a Údržba

Před jakoukoliv práci na přístroji vytáhněte síťovou zástrčku. A to i v

případě připojení na přívod vody, nebo pokud potřebujete odstranit netěsnosti. Existuje nebezpečí elektrického úderu anebo zranění skrz pohyblivé části.

Čištění

Neostřikujte tento nástroj vodou a nečistěte ho pod tekoucí vodou. Existuje nebezpečí elektrického úderu a tento nástroj by se mohl poškodit.

Udržujte tento nástroj vždy čistý. Nepoužívejte žádné čisticí prostředky resp. žádná rozpouštědla.

• Udržujte větrací štěrbiny čisté a v průchozím stavu.
• Čistěte tento nástroj měkkým kartáčem anebo hadrem.
• Pokud by byla standardní tryska Vario (25) znečištěná nebo ucpaná, můžete cizí tělíška v trysce odstranit pomocí jehly na čištění trysek (30). K odstranění cizích tělísek opláchněte standardní trysku Vario vodou.
• Vyčistěte vložku síta (12.1) pod tekoucí vodou.

Údržba

Vysokotlaká čistička nevyžaduje údržbu.

Práce, které nejsou v tom-to návodu popsané, nechte vykonat našim servisním střediskem (Service-Center). Používejte pouze originální díly.

Uskladnění

Zapněte vypínačem (7) vysokotlakou čističku na maximálně 1 minutu, dokud nepřestane z vysokotlaké přípojky na straně přístroje (14) vytékat voda. Vypněte přístroj.

• Uskladněte všechny nástavce (21/25/26) tak, aby stály a přípojná strana směřovala dolů.
• Vysokotlaká čistička a její příslušenství se mrazem zničí, když se voda zevnitř úplně neodstraní.
• Uložte vysokotlakou čističku a její příslušenství v místnosti bez výskytu mrazu.
• Naviňte vysokotlakou hadici (4) na hadicový buben (5) a zajistěte na vysokotlaké hadici (4.2) pomocí suchého zipu.
• Uchovávejte síťové připojovací vedení (10) v k tomu určeném držáku (9). Použijte sponu síťového připojovacího vedení (10.1) k zabránění odvinutí síťového připojovacího vedení (10).

Odklízení a ochrana okolí

Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.

Elektrické přístroje nepatří do domácího odpadu

• Zbytky výrobků je nutné likvidovat při dodržení směrnice o odpadech 2008/98/ES a národních a regionálních předpisů. Pro tento výrobek nelze stanovit žádné číslo položky odpadu podle evropského katalogu odpadů (seznam odpadu), protože až účel použití spotřebitelem dovoluje jeho zařazení. Číslo položky odpadu je nutné stanovit v rámci EU po dohodě se společností zabývající se likvidací.
• Prázdné vyčištěné nádoby předat k recyklaci.
• Kontaminované obaly, které nelze

vyčistit, je nutné odstranit v souladu s platými právními předpisy.

- Odevzdejte jej ve sběrně šrotu. Použité díly z plastu a kovu se tam dle druhu materiálu roztrídí a mohou se pak za-vést do recyklace. Dotažte se k tomuto tématu ve Vašem servisním středisku.

Náhradní díly / Příslušenství

Náhradní díly a příslušenství obdržíte na stránkách www.grizzlytools.shop

Pokud máte problémy při objednávání, použijte prosím kontaktní formulář. V případě jakýchkoliv dalších dotazů se obratte na servisní středisko / „Service-Center” (viz strana 92).

Pol. Označení ...... 3Proudovárourka ...... 91105892 Č. artiklu.

14 Stříkací pistole 91105893

21 Rotující kartáče 91103750

22 Rychlospojka pro adaptér zahradní hadice 91097401

24 nádrž na čisticí prostředek, kompletní....91105898

25 standardní tryska Vario 91105895

26 turbo fréza na nečistoty 91105894

31 Čistící prostředek 30990010

Záruka

Vážení zákazníci,

Na tento prístroj poskytujeme 3letou záruku od data zakoupení.

V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva. Tato zákonná práva nejsou omezena naší následovně uvedenou zárukou.

Záruční podmínky

Záruční doba začíná běžet ode dne nákupu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument budete potřebovat jako doklad o koupi.

Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahrazen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo.

Bude-li závada kryta naší zárukou, získáte zpět opravený nebo nový výrobek.

Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku.

Záruční doba a zákonné nároky na odstranění vady

Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opravené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy.

Rozsah záruky

Přístroj byl precizně vyroben podle přis- ných jakostních směrnic a před dodáním byl svědomitě zkontrolován.

Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normálnímu opotřebení, a lze je považovat za

spotřební materiál (např. Štětiny mycího kartáče ), nebo poškození křehkých dílů (např. spínače, akumulátory nebo díly vyrobené ze skla).

Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba. Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvedené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno. Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem.

Postup v případě uplatňování záruky

Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následujících pokynů:

- Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a číslo výrobku (IAN 373767_2204).

- Číslo výrobku je uvedeno na typovém štítku.

- Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.

- Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o koupi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo, přeposlat bez platby poštovného na vám sdělenou adresu příslušného servisu. Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby

zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj zašlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal.

Opravna

Opravy, které nespadají do záruky, můžete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů.

Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vyplaceně.

Pozor: Prosím, přístroj zašlete našemu autorizovanému servisu vyčištěný a s upozorněním na závadu.

Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky.

Likvidaci vašich poškozených zaslaných přístrojů provedeme bezplatně.

Service-Center

CZ Servis Česko Tel.: [phone]

E-Mail: [e-mail]

IAN 373767_2204

Dovozce

Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko.

Problém Možná příčina Odstranění chyby
Silná kolísání tlaku	Standardní tryska Vario (25) je znečištěná	Vypláchněte standardní trysku Vario (25) vodou V případě potřeby vyčistěte otvor trysky jehlou (viz kapitola Čištění).
	Ucpání standardní trysky Vario (25)	Vyjměte standardní trysku Vario (25) a ujistěte se, že výstup vody ze stříkací pistole (14) pracuje bez překážek. Tak zařízení pracuje správně. Turbo fréza na nečistoty (26) a rotační mycí kartáč (21) se obvykle neucpávají.
Nástroj nefunguje	Za-/vypínač (8) vypnutý Zkontrolovat polohu za-/vypínače (8)
	Poškozené přípojné vedení k elektrické síti	Vypněte přístroj a odpojte ho od sítě. Kontrolovat přípojné vedení k elektrické síti.Případně nechat odbornou silou vyměnit přípojné vedení k elektrické síti.
	Chybné zásobování elek-trickým napětím	Kontrolujte elektrické zařízení ohledně shody s údaji na typovém štítku
Nástroj nevyvíjí žádný tlak	Vzduchové bubliny ve vy-sokotlaké čističce	Zapněte přístroj se stříkací pistolí a bez trysky, dokud nezačne vytékat voda bez bublin.
	Pokles tlaku v potrubí Kontrolujte zásobování vodou
Netěsnosti ve vodním systému	Přípojky nejsou správně namontovány	Vypněte přístroj a odpojte ho od sítě. Přístroj znovu přípojte na vodovodní vedení (viz str. „Uvedení do provozu – instalace“)

Obsah

Úvod....94

Účel použitia....94

Všeobecný popis......95

Objem dodávky....95

Popis funkcie 95

Prehl'ad....95

Technické údaje......96

Bezpečnostnépokyny .....96

Symboly v návode....97

Všeobecné bezpečnostné pokyny.....97

Servisná oprava ......107

Service-Center......107

Dovozca....107

- Rotačná kefa zásadne nie je vhodná na citlivé a lakované povrchy (napr. lak auta).

Vybalte tento nástroj a skontrolujte objem dodávky:

Baliaci materiál zlikvidujte podl'a predpisov.

Popis funkcie

1 Uvolňovacie tlačidlo oblúkového držadla

7 Uvolňovacie tlačidlo dýzy

8 Zapínač/vypínač

24 Nádržka na čistiaci prostriedok

30 Čistiaca ihla dýzy

31 Čistiaci prostriedok

Technické údaje

Vysokotlakový čistič.....PHD 170 C2

Menovité vstupné napätie . 230 V\~, 50 Hz

Príkon 2400 W

Dížka sietového kábla....5 m

Siefóvého kábla....10 m

Hmotnost'....11,4 kg

Ochranná trieda....□ II

Druh ochrany.....IPX5

Vymeriavací tlak/pracovný tlak (p)....11,5 MPa

Dodávané množstvo vody (Q)....330 l/h; 5,5 l/min

Max. dodávané množstvo vody (Q max)....500 l/h; 8,3 l/min

Hladina akustického tlaku (L_pA) ....79,9 dB; K_pA = 3 dB

Hladina akustického výkonu (LWA) nameraná .....92,5 dB; KWA= 2,18 dB zaručená .....97 dB

Vibrácie (a_h) ..... < 2,5m / s^2;K = 0,15m / s^2

Tento odsek pojednáva o základných bezpečnostných predpisoch pri práci s vysokotlakovou čističkou.

Označenie na vypínači zap/vyp

Zaručená hladina akustického nu

Všeobecné bezpečnostné pokyny

Práce s týmto zariadením

Pozor! Takto zabráni- te nehodám a pora- neniam:

Elektrická bezpečnost:

Pozor: takto sa vyhnete nehodám a poraneniam skrz elektrický úder:

- Chráňte elektrické zástrčkové spojenia pred mokrom.

- Sietový odpojovač vypnite vždy, ked' necháte stroj bez dozoru.

Stlačte tlačidlo na odblokovanie oblúkového držadla (1) a zatlačte oblúkové držadlo (2) nadol.

Úlohy oddelenia, použite rukováť (2) len v spojení s kolesami (11). Zdvíhanie a prepravu jednotky, použite držadlo.

Pripojenie na siet'

1. Zaistite to, že je vysokotlaková čistička za-/vypínačom (8) vypnutá.
2. Zastrčte sieťovú zástrčku do zásuvky.

Prevádzka

Neprevádzkujte vysokotlakovú čističku pri zavretom vodovodnom kohútiku. Chod nasucho vedie k poškodeniu tohto nástroja.

- Štandardná vario dýza (25) sa so svojím plochým lúčom hodí zvlášť na čistenia plôch. Otočením špičky dýzy smerom dolava zvýšite tlak. Otočením špičky dýzy smerom doprava znížite tlak.

• Pustite páku (19) striekacej pištole (14).
• Pri dlhších pracovných prestávkach vypnite za-/vypínač (8).

1. Po práci s čistiacimi prostriedkami vypláchnite systém čistou vodou.
2. Pustite páku (19) striekacej pištole (14).
3. Vypnite vysokotlakovú čističku za-/vypínačom (8). Vytiahnite sieťovú zástrčku zo zásuvky.
4. Uzavrite vodovodný kohútik.
5. Oddelte vysokotlakovú čističku od zásobovania vodou.
6. Zatiahnite za páku (19) striekacej pištole (14), aby sa odbúral tlak panujúci v systéme.

Neostrekujte tento nástroj vodou a nečistite ho pod tečúcou vodou. Existuje nebezpečenstvo elektrického úderu a tento nástroj by sa mohol poškodit.

Vysokotlaková čistička nevyžaduje údržbu.

- Vysokotlakový čistič vyprázdnite úplne od vody.

- Vysokotlakovú hadicu (4) naviňte na hadicový bubon (5) a zaistite pomocou suchého zipsu na vysokotlakovej hadici (4.2).

- Sietový pripojovací kábel (10) uskladnite v na to určenom držiaku (9). Použitie sponu pre sietový pripojovací kábel (10.1), aby sa zabránilo odvinutiu sieťového pripojovacieho kábla (10).

lebo až účel použitia spotrebitelom dovoluje jeho zaradenie. Číslo položky odpadu treba stanovit' v rámci EÚ po dohode so spoločnostóu zaoberajúcou sa likvidáciou odpadu.

- Číslo artiklu nájdete na typovom štítku.

CZ	Překlad originálního prohlášení o shodě CE
Potvrzujeme tímto, žeVysokotlaký čističkonstrukční série PHD 170 C2Pořadové číslo 000001 - 409000odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění:
2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC2011/65/EU* & (EU) 2015/863
Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní nor-my a ustanovení:
EN 60335-1:2012/A15:2021 • EN 60335-2-79:2012 • EN 62233:2008EN IEC 55014-1:2021 • EN IEC 55014-2:2021EN IEC 61000-3-2:2019/A1:2021 • EN IEC 61000-3-11:2019 • EN IEC 63000:2018
Navíc se v souhlase se směrnicí pro emisi hluku 2000/14/EC potvrzuje:úroveň akustického výkonu:zaručená: 97 dBměřená: 92,5 dBPoužitý postup konformitního ohodnocení dle dodatku V / 2000/14/EC
Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany30.09.2022	Christian FrankOsoba zplnomocněná k sestavení dokumentace

* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních
