РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GAA-E 20 Li OA Gardol

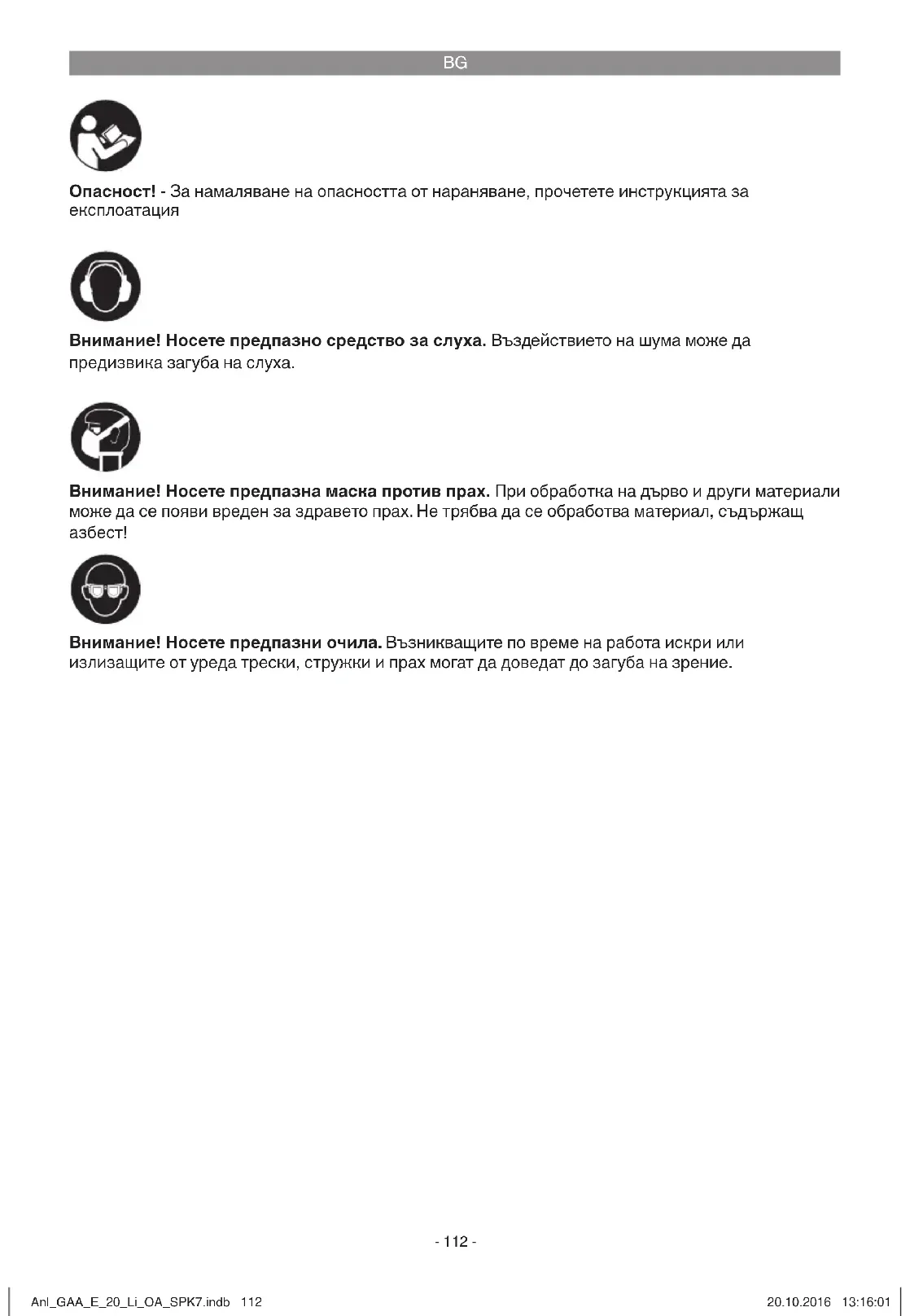

Опасност! - За намаляване на опасността от нараняване, прочетете инструкцията за експлоатация Внимание! Носете предпазно средство за слуха. Въздействието на шума може да предизвика загуба на слуха. Внимание! Носете предпазни очила. Възникващите по време на работа искри или излизащите от уреда трески, стружки и прах могат да доведат до загуба на зрение. Внимание! Носете предпазна маска против прах. При обработка на дърво и други материали може да се появи вреден за здравето прах. Не трябва да се обработва материал, съдържащ

При използването на уредите трябва се спазват някои предпазни мерки, свързани с безопасността, за да се предотвратят наранявания и щети. За целта внимателно прочетете това упътване за употреба/ указания за безопасност. Пазете го добре, за да разполагате с информацията по всяко време. В случай, че трябва да предадете

на други лица, моля, предайте им й това упътване за употреба/указания за безопасност. Ние не поемаме отговорност за злополуки или щети, които възникват вследствие на несъблюдаването на това упътване и на указанията за безопасност.

1. Инструкции за безопасност

Съответните инструкции за безопасност ще намерите в приложената брошура.

Прочетете всички указания за безопасност и инструкции. Пропуските при спазването на указанията за безопасност и инструкциите могат да имат като последица електрически удар, пожар и/или тежки наранявания. Съхранете за в бъдеще всички указания за безопасност и инструкции.

2. Описание на уреда и обем на

1 Пусков превключвател 2 Блокировка на пусковия превключвател 3 Пета 4 Държач за ножа 5 Приставка за задържане на клоните 6 Нож на триона

2.2 Обем на доставка

Моля, проверете окомплектоваността на артикула с помощта на описания обем на доставка. При липсващи части, моля, обърнете се най-късно в рамките на 5 работни дни след покупка на артикула към нашия център за обслужване или към пункта на продажба, като представите валидна разписка за покупка респ. платежен документ. Моля, обърнете внимание за целта на гаранционната таблица в информацията относно обслужването в края на упътването.

Отворете опаковката и внимателно извадете уреда от опаковката.

Отстранете опаковъчния материал както и опаковъчните/и транспортни осигуровки (ако има такива).

Проверете дали обемът на доставка е

Проверете дали уредът и принадлежностите нямат повреди от транспортиране.

По възможност запазете опаковката до изтичане на гаранционния срок.

Уредът и опаковъчният материал не са детски играчки! Деца не бива да играят с пластмасови торбички, фолио малки детайли! Съществува опасност да ги глътнат и да се задушат!

1 бр. нож за дървесина

Оригинално упътване за употреба

Указания за техника на безопасност

3. Употреба по предназначение

Универсалният трион е предназначен за рязане на дървесина, черни и цветни метали и пластмаса при използване на съответния

Машината трябва да се използва само по предназначението й. Всяка по-нататъшна извън това употреба не е по предназначение. За предизвикани от това щети или наранявания от всякакъв вид отговорност носи потребителят/обслужващото лице, а не производителят. Моля, имайте предвид, че нашите уреди съгласно предназначението си не са произведени за промишлена, занаятчийска или индустриална употреба. Ние не поемаме отговорност, ако уредът се използва в промишлени, занаятчийски или индустриални предприятия, както и при равностойни

Входящо напрежение на двигателя: .... 20 V d.c. Честота на ходовете: ...............1500-2800 мин.

• Ход на ножа: p. 20
• мм Дълбочина на рязане без приставката: p. 90
• мм Дълбочина на рязане с приставката: p. 70
• мм Максимална дебелина на ножа: p. 1
• ,6 мм Тегло : ,2 кг p. 1

• Уредът се доставя без батерии и без зарядно устройство и може да се използва само с литиево йонни батерии от серията Power-X- Change! Power-X-Change 20 V, 1,5 Ah p. 5
• литиево йонни клетки 20 V, 3,0 Ah p. 10
• литиево йонни клетки 20 V, 4,0 Ah p. 10
• литиево йонни клетки Литиево йонните батерии от серията Power- X-Change могат да бъдат зареждани само с Power-X-Charger. Зарядно устройство Мрежово напрежение -250 V ~ 50-60 Hz p. 200

Шум и вибрация Стойностите за шум и вибрация са получени съгласно EN 60745. Ниво на звуково налягане L

............................................3 dB Носете защита за слуха. Влиянието на шума може да причини загуба

Общите стойности на трептения (векторна сума на трите посоки) получени съгласно EN

Стойност на емисия на трептения

Посочената стойност на излъчвани вибрации е измерена по нормиран контролен метод и в зависимост от начина, по който се използва електрическият инструмент, може да се променя, а в изключителни случаи може да превишава посочената стойност. Посочената стойност на излъчвани вибрации може да се използва за сравнение на един електрически инструмент с друг. Посочената стойност на излъчвани вибрации може да все използва също за начална оценка на отрицателно влияние. Ограничете образуването на шум и вибрацията до минимум!

Използвайте само безупречно функциониращи уреди.

Поддържайте и почиствайте уреда

Носете уреда при необходимост за

Изключвайте уреда, ако не се използва.

Остатъчни рискове Дори ако обслужвате този електрически инструмент съгласно предписанията, винаги съществуват остатъчни рискове. Могат да възникнат следните опасности във връзка с конструкцията и изпълнението на този електрически инструмент:

1. Увреждане на белите дробове, ако не се

носи подходяща защитна маска против

2. Увреждане на слуха, ако не се носи

подходяща слухова защита.

3. Увреждания на здравето, резултиращи от

вибрациите върху ръката, ако уредът се използва продължително време и не се води и поддържа както трябва. Anl_GAA_E_20_Li_OA_SPK7.indb 114Anl_GAA_E_20_Li_OA_SPK7.indb 114 20.10.2016 13:16:0120.10.2016 13:16:01BG

Винаги изваждайте акумулаторната батерия, преди да извършвате настройки по уреда.

Преди да извършвате каквито и да било операции по машината и при смяна на ножа, изключете триона и извадете акумулатора. Отворете капака (фиг. 3a/поз. A), като го притиснете леко отпред и после го повдигнете.

пръстена (B) на държача на ножа (4), както е показано на фиг. 3а, докато ножът (6) се плъзне в държача (4). След това пуснете пръстена (B). Пръстенът (B) трябва да се върне отново в изходна позиция. Ако това не стане, пробвайте да завъртите на ръка пръстена (B) в изходна позиция. Чрез дръпване на ножа проверете дали ножът е захванат здраво в държача.

5.2 Монтаж на приставката за клони (фиг.

3b/3c) Приставката (фиг. 1/поз. 5) служи като допълнителна опора при рязане на клони с триона. Трионът може да работи с или без приставката за клони. За да монтирате приставката, е необходимо при натисната блокировка (фиг. 3b/поз. A) да я плъзнете отгоре върху петата. Съблюдавайте за правилното положение на двата палеца (фиг. 3c/поз. A) в прилежащите гнезда (фиг. 3c/поз. B) на петата. След това проверете дали приставката е захваната здраво.

5.3 Зареждане на литиево-йонната

акумулаторната батерия (фиг. 4 - 5)

1. Извадете акумулаторната батерия (A)

от ръкохватката, като натиснете надолу фиксиращия бутон (B).

2. Проверете дали посоченото на

табела напрежение съвпада с това от мрежата. Включете щепсела на зарядното устройство (С) в контакта. Зеленият индикатор започва да премигва.

3. Поставете акумулаторната батерия в

зарядното устройство. В точка 10 (Показания на зарядното устройство) ще намерите таблица със значенията на светлинната индикация на зарядното устройство. Ако не се осъществява зареждане на акумулаторната батерия, проверете:

дали връзката на контактите на зарядното устройство е в изправност. В случай че все още не се осъществява зареждане на акумулаторната батерия,

и акумулаторната батерия; на нашата сервизна служба.

5.4 Показание за капацитета на

акумулаторната батерия (фиг. 4/поз. D) Натиснете превключвателя за индикация за капацитета на акумулаторната батерия (E). Индикаторът за заряда на акумулаторната батерия (D) показва състоянието на зареждане на батерията посредством три LED индикатора. Трите индикатора светят: Акумулаторната батерия е напълно заредена. Светят 2 или 1 индикатор: Акумулаторната батерия разполага с достатъчно заряд. 1 индикатор премигва: Акумулаторната батерия е разредена. Трябва да я заредите. Всички индикатори премигват: Акумулаторната батерия е напълно разредена и е повредена. Не използвайте и не зареждайте повредена акумулаторна батерия! Anl_GAA_E_20_Li_OA_SPK7.indb 115Anl_GAA_E_20_Li_OA_SPK7.indb 115 20.10.2016 13:16:0220.10.2016 13:16:02BG

6.1 Пусков превключвател (фиг. 1/поз. 1)

Натиснете блокиращия бутон (2) и пусковия превключвател (1). С пусковия превключвател (1) можете да регулирате безстепенно честотата на ходовете. Колкото повече натискате ключа, толкова по-висока е честотата. Изключване: Освободете блокиращия бутон (2) и пусковия превключвател (1).

6.2 Приложение като универсален трион

(фиг. 6) Поставете триона върху материала за рязане,

е показано на фиг. 6. Включете триона и го водете притиснат към материала, който режете. Скоростта на рязане се определя според материала.

6.3 Приложение като градински трион

(фиг. 7) Поставете триона върху клона, който ще режете, както е показано на фиг. 7. Включете триона и го натиснете към клона. Приставката спомага за водене на триона в права линия. Скоростта на рязане се определя според

7. Почистване, поддръжка и

поръчка на резервни части

Винаги преди почистване изваждайте акумулаторната батерия.

По възможност поддържайте защитните устройства, вентилационните прорези и корпуса на двигателя без прах и замърсявания. Почистете уреда с чиста кърпа или го обдухайте със сгъстен въздух при ниско налягане.

Препоръчваме Ви да почиствате уреда директно след всяка употреба.

Почиствайте уреда редовно с влажна кърпа и малко калиев сапун. Не използвайте почистващи препарати или разтворители; те могат да разядат пластмасовите части по уреда. Внимавайте за това във вътрешността на уреда да не попадне вода.

Във вътрешността на уреда няма други части, които изискват поддръжка.

7.3 Поръчка на резервни части

При поръчката на резервни части трябва да се посочат следните данни:

Номер на необходимата резервна част Актуални цени и информация ще откриете на www.isc-gmbh.info

отстраняване и рециклиране Уредът е опакован с цел предотвратяване на повреди при транспортирането. Опаковка е суровина и може да се използва отново или да се преработи. Уредът и принадлежностите му се състоят от различни материали, например метал и пластмаса. Не изхвърляйте повредените уреди заедно с битовите отпадъци. Трябва да предадете уреда в подходящ приемен пункт, където уредът ще бъде унищожен съобразно изискванията. Ако не знаете къде има приемен пункт, можете да получите информация в общината.

9. Съхранение на склад

Складирайте уреда и принадлежностите му на тъмно, сухо място, където няма опасност от замръзване и което да е недостъпно за деца. Оптималната температура на складиране е между 5 и 30 ˚C. Съхранявайте електрическия инструмент в оригиналната му

Изкл Мига Готовност за експлоатация Зарядното устройство е свързано в мрежата и е готово за експлоатация, акумулаторът не е наличен в зарядното

Вкл Изкл Зареждане Зарядното устройство зарежда акумулатора в режим на бързо

Изкл Вкл Акумулаторът е зареден на 85 % и е готов за експлоатация. (Продължителност на зареждане 1,5 Ah акумулатор: 30 мин) (Продължителност на зареждане 3,0 Ah акумулатор: 60 мин) (Продължителност на зареждане 4,0 Ah акумулатор: 80 мин) След това се превключва на щадящ режим до пълното

(Продължителност на зареждане 1,5 Ah акумулатор: ок. 40 мин) (Продължителност на зареждане 3,0 Ah акумулатор: ок. 75 мин) (Продължителност на зареждане 4,0 Ah акумулатор: ок. 100 мин) Мярка за предприемане: Извадете акумулатора от зарядното устройство. Отделете зарядното устройство от мрежата. Мига Изкл Зареждане при адаптиране Зарядното устройство се намира в режим за щадящо зареждане. За целта акумулаторът по причини, свързани с техника на безопасността, се зарежда по-бавно и се нуждае от повече от 1ч. Това може да се дължи на следните причини: Акумулаторът вече много дълго време не е бил зареждан или разтоварването на изтощен акумулатор е продължило (дълбоко разреждане) Температурата на акумулатора не е в идеалния диапазон между 10 °С и 45 °С. Мярка за предприемане: Изчакайте докато процесът на зареждане приключи, акумулаторът въпреки това може да продължи да се зарежда. Мига Мига Грешка Процесът на зареждане повече не е възможен. Акумулаторът е

Мярка за предприемане: Един дефектен акумулатор не трябва да се зарежда повече. Извадете акумулатора от зарядното устройство. Вкл Вкл Температурни смущения Акумулаторът е твърде горещ (напр. директно слънчево облъчване) или твърде студен (под 0 °С). Мярка за предприемане: Извадете акумулатора и го съхранявайте 1 ден при стайна температура (ок. 20 °С). Anl_GAA_E_20_Li_OA_SPK7.indb 117Anl_GAA_E_20_Li_OA_SPK7.indb 117 20.10.2016 13:16:0220.10.2016 13:16:02BG

Само за страни от ЕС Не изхвърляйте електроинструментите при битовите отпадъциl! Съгласно Европейската директива 2012/19/EO за електрически и електронни стари уреди и прилагането в националното право употребените електроинструменти трябва да се събират отделно и да се доставят за екологична повторна употреба. Алтернатива за рециклиране по отношение на призива за връщане: Собственикът на електроуреда вместо връщане алтернативно с цел съдействие е задължен по отношение на целесъобразното оползотворяване в случай на отказ от собственост. Старият уред за целта също така може да се предостави в пункт за обратно вземане, където се извършва отстраняване по смисъла на националните закони за събирането, извозването, складирането и рециклирането на отпадъци. Това не засяга приложените към старите уреди отделни части от принадлежностите и помощни средства без електрически компоненти. Препечатването или друг вид размножаване на документация и съпроводителни документи на продуктите, също така на части е допустимо само с изричното съгласие на iSC GmbH /ИСК

Запазено е правото за извършване на технически промени Anl_GAA_E_20_Li_OA_SPK7.indb 118Anl_GAA_E_20_Li_OA_SPK7.indb 118 20.10.2016 13:16:0220.10.2016 13:16:02BG

Информация относно обслужването Във всички държави, които са упоменати в гаранционната карта, ние разполагаме с компетентни в обслужването партньори, чиито контакти ще намерите в гаранционната карта. Същите са на Ваше разположение за всякакъв вид сервизни работи като ремонт, набавяне на резервни и износващи се части или снабдяване с консумативи. Необходимо е да се вземе под внимание, че следните части при този продукт подлежат на естествено износване или такова вследствие на употребата им респ. следните части са необходими като консумативи. Категория Пример Износващи се части* Акумулатор Консумативни материали/консумативи* Режещи ленти Липсващи части

• Не се включват задължително в доставения комплект! При недостатъци или дефекти Ви молим да уведомите за случая на дефект в интернет на www. isc-gmbh.info. Моля, обърнете внимание на точното описание на дефекта и във всеки случай отговорете за целта на следните въпроси:

Уредът работил ли е вече или дефектът се е проявил в самото начало?

Нещо направило ли Ви е впечатление преди да се прояви дефектът (индикация за дефекта)?

Според Вас в какво се състои дефектът на уреда (основна индикация)? Опишете дефекта. Anl_GAA_E_20_Li_OA_SPK7.indb 119Anl_GAA_E_20_Li_OA_SPK7.indb 119 20.10.2016 13:16:0220.10.2016 13:16:02BG

Гаранционна карта Уважаеми клиенти, нашите продукти подлежат на строг качествен контрол. В случай, че въпреки това този уред някога не функционира безупречно, то много съжаляваме за това и Ви молим да се обърнете към нашата сервизна служба на адреса, посочен в тази гаранционна карта или към пункта на продажба, където сте закупили уреда . Относно предявяването на гаранционни претенции е в сила следното:

1. Гаранционните условия се отнасят само за потребители, тоест за физически лица, които

няма да използват уреда нито за производствени цели, нито за друг вид самостоятелна дейност. Тези гаранционни условия регламентират допълнителни гаранционни услуги, които по-долу посоченият производител допълнително обещава към законовата гаранция на купувачите на неговите нови уреди. Вашите законови гаранционни права не се засягат от тази гаранция. Нашата гаранционна услуга е безплатна за Вас.

2. Гаранционната услуга обхваща само недостатъци по закупен от Вас нов уред на

долупосочения производител, които доказуемо се дължат на производствен или отнасящ се до материала дефект, и по наш избор се ограничава до отстраняването на такива недостатъци по уреда или до подмяната на уреда. Моля, имайте предвид, че нашите уреди според предназначението си не са конструирани за промишлена, занаятчийска или индустриална употреба. Гаранционен договор поради това не се реализира тогава, когато уредът е бил използван в рамките на гаранционния период в промишлени, занаятчийски или индустриални предприятия или е бил изложен на подобен вид натоварване.

3. От нашата гаранция се изключват:

- Щети по уреда, възникнали вследствие на несъблюдаването на упътването за монтаж или въз основа на техничеки некомпетента инсталация, на неспазването на ръководството за употреба (като напр. посредством свързване към неправилно мрежово линейно напрежение или вид електричество) или вследствие на несъблюдаването на разпоредбите за поддръжка и техника на безопасност или посредством излагането на уреда на анормални условия, характерни за околната среда или поради липсваща поддръжка и обслужване. - Щети по уреда, възникнали вследствие на непозволена или професионално некомпетентна употреба (като напр. претоварване на уреда или използване на неразрешени инструменти за употреба или оборудване), проникване на чужди тела в уреда (като напр. пясък, камъни или прах, транспортни щети), прилагане на сила или чужди въздействия (като напр. щети вследствие на падане). - Щети по уреда или по части на уреда, дължащи се на износване вследствие на ползване, на обичайно или друго естествено износване.

4. Гаранционният период възлиза на 84 месеца и започва да тече от датата на покупка на

уреда. Гаранционни претенции следва да се предявяват преди изтичането на гаранционния период в рамките на две седмици, след като сте открили дефекта. Предявяването на гаранционни претенции след изтичане на гаранционния период е изключено. Ремонтът или подмяната на уреда нито води до удължаване на гаранционния период, нито се стартира нов гаранционен период в резултат на тази услуга, извършена по отношение на уреда или евентуално монтирани резервни части. Това важи също при ползването на сервизно

5. За да предявите гаранционна претенция, трябва да регистрирате повредения уред на

www.isc-gmbh.info. Подгответе касовата бележка или други документи, удостоверяващи покупката на уреда. Уреди, които бъдат изпратени без съответните документи или без фабрична табелка, няма да бъдат взети под внимание за гаранционно обслужване поради невъзможност за идентифицирането им. След като нашият гаранционен сервиз установи повредата, веднага ще Ви изпратим поправения уред или нов уред. По отношение на износващи се, употребявани или дефектни части обръщаме внимание на ограниченията на тази гаранция съобразно информацията относно обслужването в това упътване за употреба. Anl_GAA_E_20_Li_OA_SPK7.indb 120Anl_GAA_E_20_Li_OA_SPK7.indb 120 20.10.2016 13:16:0220.10.2016 13:16:02BA
