BRUGSANVISNING GAA-E 20 Li OA Gardol

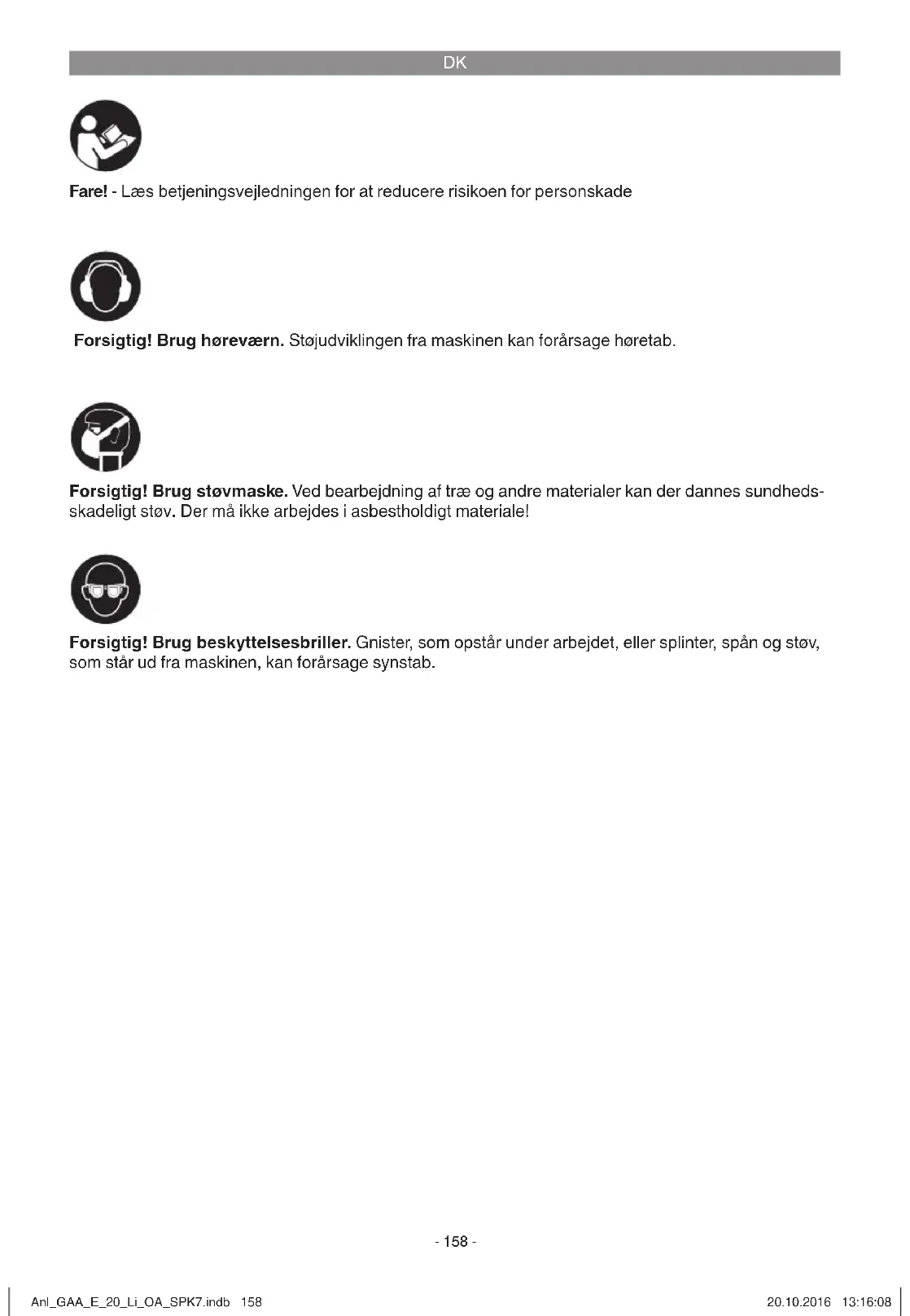

Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab. Forsigtig! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan forårsage synstab. Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundheds- skadeligt støv. Der må ikke arbejdes i asbestholdigt materiale! Anl_GAA_E_20_Li_OA_SPK7.indb 158Anl_GAA_E_20_Li_OA_SPK7.indb 158 20.10.2016 13:16:0820.10.2016 13:16:08DK

Fare! Ved brug af el-værktøj er der visse sikkerhedsfo- ranstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor bet- jeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejlednin- gen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvis- ningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte. Fare! Læs alle sikkerhedsanvisninger og øvrige an- visninger. Følges anvisningerne, navnlig sikker- hedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes.

1 Tænd/sluk-knap 2 Spærretaste for tænd/sluk-knap 3 Sål 4 Klingeholder 5 Grenbøjle 6 Savklinge

Kontroller på grundlag af det beskrevne leve- ringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecen- ter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her op- mærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af emballagen.

Kontroller, at der ikke mangler noget.

Opbevar så vidt muligt emballagen indtil ga- rantiperiodens udløb. Fare! Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

1x savklinge til træ

Original betjeningsvejledning

Sikkerhedsanvisninger

3. Formålsbestemt anvendelse

Universalsaven er beregnet til savning i træ, jern, ikke-jernholdige metaller og kunststof med anven- delse af passende savklinge. Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os eth- vert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller indus- triel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, hånd- værksmæssigt, industrielt eller lignende øjemed. Anl_GAA_E_20_Li_OA_SPK7.indb 159Anl_GAA_E_20_Li_OA_SPK7.indb 159 20.10.2016 13:16:0920.10.2016 13:16:09DK

Det angivne svingningsemissionstal er målt ud fra en standardiseret prøvningsmetode og kan - afhængig af den måde, el-værktøjet anvendes på - ændre sig og i undtagelsestilfælde ligge over den angivne værdi. Det angivne svingningsemissionstal kan anven- des til at sammenligne et el-værktøj med et andet. Det angivne svingningsemissionstal kan også an- vendes til en indledende skønsmæssig vurdering af den negative påvirkning. Støjudvikling og vibration skal begrænses til et minimum!

Vedligehold og rengør maskinen med jævne mellemrum.

Tilpas arbejdsmåden efter maskinen.

Overbelast ikke maskinen.

Lad i givet fald maskinen underkaste et efter- syn.

Bær handsker. Forsigtig! Tilbageværende risici Også selv om du betjener el-værktøjet fors- kriftsmæssigt, er der stadigvæk nogle risiko- faktorer at tage højde for. Følgende farer kan opstå, alt efter el-værktøjets type og konst- ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet

2. Høreskader, såfremt der ikke bæres egnet

vibration, såfremt værktøjet benyttes over et længere tidsrum eller ikke håndteres og vedli- geholdes forskriftsmæssigt.

5. Inden ibrugtagning

Advarsel! Træk altid akkumulatorbatteriet ud, inden du fore- tager indstillinger på maskinen.

5.1 Skift af savklinge (fi g. 3a)

Advarsel! Inden arbejde udføres på selve maskinen, inklusi- ve skift af savklinge, skal universalsaven slukkes, og batteriet trækkes ud. Anl_GAA_E_20_Li_OA_SPK7.indb 160Anl_GAA_E_20_Li_OA_SPK7.indb 160 20.10.2016 13:16:0920.10.2016 13:16:09DK

Åbn dækslet (fi g. 3a/pos. A) ved at trykke det let sammen foran og så klappe det op. Drej ringen (B) på klingeholderen (4) som vist på fi g. 3a, indtil savklingen (6) lader sig presse ind i slidsen på klingeholderen (4). Slip ringen (B) igen - ringen (B) skal gå tilbage i udgangspositi- on. Gør den ikke det, så prøv at dreje ringen (B) i udgangsposition med hånden. Træk i savklingen for at tjekke, om den sidder godt fast i holderen.

5.2 Montering af grenbøjle (fi g. 3b/3c)

Grenbøjlen (fi g. 1/pos. 5) bruges til at styre appa- ratet, når grene saves over. Apparatet kan bruges med eller uden grenbøjle. Grenbøjlen monteres ved at skubbe den med nedtrykket fastgørelse (fi g. 3b/pos. A) fast på så- len oppefra. Kontrollér, at de to tapper (fi g. 3c/pos. A) sidder rigtigt i de tilhørende åbninger (fi g. 3c/ pos. B) på sålen. Kontrollér herefter, at grenbøjlen sidder rigtigt.

5.3 Opladning af LI-akku-pack (fi g. 4-5)

1. Træk akku-pack‘en (A) ud af håndtaget, mens

du trykker anslagsknappen (B) ned.

2. Kontrollér, at netspændingen, som står anført

på mærkepladen, svarer til den forhånden- værende netspænding. Sæt stikket til lade- aggregatet (C) i stikkontakten. Den grønne LED-lysdiode begynder at blinke.

3. Skub akkumulatorbatteriet fast på ladeaggre-

gatet. Under punkt 10 (‚Visninger på ladeaggregatet‘) fi ndes en oversigt over LED-lysdiodernes betyd- ning. Hvis det ikke er muligt at oplade akku-pack‘en, skal du kontrollere,

om der er netspænding i stikkontakten

om forbindelsen til ladekontakterne på lade- aggregatet er i orden. Hvis det stadigvæk ikke er muligt at oplade akku- pack‘en, bedes du indsende

Tryk på kontakten til akku-kapacitetsindikator (E). Akku-kapacitetsindikatoren (D) indikerer akkumulatorbatteriets ladetilstand ved hjælp af 3 LED-lamper. Alle 3 LED-lamper lyser: Akkumulatorbatteriet er fuldt opladet. 2 LED-lamper eller 1 LED-lampe lyser: Akkumulatorbatteriet råder over tilstrækkelig rest- kapacitet. 1 LED-lampe blinker: Akkumulatorbatteriet er afl adet; oplad akkumula- torbatteriet. Alle LED-lamper blinker: Akkumulatorbatteriet blev helt afl adet og er de- fekt. Et defekt akkumulatorbatteri må ikke længe- re bruges og oplades!

Tænde: Tryk på spærretasten (2) og tænd/sluk-knappen (1). Med tænd/sluk-knappen (1) kan du styre slagan- tallet trinløst. Jo længere du trykker knappen ind, desto højere er slagantallet. Slukke: Slip spærretasten (2) og tænd/sluk-knappen (1).

6.2 Anvendelse som universalsav (fi g. 6)

Sæt universalsaven ned på det materiale, der skal saves i, som vist på fi g. 6. Tænd for univer- salsaven og skub den hen mod savematerialet. Skærehastigheden skal tilpasses materialet.

6.3 Anvendelse som grensav (fi g. 7)

Sæt grensaven ned på det materiale, der skal saves i, som vist på fi g. 7. Tænd for grensaven og sæt den ned på den gren, der skal saves over. Grenbøjlen bruges til at styre apparatet lige. Skærehastigheden skal tilpasses materialet Anl_GAA_E_20_Li_OA_SPK7.indb 161Anl_GAA_E_20_Li_OA_SPK7.indb 161 20.10.2016 13:16:0920.10.2016 13:16:09DK

reservedelsbestilling Fare! Træk altid batteriet ud, inden du foretager indstil- linger på maskinen.

Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.

Vi anbefaler, at maskinen rengøres hver gang efter brug.

Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele. Trænger der vand ind i et el- værktøj, øger det risikoen for elektrisk stød.

Der fi ndes ikke yderligere dele, som skal vedligeholdes inde i maskinen.

Nummeret på den nødvendige reservedel. Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.isc-gmbh.info

8. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans- portskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på gen- brugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almin- deligt husholdningsaff ald. For at sikre en fagmæs- sig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune.

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns ræk- kevidde. Den optimale lagertemperatur ligger mellem 5 og 30˚C. Opbevar el-værktøjet i den originale emballage. Anl_GAA_E_20_Li_OA_SPK7.indb 162Anl_GAA_E_20_Li_OA_SPK7.indb 162 20.10.2016 13:16:0920.10.2016 13:16:09DK

10. Visninger på opladeren

Visning Betydning og påkrævet handling Rød lysdi- ode Grøn lysdi- ode Slukket Blinker Standby-modus Ladeadapteren er sluttet til strømforsyningsnettet og er klar til drift, batteriet er ikke sat i Tændt Slukket Opladning Ladeadapteren lader batteriet op i hurtigladningsmodus. Slukket Tændt Akkumulatorbatteriet er 85% opladet og klar til brug. (Opladningstid 1,5 Ah-batteri: 30 min.) (Opladningstid 3,0 Ah-batteri: 60 min.) (Opladningstid 4,0 Ah-batteri: 80 min.) Herefter skiftes om til en skåneladning, indtil fuldstændig opladning er sket. (Opladningstid i alt 1,5 Ah-batteri: ca. 40 min) (Opladningstid i alt 3,0 Ah-batteri: ca. 75 min) (Opladningstid i alt 4,0 Ah-batteri: ca. 100 min) Påkrævet handling: Tag batteriet ud af opladeren. Kobl ladeadapteren fra strømforsyning nettet. Blinker Slukket Tilpasningsopladning Opladeren befi nder sig i modus for skånsom opladning. Her oplades batteriet af sikkerhedsgrunde langsommere og skal bruge mere end 1 t. Det kan have følgende årsager: - Batteriet er ikke blevet opladet i meget lang tid, eller der er sket yder- ligere afl adning af et fl adt batteri (dybafl adning) - Batteriets temperatur ligger ikke inden for det ideelle område mellem 10° C og 45° C. Påkrævet handling: Vent, indtil ladeprocessen er færdig, batteriet kan stadigvæk oplades. Blinker Blinker Fejl Opladning er ikke længere mulig. Batteriet er defekt. Påkrævet handling: Et defekt batteri må ikke længere oplades. Tag batteriet ud af opladeren. Tændt Tændt Temperaturfejl Batteriet er for varmt (f.eks. direkte solindfald) eller for koldt (under 0° C). Påkrævet handling: Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20° C). Anl_GAA_E_20_Li_OA_SPK7.indb 163Anl_GAA_E_20_Li_OA_SPK7.indb 163 20.10.2016 13:16:0920.10.2016 13:16:09DK

Kun for EU-lande Smid ikke el-værktøj ud som almindeligt husholdningsaff ald! I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis. Recycling-alternativ til tilbagesendelse: Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas- kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående. Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH. Ret til tekniske ændringer forbeholdes Anl_GAA_E_20_Li_OA_SPK7.indb 164Anl_GAA_E_20_Li_OA_SPK7.indb 164 20.10.2016 13:16:0920.10.2016 13:16:09DK

Serviceinformationer I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer. Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer. Kategori Eksempel Sliddele* Akku Forbrugsmateriale/ forbrugsdele* Savklinger Manglende dele

• er ikke nødvendigvis indeholdt i leveringsomfanget! Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vig- tigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)? Beskriv venligst fejlfunktionen. Anl_GAA_E_20_Li_OA_SPK7.indb 165Anl_GAA_E_20_Li_OA_SPK7.indb 165 20.10.2016 13:16:1020.10.2016 13:16:10DK

Garantibevis Kære kunde! Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle ud- vise fejl, beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angivet på dette garantibevis, eller det sted, hvor du har købt varen. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken

vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn- digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel- ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der

skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net- spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli- geholdelse. - Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes). - Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur- ligt slid.

4. Garantiperioden udgør 84 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-

den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det- te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.

info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye appa- rat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garanti- en, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt. Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen- hold til serviceinformationerne i nærværende betjeningsvejledning. Anl_GAA_E_20_Li_OA_SPK7.indb 166Anl_GAA_E_20_Li_OA_SPK7.indb 166 20.10.2016 13:16:1020.10.2016 13:16:10NO
