РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ VCE 45 L AC Flex

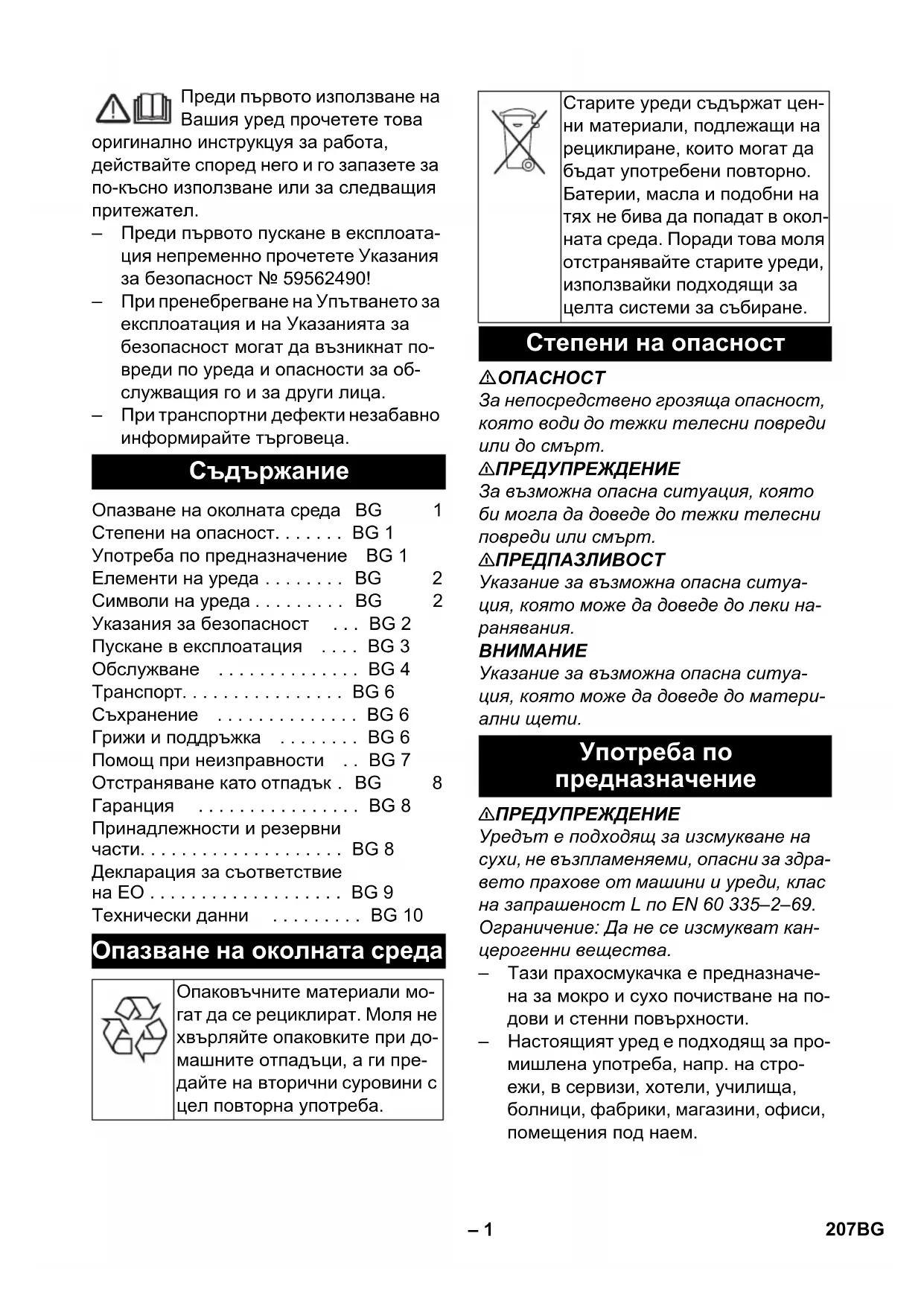

Br. dela Dužina kabla EU 297.534 7,5 m 206 SR– 1 Преди първото използване на Вашия уред прочетете това оригинално инструкцуя за работа, действайте според него и го запазете за по-късно използване или за следващия притежател. – Преди първото пускане в експлоата- ция непременно прочетете Указания за безопасност № 59562490! – При пренебрегване на Упътването за експлоатация и на Указанията за безопасност могат да възникнат по- вреди по уреда и опасности за об- служващия го и за други лица. – При транспортни дефекти незабавно информирайте търговеца.

За непосредствено грозяща опасност, която води до тежки телесни повреди или до смърт. 몇 ПРЕДУПРЕЖДЕНИЕ За възможна опасна ситуация, която би могла да доведе до тежки телесни повреди или смърт. 몇 ПРЕДПАЗЛИВОСТ Указание за възможна опасна ситуа- ция, която може да доведе до леки на-

Указание за възможна опасна ситуа- ция, която може да доведе до матери-

몇 ПРЕДУПРЕЖДЕНИЕ Уредът е подходящ за изсмукване на сухи, не възпламеняеми, опасни за здра- вето прахове от машини и уреди

на запрашеност L по EN 60 335–2–69. Ограничение: Да не се изсмукват кан- церогенни вещества. – Тази прахосмукачка е предназначе- на за мокро и сухо почистване на по- дови и стенни повърхности. – Настоящият уред е подходящ за про- мишлена употреба, напр. на стро- ежи, в сервизи, хотели, училища, болници, фабрики, магазини, офиси,

Опазване на околната среда BG 1 Степени на опасност. . . . . . . BG 1 Употреба по предназначение BG 1 Елементи на уреда . . . . . . . . BG 2 Символи на уреда . . . . . . . . . BG 2 Указания за безопасност . . . BG 2 Пускане в експлоатация . . . . BG 3 Обслужване . . . . . . . . . . . . . . BG 4 Tранспoрт. . . . . . . . . . . . . . . . BG 6 Съхранение . . . . . . . . . . . . . . BG 6 Грижи и поддръжка . . . . . . . . BG 6 Помощ при неизправности . . BG 7 Отстраняване като отпадък . BG 8 Гаранция . . . . . . . . . . . . . . . . BG 8 Принадлежности и резервни части. . . . . . . . . . . . . . . . . . . . BG 8 Декларация за съответствие на ЕО . . . . . . . . . . . . . . . . . . . BG 9 Технически данни . . . . . . . . . BG 10 Опазване на околната среда Опаковъчните материали мо- гат да се рециклират. Моля не хвърляйте опаковките при до- машните отпадъци, а ги пре- дайте на вторични суровини с цел повторна употреба. Старите уреди съдържат цен- ни материали, подлежащи на рециклиране, които могат да бъдат употребени повторно. Батерии, масла и подобни на тях не бива да попадат в окол- ната среда. Поради това моля отстранявайте старите уреди, използвайки подходящи за целта системи за събиране. Степени на опасност Употреба по предназначение 207BG– 2 1 Електроди 2 Маркуч за боклук 3 Кука на кабела 4 Изпускане на въздуха, работен въз-

5 Блокировка на смукателната тръба 6 Универсален адаптер 7 Навлизане на въздуха, въздух за ох- лаждане на двигателя 8 Резервоар за отпадъци 9 Всмукателна глава 10 Водеща ролка 11 Всмукателен накрайник 12 Подова дюза (не е в обема на дос-

13 Всмукателна тръба (не е в обема на

14 Дръжка за носене 15 Капак на филтъра 16 Огъната част (не е в обема на дос-

17 Регулатор на изсмукващата сила (безстепенен) 18 Въртящ регулатор за мощност на всмукване (мин-макс) 19 Контролна лампа 20 Контактна кутия 21 Автоматично почистване на филтъра 22 Главен ключ 23 Плосък филтър 24 Почистване на филтъра

Носач за подовата дюза 26 Носач за дюзата за фуги 27 Носач за всмукателни тръби 28 Захранващ кабел 29 Типова табелка 몇 ПРЕДУПРЕЖДЕНИЕ – Ако отработения въздух се отвеж- да обратно в помещението, то в помещението трябва да е налична степен за обмяна на въздух L. За да се спазят необходимите гранични стойности, връщащият се обра-

поток може да възлиза максимално на 50 % от обемния по- ток на пресен въздух (обем на поме- щението V

x степен на обмяна на въздух L

– Използване на уреда и на субстан- циите, за които трябва да се из- ползва, включително по сигурния метод на отстраняване на поетия материал само от обучен персонал. – Този уред съдържа опасен здравето прах. Процесите на изпразване и поддръжка, включително отстра- няването на резервоара за събира- не на прах могат да бъдат извърш- вани само от специалисти, носещи съответно защитно оборудване. Елементи на уреда Символи на уреда ПРЕДУПРЕЖДЕНИЕ: Този уред съдър- жа опасен за здравето прах. Изпразва- нето и поддръжката, включително отстраняването на торбичката с прах да се извършват само от компе- тентни лица, които носят подходящо лично защитно оборудване. Не включ- вайте, преди да е инсталирана ця- лостната система с филтри. Плосък филтър № за поръч-

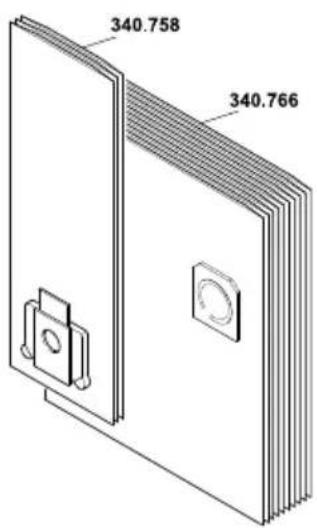

Хартиена филтърна тор-

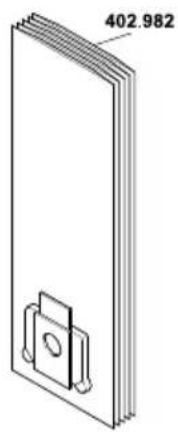

Торбичка за събиране № за поръч-

Указания за безопасност 208 BG– 3 – Уреда да не се експлоатира без пъл- ната филтрационна система. – Приложените разпоредби за безо- пасност, които се отнасят към третираните материали, трябва да се спазват. Уредът позволява 2 вида режим: 1 Режим изсмукване на индустриален прах (контактът не е зает) 2 Режим обезпрашаване (контактът е

Да се подвърже маркуча за

не и според вида на режима да се снабди с дюза за изсмукване или да се подвърже към образуващия прах

몇 ПРЕДУПРЕЖДЕНИЕ При изсмукване никога да не се от- странява плоския филтър. 몇 ПРЕДУПРЕЖДЕНИЕ Не изсмуквайте без филтърен еле- мент, тъй като в противен случай всмукателният мотор ще се повреди

ще настъпи опасност за здравето по- ради повишение на разпространение- то на фин прах! През заземения присъединителен щу- цер се отвеждат статичните заряди. По този начин със съдържащите се в обема на доставка, електростатично заземени принадлежности се предотвратяват об- разуването на искри и токови удари. – Уредът е оборудван с хартиена фил- търна торбичка със затварящ шибър, VCE 35 - № за поръчка 296.961 (5 броя) респ. VCE 45 - № за поръчка

– Уредът е оборудван с торбичка за събиране със затварящ шибър и лен- та за затваряне, № за поръчка

Указание: С този уред могат да се всмукват всички видове прах до клас

запрашеност L. Използването на тор- бичка за събиране на праха (№ за по ръчка виж „Филтърни системи“) се пре- поръчва съгласно закона. Указание: Уредът е подходящ за индус- триална прахосмукачка за всмукване на сух, не възпламеним прах със AGW стой- ности по-големи или равни на 1 мг/м

– При изсмукване на фин прах допъл- нително трябва да се използва хар- тиена филтърна торбичка или тор- бичка за събиране.

Всмукателната глава да се освободи и да се свали. Поставете хартиената филтърна

Всмукателната глава да се постави и да се блокира.

Всмукателната глава да се

и да се свали. Поставете торбичката за събиране. Нахлузете торбичката за събиране на резервоара. Всмукателната глава да се постави и да се блокира.

При превключване от мокро на сухо изсмукване имайте предвид следно-

Изсмукването на сух прах при влажен филтърен елемент задръства филтъ-

да го направи негоден за упо-

Мокрият филтър да се изсуши добре преди употреба или да се смени със сух. При необходимост да се смени фил- търа, описано е в точка "Грижи и под-

Пускане в експлоатация Антистатична система Сухо изсмукване Монтиране на хартиена филтърна

Монтиране на торбичка за събиране Превключване от мокро на сухо

209BG– 4 Указание: При постоянно мокро изсмук- ване се препоръчва използване на пло- сък филтър PES (вижте филтърни сис-

몇 ПРЕДУПРЕЖДЕНИЕ При мокро изсмукване не трябва да се поема застрашаващ здравето прах.

Всмукателната глава да се освободи и да се свали. Извадете хартиената филтърна тор- бичка назад. Издърпайте затварящия шибър

ре и при изваждането на хартиената филтърна торбичка я затворете

Отстранете използваната хартиена филтърна торбичка като отпадък съ- гласно законовите предписания. Всмукателната глава да се постави и да се блокира. – При изсмукване на мокри замърсява- ния обезопасителната филтърна торбичка винаги трябва да се отстра-

Всмукателната глава да се освободи и да се свали. Издърпайте нагоре торбичката за съ-

Издърпайте отвора на торбичката за събиране назад през всмукателния накрайник и я затворете плътно. Затворете торбичката за събиране плътно с лентата за затваряне под

Извадете торбичката за събиране. Отстранете използваната торбичка за събиране като отпадък съгласно законовите предписания. Всмукателната глава да се постави и да се блокира. – При изсмукване на мокри замърсява- ния торбичката за събиране винаги трябва да се отстранява. – При изсмукване на мокри замърсява- ния с дюзата за мека мебел или фуги (опция), респ. когато предимно се из-

вода от съд, се препоръчва да се изключи функцията "Автома- тично почистване на филтъра". – При достигане на макс. ниво на теч- ността уредът изключва автоматич-

– При не проводими течност (напр. емулсия при пробиване, масла и мазнини) уредът не изключва при пълен резервоар. Нивото на за- пълване трябва да се

непрекъснато и резервоара да се изпразва своевременно. – След приключване на мокрото из- смукване: Почистете плоския фил- тър с почистването на филтъра и ос- тавете филтъра да изсъхне доста- тъчно. Почистете електродите с чет- ка. Почистете резервоара с влажна кърпа и го подсушете.

Всмукателният маркуч е оборудван със

с клип. Могат да се присъеди- нят всички принадлежности C-35/C-DN-

Включете щепсела в електрическата

Свържете уреда към главния прекъс-

Мощността на всмукване (мин-макс) да се настрои от въртящия се регула-

Мокро изсмукване Отстраняване на хартиена филтърна

Отстраняване на торбичка за

Общи положения Връзка с клип

Включване на уреда Да се настрои мощността на

210 BG– 5 Регулирайте силата на изсмукване от регулатора на изсмукващата сила (безстепенен).

Опасност от нараняване и повреда! Щепселът е предназначен само за ди- ректно свързване на електрически ин- струменти към прахосмукачката. Вся- ка друга употреба на щепсела е недо-

Щепсела на електрическия инстру- мент да се пъхне в прахосмукачката

Свържете уреда към главния прекъс-

Контролната лампа свети, прахосмукач- ката се намира в режим Standby. Указание: Прахосмукачката се включва и изключва автоматично с електриче- ския инструмент. Указание: Прахосмукачката има забавя- не при потегляне до 0,5 секунди и пос- ледващ ход от до 15 секунди. Указание: Консумираната мощност на електрическите инструменти

Адаптирайте универсалния адаптер към извода на електрическия инстру-

Да се отстрани извитата част на сму- кателния маркуч. Монтирайте универсалния адаптер на смукателния маркуч.

Свържете универсалния адаптер към електрическия инструмент, при необходимост отрежете до необхо- димия диаметър. Уредът разполага с почистване на

търа от нов вид, особено ефикасно при фин прах. При това плоския филтър се почиства автоматично на всеки 15 се- кунди от въздушен поток (пулсиращ

Указание: Автоматичното почистване на филтъра е включено фабрично. Указание: Изключването/включването на автоматичното почистване на филтъ- ра е възможно само при включен уред. – Изключване на автоматичното по- чистване на филтъра: Задействайте шалтера. Контролната лампа в шалтера изгасва. – Включване на автоматичното по- чистване на филтъра: Отново задействайте шалтера. Кон- тролната лампа в шалтера свети зе-

Изключете уреда от главния прекъс-

Издърпайте щепсела. Изпразнете резервоара. Почиствайте уреда отвътре и отвън посредством изсмукване и изтриване с влажна кърпа.

Всмукателния маркуч и мрежовия ка- бел се съхраняват в съответствие с

Уредът да се съхранява в сухо поме- щение и да се осигури против неком- петентна употреба. Регулиране на силата изсмукване Работа с електрически инструменти Автоматично почистване на

Изключете уреда След всяка употреба Съхранение на уреда 211BG– 6 몇 ПРЕДПАЗЛИВОСТ Опасност от нараняване и повреда! При транспорт имайте пред вид те- глото на уреда. Свалете всмукателната тръба с по- довата дюза от държача. За носене хванете уреда за дръжката за носене и за всмукателната тръба. При транспорт в автомобили осигу- рявайте уреда съгласно валидните директиви против плъзгане и

몇 ПРЕДПАЗЛИВОСТ Опасност от нараняване и повреда! При съхранение имайте пред вид те- глото на уреда. Съхранението на този уред е позволено само във вътрешни помещения.

Преди всички дейности по уреда той да се изключи и да се извади щепсела. Отстраняващите прах машини са пред- пазни приспособления за предотвратя

ване или отстраняване на опасности по смисъла на Федералното сдружение за информация в здравеопазването и за- щита на потребителите A1. – За поддръжка от страна на потреби- теля уреда трябва да се разглоби, да се почисти и да се поддържа, докол- кото това е възможно да се извърши без това да предизвиква опасност за персонала по поддръжката и други лица. Подходящите предпазни меро- приятия съдържат отстраняване на отровите преди разглобяването. По- грижете се за филтриране на прину- дителното отстраняване на отровите на местото, където се разглобява уреда, почистване на повърхностите при поддръжката и подходяща защи- та на персонала. – Отровите от външните части

да се отстраняват по метода на из- смукване и избърсване до сухо, или се третират с уплътняващи средства преди да се изнесат от опасната об- ласт. Всички части на уреда трябва да се разглеждат като замърсени, ко- гато се изнесат от опасната област. – При провеждане на дейностите по поддръжка и поправка трябва да се изхвърлят всички замърсени пред- мети, които не са могли да бъдат по- чистени задоволително. Такива предмети трябва да се отстраняват в непропускливи торби, в съответ- ствие с валидните разпоредби за от- страняване на такива отпадъци. 몇 ПРЕДУПРЕЖДЕНИЕ Предпазните приспособления за предо- твратяване на опасности трябва

се поддържат редовно. Това означава, че минимум веднъж годишно техника- та на безопасност на тяхната функ- ция трябва да се проверява от произ- водителя или оторизирано от него ли- це, напр. херметичността на уреда, увреждания на филтъра, функцията на контролните приспособления.

Опасност от увреждане! За почиства- не не използвайте препарати

дръжка, съдържащи силикон. – Обичайните дейности по поддръжка- та можете да извършите и сами. – Повърхността на уреда и вътрешна- та страна на резервоара трябва да се почистват редовно с влажна кър-

몇 ПРЕДУПРЕЖДЕНИЕ Опасност поради опасен за здравето прах. При дейности по поддръжката (напр. смяна на филтър) да се носи ре- спиратор P2 или с по-високо качество и облекло за еднократна употреба. Tранспoрт

Грижи и поддръжка 212 BG– 7 Отворете капака на филтъра. Свалете плоския филтър. Използвания плосък филтър отстра- нете в прахонепропускаема затворе- на торба, съгласно законовите раз-

Изпадналата мръсотия отстранете откъм страната за чист въздух. Да се постави нов плосък филтър. Притиснете ръба за пяна на филтъра изцяло надолу към ръба. Затворете капака на филтъра, тряб- ва да се чуе фиксирането.

Всмукателната глава да се освободи и да се свали. Извадете хартиената филтърна тор- бичка назад. Издърпайте затварящия шибър наго- ре и при изваждането на хартиената филтърна торбичка я затворете

Отстранете използваната хартиена филтърна торбичка като отпадък съ-

законовите предписания. Поставете нова хартиена филтърна

Всмукателната глава да се постави и да се блокира.

Всмукателната глава да се освободи и да се свали. Издърпайте нагоре торбичката за съ-

Издърпайте отвора на торбичката за събиране назад през всмукателния накрайник и я затворете плътно. Затворете торбичката за събиране плътно с лентата за затваряне под

Извадете торбичката за събиране. Отстранете използваната торбичка за събиране като отпадък съгласно законовите предписания. Поставете нова торбичка за събира-

Нахлузете торбичката за събиране на резервоара. Всмукателната глава да се постави и да се блокира. Всмукателната глава да се освободи и да се свали. Почистете електродите с четка. Всмукателната глава да се постави и да се блокира.

Преди всички дейности по уреда той да се изключи и да се извади щепсела. Указание: Ако възникне неизправност (напр. счупване на филтъра), уредът веднага трябва да се изключи. Преди повторно пускане в действие трябва да се отстрани неизправността. Проверете контакта и предпазителя на електрозахранването. Проверете мрежовия кабел, мрежо- вия щепсел, електродите и контакта

Да се включи уредът. Изпразнете резервоара. Да се изключи уреда и да се изчака 5 секунди, след 5 секунди да се включи

Смяна на плоския филтър Смяна на хартиена филтърна

Смяна на торбичка за събиране Почистване на електродите Помощ при неизправности Смукателната турбина не работи Всмукващата турбина изключва Всмукващата турбина не потегля отново след изпразване на

213BG– 8 Да се отстранят запушванията от всмукателната дюза, всмукателната тръба, всмукателния маркуч или пло- ския филтър. Сменете напълнената хартиена филтърна торбичка. Сменете напълнената торбичка за

Смяна на плоския филтър. Проверете извода на електрическия инструмент.

Смяна на плоския филтър. Почистете електродите и междинно- то пространство на електродите с

Нивото на запълване при електриче- ски непроводими течности да се про- верява непрекъснато. Всмукателният маркуч не е свързан. Уведомете сервиза. Уведомете сервиза. Ако повредата не може да бъде от- странена, уреда да се провери от сер-

Съгласно законовите разпоредби в края на срока на експлоатация уреда да се отстрани като отпадък. Във всяка страна важат гаранционните условия, публикувани от оторизираната от нас дистрибуторска фирма. Евенту- ални повреди на Вашия уред ще отстра- ним в рамките на гаранционния срок безплатно, ако се касае за дефект в ма- териалите или при производство. В га- ранционен случай се обърнете към дис- трибутора или най-близкия оторизиран сервиз, като представите касовата бе-

– Могат да се използват само принад- лежности и резервни части, които са позволени от производителя. Ориги- налните принадлежности и ориги- нални резервни части дават гаран- ция за това, уредът да може да се из- ползва сигурно и без повреди. – Списък на най-често необходимите резервни части ще намерите в края на упътването за експлоатация. № за поръчка 369 845

Демонтирайте ивицата с четки. Монтирайте гумените фаски. Указание: Структурираната страна на

фаски трябва да сочи навън. Смукателната сила намалява Излизане на прах при изсмукване Изключващата автоматика (мокро изсмукване) не реагира Автоматичното почистване на филтъра не работи Автоматичното почистване на филтъра не може да се изключи Автоматичното почистване на филтъра не може да се включи Служба за работа с клиенти Отстраняване като отпадък

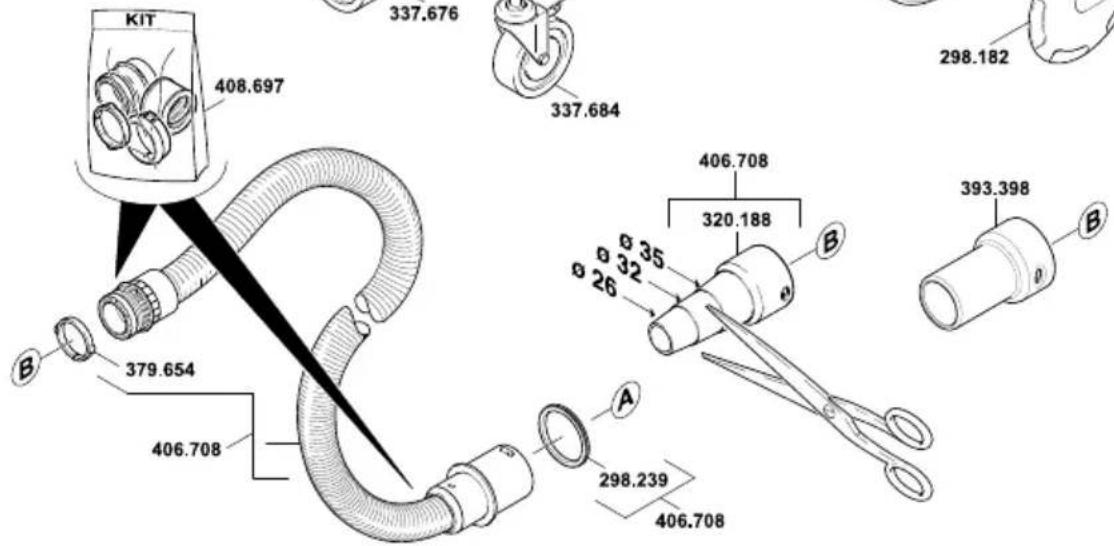

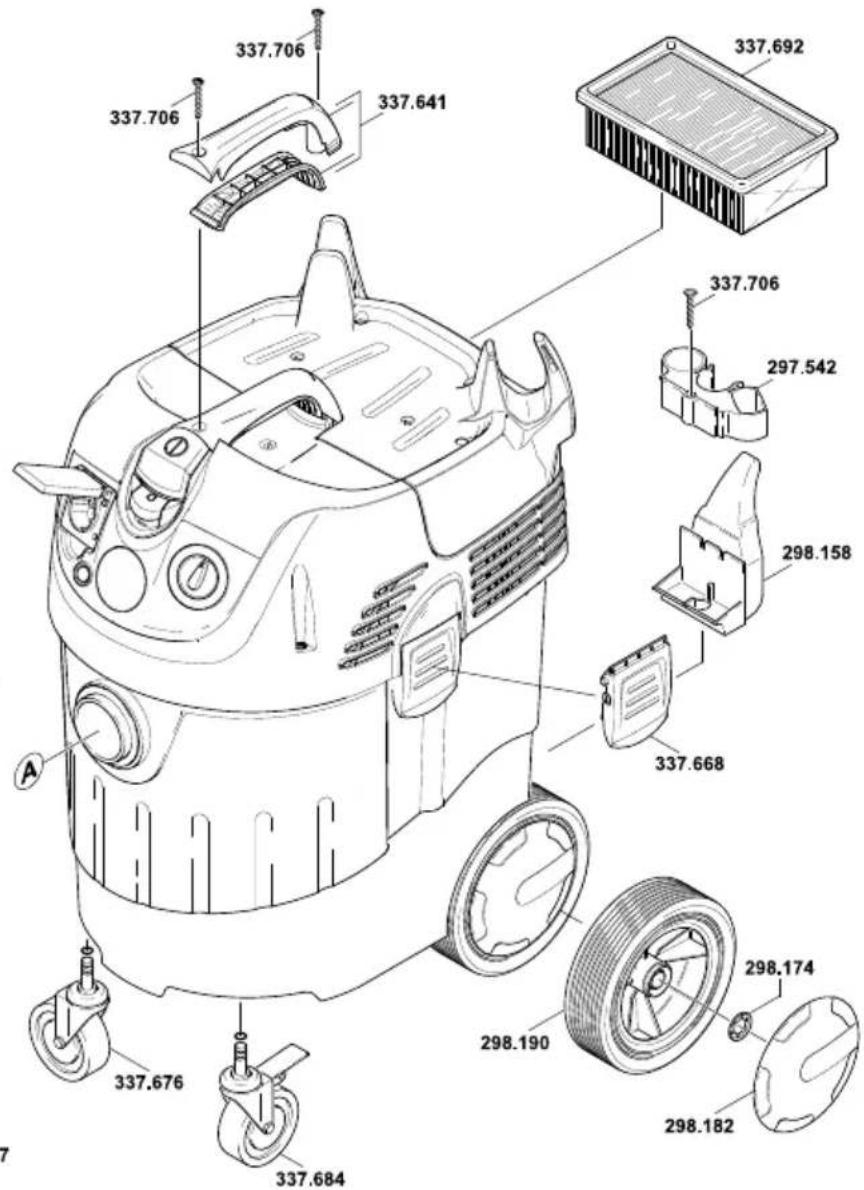

Принадлежности и резервни части Комплект за почистване Наименование № за поръч-

Огъната част (пластмаса, AS)

Всмукателна тръба (метал)

Подова дюза 300.659 1 Монтирайте гумените фаски на подовата дюза (мокро изсмукване) 214 BG– 9 С настоящото декларираме, че цитира- ната по-долу машина съответства по концепция и конструкция, както и по на- чин на производство, прилаган от нас, на съответните основни изисквания за техническа безопасност и безвредност на Директивите на ЕО. При промени на машината, които не са съгласувани с нас, настоящата декларация губи

Подписалите действат по възложение и като пълномощници на управителното

Напрежение от мрежата V 220-240 220-240 Честота Hz 1~ 50-60 1~ 50-60 Макс. мощност W 1380 1380 Номинална мощност W 1200 1200 Съдържание на резервоара л 34 43 Ниво на пълнене на течността л 19 30 Количество въздух (макс.) – Всмукател

Консумирана мощност на електриче- ските инструменти W 100-2200 100-2200 Вид защита -- IPX4 IPX4 Клас защита -- I I Извод за всмукателния маркуч (C- DN/C-ID) мм 35 35 Дължина x широчина x височина мм 520 x 380 x 580 520 x 380 x 695 Типично собствено тегло кг 12,5 13,5 Температура на околната среда

°C +40 +40 Установени стойности съгласно EN 60335-2-69 Ниво на звука L

dB(A) 1 1 Стойност на вибрациите в областта на дланта – ръката
