NAVODILA ZA UPORABO VCE 45 L AC Flex

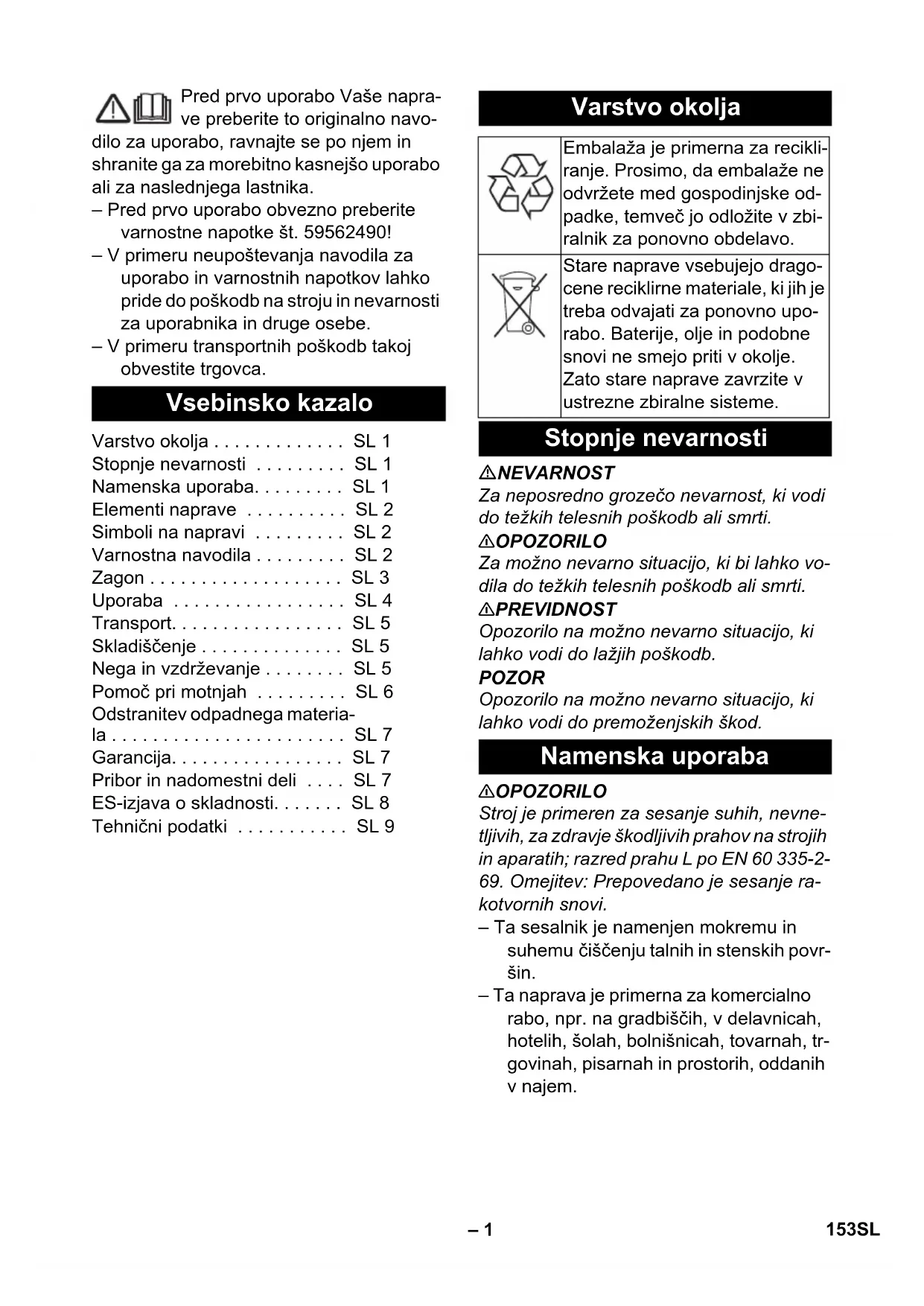

Č. dílu Délka kabelu EU 297 534 7,5 m 152 CS– 1 Pred prvo uporabo Vaše napra- ve preberite to originalno navo- dilo za uporabo, ravnajte se po njem in shranite ga za morebitno kasnejšo uporabo ali za naslednjega lastnika. – Pred prvo uporabo obvezno preberite varnostne napotke št. 59562490! – V primeru neupoštevanja navodila za uporabo in varnostnih napotkov lahko pride do poškodb na stroju in nevarnosti za uporabnika in druge osebe. – V primeru transportnih poškodb takoj obvestite trgovca. NEVARNOST Za neposredno grozečo nevarnost, ki vodi do težkih telesnih poškodb ali smrti. 몇 OPOZORILO Za možno nevarno situacijo, ki bi lahko vo- dila do težkih telesnih poškodb ali smrti. 몇 PREVIDNOST Opozorilo na možno nevarno situacijo, ki lahko vodi do lažjih poškodb. POZOR Opozorilo na možno nevarno situacijo, ki lahko vodi do premoženjskih škod. 몇 OPOZORILO Stroj je primeren za sesanje suhih, nevne- tljivih, za zdravje škodljivih prahov na strojih in aparatih; razred prahu L po EN 60 335-2-

69. Omejitev: Prepovedano je sesanje ra-

kotvornih snovi. – Ta sesalnik je namenjen mokremu in suhemu čiščenju talnih in stenskih povr- šin. – Ta naprava je primerna za komercialno rabo, npr. na gradbiščih, v delavnicah, hotelih, šolah, bolnišnicah, tovarnah, tr- govinah, pisarnah in prostorih, oddanih v najem. Vsebinsko kazalo Varstvo okolja . . . . . . . . . . . . . SL 1 Stopnje nevarnosti . . . . . . . . . SL 1 Namenska uporaba. . . . . . . . . SL 1 Elementi naprave . . . . . . . . . . SL 2 Simboli na napravi . . . . . . . . . SL 2 Varnostna navodila . . . . . . . . . SL 2 Zagon . . . . . . . . . . . . . . . . . . . SL 3 Uporaba . . . . . . . . . . . . . . . . . SL 4 Transport. . . . . . . . . . . . . . . . . SL 5 Skladiščenje . . . . . . . . . . . . . . SL 5 Nega in vzdrževanje . . . . . . . . SL 5 Pomoč pri motnjah . . . . . . . . . SL 6 Odstranitev odpadnega materia- la . . . . . . . . . . . . . . . . . . . . . . . SL 7 Garancija. . . . . . . . . . . . . . . . . SL 7 Pribor in nadomestni deli . . . . SL 7 ES-izjava o skladnosti. . . . . . . SL 8 Tehnični podatki . . . . . . . . . . . SL 9 Varstvo okolja Embalaža je primerna za recikli- ranje. Prosimo, da embalaže ne odvržete med gospodinjske od- padke, temveč jo odložite v zbi- ralnik za ponovno obdelavo. Stare naprave vsebujejo drago- cene reciklirne materiale, ki jih je treba odvajati za ponovno upo- rabo. Baterije, olje in podobne snovi ne smejo priti v okolje. Zato stare naprave zavrzite v ustrezne zbiralne sisteme. Stopnje nevarnosti Namenska uporaba 153SL– 2 1 Elektrode 2 Gibka sesalna cev 3 Kljuka za kabel 4 Izstop zraka, delovni zrak 5 Blokiranje sesalne glave 6 Univerzalni adapter 7 Vstop zraka, hladilni zrak motorja 8 Zbiralnik umazanije 9 Sesalna glava 10 Vrtljiva kolesca 11 Sesalni nastavek 12 Talna šoba (ni del dobavnega obsega) 13 Sesalna cev (ni del dobavnega obsega) 14 Nosilni ročaj 15 Pokrov filtra 16 Koleno (ni del dobavnega obsega) 17 Regulator sesalne moči (brezstopenj- ski) 18 Vrtljivi regulator za moč sesanja (min- max) 19 Kontrolna lučka 20 Vtičnica 21 Avtomatsko čiščenje filtra 22 Glavno stikalo 23 Ploščato naguban filter 24 Čiščenje filtra 25 Nosilec za talno šobo 26 Držalo za šobo za čiščenje fug 27 Držalo za sesalne cevi 28 Omrežni kabel 29 Tipska tablica 몇 OPOZORILO – Če se odvajan zrak vrača v prostor, mora v prostoru obstajajti zadostna sto- pnja izmenjave zraka L. Za ohranjanje zahtevanih mejnih vrednosti sme vrnje- ni volumski tok znašati največ 50% vo- lumskega toka svežega zraka (prostor- ni volumen V

). Brez posebnih prezračevalnih ukrepov velja: L

– Aparat in snovi, za katere se uporablja, vključno z varnim postopkom odstranje- vanja vsrkanega materiala, sme upora- bljati le usposobljeno osebje. – Ta naprava vsebuje prah, ki je škodljiv za zdravje. Postopke praznjenja in vzdrževanja, vključno z odstranitvijo zbiralnika za prah, smejo izvajati le stro- kovnjaki, ki nosijo ustrezno zaščitno opremo. – Naprave ne uporabljajte brez popolne- ga filtrirnega sistema. – Upoštevati se morajo uporabni varno- stni predpisi za materiale, ki jih želite obdelati. Elementi naprave Simboli na napravi OPOZORILO: Ta naprava vsebuje vrste prahu, ki so zdravju nevarne. Praznjenje in vzdrževanje, vključno z odstranjevanjem vrečke za prah, smejo izvajati le strokovne osebe, ki nosijo ustrezno osebno zaščitno opremo. Ne vklopite, preden ni instaliran celoten filtrski sistem. Ploščato naguban filter Naroč. št. 337.692 Papirnata filtrska vrečka Naroč. št. VCE 35:

Vrečka za odpadke Naroč. št. 340.766 Varnostna navodila 154 SL– 3 Naprava dovoljuje 2 načina obratovanja: 1 obratovanje kot industrijski sesalnik (vtič- nica ni rezervirana) 2 obratovanje kot odprašilo (vtičnica rezer- virana) Priključite gibko sesalno cev in jo odvisno od načina obratovanja opremite s sesal- no šobo ali priključite na napravo za ustvarjanje prahu. 몇 OPOZORILO Pri sesanju se ploskega nagubanega filtra nikoli ne sme odstraniti. 몇 OPOZORILO Ne sesajte brez filtrskega elementa, ker se v nasprotnem primeru lahko poškoduje se- salni motor in pride do ogrožanja zdravja zaradi povečanega izhajanja drobnega prahu. Preko ozemljenega priključnega nastavka se odvajajo statične naelektritve. Tako se z v obsegu dobave vsebovanim elektrostatič- no ozemljenim priborom preprečijo iskrenje in udarci toka. – Naprava je opremljena s papirnato filtr- sko vrečko z zapiralnim drsnikom, VCE

35 - naročniška št. 296.961 (5 kosov)

oz. VCE 45 - naročniška št. 340.758 (5 kosov). – Naprava je opremljena z vrečko za od- padke z zapiralnim drsnikom in zapiral- nimi trakovi, naročniška št. 340.766 (10 kosov). Opozorilo: S to napravo se lahko vsesava- jo vse vrste prahu do razreda L. Uporaba vrečke za zbiranje prahu (za naročniško št. glejte filtrske sisteme) je zakonsko predpi- sana. Napotek: Naprava je kot industrijski sesal- nik primerna za sesanje suhega, negorlji- vega prahu z mejnimi vrednostmi za delov- no mesto, večjimi ali enakimi 1 mg/m

– Pri sesanju drobnega prahu je treba do- datno uporabiti papirnato filtrsko vrečno ali vrečko za odpadke. Slika Deblokirajte in snemite sesalno glavo. Nataknite papirnato filtrsko vrečko. Namestite sesalno glavo in jo blokirajte. Slika Deblokirajte in snemite sesalno glavo. Nataknite vrečko za odpadke. Vrečko za odpadke poveznite čez po- sodo. Namestite sesalno glavo in jo blokirajte. POZOR Pri spremembi z mokrega na suho sesa- nje upoštevajte: Sesanje suhega prahu z mokrim filtrskim elementom zamaši filter in ga lahko one- sposobi. Moker filter pred uporabo dobro posuši- te ali pa ga zamenjajte s suhim. Po potrebi zamenjajte filter, kot je opi- sano pod točko "Nega in vzdrževanje". Napotek: Pri stalnem mokrem sesanju je priporočljivo uporabljati PES ploski nagu- bani filter (glejte filtrske sisteme). 몇 OPOZORILO Pri mokrem sesanju se ne sme vsesavati zdravju škodljiv prah. Slika Deblokirajte in snemite sesalno glavo. Papirnato filtrsko vrečko izvlecite nazaj. Zaporni drsnik povlecite navzgor in pa- pirnato filtrsko vrečko pri odstranjevanju tesno zaprite. Odrabljeno papirnato filtrsko vrečko od- vrzite v skladu z zakonskimi določili. Namestite sesalno glavo in jo blokirajte. – Pri sesanju mokre umazanije je treba papirnato filtrsko vrečko vedno odstra- niti. Zagon Anti statik sistem Suho sesanje Vgradnja papirnate filtrske vrečke Vgradnja vrečke za odpadke Menjava z mokrega na suho sesanje Mokro sesanje Odstranjevanje papirnate filtrske vrečke 155SL– 4 Slika Deblokirajte in snemite sesalno glavo. Vrečko za odpadke obrnite navzgor. Odprtino vrečke za odpadke izvlecite nazaj preko sesalnega nastavka in te- sno zaprite. Vrečko za odpadke pod odprtino tesno zaprite z zapiralnim trakom. Izvlecite vrečko za odpadke. Odrabljeno vrečko za odpadke odvrzite v skladu z veljavnimi določili. Namestite sesalno glavo in jo blokirajte. – Pri sesanju mokre umazanije je treba vrečko za odpadke vedno odstraniti. – Pri sesanju mokre umazanije s šobo za čiščenje oblog ali fug (opcija), oziroma ko se iz posode pretežno vsesava vo- da, je priporočljivo izklopiti funkcijo "Av- tomatsko čiščenje filtra". – Pri dosegu maks. nivoja tekočine se na- prava avtomatsko izklopi. – Pri neprevodnih tekočinah (na pri- mer vrtalna emulzija, olja in masti) se naprava pri polni posodi ne izklopi. Polnilni nivo se mora stalno prever- jati in posoda pravočasno izprazniti. – Po konačnem mokrem sesanju: Ploski nagubani filter očistite s čiščenjem filtra in pustite, da se filter zadostno posuši. Elektrode očistite s krtačo. Posodo oči- stite z vlažno krpo in jo posušite. Slika Sesalna cev je opremljena s spojko. Na njo lahko priklopite ves dodatni pribor z oznako C-35/C-DN-35. Vtaknite omrežni vtič. Vklopite napravo na glavnem stikalu. Sesalno moč (min-maks) nastavite na vrtljivem regulatorju. Regulirajte sesalno moč z regulatorjem sesalne moči (brezstopenjski). NEVARNOST Nevarnost poškodbe in škode! Vtič nica je namenjena le za neposredno priključitev električnega orodja na sesalnik. Vsaka dru- ga raba vtičnice ni dovoljena. Omrežni vtič električnega orodja vtakni- te v sesalnik. Vklopite napravo na glavnem stikalu. Kontrolna luč sveti, sesalnik se nahaja v načinu pripravljenosti. Opozorilo: Sesalnik se samodejno vklopi in izklopi z električnim orodjem. Opozorilo: Sesalnik ima zakasnitev zago- na do 0,5 sekund in čas naknadnega teka do 15 sekund. Opozorilo: Za vrednosti priključne moči električnega orodja glejte tehnične podat- ke. Slika Univerzalni adapter prilagodite priključ- ku električnega orodja. Slika Z gibke sesalne cevi odstranite koleno. Univerzalni adapter montirajte na gibko sesalno cev. Slika Univerzalni adapter priključite na elek- trično orodje, po potrebi prirežite na po- trebni premer. Sesalnik ima čiščenje filtra novega tipa, kar je posebej učinkovito pri drobnem prahu. Pri tem se ploščato naguban filter vsakih 15 sekund z zračnim sunkom avtomatsko čisti (pulzirajoč zvok). Opozorilo: Avtomatično čiščenje filtra je tovarniško vklopljeno. Odstranjevanje vrečke za odpadke Splošno Spoj Uporaba Vklop naprave Nastavitev sesalne moči Uravnavanje sesalne moči Delo z električnim orodjem Avtomatsko čiščenje filtra 156 SL– 5 Opozorilo: Izklop/vklop avtomatičnega či- ščenja filtra je možno le pri vklopljeni napra- vi. – Izklop avtomatskega čiščenje filtra: Pritisnite stikalo. Kontrolna lučka na sti- kalu ugasne. – Vklop avtomatskega čiščenja filtra: Ponovno pritisnite stikalo. Kontrolna lučka na stikalu sveti zeleno. Izklopite napravo na glavnem stikalu. Izvlecite omrežni vtič. Izpraznite posodo. Napravo od znotraj in od zunaj posesaj- te in obrišite z vlažno krpo. Slika Gibko sesalno cev in omrežni kabel shranite v skladu s sliko. Napravo pospravite v suh prostor in jo zavarujte pred nepooblaščeno upora- bo. 몇 PREVIDNOST Nevarnost poškodbe in škode! Pri transpor- tu upoštevajte težo naprave. Sesalno cev s talno šobo vzemite iz dr- žala. Napravo nosite tako, da jo primete za nosilni ročaj in sesalno cev. Pri transportu v vozilih napravo zavaruj- te proti zdrsu in prevrnitvi v skladu z vsakokratnimi veljavnimi smernicami. 몇 PREVIDNOST Nevarnost poškodbe in škode! Pri shranje- vanju upoštevajte težo naprave. Ta naprava se sme shraniti le v notranjih prostorih. NEVARNOST Pred vsemi deli na napravi, izklopite napra- vo in izvlecite omrežni vtič iz vtičnice. Stroji za odstranjevanje prahu so varnostne naprave za preprečevanje ali odsranjeva- nje nevarnosti v smislu BGV A1. – Za vzdrževanje s strani uporabnika se mora naprava razstaviti, očistiti in vzdr- ževati, kolikor je to izvedljivo, ne da se pri tem vzdrževalno osebje in druge osebe izpostavljajo nevarnosti. Ustre- zni previdnostni ukrepi vključujejo raz- strupitev pred razstavljanjem naprave. Poskrbite za lokalno filtrirano obvezno prezračevanje na mestu razstavljanja naprave, čiščenje vzdrževalne površine in ustrezno zaščito osebja. – Zunanjost naprave se mora razstrupiti s sesanjem in brisanjem, ali obdelati s te- snilnimi sredstvi preden se odstrani iz nevarnega območja. Vse dele naprave je treba šteti kot onesnažene, ko se jih odstrani iz nevarnega območja. – Pri izvajanju vzdrževalnih del in popravil je potrebno zavre či vse onesnažene predmete, ki jih ni mogoče zadovoljivo očistiti. Takšne predmete je treba od- straniti v neprepustnih vrečkah v skladu z veljavnimi predpisi za odstranjevanje tovrstnih odpadkov. 몇 OPOZORILO Varnostne priprave za preprečevanje ne- varnosti je potrebno redno vzdrževati To pomeni, da mora proizvajalec ali podučena oseba najmanj enkrat letno preveriti varno- stno tehnično brezhibno delovanje priprav, npr. tesnjenje aparata, poškodbe filtra, de- lovanje kontrolnih priprav. POZOR Nevarnost poškodb! Za čiščenje ne upora- bljajte negovalnih sredstev, ki vsebujejo si- likon. – Enostavna vzdrževalna in čistilna dela lahko izvedete sami. – Površinonaprave in notranjost posode je treba redno čistiti z vlažno krpo. Izklop stroja Po vsakem obratovanju Shranjevanje naprave Transport Skladiščenje Nega in vzdrževanje 157SL– 6 몇 OPOZORILO Nevarnost zaradi prahu, škodljivega za zdravje. Pri vzdrževalnih delih (npr. zame- njavi filtra) nosite zaščitno dihalno masko P2 ali oblačila višje kakovosti in za enkra- tno uporabo. Odprite pokrov filtra. Izvlecite ploski nagubani filter. Rabljeni ploski nagubani filter odstrani- te v hermetično zaprti vrečki v skladu z zakonskimi določili. Odstranite umazanijo, ki se je nabrala na strani za čisti zrak. Vstavite nov ploski nagubani filter. Penasto obrobo filtra v celoti pritisnite navzdol na rob. Zaprite pokrov filtra, ki se mora slišno zaskočiti. Slika Deblokirajte in snemite sesalno glavo. Papirnato filtrsko vrečko izvlecite nazaj. Zaporni drsnik povlecite navzgor in pa- pirnato filtrsko vrečko pri odstranjevanju tesno zaprite. Odrabljeno papirnato filtrsko vrečko od- vrzite v skladu z zakonskimi določili. Nataknite novo papirnato filtrsko vrečko. Namestite sesalno glavo in jo blokirajte. Slika Deblokirajte in snemite sesalno glavo. Vrečko za odpadke obrnite navzgor. Odprtino vrečke za odpadke izvlecite nazaj preko sesalnega nastavka in te- sno zaprite. Vrečko za odpadke pod odprtino tesno zaprite z zapiralnim trakom. Izvlecite vrečko za odpadke. Odrabljeno vrečko za odpadke odvrzite v skladu z veljavnimi določili. Nataknite novo vrečko za odpadke. Vrečko za odpadke poveznite čez po- sodo. Namestite sesalno glavo in jo blokirajte. Deblokirajte in snemite sesalno glavo. Elektrode očistite s krtačo. Namestite sesalno glavo in jo blokirajte. NEVARNOST Pred vsemi deli na napravi, izklopite napra- vo in izvlecite omrežni vtič iz vtičnice. Opozorilo: V primeru motnje (npr. zloma filtra) se mora naprava takoj izklopiti. Pred vnovičnim zagonom je treba motnjo odpra- viti. Preverite vtičnico in varovalko oskrbe z električnim tokom. Preverite omrežni kabel, omrežni vtič, elektrode in vtičnico naprave. Vklopite napravo. Izpraznite posodo. Sesalnik izklopite in počakajte 5 se- kund, nato ga ponovno vklopite. Elektrode ter vmesni prostor elektrod očistite s krtačo. Odstranite zamašitev iz sesalne šobe, sesalne cevi, gibke sesalne cevi ali plo- ščato nagubanega filtra. Zamenjajte napolnjeno papirnato filtr- sko vrečko. Zamenjajte napolnjeno vrečko za od- padke. Pravilno zaskočite pokrov filtra. Zamenjajte ploski nagubani filter. Preverite priključek električnega orodja. Slika Preverite/popravite pravilen položaj vgradnje ploskega nagubanega filtra. Zamenjajte ploski nagubani filter. Zamenjava ploskega nagubanega filtra Menjava papirnate filtrske vrečke Menjava vrečke za odpadke Čiščenje elektrod Pomoč pri motnjah Sesalna turbnina ne teče Sesalna turbina se izklopi Sesalna turbina po praznjenju zbiralnika ne zažene Sesalna moč upada Izstopanje prahu med sesanjem 158 SL– 7 Elektrode ter vmesni prostor elektrod očistite s krtačo. Pri električno neprevodni tekočini stalno preverjajte polnilni nivo. Gibka sesalna cev ni priključena. Obvestite uporabniški servis. Obvestite uporabniški servis. Če motnje ni možno odpraviti, mora na- pravo pregledati uporabniški servis. Napravo je na koncu življenjske dobe po- trebno odstraniti v odpad v skladu z zakon- skimi določili. V vsaki državi veljajo garancijski pogoji, ki jih določa naše prodajno predstavništvo. Morebitne motnje na napravi, ki so posledi- ca materialnih ali proizvodnih napak, v času garancije brezplačno odpravljamo. V pri- meru uveljavljanja garancije, se z original- nim računom obrnite na prodajalca oziroma najbližji uporabniški servis. – Uporabljati se smejo le pribor in nado- mestni deli, ki jih dopušča proizvajalec. Originalni pribor in originalni nadome- stni deli zagotavljajo varno in nemoteno obratovanje naprave. – Izbor najpogosteje potrebnih nadome- stnih delov najdete na koncu navodila za obratovanje. Naroč. št. 369.845 Slika Odstranite ščetine. Vstavite gumijaste brisalce. Opozorilo: Strukturirana stran gumijastih nastavkov mora kazati navzven. Izklopna avtomatika (mokro sesanje) ne reagira Avtomatsko čiščenje filtra ne dela Avtomatskega čiščenja filtra ni možno izklopiti Avtomatskega čiščenja filtra ni možno vklopiti Uporabniški servis Odstranitev odpadnega materiala Garancija Pribor in nadomestni deli Čistilni set Naziv Naroč. št. Kos Koleno (plastika, AS)

Šoba za fuge (nadomestni del)

Vrednost priključne moči električnega orodja W 100-2200 100-2200 Vrsta zaščite -- IPX4 IPX4 Razred zaščite -- I I Priključek gibke sesalne cevi (C-DN/C- ID) mm 35 35 Dolžina x širina x višina mm 520 x 380 x 580 520 x 380 x 695 Tipična delovna teža kg 12,5 13,5 Okoljska temperatura (max.) °C +40 +40 Ugotovljene vrednosti v skladu z EN 60335-2-69 Nivo hrupa L
