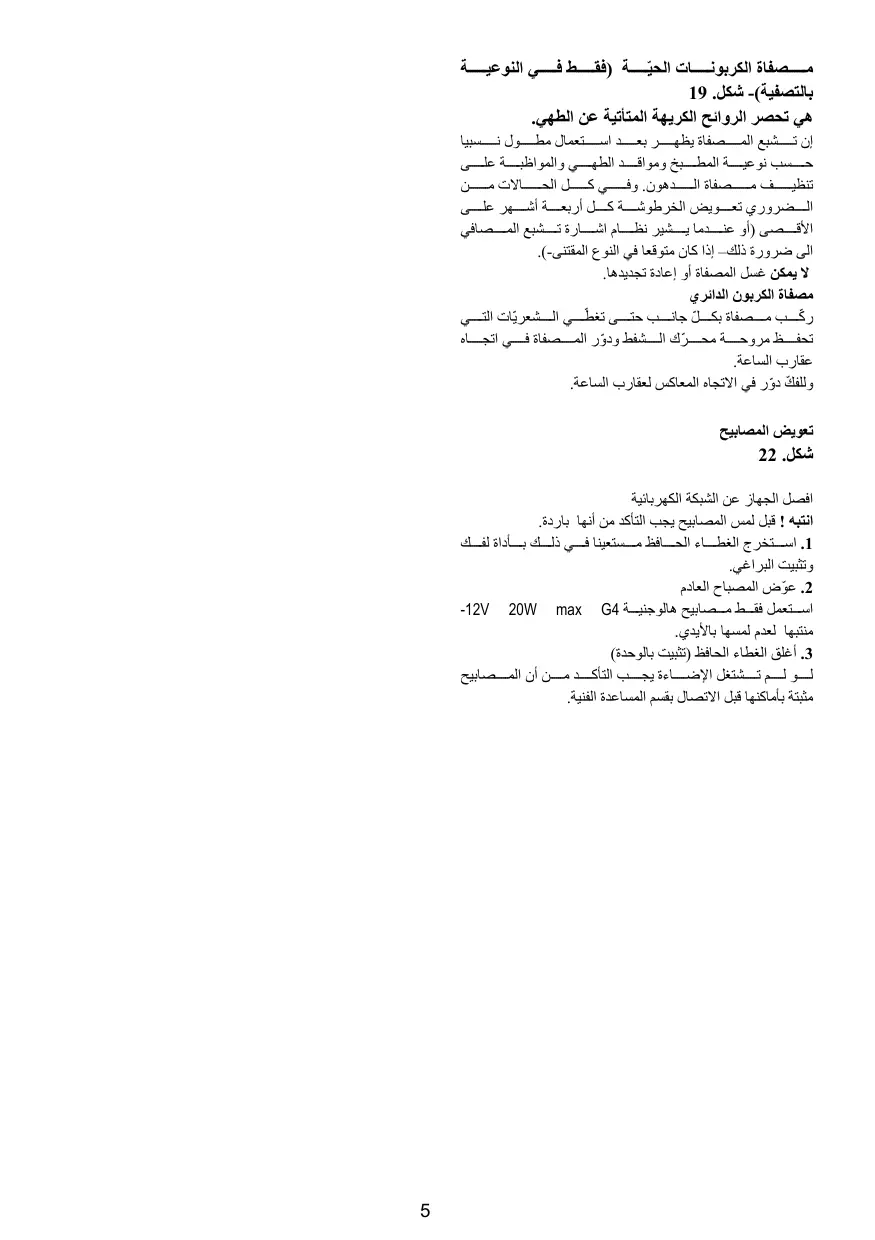

م صفاة الكربون ات الحيّ ة )فق ط ف ي النوعي ة بالتصفية( -شكل19 . ھي تحصر الروائح الكريھة المتأتية عن الطھي. إن ت شبع الم صفاة يظھ ر بع د اس تعمال مط ول ن سبيا ح سب نوعي ة المط بخ ومواق د الطھ ي والمواظب ة عل ى تنظي ف م صفاة ال دھون .وف ي ك ل الح االت م ن ال ضروري تع ويض الخرطوش ة ك ل أربع ة أش ھر عل ى األق صى )أو عن دما ي شير نظ ام اش ارة ت شبع الم صافي الى ضرورة ذلك– إذا كان متوقعا في النوع المقتنى.(- ال يمكن غسل المصفاة أو إعادة تجديدھا. مصفاة الكربون الدائري ر ّك ب م صفاة بك ّل جان ب حت ى تغطّ ي ال شعريّات الت ي تحف ظ مروح ة مح رّك ال شفط ودوّر الم صفاة ف ي اتج اه عقارب الساعة. ك دوّر في االتجاه المعاكس لعقارب الساعة. تعويض المصابيح شكل22 . افصل الجھاز عن الشبكة الكھربائية انتبه ! قبل لمس المصابيح يجب التأكد من أنھا باردة. .1اس تخرج الغط اء الح افظ م ستعينا ف ي ذل ك ب أداة لف ك وتثبيت البراغي. .2عوّض المصباح العادم اس تعمل فق ط م صابيح ھالوجني ة -12V 20W max G4 منتبھا لعدم لمسھا باأليدي. .3أغلق الغطاء الحافظ )تثبيت بالوحدة( ل و ل م ت شتغل اإلض اءة يج ب التأك د م ن أن الم صابيح مثبتة بأماكنھا قبل االتصال بقسم المساعدة الفنية.

القطع االلكتروني ب ضغط ال زر لم دة 3ث وان تنقط ع ألكتروني ة ال تحكم ف ي ويمك ن أن تك ون ھ ذه الوظيف ة مفي دة خ الل عملي ة تنظي ف الجھ از .وإلع ادة دم ج األلكتروني ة يكف ي الضغط من جديد. مؤش ر تعبئ ة م صفاة الكرب ون الفع ال :م ع الغط اء ط افئ ) (OFFت شتعل ك ل ال ديودات ل سرعة )ق وة( ال شفط ت صير وامضة لمدة 40ثانية. ت شغيل مؤش ر تعبئ ة م صفاة الكرب ون :ع ادة تك ون ھ ذه الوظيف ة ملغ اة ،لتفعيلھ ا أطف ئ الغط اء ) (OFFواض غط ب التزامن األزرار T3و T5ألكث ر م ن 3ث وان ،ال ديودان T3و T5يشرعان في الوميض. لإللغ اء :ك رّر العملي ة ال ديودان T3و T5ي ضيئان ب ضوء تن ضيد مؤ ّ ش ر تعبئ ة الم صافي :م ع الغط اء ش غال )(ON اض غط ال زر T2ألكث ر م ن 2ث وان ،ت شتعل ك ل ال ديودات مالحظ ة :عن د ال ضرورة ك رّر العملي ة ف ي حال ة ك ال المؤشرين )مصفاة الدھون ومصفاة الكربون( شغالين. وف ي حال ة بع ض األعط اب ف ي الت شغيل ،وقب ل لالت صال بخدم ة ال صيانة اقط ع رب ط الجھ از بالتي ار الكھرب ائي لم دة 5ث وان عل ى األق ل بن زع الق ابس ث م اربط ه م ن جدي د .إذا اس تمر العط ب ف ي الت شغيل ات صل إذن بخدم ة

نموذج بلوحة مفاتيح ذات 5أزرار

انتب ه ! قب ل الب دء ب أي عملي ة تنظي ف أو ص يانة اف صل غط اء ال شفط ع ن ال شبكة الكھربائي ة بن زع الفي شة أو بقطع التيار الكھربائي الرئيسي للمسكن. .T1زر ON/OFFلإلضاءة ) Led L1مضيء(

.T2ز ّر - OFFزر انتق اء ال سرعة ) 1ق

) Led L2مضيء( .T3زر انتق اء ال سرعة )ق وة ال شفط( ) 2 L2+L3مضيئان( .T4زر انتق اء ال سرعة )ق وة ال شفط( ) 3 L2+L3+L4مضيئة(

يُن صح بتنظي ف غط اء ال شفط ب شكل م ستمر )تقريب ا ف ي نف س االوق ات الت ي ي تم فيھ ا تب ديل الم صافي الدھني ة( س واء، م ن ال داخل أو م ن الخ ارج .للتنظي ف اس تعمل قطع ة قم اش مبللة بسائل منظف حيادي. تجنب استعمال المواد التي تحتوي على ماةد خادشة. ال تستعمل الكحول ! انتب ه :إنّ تجاھ ل قواع د تنظي ف الجھ از وتغيي ر الم صافي ي ؤدي ال ى أخط ار الحري ق .ل ذلك نن صح بق راءة واتب اع المعلومات المقترحة. ال يتحم ل المن تج أي ة م سؤولية ناتج ة ع ن احتم ال عط ب ف ي المح رك ،أو حري ق ن اجم ع ن ص يانة غي ر مالئم ة أو اھمال التنبيھات المذكورة أعاله.

Led Led .T5زر انتقاء السرعة )قوة الشفط( المكثفة )Led L2+L3+L4 مضيئة Led L5 +وامض( لمدة 5 -دقائق – وفيما بعد يتحول الغطاء الى وضعيّة سرعة ) قوة( الشفط .2 تأجيل انطفاء غطاء الشفط ) Ledوامضة(: يمك ن برمج ة تأجي ل إطف اء الغط اء ) (OFFبال ضغط م ن جدي د ألكث ر م ن 2ث وان ز ّر ال سرعة ) ق وة( ال شفط الفاعل ة ف ي تل ك اللحظ ةز أوق ات اإلطف اء المت وفّرة ھ ي يمكن تمييز السرعة من خالل لون الغطاء: سرعة ) قوة( الشفط 20 :1دقيقة سرعة ) قوة( الشفط 15 :2دقيقة سرعة ) قوة( الشفط 10 :3دقائق سرعة ) قوة( الشفط المكثفة 5 :دقائق المصفاة المضادة للدھون شكل20 - 10a . ھي تحصر الجزيئات الدھنية المتأتّية عن الطھي. يج ب تنظي ف الم صفاة م رة ف ي ال شھر )أو عن دما ي شير نظ ام اش ارة ت شبع الم صافي ال ى ض رورة ذل ك– إذا ك ان متوقع ا ف ي الن وع المقتن ى (-ويك ون ذل ك بمنظ ف غي ر خ ادش ،ي دويا أو بغ سالة األوان ي بح رارة منخف ضة و ب دورة غسيل قصيرة . بالغ سيل ف ي غ سالة األوان ي يمك ن أن تفق د األج زاء الفوالذي ة من ألوانھا.

شر تعبئة المصافي إن الغط اء م زود بجھ از ق ادر عل ى تنبي ه الم ستعمل، بواس طة فواص ل زمني ة ،ب ضرورة القي ام بعملي ة ص يانة مؤش ر تعبئ ة م صفاة ال دھون :م ع الغط اء ط افئ ) (OFFت شتعل ك ل ال ديودات ل سرعة )ق وة( ال شفط بضوء ثابت لمدة 40ثانية.

ك مصفاة الدھون اجذب المقبض اللولب ّي.

اس تعمل ال سرعة الق صوى ف ي ح االت خاص ة كم ا ف ي زي ادة تكثّ ف البخ ار ف ي المط بخ .م ن المستح سن ت شغيل ال شفط 5 دق ائق قب ل ب دء الط بخ و ترك ه م شتغال لم دة ح والي 15 دقيقة بعد االنتھاء من الطبخ. الربط الكھربائي يج ب أن تك ون ق درة ال شبكة الكھربائي ة متناس بة م ع ص فات غط اء ال شفط المكتوب ة ف ي ال داخل .اذا ك ان الجھ از مجھ زا بفي شة يج ب وص له مباش رة عل ى الخ ط الكھرب ائي بوص الت مطابق ة للقواع د المعم ول بھ ا ويج ب أن تك ون الفي شة س ھلة المن ال حت ى بع د االنتھ اء م ن التركي ب .وأم ا اذا ك ان الجھ از غي ر مجھ ز بفي شة )وص ل مباش ر بال شبكة( أو ھ ذه غي ر س ھلة المن ال ،حت ى بع د التركي ب ،فيج ب تركي ب مفت اح ف صل ثن ائي مناس ب ي ضمن الف صل الكام ل ع ن ال شبكة الكھربائي ة ف ي ح االت الحمول ة الزائ دة درج ة ،IIIوذل ك تطابق ا م ع ق وانين انتب ه ! قب ل إع ادة وص ل التي ار الكھرب ائي للجھ از ومراقب ة الت شغيل ال صحيح ،يج ب التأك د دائم ا م ن أن السلك الكھربائي مركب بطريقة صحيحة.

إن الغط اء مجھ ز ب سلك تزوي د خ اص ،يج ب طلب ه م ن قسم المساعدة الفنيّة. زر انتق اء ال سرعة )ق وة ال شفط( مكثف ة -لم دة 5دق ائق – اض غط باس تمرار حت ى الرج وع ال ى البرمج ة

نموذج بأزرار ميسّ رة

قبل الشروع في عملية التركيب .تأ ّك د م ن أن المن تج المقتن ى ھ و ذو أبع اد وقياس ات مالئمة للجھة التي ت ّم اختيارھا للتركيب بھا. .ان زع م صفاة أو م صافي الكرب ون الح ّي إن كان ت مت وفرة )انظ ر للفق رة المتعلق ة ب ذلك( ث م أع د تثبي ت ھ ذه المصافي فقط في حالة التشغيل بالنوعية المصفية . .تأ ّك د م ن ع دم وج ود أدوات مرافق ة )كأكي اس للبراغ ي أو شھادة الضمان( داخل الغطاء )ألسباب النقل( ،ففي تلك الحال أزلھا واحتفظ بھا. .وإذا أمك ن اف صل وف ّ ك األث اث الموج ود ق رب م ساحة التركي ب حت ى ي سھل النف وذ للح ائط أو ال سقف ال ذي ي تم تركي ب الجھ از ب ه .أو ف ي المقاب ل اعم ل عل ى حماي ة األث اث وك ّل األج زاء الداخل ة ف ي التركي ب .اخت ر م ساحة م سطّحة واجع ل فوقھ ا غالف ا ت سند علي ه الغط اء وأدوات ه .تأ ّك د ك ذلك أنّ ه بمقرب ة م ن جھ ة التركي ب )ف ي مك ان ي سھل النف وذ إلي ه حت ى بع د تركي ب الغط اء( م ن وج ود ق ابس وأن ه يمك ن رب ط جھ از تفري غ ال دخان نح و الخ ارج )فقط في نوعية الشفط( . .ق م بك ل عملي ات ال ّس ّد والبن اء ال ضرورية )مث ل تركي ب قابس أو ثقب لتمرير أنبوب التفريغ(. زر انتقاء السرعة )قوة الشفط( مرتفعة زر انتق اء ال سرعة )ق وة ال شفط( متوس طة – وعن د االش عاع ت شير ال ى ض رورة غ سل أو تب ديل م صفاة الكرب ون .ھ ذه االش ارة ع ادة لي ست ناش طة ،ولتن شغيلھا أل غ الكھرباء بضغط الزر 0لمدة 3ثوان . فيم ا بع د اض غط بت زامن ال زرين 1و 2لم دة 3ث وان ،أوال ي شع فق ط ال زر 1ث م ي شع ال زران 1و 2م شيران ال ى أع د العملي ة إللغ اء الالش ارة ،أوال ي شع ال زران 1و 2ث م يشع فقط الزر 1ليشير إلى الغاء إلتشغيل. زر انتق اء ال سرعة )ق وة ال شفط( منخف ضة -عن د االشعاع تشير الى ضرورة غسل مصفاة الدھون. ز ّر OFFمح رك ) - (stand byالقط ع االلكترون ي – تن ضيد اإلش ارة إل ى غ OFFمحرك اضغط قليال إلطفاء المحرك. إنّ جھ از ال شفط م زود بأوت اد )عالّق ات( للتثبي ت مالئم ة ألغلبي ة أن واع الج دران وال سقوف .وعل ى أي ح ال م ن األف ضل است شارة تقن ي مؤھ ل للتأك د م ن نوعي ة الم واد ح سب الح ائط أو ال سقف حت ى تك ون متين ة لتحم ل وزن جھاز الشفط.

تنضيد اإلشارة إلى المصافي وبع د االنتھ اء م ن ص يانة الم صافي ،اض غط ال زر لم دة 3 ث وان .ال ledالم شع ) 1م صفاة ال دھون( أو ) 2م صفاة الكربون( ينقطع عن االشعاع.

Waste Electrical and Electronic Equipment ) .(WEEEوبالتأ ّكد من التخلص من ھذا المنتج بشكل صحيح ، يكون المستفيد قد أسھم في الوقاية من النتائج السلبية المحتملة على البيئة والصحة.

áÞÏ Õõãøöãغطاء الشفط لشفط األدخنة والبخار المتأتي عن الكھي وھو مجعول لالستعمال المنزلي فقط. إن غطاء الشفط مصمم ليستعمل بنوعية شفط الھواء و تفريغه الى الخارج أو تصفيته و إعادة تحريكه في الداخل.

عل ى المن تج أو عل ى مجم وع الوث ائق التابع ة ل ه ي شير إل ى أن ھ ذا المن تج يج ب أالّ يعام ل مث ل بقي ة النفاي ات المنزلي ة ب ل أن ي سلم ال ى مرك ز متخ صص ف ي جم ع وإع ادة اس تعمال االجھ زة الكھربائي ة و االلكتروني ة .يج ب ال تخلص م ن المن تج عم ال ب احترام الق وانين المحلي ة المعم ول بھ ا لل تخلص م ن النفاي ات .وللح صول عل ى معلوم ات اض افية تتعل ق باالس تفادة وإع ادة اس تعمال ھ ذا المن تج ،يرج ى االت صال بالمكت ب المحل ي االخ صائي وم صلحة جم ع النفاي ات المنزلية ،أو المحل التجاري حيث تم شراء ھذا المنتج. نوعية الشفط يت ّم تصريف البخار نحو الخارج بواسطة أنبوب تفريغ مثبّت بوصلة يجب أن يكون محور أنبوب التفريغ مماثال لمحور خاتم /وصلة الربط. انتبه! إن أنبوب التفريغ غير متوفّر وليه يجب اقتناؤه. في الجھة األفقية يجب أن يكون األنبوب مائال )ب 10°تقريبا( نحو األعلى حتى يت ّم نقل الھواء نحو الخارج بأكثر سھولة. وإذا كان غطاء الشفط مزودا بمصافي كربونية فيجب نزعھا. يجب ربط الغطاء بأنابيب وثقب للتفريغ بالحائط يكون محورھا مماثال لمحور خروج الھواء )وصلة الربط(. وإن استعمال أنابيب وثقب للتفريغ بالحائط بمحور أق ّل اتساعا يخفّض من قدرة الشفط ويسبّب ارتفاعا ملحوظا في ضجيج التشغيل. ولذلك ال يتحمّل المنتج أيّة مسؤولية متأ ّتية عن ذلك. تم تصميم األجھزة واختبارھا وتصنيعھا وفقا للمعايير:

• . EN/IEC 60704-2-13؛ ISO 3741؛ EN 50564؛• . IEC 62301

التوافق الكھرومغناطيسيEN 55014-1 :؛ CISPR 14-1؛ EN

55014-2؛ CISPR 14-2؛ EN/IEC 61000-3-2؛EN/IEC 61000- .3-3 ! استعمل أنبوبا أقصر ما يمكن. ! استعمل أنابيب بأقل ما يمكن من االلتواءات )وبزاوية التواء ال تفوق ( 90° ! تجنب التغييرات الجذرية في قطر األنبوب ! استعمل أنبوبا يكون داخله أملس قدر ما يمكن. ! يجب أن يكون األنبوب من مادة موافق ومصادق عليھا قانونيا. اقتراحات لالستخدام الصحيح من أجل الحد من األثر البيئي: اف تح غط اء المدخن ة عل ى س رعة الح د األدن ى عن د ب دء الطھ ي واس تمر عل ى ت شغيله لب ضع دق ائق بع د نھاي ة الطھ ي .ال تق م بزي ادة ال سرعة إال ف ي حال ة وج ود كمي ة كبي رة م ن ال دخان والبخ ار واس تخدم تعزي ز ال سرعة فق ط ف ي الح االت الق صوى .اس تبدال فلت ر أو فالت ر الكرب ون عن د ال ضرورة للمحافظ ة عل ى كف اءة الح د م ن ال روائح. ق م بتنظي ف فلت ر أو فالت ر ال شحوم عن د ال ضرورة للمحافظ ة عل ى كف اءة ت صفية ال شحوم .اس تخدم القط ر األق صى لنظ ام القن وات الم شار إلي ه ف ي ھ ذا ال دليل لتحسين الكفاءة وتقليل الضوضاء. نوعية التصفية يت ّم تخليص الھواء المشفوط من الدھون والروائح الكريھة قبل تصريفه في الغرفة .والستعمال الغطاء بھذه النوعية من الضروري تركيب نظام تصفية إضافي من مادة الكربون الح ّي. طريقة التركيب إن أدنى م سافة ب ين س طح االس تناد لالوعي ة عل ى الجھ از المع د للط بخ و القسم السفلي من غطاء شفط المطبخ ،يجب اال تقل عن 45سم ف ي ح ال المواقد الكھربائية وعن 50سم في حال مواقد تعمل بالغاز أو المختلطة. اذا كانت تعليمات تركيب جھاز الطبخ بالغاز تشير بمسافة اق صى ،يج ب أخذ ذلك بعين االعتبار.

- ARطرق التركيب واالستعمال تُت ابع ع ن كث ب التعليم ات ال واردة ف ي ھ ذا ال دليل .نح ن ل سنا م سؤولين ع ن اي اع راض تل ف او حري ق ناجم ة ع ن س وء اس تعمال الجھ از ب سبب ع دم مراع اة المالحظ ات ال واردة ف ي ھ ذا ال دليل .ان غط اء ال شفط صنع خصيصا لالستعمال المنزلي فقط. ! م ن المھ م االحتف اظ بھ ذا ال دليل للرج وع إلي ه ف ي ك ل وق ت .وف ي حال ة بي ع المن تج واالنتق ال إل ى بي ت آخ ر تأكد من أن الدليل مرافق للمنتج. ! يج ب ق راءة ط رق التركي ب بانتب اه :ھن اك معلوم ات ھامة تخصّ التركيب واالستعمال واألمان. ! ال تُ دخل تغيي رات كھربائي ة أو ميكانيكي ة عل ى المن تج أو على شبكة أنابيب التفريغ. ! قب ل ال شروع ف ي عملي ة التركي ب تأك د م ن س المة ك ل القط ع المكوّن ة .وف ي حال ة ع دم ت وفّر ھ ذا ال شرط اتّ صل بالبائع وال تتابع عملية التركيب. مالحظ ة :إن التفاص يل المرس ومة ب الرمز ")*(" تمث ل أج زاء مكمل ة اختياري ة تت وفر فق ط ف ي أص ناف معين ة أو تكون قطعا غير مزودة يمكن اقتناؤھا. يج ب أن ي تم تنظي ف غط اء ال شفط ب شكل متك رّر س واء م ن ال داخل أوالخ ارج ) عل ى االق ل م رة ف ي ال شھر( عموم ا ب احترام معلوم ات الصيانة المشار إليھا في ھذا الدليل. إن إھم ال قواع د تنظي ف الجھ از وع دم تع ويض وتنظي ف الم صافي ي ؤدي إل ى خطر الحرائق. يمن ع منع ا بات ا ط بخ االطعم ة بطريق ة اللھب مباشرة تحت غطاء الشفط. إن اس تخدام اللھ ب م ضر للم صافي و يمك ن أن ي ؤدي ال ى حرائق لذا ينبغي منعھا في أي حال. يج ب أن تق ع عملي ة القل ي تح ت المراقب ة لغاي ة تجن ب أن يحترق الزيت الساخن جدا. انتب ه! يمك ن أن ت صبح القط ع الخارجي ة للجھ از س اخنة عندما تكون مواقد الطبخ مشتعلة. ولتع ويض الم صباح ،اس تعمل فق ط الن وع الم شار إلي ه ف ي فقرة الصيانة /تعويض المصباح لھذا الدليل. انتب ه! ع دم رب ط الجھ از ب شبكة الكھرب اء حت ى تكتم ل عملي ة التثبيت بشكل تام. فيم ا يتعل ق بالمق اييس التقني ة و ال سالمة الت ي ينبغ ي العم ل بھ ا لت صريف ال دخان ،يُح تّم احت رام أحك ام وأنظم ة ال سلط المحلية المعنية لكل بلد. يج ب اال يُق اد الھ واء الم شفوط ف ي أنب وب مجع ول لتفري غ أدخن ة ناتج ة ع ن أجھ زة ت شتغل ب احتراق الغ از أو غي ره م ن أنواع الوقود. ال يج ب اس تخدام أو ت رك الجھ از بم صابيح مثبت ة ب شكل غير سليم لتجنب احتمال صدمة كھربائية. يمن ع قطع ا اس تخدام غط اء ال شفط م ن دون ش عريّة مثبت ة يمن ع قطع ا اس تخدام غط اء ال شفط ك سطح أ و لوح ة لوض ع األدوات اال اذا كان مشارا اليه. اس تعمل فق ط براغ ي التثبي ت الم زودة م ع المن تج للتركي ب وإن ل م تت وفر ،اش تر النوعي ة المناس بة .اس تعمل الط ول ال صحيح بالن سبة للبراغ ي المح دّدة ف ي دلي ل التركي ب .وف ي حال ة ال شك است شر مرك ز الخ دمات الم رخص ل ه أو تقن ي انتب ه! إنّ ع دم تثبي ت البراغ ي وأدوات التثبي ت وفق ا لھ ذه التعليمات يؤدي إلى المخاطر الكھربائية. ال يتحم ل المن تج أي ة م سؤولية ناجم ة ع ن أعط اب أو أض رار أو حري ق تلح ق بالجھ از نتيج ة ع دم احت رام التعليم ات الواردة في ھذا الدليل.

قب ل اي ة عمليّ ة تنظي ف أو ص يانة ، اف صل غط اء ش فط الھ واء ع ن التي ار الكھرب ائي أو اقط ع التي ار الكھرب ائي بالمفتاح الرئيسي للمسكن. بالن سبة لجمي ع عملي ات التركي ب و الصيانة استخدم قفازات العمل. الجھ از غي ر م صمم لالس تخدام م ن قب ل اطف ال دون 8س نوات م ن العم ر أو االش خاص ذوي العاھ ات الج سمية الح سية أوالعقلي ة أو تنق صھم الخب رة و المعرف ة ،اال اذا ك انوا تح ت الرقاب ة ومتعلم ين اس تخدام ھ ذه المع دات م ن قبل شخص مسؤول عن سالمتھم. يج ب أن يك ون االطف ال م راقبين حت ى ال يلعبوا بالجھاز. ال يج ب أن ت ت ّم عملي ة التنظي ف وال صيانة م ن قب ل األطف ال دون عن دما ي تم اس تخدام غط اء ال شفط بت زامن م ع أجھ زة أخ رى ت شتغل بالغ از أو غي ره م ن أن واع الوق ود يج ب أن يك ون المك ان مھيئ ا للغ رض بالتھوية الكافية.
