STRIPE WHITE /A/ 60 - PRF0100994B - Dunstabzugshaube ELICA - Kostenlose Bedienungsanleitung

Marke	ELICA
Modell	STRIPE WHITE /A/ 60 (PRF0100994B)
Produkttyp	Dunstabzugshaube
Verwendung	Außenabluft oder Umluftbetrieb
Breite	60 cm
Stromversorgung	220-240 V ~ 50/60 Hz (Typenschild beachten)
Absaugleistung	4 Stufen + Intensivstufe (5 Minuten)
Bedienelemente	Touch (6 Tasten oder 5 Tasten je nach Ausführung)
Beleuchtung	Halogenlampe 12 V – 20 W max, Typ G4
Fettfilter	Metall, spülmaschinengeeignet (monatlich)
Aktivkohlefilter	Austausch alle 4 Monate max (Umluftbetrieb)
Mindestabstand zum Kochfeld	45 cm (Elektro) / 50 cm (Gas oder kombiniert)
Luftauslassdurchmesser	Gleich dem Anschlussflansch (nicht im Lieferumfang)
Sättigungsanzeige für Filter	Ja, durch Blinken der LEDs
Abschaltverzögerung	Ja (20, 15, 10 oder 5 min je nach Stufe)
Material	Weiß (lackierter Stahl oder ähnlich)
Gewicht	ca. 8-10 kg (Schätzung)
Normen	EN/IEC 60335-1, EN/IEC 60335-2-31, CE
Geräuschpegel	Je nach Stufe variabel (nicht angegeben)
Mitgeliefertes Zubehör	Befestigungsschrauben, Dübel, Anleitung

Häufig gestellte Fragen - STRIPE WHITE /A/ 60 - PRF0100994B ELICA

Wie installiere ich die Dunstabzugshaube ELICA STRIPE WHITE /A/ 60 ?

Halten Sie einen Mindestabstand von 45 cm (Elektrokochfeld) oder 50 cm (Gas/Kombi) zwischen Kochfeld und Unterkante der Haube ein. Verwenden Sie die mitgelieferten Schrauben und stellen Sie sicher, dass die Halterung stabil ist. Für die Abluftversion schließen Sie einen Kanal mit dem gleichen Durchmesser wie der Flansch an. Für die Umluftversion installieren Sie den mitgelieferten Aktivkohlefilter.

Wie reinige ich die Fettfilter?

Die Metallfettfilter werden einmal im Monat von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm gereinigt. Nach der Reinigung setzen Sie die Sättigungsanzeige zurück, indem Sie die Taste AUS Motor (Taste 0) gedrückt halten, bis ein Signalton ertönt.

Wann muss der Aktivkohlefilter gewechselt werden?

Der Aktivkohlefilter muss spätestens alle 4 Monate (oder wenn die Sättigungsanzeige blinkt) ausgetauscht werden. Er kann nicht gereinigt oder regeneriert werden. Zum Wechseln drehen Sie ihn im Uhrzeigersinn zur Demontage und setzen den neuen durch Drehen gegen den Uhrzeigersinn ein.

Wie aktiviere oder deaktiviere ich die Aktivkohlefilterwarnung?

Um die Warnung zu aktivieren, schalten Sie die Haube aus (OFF) und drücken Sie gleichzeitig die Tasten T3 und T5 länger als 3 Sekunden (bei Modellen mit 5 Tasten). Die LEDs L3 und L5 blinken zur Bestätigung. Wiederholen Sie den Vorgang zum Deaktivieren (LEDs leuchten dauerhaft).

Warum schaltet sich die Haube nicht ein?

Überprüfen Sie, ob die Stromversorgung angeschlossen ist und der Schutzschalter nicht ausgelöst hat. Wenn die Haube weiterhin nicht funktioniert, trennen Sie sie für 5 Sekunden vom Netz und schließen Sie sie wieder an. Wenn das Problem bestehen bleibt, wenden Sie sich an den Kundendienst.

Wie tausche ich die Halogenbeleuchtung aus?

Trennen Sie das Gerät vom Netz. Heben Sie mit einem kleinen Schlitzschraubendreher den Lampenschutz an. Ersetzen Sie die Glühlampe durch eine identische neue: Halogen 12 V – 20 W max, Typ G4. Berühren Sie die Lampe nicht mit den Fingern. Schließen Sie den Schutz, bis er einrastet.

Was tun, wenn die Touch-Tasten nicht reagieren?

Die elektronische Sperrfunktion ist möglicherweise aktiviert. Drücken Sie die Taste OFF 3 Sekunden lang, um die Elektronik zu reaktivieren. Wenn das Problem weiterhin besteht, unterbrechen Sie die Stromversorgung für 5 Sekunden und stellen Sie sie wieder her.

Kann die Haube ohne Fettfilter verwendet werden?

Nein, verwenden Sie die Haube niemals ohne ordnungsgemäß montierten Fettfilter. Fett könnte den Motor beschädigen und eine Brandgefahr darstellen.

Wie stelle ich die Abschaltverzögerung ein?

Drücken Sie bei laufender Haube die Taste der aktiven Stufe länger als 2 Sekunden. Die Abschaltzeiten sind: Stufe 1 → 20 min, Stufe 2 → 15 min, Stufe 3 → 10 min, Intensivstufe → 5 min.

Die Haube macht Geräusche, ist das normal?

Das Geräusch hängt von der Saugstufe und der Installation ab. Überprüfen Sie, ob der Abluftkanal nicht verstopft und die Filter sauber sind. Eine falsche Montage oder zu viele Krümmer erhöhen das Geräusch.

BEDIENUNGSANLEITUNG STRIPE WHITE /A/ 60 - PRF0100994B ELICA

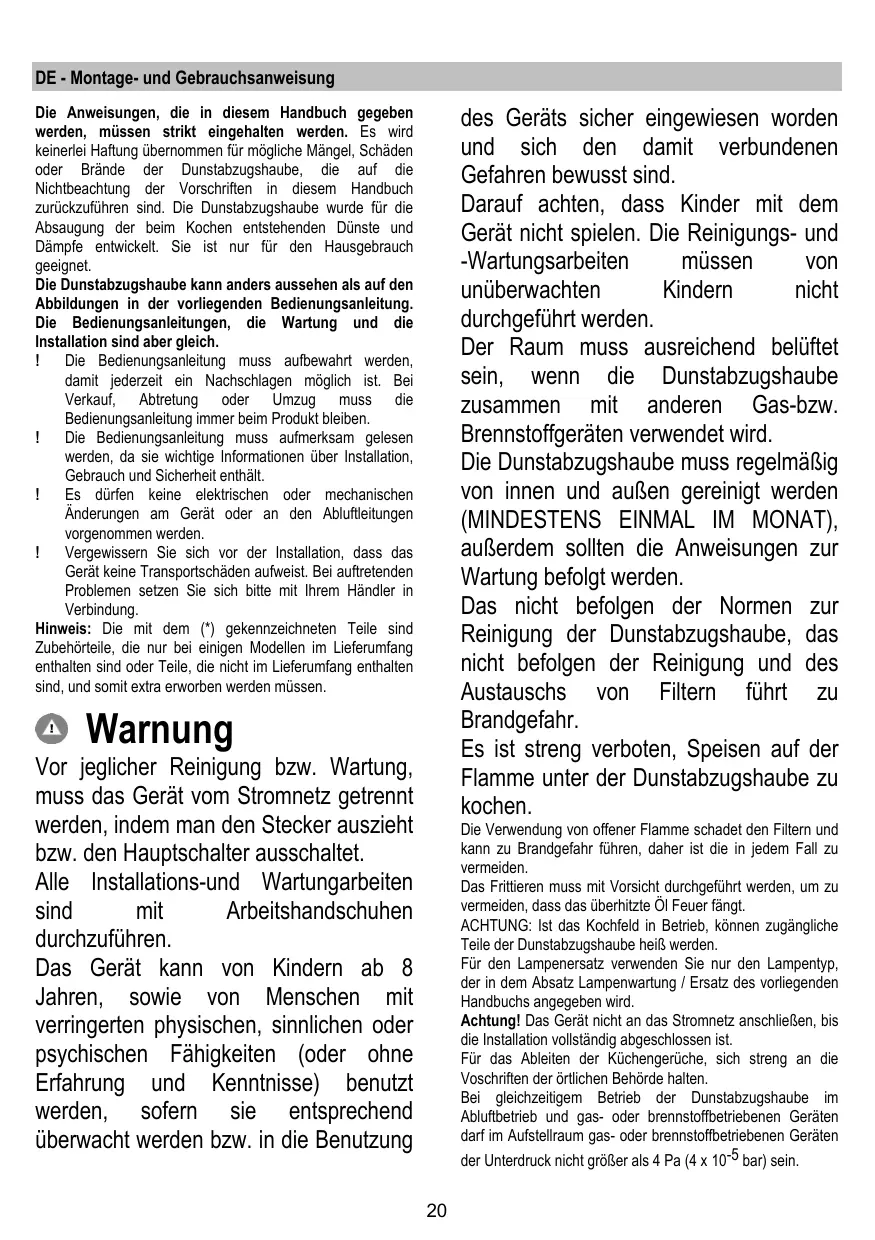

DE Montage- und Gebrauchsanweisung

Die Anweisungen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

Die Dunstabzugshaube kann anders ausgehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung. Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich.

! Die Bedienungsanleitung muss aufbewährt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtreitung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben.
! Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthalt.
! Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden.
Vergewisern Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sichitte mit ihrem Handler in Verbindung.

Hinweis: Die mit dem (*) gekennzeichneten Teile sind Zubehörteile, die nur bei einigen Modellen im Lieferumfang enthalten sind oder Teile, die nicht im Lieferumfang enthalten sind, und damit extra erworben werden müssen.

Warning

Vor jeglicher Reinigung bzw. Wartung, muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker auszieht bzw. den Hauptschalter ausschaltet.

Alle Installations-und Wartungarbeiten sind mit Arbeitshandschuhen durchzufahren.

Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten physischen, Sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung

des Geräts sicher eingewiesen worden und sich den damit verbundenen Gefahren bewusst sind.

Darauf achten, dass Kinder mit dem Gerät nicht playen. Die Reinigungs- und -Wartungsarbeiten müssen von unüberwachten Kindern nicht durchgeführt werden.

Der Raum muss ausreichend beluftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas-bzw. Brennstoffgeräten verwendet wird.

Die Dunstabzugshaube muss regelmäßig voninnen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT), außer dem sollen den Anweisungen zur Wartung befolgt werden.

Das nicht befolgen der Normen zur Reinigung der Dunstabzugshaube, das nicht befolgen der Reinigung und des Austauschs von Filtern führt zu Brandgefahr.

Es ist streng verboten, Speisen auf der Flamme unter der Dunstabzugshaube zu kochen.

Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgefahr führen, davon ist die in jedem Fall zu vermeiden.

Das Frittieren muss mit Vorsicht durchgefuhrt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

ACHTUNG: Ist das Kochfeld in Betrieb, konnen zugängliche Teile der Dunstabzugshaube heißt werden.

Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird.

Achtung! Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.

Für das Ableiten der Kuchengerüche, sich streng an die Voschriften der örtlichen Behörde halten.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum gas- oder brennstoffbetriebenen Geräten der Unterdruck nicht länger als 4 Pa (4 x 10^-5 bar) sein.

Die Abzugsluft darf nicht in eine Ableitung der Rauch-bzw.Brennstoffgase geleitet werden.

Die Dunstabzugshaube ohne richtig installierte Lampen nicht verwenden bzw. setzen, um Stromschlaggefahr zu vermeiden. Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!

Die Dunstabzugshaube finden NIEMALS als Auflagefläche verwendet werden, sofern es nicht ausrücklich angegeben ist.

Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp. Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird. Im Zweifelsfall, Fragen Sie ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal.

ACHTUNG! Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährung führen.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie these Gerä einer gesonderten Abfallsammlung zuführen. Im unsortingen Siedlungsmüll konnte ein solches Gerä durch unsachgemäße Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgenden Symbol einer durchgestrichen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltscabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den ortlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Handler, bei dem Sie these Geät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung these Produkte zu erhalten.

Gerät entwickelt, getestet und hergestellt nach:

Safety: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

Performance: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringn: Schalten Sie Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und halten Sie die Haube einige Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großenen Mengen von Kochdunst und Dampf und benutzten Sie die Intesivstufe(n) nur bei externen Situationen.

Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreductierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen grössten Durchmesser des Luftastrittssystems, um die Leistungsfähigkeit zu optimieren und die Gerauschentwicklung zu minimieren.

Betriebsart

Die Haube kann sowohl als Abluftgerät als auch als Umluftgerät eingesetzt werden.

Abluftbetrieb

Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am Abluftstutzen angebracht wird.

Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden.

Das Abluftrohr muss den gleichen Durchmesser wie der Abluftstutzen aufweisen.

Hinweis: Soltte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieser entfernt werden.

Die Dunstabzugshaube an Abluftrohre und Abluftöffnungen in der Wand anschließen, die den gleichen Durchmesser haben wie der Abluftstutzen (Anschlussflansch).

Die Benutzung von Rohren und Abluftöffnungen mit geringerem Durchmesser verursacht eine Verringerung der Abluftleistung und eine drastische Zunahme der Gerauschentwicklung.

Bei Nichtbeachtung der Anweisungen übernimmt der Hersteller keine Haftung.

Ein möglichst kurzes Rohr verwenden.
! Ein Rohrsystem mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90^ ).
! Starke Änderungen des Rohrdurchmessers sind zu vermeiden.

Umluftbetrieb

Die angesaugte Luft wird zuvor entfettet und desodoriert werden, bevor sie wieder in den Raum zugeführrt wird.

Um die Abzugshaube in dieser Version zu verwenden, müssen Sie ein zusätzliches Filtersystem, welche auf Aktivkohle basiert, installieren.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube sind 45cm im Fall von elektrischen Kochfeldern und 50cm im Fall von Gas- oder kombinierten Herden nicht unterschreiben.

Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschlieben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde.

Die Dunstabzugshaube ist mit einem Spezialkabel ausgestattet. Solle das Kabel beschadigt werden, muss beim Kundendienst Ersatz angefordert werden.

Montage

Bevor Si mit der Montage beginnen:

• Überprüfen Sie, dass das erstandene Produkt von der Höhe her dem Bereich entspricht, in dem es angebracht werden soll.
  Entfernen Sie den/die Aktivkohlefilter (^*) falls vorhanden (siehe hierzu auch den entsprchenden Absatz "Wartung"). Der/die Aktivkohlefilter wird/werden nur wieder in die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendert werden sollen.
• Vergewisern Sie sich, dass sich im Inneren der Dunstabzugshaube (aus Transportgründen) kein im Lieferumfang enthaltenes Material (zum Beispiel Tüchen mit Schrauben (), die Garantie (), usw.) befindet; falls vorhanden, entfern den Sie theses und haben Sie sie auf.

Die Abzugshaube ist mit Dubeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzem solle ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außer dem muß die Wand/Decke das Gewicht der Abzugshaube,tragen muss.

Betrieb

Bedienfeld mit 6 Tasten

Zur Auswahl der Funktionen der Haube genugts, die Tasten zu berühren.

Taste Licht EIN/AUS

Auswahltaste für Intensivstufe (Saugstäre) - Dauer 5 Minuten:Die Dunstabzugshaubeschaltet diese Betriebsstufe ein und nach 5 Minuten schaltet sie auf die vorhergehende Betriebsstufe zurück.

3

Auswahltaste für hohe Saugstärke

2

Auswahltaste für die mittlere Saug Starke – wenn sie blinkt, muss der Kohlefilter gereinigt oder ausgewechselt werden.

These Anzeigefunktion ist normalerweise nicht aktiv. Um sie zu aktivieren, schliessen Sie den elektronischen Datenautausch aus, indem sie die Taste 03 Sekunden gedrück halten.

Anschliessend halten Sie die Tasten 1 und 2 3 Sekunden gleichzeitig gedrück; die Taste 1 wird als Erste blinken, dann blinken die beiden Tasten 1 und 2 zusammen. Diese Vorgang wiederholen, um die Anzeigefunktion zu deaktivieren. In diesen Fall fangen die Tasten 1 und 2 zuerst an, zusammen zu blinken. Wenn die Anzeigefunktion deaktiviert ist, schaltet sich die Taste 2 aus und Taste 1 blinkt weiter.

1

Auswahltaste für die niedrige Saugstarke – wenn sie blinkt, muss der Fettfilter gereinigt werden.

Taste Motor AUS (Stand-by) - Abschaltung der Elektronik - Reset der Filtersattigungsanzeige.

MOTOR AUS

Kurz drücken, um den Motor auszuschalten.

RESET FILTERSÄTTIGUNGSANZEIGE

Nachdem Sie die Filter gereinigt bzw. ausgewechselt haben, betätigten Sie die Taste bei eingeschalteter Haube, bis der Signaton ausgelöst wird. Die blinkende Led 1 (Fettfilter) oder 2 (Aktivkohlefilter) hört auf, zu blinken.

AUSSCHALTEN DER ELEKTRONIK

Wenn man die Taste 3 Sekunden lang gedrück hält, wird die Steuerungselektronik der Haube abgeschalte.

These Funktion kann bei der Reinigung des Produkts dientlich sein.

Um die Elektronik wieder einzuschalten, genugtes es die Taste noch einmal wie oben beschrieben zu drucken.

Die Dunstabzugshaube oder die Bedienungselemente Funktionieren nicht: Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrenen und dann die Haube erneut einschalten. Kann die Störung nicht behoben werden, kontaktieren Sieitte den Kundendienst.

T1. ON/OFF-Taste Lichter (LED L1 leuchtet)
T2. OFF-Taste - Wahltaste Geschwindigkeit (Leistung) Saugwirkung-1 (LED L2 leuchtet)
T3. Kurzwahl-Taste (Power) Saugwirkung 2 (LED L2 + L3 leuchtet)
T4. Kurzwahl-Taste (Power) Saugwirkung 3 (LED L2 + L3 + L4 leuchtet)
T5. Kurzwahl-Taste (Power) Saugwirkung intensive (LED L2 + L3 + L4 leuchtet + LED L5 blinkend) - Dauer 5 Minutes - nach dem die Haube automatisch die Geschwindigkeit (Leistung) Saugwirkung 2 eingestellt.

Verzögerte Abschaltung der Haube (LED blinkt):

Sie können die verzogerte Abschaltung (Sleep-Timer) der Haube (OFF) einrichten, indem Sie für mehr als 2 Sekunden auf die Geschwindigkeit (Leistung) Saugwirkung, welche gerade aktiv ist, drücken.

Die möglichen Verzögerungszeiten sind wie folgt:

Geschwindigkeit (Leistung) Saugwirkung 1: 20 Minuten

Geschwindigkeit (Leistung) Saugwirkung 2: 15 Minuten

Geschwindigkeit (Leistung) Saugwirkung 3: 10 Minuten

Geschwindigkeit (Leistung) Saugwirkung intensiv: 5 Minuten

Filtersattigungsanzeige

Die Haube ist mit einer Funktion ausgerichtet, die in regelmäßigen Abständen, den Benutzer warnen, wenn die Filter gesattigt sind und sie eine Durchführung von Wartungsarbeiten besteht.

Fettfilter-Sattigungsanzeige: Mit ausgeschalteter Haube (OFF) alle LED Geschwindigkeiten (Leistung) auf Sog gestellt leuchten für 40 Sekunden.

Sattigungssignal Aktivkohlefilter: Mit ausgeschalteter Haube (OFF) blinken alle LED Geschwindigkeiten (Kraft-) Saugwirkung für 40 Sekunden.

Die Aktivierung des Sattigungssignal Aktivkohlefilter: Dieser ist in der Regel ausgeschelt, um sie anzuschalten die Haube ausgeschalten (OFF), und zur gleichen Zeit beiden Tasten T3 und T5 für mehr als 3 Sekunden drucken, die LED L3 und L5 beginnen zu blinken. Zum这部分 zu deaktivieren wiederholen den Vorgang, die LEDs L3 und L5 leuchten beständig.

Reset-Signal Sattigung der Filter:

Mit angeschalteter Haube (ON), drücken Sie die Taste T2 für mehr als 2 Sekunden, alle LEDs leuchten kurz auf.

Hinweis: Falls erforderlich, wiederholen Sie den Vorgang wenn beide Fallberichte (Fettfilter und Aktivkohlefilter) aktiv sind.

Wartung Reinigung

Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem Neutralreinergetränktes Tuch verwenden. KEINE WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten.KEINEN ALKOHOL VERWENDEN!

Fettfilter

Bild 10a-20

These dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Dieser mussomal monatlich gewaschen werden (oder wenn das Sattigungsanzeigesystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - dies anzeigt). Das kann mit einem milden Waschmittel von Hand, oder in der Spulmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spulmaschine verfarben, was seine Filtermarkmale jedoch in keiner Weise beeinträchtigt.

Zwecks Demontage der Fettfilter den Aushakgriff ziehen.

Aktivkohlefilter (nur bei der Umluftversion)

Bild 19

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Je nach der Benetzungsdauer des Herdes und der Hafigkeit der Reinigung des Fettilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sätigung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtereinsatz mindestens alle 4 Monate (oder wenn das Sätigungsanzeigesystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - diese Notwendigkeit anzeigt) ausgewechselt werden.

Er kann NICHT gereinigt oder emeut aktiviert werden.

Runde Aktivkohlefilter

Links und rechts vom Motorlaufrad je einen Kohlefilter auf das Schutzgitter auflegen und zum Befestigen den Zentralgriff P im Uhrzeigersinn drehen.

Zum Ausbau den Zentralgriff P entgegen dem Uhrzeigersinn drehen.

Ersetzen der Lampen

Bild 20

Das Gerät vom Stromnetznehmen.

Hinweis: Vor Berühren der Lampen sich vergewissem, dass sie abgekühlt sind.

Ersetzen Sie die defekte lampe durch eine neue des gleichen Typs und grelicher Leistung, wie im Typenschild angegeben

1. Die Lampenabdeckung mit Hilfe eines klinen Schlitzschraubenziehers oder ähnlich entfern.
2. Die defekte Lampe auswechseln.

Ausschließlich Halogenlampen zu m12V -20W max - G4 verwenden und darauf aufchten, diese nicht mit den Händen zu berühren.

1. Die Lampenabdeckung wieder schlieben (Schnappverschluss).

Soltte die Beleuchtung nicht Funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingesetzt sind, bevor man sich an den Kundendienst wendet.
