Merk	ELICA
Model	STRIPE WHITE /A/ 60 (PRF0100994B)
Producttype	Afzuigkap
Gebruik	Afvoer naar buiten of recirculatie
Breedte	60 cm
Voeding	220-240 V ~ 50/60 Hz (controleer typeplaatje)
Afzuigvermogen	4 snelheden + intensief (5 minuten)
Bediening	Aanraakbediening (6 knoppen of 5 toetsen afhankelijk van versie)
Verlichting	Halogeenlamp 12 V – 20 W max, type G4
Vetfilter	Metalen, vaatwasmachinebestendig (maandelijks)
Koolstoffilter	Vervanging om de 4 maanden max (recirculatieversie)
Minimale afstand tot kookplaat	45 cm (elektrisch) / 50 cm (gas of combi)
Luchtafvoerdiameter	Gelijk aan de aansluitflens (niet meegeleverd)
Verzadigingsindicator filters	Ja, door knipperen van LED's
Uitschakelvertraging	Ja (20, 15, 10 of 5 min afhankelijk van snelheid)
Materiaal	Wit (gelakt staal of vergelijkbaar)
Gewicht	Ongeveer 8-10 kg (schatting)
Normen	EN/IEC 60335-1, EN/IEC 60335-2-31, CE
Geluidsniveau	Variabel per snelheid (niet gespecificeerd)
Inclusief accessoires	Bevestigingsschroeven, pluggen, handleiding

Veelgestelde vragen - STRIPE WHITE /A/ 60 - PRF0100994B ELICA

Hoe installeer ik de afzuigkap ELICA STRIPE WHITE /A/ 60?

Houd een minimale afstand van 45 cm (elektrisch koken) of 50 cm (gas/combi) tussen de kookplaat en de onderkant van de afzuigkap. Gebruik de meegeleverde schroeven en zorg dat de ondersteuning stevig is. Voor de afvoerversie sluit u een kanaal aan met dezelfde diameter als de flens. Voor de recirculatieversie plaatst u het meegeleverde koolstoffilter.

Hoe reinig ik de vetfilters?

De metalen vetfilters worden eenmaal per maand gereinigd, met de hand met een neutraal reinigingsmiddel of in de vaatwasser op lage temperatuur en kort programma. Na het reinigen stelt u de verzadigingsindicator opnieuw in door op de OFF-toets (knop 0) te drukken tot een geluidssignaal.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter moet maximaal om de 4 maanden worden vervangen (of wanneer de verzadigingsindicator knippert). Het wordt niet gereinigd en regenereert niet. Om het te vervangen, draait u het met de klok mee om te demonteren en installeert u het nieuwe door tegen de klok in te draaien.

Hoe activeer of deactiveer ik de waarschuwing voor het koolstoffilter?

Om de waarschuwing te activeren, zet u de afzuigkap uit (OFF) en drukt u tegelijkertijd op de toetsen T3 en T5 gedurende meer dan 3 seconden (bij modellen met 5 toetsen). De LED's L3 en L5 knipperen om activering aan te geven. Herhaal de handeling om te deactiveren (LED's branden constant).

Waarom gaat de afzuigkap niet aan?

Controleer of de stroom is aangesloten en de stroomonderbreker niet is uitgeschakeld. Als de afzuigkap nog steeds niet werkt, haal dan de stekker er 5 seconden uit en steek hem er weer in. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe vervang ik de halogeenverlichting?

Haal de stekker uit het stopcontact. Til met een kleine platte schroevendraaier de lampbeschermer op. Vervang de lamp door een identieke nieuwe: halogeen 12 V – 20 W max, type G4. Raak de lamp niet met uw vingers aan. Sluit de beschermer door vast te klikken.

Wat te doen als de aanraaktoetsen niet reageren?

De elektronische uitsluitingsfunctie is mogelijk geactiveerd. Druk 3 seconden op de OFF-toets om de elektronica opnieuw te activeren. Als het probleem aanhoudt, schakel dan de stroom 5 seconden uit en weer in.

Kan ik de afzuigkap gebruiken zonder vetfilter?

Nee, gebruik de afzuigkap nooit zonder correct geplaatst vetfilter. Vet kan de motor beschadigen en brandgevaar veroorzaken.

Hoe stel ik de uitschakelvertraging in?

Terwijl de afzuigkap werkt, drukt u meer dan 2 seconden op de toets van de actieve snelheid. De uitschakeltijden zijn: snelheid 1 → 20 min, snelheid 2 → 15 min, snelheid 3 → 10 min, intensief → 5 min.

De afzuigkap maakt lawaai, is dat normaal?

Het geluid hangt af van de afzuigsnelheid en de installatie. Controleer of het afvoerkanaal niet verstopt is en of de filters schoon zijn. Een onjuiste montage of te veel bochten verhogen het geluid.

GEBRUIKSAANWIJZING STRIPE WHITE /A/ 60 - PRF0100994B ELICA

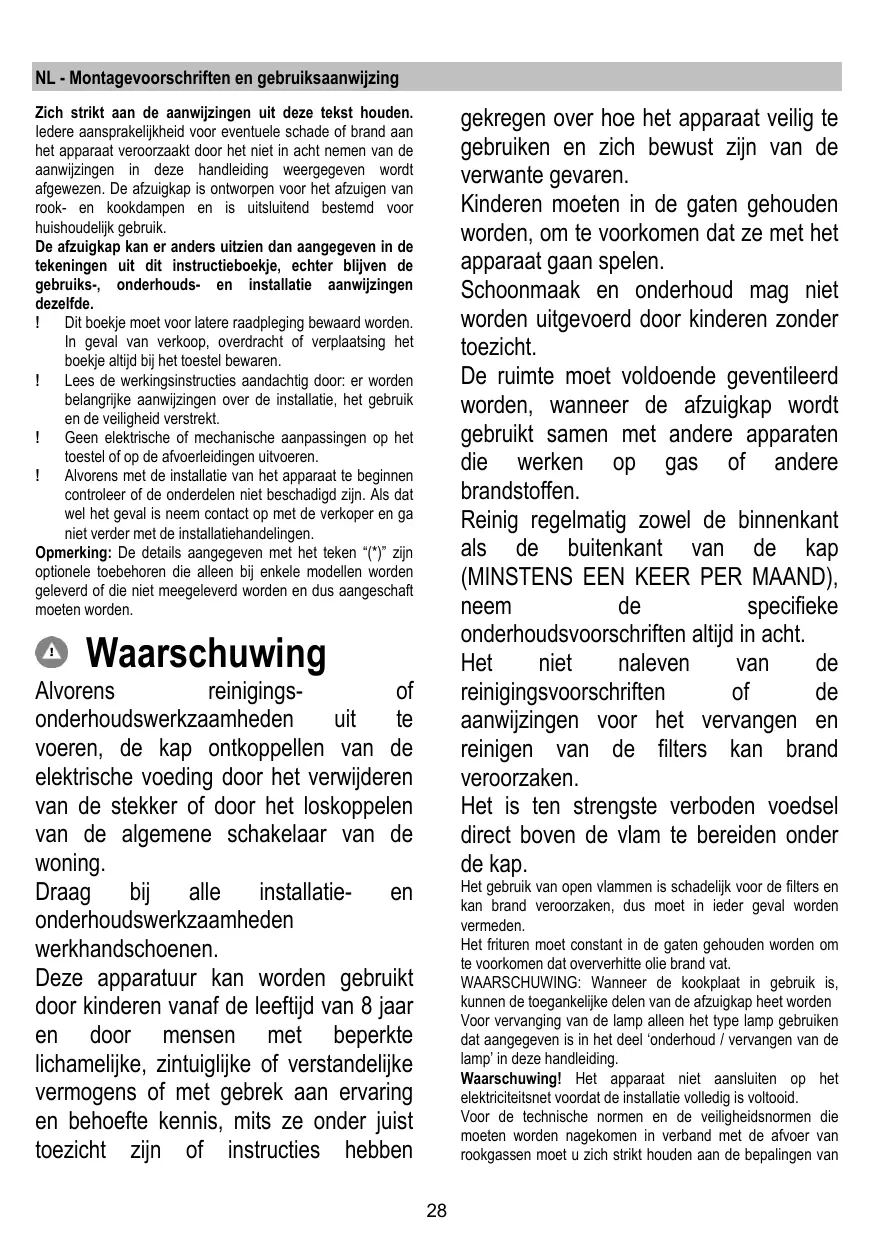

NL Montagevoorschriften en gebruiksaanwijzingen

Zich strikt aan de aanwijzingen uit deze tekst houden.
ledere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het Niet in acht nemen van de aanwijzingen in这家伙 handleiding weergegeven worden afgewezen. De afzuigkap is ontworpen voor het afzuiigen van rook- en kookdampen en isuitsluitend bestemd voor huishoudelijk gebruik.

De afzuigkap kan er anders uitzien dan aangegeven in de tekeningen uit dit instructieboekje,ECHTER blijven de gebruiks-, onderhouds- en installmente aanwijzingen bezelfde.

! Dit boekje moet voor latere raadpleging bewaar worden. In geval van verkoop, overdracht of verplaatsing het boekje algijd bij het toestel bewaren.
! Lees de werkingsinstrumenties aandachtig door: er worden belangrijke aanwijzingen over de installment, het gebruik en de verilgheid verstrekt.
! Geen elektrische of mechanische aanpassingen op het toestel of op de afvoerleidingen uitvoeren.
! Alvorens met de installation van het apparaat te beginnen controllerer of de onderdelen Niet beschadigd zijn. Als dat wel het geval is neem contact op met de verkoper en ga nieder met de installationhandelingen.

Opmerking: De details aangegeven met het teken (*) zijn optionele toebehoren die alleen bij enkele modellen worden geleverd of die nicht meegeleverd worden en dus aangeschaft要去en worden.

Waarschuwing

Alvorens reinigings- of onderhoudswerkzaamhedenuit te voeren, de kap ontkoppellen van de elektrische voeding door het verwijderen van de stekker of door het loskoppelen van de algemene schakelaar van de woning.

Draag bij alle installmenten onderhoudswerkzaamheden werkhandsschoenen.

Deze apparatuur kan worden gebrukt door kinderen vanaf de leeftijd van 8 Jaaren doordosen met beperkte lichamelijke, zintuiglijke of verstandelijk vermogens of met gebrek aan ervaring en behoefte kennis, mits ze onder juist toezicht着眼 of instructies hebben

gekregen over hoe het apparaat veilig te gebruiken en zich bewust�n van de verwanteGeVaren.

Kinderen要去 in de gaten gehonden worden, om te voorkomen dat ze met het apparaat gaan spelen.

Schoonmaak en onderhoud mag nicht worden uitgevoerd door kinderen zonder toezicht.

De ruimte moet voldoende geventileerd worden, wanner de afzuiigkap worden gebrukt samen met andere apparaten die werken op gas of andere brandstoffen.

Reinig regelmatig zowel de binnenkant als de buitenkant van de kap (MINSTENS EEN KEER PER MAAND), neem de specifieke onderhoudsvoorschriften alttijd in acht.

Het Niet naleven van de reinigingsvoorschriften of aanwijzingen voor het verwangen en reinigen van de filters kan brand peroorzaken.

Het is ten strengste verboden voedsel direct boven de vlam te bereiden onder de kap.

Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, dus moet in ieder geval worden vermeden.

Het frituren moet constant in de gaten gehonden worden om te voorkomen dat oververhitte olie brand vat.

WAARSCHUWING: Wonneer de kookplaat in gebruik is, hunnen de toegankelijke delen van de afzuigkap heet worden Voor verranging van de lamp alleen het type lamp gebruiken dat aangegeven is in het deel 'onderhoud / verrangen van de lamp' in deze handleiding.

Waarschuwing! Het apparaat Niet aansluiten op het elektriciteitsnet voordat de installmentie volledig is voltooid.

Voor de technische normen en de veiligheidsnormen die moeten worden nagekomen in verband met de afvoer van rookgassen要去 zich strikt honden aan de bepalingen van

de regelgeving van de lokale autoriteiten.

De afegevoerde lucht mag nicht worden weggeleid door een kanaal dat ook gebruikt worden de afvoer van rook die geproduecerd worden door apparaten op gas of andere brandstoffen.

De kap mag nicht zonder correct gemonteerde lampjes worden gebrukt of achtergelaten, sondern er dan gevaar voor een elektrische schok besteht.

Gebruik de afzuigkap nooit zonder correct gemonteerd rooster!

De afzugkap mag NOOIT worden gebruikt als plek om spullen op te leggen, tenzij uitdrukkelijk aangegeven.

Gebruik alleen de bevestigingssschoeven die bij het product worden geleverd voor de installment, of, indien nicht meegeleverd, koop het juiste type schroeven. Gebruik de juiste lenghte voor de schroeven die zijn aangegeven in de Installatiehandleiding. InGeVal van twijfel, raadpleeg een erkend servicecentrum of soortgelijk gekwalificeerd personael. LET OP! Wanneer schroeven en bevestigingsmiddelen Niet geinstalleerd worden zoals aangegeven in deze instructies kan dit elektrische gesaven tot gevolg hebben.

Dit apparatus is voorzien van het merkteken volgens de Europese richtlij 2012/19/EC inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijk gezondheid te voorkomen die anders zouden hunnen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbol op het product of op de bijbehorende documentationie geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. In plaats waarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoord in overeenstemming met deplaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product worden u verzocht contact op te nemen met het stadskantoort in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

Toestel ontworpen, getest en vervaardigd conform met:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tips voor een correct gebruik om de milieu-impact te verminderen: Schakel de kap in op minimumsnelheid wanner u begint te koken en LAST de kap nog enkele minuten ingeschakeld nadat u maar bent met koken. Verhoog de snelheid alleen wanner er veel rook of damp is en gebruik de maximumsnelheid alleen in extreme situations. Vervang de koolestoffiler(s) indien nodig om een goede efficiente voor het wegemen van geurtjes te

behonden. Maak de vetfilter(s) indien nodig schoon om een goede officiente van de vetfilter te behonden. Gebruik de maximale diameter van het leidingsystem zoals aangegeven in deze handeiding om de officiente te optimaliseren en lawaai tot een minimum te beperken.

Het gebruik

De kap is vervaardigd voor gebruik in de afzuiqversie met afvoer maar buiten, of de filtrerende versie, met luchtcirculatie.

Uitvoering als afzuiigend apparaat

De aangezogen rook en damp worden maar buiten geleid via een afvoerpijp die is aangesloten op de verbindingsring aan de bovenkant van de wasemkap.

Attentie: De afvoerijp worden hierbij Niet geleverd en moet apart aangekocht worden.

De diameter van de afvoerpijp moet even groot় als die van de verbindingsring.

Note. Als de afzuigkap reeds is voorzien van koolstofffilter dan要去 dit verwijderen.

Verbind de afzuigkap aan wandafvoerijpen en afvoeropeningen metdezelfde diameter als deluchtuitgang (verbindingsflens).Het gebruik van wandafvoerijpen of afvoeropeningen met een Kleinere diameter za leiden tot een vermogensverlies en een sterke toename van het bedrijsgeluid.

ledere aansprakelijkheid hiervoor worden afgewezen.

! De lenghte van het afvoerkanaal moet zo kort möglichelijk zijn.
! Gebruik zo min möglich bochten (maximaal toegestane hoek: 90^ ).
Vermijd grote verschellen in doorsnede.

Filtrerende versie

De opgenomen lustcht worden ontvet en gefilterd voordat het\ weer worden teruggevoerd in het vertrek.

Om de kap in deze uitvoering te gebruiken dient een extra actief koolstofffiltersysteme te worden toegevoegd.

Het installeren

De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag Niet onder de 45cm liggen, in geval van een elektrisch fornuis en 50cm in geval van een gas- of gemengd fornuis.

Indien in de installmentie-aanwijzing van het gaskoektoestel een grotere afstand worden aangegeven要去 hiermee rekening worden gezhonden.

Elektrische aansluiting

De netspanning moet overeenkomen met de spanning vermeld op het etiek met eigenschappen, te vinden aan de binnenkant van de afzugkap. Als de afzugkap een stekker heeft,要去.Deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften op een, ook na de

installatie, goed bereikbare plaat. Heeft de kap geen stekker (rechtsstreekse verbinding met het net) of is deze, ook na de installmentatie, Niet goed te bereiken, dan moet er een tweeolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installmentie normen.

Attentie! Alvorens de afzuiqkap wee aan het voedingsnet aan te sluiten controllerer eerst of dele goed werkt, controllerer waarom aktijd of de voedingskabel goed is aangesloten.

De afzuigkap is voorzien van een speciale voedingskabel; als de kabel beschadigd is, vraag de technische Dienst voor een neue kabel.

Montage

Voor de installmente:

• Controller of het aangeschalte product, qua afmetingen, geschikt is voor de gekozen installmentie plaats.
• Verwijder het/de koolstofffilter/s (*) indien meegeleverd (zie ook het betreffende hoofdstuk). Dit/deze moet/en alleen gemonteerd worden als de afzuigkap als filterend apparaat gezruikt worden.
• Controller of er, voor het vervoer, in de afzuigkap voorwerpen zijn geplaatst (bijvoorbeeld zakjes met schroeven () , garantiebewijs () enz.), indien deze voorwerpen aanwezigং haal ze eruit en bewaar zo goed.

De afzuigkap is voorzien van bevestigingspluggen die geschikt zijn voor de meeste muurs/plafonds. Er moetECHTER contact opgenomen worden met een gekwalificeerd technicus om u ervan te verzekeren dat de materialen geschikt zichoor het type muur/plafond. Het muur/plafond要去 stevig genoeg zichom het gewicht van de kap te dragen.

Werking

Bedieningspaneel met 6 toetsen

Om de functies van de wasemkap te selecteren is het voldoende de bedieningen aan te raken

Lichtschakelaar ON/OFF

Selectieknop voor de intensieve slenelheid (zuigkracht) - tijdsduur 5 minutes:de kap werktope intensieve zuigkracht en na afloop van de 5 minutekeert hij terug op de erder ingestelde stand.

Selectieknop voor de maximum slelheid (zuigkracht)

Selectieknop voor de middelste sleidheid (zuigkracht) - indien deze knop knippert要去 het koolstofffilter gereinigd of vervangen worden. Deze signalering is gewoonlijk uitzeschakeld. Om de signalering te activeren, de elektronische inrichting uitschakelen door, 3 seconden lang, op de toets 0 te drukken.

Druk verrolgens tegelijkertijd, 3 seconden lang, op de toetsen 1 en 2, eerst zal alleen toets 1 knipperen en verrolgens de toetsen 1 en 2, hetgeen de activering aangeeft. Herhaal.Deze handeling om de signalering weeer uit te schakelen, eerst zullen de toetsen 1 en 2 knipperen en verrolgens de toets 1, om de uitschakeling aan te given.

Selectieknop voor de minimum slenelheid (zuigkracht) - indien deze knop knippert moet het vetfilter gereinigd worden.

Motor OFF (stand by) - Uitsluiting van de elektronische inrichting - Reset filters reiniging/vervanging signalering. MOTOR OFF

Druk kort op deze knop om de motor uit te zetten.

RESET FILTERS SIGNALERING

Na de onderhoudswerkzaamheden op de filters druk, met ingeschakelde kap, op de knop totdat het geluidssignaal luidt. Het knipperende lampje 1 (vetfilter) of 2 (koolstofffilter) stopte knipperen.

UITSLUITING VAN DE ELEKTRONISCHE INRICHING

Druk 3 seconden lang op de knop, de bedieningsleuktronica van de wasemkap wordenuitgesloten.

Deze functie kan nuttig+zijn gedurende de reining van het product.

Om de inrichting veer in te schakelen de handeling opniew uitvoeren.

In geval van eventuele storingen, voordat U zich tot de assistentie service wendt, minstens 5 sec. het toestel van de elektrische voeding ontkoppelen, door de stekker uit te trekken en, daarna wee invoeren. In het geval dat de storing blijft voortbestaan, wendt u zich tot de assistentie service.

Model met knoppenbord met 5 knoppen

T1. Lichtschakelaar ON/OFF (Led L1 aan)
T2. OFF Knop - Knop voor de slelheidsselectie (zuijkricht) 1 (Led L2 aan)
T3. Knop voor de slelheidsselectie (zuigkracht) 2 (Led L2+L3 aan)
T4. Knop voor de slelheidsselectie (zuigkracht) 3 (Led L2+L3+L4 aan)
T5. Knop voor de intensieve slelheid (zuigkracht) (Led L2+L3+L4 aan + Led L5 knipperend) - Tijdsduur 5 minutes - daarna keert de kap automatisch in de slelheid (zuigkracht) 2.

Vertraagde uitschakeling van de kap (Led knipperend):

De vertraagde uitschakeling van de kap (OFF) kan ingesteld worden door opnieuw en langer dan 2 seconden op de ingeschakelde snelheidsknop (zuigkracht) te drukken.

De möglichke uitschakeltijden zijn:

Snelheid (zuigkracht) 1:20 minutes

Snelheid (zuigkracht) 2:15 minuten

Snelheid (zuigkracht) 3:10 minutes

Intensieve snelheid (zuigkracht): 5 minutes

Filter verzadiging individie

De kap is voorzien van een functie die, volgens regelmatige tienden, de gebruiker waarschuwt als de filters verzadigd zijn zodate onderhoudshandelingen uitgevoerd要去en worden.

Vetfilter verzadiging indicate: Met uitgeschakelde kap (OFF) gaan alle snelheid (zuigkracht) Ledden 40 seconden continu aan.

Koolstoffilter verzadiging indicate: Met uitgeschakelde kap (OFF) gaan alle snugrecht (zuigkracht) Ledden 40 seconden knipperend aan.

Activering van de koolstofffilter verzadiging indicate:\ deze is gewoonlijk uitgeschakeld, om deze te activeren\ zet de kap uit (OFF) en druk tegelijkkertijd langer dan 3\ seconden op de knappen T3 en T5, de Ledden L3 en L5\ gaan knipperen.

Om de indicate tieerui te schakelen herhaal deze handling,de Ledden L3 en L5 gaan branden met continu licht.

Met ingeschakelde kap (ON) druk langer dan 2 seconden op de knop T2, alle Ledden gaan kort aan.

Nota: indien beiden signaleringen (vetfilter en koolstofffilter) actief,zijn,moet de handeling herhaald worden.

Onderhoud

Schoonmaak

Gebruik voor het reinigen UIITSLUITEND een doek die u vochting maakt met een beetje neutraal vloeibaar reinigingsmiddel. GEBRUIK GEEN GEREEDSCHAPPEN OF INSTRUMENTEN OM TE REINIGEN! Gebruik geen producten die schuumiddelen bevatten. GEEN ALCOHOL GEBRUIKEN!

Vetfilter

afb. 10a - 20

Houdt de vetdeeltjes vast.

Moet een keer per maand worden gereinigd (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit - deze noodzaak aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programme. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is Niet van invloed op de eigenschappen, die beslist nicht veranderen.

Om het vetfilter te demonteren trekt u aan de veerbelaste ontgrendelingshandgreep.

Koolstoffilter (alleen voor filterend apparaat) afb.19

Houdt de lastige kookgeuren vast.

De verzadiging van de koolstofffilter vindt plaat na een min ofmeer geprolongeerd gebruik en hangt af van het soort kokenen de regelmaat waarmee de vetfilter worden gewassen. In ieder geval moet de filter minstens om de 4 maanden (of alsde aanwijzer verzadigde filters - indien aanwezig op hetmodel in Uw bezit - dezeoodzaaak aangeeft) verrangenworden. Het kan NIET gewassen of opnieuw gebruikt worden

Rond koolstoffilter

Plaats een filter aanijdere zijde ter bedekking van beide roovers die als bescherming van het draionderdeel van de motor dienen, daarna met de wijzers van de klok meedraien. Voor de demontage in de tegenovergestelde richting draieren.

Vervangling lampjes

afb.22

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken controllerer eerst of ze koud+zijn.

Vervang het beschadigde lampje met een lampje van hetzelfde soort zoals aangegeven op het typeplaatje of op het apparatusaat zich in de buurt van het lampje.

1. haal de bescherming weg door het op te lichten met eenkleine schroevendraaier of iets dergelijks.
2. Vervang het kapotte lampje.

Gebruik alleen halogeenlampjes van 12V -20W max - G4, en zorg ervoor dat u hen Niet met de blote hand aanraakt.

1. Sluit de lampenkap weeR (klikt op zich plaats).

Als de verlichting nicht werkt, controller dan of de lampjes goed op hunplaats zitten alvorens de assistentiedienst te bellen.
