Gamintojas	ELICA
Modelis	STRIPE WHITE /A/ 60 (PRF0100994B)
Produkto tipas	Gartraukis
Naudojimas	Išorinis ištraukimas arba vidinis recirkuliavimas
Plotis	60 cm
Elektros maitinimas	220-240 V ~ 50/60 Hz (patikrinkite vardinę plokštelę)
Siurbimo galia	4 greičiai + intensyvus (5 minutes)
Valdikliai	Liečiamieji (6 mygtukai arba 5 klavišai pagal versiją)
Apšvietimas	Halogeninė lempa 12 V – 20 W max, tipas G4
Riebalų filtras	Metalinis, plaunamas indaplovėje (kas mėnesį)
Aktyviosios anglies filtras	Keitimas kas 4 mėnesius max (recirkuliacijos versija)
Minimalus atstumas nuo viryklės	45 cm (elektrinė) / 50 cm (dujinė arba mišri)
Oro išleidimo diametras	Lygus jungties flanšui (nepridedama)
Filtrų prisotinimo indikatorius	Taip, LED mirksėjimu
Uždelstas išjungimas	Taip (20, 15, 10 arba 5 min pagal greitį)
Medžiaga	Balta (lakuotas plienas arba panašus)
Svoris	Maždaug 8-10 kg (apytiksliai)
Standartai	EN/IEC 60335-1, EN/IEC 60335-2-31, CE
Triukšmo lygis	Priklausomai nuo greičio (nenurodyta)
Pridedami priedai	Tvirtinimo varžtai, kaiščiai, instrukcija

Dažnai užduodami klausimai - STRIPE WHITE /A/ 60 - PRF0100994B ELICA

Kaip sumontuoti gartraukį ELICA STRIPE WHITE /A/ 60 ?

Laikykitės minimalaus atstumo 45 cm (elektrinė viryklė) arba 50 cm (dujinė/mišri) tarp viryklės ir gartraukio apačios. Naudokite pridedamus varžtus ir įsitikinkite, kad atrama tvirta. Ištraukimo versijai prijunkite tokio paties skersmens ortakį kaip ir flanšas. Recirkuliacijos versijai sumontuokite pridėtą anglies filtrą.

Kaip išvalyti riebalų filtrus?

Metaliniai riebalų filtrai valomi kartą per mėnesį, rankomis su neutraliu plovikliu arba indaplovėje žemoje temperatūroje ir trumpu ciklu. Po valymo iš naujo nustatykite prisotinimo indikatorių, paspausdami variklio OFF mygtuką (0) ir laikykite, kol pasigirs garso signalas.

Kada keisti aktyviosios anglies filtrą?

Aktyviosios anglies filtras turi būti keičiamas kas 4 mėnesius (arba kai prisotinimo indikatorius mirksi). Jo negalima plauti ir regeneruoti. Norėdami pakeisti, pasukite pagal laikrodžio rodyklę, kad išimtumėte, tada įstatykite naują sukdami prieš laikrodžio rodyklę.

Kaip įjungti arba išjungti anglies filtro įspėjimą?

Norėdami įjungti įspėjimą, išjunkite gartraukį (OFF), tada vienu metu paspauskite mygtukus T3 ir T5 ilgiau nei 3 sekundes (5 mygtukų modeliuose). LED L3 ir L5 mirksi, rodydami aktyvavimą. Pakartokite veiksmą, kad išjungtumėte (LED šviečia pastoviai).

Kodėl gartraukis neįsijungia?

Patikrinkite, ar maitinimo laidas prijungtas ir ar neišmušė automatinio jungiklio. Jei gartraukis vis tiek neveikia, atjunkite jį 5 sekundėms ir vėl prijunkite. Jei problema išlieka, susisiekite su techninės pagalbos tarnyba.

Kaip pakeisti halogeninį apšvietimą?

Atjunkite prietaisą. Mažu plokščiu atsuktuvu pakelkite lempos apsaugą. Pakeiskite lemputę nauja identiška: halogeninė 12 V – 20 W max, tipas G4. Nelieskite lemputės pirštais. Uždarykite apsaugą užfiksuodami.

Ką daryti, jei liečiamieji mygtukai nereaguoja?

Galbūt įjungta elektroninio išjungimo funkcija. Paspauskite OFF mygtuką 3 sekundėms, kad vėl įjungtumėte elektroniką. Jei problema išlieka, išjunkite maitinimą 5 sekundėms, tada įjunkite vėl.

Ar galima naudoti gartraukį be riebalų filtro?

Ne, niekada nenaudokite gartraukio be tinkamai sumontuoto riebalų filtro. Riebalai gali pažeisti variklį ir sukelti gaisro pavojų.

Kaip nustatyti uždelstą išjungimą?

Kai gartraukis veikia, ilgiau nei 2 sekundes paspauskite aktyvaus greičio mygtuką. Išjungimo laikai: 1 greitis → 20 min, 2 greitis → 15 min, 3 greitis → 10 min, intensyvus → 5 min.

Gartraukis kelia triukšmą, ar tai normalu?

Triukšmas priklauso nuo siurbimo greičio ir montavimo. Patikrinkite, ar ištraukimo ortakis neužsikimšęs ir ar filtrai švarūs. Neteisingas montavimas arba per daug alkūnių padidina triukšmą.

NAUDOJIMO INSTRUKCIJA STRIPE WHITE /A/ 60 - PRF0100994B ELICA

LT Montavimo ir naudojimosi instrukcija

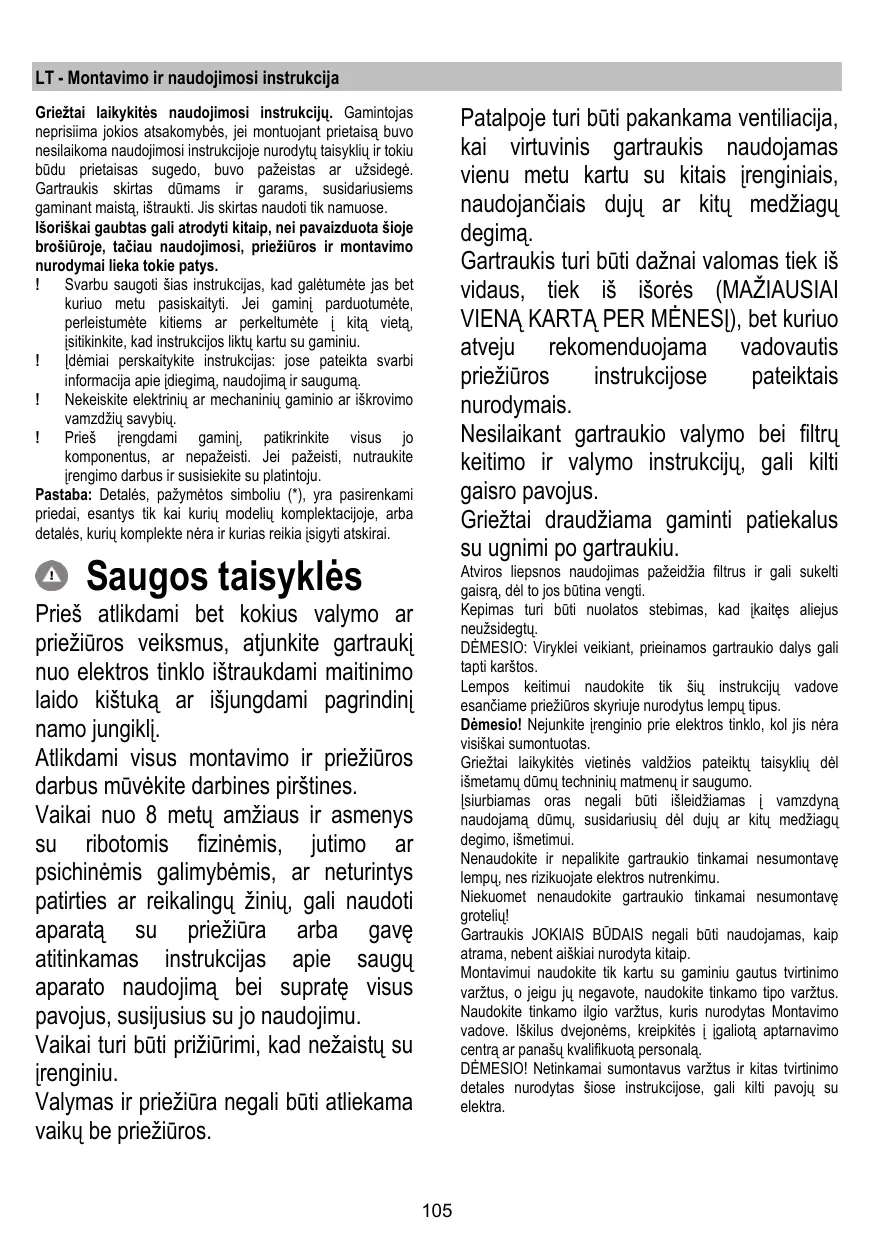

LT - Montavimo ir naudojimosi instrukcija

Grieztai lakykites naudojimos instrukciju. Gamintojas neprisiima jokios atsakomybés, jei montuojant prietaisa buvo nesilaikoma naudojimos instrukcjoje nurodyt atsykli ir tokuì būdu prietaisas sugedo, buvo pažeistas ar uźsideg. Gartrauskis skirtas dumams ir garams, susidariuisms gaminant maista, išraukti. Jis skirtas naudit tok nuamose.

Išoriškai gaubtas gali atrodyti kitaip, nei pavaizduota šioje brošiuroje, taciau naudojimosi, priežiūros ir montavimo nurodymai lieka tokie patys.

! Svarbu saugoti sias instrukcjjas, kad galétuméte jas bet kuriuo metu pasiskaityti. Jei gamin' parduotuméte, perleistuméte kitiems ar perkeltuméte i kitai vieta, jsitikinkite, kad instrukcjisos liktu kartu su gaminiu.
! Idemai perskayite instrukcjas: jose pateikta svarbi informacija apie idiegima, naudojima ir sauguma.
! Nekeiskite elektriniu ar mechaniniu gaminio ar iskrovimo vamzdziu savybiu.
! Pries irengdami gamini, patikrinkite visus jo componentus, ar nepazeisti. Jei paazeisti, nutraukite irengimo darbus ir susisiekite su platintoju.

Pastaba: Detales, pazymetos simboliu (^*) , yra pasirenkami priedai, esantys tik kai kuriu modeliu komplektijoje, arba detales, kuriu komplete nera ir kuras reikia isigti atskirai.

Saugos taisyklès

Pries atlikdami bet kokius valymo ar prieziuros veiksmus, atjunkite gartraukj nuo elektros tinklo iStraukdami maitinimo laido kiStuka ar isjungdami pagrindini namojungikli.

Atlikdami visus montavimo ir prieziūros darbus mūvěkite darbines pirstines.

Vaikai nuo 8 metu amziaus ir asmenys su ribotomis fizinemis, jutimo ar psichinemis galimybemis, ar neturintys patirties ar reikalingu ziniu, gali naudoti aparata su prieziura arba gave atitinkamas instrukcijas apie saugu aparato naudojima bei suprata visus pavojus, susijusius su jo naudojimu.

Vaikai turi buti prižūrimi, kad nežaistu su Irenginiu.

Valymas ir prieziura negali buti atliekama vaiku be prieziuros.

Patalpoje turi buti pakankama ventiliacija, kai virtuvinis gartraukis naudojamas vienu metu kartu su kitais irenginiais, naudojanicais duju ar kitu medziagug degima.

Gartraukis turi buti daznai valomas tiek is vidaus, tiek is iors (MAZIAUSIAI VIENA KARTA PER MENESI), bet kurio atveju rekomenduojama vadovautis prieziuros instrukcjose pateiktais nurodymais.

Nesilaikant gartraukio valymo bei filtrug keitimo ir valymo instrukciju, gali kilti gaisro pavojus.

Grieztai draudziama gaminti patiekalus su ugnimi po gartraukiu.

Atviros liepsnos naudiojimas pazeidzia filtrus ir gali sukelti gaisra, del to jos būtina vengti.

Kepimas turi buti nuolatos stebimas, kad ikaites aliejus neuzsidegtu.

DÉMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karstos.

Lempos keitim naudokite tik siu instrukcju vadoe esanciame prieziuros skyriije nurodyts lempu tipus.

Démesio! Nejunkite jrenginio prie elektros tinklo, koljis nera visiskai sumontuotas.

Grieztai laikykites vietinés valdžios pateiktu taisykiu del ismetamu dumu techniniu matmenu ir saugumo.

Isurbiamasoras negali buti isleidziamas i vamzdyna. naudojama dmu, susidariusiu del duju ar kitu medziagug degimo,ismetimui.

Nenaudokite ir nepalikite gartraukio tinkamai nesumontave lempu, nes rizikuojate elektros nutrenkimu.

Niekuomet nenaudokite gartraukio tinkamai nesumontave grotiliu!

Gartraukis JOKIAIS BUDAIS negali buti naudiojas, kaip atrama, nebent aiskiai nurodyta kitaip.

Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varztus, o jeigu ju negavote, naudokite tinkamo tipo varztus. Naudokite tinkamo ilgio varztus, kuris nurodytas Montavimo vadove. Iskilus dvejonems, kreipkites i igaliota aptarnavimo centra ar panašu kvalifikuota personala.

DÉMESIO! Netinkamai sumontavus varžtus irKitas tvirtinimodetales nuroydtas šiose instrukcjose, gali kilti pavoju su elektra.

Sis prietaisas pažymétas remiantis ES Direktva 2012/19/EC dé elektrós ir elektronínes irangos attieku, (EEI attieku). Pasirupindamas, kad sis gaminys butei ismestas tinkamai, vartotojas pada išvengti neigiamu pasekiu aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad sis gaminys neturi buti priskiamas buitinems attiekoms, o turi buti pristatyas i tam tikra atliku surinkimo puncta elektrini ir elektroniu aparatu pakartotiniam panaudojimui. Gamini ismeskite laikydamiesi vietini attleku salinimo normu. Noradami gauti daugiau informacios apie sio gaminio apdorojima, rinkima ir pakartotinji panaudojima, kreipkites i specialia vietine istaiga, buitiniu atlleku rinkimo centra ar parduotuve, kurjoe gaminys buvo pirktas.

Prietais suprojektuotas, ibandytas ir pagamantas pagal:

• Sauge: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tinkamo naudojimo patarimai, siekiant sumažinti poveiki aplinkai: Kai pradedate virti, junkite gartrauki, nustatykite maziausja greiti ir, baige virti, palikite ji veikti dar kelioms minutems. Padidinkite greiti tik tuomet, jei susikaupia dung dumu ar garu, o forsutaja veiksena naudokite tik krašutiniais atvejais. Kad išaikytumete kvapu sugérimo efektyvmä, keiskite angles filtra(-us). Kad išaikytumete riebalu filtro(-us) veiksminguma, valykite ji (juos). Naudokite didžiausio siame vadove nurodyto skersmens kanalus, kad išaikytumete prietaiso efektyvmä ir sumažintumete jo skleidžiama triuksma.

Naudojimas

Gaubtas gali buti naudiojas oro istraukimo i isore rezimu arba vidinés recirkuliacjos filtravimo rezimu.

Oro ištraukimo režimas

Garai isstumiami [isore per iskrovos vamzdi, pritvirtinta prie junges.

Vamzdžio skersmuo privalo atitiki sujungimo ziedoskersmeni.

Démesio! Iskrovimo vamzdis nepriderdamas, ji reikia pirkti atskirai.

Jei gaubte yra anglies filtru, juos reikia isimi.

Prijungti gaubt prie isvedamuju vamzdziu ir isvedamuju angu sienoje, kuriu skersmuo atitiku sandarinimo flansa.

Jei nutekejimo zaimos ir angos sienoje yra mazesnio skersmens,sumazeja traukiamoji geba ir stipriai padideja triuksmingumas.

Gamintojas neprisiima su tuo susijusios atsakomybès.

! Naudokite pakankamo ilgio vamzdj.
! Naudokite kuo tiesesnj vamzdj (didziausias vamzdzio nuokrypio kampas - 90°).
! Stenkitures is esmès nekeisti vamzdjiu sekciju.

Filtravimo rezimas

Pries patekdamas kambari, jtraukiamas oras nuriebalinamas irdezodoruojamas. Noredami naudotis sios verssjos filtru, privalote idiegti papidoma filtrvimo aktyviaja anglimi systema.

Irengimas

Jei virykle elektré, mažiausias atstumas tarp virykles kaitlentés paviršiaus ir Žemiausios virtuvinio gaubto dalies turi buti 45cm, o jei virykle dujiné ar kombiniuota - 50cmo jei virykle dujiné ar kombiniuota.

Jei dujinés virykles iengimo instrukcjoje nurodomas didesnis atstumas, butina tai atsižvelgi.

Prijungimas prie elektros tinklo

ltampa elektros tinkle turi atitiki ltampa, nurodyta etiketeje, priklijuotoje gaubto viduje. Jei yra kistukas, reikia ijungti gaubta i Rozete, atitinkanca galijoanciu nuostatus ir esancia prieinamojo vietoje net ir po gaubto idiegimo. Jeigu kistuko (yra numatyas tiesioginis prijungimas prie elektros srovés) arba nera Rozetés prieinamojo vietoje net ir po gaubto idiegimo, yra naudojamas dvipolis jungiklis, pagal visas idiegimo taisykles uztikrinantis visisiats atsijungima nuo elektros tinklo per aukstos jampos atveju.

Démesio! Pries vél prijungdami gaubta prie elektrós maitinimo tinklo ir patikrindami, arjis tinkamai veikia, visada jsitikinkite, ar tinklo kabelis tinkamai jmontuotas.

Prie gaubto pridedamas specialus maitinimo kabelis. Jei pastebejote, kad kabelis yra pazeistas, nedelsiant kreipkites i technines pagalbos centra del kabelio keitimo.

Montavimas

Pries pradedami jrengima:

• Patikrinkite, ar jsigyto gaminio dydis tinka pasirinktai jrengimo vietai.
  Pašalinkite aktyviosos angliae filtra (-us), jeijis (jie) yra komplekte, (taip pat ziurekite atitinkama pastraipaj). Ji (juos) reikia jmontuoti tik norint naudoti gaubta filtravimo režimu.
• Patikrinkite (transportavimo tikslais), ar gaubto vidujene rangos detaliu (pavyzdjiui, maieliu su varztais, garantiju t.t.), jas isimkite ir saugokite.

Jei prie gaubto yra tvirtinimo pleistai, pritaikyt daugumai senu/lubu, vis teik reikia iskiyesti kvalifikuota specialista, kuris patikrintu, ar medziagos pritaikytos tam sienu/lubu tipui. Sienos/lubos turi buti pakankamai storos, kad islaikyt gaubto svori.

Veikimas

6 mygtuku valdymo pultelis

Noredami pasirinkti gaubto fungcjjas, spauskite atitinkamos komandas mygtuka.

Apšvietimo ijungimo/ɪsjungimo mygtukas ON/OFF

Intensyvaus greicio (ištraukimo galios) nustatymo mygtukas, trukme - 5 minutës: gaubtas ijungia šiu galingumu ir praëjus 5 minutëms, persijungia i anksciu nustatyra režima.

Didelio greicio (iStraukimo galios) nustatymomygtukas

Vidutinio greicio (istraukimo galios) nustatymomygtukas, kaijis mirksi, reiskia, kad anglies filtra reikia isplauti ar pakeisti. Paprastai sis signalas yra isjungtas. Noredami jungti signala, isjunkite visus elektroninius elementus, paspausdami mygtuka 0ir laikydami jnuspaude 3 sekundes.

Atlike sī veiksma, paspauskite vienu metu mygtukus 1 ir 2 ir laiky kite nusaude 3 sekundes, iš pradži mirkseš tik mygtukas 1, po to pradès mirkseti abu mygtukai 1 ir 2, tai reškia, kad signalas jungtas. Norèdami išjungti signala, pakartokite pirmiau aprášytus veiksmus. iš pradži mirkseš mygtukai 1 ir 2, po to pradès mirkseti tik mygtukas 1, tai reškia, kad signalas išjungtas.

Mazo greicio (iistraukimo galios) nustatymomygtukas: kaijis mirksi, reiskia, kad reikiaisplauti riebalu filtra.

Variklio isjungimo (parengties) mygtukas OFF, elektros atjungimo mygtukas, filtru plovimo/keitimo signalo nustatymo mygtukas.

VARIKLIO ISJUNGIMAS OFF

Atlike filtru prieziuros darbus ir junge gaubta,
paspauskite ir laiky kite nuspaude mygtuka, kol
isgirsite garso signala. Mirksintis svesos diodas 1 (riebalu filtras) arba 2 (angies filtras)
nustos mirkseti.

ELEKTROS ATJUNGIMAS

Mygtuka laiky kite paspaude 3 sekundes, kol bus atjungta gaubto valdymo elektra.

Si funkcija gali praversti valant gamini.

Nordami vel ijungti elektra, pakartokite veiksma.

Galimviekimo sutrikim atveju, priš kreipdamiesi j specialista,bent 5 sekundém isjunkite aparata iš elektrós tinklo istraukdami kištuka,po to vel jjunkite.Tuo atveju,jei veikimo sutrikimas neisnyktu, kreipkites pagalbosj specialistus.

Modelis, kurio skyde yra 5 mygtukai

Galima nustatygi gaubto ijsungimo (ISJ.) uždelsimá, dar kartapaspaudžiant jjungto greicio (galingumo) mygtuka ir laikant jjnuspaudus ilgiaiu nei 2 sekundes.

Galimas ijsungimo uzdelsimo laikas:

1 ištraukimo greitis (galingumas): 20 minučiu
2 ištraukimo greitis (galingumas): 15 minuči
3 ištraukimo greitis (galingumas): 10 minuči

Intensyvus ištraukimo greitis (galingumas): 5 minutés

Filtru pris isotinimo signalas

Gaube yra numatyta funkcija, kurios déka naudotojas ispèjamas apie filtru prisisinima ir būtinybe atikić ju priežiūră. Riebalu filtro prisisinimo signalas: esant išjungtam gaubtui (IŠJ.), visi ištraukimo greicio (galingumo) šviesos diodai ijungia ir dega 40 sekundžiū.

Akyviosos angles filtro prisisotinimo signalas: esant isjungtam gaubti (ISJ.), visi istraukimo greicio (galingumo) sviesos diodai jsijungia ir mirksi 40 sekundziu.

Aktyviosos angles filtro prisisotinimo signalo ijungimas: paprastai si funkcija yra isjungta, noredami ja jungti, isjunkite gaubta (ISJ.), vienu metu paspauskite ir laiky kite nuspaude mygtukus T3 ir T5 ilgiau nei 3 sekundes, svesos diodai L3 ir L5 trades mirkseti.

Noredami ijsjungti fungcija, pakartokite veiksmus, tuomet svesos diodai L3 ir L5 jsijungia ir dega nemirksedami.

Filtru prisisotinimo signalo šalinimas:

Esant jungtam gaubtui (J.). paspauskite mygtuka T2 in laikykite nuspaude ilgiau nei 2 sekundes, visi sviesos diodai trumpam isijungs.

Pastaba: esant būtinybei, pakartokite veiksmus, jeigu jsijungé abu (riebalu filtro ir aktyviosios anglies filtro) prisisotinimo signalai.

Prieziura

Valymas

Valymui naudokite TIK šluoste, suvilgyta skystu neutraliu valikliu. NENAUDOKITE VALYMO REIKMENU AR INSTRUMENTU!

Nenaudokite abrazyviniu valymo priemoniu. NENAUDOKITE SPIRITO!

Nuroliebalu saugantis filtras

10a - 20 pav.

Aktyvuotos anglies prisisotinimas ivyksta del per ilgo naudojimo, prikausomai nuo kepimo/virimo tipo ir riebalu贫困人口 valymo reguliarumo.

Bet kuriu atveju reikia pakeisti dékla bent jau kas keturis mènesius (arba kai filtró pris isotinimoSYSTEMA - jei nurodyta jusu turimame modelyje - parodo, kad tai reikia attiki).

NEGALIMA plauti regeneruoti.

Apvalus angliae filtrai

Pridekite po viena filtra prie kiekvieno sono, padengdami variklio diska apsaugancias groteles, po to pasukite juos laikrodzio rodyklés kryptimi.

Nordami nuimti filtrus, pasukite kiekviena filtra pries laikrodzio rodykcle.

Lempu keitimas

22 pav.

Isfunkite prietaisa iš elektros tinklo.

Démesio! Pries liesdami lempas, jsitikinkite, kad jos atvesusios.

Pakeiskite sugedusia lemupte nauja tokios paicos arba panasios ruesies lemupte, vadovaudamiesi savybiu duomenimis, pateiktais etiketeteje ant lemuptes arba ant gaubto salia lemuptes.

1. Ištraukite apsaugine plokstele atkeldami ja mažu plokšciu atsuktuvu ar panasi irankiu.
2. Pakeiskite neveikianica lempa. Naudokite tik halogenines 12V -20W (daugiausia) lempas G4, saugokitës, kad nepaliestumëte ju rankomis.
3. [dekite apsaugine plokstele (pritvirtinus turi pasigirsti spragtelejimas).

Jei apsvietimas neveiks, pries kviesdami technine pagalba, patikrinkite, ar lempas jstatete teisinga pozicija.
