STRIPE WHITE /A/ 60 - PRF0100994B - Cappa da cucina ELICA - Manuale utente e istruzioni gratuiti

Marca	ELICA
Modello	STRIPE WHITE /A/ 60 (PRF0100994B)
Tipo di prodotto	Cappa da cucina
Utilizzo	Evacuazione esterna o riciclo interno
Larghezza	60 cm
Alimentazione elettrica	220-240 V ~ 50/60 Hz (verificare la targa dati)
Potenza di aspirazione	4 velocità + intensiva (5 minuti)
Comandi	Tattili (6 pulsanti o 5 tasti a seconda della versione)
Illuminazione	Lampada alogena 12 V – 20 W max, tipo G4
Filtro antigrasso	Metallico, lavabile in lavastoviglie (mensile)
Filtro al carbone attivo	Sostituzione ogni 4 mesi max (versione riciclo)
Distanza minima dal piano cottura	45 cm (elettrico) / 50 cm (gas o misto)
Diametro uscita aria	Uguale al raccordo (non fornito)
Indicatore saturazione filtri	Sì, con lampeggio LED
Spegnimento ritardato	Sì (20, 15, 10 o 5 min in base alla velocità)
Materiale	Bianco (acciaio laccato o simile)
Peso	Circa 8-10 kg (stima)
Norme	EN/IEC 60335-1, EN/IEC 60335-2-31, CE
Livello sonoro	Variabile in base alla velocità (non specificato)
Accessori inclusi	Viti di fissaggio, tasselli, manuale

Domande frequenti - STRIPE WHITE /A/ 60 - PRF0100994B ELICA

Come installare la cappa ELICA STRIPE WHITE /A/ 60 ?

Rispettare una distanza minima di 45 cm (cottura elettrica) o 50 cm (gas/misto) tra il piano cottura e la parte inferiore della cappa. Utilizzare le viti fornite e assicurarsi che il supporto sia solido. Per la versione evacuazione, collegare un condotto dello stesso diametro del raccordo. Per la versione riciclo, installare il filtro al carbone fornito.

Come pulire i filtri antigrasso?

I filtri antigrasso metallici si puliscono una volta al mese, a mano con un detergente neutro o in lavastoviglie a bassa temperatura e ciclo breve. Dopo la pulizia, resettare l’indicatore di saturazione premendo il tasto OFF motore (pulsante 0) fino al segnale acustico.

Quando cambiare il filtro al carbone attivo?

Il filtro al carbone attivo deve essere sostituito ogni 4 mesi al massimo (o quando l’indicatore di saturazione lampeggia). Non si pulisce né si rigenera. Per cambiarlo, ruotarlo in senso orario per smontarlo, quindi installare quello nuovo ruotando in senso antiorario.

Come attivare o disattivare l’allarme del filtro al carbone?

Per attivare l’allarme, spegnere la cappa (OFF) quindi premere contemporaneamente i tasti T3 e T5 per più di 3 secondi (sui modelli a 5 tasti). I LED L3 e L5 lampeggiano per indicare l’attivazione. Ripetere l’operazione per disattivare (LED fissi).

Perché la cappa non si accende?

Verificare che l’alimentazione elettrica sia collegata e che l’interruttore non sia scattato. Se la cappa rimane inattiva, scollegarla per 5 secondi e ricollegarla. In caso di persistenza, contattare il servizio post-vendita.

Come sostituire l’illuminazione alogena?

Scollegare l’apparecchio. Con un piccolo cacciavite piatto, sollevare il proteggi-lampada. Sostituire la lampadina con una nuova identica: alogena 12 V – 20 W max, tipo G4. Non toccare la lampadina con le dita. Richiudere il proteggi-lampada facendolo scattare.

Cosa fare se i tasti tattili non rispondono?

La funzione di esclusione elettronica potrebbe essere attivata. Premere il tasto OFF per 3 secondi per riattivare l’elettronica. Se il problema persiste, disinserire l’alimentazione per 5 secondi e poi ripristinarla.

Si può usare la cappa senza filtro antigrasso?

No, non utilizzare mai la cappa senza il filtro antigrasso montato correttamente. I grassi potrebbero danneggiare il motore e creare un rischio di incendio.

Come regolare lo spegnimento ritardato?

Mentre la cappa è in funzione, premere il tasto della velocità attiva per più di 2 secondi. I tempi di spegnimento sono: velocità 1 → 20 min, velocità 2 → 15 min, velocità 3 → 10 min, intensiva → 5 min.

La cappa fa rumore, è normale?

Il rumore dipende dalla velocità di aspirazione e dall’installazione. Verificare che il condotto di evacuazione non sia ostruito e che i filtri siano puliti. Un montaggio errato o troppi gomiti aumentano il rumore.

MANUALE UTENTE STRIPE WHITE /A/ 60 - PRF0100994B ELICA

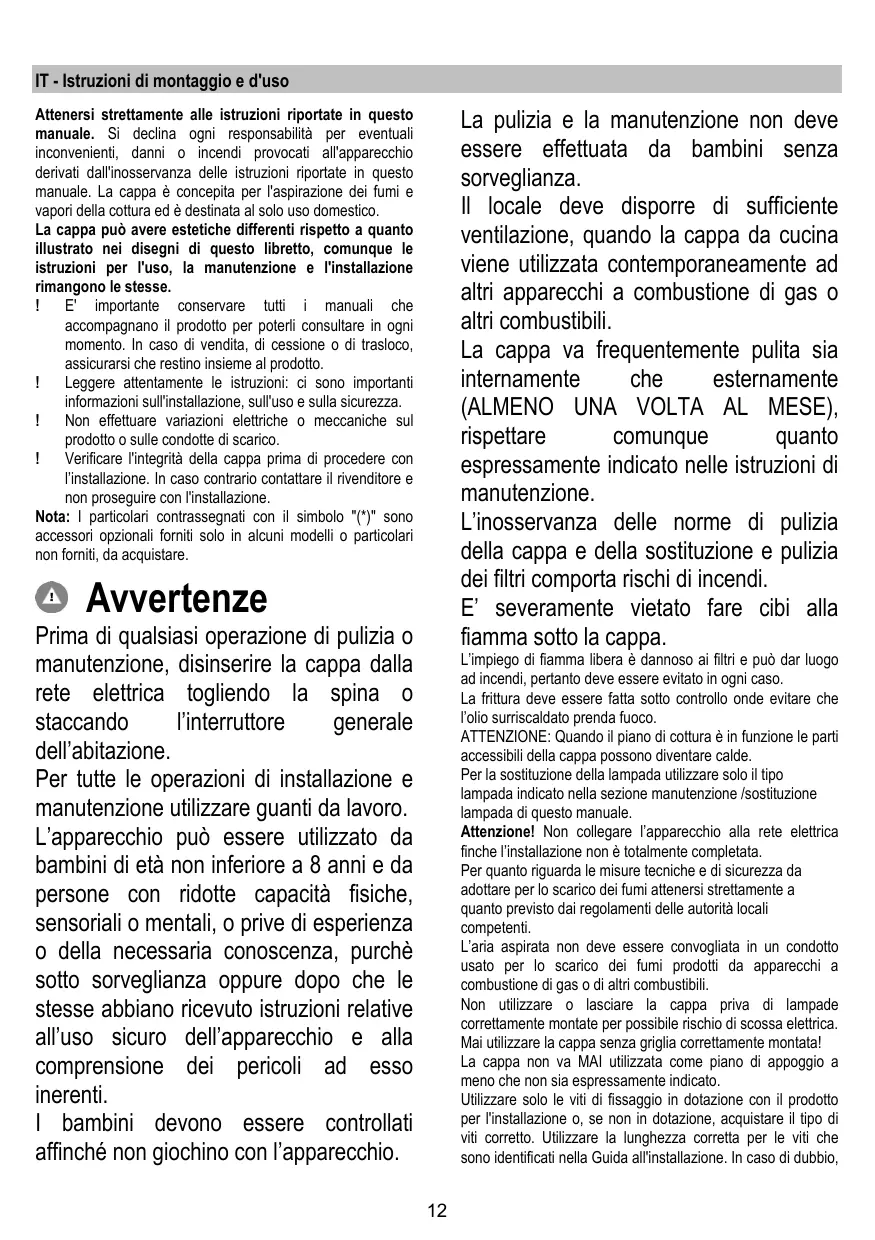

IT Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e evapori della cottura ed è destinata al solo uso domestico.

La cappa può essere estetiche differenti rispetto a quello illustrato nei disegni di quello libretto, comeque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

! E' importante conservare tutti i manuale che arrivapagnano il prodotto per poterli consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'infallazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
! Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non prosequire con l'installazione.

Note: I particolari contrassegnati con il symbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avvertenze

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro. L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte disponibilità fisiche, sensoriali o mentali, o privile di esperienza o della necessaria conoscenza, purché molto sorvegianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenione dei pericoli adesso inerenti.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

La pulizia e la manutenzione non deve essere effettuata da bambinienza sorveglianza.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.

La cappa va frequentlymente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quanto espressamente indicato nelle istruzioni di manutenzione.

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri compra rischi di incendi.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in agli caso.

La frittura delve essere fissate fatto controlo one evitare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

Per la sostuzione della lampada utilizzare solo il tipo lampada indicate nella sezione manutenzione /sostuzione lampada di quello manuale.

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quando previsto dai regolamenti delle autorità locali competenti.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. Mai utilizzato la cappa alla griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamenteindicato.

Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto. Utilizzato la lunghezza corretta per le viti che sono identificati nella Guida all'installazione. In caso di dubbio,

consultare il centro di assistenza autorizzato o personale qualificata similare.

ATTENZIONE! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni cui lo comportare rischi di natura elettrica.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di occupapagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere segnato presso l'idoneo punto di ragcolla per il riciclaggio di apparentecchiaure elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di ragcolla dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: quando iniziata a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minutianche后再o il termine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per Maintainere ben efficiente il systema di riduzione degli odori, sostituire, quando è necessario, il/i filtrato/ir carbone. Per mantenere ben efficiente il filtrlo del grasso, pulirlo in caso di necessità. Per ottimizzazione l'efficienza e minimizzazione i rumori, utilizzare il diametro massimo delsystema di canalizzazione individato in questo manuale.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione aspirante ad evacuatione esterna o filtrante a ricircolo interno.

Versione aspirante

I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuation non è fornito e va

acquisito.

Se la cappa è provvista di filtri al carbone, questi devono essere totti.

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drasticio aumento della rumorosità.

Si declina perci uomini responsabilità in merito.

! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
! Evitare cambiamenti drastici di sezione del condotto.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogiata nella stanza. Perutilizzare la cappa in esta versione è necessario installare unsystema di filtraggio aggiuntivo a base di carboni attivi.

Installazione

La distance minima fra la superficie di supporto dei recipienti sul dispositorio di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 45cm in caso di cucine elettriche e di 50cm in caso di cucine a gas o miste.

Se le istruzioni di installmente del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibileanche dopo oll'infallazione.Speprovista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anche après installatione, aplicare un interruptore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installmente.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.

Montaggio

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installmenta prescelta.

• Togliere il/i filtering/ al carbone attivo se fomini (vedi anche paragrafo relative). Questo/ i va/nno rimontato/ i solo se si vuole utilizzare la cappa in versione filtrante.

• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc), eventualmente va molto e conservato.

La cappa è dotata di tasselli di fissaggio adatti alla maggiord parte di pareti/soffitti. E' tuttavia necessario interpellare untechnico qualificato per accertarVi sull'idoneita dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto delveessere sufficientemente robusto da sostenere il peso della cappa.

Funzionamento

Pannello di controllo con 6 tasti

Per selezionare le funzioni della cappa è sufficente s Fiorare i comandi.

Taste ON/OFF lice

Tasto di selezione velocità (potenza di aspirazione) intensiva - durata 5 minuti dopodichè ritorna all'impostazione precedente.

Tasto di selezione velocità (potenza di aspirazione) alta

Tasto di selezione velocità (potenza di aspirazione) media- quando lampeggia indica la necessita di lavare o sostituire il filtrato al carbone. Questa segnalazione è normalmente disattivata. Per attivrare la segnalazione, escludere l'electronica premendo per 3 secondi il tasto 0. Successivement, premere contemporaneamente i tasti 1 e 2 per 3secondi, prima lampeggerà solo il tasto 1 poi lampeggeranno entrambi i tasti 1 e 2 ad indicare l'attivazione. Ripetere l'operazione per disattivare la segnalazione, prima lampeggeranno i tasti 1 e 2 poi lampeggerà solo il tasto 1 ad indicare la disattivazione.

Tasto di selezione velocità (potenza di aspirazione) Bassa - quando lampeggia indica la necessità di lavare ilhetto grassi.

Tasto OFF motore (stand by) - Esclusione dell'Elettronica - Reset segnalazione lavaggio/sostituzione filtri. OFF MOTORE Premere brevamente per spegnere il motore. RESET SEGNALAZIONE FILTRI

A cappa accesa,ctpoder eseguito la manutenzione dei filtri, premere il tasto fino al segnale acustico. Il led lampeggiante 1 (filtro grassi) o 2 (filtro al carbone) smette di lampeggiarie.

ESCLUSIONDELL'ELETTRONICA

Premere per 3 secondi il tasto, viene escluda l'elettronica di lavoro della cappa.
Questa funzione cui è uscere utile durante l'operazione di pulizia del prodotto.
Per reinserire l'elettronica basterà ripetere l'operazione.

In caso di eventuali anomalie di funzionamento, prima di rivolgersi al servizio assistenza scollegare per almeno 5 sec. l'apprecchio dall'alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui I'anomalia di funzionamento dovesse perdure, rivolgersi al servizio d'assistenza.

Modello con pulsantiera 5 tasti

L1	L2	L3	L4	L5
T1	T2	T3	T4	T5

T1. Tasto ON/OFF luci (Led L1 acceso)
T2. Tasto OFF - Tasto di selezione velocità (potenza) di aspirazione 1 (Led L2 accesso)
T3. Tasto di selezione velocità (potenza) di aspirazione 2 (Led L2+L3 accesi)
T4. Tasto di selezione velocità (potenza) di aspirazione 3 (Led L2+L3+L4 accesi)
T5. Tasto di selezione velocità (potenza) di aspirazione intensiva (Led L2+L3+L4 accesi + Led L5 lampeggiante) - durata 5 minuti - dopodichè la cappa imposta automaticamente la velocità (potenza) di aspirazione 2.

Spegnimento ridarato della cappa (Led lampeggianti):
È possibile impostare lo spegnimento ridarato della cappa (OFF) premendo nuovamente per più di 2 secondi il tasto della velocità (potenza) di aspirazione attiva in quel momento.
I tempi di spagnimento ridarato disponibili sono:
Velocità (potenza) di aspirazione 1: 20 minuti
Velocità (potenza) di aspirazione 2: 15 minuti
Velocità (potenza) di aspirazione 3: 10 minuti
Velocità (potenza) di aspirazione intensiva: 5 minuti

Segnalazione saturazione filtri

La cappa è provista di una funzione che, ad intervalli di tempo regolari, avverte l'utente quando i filtri sono satori ed è necessario eseguirne la manutenzione.

Segnalazione di saturazione del filtro antigrasso: A cappa spenta (OFF) tutti i Led delle velocità (potenze) di aspirazione si accendono a luce fissa per 40 secondi.

Segnalazione di saturazione del filtro ai carboni attivi: A cappa spenta (OFF) tutti i Led delle velocità (potenze) di aspirazione lampeggiano per 40 secondi.

Attivazione della segnalazione di saturazione del filtrato ai carboni attivi: questa è normalmente disattivata, per attivarla spagnere la cappa (OFF) e premere contemporaneamente i tasti T3 e T5 per più di 3 secondi, i Led L3 ed L5 cominceranno a lampeggiare.

Per disattivare ripetere l'opération i Led L3 ed L5 si accendono a luce fissa.

Reset segnalazione di saturazione dei filtri:

A cappa accesa (ON) premere il tasto T2 per più di 2 secondi, tutti i Led si accendono brevamente.

Note: se necessario ripetere l'opération in caso entrambé le segnalazioni (filtro antigrasso e filtrato ai carboni attivi) siano attive.

Manutenzione

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Filtro antigrasso

Fig. 10a - 20

Trattiene le particelle di grasso derivanti alla cottura.

Deve essere pulito una volta al mese (o quando ilsystemadi indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica.thisa necessita), con detergenti non aggressivi, manually oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico più scolorisi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 19

Trattiene gli odori sgradevoli derivanti alla cottura.

La saturazione del filtro carbone si verifiesolo un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In agli caso è necessario sostuire la cartuccia al massimo agli quattro mesi (o quando ilsystemadiindicazione di saturazione dei filtri -se previsto sulmodello in possesso- indica.thisa necessità).

NON può essere lavato o rigenerato

Filtro al carbone circolare

Appicarne uno per lato a copertura de entrambre le griglie di protezione della girante del motore, dopodiche girare in senso orario.

Per lo smontaggio girare in senso antiorario.

Sostituzione Lampade

Fig. 22

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano frede.

Sostituire la lampada danneggiata con una dello stesso tipoosi come specificato nell'etichetta caratteristica o vicino allalampada stessa sulla cappa.

1. Estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.
2. Sostituire la lampada danneggiata.

Utilizzato solo lampade alogene da 12V -20W max - G4, avendo cura di non toccarle con le mani.

1. Richiudere la protezione (fissaggio a scatto).

Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.

Jos tuulettimessa on hiisusuodattimet, ne on irrotettava.

Timpi disponibili de oprise intarziata sunt:

Viteza (puterea) de aspiratie 1:20 minute

Viteza (puterea) de aspiratie 2: 15 minute

Viteza (puterea) de aspiratie 3: 10 minute

Viteza (puterea) de aspiratie intensiva: 5 minute

Indicator saturation
