用户手册 AVA F/A-18 SUPER HORNET FLIGHTSTICK THRUSTMASTER

Jesli calkowicie odkrcisz amortyzator, zalecamy是我国的最古老、最完整的木制品之一。它由木炭、木炭和木炭混合而成，具有独特的气味和气味的特殊气味，是名副其实的天然香料。

本製品を取り付む前、使用する前、おはようお願いいたします。本製品を提供予任何方式，任何形式书面確認都不能撤回。任何一方的不正当行为将导致任何当事人的利益受到损害。本製品を提供予任何方式，任何形式书面確認都不能撤回。任何一方の不正当行为将导致任何当事人的利益受到损害。

目次

在安装本产品之前、以任何方式使用本产品之前以及对其执行任何维护之前，请仔细阅读本手册提供的说明。请务必遵守安全说明。不遵守这些说明可能导致事故和/或损坏。请保留本手册，以便您日后查阅说明。

目录

1. 包装清单 6
2. 技术特性 ..... 8
3. 有关底座使用的信息 ..... 10
4. 安装到支撑面上 11

安装到 Thrustmaster (图马思特)

支撑板上 15
安装在驾驶舱中或另一个固定支架上.16

1. 安装到PC上 17
   控制面板 18
2. 安装飞行摇杆把手 20

借助偏移适配器 20
不借助偏移适配器 25

F/A-18C Hornet™ HOTAS Add-On Grip

映射 26

Viper Grip - HOTAS Add-On Grip* 映射...27

1. 定制 28
   拆开底座 30
   定制设置 31
   校准底座 48

2. T.A.R.G.E.T 高级编程软件 ..... 51

安装 51

主要功能 52

1. 常见问题解答和技术支持 ..... 53

借助AVA F/A-18 Super Hornet™ Flightstick摇杆，建立您自己的飞行风格，该摇杆可适应任何类型的飞行。您可以快速而轻松地定制AVA底座，使之适应您的偏好，从而获得极为精准的飞行控制和独特的操控感。

享受完全沉浸式的飞行体验！

本手册将帮助您安装 AVA F/A-18 Super Hornet™ Flightstick 并让其运行在最佳条件下。在开始起飞之前，请务必仔细阅读以下说明和警告：它们将帮助您尽情享受您的产品。

更新固件

为确保 AVA 底座能在视频游戏中正确运行，更新固件非常重要。

要执行更新，请访问

选择驱动程序，按照说明（包括下载和安装程序）进行操作。

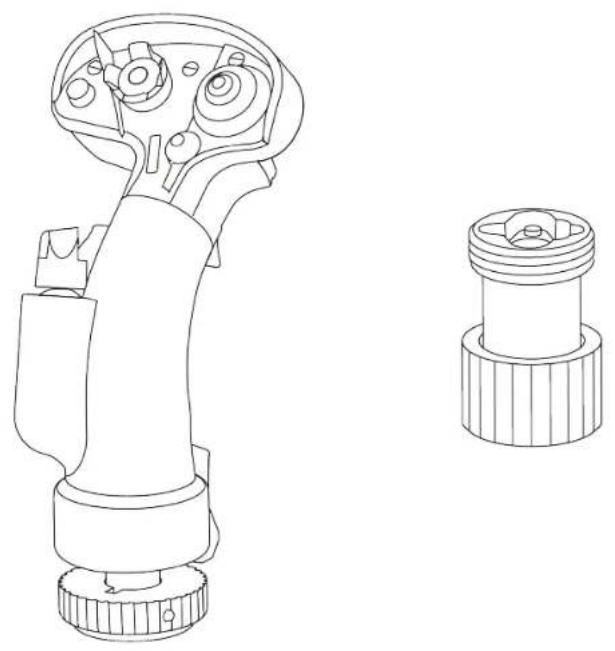

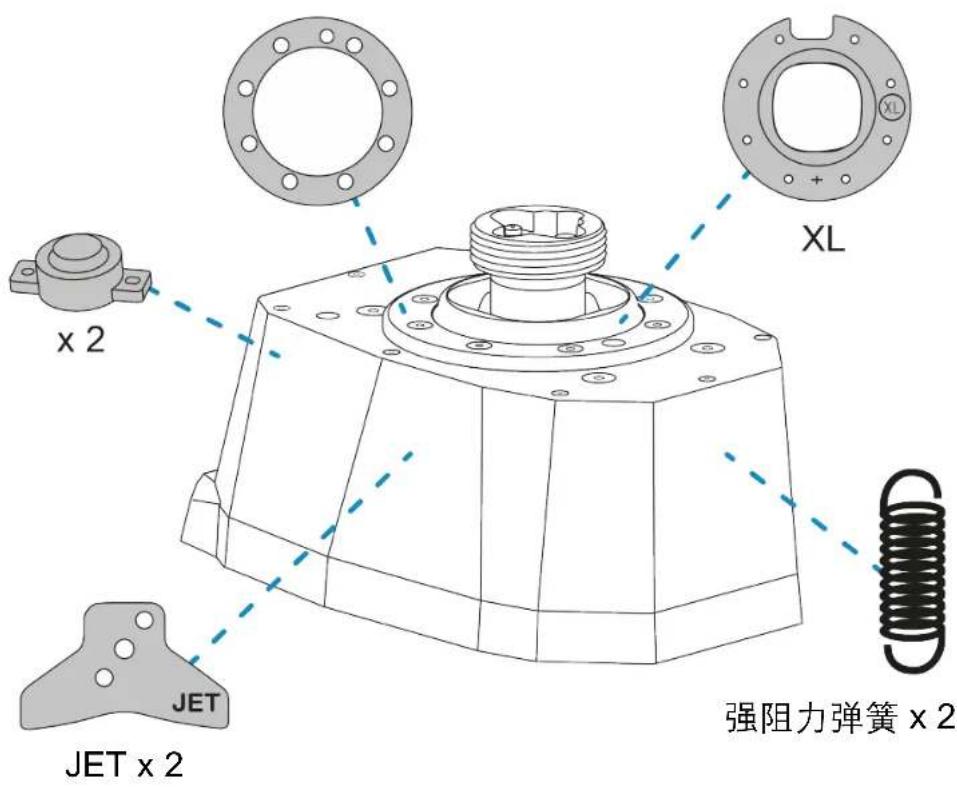

1. 包装清单

M

S

AERO x 2

弱阻力弹簧 × 2

中等阻力弹簧 × 2

超强阻力弹簧 × 2

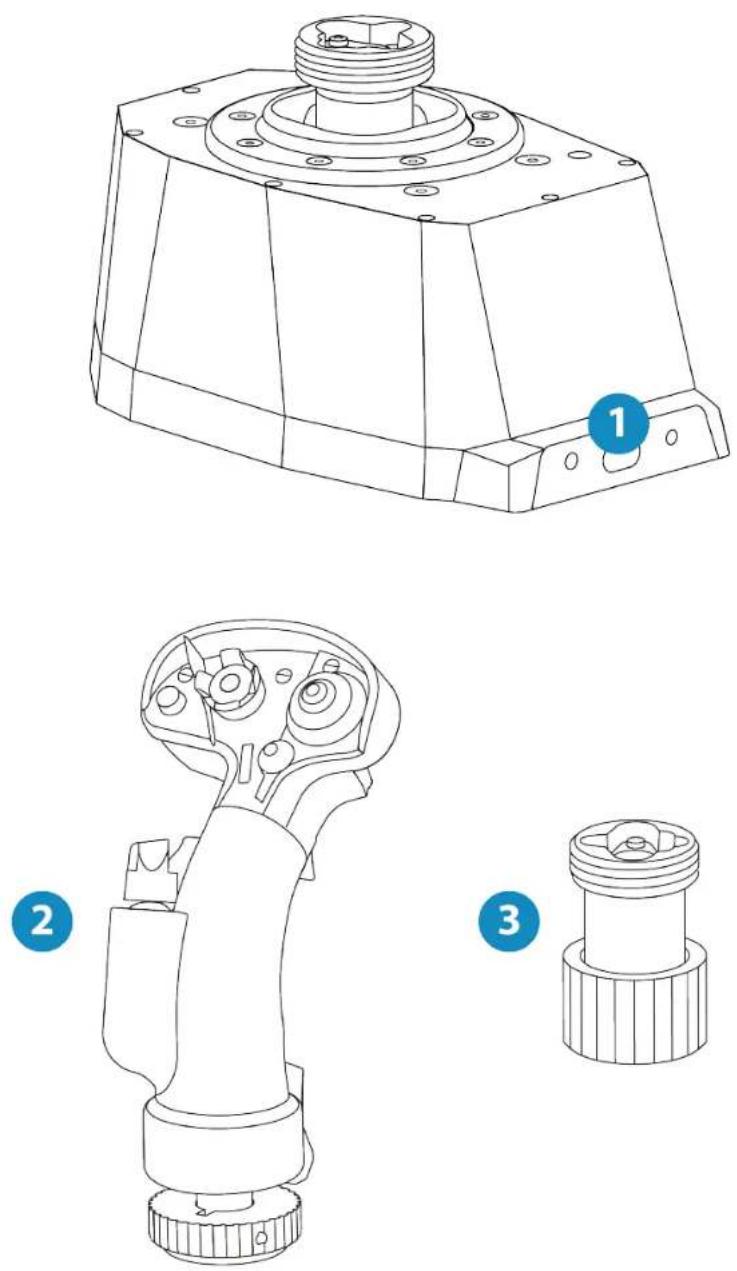

2. 技术特性

1.AVA底座上的USB-C连接器

1. F/A-18C Hornet™ HOTAS Add-On Grip 飞行摇杆把手

3.AVA Offset Adapter偏移适配器

XL

7

9

4.两套凸轮（JET和AERO）
5. 一套减震器
6. 三个限位器 (S、M 和 XL)
7. 四组弹簧（超强阻力、强阻力、中等阻力和弱阻力）
8.USB-A-USB-C电缆
9. 两个内六角扳手（2mm和2.5mm）

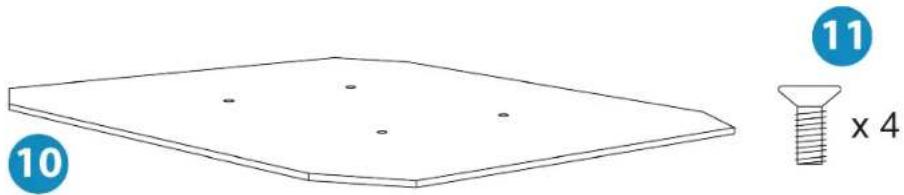

10.AVA Desktop Plate 支撑板
11. 四个 M4 螺丝

3. 有关底座使用的信息

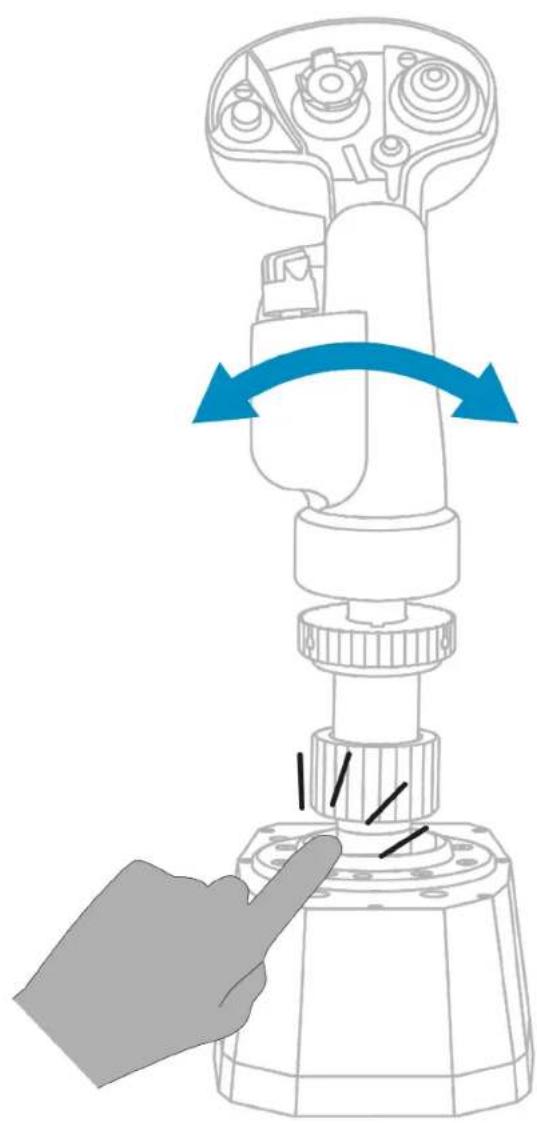

使用AVA底座时，切勿将您的手指置于底座和飞行摇杆把手的轴之间的间隙区域。

4. 安装到支撑面上

得益于提供的八个安装孔，AVA底座可以安装在不同类型的支架上。

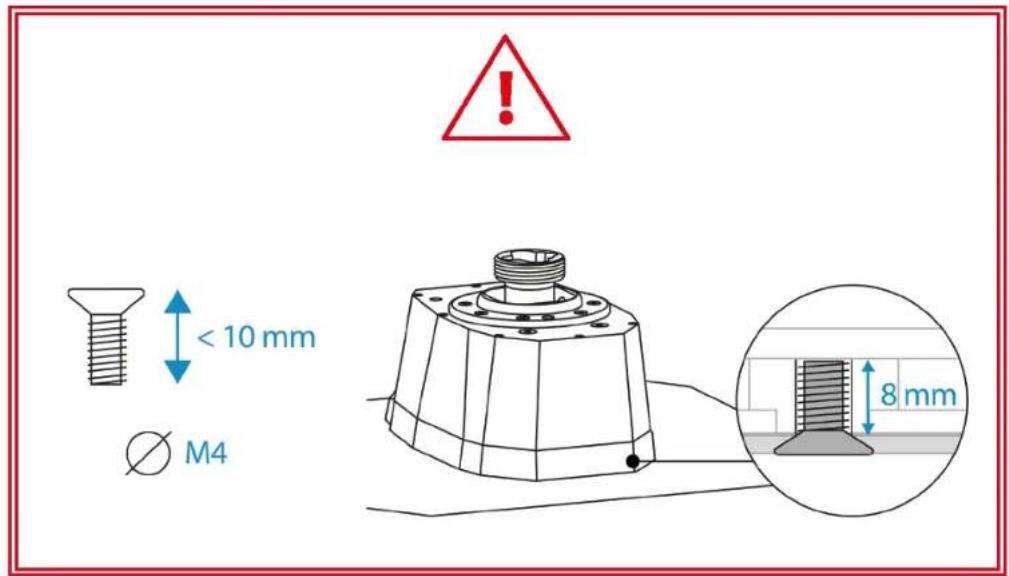

要将AVA底座固定到支撑板上，请使用随附的四颗M4螺丝，以免损坏底座。螺丝伸入底座内部的最大长度不得超过 8mm

#

• 在每次使用之前，请确保AVA底座按照制造商规定的说明正确连接到支架上。
• 务必考虑支架的制作材料，以确保可以将产品安装在支架上。AVA底座必须在坚固材料（如中密度纤维板或木材）制成且没有任何中空或玻璃组件的桌面上使用。

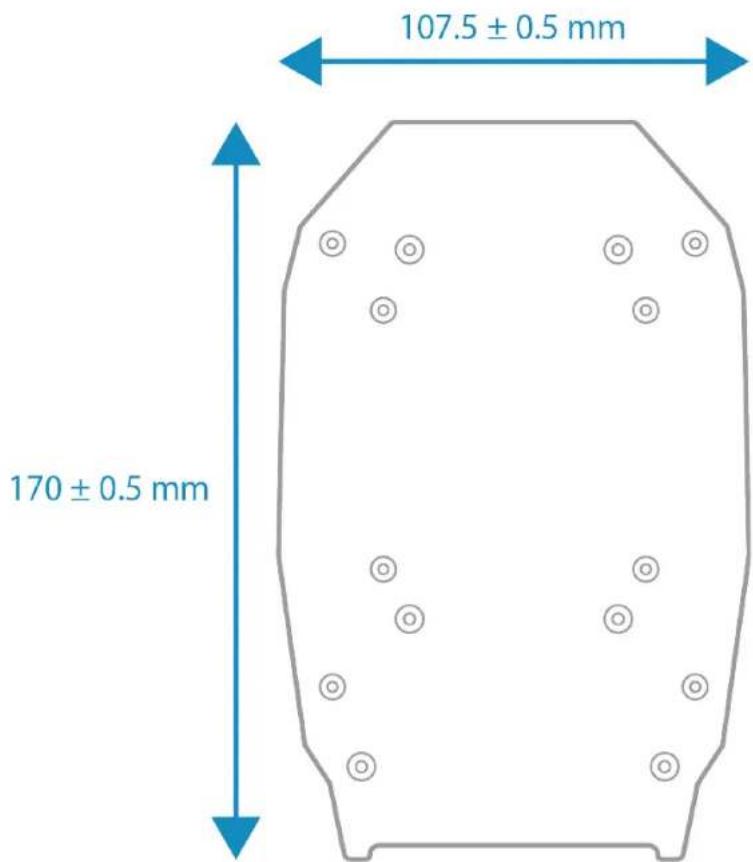

AVA底座的尺寸：

此处可查看AVA底座的完整示意图：

打印模板，然后将其套到支架上，以便准备安装孔。

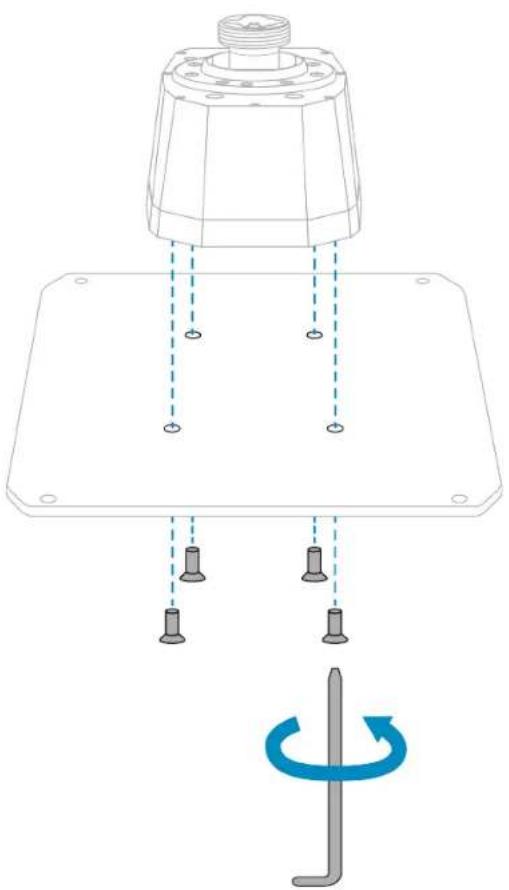

安装到 Thrustmaster（图马思特）支撑板上

您可以将 AVA 底座安装到 AVA Desktop Plate 支撑板或 Hotas Warthog* 支撑板上。

要安装底座，请使用随附的四颗M4螺丝，以免损坏底座。

确保螺丝伸入底座的长度不要超过 8mm

*另售

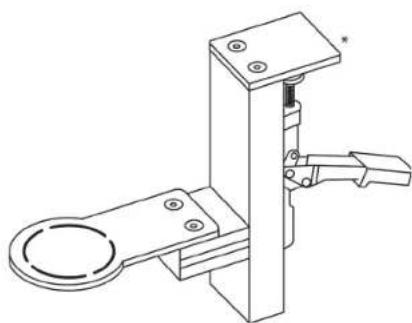

安装在驾驶舱*中或另一个固定支架上*

要将AVA底座安装到驾驶舱或桌面支架上，请使用底座底部八个螺纹中的四个。使用随附的四颗M4螺丝，以免损坏底座。

您也可以使用位于 AVA Desktop Plate 支撑板四个角上的四个孔来将 AVA 底座及其支撑板安装到宽敞的固定支架上。

• 确保螺丝伸入底座的长度不要超过 8 ~mm 。
• 为避免损坏 AVA 底座，请咨询驾驶舱制造商或技术支持，以确定驾驶舱与 Thrustmaster（图马思特）产品的兼容性。

*未提供

5. 安装到PC上

1. 请访问：

1. 下载并安装 PC 驱动程序及其基于 Windows 控制面板的自定义界面。

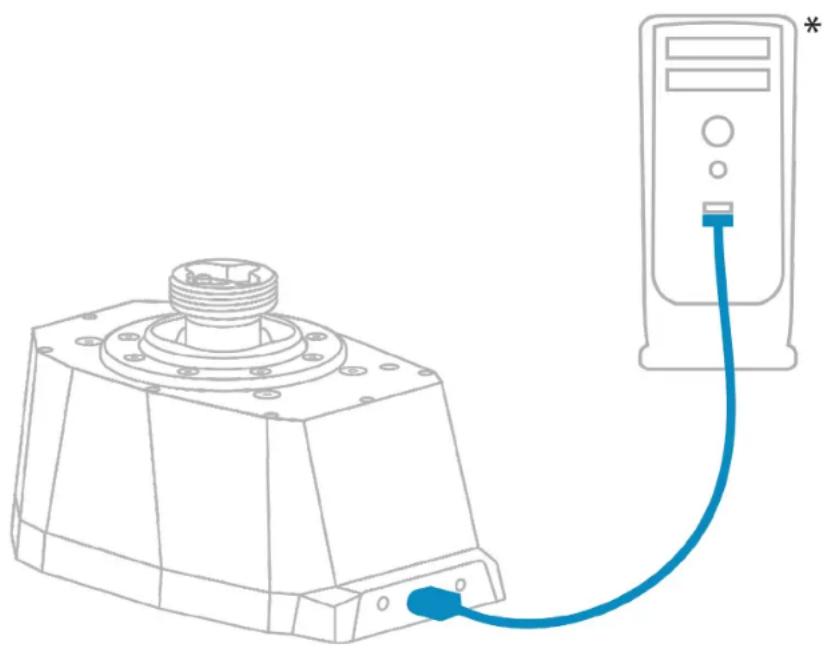

2. 安装PC驱动程序之后，使用USB-A-USB-C电缆将AVA底座连接到PC上的某个USB端口。

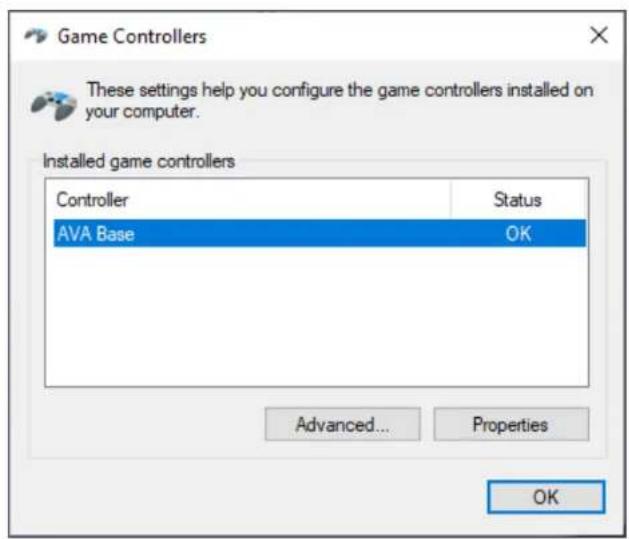

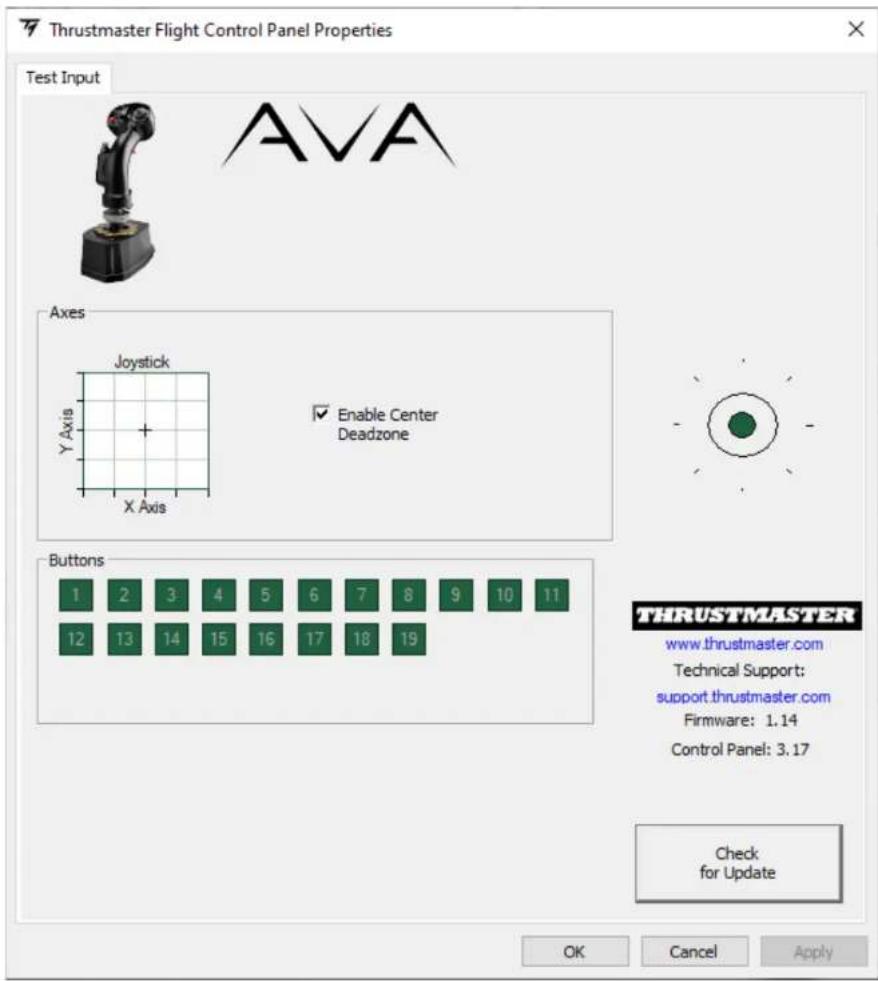

控制面板

要访问控制面板，请选择开始/应用/Thrustmaster/控制面板（在Windows®10中）。

此时将显示游戏控制器对话框。该附件将出现在屏幕上，其名称显示为AVA Base，状态为OK。

在游戏控制器对话框中，点击属性可测试和查看所有功能。

6. 安装飞行摇杆把手

无论是否借助AVA Offset Adapter偏移适配器（随附），均可将F/A-18C Hornet™ HOTAS Add-On Grip飞行摇杆把手可安装到AVA底座上。

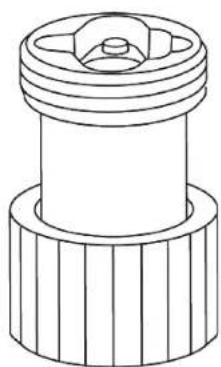

借助偏移适配器

借助AVA Offset Adapter偏移适配器，您可以将飞行摇杆把手置于 15^ 或 30^ 的位置，并使飞行摇杆把手延长 5cm 从而提供更佳的舒适度和逼真感。

可能的配置：

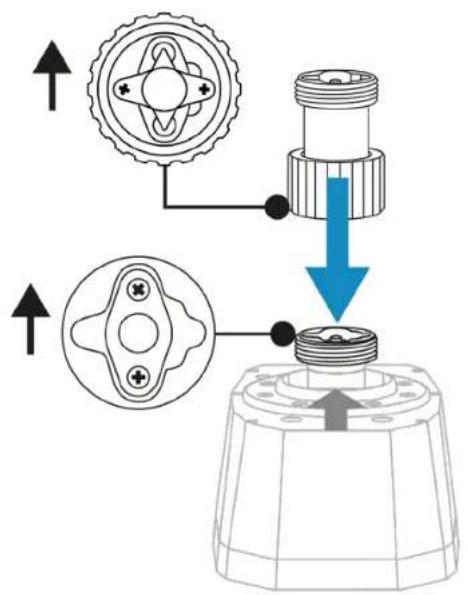

1. 将 AVA Offset Adapter 偏移适配器置于 AVA 底座上。确保连接系统的安放位置正确无误，如下图所示。

2.抬起夹环。

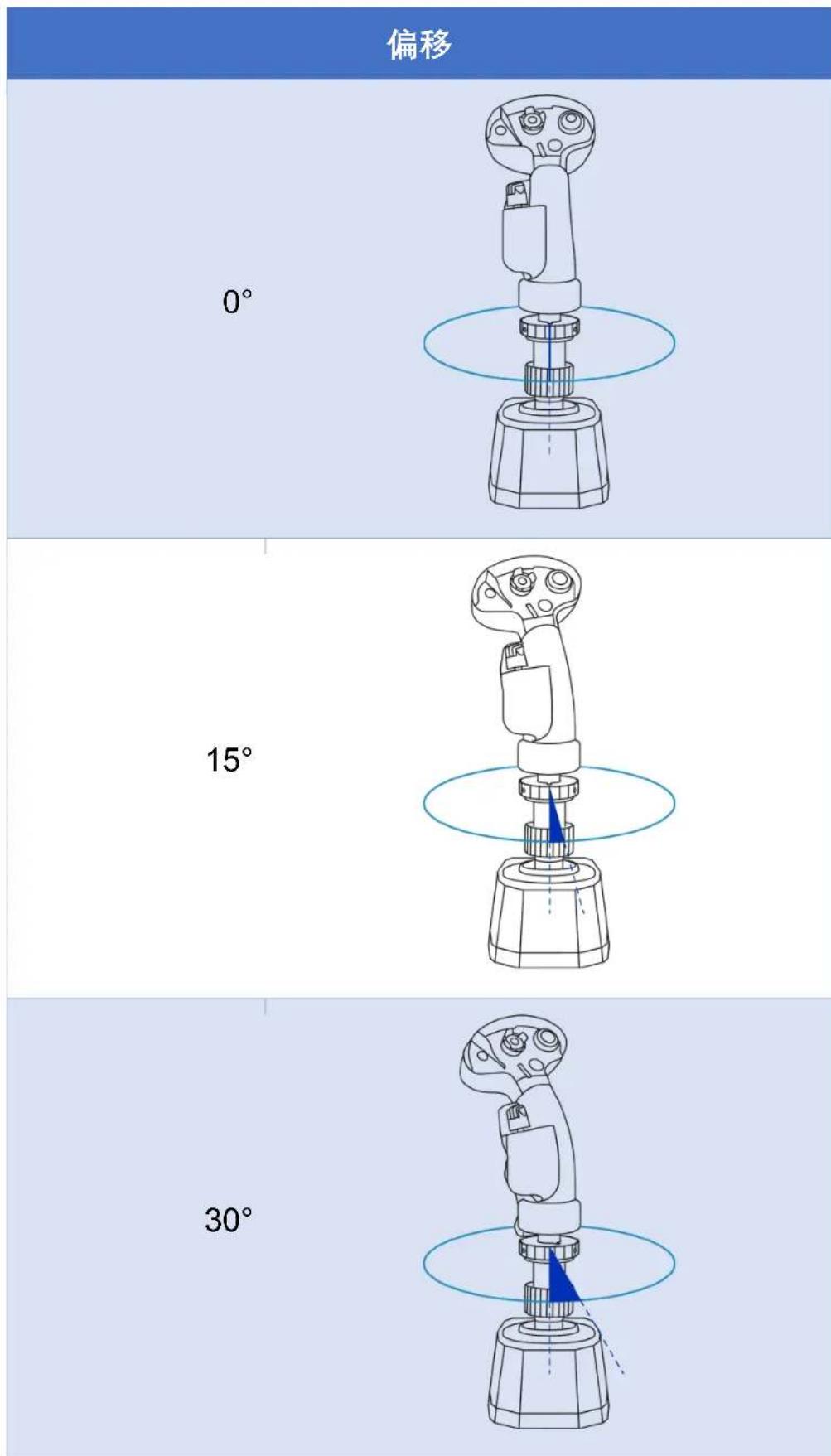

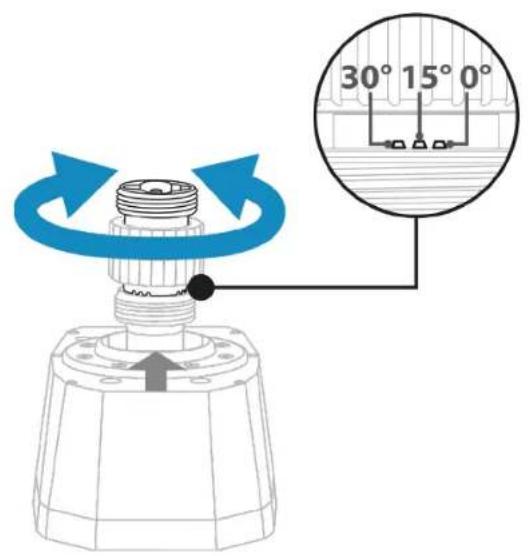

1. 旋转适配器的主体部分，以选择飞行摇杆把手的偏移量（ 0^ 、 15^ 或 30^ —请参阅下表，了解各种可能的不同配置）。选择偏移量之后，降低夹环。

4.拧紧夹环。

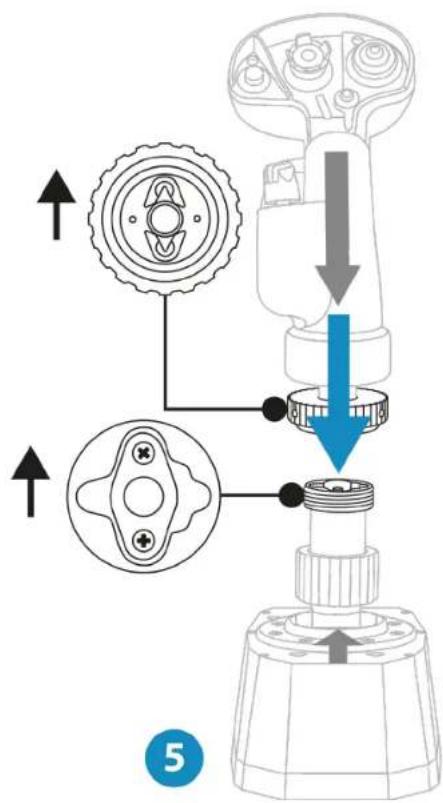

1. 将飞行摇杆把手置于 AVA Offset Adapter 偏移适配器上。确保飞行摇杆把手的安放位置正确无误，如下图所示。

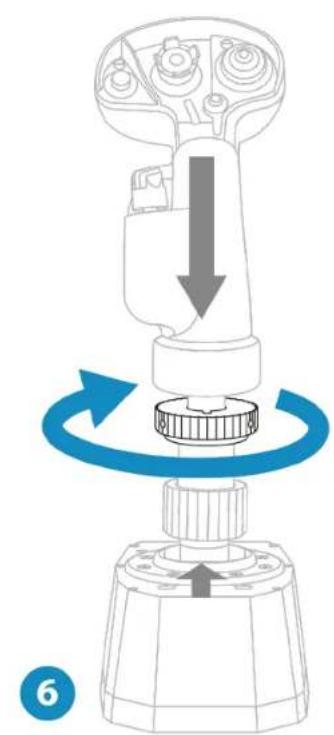

6.拧紧夹环。

如果您感觉有阻力，请勿用强力。确保底座接头与飞行摇杆把手正确对齐，如上图所示。若未遵守本说明，可能会导致损坏本产品。

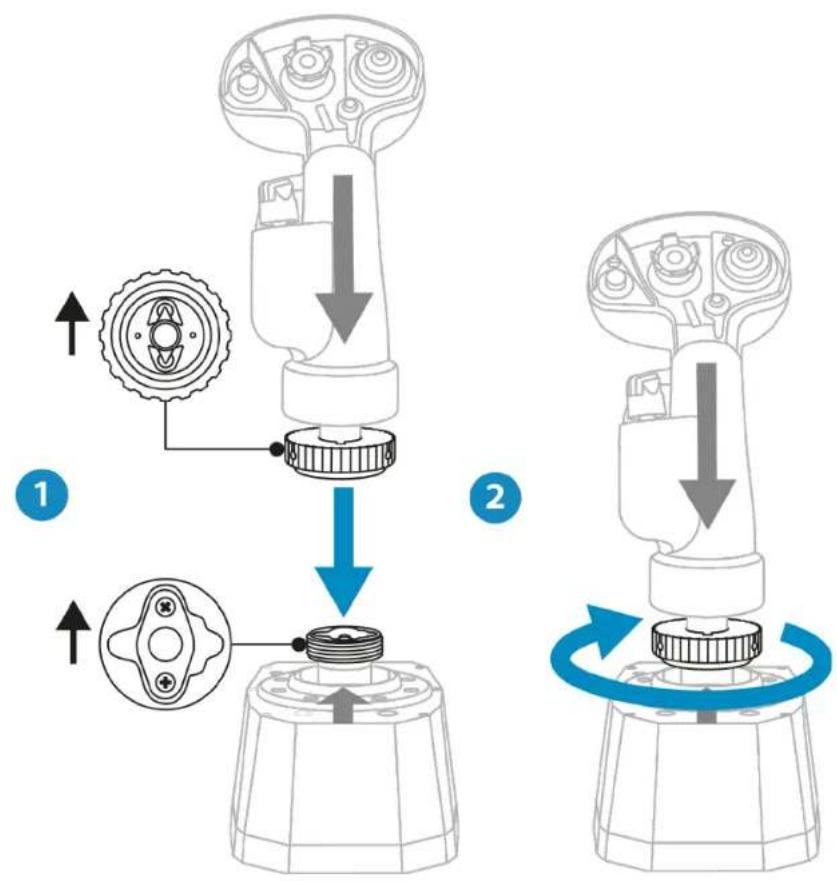

不借助偏移适配器

1. 将飞行摇杆把手置于 AVA 底座上。确保飞行摇杆把手的安放位置正确无误，如下图所示。
   2.拧紧夹环。

如果您感觉有阻力，请勿用强力。确保底座接头与飞行摇杆把手正确对齐，如上图所示。若未遵守本说明，可能会导致损坏本产品。

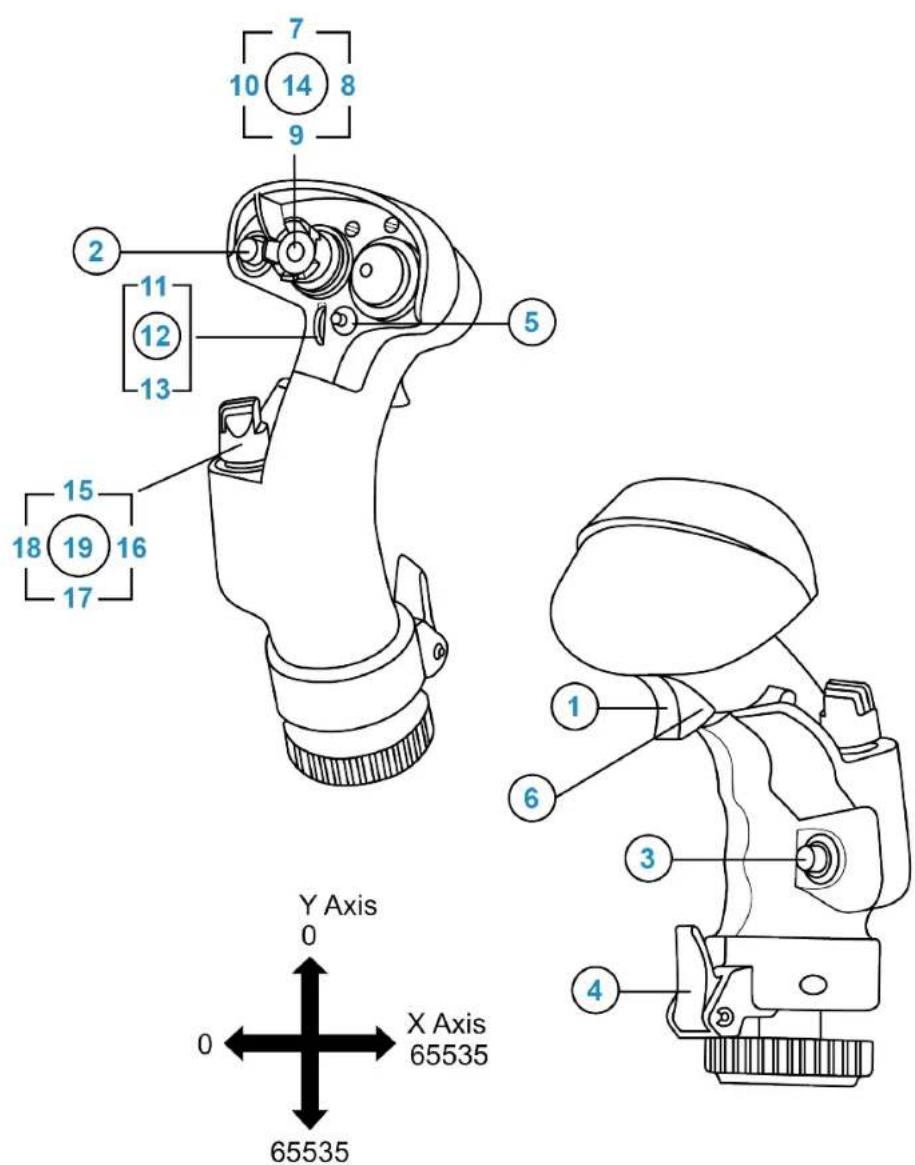

F/A-18C Hornet™ HOTAS Add-On Grip

映射

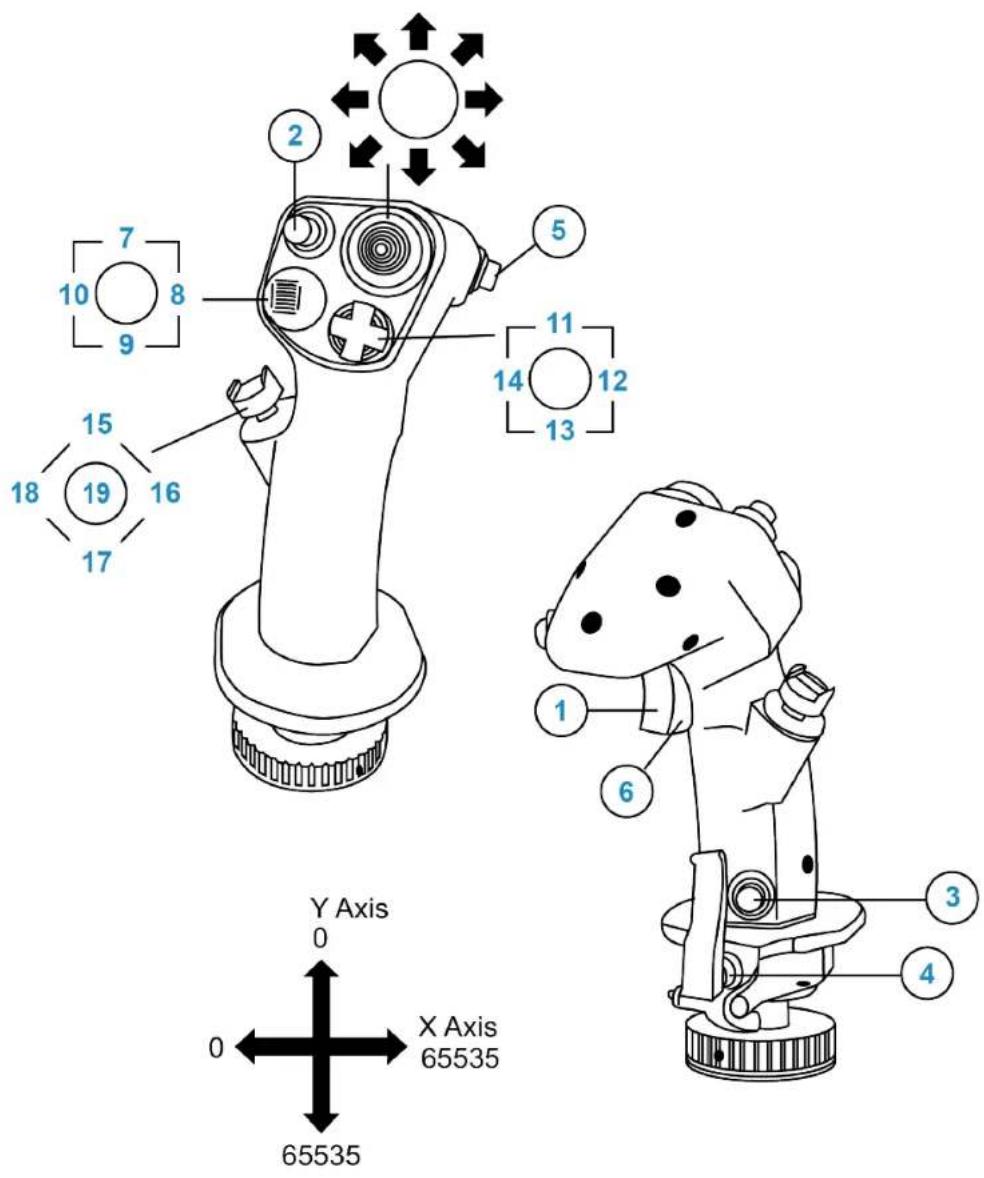

Viper Grip - HOTAS Add-On Grip* 映射

7. 定制

AVA 底座的设计支持定制。您可以根据您的偏好更换其中某些机械部件，以调整其操作方式。

这需要三个步骤：

1. 拆开底座（如果您只是要更换限位器，则不必拆开）；
2. 定制设置；
3. 校准底座。

• 仅执行 Thrustmaster（图马思特）建议的改装。对本产品进行任何其他改装都可能影响其行为，使其不再符合原始安全和性能标准。对于因未经授权的改装而导致的任何后果，Thrustmaster（图马思特）概不负责。
• 请仅使用经认可的零件。使用未经认可的零件可能会损坏产品并导致保修失效。

• 在进行任何改装之前，请确保产品电源已完全关闭。
• 请仔细阅读本用户手册和/或随附文件，以全面了解安装步骤。
• 在拆卸过程中要格外小心，以免遗失任何部件。在光线充足的工作区工作，并确保使用合适的容器存放小零件。
• 如果您有任何问题或疑虑，请随时联系技术支持。此处可查看有关AVA底座的所有文档：http://support.thrustmaster.cn/product/ava-fa18-superhornetflightstick.

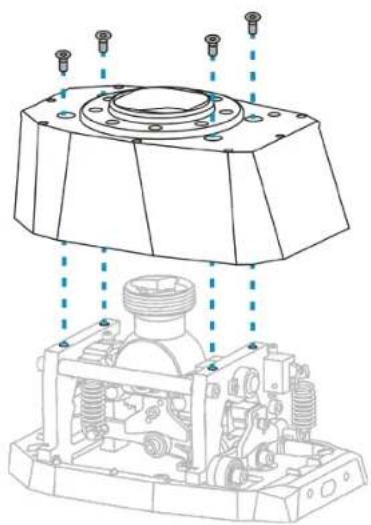

拆开底座

要访问阻力、轴曲线和回中阻尼的设置，您必须拆开AVA底座。

如果 AVA 底座上装有 AVA Offset Adapter 偏移适配器，请确保在拆开底座之前先卸下偏移适配器。

1.拧开底座顶部的四颗螺丝。

1. 卸下底座盖。

定制设置

为避免损坏 AVA 底座的机构，请勿过度拧紧每个机构的螺丝。当您感觉阻力足够时，停止拧螺丝。

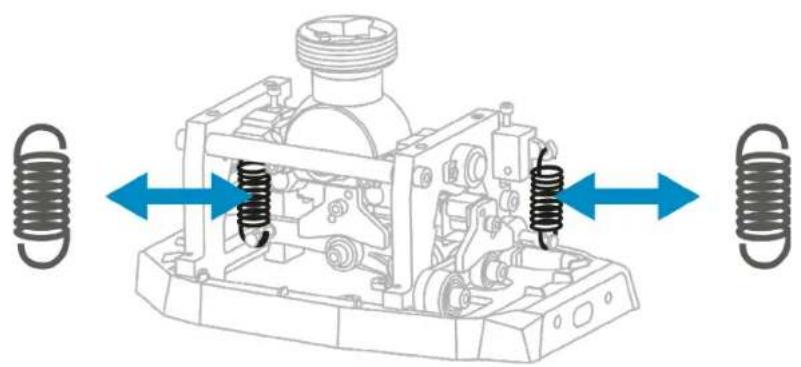

调节阻力

AVA 底座随附四种类型的弹簧。通过这些弹簧，您可以调节飞行摇杆把手的阻力。

为最大程度地定制您的 AVA 底座，您可以针对每个轴使用不同微调的弹簧，甚至是每个轴使用一个不同的弹簧。

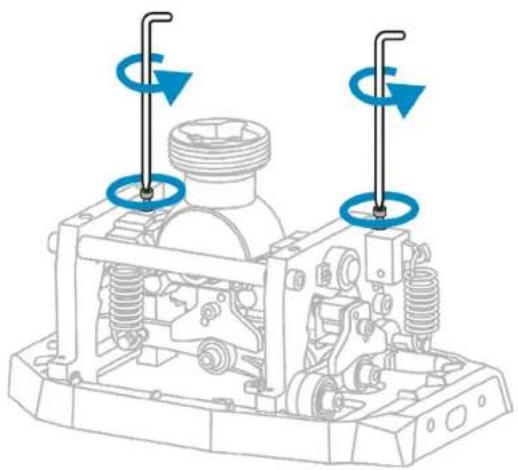

1. 如下图所示，稍稍拧松支撑弹簧的两个螺丝。这样就可以松开机构，更方便地更换弹簧。

注意不要完全拧松支撑弹簧的两个螺丝。

1. 取下当前安装的弹簧，并在挂钩上安装新的弹簧。

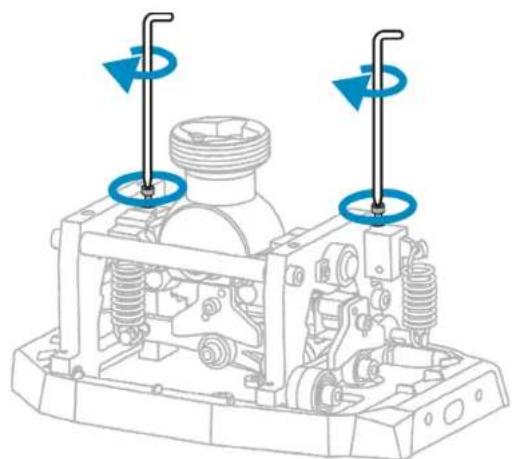

3.拧紧（但勿用强力）支撑弹簧的两个螺丝。

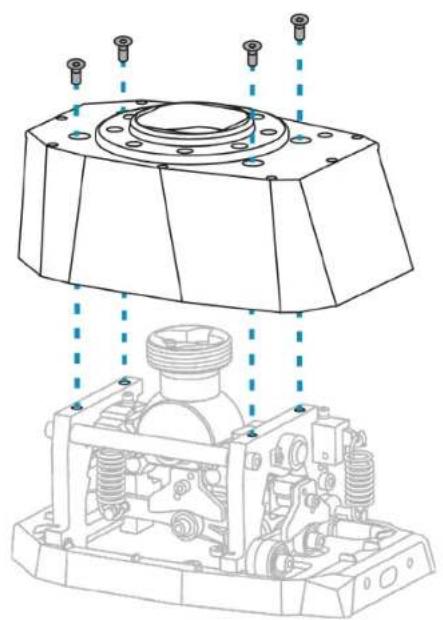

1. 用四颗螺丝将底座盖装回原位，然后依照校准程序执行操作。
