BR 85/100 W Classic Bp Pack - 自动洗地机 Kärcher - 免费用户手册

产品类型	专业洗地机
品牌	Kärcher
型号	BR 85/100 W Classic Bp Pack
用途	专业和工业清洁耐湿平面地面
额定电压	24 V
推荐电池容量	170、180、240或285 Ah（5小时）
牵引电机功率	300 W
吸尘涡轮功率	500 W
刷驱动功率	2 x 750 W（总1500 W）
清水箱容量	100 L
污水箱容量	100 L
最高水温	50 °C
工作宽度（刷）	850 mm
刷转速	1200 tr/min
吸气流量	24 L/s
吸力（负压）	16 kPa（160 mbar）
空重（运输重量）	340 kg
允许总重量	440 kg
最大工作倾斜度	2 %
声压级 LpA	65 dB(A)

常见问题 - BR 85/100 W Classic Bp Pack Kärcher

长时间不活动后如何启动设备？

启动前，请检查电池是否已充电。如果电池深度放电，请勿使用设备。使用前请将电池充满电。按照启动步骤操作：将钥匙开关转到'1'，屏幕显示状态，然后操作安全开关。

BR 85/100 使用什么电池？

设备工作电压为24V。推荐的电池组为170、180、240或285 Ah（免维护）。电池不包含在交货范围内。仅使用符合规格的AGM或凝胶电池。

如何清洁污水箱？

每次使用后，通过排水软管排出污水。用清水冲洗污水箱。定期清洁粗杂质过滤器和绒毛过滤器。打开箱盖即可接触过滤器。

如果吸力下降怎么办？

首先检查污水箱是否已满；必要时清空。清洁绒毛过滤器和浮子。检查吸水扒上的吸水唇边状况：清洁、翻转或更换磨损的唇边。确保吸尘软管没有堵塞，排水盖已关紧。

吸水扒的保养频率是多少？

每次运行后，清洁吸水唇边并检查磨损情况。必要时调整高度或更换唇边。正确调整可确保最佳吸力。详细间隔请参阅“保养与维护”章节。

允许的最高水温是多少？

清水箱的最高水温为50°C。请勿使用超过此限度的热水，以免损坏设备。

如何安全运输设备？

运输时，降下清洁头，升起吸水扒。使用安全开关驾驶。在坡道上，最大倾斜度为2%。装车时，固定设备以防滑动或翻倒。在污水箱下方使用紧固带。

如果设备无法启动怎么办？

检查钥匙开关是否在'1'位置。操作安全开关。确保电池插头已连接。检查电池充电状态，必要时充电。检查电极连接。如有急停按钮，转动解锁。

如何调节水量？

使用控制面板上的水量调节旋钮。从低流量开始，逐渐增加直至达到所需效果。根据地面脏污程度适当调节，可节约用水并优化清洁。

我可以使用非推荐的清洁剂吗？

不可以，请仅使用凯驰推荐的清洁剂（例如RM 756、RM 755等）。使用不当产品可能会损坏设备并导致保修失效。遵守安全说明，避免使用高泡沫清洁剂。

用户手册 BR 85/100 W Classic Bp Pack Kärcher

一般性注意事项	254
功能	254
按规定使用	254
环境保护	254
质量保证	254
附件和备件	255
供货范围	255
安全提示	255
设备说明	255
安装	256
投入运行	257
运行	257
运输	258
储存	258
维护和保养	259
故障帮助	260
附件 BD 选型	260
附件 BR·选型	260
附件 BD 和 BR·选型	261
技术数据	261
欧盟一致性声明	262

一般性注意事项

在您第一次使用设备之前，请先阅读本操作说明书原件和所附的安全提示，并遵守。

为日后使用或其他所有者使用方便请妥善保管两份手册。

功能

木研磨式吸尘机用于对平整地面进行湿式清洁。

本设备可通过调节水量和清洁剂用量应对各种清洁任务。通过向水箱添加清洁剂调整剂量。

工作宽度和清/污水箱的容量（参见“技术数据一章）可实现有效的清洁，同时获得较长的使用寿命。

本设配有行驶驱动装置。

提示

本设备可以根据相应的清洁任务装备不同的配件。查阅本公司产品目录或访问我们的网站 www.kaercher.com。

按规定使用

本设备适用于商业和工业使用，例如酒店、学校、医院、工厂、商店、办公室或租赁场所。务必按照本使用说明书的说明使用本设备。

• 本设备只允许用于清洁对潮湿和抛光不敏感的光滑地面。
• 本设备不适于清洁冰冻地面（例如冷库）。
• 木设备不适于在有爆炸危险的环境中使用。
• 本设备允许在限定斜度的平面上运行（参见相应章节 技术数据）。

环境保护

包装材料可以回收利用。请按照环保要求处理包装。

电气和电子设备含有宝贵的可再利用的材料以及诸如电池、蓄电池或油等若使用不当或处理错误会对人体健康和环境造成潜在性危险的组成部分。为了设备按规定运行，需要这些。用符号标记的设备不得与生活垃圾一同处理。

内部材料提示 (REACH)

最新的内部材料信息请您在如下链接中查找：

我们的主管销售公司所发布的质量保证条件在每个国家均适用。在质量保证期内，如果您的产品发生了任何故障，我们都将为您提供免费维修，但是这种故障应当是由于机身材料或制造上的缺陷造成的。如属质量保证情况，请凭发票联系贵方经销商或就近联系获得授权的客户服务点。

(地址详见背面。)

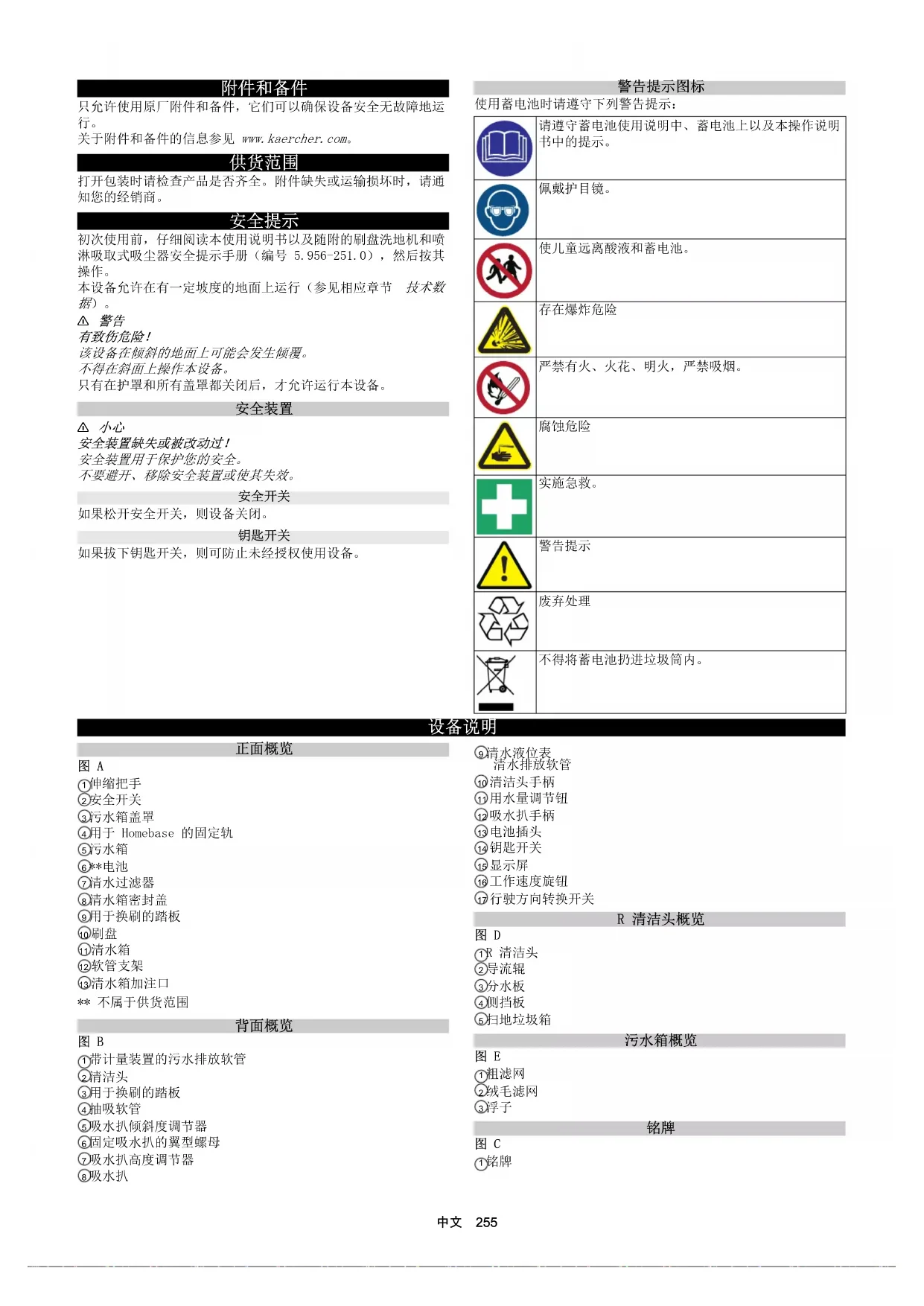

附件和备件

只允许使用原厂附件和备件，它们可以确保设备安全无故障地运行。

关于附件和备件的信息参见 www.kaercher.com。

供货范围

打开包装时请检查产品是否齐全。附件缺失或运输损坏时，请通知您的经销商。

安全提示

初次使用前，仔细阅读本使用说明书以及随附的刷盘洗地机和喷淋吸取式吸尘器安全提示手册（编号 5.956-251.0），然后按其操作。

本设备允许在有一定坡度的地面上运行（参见相应章节 技术数据）。

警告

有致伤危险！

该设备在倾斜的地面上可能会发生倾覆。

不得在斜面上操作本设备

只有在护罩和所有盖罩都关闭后，才允许运行本设备。

安全装置

△ 小心

安全装置缺失或被改动过！

安全装置用于保护您的安全。

不要避开、移除安全装置或使其失效。

安全开关

如果松开安全开关，则设备关闭。

钥匙开关

如果拔下钥匙开关，则可防止未经授权使用设备。

警告提示图标

使用蓄电池时请遵守下列警告提示：

请遵守蓄电池使用说明中、蓄电池上以及本操作说明书中的提示。

佩戴护目镜。

使儿童远离酸液和蓄电池。

存在爆炸危险

严禁有火、火花、明火，严禁吸烟。

腐蚀危险

实施急救。

警告提示

废弃处理

不得将蓄电池扔进垃圾筒内。

设备说明

正面概览

图 A

①伸缩把手

②安全开关

③污水箱盖罩

④用于 Homebase 的固定轨

⑤污水箱

⑥**电池

⑦清水过滤器

⑧清水箱密封盖

⑨用于换刷的踏板

⑩刷盘

⑪清水箱

⑫软管支架

⑬清水箱加注口

** 不属于供货范围

背面概览

图 B

①带计量装置的污水排放软管

②清洁头

③用于换刷的踏板

④抽吸软管

⑤吸水扒倾斜度调节器

⑥固定吸水扒的翼型螺母

⑦吸水扒高度调节器

⑧吸水扒

⑨清水液位表

清水排放软管

⑩清洁头手柄

⑪用水量调节钮

⑫吸水扒手柄

⑬电池插头

⑭ 钥匙开关

⑮显示屏

⑯工作速度旋钮

⑰行驶方向转换开关

R 清洁头概览

图 D

①R 清洁头

②导流辊

③分水板

④侧挡板

⑤扫地垃圾箱

污水箱概览

图 E

①粗滤网

②绒毛滤网

③浮子

铭牌

图 C

①铭牌

颜色标记

• 清洁过程的操作元件为黄色。
• 保养和检修的操作元件为浅灰色。

设备上的标志

	清水箱排放口
	污水箱排放口
	清洁头接触压力增大
	电池入口
	清水箱液位(50%)
	充电器插头插入处
	绑扎点
	*拖把架
	注意错误的插接位置损坏危险充电器插头不得插入此处
	普通清洁头接触压力
	提升清洁头
	升/降清洗头的踏板
	刷子更换用踏板

* 选配

安装

卸载

1. 拆下包装纸箱。
2. 拆下捆扎带。
3. 拧下用螺栓固定在托盘上的木块。
4. 用纸箱包装的 3 个上部加固木板和横向螺装在托盘上的防护固定板将一个斜面放在托盘前面并且用纤维板螺钉固定。

图 F

图G

①防护固定板
②方木
③加固木板

1. 将从托盘上拧下的方木推到斜面下方以便支撑并且用螺栓拧紧。

2. 向下按压清洗头手柄，然后使其向右卡入。

3. 仅限 BD 80/100 和 BR 85/100：向下按压制动杆。 图 H

①制动杆

提示

BD 70/75 和 BR 75/75 上没有制动器。该设备无需释放制动器。
8. 将设备从托盘上向后拉。
9. 仅限 BD 80/100 和 BR 85/100：向上按压制动杆。

安装吸水扒

1. 将吸水扒装入吸水扒悬挂装置中。

图 J

1. 拧紧翼型螺母.
2. 插上抽吸软管。

蓄电池

建议的电池组 BD 70/75 和 BR 75/75

说明 订货号 容积 (m)		3)* 气流 (m 3/h)**
仅限 BD 70/75 W 115 Ah - 免维护	2.815-091.01)	1.98 0.792
170 Ah - 免维护	2.815-092.02)	2.31 0.924
180 Ah - 免维护	2.815-101.03)	4.785 1.914

* 电池充电室的最小容积
** 电池充电室与环境之间的最小气流

首次安装时，还需要一组电池安装套件：

1 2.638-198.0
2 2.638-162.0
3 2.638-106.0

建议的电池组 BD 80/100 和 BR 85/100

说明 订货号 容积 (m)		3)* 气流 (m 3/h)**
170 Ah - 免维护	2.815-092.01)	2.31 0.924
180 Ah - 免维护	2.815-101.02)	4.785 1.914
240 Ah - 免维护	2.815-102.02)	6.27 2.508
285 Ah - 免维护	2.815-095.03)	11.88 4.752

* 电池充电室的最小容积

** 电池充电室与环境之间的最小气流

首次安装时，还需要一组电池安装套件：

1 2.638-162.0
2 2.638-106.0
3 2.638-197.0

免保养型电池（湿式蓄电池）

危险

因酸液泄漏而造成的腐蚀性灼伤危险！

仅在放电状态下，才向电池注水。

处理电池酸液时，必须佩戴防护眼镜，并立即用清水冲洗可能溅到皮肤或衣服上的酸液。

注意

有电池损坏危险！

使用含有添加剂的水将使电池保修失效。

在给电池补充加水时，只能使用蒸馏水或去离子水（EN 50272-T3）。

不要使用任何第三方添加剂或改良剂。

1. 在充电过程结束前一个小时，添加蒸馏水。按照电池上的标记规定，注意遵守正确的酸液液位。

充电过程结束时所有的电池必须鼓冷风。

免维护电池（AGM 和凝胶电池）

注意

有 AGM 和凝胶电池损坏危险！

打开电池壳或在其上钻孔会损坏 AGM 或凝胶电池，必须更换。

不要打开电池壳，也不要钻孔。

不要盖住泄压阀，也不要进行改动。

1. 仅使用指定的充电器对 AGM 和凝胶电池充电，参见章节：给电池充电。

装入电池并进行连接

警告

设备倾覆有致伤危险！

拆卸和安装电池时，设备可能会发生倾覆。

拆卸和安装电池时，注意设备位置是否安稳。

注意

有损坏电子控制设备的危险！

电池接头极性反接可能会损坏电子控制设备。

连接电池时，注意确保电极正确。

警告

如果电池深度放电，会有因火灾或爆炸而造成的生命危险！

对深度放电的电池进行不正确的充电可能会引起火灾。

如果电池深度放电，不要运行本设备。

在调试系统之前，要确保电池已充满电。

1. 排放污水。
2. 向上翻转污水箱。
3. 如图所示将电池放入设备。重要事项：将电池向后推到底！

a 使用 115 Ah 电池组时：1 件纵向平放。
b 使用除 115 Ah 以外的电池组时：2 件纵向彼此直立。

1. 使用带 115 Ah 电池组的 BD 70/75 时：放入 4 个附加重物。
2. 装上电池紧固件，与此同时

a 使用 BD 70/75 时：安装 2 个电池架，使用 115 Ah 时：与右侧和中间螺纹孔用螺栓拧紧。使用 BR 75/75 和 BD 70/75 时：170 Ah / 180 Ah：与右侧和中间螺纹孔用螺栓拧紧。
b 使用 BD 80/100 和 BR 85/100 时：将一个或两个垫片纵向平放或直立放在前部电池和清水箱之间，以使电池不会向前滑动。

1. 用电池安装套件中的连接电缆连接电极。

2. 将连接电缆夹紧在尚未接线的电池电极（+）和（-）上。

3. 连接设备侧电池插头与电池侧电池插头。
4. 向下翻转污水箱。

拆卸电池

警告

设备倾覆有致伤危险！

拆卸和安装电池时，设备可能会发生倾覆。

拆卸和安装电池时，注意设备位置是否安稳。

1. 将钥匙开关调至“0”位并拔下钥匙。
2. 拔下电池插头。
3. 排放污水。
4. 向上翻转污水箱。
5. 将设备侧电缆与电池负极断开。
6. 将剩余电缆与电池断开。
7. 使用 BD 80/100 时：将前部电池和清水箱之间的垫片取出。
8. 使用 115 Ah 电池组时：取出附加重物。
9. 取出电池。
10. 根据现行规定回收处理废旧电池。

投入运行

给电池充电

△ 危险

充电器有致伤危险！

因不当使用充电器而导致的触电！

注意遵守设备型号铭牌上的电源电压和保险装置。

仅在干燥且通风充分的环境中使用充电器。

注意

有电池爆炸危险！

在充电过程中，气体会在污水箱下方聚积。

给免保养型电池充电前向上翻转污水箱。

注意

因使用不合适的充电器，有损坏危险

不要将充电器与设备侧电池插头相连接。

仅使用与安装的电池型号相配的充电器。

仔细阅读充电器制造商使用说明书，尤其是要注意遵守安全提示。

电池组 容量 充电器
2.815-091.0 115 Ah	6.654-367.0
2.815-092.0 170 Ah	6.654-436.0
2.815-101.0 180 Ah	6.654-434.0
2.815-105.0 240 Ah	6.654-437.0
2.815-095.0 285 Ah	6.654-419.0

平均充电时间约 10-15 小时。

在充电过程中不得使用设备。

提示

本设备配有一个深度放电保护装置，即如果达到了仍然允许的最低限度电量，则清洁刷电机和涡轮机关闭。

1. 将本设备直接驶至充电器，同时应避开斜坡。
2. 拔下设备侧电池插头。

图 I

①电池插头，设备侧
②电池插头，电池侧

1. 将电池侧电池插头与充电器连接。

2. 将充电器电源插头插入插座。

3. 根据充电器使用说明书中的说明进行充电。
4. 将设备侧电池插头与电池侧电池插头连接。

运行

注意

运行中出现的情况

受伤危险

出现危险时，必须松开安全开关。

加注运行材料

加注清水

1. 打开清水箱密封盖。
2. 加注清水（最高 50^ C），至加注管接头下缘。

提示：加注时可以用软管支架固定住清水软管。

1. 关闭清水箱密封盖。

关于清洁剂的提示

警告

有损坏设备的危险！

如果使用不合适的清洁剂，可能会导致设备受损。

仅限使用推荐的清洁剂。如使使用其他清洁剂，则营运方在运行安全性和事故危险上所承担的风险加大。

仅限使用不含稀释剂、盐酸和氢氟酸成分的清洁剂。

遵守清洁剂上的安全提示。

提示

不要使用大量起泡的清洁剂。

推荐的清洁剂

适用范围 清洁剂
具有欧盟生态标签的超低泡沫地板维护清洁剂	CA 50 C
高润湿性通用清洁剂 RM 756
用于地板和表面的强力酒精清洁剂。非常适合于坚硬的硬岩石,如花岗岩	RM 755
精炻器清洁剂,不含表面活性剂 RM 753
通用除渣剂,适用于油毡 RM 754
酸性自动装置地面清洁剂。适合于卫生区和竣工清洁	RM 751
工业维护清洁剂	RM 69
工业用地面清洁剂和碱性除渣剂 RM 752
表面消毒清洁剂	RM 732

清洁剂

1. 向清水箱添加清洁剂。

提示：清水箱加注口盖可用于计量清洁剂。其内侧刻有刻度。

调节用水量

1. 根据地板面层的脏污程度，通过调节钮来调节用水量。

提示

用少量水尝试进行第一次清洁。逐步提高用水量，直至达到所需的清洁效果。

提示

清水箱用空时，清洁头在没有液体供应的情况下继续工作。

调节吸水扒

调节倾斜度

必须调节倾斜度，确保吸水扒的吸水胶条在整个长度上都均匀地压在地面上。

1. 松开螺栓。

图 N

①螺栓

1. 调整吸水扒的倾斜度。

3.拧紧螺栓。

调节高度

通过高度调节影响吸水胶条与地面接触时的弯曲度。

1. 将设备向前推一小段距离

2. 将吸水胶条的弯曲度与下图相比较。

图 0

①间隔滚轮与支架

②垫片

③螺栓

1. 拧出螺栓。

2. 在吸水扒和间隔滚轮之间放置足够多的垫圈，直至达到正确的吸水胶条弯曲度。

3. 将剩余的垫圈装在间隔滚轮上方。

4. 拧入螺栓并拧紧。

5. 在另一个间隔滚轮上重复该过程。

6. 将设备向前推一小段距离。

7. 再次检查吸水胶条在整个长度上的弯曲度。

8. 在需要时重复设置过程。

清洁

接通设备

1. 将钥匙开关调至“1”。

屏幕依次显示:

- 至下一次客服时间

- 操作面板软件版本

- 电池充电状态和工作小时数

行驶

提示

在清洗作业时可以改变行驶方向。多次向前或向后行驶可进行局部强力清洗。

1. 将行驶方向转换开关调至“前进”（Vorwärts）位置。

清洁

提示

为了改善吸尘效果，可调节吸水扒的倾斜度和高度（参见相应章节 调节吸水扒）。

提示

污水箱已满时，浮子关闭吸尘口，吸尘涡轮机转速加快。在这种情况下，要提升吸水扒，移动设备，以排空污水箱。

1. 将工作速度旋钮转至所需的数值。

在调节过程中速度显示在显示屏上。最高速度以百分比显示。

1. 通过调节阀调节用水量。

2. 向下按压吸水扒操控杆。

降下吸水扒。

开始吸尘。

1. 向下按压清洗头手柄、脱开并且使其向上。

2. 将安全开关拉至伸缩把手。

启动清洗头，以设定的速度行驶设备。

提高清洁刷接触压力（仅限 BD 选型）

1. 松开安全开关。

2. 用手提升清洗头手柄，然后使其向右卡入。

结束运行

结束清洁

1. 松开安全开关。

2. 向下按压清洗头手柄，然后使其向右卡入。

3. 继续行驶一小段路程。

抽吸剩余用水。

1. 提升吸水扒

吸尘关停后还会惯性运行 10 秒钟。

1. 将钥匙开关转至“0”。

2. 必要时给电池充电。

排放污水

警告

环境污染！

因废水处理不当而造成环境污染。

遵守所在地废水处理规定。

1. 从支架上取出排放软管，然后将其降到相应的集水装置上方。

图P

1. 压合或弯折计量装置。

2. 打开计量装置盖罩。

3. 排放污水。通过按压或弯折调节用水量。

4. 用清水冲洗污水箱。

排放清水

1. 拔下液位表软管并向下翻转。

快速排放清水

1. 拧下清水箱密封盖。

2. 让清水流出。

3. 装上清水箱密封盖并拧紧。

提示：注意拧紧后软管接头在清水箱密封盖中应位于最低点。

运输

危险

斜坡行驶

受伤危险

在装载和卸载时，仅在不超过最大斜度的斜坡上运行本设备（参见“技术数据”一章）。

慢速行驶。

△ 小心

忽视重量

受伤与损坏危险

运输时注意设备的重量。

只能在他人协助下或使用行驶驱动装置时加载设备。

1. 向下按压清洗头手柄，然后使其向右卡入。

2. 提升吸水扒

3. 将钥匙开关调至“1”。

4. 选择行驶方向转换开关上的行驶方向。

5. 将安全开关拉至伸缩把手。

6. 用车辆运输时，根据现行准则固定设备以防滑动和倾翻。

图Q

1. 首先将扎紧带装到污水箱下面。

储存

△ 小心

忽视重量

受伤与损坏危险

存放时注意设备的重量。

注意

霜冻

冻住的水导致设备损坏

彻底排空设备中的水。

将设备保管在无霜冻的地方。

- 本设备只允许存放在室内。

- 长时间存放之前，要给电池完全充电。

- 在存放期间，每月至少要给电池完全充电一次。。

维护和保养

△ 危险

有致伤危险！

该设备可能会意外启动，并造成人身伤害。

在设备上进行各项作业之前，都要将钥匙开关调至“0”位并拔下钥匙。

拔下充电器的电源插头。

● 排放和处理污水和清水。

安全检查/保养合同

可以与您的经销商协议定期的安全检查或签订保养合同。请与我们协商。

保养间隔

在每次运行之后

注意

有损坏危险！

因清洁不当而造成设备损坏的危险。

不得用水喷射本设备，不要使用腐蚀性清洁剂。

有关各项保养工作的详细说明参见相关章节 保养工作。

• 排放污水。
• 用清水冲洗污水箱。
• 使用浸有中性洗涤用碱液的抹布擦拭设备外部。
• 检查绒毛滤网，必要时清洁。
• 清洁粗滤网。
• 清洁粗滤网。
• 仅限 BR 选型：取出粗大污物箱并清空。
• 仅限 BR 选型：清洁分水板槽。
• 清洁吸水胶条，检查是否有磨损，必要时再次调整高度或更换。
  ● 检查刷盘是否有磨损，必要时更换。
• 给电池充电。

● 如果充电状态低于 50%，必须给电池连续完全充电。

● 如果充电状态高于 50%，只有当下次使用需要充足运行时间时，才能给电池充电。

每周

● 频繁使用时，至少每周给电池连续完全充电一次。

每月一次

有关各项保养工作的详细说明参见相关章节 保养工作。

1. 清空清水箱，并冲掉沉积物。
2. 清洗清水过滤器。
3. 清洁浮子和绒毛滤网。
4. 检查电池电极是否有氧化，必要时刷掉氧化层。注意确保连接电缆牢固。
5. 清洁污水箱和罩盖之间的密封件，检查密封性，必要时更换。
6. 如果使用非免保养型电池，则检查电池的酸液密度。
7. 较长时间停机时，只有给电池完全充电后，才能存储设备。每月至少给电池完全充电一次。

每年一次

- 让客服进行规定的检修。

保养工作

翻转或更换吸水胶条

如果吸水胶条已使用到磨损标记处，必须翻转或更换吸水胶条。 图 R

①磨损标记
②吸水胶条

1. 取下吸水扒。
2. 拧出星形手柄。

图 S

1. 取下塑料件。
2. 取下吸水胶条。
3. 推入已翻转的或新更换的吸水胶条。
4. 推上塑料件。
5. 拧入星形手柄并拧紧。

清洗清水过滤器

1. 排放清水（参见章节 排放清水）。

2. 拧下清水箱密封盖。

图 U

①清水箱密封盖
②清水过滤器
3. 拔出清水过滤器并且用干净的水进行冲洗。
4. 安装清水过滤器。
5. 装上清水箱密封盖。

提示：注意拧紧后软管接头在清水箱密封盖中应位于最低点。

清洗粗大污染物滤网

1. 打开污水箱盖罩。

图 T

①粗大污染物滤网

1. 向上拉出粗大污染物滤网。
2. 将粗大污染物滤网放到自来水下冲洗。
3. 将粗大污染物滤网装入污水箱中。

清洁浮子和细滤网

1. 打开污水箱盖罩。

图V

①卡钩
②浮子
③细滤网
④浮子室

1. 松开卡钩。

2. 向下拔出浮子室。

3. 从浮子室中取出浮子并清洁。
4. 取下并且清洁细滤网。
5. 按照相反的顺序组装所有零部件。

更换刷盘。

1. 提升清洗头。
2. 克服阻力向下按压刷子更换用踏板。

图 W

①刷子更换用踏板

1. 将第 1 个将刷盘从清洗头下方侧面拉出。
2. 将新的刷盘放到清洗头下方，向上按压并且使其卡入。
3. 为第 2 个刷盘重复过程。

更换刷辊

1. 提升清洗头。
2. 拉出换刷手柄。

图 Y

①换刷手柄
②带削刮胶条的轴承盖

③刷辊

1. 将轴承盖连同削刮胶条一起取下。
2. 拉出刷辊。
3. 插入新的刷辊并将其居中放在带动件上。
4. 将轴承盖连同削刮胶条一同安装。

提示

确保刷辊位于定位芯轴上，而不是在下面。

1. 向上转动换刷手柄并将其卡入。
2. 在相对置一侧重复该过程。

清洁分水板

图 X

①分水板
②解锁器

1. 沿箭头方向按住解锁器并保持不动。
2. 向前转动分水板。
3. 沿纵向方向拉出分水板。
4. 清洁分水板。
5. 将分水板重新放入清洁头中，然后将锁定装置卡入。

故障帮助

△ 危险

有致伤危险！

该设备可能会意外启动，并造成人身伤害。

在设备上进行各项作业之前，都要将钥匙开关调至“0”位并拔

下钥匙。

拔下充电器的电源插头。

故障 排除方法
设备无法启动 1.将钥匙开关调	至“1”。2.旋转控制面板上的紧急停机按钮,将其解锁。(提示:不是所有的设备版本都配备了紧急停机按钮。)3.按下安全开关。4.插入电池插头。5.检查电池,必要时充电。6.检查电池电极是否已连接。
用水量不充足 1.检查清水液位	,必要时加注清水箱。2.在用水量调节钮上提高用水量。3.取下清洁头上的分水板并清洁水槽(仅限BR选型)。4.清洗清水过滤器。5.检查软管是否阻塞,必要时清洁。
抽吸功率过小 1.停止设备运行	,排放污水。2.清洁污水箱和罩盖之间的密封件,检查密封性,必要时更换。3.检查抽吸软管与污水箱的连接是否正确。4.检查细滤网是否有污物,必要时清洁。5.清洁吸水扒上的吸水胶条,必要时翻转或更换。6.检查污水排放软管上的盖罩是否已关闭。7.检查吸水扒的设置。8.检查抽吸软管是否阻塞,必要时清洁。重新安装抽吸软管时,软管的白色标记必须在固定夹位置。9.检查抽吸软管是否密封,必要时更换。
清洁效果不理想 1.调低速度。	2.检查刷子是否有磨损,必要时更换。3.检查刷子型号与清洁剂是否相配。
抽吸涡轮机提速运行 1.排放污	水。2.清洁浮子。3.检查细滤网,必要时清洁。4.检查抽吸软管是否阻塞,必要时清洁。5.检查吸水扒是否阻塞,必要时清除阻塞。
刷子不转动 1.检查是否有异物	卡住刷子,必要时清除异物。
设备在清洁时抖动 1.使用软毛	刷子

附件 BD 选型

名称 BD 70/75 零	件编号	BD 80/100 零件编号	说明
刷盘,白色(非常软的软毛) 4.905	5-011.0 4.905	-030.0 用于清洁轻微肮脏或敏感的地面
刷盘,原色(软毛) 4.905-012.0	4.905-031.0	采用天然纤维,	用于清洁和抛光
刷盘,红色(中等,标配) 4.905	010.0 4.905-000.0	用于所有日常清洁任务
刷盘,黑色(硬毛) 4.905-013.0	4.905-032.0	适于严重脏污和彻底清洁,仅用于不敏感表面
百洁垫驱动圆盘 4.762-590.0 4.76	2-447.0 使用	百洁垫清洁时,	配备了快速更换接合器和中央锁
白垫 - 6.371-331.0 用	于地面抛光
红垫(普通型软毛) 6.369-003.0	6.371-147.0	用于清洗和清洁所有地面
绿垫(普通型硬毛) 6.369-002.0	6.371-148.0	用于清洁顽固的地面污垢和彻底清洁
黑垫(硬毛)	6.369-001.0	6.371-169.0 用于顽固的污垢脏污和彻底清洁
棕垫(SPP)	2.639-290.0	2.639-288.0 用于硬质和弹性表面保护膜卫生清洁

附件 BR·选型

名称 BR 75/75 零	件编号	BR 85/100 零件编号	说明
刷辊,白色	6.907-771.0	6.907-772.0	用于抛光和保养清洁敏感性地面。
刷辊,红色	4.035-605.0	4.035-606-0	也用于保养清洁严重污染的地面。
刷辊,橙色	6.907-730.0	6.907-731.0	用于刷洗纹理地板(安全瓷砖等)。
刷辊,绿色	6.907-732.0	6.907-735.0	用于对严重污染的地面进行彻底清洁和除渣(例如蜡、丙烯酸酯)
刷辊,黑色	6.907-732.0	6.907-736.0
底垫辊轴	4.762-627.0	4.762-628.0	用于装辊子底垫。
微纤维辊	4.114-007.0	4.114-008.0	用于保养清洁光滑地面。

附件 BD 和 BR·选型

名称 BD 70/75 W	Classic Bp Retail零件编号	BD 70/75 + BR 75/75 零件编号	BD 80/100 + BR 85/100 零件编号	说明
吸水扒,950 mm,弧形 4.777-111.0 - - 通道	宽度狭窄时
吸水扒,1030 mm,弧形 - 4.777-108.0 - 标准
吸水扒,1160 mm,弧形 - - 4.777-102.0 标准
吸水胶条套件,天然橡胶 4.037-174.0 4.037-144.0 4.037-138.0 标准
吸水胶条套件,PU 4.037-173.0 4.037-145.0 4.037-140.0 防汕
吸水胶条套件,Linatex 4.037-175.0 4.181-011.0 4.181-006.0 防撕裂

技术数据

				BD 70/75 WClassic Bp	BR 75/75 WClassic Bp	BD 80/100 WClassic Bp	BR 85/100 WClassic Bp
设备性能
额	定	电	压		V	2	4
电池容量 Ah (5 h)		115 / 170 / 180	170 / 180 /			240 / 285	170 / 180 /240 / 285
平均功率消耗			W	1270	800	1320	1150
驱动电机功率			W	250	250	300	300
抽吸涡轮机功率			W	500	500	500	500
清洁刷驱动装置功率			W	2 x 500	2 x 600	2 x 500	2 x 750
理论清洁面积效率			m^2/h	3500	3.750	4000	4.250
清水箱容积			l	75	75	100	100
污水箱容积			l	75	75	100	100
最高水温			°C	50	50	50	50
最高水压			bar	0,06	0,06	0,06	0,06
挡位转向宽度			mm	1550	1550	1650	1650
工作区域最大斜度			%	2222
吸尘
抽吸功率,空气量			l/s	24	24	24	24
抽吸功率,真空			kPa(mbar)	16 (160)	16 (160)	16 (160)	16 (160)
清洁刷
工作宽度			mm	700	750	800	850
刷子直径			mm	356	105	410	105
刷子转速			l/min	140	1200	140	1200
清洁刷接触压力			N	300 / 500	400	400 / 680	400
毛刷长度 mm		700		800
尺寸和重量
允许的总重			kg	325	330	435	440
空载重量(运输重量)			kg	251	225	325	340
电池舱尺寸			mm	575 x 380	575 x 380	622 x 384	622 x 384
根据 EN 60335-2-72 标准测得的数值
总振动值 m/s			2	<2,5	<2,5	<2.5	<2.5
不确定度 K			dB(A)	0,2	0,2	0,2	0,2
声压级 L_pA			dB(A)	65	65	65	65
不确定度 K_pA			dB(A)	2222
声功率级 L_WA + 不确定度 K_WA			dB(A)	81	81	81	81

保留技术更改的权利。

欧盟一致性声明

我们在此声明，基于其设计和结构以及我们投入市场的款型，下述机器满足欧盟指令的相关基本安全健康要求。如果在没有与我方协商的情况下更改机器，本声明失效。

产品：洗地机

类型：1.127-xxx，1.515-xxx

相关的欧盟指令

2006/42/EC (+2009/127/EC)

2014/30/EU

2014/53/EC (TCU)

应用的协调标准

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

适用的国家标准

签署人受董事会的委托并且全权处理相关事宜。

H. Jenner
