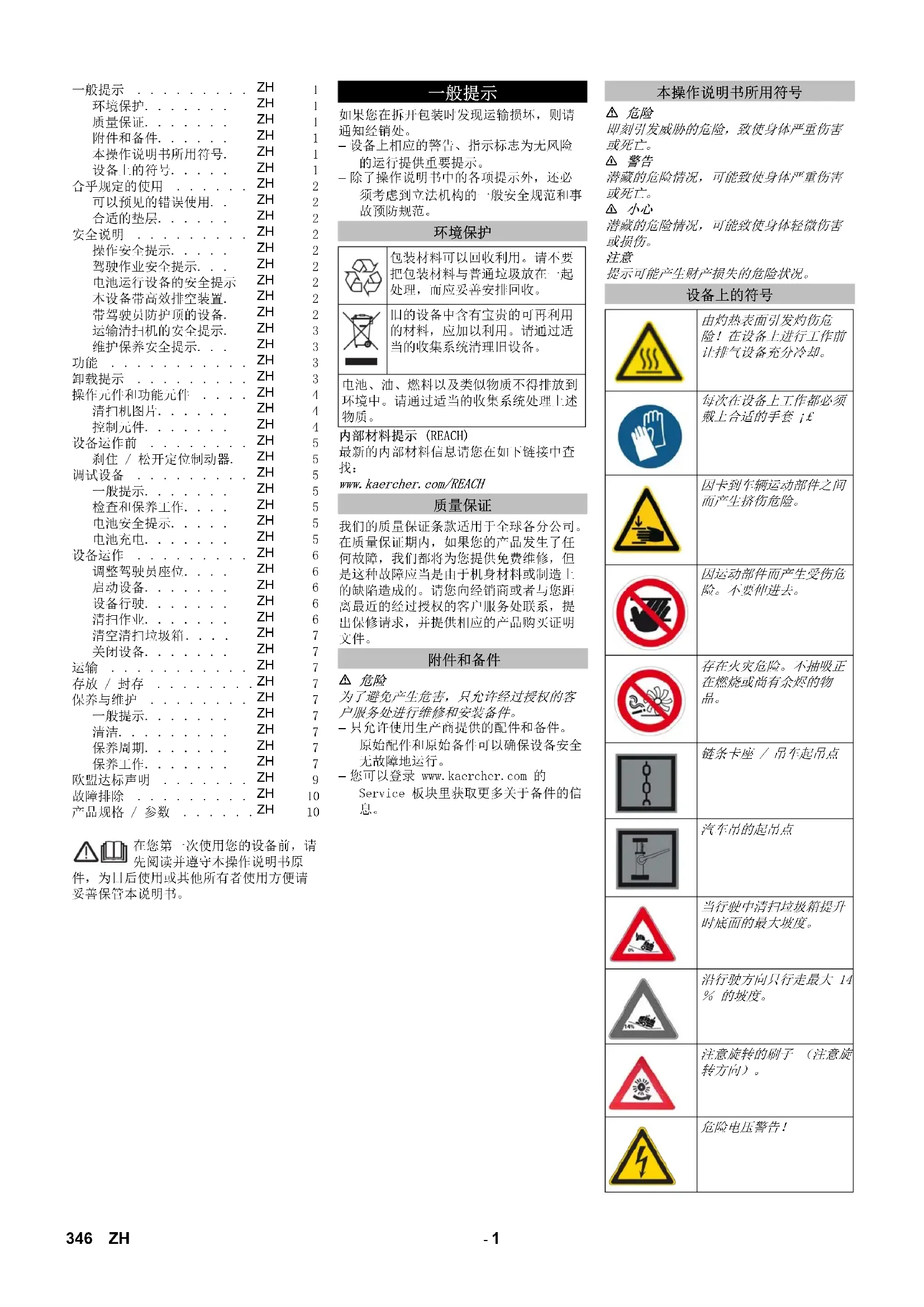

在您第一次使用您的设备前，请先阅读并遵守本操作说明书原件，为日后使用或其他所有者使用方便请妥善保管本说明书。

一般提示

如果您在拆开包装时发现运输损坏，则请通知经销处。

- 设备上相应的警告、指示标志为无风险的运行提供重要提示。

- 除了操作说明书中的各项提示外，还必须考虑到立法机构的一般安全规范和事故预防规范。

环境保护

包装材料可以回收利用。请不要把包装材料与普通垃圾放在一起处理，而应妥善安排回收。

旧的设备中含有宝贵的可再利用的材料，应加以利用。请通过适当的收集系统清理旧设备。

电池、油、燃料以及类似物质不得排放到环境中。请通过适当的收集系统处理上述物质。

内部材料提示 (REACH)

最新的内部材料信息请您在如下链接中查找：

我们的质量保证条款适用于全球各分公司。在质量保证期内，如果您的产品发生了任何故障，我们都将为您提供免费维修，但是这种故障应当是由于机身材料或制造上的缺陷造成的。请您向经销商或者与您距离最近的经过授权的客户服务处联系，提出保修请求，并提供相应的产品购买证明文件。

附件和备件

危险

为了避免产生危害，只允许经过授权的客户服务处进行维修和安装备件。

- 只允许使用生产商提供的配件和备件。 原始配件和原始备件可以确保设备安全无故障地运行。

- 您可以登录 www.kaercher.com 的 Service 板块里获取更多关于备件的信息。

本操作说明书所用符号

△ 危险

即刻引发威胁的危险，致使身体严重伤害或死亡。

警告

潜藏的危险情况，可能致使身体严重伤害或死亡。

△ 小心

潜藏的危险情况，可能致使身体轻微伤害或损伤。

注意

提示可能产生财产损失的危险状况。

设备上的符号

	由灼热表面引发灼伤危险!在设备上进行工作前让排气设备充分冷却。
	每次在设备上工作都必须戴上合适的手套;£
	因卡到车辆运动部件之间而产生挤伤危险。
	因运动部件而产生受伤危险。不要伸进去。
	存在火灾危险。不抽吸正在燃烧或尚有余烬的物品。
	链条卡座/吊车起吊点
	汽车吊的起吊点
	当行驶中清扫垃圾箱提升时底面的最大坡度。
	沿行驶方向只行走最大14%的坡度。
	注意旋转的刷子(注意旋转方向)。
	危险电压警告!
	注意提示!
	缓慢转向!
	请阅读操作说明书并按照说明书操作!
	设备损坏危险!请勿冲洗微尘过滤器。

合乎规定的使用

清尘车用于清洁企业使用地面，如下列使用区域：

停车处
■ 生产车间
物流区域
■ 旅馆
■ 零售业
仓储区域
■ 人行道
- 木清扫机专用于清扫室内及室外区域内的受污面。
- 在使用设备及其装配前应先检查它们的规定状态和操作安全性。如果设备的状态存有疑问，则不允许使用设备。
- 请只根据本操作说明书中的说明使用本清扫机。
- 不得在设备上进行改造。
- 该设备仅适用于操作说明书中已鉴定的涂层。
- 只允许在企业或其委托人为机器使用所批准的面上行驶。
- 总体上适用下列各项要点：将易燃性材料远离本设备（存在爆炸危险 / 火灾危险）。

可以预见的错误使用

从不要清扫 / 抽吸爆炸性液体、可燃性气体以及未经稀释的酸和溶剂。为此有汽油、油漆稀释剂或燃油，它们因与抽吸空气产生涡流而可行程爆炸性蒸汽或混合气体。此外还有丙酮未经稀释的酸和溶剂，因为它们会侵蚀设备上所使用的材料。
从不要清扫 / 抽吸反应性金属灰尘（如铝、镁、锌），这些金属灰尘与强碱性或酸性清洗剂化合，形成爆炸性气体。
不要清扫 / 抽吸正在燃烧或余烬未灭的物体。
→ 本设备不适用于清扫对健康有害的物质。
→ 禁止逗留在危险区域内。禁止在有爆炸危险的空间内运行本设备。
→ 该设备不允许携带护送人员。
→ 不允许推 / 拉本设备，或使用本设备运送物品。

合适的垫层

- 沥青

• 工业地面
  -无缝地面
• 混凝十.
• 地砖

安全说明

操作安全提示

为了确保空气流通和爬电距离，不得在海拔2000米以上运行设备。
（仅适用于芬兰）如果设备配有 PVC 软管，则不得在低温环境（低于 0^ ）下使用设备。如果对您的设备有任何疑问，请联系 Kärcher。
→ 在使用设备及其装配前应先检查它们的规定状态和操作安全性。如果设备的状态存有疑问，则不允许使用设备。
→ 在危险区域（如加油站）使用设备时要注意相关的安全规定。禁止在有爆炸危险的空间内运行本设备。

△ 危险

受伤危险

→ 在操作人员有可能被掉落物体砸到的区域不要使用无防护顶的本设备。
操作人员按照规定使用本设备。同时要重视地方现行的规定并在设备工作时照顾好第三者，特别是儿童。
→ 必须彻底注意适用于卡车的规范措施、规定和条例。
→ 工作开始前操作人员必须确定所有的保护装置已按规定安放并正常工作。
→ 设备的操作人员对与其他人员和财产造成的事故负责。
注意操作人员的紧身服装。穿着稳固的鞋袜，避免穿着宽松的衣服。
→ 开机前检查附近区域 （如小孩）。注意足够的视野！
→ 设备运行期间不可无人看管。操作人员只有在电机停机、防止设备意外运动并已拔下钥匙时才可离开设备。
为了防止未经授权即使用本设备，应拔下钥匙。
→ 本设备只可由使用手册内提到的人员或持有操作资格证明并明确被任命操作的人员进行使用。
→ 本设备不得让那些身体能力有限、感官能力弱或理解能力差或者缺乏经验和/或缺乏知识的人员（包括儿童）使用，

除非他们有专人监督或接受专人指导如何操作设备。

→ 照看好儿童，以确保他们不用设备玩耍。

小心

损坏危险！不要扫入带子、绳子或金属丝，因为这些物品可缠绕在清扫辊上。

驾驶作业安全提示

△ 危险

受伤危险。行驶前检查底面的承载能力。

△ 危险

事故危险，受伤危险！

坡度太大时存在翻倒危险。

- 沿行驶方向只行走最大 14% 的坡度。急转弯行驶时（特别是左转时）有倾翻危险。

- 拐弯时缓慢行驶。

底面不稳时存在翻倒危险。

• 只在稳固的底面上移动设备。侧面坡度太大时存在翻倒危险。
• 垂直于行驶方向只行走最大 10% 的坡度。

电池运行设备的安全提示

提示：仅当您使用 Kärcher 公司建议的电池和充电器时，方可享受保修服务。

• 一定要注意电池和充电器生产商的使用说明书。请注意立法部门在电池方面的规定。
• 决不使电池组一直处于放电状态，而应该尽可能快地进行再充电。
• 为避免漏电，电池必须始终保持清洁和干燥。不受污染保护，如使用金属粉末。
• 不可以在电池上堆放器械或其他类似物品。短路和爆炸危险。
• 任何情况都不能在电池附近或在电池配电室内公然使用火焰、引起火花或抽烟。爆炸危险。
• 切勿触碰发热部件，如驱动电机（灼伤危险）。
• 使用电瓶酸时要小心谨慎。请注意相关的安全准则！
• 依照欧盟指令 91/157 EWG 并遵照环保要求对旧电池进行废弃处理。

本设备带高效排空装置

△ 危险

受伤危险

→ 在高效排空装置上工作时，需抬高垃圾箱并确保其安全性。
→ 只允许在危险区域外操作保险装置。

带驾驶员防护顶的设备

提示

驾驶员防护顶（可选）可以防止从上掉落的大个部件。但不能防止翻车！

→ 每日检查防护顶盖是否有所损坏。
→ 如果防护顶盖损坏，即使只涉及个别部件，也必须更换整个防护顶盖。
不允许对防护顶盖进行任何改装或安装未经 Kärcher 许可的部件，否则可能会限制防护顶盖的功能。

运输清扫机的安全提示

→ 应注意设备运输至吊架或车辆时的空载重量（运输重量）。
→ 在运输设备时，拔下电池插头并可靠固定设备。

维护保养安全提示

→ 清洁和保养设备、更换零件或切换到另一功能前，必须关闭设备并拔下钥匙。
→ 针对带动力电池的设备，在执行所有保养和维护作业时，必须通过电池断开点（电池插头）将电池与设备的电气系统断开连接。
→ 在电气设备上工作时必须取下电池。 为此先断开负极，然后断开正极。 恢复连接时按照相反的顺序。先连接正极，然后连接负极。
不可用橡皮管喷水或者高压喷水清洗设备（短路危险或其他损坏）。
→ 只允许已授权的客户服务处或熟知该领域所有重要安全规定的专业人员进行设备修复工作。
→ 请注意根据地方针对不稳定工业使用设备的有效规定进行安全检查。
→ 始终戴上合适的手套在机器上进行工作。

功能

清扫机根据清扫铲原理进行工作。

• 旋转的清扫辊将污物直接输送到清扫垃圾箱中。
• 侧面扫帚清洁清扫面的边边角角并将污物输送到清扫辊的轨道中。
• 细微尘埃通过灰尘过滤器被抽风机吸取。

卸载提示

△ 危险

受伤危险，损坏危险！

装运时要注意设备的重量。

重量(不含电池)560kg*
重量(含电池)860kg*
*当装配了安装套件后,该重量相应变大。

→ 不使用叉车。

→ 设备装载时，使用合适的斜坡台或吊车！
→ 使用斜坡台时注意:

离地距离 70mm。

→ 如该设备在货架上进行供货，则必须用附加的板子建立一个行驶斜坡。

为此可参见说明书第 2 页 （封面内页）。

重要提示：每块板子必须各用 2 个螺丝拧紧。

操作元件和功能元件

A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

B ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉟ ㉳ ㉟ ㉟a ㉟b ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟s ㉟t ㉟u ㉟v ㉟w ㉟x ㉟y ㉟z

C 1 2 3 4 5 6 7 8 9

清扫机图片 控制元件

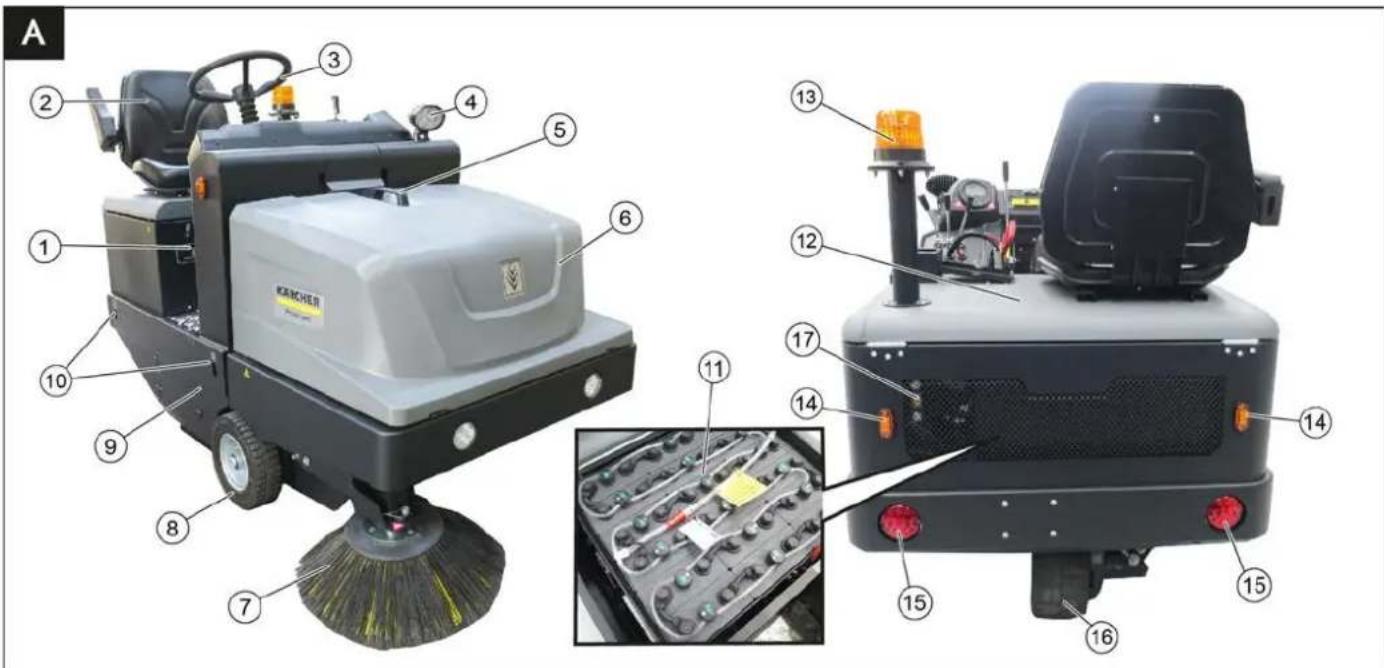

图A

1 铭牌
2 座位（带座位接触开关）
3 方向盘
4 蓝点 （可选）
5 带锁定按钮的手柄
6 设备罩
7 右部侧刷
8 前轮
9 清扫辊入口
10 固定拖拉点
11 电池组

(仅包含在 KM 105/180 R Bp Pack 的供货范围内)

12 发动机罩
13 旋转警示灯
14 方向灯 （选择性配置）
15 尾灯（选配）
16 驱动轮
17 液压油观察视窗

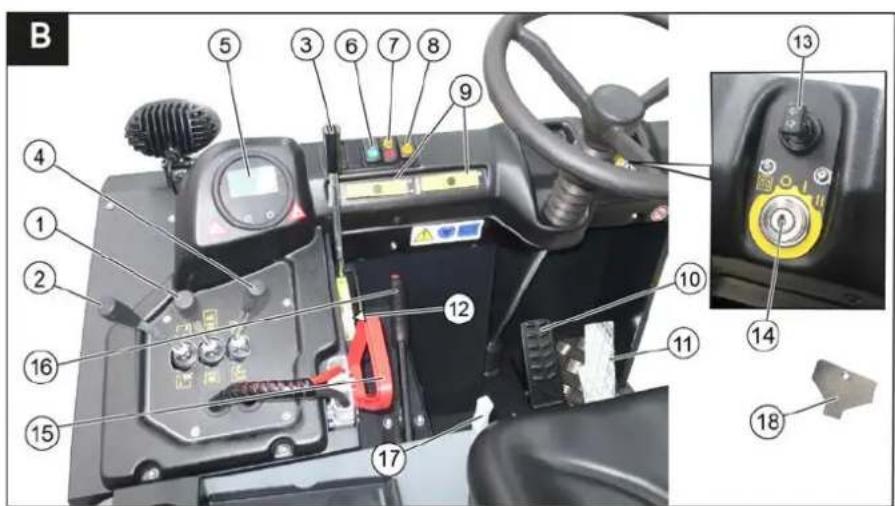

图B

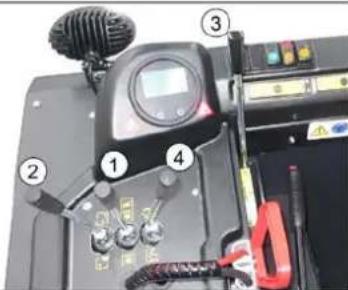

1 扫辊和侧刷操作杆

操作杆向前：启动扫辊并且降下和启动侧刷。

操作杆向后：启动扫辊

2 清扫垃圾箱操作杆

提升 / 下降清扫垃圾箱

3 扫辊操作杆

升起和降下扫辊

4 垃圾箱盖操作杆

打开 / 关闭容器盖

5 控制灯和显示屏

6 照明开关 （选配）

7 鼓风机和过滤器清洁开关

中间位置：鼓风机和过滤器清洁关闭

前面位置：鼓风机开启

后面位置：过滤器清洁开启

8 喇叭开关

9 保险丝

10 刹车脚踏

11 向前 / 向后加速踏板
12 扫辊磨损调节 / 清扫平面调整
13 方向灯开关 （选配）
14 点火锁

位置 0: 关闭发动机

位置 1: 启动点火

位置 2：启动发动机

15 电池插头
16 停放制动器
17 座位调整杆
18 清扫辊入口钥匙

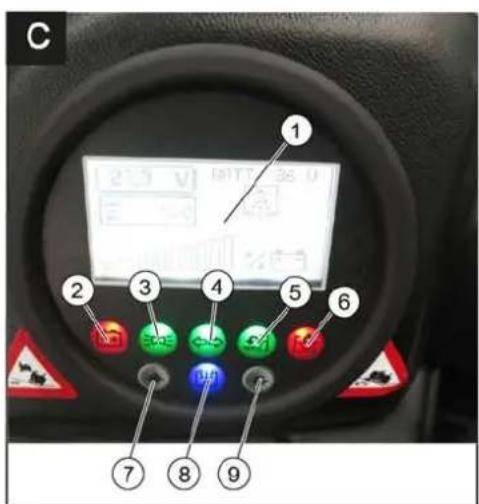

控制灯和显示屏

图C

1 屏幕显示（电池容量）
2 电池充电指示灯
3 工作照明指示灯
4 方向灯的控制灯
5 清扫垃圾箱翻盖指示灯打开
6 清扫垃圾箱翻盖警示灯已关闭
7 未占用
8 过滤器清洁显示已激活
9 未占用

设备运作前

刹住 / 松开定位制动器

→ 松开定位制动器，同时踩下刹车脚踏。

→ 刹住定位制动器，同时踩下刹车脚踏。

调试设备

一般提示

→ 将清扫机停放在平整面上。
→ 拔下点火钥匙。
→ 刹住定位制动器。

检查和保养工作

每天运行开始前

→ 检查电池充电状态，如有必要对电池进行充电（参见“电池充电”章节）
→ 检查清扫辊和侧面扫帚是否磨损和是否有包住的带子。
→ 检查轮子是否卷绕皮带。
→ 检查所有操作元件的功能。
→ 检查设备是否受损。

提示：描述参见维护和保养章节。

电池安全提示

一旦接触到电池，则务必请注意下列警示：

	注意电池上、使用说明书中和汽车操作说明书中的提示!
	戴上眼镜防护装置!
	将酸和电池远离儿童!
	爆炸危险!
	禁止火焰、火花、敞开式灯和吸烟!
	侵蚀危险!
	急救!
	警示!
	清理!
	不要将电池扔到垃圾桶中!

危险电压警告！

危险

爆炸危险！不要将工具或类似物品放到电池上，也就是说，不要放到终端极和电池连接件上。

△ 危险

存在受伤危险！从不要让伤口接触到铅。在电池上结束工作后始终要洗手。

危险

火灾危险和爆炸危险！

• 禁止吸烟和明火。
• 电池充电的空间必须通风良好，因为充电时产生高爆炸性气体。

△ 危险

侵蚀危险！

一旦酸喷溅到眼睛中或皮肤上，则用大量清水冲洗干净。
- 然后立即求医。
- 用水彻底清洗受到污染的衣服。

电池充电

小心

在调试本设备前给电池充电。

△ 危险

有受伤危险！使用电池时，注意遵守安全规定。注意充电器制造商的使用说明书。务必遵守随附的电池制造商使用说明书，随后采取相应行动。 只使用合适的充电器给电池充电。

△ 危险

腐蚀危险。如果在电池放电状态下补充加水，则可能会导致酸液泄漏！在使用电池酸液时，必须戴上防护眼镜，注意遵守各项规定，以免造成人身伤害和衣物损坏。一旦酸液溅到皮肤或衣物上，就要立即用大量清水冲洗。

小心

设备损坏危险。在给电池补充加水时只使用蒸馏水或去离子水（根据 VDE0510 规定）。不要使用其他添加剂（即所谓的改良剂），否则各项保修失效。

→ 将设备安全地放置在通风良好的干燥室内。
→ 打开发动机罩。

提示：在充电过程中，发动机罩必须保持打开状态。

→ 拔下机器上的电池插头并与充电器插头连接。
→ 将充电器插头插入正确的 16 A 插座内，充电器自行充电。
根据充电器操作说明书中的说明进行充电。 推荐使用的充电器（与各自使用的电池组相配）均由电子控制并且自动结束充电过程。
提示：如果电池已经充好电，则首先将充电器与电源断开，之后再与电池分开。

推荐的电池及充电器

提示

KM 105/180 R Bp 电池包选型（1.186-051.0）已随电池和充电器一起供货。 KM 105/180 R Bp 电池包选型（1.186-050.0）交货时不提供电池和充电器。 我们建议使用以下电池和充电器：

	订货号
电池包36V,240Ah,(箱内,无需维修)*	6.981-067.0
充电器36V,40A6.981-066.0
*设备需要1节电池组

不建议使用其他电池和充电器，且仅允许在咨询 KÄRCHER 客服部门后方可选用。

检查并修正电池液的液位

小心

必须遵照电池制造商的说明进行操作。

检查电池充电状态

在扫路机显示屏上显示电池充电状态：

36.7 V BATT. 36 V Σ 5.0 % %+ -

如果电池充电指示灯发红色光：

电池电量低。自动结束清扫作业（电池充电后方可对清扫机组进行重新调试）。
→ 设备直接驶至充电站，同时避免坡度。
→ 电池充电。

设备运作

调整驾驶员座位

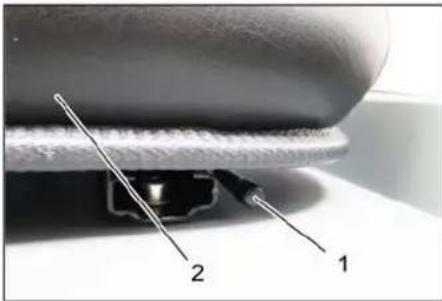

→ 向外拉出座位调整杆。
→ 移动座位，松开并锁上调整杆。
→ 通过前后移动座位检查座位是否已经锁好。

启动设备

提示：本设备配备一个座位接触开关。一旦离开驾驶员座位即关闭设备。

提示：设备启动时，微尘过滤器将自动清洁。

→ 在驾驶员座位上就座。
→ 刹住定位制动器。
→ 将点火钥匙插到点火锁中。
→ 点火钥匙转至“T”位置。设备已准备好运行。
→ 将点火钥匙转到位置 “II”。设备已准备好行驶。

提示：电池容量指示器在约 10 秒后显示实际充电状态。

设备行驶

→ 踩下并踩住刹车踏板。
→ 松开定位制动器。

前行

→ 缓慢向前踩下油门踏板。

倒车

危险

受伤危险！倒车时不得给第三人造成危险，必要时让人指示。
→ 缓慢向后踩下油门踏板。

行驶行为

→ 使用汕门踏板可无级调节行驶速度。
→ 避免猛踩踏板。

刹车

→ 松开油门踏板，设备自行刹车并保持停车。

提示：可通过踩下刹车踏板支持刹车作用。

越过障碍物

越过 70mm 以下固定障碍物：

→ 缓慢且小心向前越过。
越过 70mm 以上固定障碍物：
→ 只允许用合适的斜坡跨越障碍物。

清扫作业

注意

不要扫入包装带、金属丝或类似物品，否则这可导致损坏清扫装置。

提示：为了达到最佳的清洁效果，应将行驶速度调整到与实际情况相匹配。

提示：在运行过程中，每 10 分钟将自动清洁一次微尘过滤器。

提示：在微尘区域工作增加时，还必须按下过滤器键清洁开关清洁过滤器。

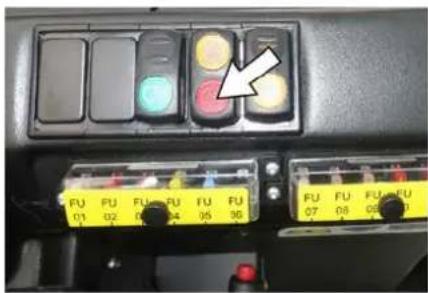

手动清洁微尘过滤器

FU FU FU FU FU 01 02 03 04 05 06 07 08 09 10

→ 按下过滤器清洁键清洁微尘过滤器。

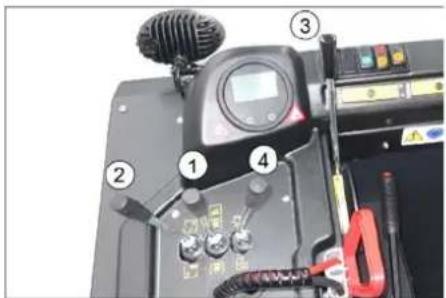

操作杆

1 扫辊和侧刷操作杆
2 清扫垃圾箱操作杆
3 扫辊操作杆
4 垃圾箱盖操作杆

扫辊和侧刷操作杆

→ 操作杆（1）向前：启动扫辊并且降下和启动侧刷。
→ 操作杆（1）向后：扫辊启动。

清扫垃圾箱操作杆

→ 清扫垃圾箱操作杆（2）向前：清扫垃圾箱下降。
→ 清扫垃圾箱操作杆（2）向后：清扫垃圾箱升高。

清扫棍操作杆

→ 扫辊操作杆（3）向前：扫辊升起。
→ 扫辊操作杆（3）向后：扫辊降下。

垃圾箱盖操作杆

→ 垃圾箱盖操作杆（4）向前：垃圾箱盖打开。
提示：绿色指示灯必须亮起。
→ 垃圾箱盖操作杆（4）向后：清扫垃圾垃圾箱盖关闭。
提示：红色指示灯必须亮起。

清扫干燥地面

→ 垃圾箱盖操作杆（4）向前：垃圾箱盖打开。
提示：绿色指示灯必须亮起。
→ 清洁侧边时：

扫辊和侧刷操作杆（1）向前：扫辊启动，侧刷启动并降下。

扫辊操作杆（3）向后：扫辊降下。

清扫潮湿地面

→ 关闭鼓风机。
→ 清扫平面时：

扫辊和侧刷操作杆（1）向后：扫辊启动。

扫辊操作杆（3）向后：扫辊降下。

→ 垃圾箱盖操作杆（4）向前：垃圾箱盖打开。

提示：绿色指示灯必须亮起。

→ 清洁侧边时：

扫辊和侧刷操作杆（1）向前：扫辊启动，侧刷启动并降下。

扫辊操作杆（3）向后：扫辊降下。

清空清扫垃圾箱

△ 危险

受伤危险

→ 在清空过程中不得有人和动物逗留在清扫垃圾箱的翻转区域内。

倾倒危险！

→ 在清空过程中将清扫机停放在平整面上。

警告

挤压危险！

→ 从不要握住清空装置传动杆。不要逗留在已经提升的清扫垃圾箱下方。

注意

受伤和损坏危险！

→ 在清空过程中旋转的清扫辊可能甩出物质。保持足够距离。

→ 用操作杆提升扫辊和侧刷：操作杆 1 移入中间位置并且操作杆 3 向前。

→ 操作杆（1）向后，关闭垃圾箱盖。 提示：绿色指示灯必须亮起。

清扫垃圾箱操作杆（2）向后，升起清扫垃圾箱。

→ 缓慢行驶向清扫垃圾集中箱。

→ 刹住定位制动器。

→ 垃圾箱盖操作杆（4）向前，打开垃圾箱盖，并排空垃圾箱。 提示：红色指示灯必须亮起。

→ 垃圾箱盖操作杆（4）拉到最后，关闭垃圾箱盖。 提示：绿色指示灯必须亮起。

→ 松开定位制动器。

→ 缓慢离开清扫垃圾集中箱。

→ 垃圾箱操作杆（2）向前，将垃圾箱降落到终点位置

关闭设备

→ 踩下并踩住刹车踏板。

→ 刹住定位制动器。

→ 将点火钥匙转到“0”位置并拔下钥匙。

运输

危险

运输损坏！

→ 应注意设备运输至吊架或车辆时的空载重量（运输重量）。

→ 用车辆进行运输时，根据各适用准则确保设备不会滑倒和倾覆。

→ 将点火钥匙转到 “0” 位置并拔下钥匙。

→ 刹住定位制动器。

→ 使用张紧带、绳索或链子将设备固定在固定拖拉点（4x）上。

→ 使用楔形垫块将设备固定在轮子上。

→ 运输清扫机时拔下电池。

存放/封存

△ 危险

受伤和损坏危险！存放时要注意设备的重量。

→ 将清扫机置放在周围环境为干燥、无霜冻的平坦地面上。用覆盖材料防止灰尘。

→ 提起清扫辊和侧面扫帚以便不损坏刷毛。

→ 关闭垃圾箱盖。

→ 将点火钥匙转到 “0” 位置并拔下钥匙。

→ 刹住定位制动器。

→ 防止清扫机滚走。

如果清扫机较长时间不使用，另外需要注意：

→ 清洁清扫机内外。

→ 拔下机器上的电池插头。

→ 给电池充电，并以约 2 个月为时间间隔对其进行再次充电。

保养与维护

△ 小心

短路有损坏危险！

→ 在电气设备上操作时或打开电气盖板之前，必须取下蓄电池或拔下电池插头。

注意

设备损坏危险！

→ 请勿冲洗微尘过滤器。

只允许已授权的客户服务处或熟知该领域所有重要安全规定的专业人员进行设备修复工作。

→ 根据 VDE 0701 规定对工业用途的携带式清扫机进行安全检查。

一般提示

→ 将清扫机停放在平整面上。

→ 将点火钥匙转到 “0” 位置并拔下钥匙。

→ 刹住定位制动器。

清洁

小心

设备损坏危险！

→ 不可用橡皮管喷水或者高压喷水清洗设备（短路危险或其他损坏）。

清扫机内部清洁

△ 危险

受伤危险

→ 戴上防尘面罩和护目镜。

→ 用抹布清洁设备。

→ 使用压缩空气吹设备。

设备外部清洁

→ 使用浸泡过温和洗涤液的湿抹布清洁设备外部。

提示：不要使用侵蚀性清洁剂。

保养周期

提示：运行小时计时器指示出保养间隔的时刻。

由客户保养

提示：客户保养时必须让有资质的专业人员实施所有服务工作和保养工作。需要时可随时求助 Kärcher 公司专业经销商。

每天保养：

→ 检查电池充电状态，如有必要对电池进行充电（参见“电池充电”章节）。

→ 检查清扫辊和侧面扫帚是否磨损和是否有包住的带子。

→ 检查轮子是否卷绕皮带。

→ 检查所有操作元件的功能。

→ 检查设备是否受损。

→ 使用过滤器清洁键清洁灰尘过滤器。

每周保养：

→ 检查液压设备。

→ 检查液压油位。

→ 检查刹车液液位。

→ 检查密封条是否磨损，需要时进行更换

→ 检查并润滑容器盖。

磨损后保养：

→ 更换密封条。

→ 调整或更换侧面密封板。

→ 更换清扫辊。

→ 更换侧面扫帚。

提示：描述参见保养工作一章。

由客户服务人员保养

运行 50 个小时后进行保养:

→ 第一次保养由售后服务人员按照检查清单进行。

250 个运行小时后保养:

→ 保养由售后服务人员按照检查清单进行。

为了维护质保要求，必须在质保有效期内由经过授权的 Kärcher 公司客户服务人员，按照检查清单进行所有服务工作和保养工作。

保养工作

准备：

→ 将清扫机停放在平整面上。

→ 将点火钥匙转到 “0” 位置并拔下钥匙。

→ 刹住定位制动器。

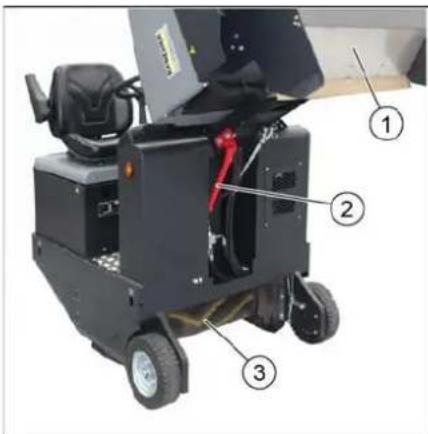

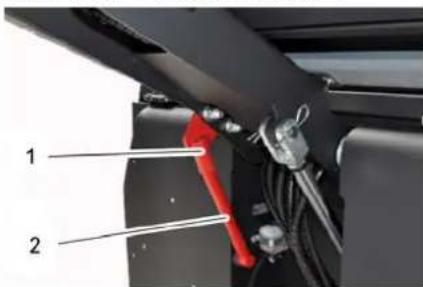

固定被提升的清扫垃圾箱

△ 危险

受伤危险！当提升清扫垃圾箱时始终使用保险杠。

只允许在危险区域外操作保险装置。

→ 提升清空时向上翻转保险杠并插到支架中（固定）。

更换电池

注意

安装电池时注意电池电极的方向。沿左侧行驶方向安装电极。

仅可更换电池组内的电池。更换作业仅允许由具有资质的专业人员执行。

由于重量（300 kg）大，必须通过起重机进行更换。

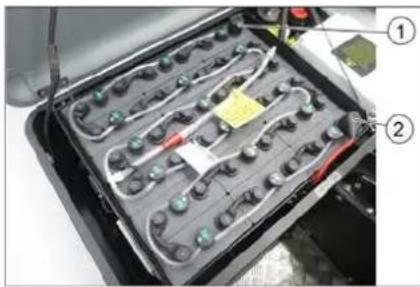

1 负极
2 正极
→ 在拆下电池时应注意首先拔下负极电线。
→ 将起重机钢缆固定在电池组的 4 个吊环上并小心抬起电池。

检查液压油位和重新加入液压油

提示

禁止提升清扫垃圾箱。

→ 打开发动机罩。

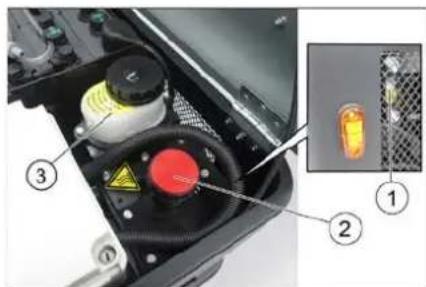

1 观察视窗
2 封盖、加油口
3 垃圾箱 （无功能）
→ 在观察视窗中检查液压油位。
- 油位必须处于最高油位刻度 “MAX” 与最低油位刻度 “MIN” 之间。
- 如果油位低于最低油位刻度 “MIN”，则重新加入液压油。

→ 拧下加油口封盖。
→ 清洁加油区域。
→ 重新加入液压油。

油类：参见技术参数

→ 拧上加油口封盖。

检查液压设备

→ 刹住定位制动器。
→ 启动电机 i£

只由经过授权的客服人员保养液压设备。
→ 检查所有液压软管和接头的密封性。

检查清扫辊

危险

受伤危险！当提升清扫垃圾箱时始终使用保险杠。

只允许在危险区域外操作保险装置。

将清空的清扫垃圾箱提升到终端位置。 能够看到清扫辊。 固定清扫垃圾箱。参见“固定被提升的清扫垃圾箱”一章。

→ 将点火钥匙转到 “0” 位置并拔下钥匙。
→ 检查清扫辊是否损坏，移除卷入的带子或绳子。
→ 将保险杠向下翻转到支座中（被提升的清扫垃圾箱未固定）。
→ 将清扫垃圾箱下降到终端位置。

更换清扫辊

KARCHER ① ②

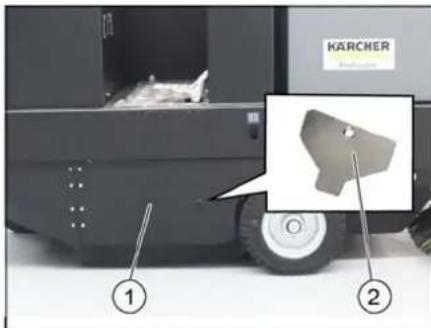

1 右侧侧板
2 清扫辊入口钥匙
→ 将清空的清扫垃圾箱提升到终端位置。固定清扫垃圾箱。参见 “ 固定被提升的清扫垃圾箱 ” 一章。
→ 用钥匙打开侧面外壳。

→ 旋开固定架螺母。
→ 取下固定架
→ 向外翻开侧面密封板。
→ 将清扫辊插座的紧固螺丝旋下并将插座向外转动。

→ 取出清扫辊。

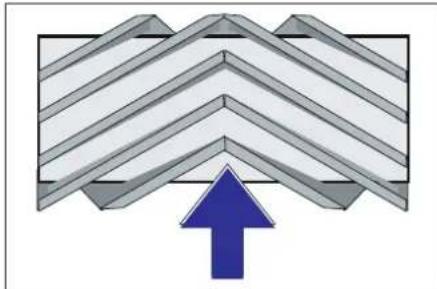

行驶方向上清扫辊的安装位置（俯视图）。提示：在安装新的清扫辊时注意刷子的位置。

→ 安装新的清扫辊。清扫辊的槽必须插到对面翼片的凸块上。

提示：在安装新的清扫辊后必须重新调整清扫平面。

检查和调整清扫辊的清扫平面

提示：清扫机出厂时已设置为 80 mm，一旦清扫辊磨损，可以重新无级调整。

→ 关闭抽风机

清扫机在明显覆盖了灰尘或石灰的平整光滑地面上行驶。
→ 扫辊和侧刷操作杆（1）向后：扫辊启动。

扫辊操作杆（3）向后：扫辊降下。

→ 让扫辊运行约 10 秒。
→ 扫辊和侧刷操作杆（1）移入中间位置。 扫辊操作杆（3）向前：扫辊升起。
→ 提升清扫垃圾箱。
→ 将清扫机倒车开走。
→ 检查清扫平面。

80 - 85 mm

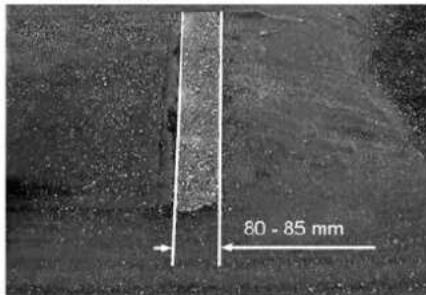

清扫水平面的形状应形成一个 80-85 mm 宽的均匀矩形。

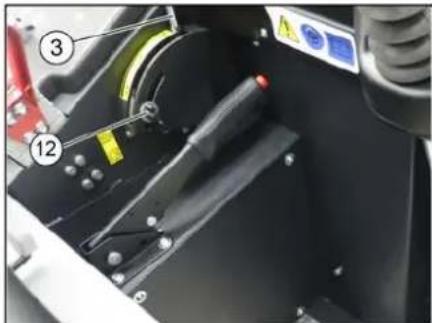

→ 打开并调整磨损调节的止挡螺栓（12）。 止挡向上：清扫平面变窄。 止挡向下：清扫平面变宽。
→ 重新固定止挡螺栓。
→ 如之前所述重新检查扫辊的清扫平面。

检查和调整侧面扫帚的清扫平面

→ 提升侧面扫帚。
清扫机在明显覆盖了灰尘或石灰的平整光滑地面上行驶。
→ 用操作杆降下侧辊并让其运行约 10 秒。
→ 提升侧面扫帚。

→ 将清扫机倒车开走。
→ 检查清扫平面。

H 40 - 50 mm

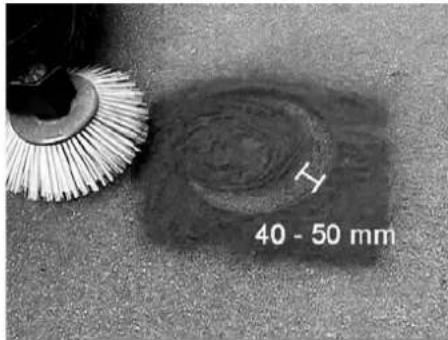

清扫平面的宽度应在 40-50mm 之间。

A B A B

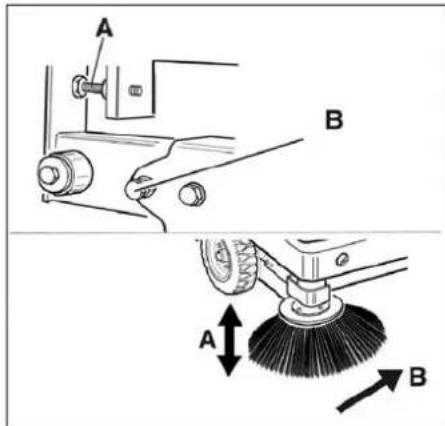

→ 通过两个调节螺丝修正清扫平面。
→ 检查清扫平面。

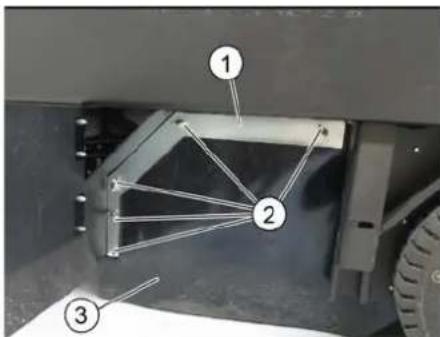

调节侧面密封板

危险

受伤危险！当提升清扫垃圾箱时始终使用保险杠。

→ 将清空的清扫垃圾箱提升到终端位置。固定清扫垃圾箱。参见 “ 固定被提升的清扫垃圾箱 ” 一章。
→ 如 “更换清扫辊” 一章所述，打开侧面外壳。
→ 松开侧面支撑板上的 6 个蝶形螺帽。
→ 松开前面支撑板上的 3 个螺帽 (SW 13)。
将侧面密封板尽可能的向下压（长孔），直至其距离地面显示为 1 - 3 mm。
→ 旋紧支撑板。
→ 在其它设备侧面重复这一过程。

检查 / 更换微尘过滤器

警告

受伤危险

当在过滤设备上进行工作时戴上防尘面罩。注意关于处理细尘的安全规范。
→ 按下过滤器清洁键清洁微尘过滤器。
→ 清空清扫垃圾箱。

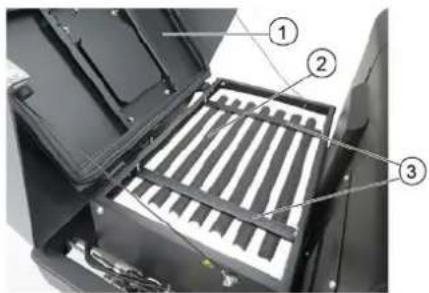

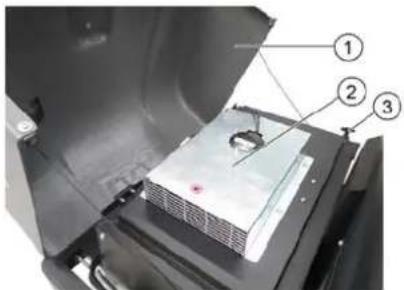

1 设备罩
2 过滤器盖（振动器系统）
3 栓，过滤器盖 (2x)

→ 向前翻开清扫机罩。

→ 打开搭扣。
→ 打开过滤器盖。
→ 检查微尘过滤器，需要时清洁或更换。 提示

只允许 Kärcher 客服人员更换微尘过滤器。

→ 盖上过滤器盖并（插上插销）锁上。

更换保险丝

△ 小心

有损坏危险！

→ 确保保险盒的罩盖没有放错。

注意

只使用具有相同保险电流值的保险丝。

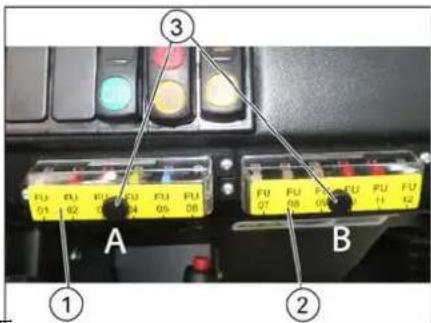

① ② A B ③

1 保险盒 A
2 保险盒 B
3 滚花螺母

→ 拧出滚花螺母。
→ 打开保险箱盖。
→ 检查保险丝。
→ 更换损坏的保险丝。

保险盒 A

FU01 安全继电器启动	5 A
FU02 DC/DC 开通 10 A
FU03 旋转警示灯喇叭	10 A
FU04 抽风机 20 A
FU05 振动器系统 15 A
FU06 DC/DC 输入 20 A

保险盒 B

FU07 多功能显示器 5 A
FU08 倒车警报器翻盖指示器	7.5 A
FU09 安全继电器抽风机振动器系统	5 A
FU10 水泵(选配)10 A

FU11 照明设备(选择性配置)方向灯(选择性配置)蓝点(可选)	10 A
FU12 平褶式过滤器和圆形过滤器振动系统(选配)	15 A

主继电器保险丝

FU 13* 主继电器 125 A

* 只允许由客户服务部更换这些保险丝，因为有必要检查设备是否存在任何故障。

欧盟达标声明

本公司特此声明：下记机器的设计、结构及流通是依据 EU 的健康和安全要求事项。没有经过本公司认可而随意变更设备将失去相关机器有效的表明。

产品：带座位的吸尘清扫机

类型：KM 105/180 R Bp

1.186-050.0

KM 105/180 R Bp 包

1.186-051.0

相关欧盟规定

2006/42/EG (+ 2009/127/EG)

2014/30/EU

2000/14/EG

适用标准

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2:2005

EN 62233: 2008

符合适用流程

2000/14/EG: 附录 V

音压水准分贝

测定：90

保证：93

签署人受董事会的委托并且全权处理相关事宜。

故障 排除故障
设备不行驶或仅慢速行驶 在驾驶员	座位上就座,激活座位接触开关
	由客户服务部检查 FU 13 行走电动机的保险丝
	电池充电或更换
	松开定位制动器
	检查带子或绳子是否卷入。
	通知 Kärcher 公司客户服务人员
液压系统中存在呼啸噪音 重新加入	液压液
	通知 Kärcher 公司客户服务人员
刷子只缓慢转动或根本不转动 检查	带子或绳子是否卷入。
	通知 Kärcher 公司客户服务人员
刷子范围内吸力极低或没有吸力 清	洁灰尘过滤器
	通知 Kärcher 公司客户服务人员
清扫机扬尘 调节侧面密封板
	开启鼓风机
	清洁灰尘过滤器
	更换过滤器密封件
	通知 Kärcher 公司客户服务人员
清扫单元留置清扫垃圾 清空清扫垃	圾箱
	清洁灰尘过滤器
	更换清扫辊
	调整清扫平面
	更换清扫垃圾箱密封带
	消除清扫辊锁死
	通知 Kärcher 公司客户服务人员
清扫垃圾箱不提升或不下降 检查保	险丝。
	从垃圾箱上取下保险支架
	通知 Kärcher 公司客户服务人员
清扫垃圾箱只缓慢转动或根本不转 动	通知 Kärcher 公司客户服务人员
液压运动部件存在运行故障 通知 Kärcher 公司客户服务人员

产品规格 / 参数

		KM 105/180 R BpClassic	KM 105/180 R Bp 包Classic
清扫机参数
前行速度 km/h 6 6
倒车速度 km/h 3 3
爬坡能力 (最高) — 14% 14%
无侧面扫帚的清扫面积效率 m	z/h	4680	4680
带 1 把侧面扫帚的清扫面积效率	m^2/h	6300	6300
无侧面扫帚的工作宽度	mm 780 780
带 1 把侧面扫帚的工作宽度	mm 1050	1050
防滴水的防护类型	— IPX 3	IPX 3
电池充满时的持续使用时间 h 2.5 2.5
电气设备
电池容量 V, Ah — 36, 240
电池组	kg --- 300
液压设备
液压油类型	— IIV 46	IIV 46
清扫垃圾箱
最高卸载高度	mm 1340	1340
清扫垃圾箱容量	1	180 180
清扫辊
清扫辊直径	mm 280 280
清扫辊宽度 mm 780 780
转速 1/min 360 360
清扫平面 mm 80 80
侧面扫帚
侧面扫帚直径 mm 580 580
转速 1/min 80 80
实心橡胶轮胎
前轮胎大小--4.00-6 4.00-6
后轮胎大小--300 x 145 - 6 300 x 145 - 6
刹车
前轮--机械式 机械式
后轮--电气 电气
过滤器系统和抽吸系统
造型--袋滤器		选购:平褶式过滤器和圆形过滤器	袋滤器选购:平褶式过滤器和圆形过滤器
转速 1/min 2600 2600
细微尘埃过滤器面积 m	2	5.2 5.2
抽吸系统额定负压 mbar 6 6
抽吸系统额定体积流量 m	3/h	600 600
振动器系统--电机 电机
环境条件
温度	°C	-5至+40	-5至+40
不产生凝露的空气湿度 % 0 - 90 0 - 90
根据 EN 60335-2-72 确定的数值
噪音辐射
声压等级 L_ext	dB(A) 70 70
不安全性 K_ext	dB(A) 3 3
声功率电平 L_ext +不安全性 K_ext	dB(A) 93 93
设备振动
手臂振动值 m/s	2	0.7 0.7
座位 m/s	2	0.5 0.5
不确定度 K m/s	2	0.1 0.1
尺寸和重量
长度x宽度x高度	mm	1847 x 1065 x 1388	1847 x 1065 x 1388
右翻转半径 mm 2470 2470
左翻转半径 mm 2470 2470
空载重量(无/带安装套件)	kg	560/860	560/860
允许的总重量 kg 1224 1224
前轴允许负载 kg 734 734
后轴允许负载 kg 490 490
规格若有变更,忽不另行通知。
			عددakkات
			Engineer frishaة الكنس
			المكتسية الجانية
			قطر المكتسية الجانية
			عددakkات
			إطارات كاوتشوك
			حجم الإطاراتolinaية
			ال,maxفاس في الخلف
	ميكانيكية	мыكانيكية	العجلاتolinaية
	كهراني	كهراني	العجلة الخلفية
	جيب الغلتر متوفر اختياريا: فتر مسطح الطيات و的话تر دانري	جيب الغلتر متوفر اختياريا: فتر مسطح الطيات و的话تر دانري	التصميم
2600	2600	1/min	عددakkات
5.2	5.2	m^2	سطح الغلترة الخاصة ب的话تر الأترية الناعمة
6	6	mbar	الت Advisory assumi لنظام الشفط
		m^3/h	مدلだ Defق الحجمي لنظام الشفط
المحرك الكهراني	المحرك الكهراني	--	نظام الacceptاز
	40+ 5-	40+ 5-	درجة Luxury
0 - 90	0 - 90	%	الرطوبة, غير مندة
		dB(A)7070	L _PA
3	3	dB(A)	K _PA
		dB(A)393	K_{WA}الShock + L_{WA}
0.7	0.7	m/s^2	قيمة اقتراز الزراعيدويقيمة الكلية للاقتراز
0.5	0.5	m/s^2	الم Expected
0.1	0.1	m/s^2$	الالشک K
1847 × 1065 × 1388	1847 × 1065 × 1388	mm	ال比較س والوزان
2470	2470	mm	ال/mol × العرض × الارتفاع
2470	2470	mm	النصف قطر الدوران جهة اليمين
560/860	560/860	kg	(الوزن (بدون البطارية/ بالطارية)
1224	1224	kg	(الوزن الاجمالي المسموح به
		kg734734	العمل المسموح به للمحورolinaي
490	490	kg	العمل المسموح به للمحور الخلفي
