ПОСІБНИК КОРИСТУВАЧА SurroundCook EOF3H50BK AEG

8. ФУНКЦИИ НА ЧАСОВНИКОТ

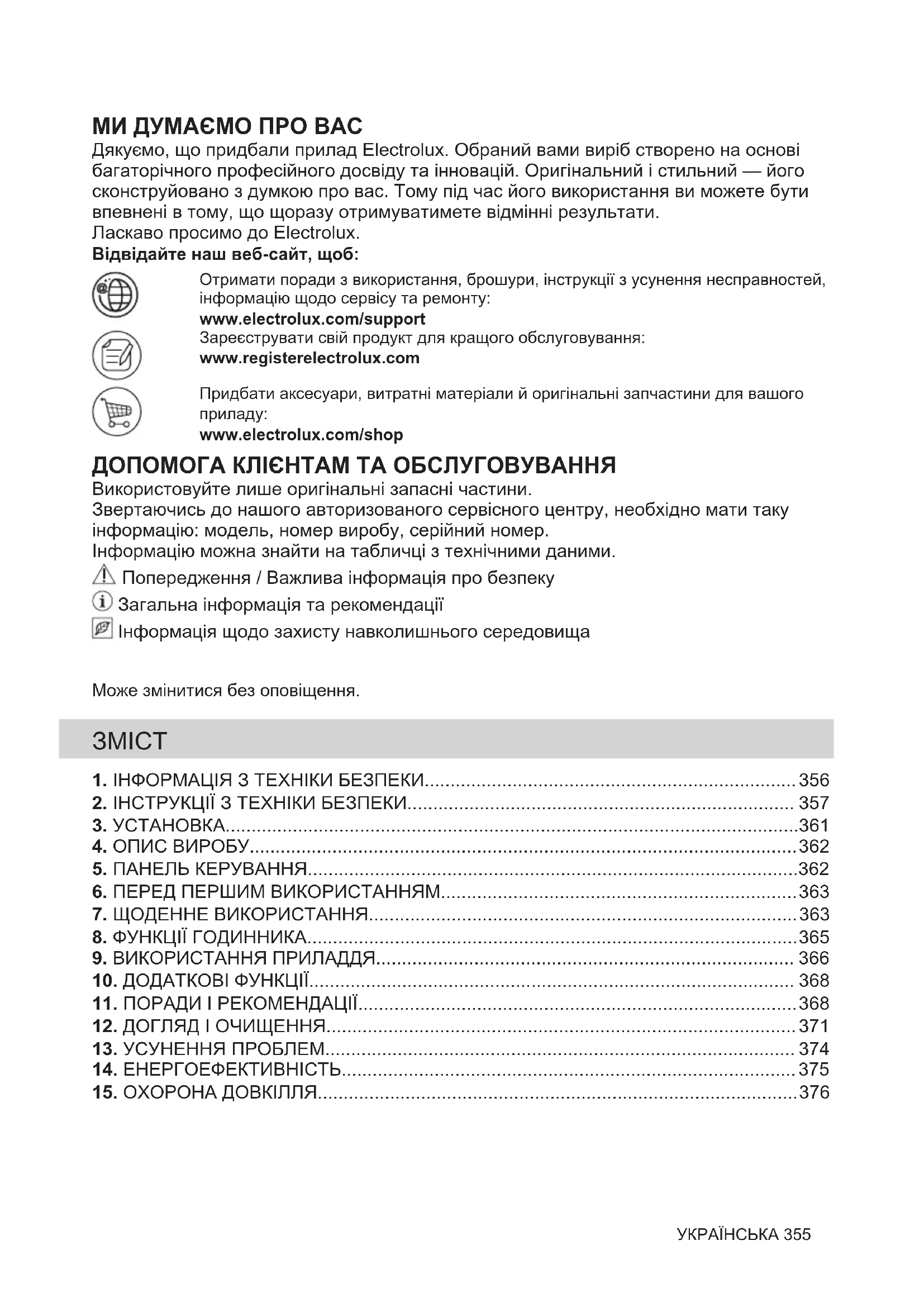

Дякуємо, що придбали прилад Electrolux. Обраний вами виріб створено на основі багаторічного професійного досвіду та інновацій. Оригінальний і стильний — його сконструйовано з думкою про вас. Тому під час його використання ви можете бути впевнені в тому, що щоразу отримуватимете відмінні результати. Ласкаво просимо до Electrolux. Відвідайте наш веб-сайт, щоб: Отримати поради з використання, брошури, інструкції з усунення несправностей, інформацію щодо сервісу та ремонту: www.electrolux.com/support Зареєструвати свій продукт для кращого обслуговування: www.registerelectrolux.com Придбати аксесуари, витратні матеріали й оригінальні запчастини для вашого

www.electrolux.com/shop ДОПОМОГА КЛІЄНТАМ ТА ОБСЛУГОВУВАННЯ Використовуйте лише оригінальні запасні частини. Звертаючись до нашого авторизованого сервісного центру, необхідно мати таку інформацію: модель, номер виробу, серійний номер. Інформацію можна знайти на табличці з технічними даними. Попередження / Важлива інформація про безпеку Загальна інформація та рекомендації Інформація щодо захисту навколишнього середовища Може змінитися без оповіщення.

УКРАЇНСЬКА 3551. ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ Перед установкою та експлуатацією приладу слід уважно прочитати інструкцію користувача. Виробник не несе відповідальності за травми або збитки через неправильне встановлення або використання. Інструкції з експлуатації слід зберігати в безпечному і доступному місці з метою користування в майбутньому.

1.1 Безпека дітей і вразливих осіб

• Діти від 8 років та особи з обмеженими фізичними, сенсорними або психічними можливостями чи недостатнім досвідом і знаннями можуть користуватися цим приладом лише під наглядом, або за умови попереднього отримання інструкцій з безпечного користування приладом та розуміння пов’язаних з цим ризиків. Діти до 8 років та особи з важкою та комплексною непрацездатністю можуть перебувати поблизу приладу лише за умови, якщо знаходяться під безперервним спостереженням.

• Слідкуйте за тим, аби діти не бавилися з приладом .

• Тримайте усі пакувальні матеріали подалі від дітей та утилізуйте їх належним чином.

• ПОПЕРЕДЖЕННЯ: Не дозволяйте дітям та домашнім тваринам знаходитися поблизу приладу під час його роботи або охолодження. При роботі відкриті елементи сильно нагріваються.

• Якщо прилад оснащено засобами захисту від доступу дітей, їх необхідно активувати.

• Чищення або обслуговування приладу дітьми дозволяється лише під наглядом.

1.2 Загальна безпека

• Установлювати цей прилад і замінювати кабель повинен лише кваліфікований фахівець. 356 УКРАЇНСЬКА• Не користуйтеся приладом, доки його не буде встановлено у вбудовану конструкцію.

• Перш, ніж виконувати операції з технічного обслуговування, від’єднайте прилад від джерела

• У разі пошкодження електричного кабелю його має замінити виробник, його авторизований сервісний центр або інші аналогічно кваліфіковані особи задля уникнення ураження електричним струмом.

• ПОПЕРЕДЖЕННЯ: Щоб уникнути ураження електричним струмом, перш ніж починати міняти лампу, переконайтеся, що прилад вимкнено.

• ПОПЕРЕДЖЕННЯ: Прилад і його відкриті поверхні нагріваються під час використання. Необхідно поводитись обережно, щоб не торкатися нагрівальних

• Завжди користуйтеся кухонними рукавицями, коли витягаєте та вставляєте аксесуари чи посуд.

• Щоби зняти опори поличок, спочатку потягніть передню частину опори полички, а потім її задню частину в сторону від бічних стінок. Щоби встановити опори поличок, виконайте наведену вище процедуру у зворотній послідовності.

• Не використовуйте пароочищувач для очищення

• Не використовуйте для очищення скляної поверхні дверцят жорсткі абразивні засоби чи металеві шкребки, оскільки це може призвести до появи тріщин на склі, що може спричинити руйнування скла.

2. ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ

ПОПЕРЕДЖЕННЯ! Установлювати цей прилад повинен лише кваліфікований

• Повністю зніміть упаковку.

• Не встановлюйте й не використовуйте пошкоджений прилад.

• Дотримуйтеся інструкцій зі встановлення, що постачаються разом із приладом. УКРАЇНСЬКА 357• Будьте обережні під час переміщення приладу, оскільки він важкий. Використовуйте захисні рукавички та взуття, що постачається в комплекті.

• Не тягніть прилад за ручку.

• Встановлюйте прилад у безпечному підходящому місці, що відповідає вимогам зі встановлення.

• Дотримуйтеся вимог щодо мінімальної відстані до інших приладів чи

• Перед встановленням приладу переконайтеся, що дверцята духової шафи відкриваються без перешкод.

• Прилад оснащено електричною системою охолодження. Він повинен працювати від джерела живлення. Мінімальна висота шафи (Мінімальна висота шафи під робочою поверхнею) 580 (600) мм Ширина шафи 560 мм Глибина шафи 550 (550) мм Висота передньої части‐

589 мм Висота задньої частини

570 мм Ширина передньої части‐

594 мм Ширина задньої частини

558 мм Глибина приладу 561 мм Вбудована глибина при‐

540 мм Глибина з відкритими

1007 мм Мінімальний розмір вен‐ тиляційного отвору. Отвір розташовано внизу за‐ дньої сторони 560x20 мм Довжина кабелю живлен‐ ня. Кабель розміщується в правому куті задньої

1100 мм Кріпильні гвинти 4x25 мм

електромережі ПОПЕРЕДЖЕННЯ! Існує ризик займання та ураження електричним

• Усі роботи з під’єднання до електромережі мають виконуватися кваліфікованим електриком.

• Прилад повинен бути заземленим.

• Переконайтеся в тому, що параметри на табличці з технічними даними сумісні з електричними параметрами електроживлення від мережі.

• Завжди використовуйте правильно встановлену протиударну розетку.

• Не використовуйте розгалужувачі, перехідники й подовжувачі.

• Будьте обережні, аби не пошкодити штепсельну вилку та кабель. Якщо кабель живлення потребує заміни, зверніться до нашого сервісного

• Пильнуйте, щоб кабель живлення не торкався або не був надто наближений до дверцят приладу або ніші під приладом, особливо коли він працює або дверцята гарячі.

• Елементи захисту від ураження електричним струмом та ізоляція мають бути закріплені так, аби їх не можна було зняти без спеціального інструмента.

• Вставляйте штепсельну вилку в розетку електроживлення лише після закінчення установки. Переконайтеся, що після установки є вільний доступ до розетки електроживлення.

• Не вставляйте вилку в розетку, яка ненадійно закріплена.

• Не тягніть за кабель живлення, щоб відключити прилад з мережі. Завжди вимикайте, витягаючи штепсельну

• Використовуйте лише належні ізолюючі пристрої, а саме: лінійні роз’єднувачі, запобіжники (гвинтові запобіжники слід викрутити з патрона), реле захисту від замикання на землю та контактори.

• Електрообладнання має бути оснащеним ізолюючим пристроєм для 358 УКРАЇНСЬКАповного відключення від електромережі. Зазор між контактами ізолюючого пристрою має становити не менше 3 мм.

• Цей прилад оснащено електричним кабелем із вилкою. Типи кабелів для встановлення або замі‐ ни для Європи: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F Переріз кабелю вказано у розділі про загальну потужність на табличці з технічними даними. Також цю інформацію можна знайти у таблиці: Загальна потуж‐

Поперечний пере‐ тин кабелю (мм²) максимум 1380 3 x 0.75 максимум 2300 3 x 1 максимум 3680 3 x 1.5 Кабель заземлення (зелений/жовтий кабель) повинен бути на 2 см довшим, ніж кабелі фази та нейтралі (синій і коричневий кабель).

ПОПЕРЕДЖЕННЯ! Існує небезпека травмування, опіків, ураження електричним струмом і вибуху.

• Прилад призначено виключно для застосування в домашніх умовах.

• Не змінюйте технічні специфікації цього

• Переконайтеся в тому, що вентиляційні отвори не заблоковано.

• Під час роботи приладу не залишайте його без нагляду.

• Вимикайте прилад після кожного використання.

• Будьте обережні, відчиняючи дверцята приладу під час його роботи. Можливе вивільнення гарячого повітря.

• Не працюйте з приладом, якщо ваші руки мокрі або якщо він контактує з

• Не натискайте на відчинені дверцята.

• Не використовуйте прилад як робочу поверхню або як поверхню для зберігання речей.

• Обережно відчиняйте дверцята приладу. Використання інгредієнтів зі спиртом може призвести до утворення суміші спирту й повітря.

• Відчиняючи дверцята, пильнуйте, щоби поряд із пристроєм не було джерел утворення іскор та відкритого вогню.

• Не кладіть усередину приладу, поряд із ним або на нього легкозаймисті речовини чи предмети, змочені в легкозаймистих речовинах. ПОПЕРЕДЖЕННЯ! Існує ризик пошкодження

• Щоб запобігти пошкодженню або знебарвленню емалі, дотримуйтеся таких рекомендацій: – не ставте посуд або інші предмети безпосередньо на дно приладу; – не кладіть алюмінієву фольгу безпосередньо на дно камери

– не ставте посуд із водою безпосередньо в розігрітий прилад; – не залишайте в приладі страви і продукти з високим вмістом вологи після завершення приготування їжі; – будьте обережні, виймаючи або встановлюючи аксесуари.

• Знебарвлення емалі або нержавіючої сталі не впливає на ефективність роботи приладу.

• Використовуйте глибоке деко для випікання тортів із великим вмістом вологи. Сік, що виділяється із фруктів, може залишати стійкі плями.

• Цей прилад призначено виключно для приготування їжі. Забороняється використовувати для інших цілей, наприклад, опалення приміщень.

• Під час готування дверцята духової шафи мають завжди бути зачиненими.

• Якщо прилад розміщено позаду меблевої панелі (наприклад, дверцят), переконайтеся, що дверцята відкрито під час роботи приладу. Жар і волога можуть утворюватися позаду закритої меблевої панелі, спричиняючи УКРАЇНСЬКА 359подальше пошкодження приладу, корпусу або підлоги. Не закривайте меблеву панель, доки прилад повністю не охолоне після використання.

2.4 Догляд і чищення

ПОПЕРЕДЖЕННЯ! Існує ризик отримання травм, пожежі або пошкодження

• Перед початком ремонту прилад треба від’єднати від електромережі, знявши запобіжник або витягнувши шнур живлення з розетки.

• Дайте приладу охолонути. Існує ризик того, що скляні панелі можуть тріснути.

• У разі пошкодження скляних панелей дверцят слід одразу замінити панелі. Зверніться до авторизованого сервісного центру.

• Будьте обережні, знімаючи дверцята з приладу. Дверцята важкі!

• Регулярно очищуйте прилад, щоб запобігти пошкодженню матеріалу

• Протріть прилад вологою м’якою ганчіркою. Застосовуйте лише нейтральні миючі засоби. Не використовуйте абразивні засоби, жорсткі серветки для очищення, розчинники або металеві предмети.

• Якщо ви користуєтеся аерозолями для чищення духових шаф, обов’язково дотримуйтеся інструкцій із безпеки, наведених на упаковці.

2.5 Внутрішня підсвітка

ПОПЕРЕДЖЕННЯ! Небезпека враження електричним струмом.

• Стосовно ламп всередині цього виробу та запасних ламп, що продаються окремо: Ці лампи призначені для використання у побутових приладах з екстремальними фізичними умовами, такими як температура, вібрація, вологість, або призначені для надання інформації про стан роботи приладу. Вони не призначені для використання з іншою метою та не придатні для освітлення побутових приміщень.

• У цьому виробі є джерело світла класу енергоефективності G.

• Використовуйте лише лампочки з такими ж технічними характеристиками .

• Для ремонту приладу звертайтеся до авторизованого сервісного центру.

• Використовуйте лише оригінальні запасні частини.

ПОПЕРЕДЖЕННЯ! Існує небезпека задушення.

• По інформацію з належної утилізації приладу зверніться до органів муніципальної влади.

• Від’єднайте прилад від електромережі.

• Відріжте кабель електричного живлення близько до приладу та утилізуйте його.

• Приберіть фіксатор дверцят, щоб унеможливити їх зачинення, якщо діти, або домашні тварини опиняться всередині приладу. Цей продукт по вмісту небезпечних речовин відповідає вимогам Технічного регламенту обмеження використання деяких небезпечних речовин в електричному та електронному обладнанні (постанова Кабінета Міністрів України №139 від 10 березня 2017р.) 360 УКРАЇНСЬКА3. УСТАНОВКА ПОПЕРЕДЖЕННЯ! Див. розділи з інформацією щодо техніки безпеки.

3.2 Як закріпити духовку в секції

УКРАЇНСЬКА 3614. ОПИС ВИРОБУ

Лампа/символ живлення

Перемикач функцій нагрівання

Ручка регулювання (температури)

Індикатор/символ температури

Вентиляційні отвори охолоджуючого вентилятора

Нагрівальній елемент

Опорна рейка, знімна

Тиснення камери - Резервуар, що використовується для очищення

• Комбінована решітка Для посуду, форм для випічки,

• Деко для випічки Для випікання тортів і бісквітів.

• Деко для гриля/смаження Для випікання та смаження або як деко для збирання жиру.

• Телескопічні спрямовувачі Телескопічні спрямовувачі спрощують вставляння та виймання поличок.

5.1 Висувні перемикачі

Для використання приладу ручку керування. Ручка керування висувається.

5.2 Сенсорні кнопки / Кнопки

Налаштування часу.Налаштування функції годинника.Налаштування часу. 362 УКРАЇНСЬКА5.3 Дисплей A B A. Функції годинника B. Таймер

6. ПЕРЕД ПЕРШИМ ВИКОРИСТАННЯМ

ПОПЕРЕДЖЕННЯ! Див. розділи з інформацією щодо техніки безпеки.

6.1 Перед першим використанням

Із духової шафи під час попереднього прогрівання може виділятися запах і дим. Переконайтеся в тому, що приміщення добре провітрюється. Крок 1 Крок 2Крок 3Налаштуйте годинник Очистіть духову шафу Попередньо прогрійте порожнюдухову шафу1. , — натисніть, щобвстановити час. Приблизночерез 5 секунд блимання при‐пиниться, а на дисплеї відо‐бразиться час.1. Вийміть із духової шафи всіаксесуари й знімні опорні ре‐ 2. Очистьте духову шафу й ак‐сесуари за допомогою м’якоїганчірки, змоченої в теплійводі з додаванням м’якого за‐собу для чищення.1. Встановіть максимальну тем‐пературу для функції: .Час: 1 год.2. Встановіть максимальну тем‐пературу для функції: .Час: 15 хв.3. Встановіть максимальну тем‐пературу для функції: .Час: 15 хв.Вимкніть духову шафу й зачекайте, доки вона охолоне. Вставте аксесуари й знімні опори поличок у духовушафу.

7. ЩОДЕННЕ ВИКОРИСТАННЯ

ПОПЕРЕДЖЕННЯ! Див. розділи з інформацією щодо техніки безпеки. УКРАЇНСЬКА 3637.1 Налаштування: Функція

Крок 1 Поверніть перемикач функцій нагрі‐ вання, щоб обрати функцію нагріван‐

Крок 2 Поверніть ручку управління, щоб об‐ рати температуру. Крок 3 Після завершення готування повер‐ ніть ручки перемикання у положення «вимкнено», щоб вимкнути духову

Духова шафа вимкнена.

Для одночасного випікання на двох рівнях полиць і підсушу‐ вання продуктів. Встановіть температуру на 20–40 °C нижче, ніж для Тра‐ диційне готування. Волога конвекція Цю функцію призначено для заощадження енергії під час готування. Під час викори‐ стання цієї функції температу‐ ра в камері може відрізнятися від встановленої. Потужність нагріву можна зменшити. Для додаткової інформації див. розділ «Щоденне кори‐ стування», Примітки до: Вол‐ ога конвекція. Нижній нагрів Випікання тортів із хрусткою основою та консервування

Смаження або смаження та випікання за однакової темпе‐ ратури на декількох рівнях по‐ лиць без змішування запахів. Функція нагрі‐

Турбо-гриль Для смаження великих шмат‐ ків м’яса чи домашньої птиці з кістками на одному рівні поли‐ ці. Приготування запіканок і зарум'янювання. Розморожування Розморожування продуктів (овочів і фруктів). Час розмо‐ рожування залежить від кіль‐ кості та розміру заморожених

Традиційне готу‐ вання / Чищення

Випікання та смаження на од‐ ному рівні полиці. Див. розділ «Догляд та чист‐ ка» для отримання додаткової інформації про: Очищення во‐

Для готування на грилі тонких смужок продуктів, а також для смаження хліба.

7.3 Примітки до: Волога конвекція

Ця функція використовувалася для забезпечення відповідності класу енергоефективності та вимогам екодизайну, згідно з положеннями стандартів EU 65/2014 і EU 66/2014. Випробування відповідно до вимог стандарту EN 60350-1. Під час приготування дверцята духової шафи мають бути зачинені, аби процедура не була перервана, а також для забезпечення максимальної енергоефективності духової шафи. Інструкції щодо приготування дивіться в розділі «Поради й рекомендації», Волога конвекція. Для ознайомлення із загальними рекомендаціями щодо енергозбереження дивіться розділ «Енергоефективність», пункт «Енергозбереження». 364 УКРАЇНСЬКА8. ФУНКЦІЇ ГОДИННИКА

8.1 Функції годинника

Функція годинника Застосування

Встановлення, зміна і перевірка часу доби.

Встановлення тривалості роботи духової шафи.

Налаштування часу зворотного відліку. Ця функція не впливає на ро‐ боту духовки. Цю функцію можна налаштовувати у будь-який час, на‐ віть коли духова шафа вимкнена.

8.2 Налаштування: Функції годинника

Налаштування: Час доби — блимає, коли духова шафа під'єднується до електромережі, у разі вимкнення живлення та коли тай‐ мер не встановлено. , — натисніть, щоби встановити час. Приблизно через 5 секунд блимання припиниться, а на дисплеї відобразиться час. Як змінити: Час доби Крок 1 — натискайте декілька разів, щоби змінити поточний час доби. — почне блимати. Крок 2 , — натисніть, щоби встановити час. Приблизно через 5 секунд блимання припиниться, а на дисплеї відобразиться час. Налаштування: Тривалість Крок 1 Установіть функцію духової шафи й температуру. Крок 2 — натискайте кілька разів. — почне блимати. Крок 3 , — натисніть, щоби встановити тривалість. На дисплеї відображається: . — блимає після завершення встановленого часу. Лунає звуковий сигнал, і духова шафа вимикається. Крок 4 Натисніть будь-яку кнопку, щоби вимкнути звуковий сигнал. Крок 5 Поверніть перемикачі в положення «Вимкнено». УКРАЇНСЬКА 365Налаштування: Таймер Крок 1 — натискайте кілька разів. — почне блимати. Крок 2 , — натисніть, щоби встановити час. Функція запускається автоматично через 5 секунд. Після закінчення встановленого часу лунає сигнал. Крок 3 Натисніть будь-яку кнопку, щоби вимкнути звуковий сигнал. Крок 4 Поверніть перемикачі в положення «Вимкнено». Скасування: Функції годинника Крок 1 — натискайте декілька разів, доки не почне блимати символ функції годинника. Крок 2 Натисніть і утримуйте: . Функцію годинника буде вимкнено через декілька секунд.

9. ВИКОРИСТАННЯ ПРИЛАДДЯ

ПОПЕРЕДЖЕННЯ! Див. розділи з інформацією щодо техніки безпеки.

9.1 Встановлення аксесуарів

Невелика заглибина вгорі покращує безпеку. Крім того, заглибини запобігають перекиданню. Високий обідок навкруги полички не дає посуду зісковзнути з

Просуньте решітку між напрямними планками опорних рейок і переконайтеся, що її ніжки спрямовано донизу. 366 УКРАЇНСЬКАЛист для випікання / Глибока сковорідка: Просуньте деко між напрямними планками опо‐ рних рейок. Решітка, Лист для випікання / Глибока ско‐

Поставте деко між напрямними на опорній ре‐ йці, а комбіновану решітку на напрямні — звер‐

9.2 Використання телескопічних

Телескопічні спрямовувачі можна встановлювати на кожному рівні. Переконайтеся, що дві телескопічні напрямні знаходяться на одному рівні. Не змащуйте телескопічні спрямовувачі. Перш ніж зачинити дверцята духовки, переконайтеся в тому, що телескопічні спрямовувачі повністю зайшли всередину духової шафи. Крок 1 Встановіть телескопічні напрямні на опори поличок. Крок 2 Переконайтеся, що кінець телеско‐ пічної напрямної (A) спрямований

УКРАЇНСЬКА 36710. ДОДАТКОВІ ФУНКЦІЇ

10.1 Охолоджувальний

Під час роботи духової шафи охолоджувальний вентилятор автоматично вмикається для підтримки поверхонь духової шафи прохолодними. Якщо вимкнути духову шафу, вентилятор продовжуватиме працювати, доки духова шафа не охолоне.

10.2 Запобіжний термостат

Неправильна робота духової шафи чи пошкоджені компоненти можуть спричинити небезпечне перегрівання. Щоб запобігти цьому, духова шафа обладнана термостатом, який припиняє подачу живлення. Духова шафа вмикається автоматично, коли температура знизиться.

11. ПОРАДИ І РЕКОМЕНДАЦІЇ

Див. розділи з інформацією щодо техніки безпеки.

11.1 Рекомендації щодо

приготування Духова шафа має чотири положення для встановлення поличок. Нумерація рівнів починається з днища духової шафи. Ваша духова шафа може випікати або смажити інакше, ніж попередня духова

Випікання тортів Не відкривайте дверцята духової шафи, доки не сплине 3/4 встановленого часу

Якщо ви використовуєте два дека для випічки одночасно, між ними треба залишити один порожній рівень. Приготування м'яса та риби Для дуже жирних страв використовуйте глибоке деко, щоби запобігти утворенню стійких плям у духовій шафі. Зачекайте приблизно 15 хвилин, перш ніж нарізати м'ясо, щоби запобігти витіканню

Додайте трохи води у глибоке деко, щоби уникнути утворення надмірної кількості диму в духовій шафі під час смаження. Щоб уникнути конденсації диму, додавайте воду одразу як вона висохне. Тривалість приготування Тривалість приготування залежить від типу страви, її консистенції та об'єму. Якщо ви тільки почали користуватися приладом, ми рекомендуємо слідкувати за ефективністю готування. Знайдіть найкращі налаштування (налаштування підігріву, тривалість готування тощо) для вашого посуду, рецепти та кількість посуду, коли ви користуєтеся цим

11.2 Волога конвекція - рекомендовані аксесуари

Використовуйте темні матові форми та посуд. Вони краще поглинають тепло, ніж світлий колір та блискучий посуд. 368 УКРАЇНСЬКАДеко для піци Деко для випікання

Форма для пирога Темне, матове діаметр 28 см Темне, матове діаметр 26 см

діаметр 8 см, ви‐ сота 5 см Темне, матове діаметр 28 см

11.3 Волога конвекція

Для отримання найкращих результатів дотримуйтеся рекомендацій, зазначених у таблиці нижче. (°C) (хв.) Солодкі булочки, 12

деко для випікання або гли‐ бока жаровня 180 2 35 - 40 Булочки, 9 шт. деко для випікання або гли‐ бока жаровня 180 2 35 - 40 Піца, заморожена, 0,35 кг решітка 220 2 35 - 40 Рулет з джемом деко для випікання або гли‐ бока жаровня 170 2 30 - 40 Брауні деко для випікання або гли‐ бока жаровня 180 2 30 - 40 Суфле, 6 шт. керамічні формочки на ре‐

200 3 30 - 40 Бісквітні коржі форма для коржа на решітці 170 2 20 - 30 Сендвіч «Вікторія» форма для випікання на ре‐

деко для випікання або гли‐ бока жаровня 180 3 35 - 45 Ціла рибина, 0,2 кг деко для випікання або гли‐ бока жаровня 180 3 35 - 45 Рибне філе, 0,3 кг деко для піци на решітці 180 3 35 - 45 Варене м’ясо, 0,25 кг деко для випікання або гли‐ бока жаровня 200 3 40 - 50 Шашлик, 0,5 кг деко для випікання або гли‐ бока жаровня 200 3 25 - 35 УКРАЇНСЬКА 369(°C) (хв.) Печиво, 16 шт. деко для випікання або гли‐ бока жаровня 180 2 20 - 30 Макаруни, 20 шт. деко для випікання або гли‐ бока жаровня 180 2 40 - 45 Кекс, 12 шт. деко для випікання або гли‐ бока жаровня 170 2 30 - 40 Солона випічка, 16

деко для випікання або гли‐ бока жаровня 170 2 35 - 45 Печиво з пісочного ті‐ ста, 20 шт. деко для випікання або гли‐ бока жаровня 150 2 40 - 50 Тарталетки, 8 шт. деко для випікання або гли‐ бока жаровня 170 2 20 - 30 Овочі, варені, 0,4 кг деко для випікання або гли‐ бока жаровня 180 3 35 - 40 Вегетаріанський ом‐

деко для піци на решітці 200 3 30 - 45 Середземноморські овочі, 0,7 кг деко для випікання або гли‐ бока жаровня 180 4 35 - 40

дослідницьких установ Тестування відповідно до стандарту IEC 60350-1. (°C) (хв) Маленькі ті‐ стечка, 20 штук на де‐

1 170 80 - 120 - Бісквіт, фор‐ ма для тор‐ та Ø26 cm Традиційне го‐

2 170 35 - 45 - Пісочні хлі‐

3 150 20 - 35 Попередньо розігрій‐ те духову шафу про‐ тягом 10 хвилин. 370 УКРАЇНСЬКА(°C) (хв) Тост, 4– 6 штук Гриль Комбінова‐

3 макс. 2–4 хвилини на одній стороні, 2– 3 хвилини на дру‐ гій стороні Попередньо розігрій‐ те духову шафу про‐ тягом 3 хвилин.

6 штук, 0,6 кг Гриль Комбінова‐

3 макс. 20 - 30 Установіть комбіно‐ вану решітку на тре‐ тій рівень, а піддон для збирання жиру — на другий рівень ду‐ хової шафи. Коли пройде половину ча‐ су приготування, пе‐ реверніть страву на другий бік. Попередньо розігрій‐ те духову шафу про‐ тягом 3 хвилин.

12. ДОГЛЯД І ОЧИЩЕННЯ

ПОПЕРЕДЖЕННЯ! Див. розділи з інформацією щодо техніки безпеки.

12.1 Примітки щодо чищення

Очистьте лицьову панель духової шафи за допомогою м’якої ганчірки, змоченої в теп‐ лій воді з додаванням м'якого засобу для чищення. Очистіть і перевірте ущільнювач дверцят навколо рами камери духовки. Металеві поверхні слід чистити за допомогою розчину для чищення. Використовуйте неагресивний засіб для чищення плям. Щоденне кори‐

Очищуйте камеру духової шафи після кожного використання. Накопичення жиру й ін‐ ших залишків їжі може спричинити загоряння. Всередині духової шафи або на скляній панелі дверцят може утворюватися конденсат. Щоб зменшити конденсацію, перед приготуванням страви дайте приладові попрацюва‐ ти протягом 10 хвилин. Не залишайте готові страви у духовій шафі довше 20 хвилин. Протирайте внутрішню камеру м’якою тканиною після кожного використання.

Після кожного використання мийте та просушуйте всі аксесуари. Використовуйте м’яку ганчірку, змочену в теплій воді з додаванням неагресивного засобу для очищення. Не мийте аксесуари у посудомийній машині. Аксесуари з антипригарним покриттям забороняється мити з використанням агресив‐ них засобів чи гострих предметів. УКРАЇНСЬКА 37112.2 Як зняти: Опорні рейки Для очищення духової шафи вийміть опори поличок. Крок 1 Вимкніть духову шафу й зачекайте, доки вона охолоне. Крок 2 Спочатку потягніть передню части‐ ну опорної рейки від бічної стінки. Крок 3 Потягніть задню частину опорної рейки від бокової стінки та зніміть решітку повністю.

Крок 4 Щоби встановити опори поличок, виконайте наведену вище процеду‐ ру у зворотній послідовності. Стопорні штифти на телескопічних спрямовувачах мають бути спрямо‐ вані вперед.

12.3 Спосіб використання:

Чищення водою Під час цієї процедури чищення з поверхні духової шафи за допомогою вологи усуваються залишковий жир та часточки

Крок 1 Налийте воду у заглибину камери: 150 мл. Крок 2 Установіть функцію: . Крок 3 Виберіть температуру 90°C. Крок 4 Дайте духовій шафі попрацювати 30 хвилин. Крок 5 Вимкніть духову шафу. Крок 6 Зачекайте, доки духова шафа охоло‐ не. Протріть внутрішню камеру м’якою тканиною.

12.4 Як зняти та встановити: Дверцята

Дверцята духової шафи складаються з двох скляних панелей. Для чищення дверцята і внутрішню скляну панель можна зняти. Перш, ніж знімати скляні панелі, прочитайте всю інструкцію «Зняття та встановлення дверцят».

Не використовуйте духову шафу без скляних панелей. Крок 1 Повністю відчиніть дверцята й утри‐ муйте обидві завіси. Крок 2 Підніміть і повністю поверніть важелі на обох шарнірах. 372 УКРАЇНСЬКАКрок 3 Закрийте дверцята духової шафи до першого фіксованого положення (наполовину). Потім підніміть і по‐ тягніть дверцята уперед, виймаючи їх із гнізд. Крок 4 Покладіть дверцята на стійку поверх‐ ню, вкриту м’якою тканиною і вивіль‐ ніть систему блокування для того, щоб витягти внутрішню скляну па‐

Крок 5 Поверніть фіксатори на 90° і вий‐ міть їх із гнізд. Крок 6 Спочатку обережно підніміть і зніміть скляну панель. 90°

Крок 7 Помийте скляні панелі теплою водою з милом. Ретельно витріть скляні панелі. Не слід мити скляні панелі в посудомийній машині. Крок 8 Після очищення встановіть скляну панель і дверцята. При правильному встановленні оздоблення дверц‐ ят чути характерне клацання. Переконайтеся в тому, що ви правильно встанови‐ ли внутрішню скляну панель.

УКРАЇНСЬКА 37312.5 Як замінити: Лампа ПОПЕРЕДЖЕННЯ! Небезпека враження електричним струмом. Лампа може бути гарячою. Перед заміною лампи: Крок 1 Крок 2 Крок 3 Вимкніть духову шафу. Зачекайте, доки духова шафа охолоне. Відключіть духову шафу від елек‐

Покладіть рушник на дно камери духової шафи. Задня лампа Крок 1 Поверніть скляний плафон, щоб зняти його. Крок 2 Очистіть скляний плафон. Крок 3 Замініть лампу відповідною жаростійкою лампою, яка витримує нагрівання до 300 °C. Крок 4 Установіть скляний плафон.

13. УСУНЕННЯ ПРОБЛЕМ

ПОПЕРЕДЖЕННЯ! Див. розділи з інформацією щодо техніки безпеки.

13.1 Дії в разі виникнення

У будь-яких випадках, які не зазначені у цій таблиці, зверніться до авторизованого сервісного центру. Проблема Переконайтеся, що Духова шафа не нагрі‐

Запобіжник перегорів. Проблема Переконайтеся, що Ущільнювач дверцят пошкоджено. Не користуйтеся духо‐ вою шафою. Зверніться до авторизованого сер‐ вісного центру. На дисплеї відобра‐ жається «12:00». Була припинена подача електроенергії. Встано‐ віть час доби Лампа не світиться. Лампочка перегоріла.

13.2 Дані щодо технічного обслуговування

Якщо Ви не можете вирішити проблему самостійно, зверніться до закладу, де Ви придбали прилад, або до авторизованого сервісного центру. Дані, потрібні для сервісного центру, вказані на табличці з технічними даними. Паспортна табличка розташована на передньому краї духової шафи. Не знімайте паспортну табличку з духової шафи. 374 УКРАЇНСЬКАРекомендуємо записати дані тут: Модель (MOD.) ......................................... Код виробу (PNC) ......................................... Серійний номер (S.N.) .........................................

14. ЕНЕРГОЕФЕКТИВНІСТЬ

14.1 Інформація про виріб та Інформаційний листок виробу*

Назва постачальника Electrolux Ідентифікатор моделі EOF3H50BK 944068231 Індекс енергоефективності 95.1 Клас енергоефективності A Споживання енергії при стандартному завантаженні, традицій‐

Споживання енергії при стандартному завантаженні, режим примусового використання вентилятора

Кількість камер 1 Джерело нагрівання Електроенергія Гучність 65 л Тип духової шафи Вбудована духова шафа Маса 29.3 кг *Для Європейського Союзу відповідно до положень ЄС 65/2014 і 66/2014. Для Республіки Білорусь відповідно до СТБ 2478-2017, Додаток Г; СТБ 2477-2017, Додатки А і Б. Для України відповідно до 568/32020. Клас енергетичної ефективності не застосовується для Росії. EN 60350-1 - Електричні побутові прилади для готування їжі — частина 1: Плити, духові шафи, парові ду‐ хові шафи та грилі — способи вимірювання продуктивності.

14.2 Енергозбереження

Духова шафа має функції, що допомагають зберігати електроенергію під час щоденного готування. Переконайтеся у тому, що під час роботи дверцята духової шафи зачинено. Не відкривайте дверцята духової шафи занадто часто під час готування. Підтримуйте чистоту ущільнювача дверцят і переконайтеся, що його належним чином зафіксовано. Користуйтеся металевим посудом для покращення енергозбереження. Коли можливо, не розігрівайте духову шафу перед готуванням. Якщо ви послідовно готуєте кілька страв, зведіть перерви між ними до мінімуму. УКРАЇНСЬКА 375Готування з використанням вентилятора Коли можливо, використовуйте функції готування з вентилятором для збереження електроенергії. Залишкове тепло Якщо тривалість готування перевищує 30 хвилин, опустіть температуру в духовій шафі до мінімуму за 3-10 хвилин до завершення готування. Останні етапи готування страви будуть виконані за рахунок залишкового тепла. Використовуйте залишкове тепло для розігрівання інших страв. Підтримування страви теплою Виберіть найнижчу температуру з можливих, щоб використати залишкове тепло для збереження їжі теплою. Волога конвекція Функція, призначена для збереження енергії під час готування.

15. ОХОРОНА ДОВКІЛЛЯ

Здавайте на повторну переробку матеріали, позначені відповідним символом . Викидайте упаковку у відповідні контейнери для вторинної сировини. Допоможіть захистити навколишнє середовище та здоров’я інших людей і забезпечити вторинну переробку електричних і електронних приладів. Не викидайте прилади, позначені відповідним символом , разом з іншим домашнім сміттям. Поверніть продукт до заводу із вторинної переробки у вашій місцевості або зверніться до місцевих муніципальних органів влади. 376 УКРАЇНСЬКА *867368985-C-482022 electrolux.com
