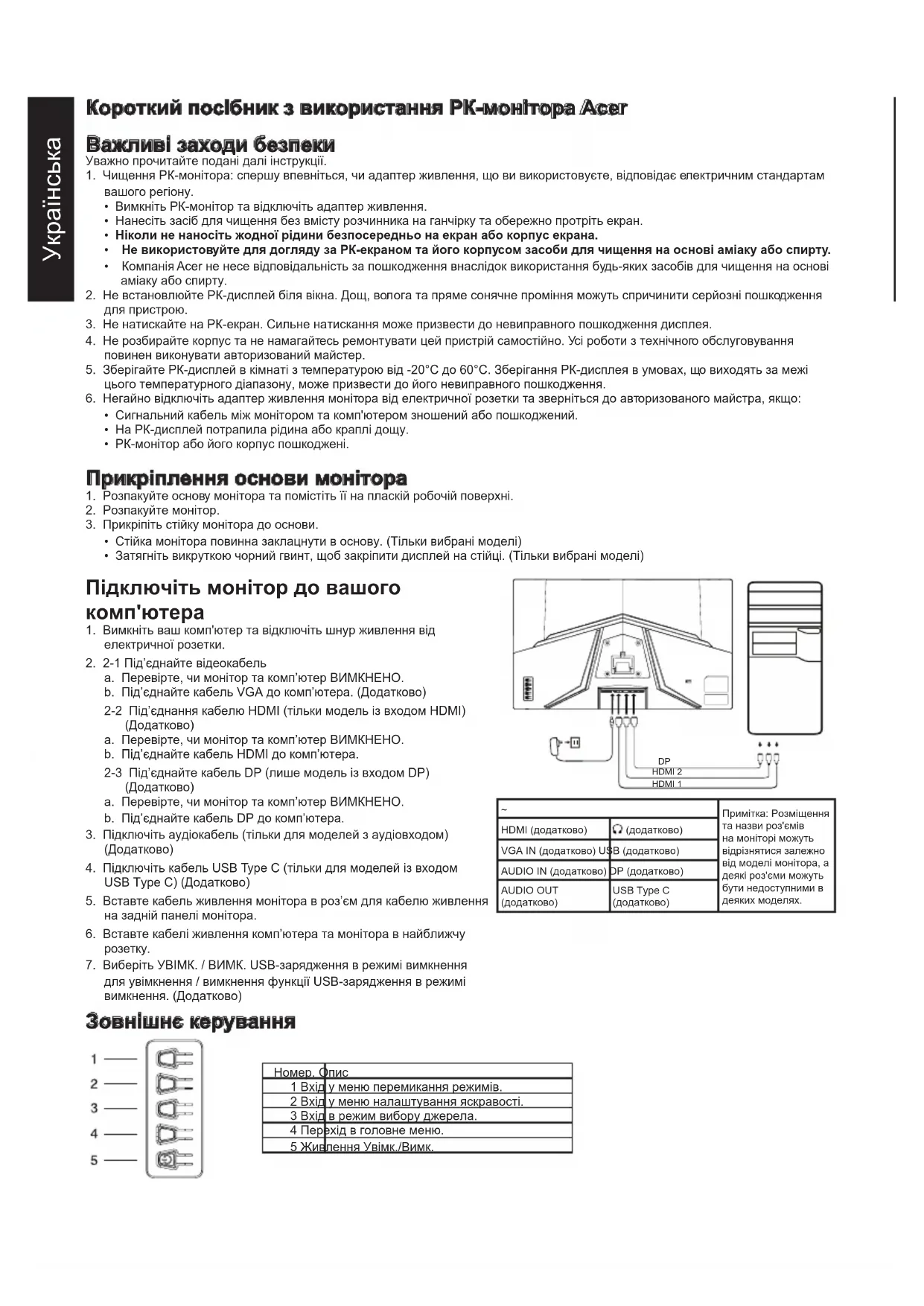

ПОСІБНИК КОРИСТУВАЧА ED320QX ACER

1. Чищення РК-монітора: спершу впевніться, чи адаптер живлення, що ви використовуєте, відповідає електричним стандартам

• Вимкніть РК-монітор та відключіть адаптер живлення.

• Нанесіть засіб для чищення без вмісту розчинника на ганчірку та обережно протріть екран.

• Ніколи не наносіть жодної рідини безпосередньо на екран або корпус екрана.

• Не використовуйте для догляду за РК-екраном та його корпусом засоби для чищення на основі аміаку або спирту.

• Компанія Acer не несе відповідальність за пошкодження внаслідок використання будь-яких засобів для чищення на основі аміаку або спирту.

2. Не встановлюйте РК-дисплей біля вікна. Дощ, волога та пряме сонячне проміння можуть спричинити серйозні пошкодження

3. Не натискайте на РК-екран. Сильне натискання може призвести до невиправного пошкодження дисплея.

4. Не розбирайте корпус та не намагайтесь ремонтувати цей пристрій самостійно. Усі роботи з технічного обслуговування

повинен виконувати авторизований майстер.

5. Зберігайте РК-дисплей в кімнаті з температурою від -20°C до 60°C. Зберігання РК-дисплея в умовах, що виходять за межі

цього температурного діапазону, може призвести до його невиправного пошкодження.

6. Негайно відключіть адаптер живлення монітора від електричної розетки та зверніться до авторизованого майстра, якщо:

• Сигнальний кабель між монітором та комп'ютером зношений або пошкоджений.

• На РК-дисплей потрапила рідина або краплі дощу.

• РК-монітор або його корпус пошкоджені. Прикріплення основи монітора

1. Розпакуйте основу монітора та помістіть її на пласкій робочій поверхні.

2. Розпакуйте монітор.

3. Прикріпіть стійку монітора до основи.

• Стійка монітора повинна заклацнути в основу. (Тільки вибрані моделі)

• Затягніть викруткою чорний гвинт, щоб закріпити дисплей на стійці. (Тільки вибрані моделі) Підключіть монітор до вашого

1. Вимкніть ваш комп'ютер та відключіть шнур живлення від

електричної розетки.

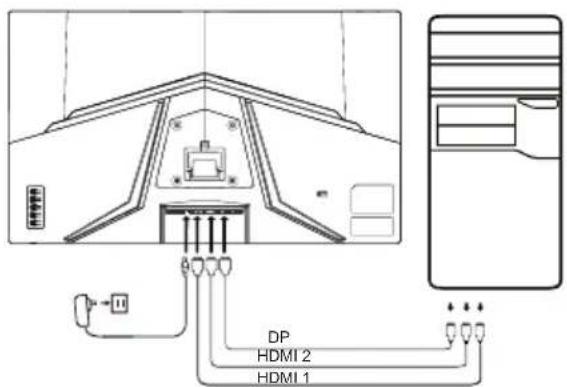

2. 2-1 Під’єднайте відеокабель

a. Перевірте, чи монітор та комп’ютер ВИМКНЕНО. b. Під’єднайте кабель VGA до комп’ютера. (Додатково) 2-2 Під’єднання кабелю HDMI (тільки модель із входом HDMI) (Додатково) a. Перевірте, чи монітор та комп’ютер ВИМКНЕНО. b. Під’єднайте кабель HDMI до комп’ютера. 2-3 Під’єднайте кабель DP (лише модель із входом DP) (Додатково) a. Перевірте, чи монітор та комп’ютер ВИМКНЕНО. b. Під’єднайте кабель DP до комп’ютера.

3. Підключіть аудіокабель (тільки для моделей з аудіовходом)

4. Підключіть кабель USB Type C (тільки для моделей із входом

USB Type C) (Додатково)

5. Вставте кабель живлення монітора в роз’єм для кабелю живлення

на задній панелі монітора.

6. Вставте кабелі живлення комп’ютера та монітора в найближчу

7. Виберіть УВІМК. / ВИМК. USB-зарядження в режимі вимкнення

для увімкнення / вимкнення функції USB-зарядження в режимі вимкнення. (Додатково)

Примітка: Розміщення та назви роз'ємів на моніторі можуть відрізнятися залежно від моделі монітора, а деякі роз'єми можуть бути недоступними в деяких моделях. HDMI (додатково) (додатково) VGA IN (додатково) USB (додатково) AUDIO IN (додатково) DP (додатково) AUDIO OUT (додатково) USB Type C (додатково) Зовнішнє керування Номер. Опис 1 Вхід у меню перемикання режимів. 2 Вхід у меню налаштування яскравості. 3 Вхід в режим вибору джерела. 4 Перехід в головне меню. 5 Живлення Увімк./Вимк.Українська Регулятивні заяви та заяви щодо безпеки Заява FCC Даний пристрій перевірений та визнаний таким, що відповідає обмеженням для цифрових пристроїв класу В, відповідно до Частини 15 Правил FCC. Ці обмеження розроблені з метою забезпечення розумного захисту від шкідливого випромінювання пристрою, якщо він встановлюється в житловій зоні. Цей виріб генерує, використовує та може випромінювати електромагнітні хвилі. Якщо таке обладнання не встановлювати та не використовувати згідно з інструкціями, воно може створювати перешкоди для радіозв’язку. Однак немає гарантії, що такі перешкоди не виникнуть при правильному встановленні. Якщо цей пристрій спричинює перешкоди для радіо- або телепередач (що можна встановити увімкнення та вимкненням цього пристрою), тоді для усунення перешкод рекомендуємо користувачам використати один із таких засобів:

• Змініть напрям або положення приймальної антени.

• Збільшіть відстань між цим пристроєм та приймачем.

• Підключіть шнур живлення пристрою до електричної розетки, що знаходиться в іншому електричному ланцюзі, ніж розетка, до якої підключений приймач.

• Зверніться до продавця або досвідченого радіо/телевізійного техніка за допомогою.

Щоб уникнути пошкодження монітора, не піднімайте монітор за стійку. Примітка: екранований кабель Усі підключення до інших комп'ютерних пристроїв повинне відбуватися за допомогою екранованих кабелів, щоб відповідати вимогам щодо електромагнітної сумісності. Примітка: периферія До цього пристрою можна підключати лише сертифіковані периферійні пристрої (пристрою вводу/виводу, док-станції, принтери тощо), що відповідають обмеженням для пристроїв Класу В. Використання несертифікованих периферійних пристроїв може призводити до появи перешкод для радіо- та телепередач.

Будь-які зміни або модифікації, що не були явно схвалені виробником, можуть призвести до втрати користувачем права використовувати цей пристрій. Умови використання Цей пристрій відповідає вимогам частини 15 правил FCC. Експлуатація можлива за виконання таких двох умов: (1) цей пристрій не повинен створювати шкідливі радіоперешкоди та (2) цей пристрій повинен приймати будь-які перешкоди, включно з перешкодами, що можуть спричиняти небажані операції. Примітка: Користувачам у Канаді Цей цифровий пристрій Класу В відповідає канадським характеристикам ICES-003. Remarque à I'intention des utilisateurs canadiens Cet appareil numrique de la classe B est conforme à la norme NMB-003 du Canada Пояснювальна примітка до «Вимог щодо належної переробки та утилізації використаного електричного та електронного обладнання». З метою плекання та захисту нашої планети, коли у вашого пристрою вичерпається термін експлуатації або він не буде вам більше потрібен, будь ласка, дотримуйтесь національного законодавства та приписів щодо переробки електричних та електронних пристроїв та переробляйте їх у місцевих виробників, що мають для цього відповідні засоби. Утилізація використаного обладнання користувачами з ЄС Цей значок на виробі або на упакуванні вказує, що цей виріб забороняється утилізувати разом з іншим побутовим сміттям. Під час утилізації використаних пристроїв ви повинні принести на збірний пункт, що займається переробкою використаного електричного та електронного обладнання. Роздільний збір та утилізація використаних пристроїв допомагає зберегти природні ресурси та дозволяє переробити їх у безпечний для здоров'я людей та довкілля спосіб. За детальною інформацією щодо пунктів збору та переробки використаних виробів звертайтесь у ваше місцеве муніципальне управління, в службу з утилізації побутових відходів або в магазин, де був придбаний даний виріб. Декларація щодо відповідності нормативам ЄС Цим компанія Acer заявляє, що цей РК-монітор відповідає основним вимогам та іншим відповідним положенням Директиви з електромагнітної сумісності 2014/30/EU, Директиви з низьковольтного електрообладнання 2014/35/EU, Директиви RoHS 2011/65/EU з обмеження використання деяких небезпечних речовин та Директиви 2009/125/EC з метою створення основи для встановлення вимог до екодизайну продукції, що використовує електроенергію. Монітор Acer призначений для відображення відео та візуальної інформації з електронних пристроїв.Українська ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Система приводу Кольоровий TFT РК-дисплей Розмір 31,5" (80 см) Крок пікселя 0,364 мм (Г) x 0,364 мм (В) Яскравість 300 кд/м

Контрастність 100 000 000:1 макс. (ACM) Кут огляду 178° (Г) 178° (В) (CR=10) Час відгуку 1 мс (VRB) Тип панелі VA Частота по горизонталі HDMI: 31,469 - 291,309 кГц DP: 31,469 - 291,309 кГц Частота по вертикалі HDMI: 48 - 240 Гц DP: 48 - 240 Гц Відображувані кольори 16,7 млн. кольорів Синхросигнал HDMI: 594,270 MГц DP: 594,270 MГц Максимальна роздільна здатність HDMI: 1920×1080 @ 240 Гц DP: 1920×1080 @ 240 Гц Стандарт Plug & Play VESA DDCCI/DDC2B Енергоспоживання Робочий режим 32 Вт (типово) Режим сну 0,5 Вт (типово) Режим вимкнення 0,3 Вт (типово) Вхідний роз’єм HDMI (тільки для моделей із входом HDMI) x 2 (Додатково) DP (лише модель із входом DP) (Додатково) Вхідний відеосигнал HDMI (лише модель із входом HDMI) DP (лише модель із входом DP) (Додатково) Динаміки 2 Вт x 2 (тільки для моделей з аудіовходом) (Додатково) Максимальний розмір екрана По горизонталі: 698 мм По вертикалі: 393 мм Джерело живлення ВХІД: 100-240 В~ 50/60 Гц Умови довкілля Температура експлуатації: від 0° до 40°C Температура зберігання: від -20° до 60°C Відносна вологість повітря під час експлуатації: від 20% до 80% Розміри 709,4 (Ш) x 513,9 (В) x 199,1 (Г) мм Маса (нетто) 4,9 кг (нетто) Механічні характеристики Нахил: від -5 до +20° Обертання: Ні Регулювання висоти: Ні Колонка: Ні Знімна підставка ніжки: Так Зовнішні засоби керування Перемикач/кнопки Гаряча клавіша 1 Гаряча клавіша 2 Гаряча клавіша 3 Гаряча клавіша 4 Кнопка живлення

Контрастність Синє світло Підсилення чорного ACM Суперрізкість

Режим sRGB Режим відтінків сірого Відтінок 6 осей Насичення 6 осей

Адаптивна синхронізація Частота оновлення VRB

Автоматичний вибір джерела Формат DP Призначення гарячих клавіш Широкий режим DDC/CI Рівень чорного HDMI Режим швидкого запуску
