ED320QX - Monitor ACER - Tasuta kasutusjuhend

Toote tüüp	LCD monitor
Ekraani suurus	31,5" (80 cm)
Maksimaalne eraldusvõime	1920 x 1080 @ 240 Hz
Heledus	300 cd/m² (tüüpiline)
Kontrastsus	100 000 000:1 max. (ACM)
Reageerimisaeg	1 ms (VRB)
Vaatenurk	178° (H) / 178° (V) (CR=10)
Paneeli tüüp	VA
Horisontaalne sagedus	HDMI/DP: 31,469 - 291,309 kHz
Vertikaalne sagedus	HDMI/DP: 48 - 240 Hz
Elektritarbimine (sisselülitatud)	32 W (tüüpiline)
Elektritarbimine (ooterežiim)	0,5 W (tüüpiline)
Sisendiühendused	HDMI x2, DP (valikuline)
Sisseehitatud kõlarid	2 W x 2 (valikuline)
Mõõtmed (L x S x K)	709,4 x 513,9 x 199,1 mm
Netokaal	4,9 kg
Kallutamine	-5° kuni +20°
Eemaldatav jalg	Jah
Toide	100-240 V ~ 50/60 Hz
Soovitatav puhastamine	Pehme lapp, lahustivaba puhastusvahend, vältige ammoniaaki/alkoholi
Töötemperatuur	0 kuni 40 °C
Ladustamistemperatuur	-20 kuni 60 °C

Korduma kippuvad küsimused - ED320QX ACER

Kuidas puhastada Acer ED320QX monitori ekraani?

Lülitage monitor välja ja ühendage adapter lahti. Kasutage pehmet lappi, mis on kergelt niisutatud lahustivaba puhastuslahusega. Ärge kunagi pihustage vedelikku otse ekraanile. Vältige ammoniaagi või alkoholiga puhastusvahendeid.

Milliseid kaableid saan kasutada arvuti ühendamiseks?

Monitor toetab VGA, HDMI, DisplayPort ja USB Type-C ühendusi (mudelist olenevalt). Veenduge, et monitor ja arvuti on enne kaablite ühendamist välja lülitatud.

Kuidas reguleerida heledust ja kontrasti?

Kasutage monitoril asuvaid väliseid nuppe. Vajutage menüü nuppu (nupp 4), et avada OSD, seejärel navigeerige heleduse ja kontrasti sätete juurde. Võite kasutada ka spetsiaalseid otseteid (nupp 2 heleduse jaoks).

Mida teha, kui ekraan ei lülitu sisse?

Kontrollige, et toitekaabel on korralikult monitori ja pistikupessa ühendatud. Veenduge, et monitori toitenupp on sisse lülitatud. Proovige teist pistikupesa või toitekaablit. Kui probleem püsib, võtke ühendust volitatud tehnikuga.

Milline on elektritarbimine ooterežiimil?

Ooterežiimil tarbib monitor tavaliselt 0,5 W. Väljalülitatud režiimil on tarbimine 0,3 W. Energia säästmiseks ühendage adapter lahti, kui te monitori pikka aega ei kasuta.

Kas saan monitori seinale kinnitada?

Jah, monitor ühildub VESA standardiga. Eemaldage eemaldatav jalg ja kinnitage sobiv seinakinnitus. Järgige tootja juhiseid, et vältida kahjustusi.

Kuidas aktiveerida energiasäästurežiim?

Monitor lülitub automaatselt ooterežiimi, kui signaali ei tuvastata. Saate ka ooterežiimi viivitust reguleerida OSD menüüs parameetri OSD viivitus kaudu või konfigureerida oma arvuti toitehalduse sätteid.

Kas monitor ühildub HDMI 2.0-ga?

Jah, monitori HDMI pordid toetavad maksimaalset eraldusvõimet 1920x1080 @ 240 Hz, mis vastab HDMI 2.0 spetsifikatsioonidele. Parimate tulemuste saavutamiseks kasutage kiiret HDMI-kaablit.

Kuidas oma monitori eluea lõppedes ringlusse võtta?

Ärge visake monitori olmejäätmete hulka. Viige see volitatud kogumispunkti elektri- ja elektroonikaseadmete ringlussevõtuks. Järgige kohalikke eeskirju (WEEE direktiiv). Lisateabe saamiseks võtke ühendust oma kohaliku omavalitsuse või poega, kust selle ostsite.

Mida teha surnud või defektsete pikslite korral?

Mõned defektsed piksleid on normaalsed ja ei mõjuta garantiid. Kui surnud pikslite arv on liiga suur, võtke ühendust Aceri klienditeenindusega. Vältige survestamist ekraanile, kuna see võib probleemi süvendada.

KASUTUSJUHEND ED320QX ACER

Märkus varjestatud kaablite kohta

Kõik ühendused teiste arvutiseadmetega tuleb teha varjestatud kaablitega, et tagada vastavus EMC eeskirjadele.

Lugege järgmised ohutusalased juhised hoolikalt läbi.

1. LCD-ekraani puhastamine: esmalt veenduge, et kasutatav toiteadapter vastaks teie piirkonna elektrilistele standarditele.

Lülitage LCD-monitor välja ja eemaldage toiteadapter pistikupesast. - Pritsige lahustita puhastusainet riidelapile ja pühkige õrnalt ekraani. Kunagi ärge pritsige vedelikku otse ekraanile või selle korpusele. - Ärge kasutage LCD-monitori või selle korpuse puhastamiseks ammoniaagi- või alkoholipõhiseid puhastusaineid. - Acer ei võta mingit vastutust kahjustuste eest, mille on põhjustanud mistahes liiki ammoniaagi- või alkoholipõhised puhastusained.

1. Ärge paigutage LCD-monitori akna lähedale. Seadme jätmine vihma, niiskuse või otsese päikesekiirguse kätte võib seda tõsiselt kahjustada.
2. Ärge vajutage LCD-ekraani. Ekraani tugev vajutamine võib sellele tekitada püsivaid kahjustusi.
3. Ärge eemaldage korpust ega proovige seadet ise parandada. Kogu hoolduse peaks sooritama volitatud tehnik.
4. Hoidke LCD-ekraani ruumis, kus temperatuur jääb vahemikku -20°C kuni 60°C (-4°F kuni 140°F). LCD-ekraan võib saada püsivaid kahjustusi, kui seda hoitakse nimetatud vahemikust erineva temperatuuriga kohas.
5. Eemaldage kuvari toiteadapter kohe pistikupesast ja pöörduge volitatud tehniku poole, kui:
6. Monitori ja arvuti vaheline signaalikaabel on kulunud või kahjustatud, LCD-ekraanile on sattunud vett või ekraan on jäänud vihma kätte,
7. LCD-monitor või selle korpus on kahjustatud.

Monitori kinnitamine alusele

1. Võtke monitori alus pakendist välja ja paigutage alus siledale tööpinnale.
2. Võtke monitor pakendist välja.
3. Kinnitage monitori tugijalg aluse külge.

Veenduge, et monitori tugijalg klõpsaks aluse külge kinni. (Ainult valitud mudelite korral) - Kasutage kruvikeerajat monitori kinnitamiseks tugijala külge musta värvi kruviga. (Ainult valitud mudelite korral)

Monitori ühendamine arvutiga

1. Lülitage arvuti välja ja eemaldage toitejuhe pistikupesast.
2. 2-1 Videokaabli ühendamine

a. Veenduge, et nii monitori kui ka arvuti toide oleks välja lülitatud. b. Ühendage VGA-kaabel arvutiga. (Valikuline)

2-2 Ühendage HDMI-kaabel (ainult HDMI-sisendiga mudelitel) (Valikuline)

a. Veenduge, et nii monitori kui ka arvuti toide oleks välja lülitatud. b. Ühendage HDMI-kaabel arvutiga.

2-3 Ühendage DP-kaabel (ainult DP-sisendiga mudel, valikuline) a. Veenduge, et nii monitori kui ka arvuti toide oleks välja lülitatud. b. Ühendage DP-kaabel arvutiga.

1. Helikaabli ühendamine (ainult helisisendiga mudelid, valikuline mudel)
2. Ühendage USB, tüüp C kaabel (ainult USB, tüüp C sisendiga mudel) (Valikuline)
3. Sisestage monitori toitekaabel monitori taga olevasse toitepessa.
4. Ühendage arvuti toitekaabel ja monitori toitekaabel lähedalasuvasse pistikupessa.
5. USB laadimisfunktsiooni aktiveerimiseks/inaktiveerimiseks valige USB laadimise toite väljalülitamine SISSE/VÄLJA. (Valikuline)

~		Märkus: Monitori pesade asukohad ja nimièd vöivad erineda sõltuvalt monitori mudelist ja mònes mudelis pole mòned pesad saadaval.
HDMI (valikuline)	Ω (valikuline)
VGA IN (valikuline) USB	(valikuline)
AUDIO IN (valikuline) DP	(valikuline)
AUDIO OUT (valikuline)	USB Type C (valikuline)

Välised juhtseadised

Nr Kirjeldus

1 Sisenge režimi ümberlulitamise menüsse.

2 Heleduse hãålestamise menüsse sisenemine.

3 Alikarežimi sisenemine.

4 Pohimenüsse sisenemine.

5 Tõide sisse/välia.

Normatiivsed ja ohutuseeskirjad

FCC-avaldus

Seda toodet on testitud ja leitud, et see seade vastab FCC-reeglite 15. osa B-klassi digiseadme piirnormidele. Vastavad piirnormid on koostatud, et pakkuda kodupaigaldiste jaoks mõistlikku kaitset kahjulike häirete eest. See seade genereerib, kasutab ja võib kiirata raadiosageduslikku energiat ning kui seade pole paigaldatud ega seda ei kasutata vastavalt juhistele, võib see põhjustada raadiosidehäireid.

Siiski pole mingit garantiid, et ka asjakohasel paigaldusel häireid ei tekiks. Kui seade põhjustab raadio- või televisioonivastuvõttu kahjustavaid häireid (mida saab tuvastada seadet sisse/välja lülitades), võib kasutaja häirete kõrvaldamiseks proovida ühte või mitut järgmist viisi:

• Muutke vastuvõtuantenni suunda või asendit.
• Suurendage seadme kaugust vastuvõtjast.
• Ühendage seadme toitejuhe pistikupessa, mis pole vastuvõtjaga samas elektriahelas. Vajaduse korral pöörduge abi saamiseks müüja või kogenud raadio-/TV-tehniku poole.

Märkus

Monitori kahjustamise vältimiseks ärge tõstke monitori tugijalast.

Märkus: varjestatud kaabel

Elektromagnetilise ühilduvuse eeskirjadele vastavuse tagamiseks peaksid ühendused teiste seadmetega tegema varjestatud kaablitega.

Markus: välisseadmed

Selle seadmega võib ühendada vaid neid välisseadmeid (sisend-väljundseadmed, terminalid, printerid jms), mis vastavad B-klassi piirnõuetele. Sertimata välisseadmete kasutamine võib põhjustada raadio ja televisiooni vastuvõtuhäireid.

Markus

Mistahes muudatus või konstruktsiooni muutmine, mida tootja pole selgesõnaliselt heaks kiitnud, võib tühistada seadme kasutusvolitused.

Töötingimused

See seade vastab FCC eeskirjade 15. osa reeglitele. Kasutamisel kehtivad kaks järgmist tingimust: (1) see seade ei tohi põhjustada kahjulikke häireid, ja (2) see seade peab taluma kõiki vastuvõetud häireid, k.a häireid, mis võivad põhjustada soovimatuid toiminguid.

Markus: Kanada kasutajatele

See B-klassi digiseade vastab Kanada standardi ICES-003 nõuetele.

Selgitav märkus "Töökõlbmatute elektriliste ja elektrooniliste seadmete taaskasutuse ja kasutusest kõrvaldamise eeskirjade" kohta

Meie planeedi eest hoolitsemiseks ja kaitseks järgige pärast toote töökõlbmatuks muutumist või pärast toote tööea aegumist elektriliste ja elektrooniliste jäätmete käitlemisel kehtivaid riiklikke seadusi ja eeskirju ning viige need ringlusseandmiseks kohalikesse tunnustatud jäätmekäitlusjaamadesse.

EL-is kodus kasutatavate seadmete kasutusest kõrvaldamine

See sümbol tootel või toote pakendil tähendab, et seadet ei tohi kasutusest kõrvaldamiseks visata olmejäätmete hulka. Olete kohustatud kasutatud elektrilised ja elektroonilised seadmed viima kasutusest kõrvaldamiseks jäätmekäitlusjaama. Kasutusest kõrvaldatud seadmete eraldi kogumine ja ümbertöötlemine aitab säilitada loodusressursse ja tagab, et neid käideldakse viisil, mis ei ole ohtlik inimeste tervisele ja keskkonnale. Kasutatud seadmete jäätmekäitlusjaamade kohta lisateabe saamiseks pöörduge kohaliku omavalitsuse, majapidamisjäätmete käitlusjaama või kauplusesse, kust toote ostsite.

CE-märgis ja vastavusdeklaratsioon

Acer Inc kinnitab käesolevaga, et see LCD-monitor vastab elektromagnetilise ühilduvuse direktiivi 2014/30/EL, madalpinge direktiivi 2014/35/EL, RoHS direktiivi 2011/65/EL põhinõuetele ja muude asjakohaste sätete nõuetele ning direktiivi 2009/125/EK nõuetele, mis käsitleb energiamõjuga toodete ökodisaini raamistiku nõuete kehtestamist.

LCD-panel	Juhtsüsteem Värviline TFI	LCD-monitor
	Suurus 31,5 tonli (80 cm)
	Pikslisamm 0,364 mm (H) × 0,364 mm (V)
	Heledus 300 cd/m	2 (tūūpiline)
	Kontrastus Max 1000000	00:1 (ACM)
	Vaatenurk 178° (H) 178° (V) (CR = 10)
	Reaktsooniaeg 1 ms (VRB)
	Paneeli tūp VA
	Horisontaalsagedus	HDMI: 31,469 - 291,309 KHzDP: 31,469 - 291,309 KHz
	Vertikaalsagedus	HDMI: 48-240 HzDP: 48-240 Hz
Värvitäpsus 16,7 millionit värvi
Punkti taktsagedus		HDMI: 594,270 MHzDP: 594,270 MHz
Max eraldusvöime		HDMI: 1920×1080, 240 Hz juuresDP: 1920×1080, 240 Hz juures
Automaatelt hämäestuv VESA DDCCI / DDC2B
Energiarve	Tööržiimis 32 W (tūūpiline)
	Puhkerežiimis 0,5 W (tūūpiline)
	Väljalūlītatuna 0,3 W (tūūpiline)
Sisendpistik		HDMI (ainult HDMI-sisendiga mudelitet) x 2 (valikuline)DP (ainult DP-sisendiga mudelitet) (valikuline)
Video sisendsignaal		HDMI (ainult HDMI-sisendiga mudelitet)DP (ainult DP-sisendiga mudelitet) (valikuline)
Kōlarid 2 W x 2 (ainult hellisisendiga mudelitet) (valikuline)
Ekraani maksimaïsald mõötmed		Horisontaalne: 698 mmVertikaalne: 393 mm
Toiteallikas SISEND: 100-240 V, vahelduvvool, sagedus 50/60 Hz
Umbritseva keskkonna tingimused		Töötemperatuur: 0° kuni 40°CHoistamise temperatuur: -20° kuni 60°CSuhteline niiskus: 20% kuni 80%
Mõötmed		709,4 (L) x 513,9 (K) x 199,1 (S) mm
Mass (neto)		4,9 kg (neto)
Mehmanismi andmed		Kallutamine: -5° kuni +20°Põöramine: EIKörguse reguleerimine: EITelje ümber põöramine: EIEemaldatv tugjalg: Jah
Välised juhtseadised	Lūliti/nupud	Kūrklahv 1Kūrklahv 2Toitenupp
		Kūrklahv 3
	Funktsionid	HeledusAimPoint-sihikKeelEkranailekuvatava teate kestusLübpaistvusEkranaikuva lukkSisendAllika automaatvalimineDP vaade
		Kūrklahv 3
		RežimidKūrklahv määramineLai (dūn.) režimDDC/CI
		6-komponendiline värvitoonHDMI musta taseKūrkäivitusrežimTeaveLähtesta kõik sätted
		HelitugevusVeigistatudHelimoonutusedAdaptivne sūnkroonimineVärskendussageduse värtusVRB
Tehnilised andmed erinevad mudeliti ja/vöi piirkonniti.

Aceri toote kasutusjuhend ja muud dokumendid on saadaval Aceri ametlikul veebisaidil.

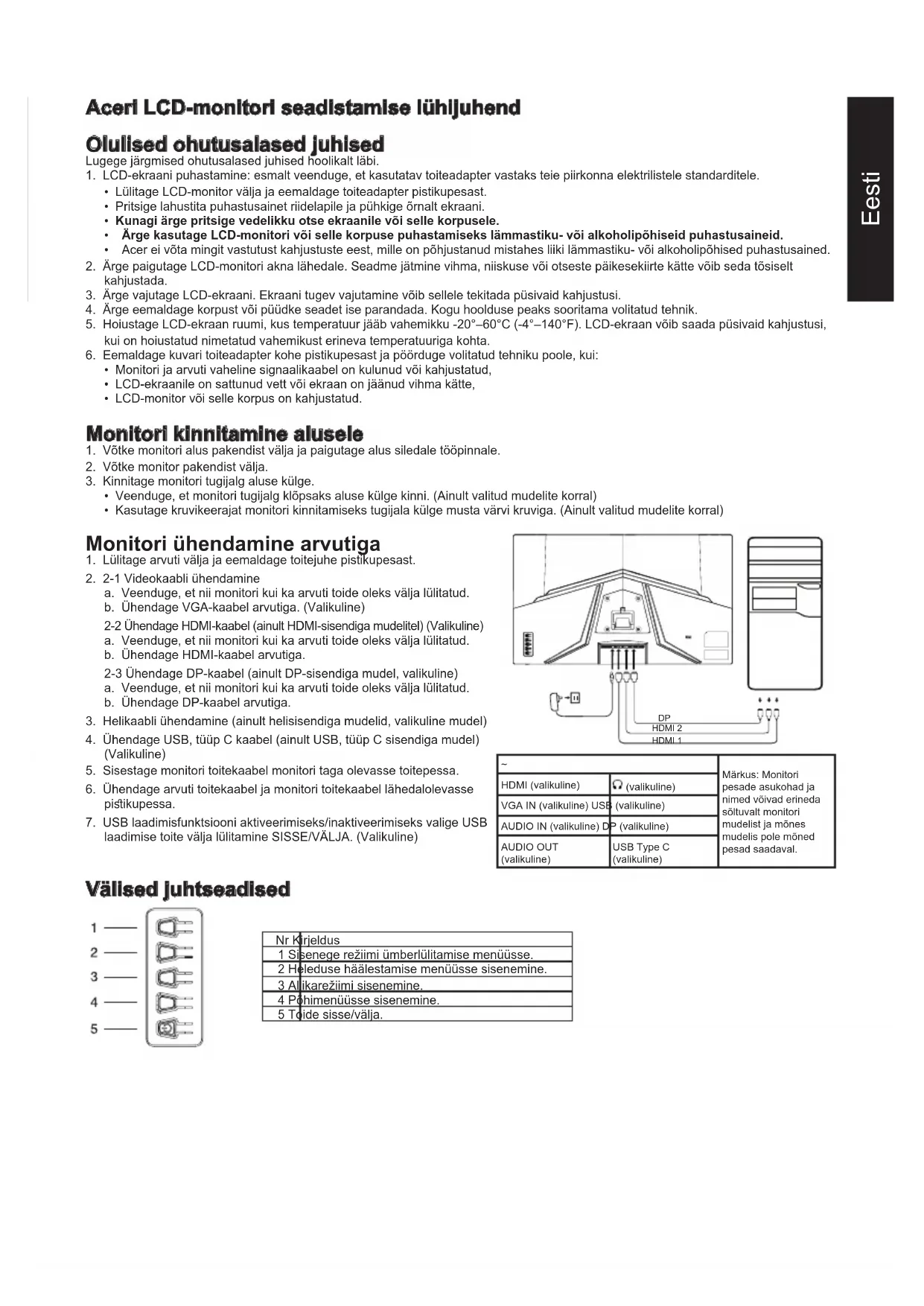

Acer LCD-kuvarite lühike kasutusjuhend
