BEDIENUNGSANLEITUNG ED320QX ACER

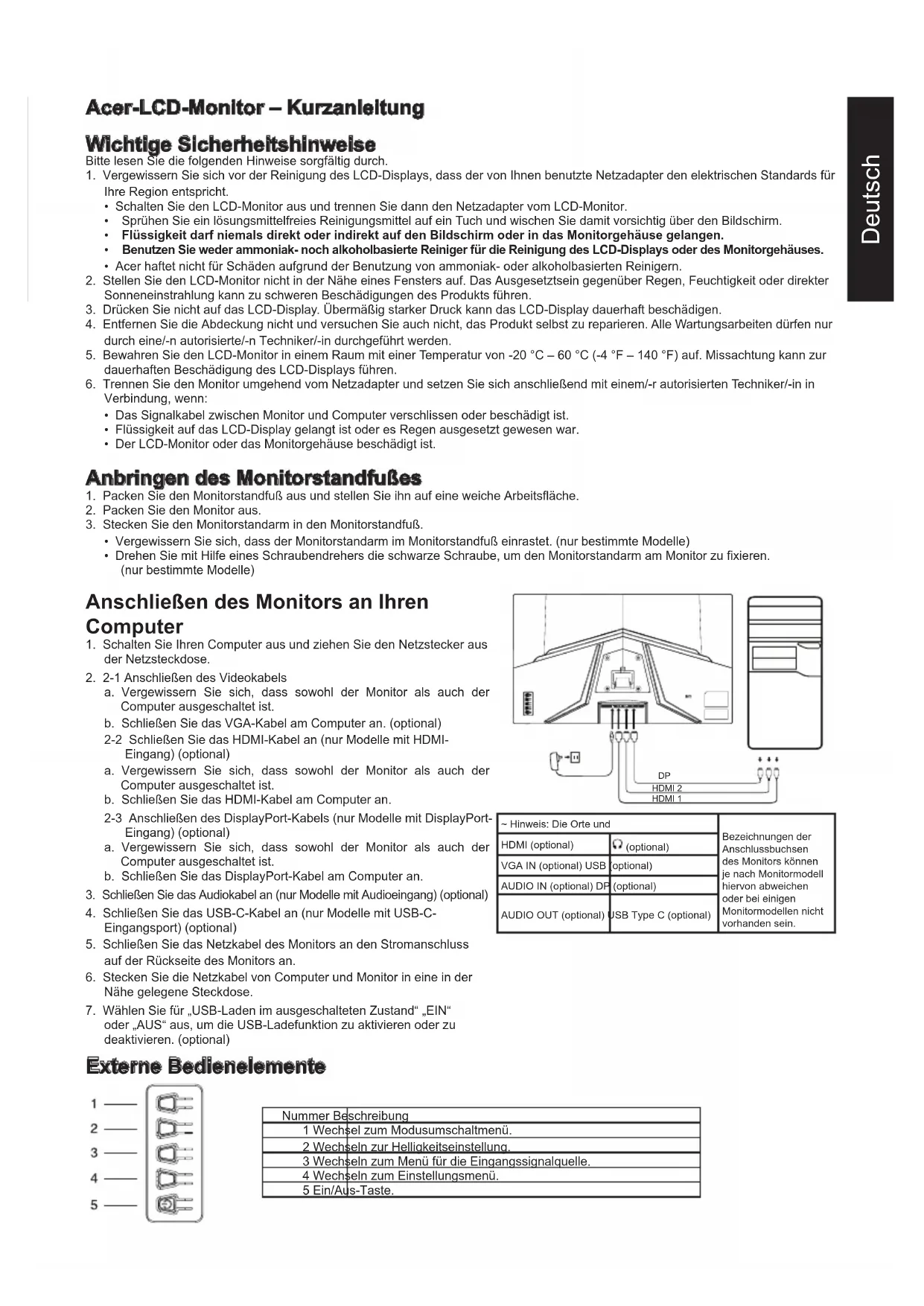

Acer-LCD-Monitor - Kurzanleitung

Wichtige Sicherheitshinwelle

Bitte lesen Sie die folgenden Hinweise sorgfaltig durch.

1. Vergewisern Sie sich vor der Reinigung des LCD-Displays, dass der von Ihnen benutzte Netzadapter den elektrischen Standards für ihre Region entspricht.

Schalten Sie den LCD-Monitor aus und trennen Sie dann den Netzadapter vom LCD-Monitor.

Sprhen Sie ein losungsmittelfreies Reinigungsmittel auf ein Tuch und wischen Sie damit vorsichtig über den Bildschirm.

Flusigke dri nems direkt oder indrekt auf den Bildschirm oder in das Monitorgehause gelangen.

Benutzen Sie weder ammoniak- noch alkoholbasierte Reiniger fur die Reinigung des LCD-Displays oder des Monitorgehäuses.

• Acer haftet nicht für Schäden aufgrund der Benutzung von ammoniak- oder alkoholbasierten Reinigern.

• Stellen Sie den LCD-Monitor nicht in der Höhe eines Fensters auf. Das Ausgesetztsein gegenüber Regen, Feuchtigkeit oder direkter Sonneneinstrahlung kann zu schweren Beschädigungen des Produkts führen.

• Drucken Sie nicht auf das LCD-Display. Übermäßig starker Druck kann das LCD-Display dauerhaft beschädigen.
• Entferen Sie die Abdeckung nicht und versuchen Sie auch nicht, das Produkt selbst zu reparieren. Alle Wartungsarbeiten dürfen nur durch eine/-n autorisierte/-n Techniker/-in durchgeführt werden.
• Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur von -20 °C - 60 °C (-4 °F - 140 °F) auf. Missachtung kann zur dauerhaften Beschädigung des LCD-Displays führen.

• Trennen Sie den Monitor umgehend vom Netzadapter und setzen Sie sich anschließlich mit einem/-r autorisierten Techniker/-in in Verbindung, wenn:

• Das Signalkabel zwischen Monitor und Computer verschlissen oder beschädigt ist.
  Flüssigkeit auf das LCD-Display gelangt ist oder es Regen ausgesetzt gewesen war.

• Der LCD-Monitor oder das Monitorgehäuse beschädigt ist.

AnbringendesMonitorstandfuBes

1. Packen Sie den Monitorstandfuß aus und stellen Sieihn auf eine weiche Arbeitsfläche.
2. Packen Sie den Monitor aus.
3. Stecken Sie den Monitorstandarm in den Monitorstandfuß.

Vergewissern Sie sich, dass der Monitorstandarm im Monitorstandfuß einrastet. (nur bestimmte Modelle)
- Drehen Sie mit Hilfe eines Schraubendrehers die schwarze Schraube, um den Monitorstandarm am Monitor zu fixieren. (nur bestimmte Modelle)

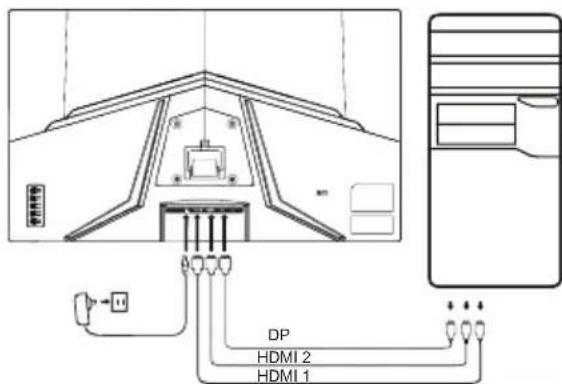

Anschreiben des Monitors an ihren Computer

1. Schalten Sie ihren Computer aus undziehen Sie den Netzstecker aus der Netzsteckdose.
2. 2-1 Anschlieben des Videokabels

a. Vergewissern Sie sich, dass sowohl der Monitor als auch der Computer ausgeschaltet ist.
b. Schlieben Sie das VGA-Kabel am Computer an. (optional)

2-2 Schlieben Sie das HDMI-Kabel an (nur Modelle mit HDMI-Eingang) (optional)

a. Vergewissern Sie sich, dass sowohl der Monitor als auch der Computer ausgeschaltet ist.
b. Schlieben Sie das HDMI-Kabel am Computer an.

2-3 Anschlieben des DisplayPort-Kabels (nur Modelle mit DisplayPort-Eingang) (optional)

a. Vergewissern Sie sich, dass sowohl der Monitor als auch der Computer ausgeschaltet ist.
b. Schlieben Sie das DisplayPort-Kabel am Computer an.

1. Schlieben Sie das Audiokabel an (nur Modelle mit Audioeingang) (optional)

2. SchlieBen Sie das USB-C-Kabel an (nur Modelle mit USB-C-Eingangsgsport) (optional)

3. Schlieben Sie das Netzkabel des Monitors an den Stromanschluss auf der Rückseite des Monitors an.
4. Stecken Sie die Netzkabel von Computer und Monitor in eine in der Nähe gelegene Steckdose.
5. Wahlen Sie für "USB-Laden im ausgeschalteten Zustand", "EIN" oder "AUS" aus, um die USB-Ladefunktion zu aktivieren oder zu deaktivieren. (optional)

~ Hinweis: Die Orte und		Bezeichnungen der Anschlussbuchsen des Monitors konnen je nach Monitormodell hiervon abweichen oder bei einigen Monitormodellen nicht vorhanden sein.
HDMI (optional)	(optional)
VGA IN (optional) USB	optional)
AUDIO IN (optional) DP	(optional)
AUDIO OUT (optional) USB Type C (optional)

Externe Bedienelemente

Nummer Beschreibung

1 Wechsel zum Modusumschaltmenü.

2 Wechseln zur Heligkeitsinstellung.

3 Wechseln zum Menu für die Eingangssignalquelle.

4 Wechseln zum Einstellungenmenü.

5 Ein/Aus-Taste.

Bestimmungen und Vorschriften

FCC-Vorschriften

Dieses Gerat wud gema Te 15 der FCC-Bestimmungen getestet und als konform mit den Grenzwert eines Gerats der Klass B befunden. These Grenzwerte dienen der Sicherstellung eines angemessenen Schutzges gegen schwerwiegende Storungen, wenn das Produkt in Wohnumgebungen installiert ist. Die Energie der Funkfrequenzen, die das Gerat erzeugt, verwendet und abstrht, kann bei unsachgemacher Installation und Nichtbefolgung dieser Anleitung zu Storungen des Funkverkehrs führen.

Das bedeutet jedoch nicht, dass bei einer bestimmten Installation keine Störung auftreten kann. Wenn das Produkt Störungen des Radio- oder Fernsehempfangs verursacht (was leicht durch Aus- und Einschalten des Produkts Herausgefunden werden kann), dann wird dem/der Benutzer/-in empfohlen, die Störung durch eine oder mehrere der nachstehenden Maßnahmen zu beseitigen:

• Neausrichtung und Standortänderung der Empfängerantenne.
• Vergroßerung des Abstands zwischen Produkt und Empfänger.
  Stromanschluss des Produkts an einer Netzsteckdose, die vom Stromkreis der Netzsteckdose des Empfängers verschieten ist.
  Rucksprache mit Ihrer-/in oder einem/einer erfahrenen Radio- und Fernsehtechniker/-in.

Hinweis

Heben Sie den Monitor zur Vermeidung möglicher Beschädigungen nicht an seinem Standfuß an.

Hinweis: Abgeschirmte Kabel

Alle Verbindungen zu anderen Datenverarbeitungsgeräten müssen über abgeschirmte Kabel hergestellt werden, um den EMV-Bestimmungen zu entsprechen.

Hinweis: Peripheriegeräte

An das Geset derrn nur zugelassene Peripheriegerate (Eingabe-/Ausgabegere, Endgerate, Drucker usw.) angeschlssen werden, bei denen die Einhaltung der Grenzwerte der Klasse B zertifiziert ist. Die Benutzung von nicht zertifizierten Peripheriegeraten kann Storungen des Radio- und Fernsehempfangs verursachen.

Hinweis

Jegliche Änderung oder Modifikation, die nicht ausdrücklich durch den Hersteller genehmigt worden ist, kann zum Erlöschen der Produktbetriebserlaubnis für den/die Benutzer/-in führen.

Betriebsbedingungen

Dieses Gerat erfuft Teil 15 der FCC-Bestimmungen. Der Betrieb ist Gegenstand der beiden nachstehenden Bedingungen: (1) Dieses Gerat dar feine funktechnischen Störungen verursachen und (2),这点 Gerat mus unanfällig gegenüber beliebigen empfangenen Störungen sein, einschließlich solcher, die einen unerwünschten Betrieb verursachen konnen.

Hinweis: Benutzer in Kanada

Dieses digitale Klasse-B-Gerät entspricht den Vorschriften der kanadischen Richtlinie ICES-003.

Anmerkungen zu „Richtlinien zum Recycling und zur Entsorgung von elektrischen und elektronischen Altgeräten“

Wenn Sie这点 Prodkt nicht langer benotigen oder seine Lebensdauer abgelaufen ist, dann befolgen Sie die Richtlinien zum Recycling und zur Entsorgung elektrischer und elektronischer Altgeräten und entsorgen es über einen Hersteller vor Ort, der staatlich anerkannte Recyclingqualifikationen besitzt.

Entsorgung von elektrischen und elektronischen Altgeräten für EU-Haushalte

Dieses Symbol auf dem Produkt oder seiner Verpackung zeigt an, dass thesee Produkt nicht zusammen mit dem gewohnlichen Haushaltsmull entsorgt werden darf. Wenn Sie elektrische und elektronische Altgerate entsorgen, dann liegt es in Ihrer Verantwortung, die zu einer Sammelstelle zu bringen, die elektrische und elektronische Altgerate recyclelt. Das separate Sammeln und Recyclcn elektrischer und elektronischer Altgerate zum Zeitpunkt der Entsorgung hilft, naturliche Ressourcen zu schonen und sanzerzustellen, dass sie auf eine Art und Weise recyclelt werden, die die Umwelt und die menschliche Gesundheit schutzt. Wenden Sie sichitte für weitere Informationen zum Recycling thesees Produkts an das fur Sie zustandige Stadtamt, das orltliche Entsorgungsunternehmen oder das Geschäft, in dem Sie das Produkt erworben haben.

CE-Konformitätserklarung

Hiermit erklart Acer Inc., dass dieser LCD-Monitor mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU sowie der Richtlinie 2009/125/EG zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrrelevanter Produkte übereinstimmt.

Der Acer-Monitor ist für die Anzeige von Videos und der visuellen Darstellung von Informationen vorgesehen, die er von elektrischen Geräten empfängt.

TECHNISCHE DATEN

LCD-Anzeige	Ansteuersystem TFT-Farb
	Bildschirmdiagonale 31,5"
	Pixelabstand 0,364 mm (H) x 0,364 mm (V)
	Helligkeit 300 cd/m	2 (typisch)
	Krontrast 10000000:1 Ma x. (ACM)
	Blickwinkel 178° (H), 178° (V) (CR = 10)
	Reaktionszeit 1 ms (VRB)
	Bildschirmtyp k. A.
	Horiz. Freqenz	HDMI: 31,469 - 291,309 KHzDisplayPort: 31,469 - 291,309 KHz
	Vert. Freqenz	HDMI: 48 - 240 HzDisplayPort: 48 - 240 Hz
Displayfarben 16,7 Mio. Farben
Pixelakt		HDMI: 594,270 MHzDisplayPort: 594,270 MHz
Maximale Auflösung		HDMI: 1920 × 1080 bei 240 HzDisplayPort: 1920 × 1080 bei 240 Hz
Plug & Play VESA DDCCI/DDC2B
Leistungsaufnahme	Im Modus Eingeschaltet 32 W (typisch)
	Ruhemodus 0,5 W (typisch)
	Ausgeschiedtet 0,3 W (typisch)
Eingangsbuchse		HDMI (nur Modelle mit HDMI-Eingang) x 2 (optional)DP (nur Modelle mit DP-Eingang) (optional)
Videoeingangssignal		HDMI (nur Modelle mit HDMI-Eingang)DP (nur Modelle mit DP-Eingang) (optional)
Lautspricher 2 W x 2 (nur Modelle mit Audioeingang) (optional)
Maximale Bildschirmgroße		Horizontal: 698 mmVertical: 393 mm
Stromquelle		EINGANG: 100 - 240 V ~ 50/60 Hz
Umgebungsbedingungen		Betriebstemperatur: 0 °C bis 40 °CLagertemperatur: -20 °C bis 60 °CBetriebsluftfeuchtigkeit: 20 % bis 80 %
Abmessungen		709,4 (B) x 513,9 (H) x 199,1 (T) mm
Nettogewicht		4,9 kg (netto)
Mechanische Spezifikationen		Neigbar: -5° bis +20°Schwenkbar: NeinHöhenverstellbar: NeinDrehbar: NeinAbnehmbarer Standfuß: Ja
Externe Bedienelemente	Schalter/Tasten	Schnellwahltaste 1 Schnellwahltaste 4Schnellwahltaste 2 Ein/Aus-TasteSchnellwahltaste 3
	Funktionen	HelligkeitZielpunktKontrastSpracheOSD-DauerSchwarzverst.TransparenzOSD-SperresSuperscharfEingangAuto-QuelleFarbtemp.DP-FormatModischnelllastenzuweisungsRGB-ModusBildformateDDC/CI6-Achs.-FarbstonHDMI-Schwarzp.Schnellstartmod.LautstärkeInfoStummAlle Einst. rücksetzenOver DriveAdaptive-SyncAkt.-Freq.-Nr.VRB
Die genaue technische Ausstattung ist je nach Modell und/oder Region entsprechlich.

Anleitungen und weitere Dokumente für Ihr Acer-Produkt finden Sie auf der officiellen Acer-Support-Website.

Bemaerk: Afskaermet kabel

Konformitätserklarung

Wir,

Acer Incorporated

(,x^ = 0 bis 9,a bis z,A bis Z oder Leerzeichen)

Wir, Acer Incorporated, erklaren hiermit in alleiniger Verantwortung, dass das oben beschriebene Produkt mit den relevanten Angleichungsrechtsvorschriften der Union entsprechend der nachstehenden Richtlinie übereinstimmt und folgende harmonisierte Standards und/oder anderen relevanten Standards angewandt wurden:

EMV-Richtlinie: 2014/30/EU

EN55032:2015+A11:2020ClassB

EN55035:2017+A11:2020

EN61000-3-2:2019 Class D

EN61000-3-3:2013+A1:2019

LVD-Richtlinie:2014/35/EU

EN62368-1:2014+A11:2017

RoHS-Richtlinie: 2011/65/EU

EN50581:2012

品 Okodesign-Richtlinie (ErP): 2009/125/EG

(EU) 2019/ 2021; EN 50564:2011

Jahr, in dem mit der Anbringung der CE-Kennzeichnung begonnen wird: 2021.

R1I1

RU Jan /leitender Manager
Acer Incorporated (Taipeh, Taiwan)

Jun. 15, 2021

Datum
