ED320QX - Monitori ACER - Ilmainen käyttöohje ja opas

Tuotetyyppi	LCD-näyttö
Näytön koko	31,5" (80 cm)
Suurin resoluutio	1920 x 1080 @ 240 Hz
Kirkkaus	300 cd/m² (tyypillinen)
Kontrasti	100 000 000:1 max. (ACM)
Vasteaika	1 ms (VRB)
Katselukulma	178° (H) / 178° (V) (CR=10)
Paneelin tyyppi	VA
Vaakataajuus	HDMI/DP : 31,469 - 291,309 kHz
Pystytaajuus	HDMI/DP : 48 - 240 Hz
Virrankulutus (päällä)	32 W (tyypillinen)
Virrankulutus (valmiustila)	0,5 W (tyypillinen)
Tuloliitännät	HDMI x2, DP (valinnainen)
Sisäänrakennetut kaiuttimet	2 W x 2 (valinnainen)
Mitat (L x S x K)	709,4 x 513,9 x 199,1 mm
Nettopaino	4,9 kg
Kallistus	-5° - +20°
Irrotettava jalka	Kyllä
Virtalähde	100-240 V ~ 50/60 Hz
Suositeltu puhdistus	Pehmeä liina, liuotinvapaa liuos, vältä ammoniakkia/alkoholia
Käyttölämpötila	0 - 40 °C
Säilytyslämpötila	-20 - 60 °C

Usein kysytyt kysymykset - ED320QX ACER

Kuinka puhdistaa Acer ED320QX -näytön näyttö?

Sammuta näyttö ja irrota virtalähde. Käytä pehmeää liinaa, joka on kevyesti kostutettu liuotinvapaalla puhdistusliuoksella. Älä koskaan suihkuta nestettä suoraan näytölle. Vältä ammoniakkia tai alkoholia sisältäviä puhdistusaineita.

Mitä kaapeleita voin käyttää tietokoneen liittämiseen?

Näyttö tukee VGA-, HDMI-, DisplayPort- ja USB Type-C -liitäntöjä (mallista riippuen). Varmista, että näyttö ja tietokone ovat sammutettu ennen kaapeleiden kytkemistä.

Kuinka säätää kirkkautta ja kontrastia?

Käytä näytön ulkoisia painikkeita. Paina valikkopainiketta (painike 4) avataksesi OSD-valikon, ja siirry sitten kirkkauden ja kontrastin asetuksiin. Voit myös käyttää omia pikavalintapainikkeita (painike 2 kirkkaudelle).

Mitä tehdä, jos näyttö ei syty?

Tarkista, että virtajohto on kunnolla kiinni näytössä ja pistorasiassa. Varmista, että näytön virtapainike on päällä. Kokeile toista pistorasiaa tai virtajohtoa. Jos ongelma jatkuu, ota yhteys valtuutettuun teknikkoon.

Mikä on virrankulutus valmiustilassa?

Valmiustilassa näyttö kuluttaa tyypillisesti 0,5 W. Sammutettuna kulutus on 0,3 W. Energian säästämiseksi irrota virtalähde, jos et käytä näyttöä pitkään aikaan.

Voinko kiinnittää näytön seinätelineeseen?

Kyllä, näyttö on yhteensopiva VESA-standardin kanssa. Irrota irrotettava jalka ja asenna sopiva seinäteline. Noudata valmistajan ohjeita välttääksesi vahingot.

Kuinka aktivoida virransäästötila?

Näyttö siirtyy automaattisesti valmiustilaan, kun signaalia ei havaita. Voit myös asettaa valmiustilan viiveen OSD-valikosta kohdasta OSD-viive tai määrittää tietokoneen virranhallinta-asetukset.

Onko näyttö yhteensopiva HDMI 2.0:n kanssa?

Kyllä, näytön HDMI-portit tukevat enimmäisresoluutiota 1920x1080 @ 240 Hz, mikä vastaa HDMI 2.0 -spesifikaatioita. Käytä nopeaa HDMI-kaapelia parhaan suorituskyvyn saavuttamiseksi.

Kuinka kierrättää näyttö elinkaaren lopussa?

Älä heitä näyttöä kotitalousjätteisiin. Toimita se valtuutettuun sähkö- ja elektroniikkalaiteromun keräyspisteeseen. Noudata paikallisia määräyksiä (WEEE-direktiivi). Lisätietoja saat kunnastasi tai ostopaikasta.

Mitä tehdä, jos näytössä on kuolleita tai viallisia pikseleitä?

Muutama viallinen pikseli on normaalia eikä vaikuta takuuseen. Jos kuolleita pikseleitä on liikaa, ota yhteys Acerin asiakaspalveluun. Vältä painamasta näyttöä, koska se voi pahentaa ongelmaa.

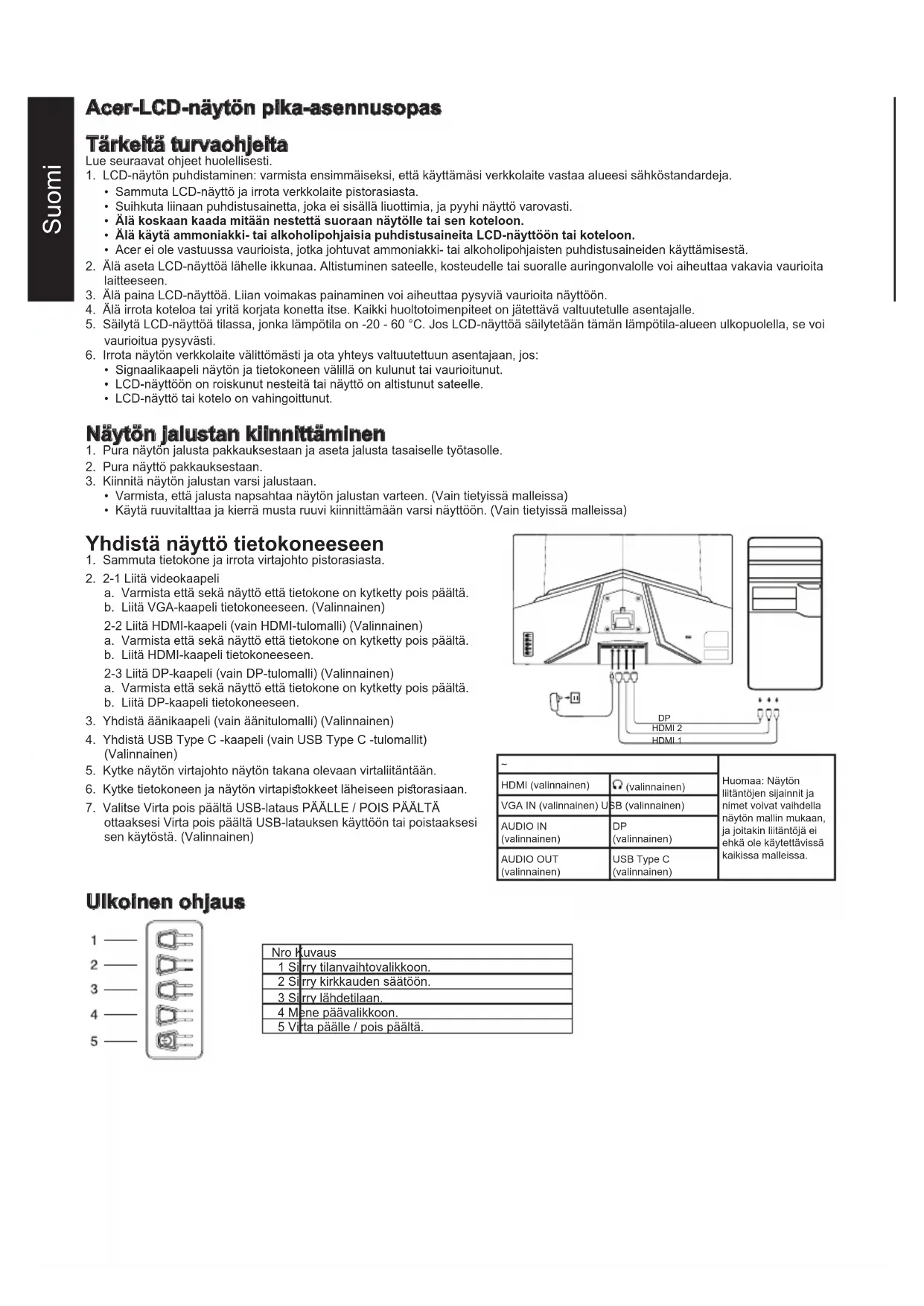

KÄYTTÖOHJE ED320QX ACER

Tärkeitä turvaohjeita

Lue seuraavat ohjeet huolellisesti. 1. LCD-näytön puhdistaminen: varmista ensimmäiseksi, että käyttämäsi verkkolaite vastaa alueesi sähköstandardeja. - Sammuta LCD-näyttö ja irrota verkkolaite pistorasiasta. Suihkuta liinaan puhdistusainetta, joka ei sisällä liuottimia, ja pyyhi näyttö varovasti. - Älä koskaan kaada mitään nestettä suoraan näytölle tai sen koteloon. - Älä käytä ammoniakki- tai alkoholipohjaisia puhdistusaineita LCD-näyttöön tai koteloon. - Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käyttämisestä. 2. Älä aseta LCD-näyttöä lähelle ikkunaa. Altistuminen sateelle, kosteudelle tai suoralle auringonvalolle voi aiheuttaa vakavia vaurioita laitteeseen. 3. Älä paina LCD-näyttöä. Liian voimakas painaminen voi aiheuttaa pysyviä vaurioita näyttöön. 4. Älä irrota koteloa tai yritä korjata konetta itse. Kaikki huoltotoimenpiteet on jätettävä valtuutetulle asentajalle. 5. Säilytä LCD-näyttöä tilassa, jonka lämpötila on -20 - 60 °C. Jos LCD-näyttöä säilytetään tämän lämpötila-alueen ulkopuolella, se voi vaurioitua pysyvästi. 6. Irrota näytön verkkolaite välittömästi ja ota yhteys valtuutettuun asentajaan, jos: - Signaalikaapeli näytön ja tietokoneen välillä on kulunut tai vaurioitunut. LCD-näyttöön on roiskunut nesteitä tai näyttö on altistunut sateelle. LCD-näyttö tai kotelo on vahingoittunut.

Näytön jalustan kiinnittäminen

1. Pura näytön jalusta pakkauksestaan ja aseta jalusta tasaiselle työtasolle.
2. Pura näyttö pakkauksestaan.
3. Kiinnitä näytön jalustan varsi jalustaan.

Varmista, että jalusta napsahtaa näytön jalustan varteen. (Vain tietyissä malleissa) Käytä ruuvitalttaa ja kierrä musta ruuvi kiinnittääksesi varren näyttöön. (Vain tietyissä malleissa)

Yhdistä näyttö tietokoneeseen

1. Sammuta tietokone ja irrota virtajohto pistorasiasta.
2. 2-1 Liitä videokaapeli

a. Varmista, että sekä näyttö että tietokone on kytketty pois päältä. b. Liitä VGA-kaapeli tietokoneeseen. (Valinnainen)

2-2 Liitä HDMI-kaapeli (vain HDMI-tulomalli) (Valinnainen)

a. Varmista, että sekä näyttö että tietokone on kytketty pois päältä. b. Liitä HDMI-kaapeli tietokoneeseen.

2-3 Liitä DP-kaapeli (vain DP-tulomalli) (Valinnainen) a. Varmista, että sekä näyttö että tietokone on kytketty pois päältä. b. Liitä DP-kaapeli tietokoneeseen.

1. Yhdistä äänikaapeli (vain äänitulomalli) (Valinnainen)
2. Yhdistä USB Type C -kaapeli (vain USB Type C -tulomallit) (Valinnainen)
3. Kytke näytön virtajohto näytön takana olevaan virtaliitäntään.
4. Kytke tietokoneen ja näytön virtapistokkeet läheiseen pistorasiaan.
5. Valitse Virta pois päältä USB-lataus PÄÄLLE / POIS PÄÄLTÄ ottaaksesi Virta pois päältä USB-latauksen käyttöön tai poistaaksesi sen käytöstä. (Valinnainen)

~		Huomaa: Näytön liitäntöjen sijainnit ja nimet voivat vaildella näytönn mällin mukaan, ja joitakin liitäntöjä ei ehkä ole käytettävissä kaikissa malleissa.
HDMI (valinnainen)	(Valinnainen)
VGA IN (valinnainen)	SB (valinnainen)
AUDIO IN (valinnainen)	DP (valinnainen)
AUDIO OUT (valinnainen)	USB Type C (valinnainen)

Ulkoinen ohjaus

Nro Kuvaus

1 Si rrry tilanvaihtovalikkoon.

2 Si rrry kirkkauden säätöön.

3 Si rrry lähdetilaan.

4 Mene päävalikkoon.

5 Vi rta pääalle / pois päältä.

Säännökset ja turvallisuuslausunnot

FCC-lausunto

Tämä laite on testattu, ja sen on todettu olevan FCC:n sääntöjen 15. osassa luokan B digitaalisille laitteille asetettujen rajojen puitteissa. Nämä rajat on suunniteltu tarjoamaan kohtuullinen suoja haitallisilta häiriöiltä, kun laite asennetaan asuinalueelle. Laite tuottaa, käyttää ja saattaa säteillä radiotaajuista energiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa häiriöitä radioviestintään.

Ei voida kuitenkaan taata, että häiriötä ei esiintyisi jossakin tietyssä asennuksessa. Jos laite aiheuttaa häiriötä radio- tai televisiolähetyksiin (mikä voidaan määrittää kytkemällä laite pois päältä ja päälle), suositellaan, että käyttäjä yrittää häiriön korjaamista yhdellä tai useammalla seuraavista toimenpiteistä:

• Säädä uudelleen vastaanottoantennin suuntaa tai asentoa.
• Lisää laitteen ja vastaanottimen välistä etäisyyttä. Liitä laite pistorasiaan, joka on kytketty eri virtapiiriin kuin vastaanotin.
• Pyydä apua jälleenmyyjältä tai kokeneelta radio- ja televisiotekniikkaan erikoistuneelta asentajalta.

Huomaa

Älä nosta näyttöä jalustasta, jotta vältät näytön vaurioitumisen.

Huomaa: suojattu kaapeli

Kaikki liitännät muihin tietokonelaitteisiin on tehtävä suojatuilla kaapeleilla, jotta EMC-asetuksen vaatimukset täyttyvät.

Huomaa: oheislaitteet

Laitteeseen saa kytkeä vain sertifioituja oheislaitteita (I/O-laitteet, päätteet, tulostimet jne.), jotka täyttävät luokan B rajat. Sertifioimattomien oheislaitteiden käyttö saattaa aiheuttaa häiriöitä radio- ja televisiovastaanotolle.

Huomaa

Muutokset tai muunnelmat, joita valmistaja ei ole nimenomaisesti hyväksynyt, voivat mitätöidä käyttäjän oikeuden käyttää tätä tuotetta.

Käyttöolosuhteet

Tämä laite on FCC-sääntöjen osan 15 mukainen. Käyttö on kahden seuraavan ehdon alainen: (1) tämä laite ei saa aiheuttaa haitallista häiriötä ja (2) tämän laitteen on pystyttävä vastaanottamaan kaikki häiriöt, myös laitteen toimintaa mahdollisesti haittaavat häiriöt.

Huomaa: Käyttö Kanadassa

Tämä luokan B digitaalinen laite on Kanadan ICES-003-säännösten mukainen.

Selittävä huomautus "Sähkö- ja elektroniikkalaiteromun kierrätykseen ja hävittämiseen koskeviin määräyksiin"

Jotta voisimme paremmin huolehtia planeetastamme ja suojella sitä, noudata sähkö- ja elektroniikkalaiteromun kierrätystä koskevia kansallisia lakeja ja asetuksia, kun et enää tarvitse tätä tuotetta tai tuotteen käyttöikä on päättynyt. Kierrätä tuote paikallisten valmistajien kautta kansallisesti hyväksyttyyn kierrätyslaitokseen.

Käytöstä poistettujen laitteiden hävittäminen EU:n alueella

Tämä symboli tuotteessa tai sen pakkauksessa kertoo, että tuotetta ei saa hävittää kotitalousjätteen joukossa. Hävitettäessä käytettyjä laitteita on sinun vastuullasi viedä ne keräyspisteeseen, joka kierrättää käytetyt sähkö- ja elektroniikkalaitteet. Käytettyjen laitteiden erillinen kerääminen ja kierrätys hävittämishetkellä auttaa säästämään luonnonvaroja ja varmistaa, että ne kierrätetään tavalla, joka suojelee ihmisten terveyttä ja ympäristöä. Lisätietoa käytettyjen laitteiden kierrätyspisteistä saat paikallisilta viranomaisilta, jätehuoltolaitokselta tai liikkeestä, josta ostit tuotteen.

CE-vaatimustenmukaisuusvakuutus

Täten Acer Inc. vakuuttaa, että tämä LCD-näyttö on seuraavassa mainittujen direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen: EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista.

Acer-näyttö on tarkoitettu videoiden sekä elektroniikkalaitteista saatujen tietojen visuaaliseen näyttämiseen.

TEKNISET TIEDOT

LCD-paneleli	Järestelmä TFT-värineste	kidenäytö
	Koko 31,5" L (80 cm)
	Kuvapisteväli 0,364 mm (V) x 0,364 mm (P)
	Kirkkaus 300 cd/m	2 (typpillinen)
	Kontrasti 100 000 000:1 eint. (ACM)
	Katselukulma 178° (V) 178° (P) (CR=10)
	Vasteaika 1 ms (VRB)
	Panellityppi VA
	Vaakataajuus	HDMI: 31,469 - 291,309 KHzDP: 31,469 - 291,309 KHz
	Pystytaajuus	HDMI: 48-240 HzDP: 48-240 Hz
Näytövärit 16,7 milj. värä
Pikselikello		HDMI: 594,270 MHzDP: 594,270 MHz
Enimmäisresoluutio		HDMI: 1920 x 1080 @ 240 HzDP: 1920 x 1080 @ 240 Hz
Plug & Play VESA DDCCI/DDC2B
Virrankulutus	Päällä-tila 32 W (typpillinen)
	Lepotila 0,5 W (typpillinen)
	Pois 0,3 W (typpillinen)
Tulolitäntä		HDMI (vain HDMI-tulomalli) x 2 (Valinnainen)DP (vain DP-tulomalli) (Valinnainen)
Videou tulosignaali		HDMI (vain HDMI-tulomalli)DP (vain DP-tulomalli) (Valinnainen)
Kaiuttimet 2 W x 2 (vain äätulomalli) (valinnainen)
Näytöruudun enimmäiskoko		Vaakasuunta: 698 mmPystysuunta: 393 mm
Virtualähde TULO: 100-240 V ~ 50/60 Hz
Ympäristön huomioitavat seikat		Käytölampötila: 0° - 40°C Säilytyslampötila: -20° - 60°C Käytöilmankosteus: 20 - 80 %
Mitat		709,4 (P) x 513,9 (K) x 199,1 (S) mm
Paino (netto)		4,9 kg (netto)
Mekaaniset tiedot		Kallistus: -5° - +20°Kääntö: EiKorkeussäätö: EIsuunnan kääntö: EIIRrotettava jalusta: Kyllä
Ulkoiset hallintalaitteet	Kytkin/painikkeet	Pikanäppäin 1 Pikanäppäin 2 Pikanäppäin 3 Virtapainike
	Toiminnot	Kirkkaus Kontrasti Sinisen taso Mustan vahvistus ACM Superterävyss Gamma Värin lampaösys Tilat sRGB-tila Haraasävytila 6-aksel. sävy 6-aksel. satur. Äänenvoim. Mykistä Yiliväihde Adaptive-Sync Virkist.taaj,num VRB Pikanäppäinmäräritys Laajakuva DDC/CI HDMI-mustan taso Pika-aloitustila Informatio Nollaa kaikkä asetuks.
Teknisitet saattavat vaidella mallin ja/tai alueen mukaan.
